Слайд 1ОСНОВЫ ПОСТРОЕНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ
СЕТЕВЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ

ОСНОВЫ ПОСТРОЕНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙСЕТЕВЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ

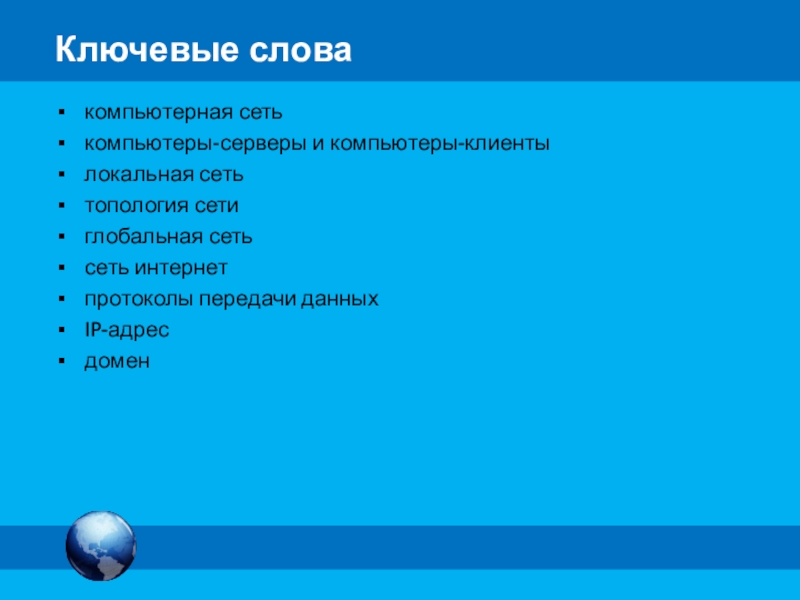

Слайд 2компьютерная сеть
компьютеры-серверы и компьютеры-клиенты
локальная сеть
топология сети
глобальная сеть
сеть интернет
протоколы передачи данных
IP-адрес
домен

компьютерная сетькомпьютеры-серверы и компьютеры-клиентылокальная сетьтопология сетиглобальная сетьсеть интернетпротоколы передачи данныхIP-адресдомен

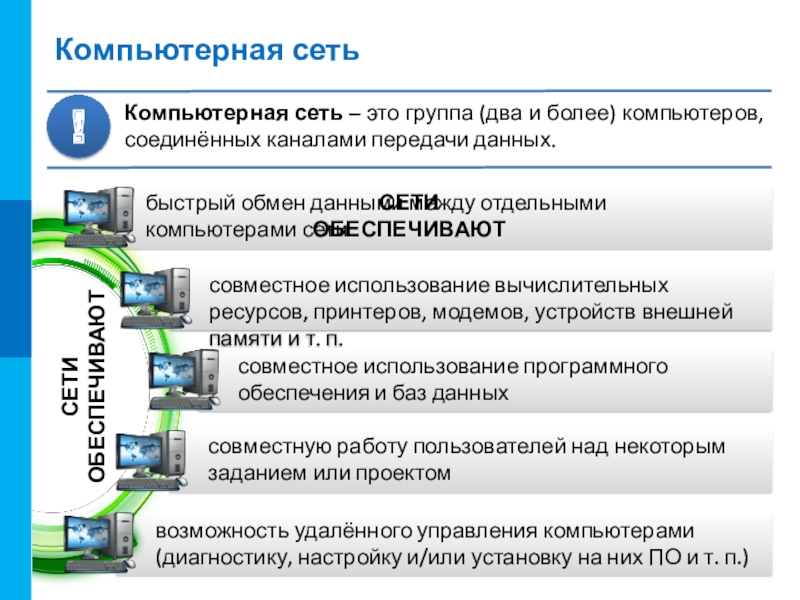

Слайд 3Компьютерная сеть
Компьютерная сеть – это группа (два и более) компьютеров,

соединённых каналами передачи данных.
!
быстрый обмен данными между отдельными компьютерами сети
совместное

использование вычислительных ресурсов, принтеров, модемов, устройств внешней памяти и т. п.

совместное использование программного обеспечения и баз данных

совместную работу пользователей над некоторым заданием или проектом

возможность удалённого управления компьютерами (диагностику, настройку и/или установку на них ПО и т. п.)

СЕТИ ОБЕСПЕЧИВАЮТ

СЕТИ ОБЕСПЕЧИВАЮТ

Компьютерная сетьКомпьютерная сеть – это группа (два и более) компьютеров, соединённых каналами передачи данных.!быстрый обмен данными между

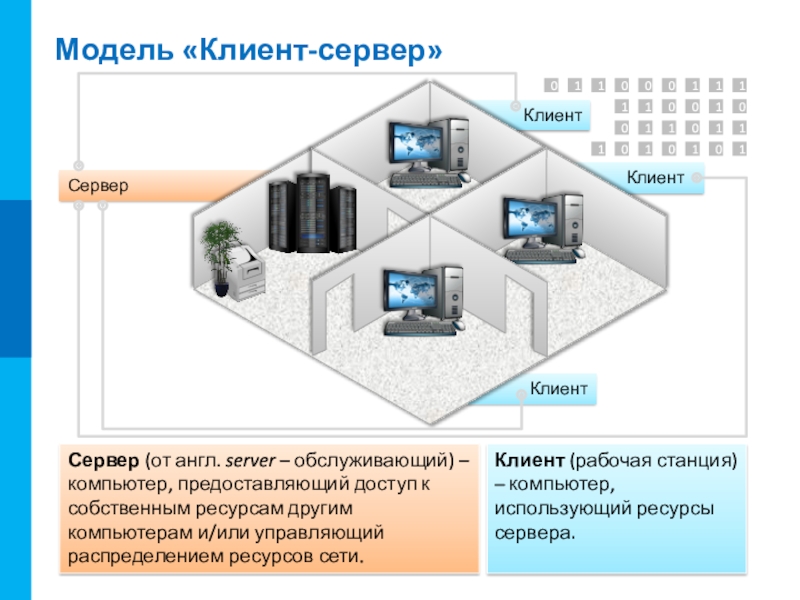

Слайд 4Клиент
Клиент
Клиент
Сервер
Модель «Клиент-сервер»
Сервер (от англ. server –

обслуживающий) – компьютер, предоставляющий доступ к собственным ресурсам другим компьютерам

и/или управляющий распределением ресурсов сети.

Клиент (рабочая станция) – компьютер, использующий ресурсы сервера.

Клиент    КлиентКлиентСерверМодель «Клиент-сервер»Сервер (от англ. server – обслуживающий) – компьютер, предоставляющий доступ к собственным

Слайд 5Классификация сетей
По архитектуре
По территориальной распространенности
По скорости передачи данных
По типу среды

передачи данных

Классификация сетейПо архитектуреПо территориальной распространенностиПо скорости передачи данныхПо типу среды передачи данных

Слайд 6Сетевой протокол
Сетевой протокол – совокупность особых соглашений и техничес-ких процедур,

которые регулируют порядок и способ осуществле-ния связи между компьютерами, объединёнными

в сеть.

!

Большинство современных компьютерных сетей осуществляет передачу данных на основе стека (набора) протоколов под названием TCP/IP (англ. Transmission Control Protocol/Internet Protocol — протокол управления передачей/межсетевой протокол).

Сетевой протоколСетевой протокол – совокупность особых соглашений и техничес-ких процедур, которые регулируют порядок и способ осуществле-ния связи

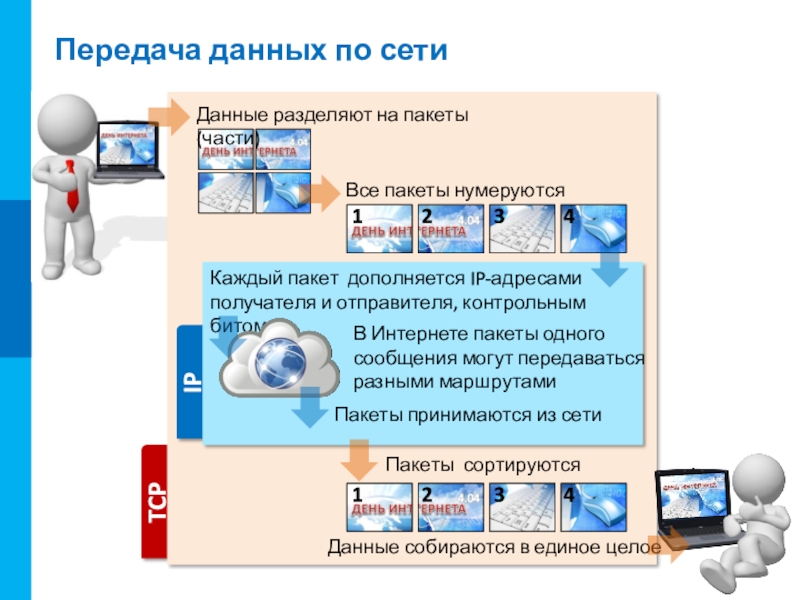

Слайд 7Передача данных по сети
Данные разделяют на пакеты (части)
Все пакеты нумеруются
Каждый

пакет дополняется IP-адресами получателя и отправителя, контрольным битом
В Интернете пакеты

одного сообщения могут передаваться разными маршрутами

Пакеты принимаются из сети

Пакеты сортируются

Данные собираются в единое целое

Передача данных по сетиДанные разделяют на пакеты (части)Все пакеты нумеруютсяКаждый пакет дополняется IP-адресами получателя и отправителя, контрольным

Слайд 8Работа в локальной сети
Локальная сеть – сеть, состоящая их близко

расположенных компьютеров, чаще всего находящихся в одной комнате, в одном

или нескольких близко расположенных зданиях.

!

Скорость

высокоскоростные адаптеры
высокоскоростных линии связи

Открытость

Гибкость

возможность добавлять в сеть или перемещать/отключать компьютеры и другие устройства без прерываний в работе сети и т. д.

ЛОКАЛЬНАЯ СЕТЬ

Работа в локальной сетиЛокальная сеть – сеть, состоящая их близко расположенных компьютеров, чаще всего находящихся в одной

Слайд 9Топология сети
Топология – конфигурация сети, способ соединения её элементов друг

с другом.
!

Топология сетиТопология – конфигурация сети, способ соединения её элементов друг с другом.!

Слайд 10Как устроен Интернет
Глобальная сеть – сеть, предназначенная для объединения большого

числа отдельных компьютеров и локальных сетей, расположенных на значительном удалении

(сотни и тысячи километров) друг от друга.

!

Глобальные сети ориентированы на обслуживание неограниченного круга пользователей. Самый впечатляющий пример глобальной сети – Интернет.

Интернет – глобальная компьютерная сеть, в которой много-численные научные, корпоративные, государственные и другие сети, а также персональные компьютеры отдельных пользователей соединены между собой каналами передачи данных.

!

Как устроен ИнтернетГлобальная сеть – сеть, предназначенная для объединения большого числа отдельных компьютеров и локальных сетей, расположенных

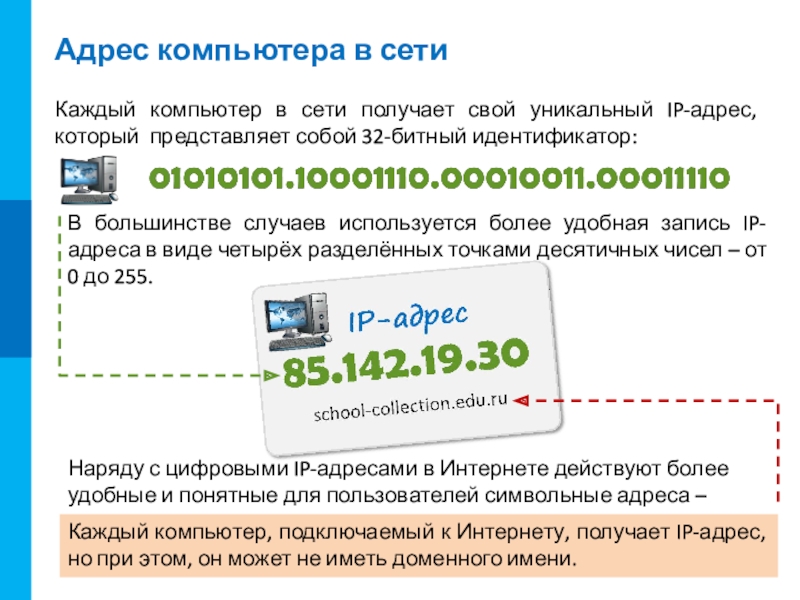

Слайд 11Адрес компьютера в сети
Каждый компьютер в сети получает свой уникальный

IP-адрес, который представляет собой 32-битный идентификатор:
В большинстве случаев используется более

удобная запись IP-адреса в виде четырёх разделённых точками десятичных чисел – от 0 до 255.

Наряду с цифровыми IP-адресами в Интернете действуют более удобные и понятные для пользователей символьные адреса – доменные имена.

Каждый компьютер, подключаемый к Интернету, получает IP-адрес, но при этом, он может не иметь доменного имени.

Адрес компьютера в сетиКаждый компьютер в сети получает свой уникальный IP-адрес, который представляет собой 32-битный идентификатор:В большинстве

Слайд 12IP-адрес
Маска
IP-адресация
Интернет является сетью сетей, система IP-адресации учитывает эту структуру. IP-адрес

состоит из двух частей, одна из которых определяет адрес сети,

а вторая – адрес самого узла в этой сети.

Деление адреса на части определяется маской – 32-битным числом, в двоичной записи которого сначала стоят единицы, а потом — нули.

Первая часть IP-адреса, соответствующая единичным битам маски, относится к адресу сети. Вторая часть IP-адреса, соответствующая нулевым битам маски, определяет числовой адрес узла в сети.

IP-адрес

Маска

Адрес сети

Адрес узла сети

Адрес сети получается в результате применения поразрядной конъюнкции к IP-адресу узла и маске.

Адрес сети

IP-адресМаскаIP-адресацияИнтернет является сетью сетей, система IP-адресации учитывает эту структуру. IP-адрес состоит из двух частей, одна из которых

Слайд 13ДОМЕНЫ 1-ГО УРОВНЯ
Домен 1-го уровня
Домен 2-го уровня
Домен 3-го уровня
Домен
Система

доменных имён DNS (Domain Name System) имеет древовидную структуру. Узлы

этой структуры называются доменами.

Доме́н (от фр. dominion – область) – узел в дереве имён, вместе со всеми подчинёнными ему узлами, иначе говоря, это именованная ветвь или поддерево в дереве имён.

!

school-collection.edu.ru

ДОМЕНЫ  1-ГО УРОВНЯ Домен 1-го уровняДомен 2-го уровняДомен 3-го уровняДоменСистема доменных имён DNS (Domain Name System)

Слайд 14История появления и развития компьютерных сетей

История появления и развития компьютерных сетей

Слайд 15Компьютерная сеть – группа компьютеров, соединённых каналами передачи данных, обеспечивающая

обмен данными и совместный доступ к программным, техническим, информационным и

организационным ресурсам сети.
Объединение компьютеров в сеть осуществляется с использованием каналов передачи данных.
Аппаратные компоненты компьютерных сетей – это сетевые адаптеры, повторители, концентраторы, коммутаторы, мосты, маршрутизаторы, шлюзы и другое оборудование.
Для организации обмена данными между компьютерами сети используются сетевые компоненты операционной системы, служебные и прикладные программы.
Сетевой протокол – совокупность соглашений и технических процедур, которые регулируют порядок и способ осуществления связи между компьютерами сети. Наиболее распространенный – протокол TCP/IP.




Компьютерная сеть – группа компьютеров, соединённых каналами передачи данных, обеспечивающая обмен данными и совместный доступ к программным,

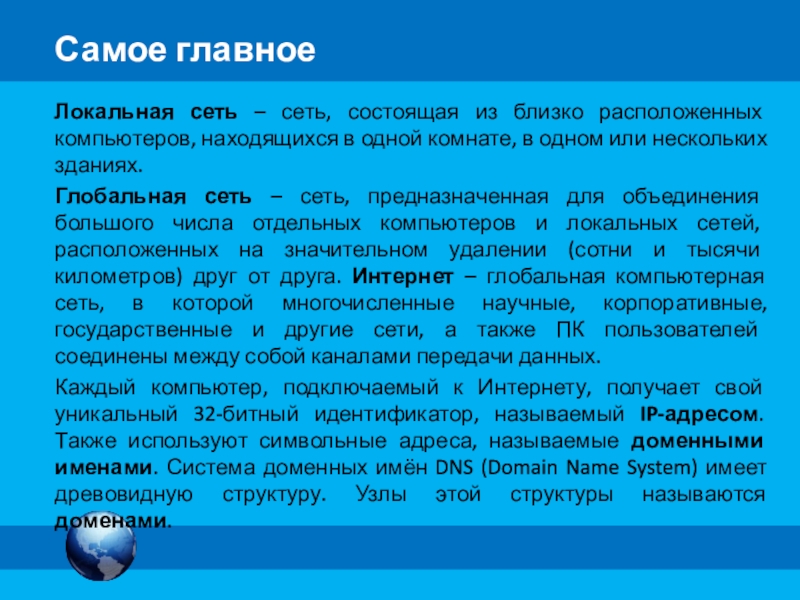

Слайд 16Локальная сеть – сеть, состоящая из близко расположенных компьютеров, находящихся

в одной комнате, в одном или нескольких зданиях.
Глобальная сеть

– сеть, предназначенная для объединения большого числа отдельных компьютеров и локальных сетей, расположенных на значительном удалении (сотни и тысячи километров) друг от друга. Интернет – глобальная компьютерная сеть, в которой многочисленные научные, корпоративные, государственные и другие сети, а также ПК пользователей соединены между собой каналами передачи данных.
Каждый компьютер, подключаемый к Интернету, получает свой уникальный 32-битный идентификатор, называемый IP-адресом. Также используют символьные адреса, называемые доменными именами. Система доменных имён DNS (Domain Name System) имеет древовидную структуру. Узлы этой структуры называются доменами.
Локальная сеть – сеть, состоящая из близко расположенных компьютеров, находящихся в одной комнате, в одном или нескольких

Слайд 17&

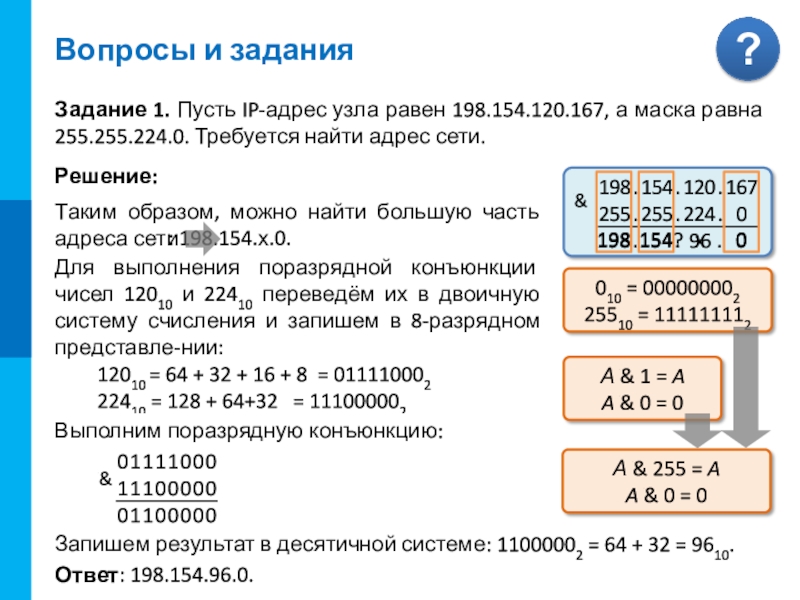

Вопросы и задания
Задание 1. Пусть IP-адрес узла равен 198.154.120.167, а

маска равна 255.255.224.0. Требуется найти адрес сети.
Решение:
Чтобы найти адрес

сети, применим к IP-адресу узла и маске поразрядную конъюнкцию.

Вспомним, что десятичный ноль может быть представлен цепочкой из восьми нулей, а 25510 = 111111112 .

Для операции конъюнкции справедливы следующие равенства: А & 1 = A, A & 0 = 0, где А – некоторая логическая переменная.

010 = 000000002
25510 = 111111112

А & 1 = A
A & 0 = 0

А & 255 = A
A & 0 = 0

На этом основании, результатом поразрядной конъюнкции любого целого числа А (от 0 до 25510) и числа 25510 будет само А, а результатом поразрядной конъюнкции любого целого числа А (от 0 до 25510) и числа 0 будет число 0.

Таким образом, можно найти большую часть адреса сети

198

154

0

?

.

.

.

: 198.154.х.0.

Для выполнения поразрядной конъюнкции чисел 12010 и 22410 переведём их в двоичную систему счисления и запишем в 8-разрядном представле-нии:

12010 = 64 + 32 + 16 + 8 = 011110002 22410 = 128 + 64+32 = 111000002

Выполним поразрядную конъюнкцию:

&

Запишем результат в десятичной системе: 11000002 = 64 + 32 = 9610.

х

96

Ответ: 198.154.96.0.

&Вопросы и заданияЗадание 1. Пусть IP-адрес узла равен 198.154.120.167, а маска равна 255.255.224.0. Требуется найти адрес сети.Решение:

Слайд 18Задание 2. Для узла с IP-адресом 119.183.208.227 адрес сети равен

119.183.192.0. Каково наименьшее возможное количество единиц в разрядах маски?
Вопросы и

задания

Решение:

xxx

xxx

xxx

xxx

&

Так как адрес сети получается в результате применения поразрядной конъюнкции к IP-адресу узла и маске, запишем условие в столбик.

255

255

000000002 = 010 111111112 = 25510

Заметим, что первые два байта IP-адреса совпадают с адресом сети, а третий байт не нулевой. Следовательно, маска сети для первых двух байт состоит только из единиц.

0

Четвёртый байт IP-адреса отличен от нуля, но при этом четвёртый байт адреса сети равен нулю. Так как количество единиц в маске должно быть минимальным, четвёртый байт маски равен нулю.

Рассмотрим тре­тий байт IP-ад­ре­са и ад­ре­са сети в дво­ич­ной си­сте­ме счисления:

Заметим, что два бита маски слева − единицы, а третий бит может быть как нулём, так и единицей. Для того, чтобы количество единиц было наименьшим, третий бит дол­жен быть равен нулю. Тогда, тре­тий слева байт маски равен 11000000.

Подсчитаем наименьшее возможное количество единиц в разрядах маски: 8 · 2 + 2 = 18.

Ответ: 18.

20810 = 128 + 64 + 16 = 110100002
19210 = 128 + 64 = 110000002

Задание 2. Для узла с IP-адресом 119.183.208.227 адрес сети равен 119.183.192.0. Каково наименьшее возможное количество единиц в
