Слайды и текст этой презентации

Слайд 1
Отчет по лабораторной работе №1 ИСПЫТАНИЕ НА РАСТЯЖЕНИЕ

Ц е

л ь р а б о т ы

Определить механические

характеристики малоуглеродистой стали.
2. Установить марку стали и ее нормативные характеристики.

Отчет по лабораторной работе №1 ИСПЫТАНИЕ НА РАСТЯЖЕНИЕ Ц

Слайд 2

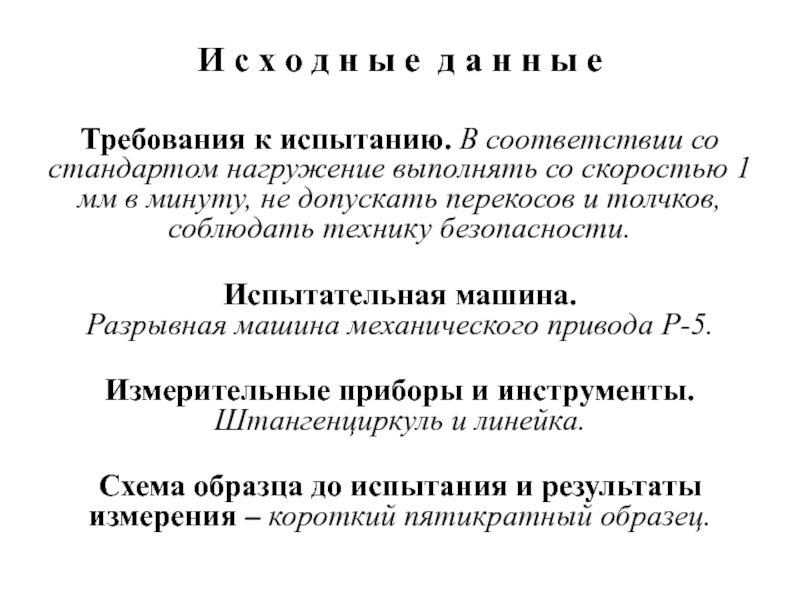

И с х о д н ы е д а

н н ы е

Требования к испытанию. В соответствии со

стандартом нагружение выполнять со скоростью 1 мм в минуту, не допускать перекосов и толчков, соблюдать технику безопасности.
Испытательная машина. Разрывная машина механического привода Р-5.
Измерительные приборы и инструменты. Штангенциркуль и линейка.
Схема образца до испытания и результаты измерения – короткий пятикратный образец.

Слайд 3

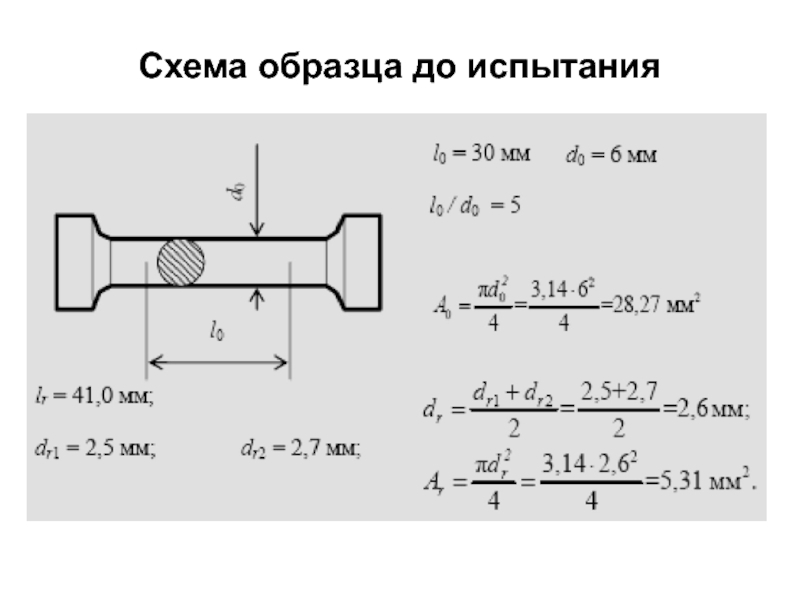

Схема образца до испытания

Слайд 4
Схема образца после испытания

Слайд 5

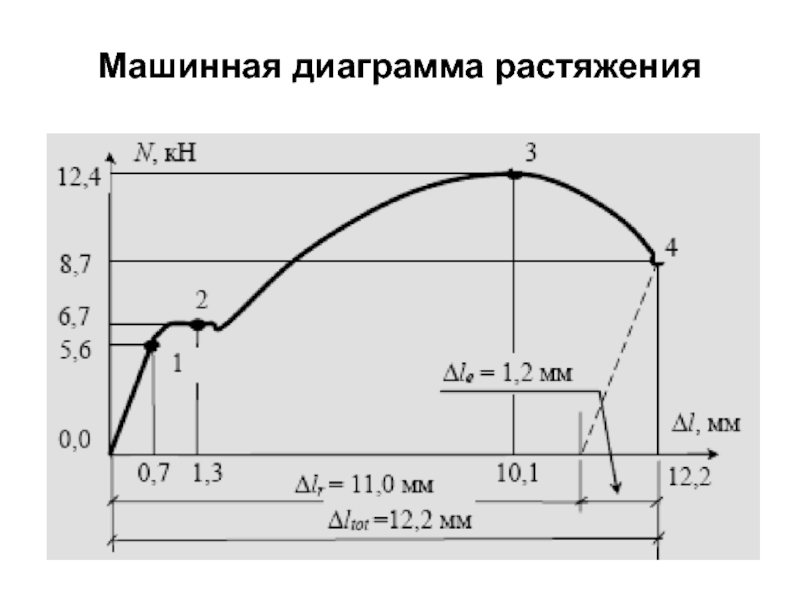

Машинная диаграмма растяжения

Слайд 6
Р е з у л ь т а т ы

и с п ы т а н и я
Деформации

в характерных точках диаграммы напряжений

Слайд 7
Характеристики прочности

Слайд 8
Характеристики пластичности

Слайд 9

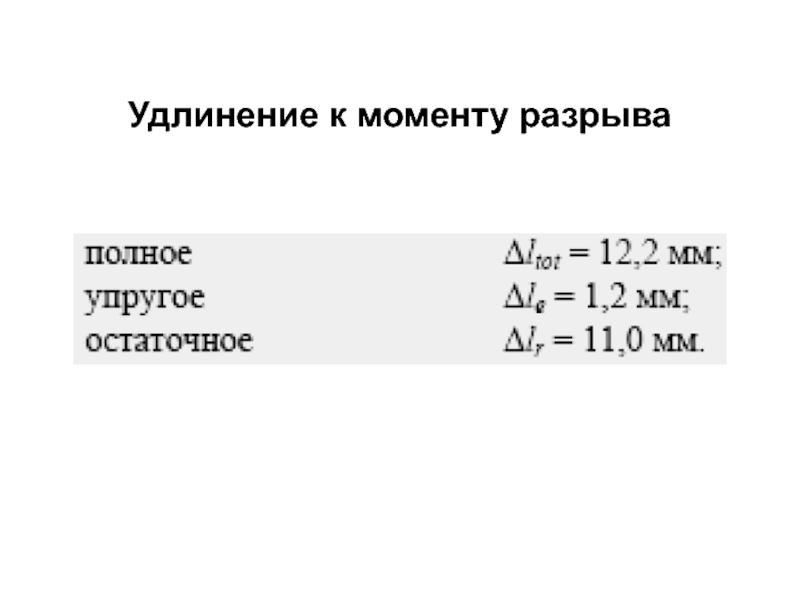

Удлинение к моменту разрыва

Слайд 10

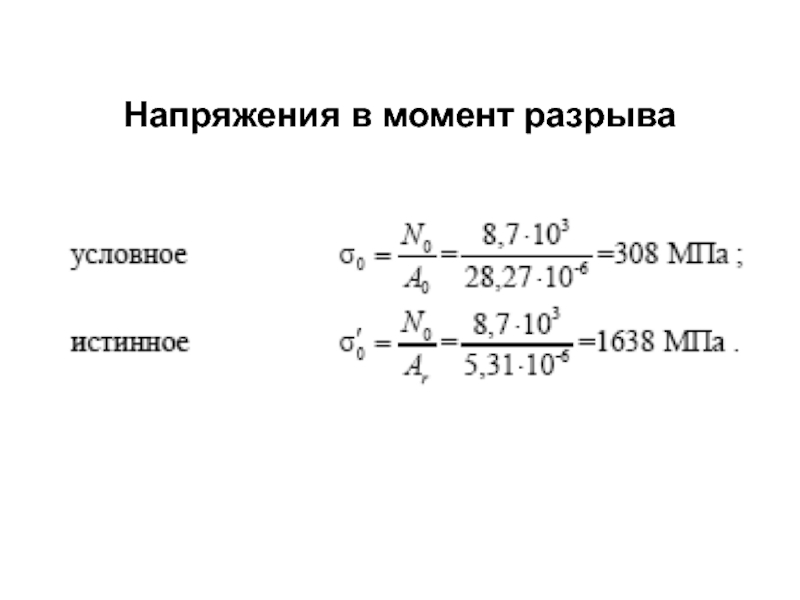

Напряжения в момент разрыва

Слайд 11
Диаграмма напряжений

Слайд 12
Определение марки стали

Марка стали (определена по нижнему нормативному пределу)

Ст 3 кп (σyn = 235 МПа)
Нормативное сопротивление
Rn =

σyn = 235 МПа
Расчетное сопротивление
Ry = Rn/γn = 235/1,05 = 224 МПа

Определение марки стали Марка стали (определена по нижнему нормативному пределу)

Слайд 13

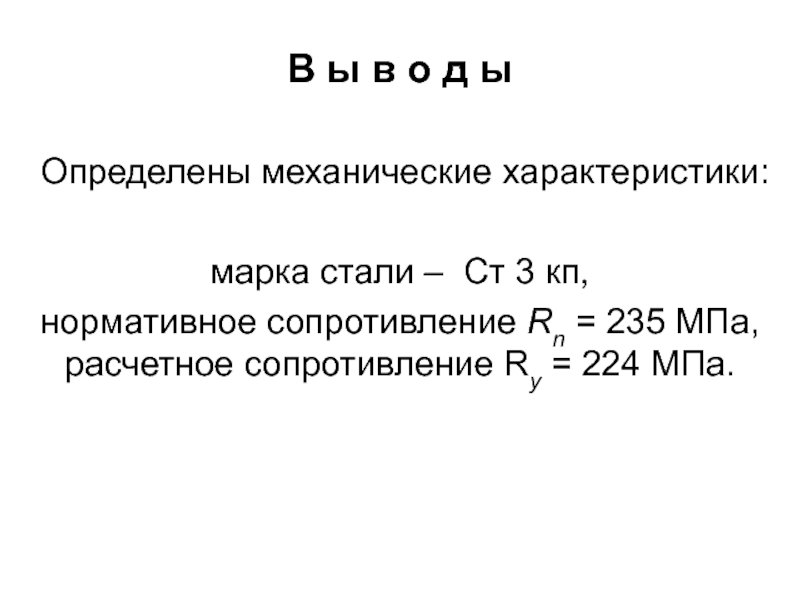

В ы в о д ы

Определены механические характеристики:

марка

стали – Ст 3 кп,
нормативное сопротивление Rn = 235

МПа, расчетное сопротивление Ry = 224 МПа.

В ы в о д ы Определены механические характеристики: марка

Слайд 14

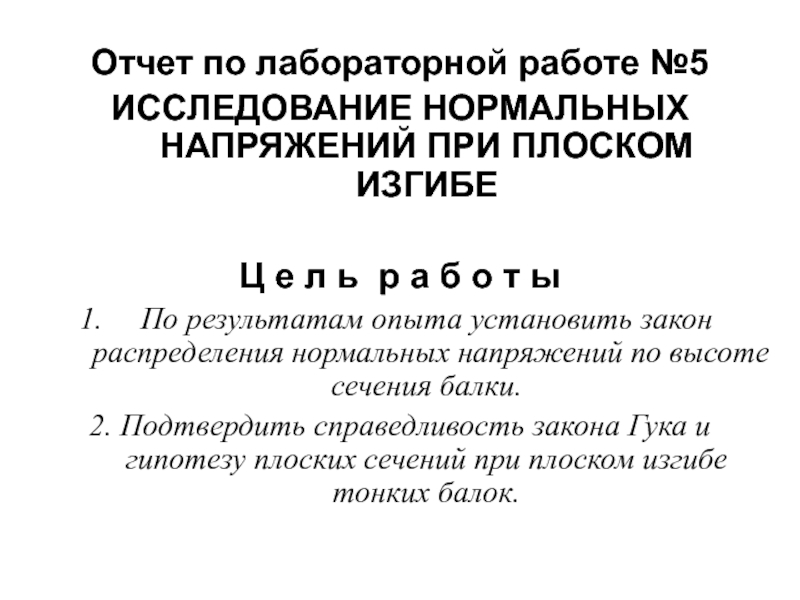

Отчет по лабораторной работе №5
ИССЛЕДОВАНИЕ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПРИ ПЛОСКОМ

ИЗГИБЕ

Ц е л ь р а б о т

ы
По результатам опыта установить закон распределения нормальных напряжений по высоте сечения балки.
2. Подтвердить справедливость закона Гука и гипотезу плоских сечений при плоском изгибе тонких балок.

Отчет по лабораторной работе №5 ИССЛЕДОВАНИЕ НОРМАЛЬНЫХ НАПРЯЖЕНИЙ ПРИ ПЛОСКОМ

Слайд 15
И с х о д н ы е д а

н н ы е

Требования к испытанию.
Отсутствие перекосов, плавность

нагружения.

Опытная установка. Двутавровая балка опирается на две шарнирные опоры. Имеет консоль. Нагружается гидравлическим домкратом, закрепленным на составной швеллерной балке.

Объект исследования (изобразить поперечное сечение балки и привести данные)

Слайд 16

Слайд 17

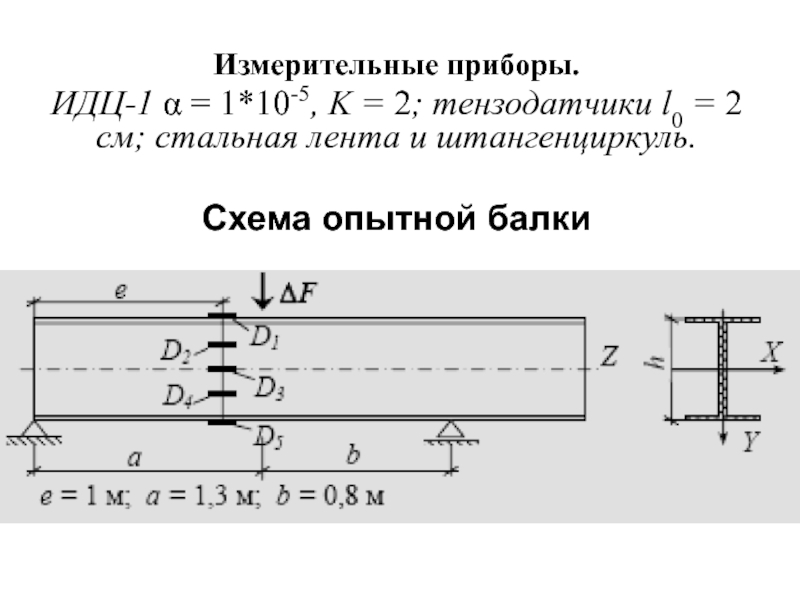

Измерительные приборы.
ИДЦ-1 α = 1*10-5, K = 2; тензодатчики

l0 = 2 см; стальная лента и штангенциркуль.

Схема опытной

балки

Слайд 18 О п ы т н ы е д а н

н ы е

Слайд 19
Графики зависимости относительной линейной деформаций от нагрузки

Слайд 20 Р е з у л ь т а т ы

и с п ы т а н и я Относительные

деформации

Слайд 21
Нормальные напряжения в исследуемых точках сечения по результатам опыта

Слайд 22
Т е о р е т и ч е с

к и й р а с ч е т
Расчетная

схема балки и эпюра изгибающих моментов

Слайд 23

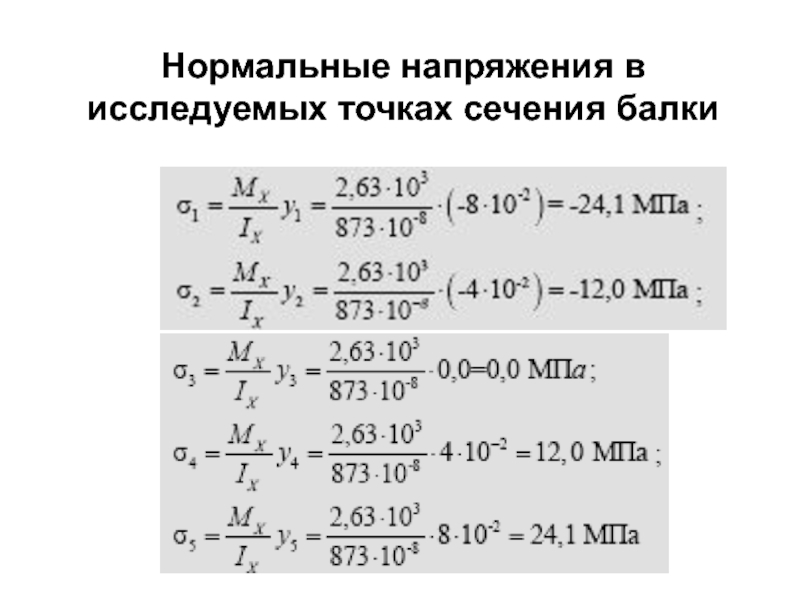

Нормальные напряжения в исследуемых точках сечения балки

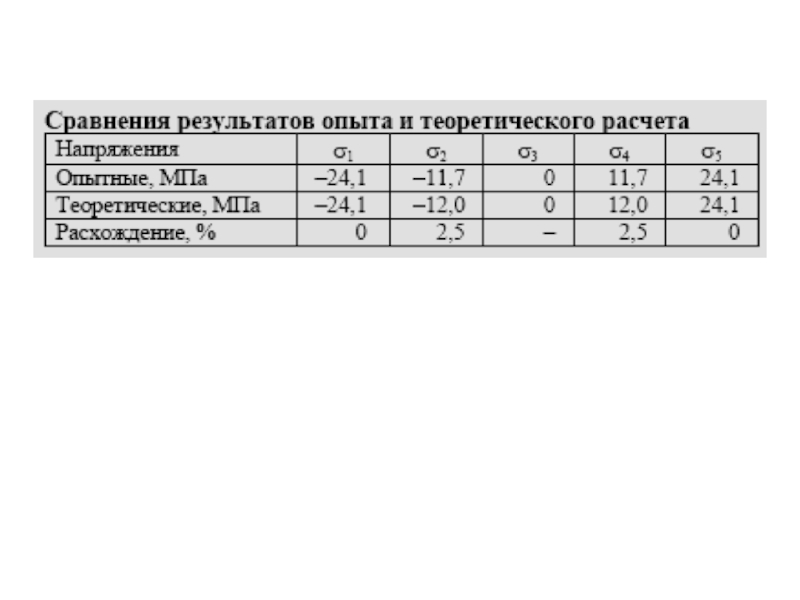

Слайд 24С р а в н е н и е р

е з у л ь т а т о в

Эпюры нормальных напряжений

Слайд 25

Слайд 26
В ы в о д ы

В результате опытных и

теоретических исследований установлено, что опытные и теоретические значения нормальных напряжений

практически совпадают. Отличие не превышает 2,5%. Следовательно, теория тонких балок справедлива.

Слайд 27

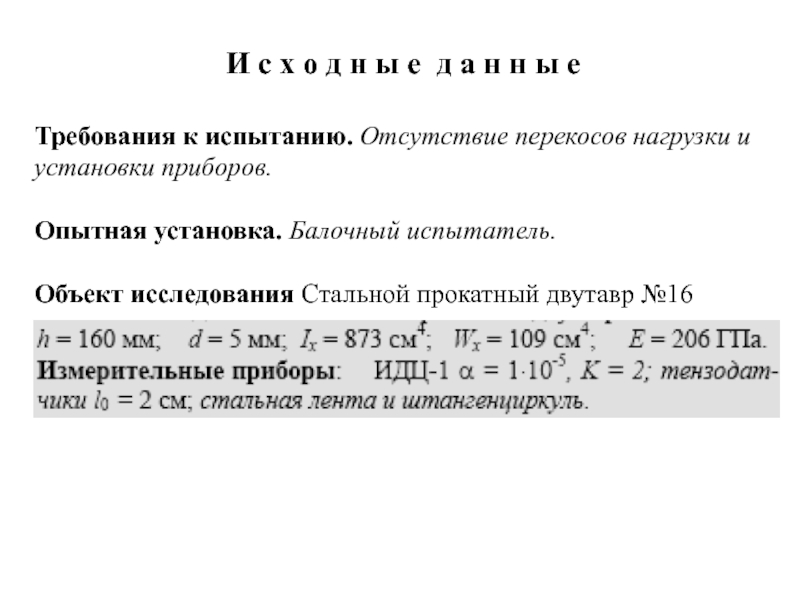

И с х о д н ы е д а

н н ы е

Требования к испытанию. Отсутствие перекосов нагрузки

и установки приборов.

Опытная установка. Балочный испытатель.

Объект исследования Стальной прокатный двутавр №16

Слайд 28
Схема опытной балки

Слайд 29
О п ы т н ы е д а н

н ы е

Слайд 30

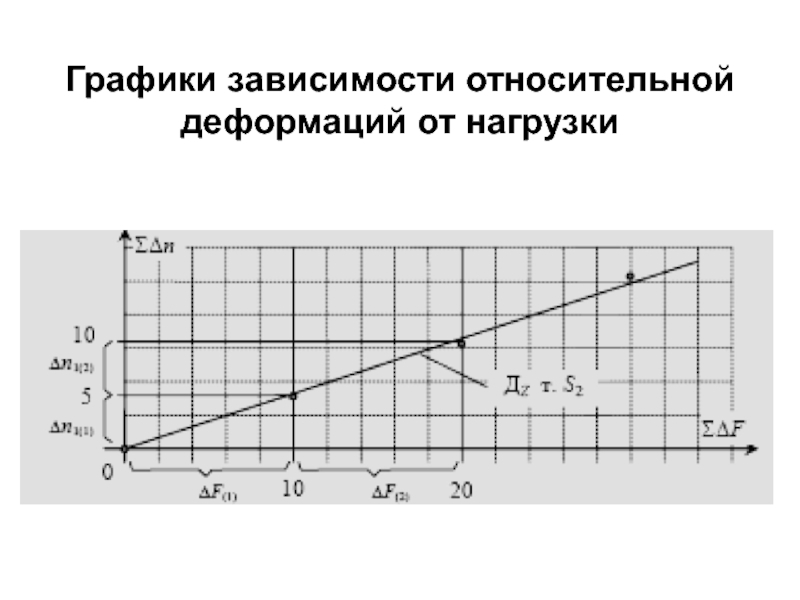

Графики зависимости относительной деформаций от нагрузки

Слайд 31

Слайд 32

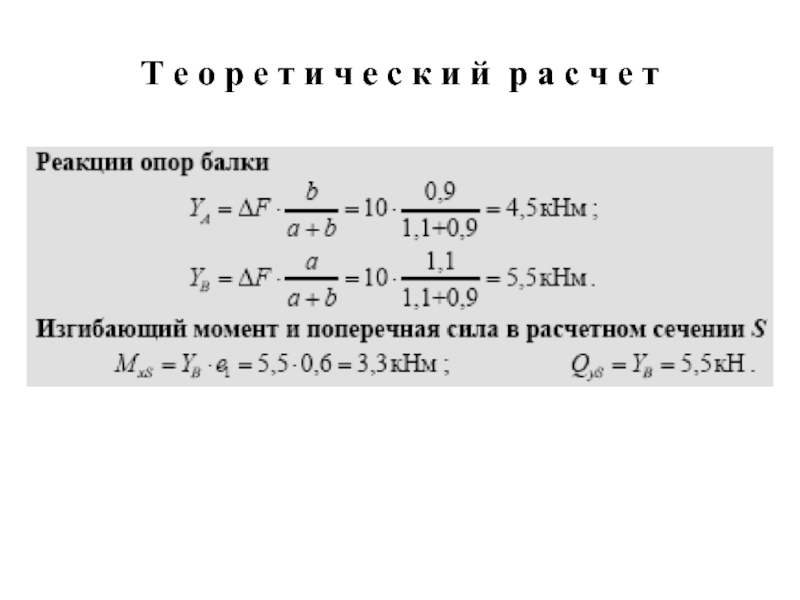

Т е о р е т и ч е с

к и й р а с ч е т

Слайд 33
Расчетная схема балки и эпюры внутренних сил

Слайд 34
Результаты теоретического расчета

Слайд 35

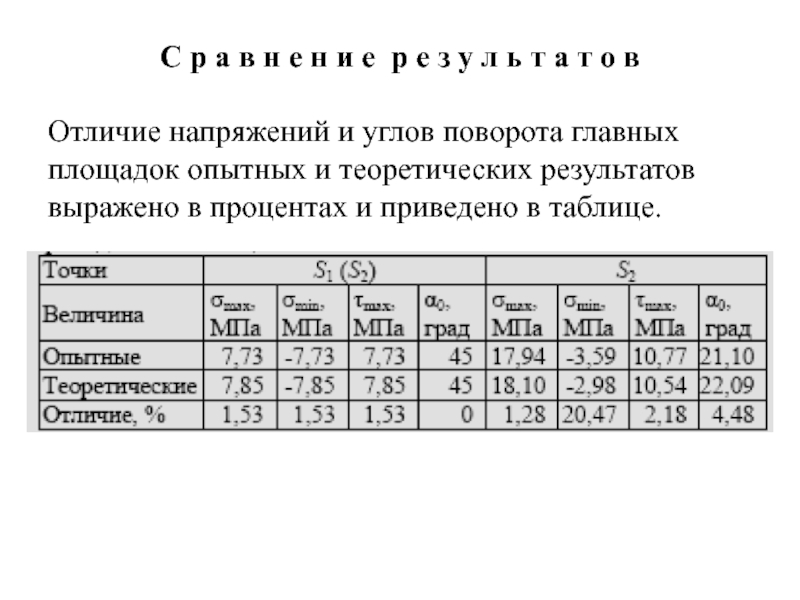

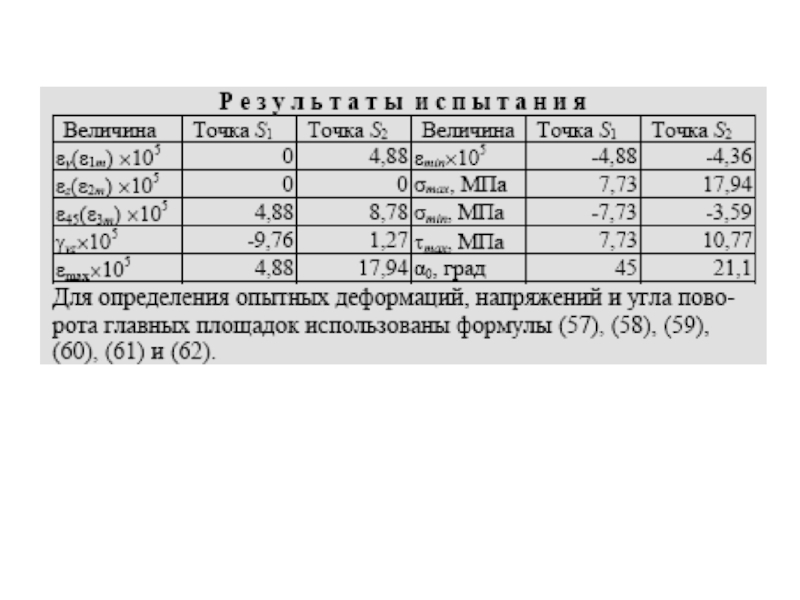

С р а в н е н и е р

е з у л ь т а т о в

Отличие напряжений и углов поворота главных площадок опытных и теоретических результатов выражено в процентах и приведено в таблице.

Слайд 36
В ы в о д ы

В результате опытных и

теоретических исследований установлено, что материал деформируется в упругой стадии и

по закону Гука.
Сравнение результатов испытания и теоретических расчетов показало, что их отличие не превышает 5% за исключением меньшего экстремального напряжения в точке S2.
