Параметры и характеристики приемных устройств

разного назначения(радиовещательные, радиолокационные, приемники активных фазированных антенных решеток). Ряд основных

параметров одинаков или близок для всех приемников.
Чувствительность – способность принимать слабые сигналы.
Чувствительность приемника = наименьшее значение электродвижущей силы Еmin (В), мощности Рmin (Вт, дБм) в антенне, при которых обеспечиваются заданное качество приема:
- уровень сигнала на выходе приемника (чувствительность, ограниченная усилением)
- отношение сигнал-шум равно 1 (0 дБ) (пороговая чувствительность)

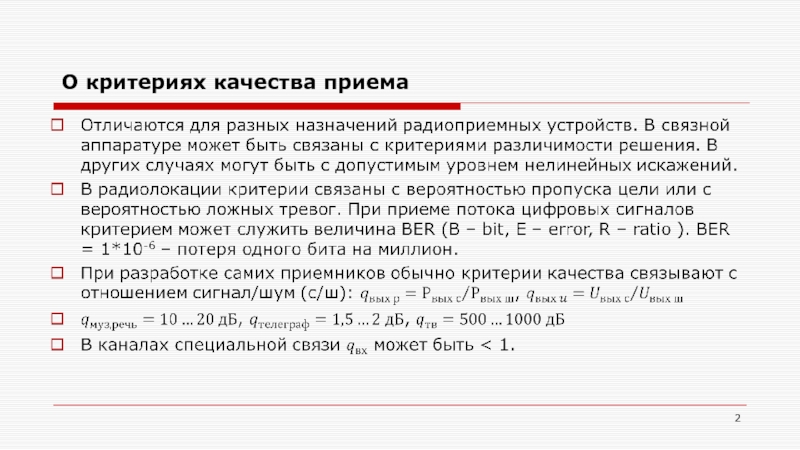

- отношение сигнал-шум (SNR, SINAD, ОСШ) равно заданной величине
(реальная чувствительность)
Типовые значения чувствительности 0,5..10 мкВ

с/ш на выходе.
Пороговая чувствительность
упрощенное определение при γ = 1
строгое определение

входного сигнала при γ = γзаданному (больше или меньше 1) обеспечивающих вероятностные критерии приема.
Чувствительность по усилению – в случае отсутствия помех и шумов минимальный сигнал, обеспечивающий работоспособность устройства в заданных условиях эксплуатации.

Параметры и характеристики приемных устройств

неосновных каналах приема

Пространственная, которая обеспечивается
диаграммами направленности

антенн
и ее ориентацией.
Временная – это открытие приемника в ожидаемой
временной зоне приема полезного сигнала (после
тактового сигнала синхронизации)
Избирательность по поляризации электромагнитной волны. При линейной может быть вертикальной или горизонтальной поляризация, при круговой может быть правая или левая поляризация. При неправильной поляризации сигнал ослабляется от 20 до 30 дБ по максимуму.

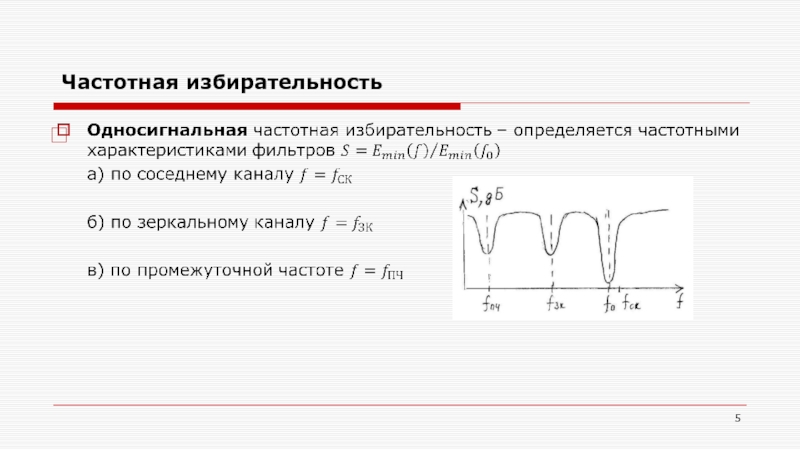

Частотная избирательность. Она связана с качеством АЧХ. Различают односигнальную и многосигнальную избирательность.

Параметры и характеристики приемных устройств

помехи или просто нескольких помех между собой на нелинейностях усилительных

и смесительных приборах.
При большом уровне помехи нелинейность проходной характеристики активного элемента превращает этот каскад в модулятор для полезного сигнала. Это явление называется перекрестной модуляцией.

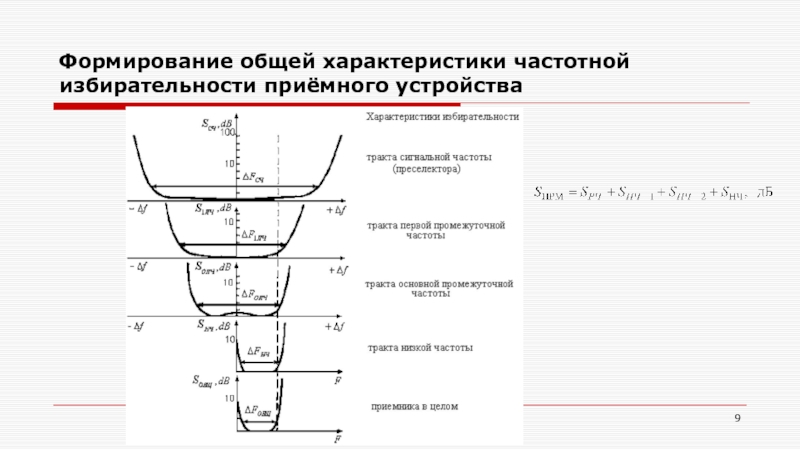

Частотная избирательность

Меры борьбы:
Ослабление уровня помех за счет сужения полосы входных цепей.
Расширение области вокруг рабочей точки линейного или квадратичного характера проходной характеристики

приемника к существенному изменению параметров при действии дестабилизирующих факторов (температура,

направление питания, приближение руки оператора).
Помехоустойчивость – способность приемника производить прием с заданными характеристиками качества при наличии внешних и внутренних помех.
Внутренние помехи – по цепи питания.
Внешние помехи – от соседних плат, из антенн и других.
Требования к помехоустойчивости различны для приемников разного назначения, она могут быть энергетическими, которые связаны с уровнем допустимых помех, вызывающих допустимое искажение сигналов.

работы на ограниченной территории большого числа радиотехнических систем. Здесь наиболее

опасна модуляция третьего порядка, вызванная помехами от пар-передатчиков.
Внутренняя модуляция – низкочастотная паразитная модуляция, несущая полезный сигнал с частотой «наводки». Эта «наводка» может попадать из цепи питания, может проходить из антенн, на фидере которых наводится помеха от электросети, проникая на управляемый электрод. Эта помеха является модулирующим сигналом, превращающим транзисторы в модуляторы.

питанию (использование спящего режима приемников или каскадов);
- минимальная стоимость в

производстве и эксплуатации;
- минимальная масса – габаритные характеристики;
- высокий технический уровень в расчете на три-семь лет;
- патентоспособность или патентная частота;
- экологическая частота в производстве, эксплуатации и утилизации;
- высокий уровень технологичности; конкурентоспособность.
