Парогенераторы АЭС
Содержание
- 1. Парогенераторы АЭС
- 2. Основные вопросыЗадачи гидродинамики ПГ АЭСОпределяющие факторы Общая схема расчета потерь давленияПотери давления при движении однофазной среды
- 3. Задачи и вопросы гидродинамики ПГ АЭС Эксплуатационная
- 4. Задачи и вопросы гидродинамики ПГ АЭС Основная
- 5. Главный определяющий факторСтруктура потока (режим движения): для
- 6. Общая схема расчета потерь давления Полное сопротивление по
- 7. Общая схема расчета потерь давления Любое слагаемое формулы (1) можно представить как
- 8. Гидравлическое Сопротивление поверхности теплообмена (труб, каналов, продольно омываемых пучков труб)

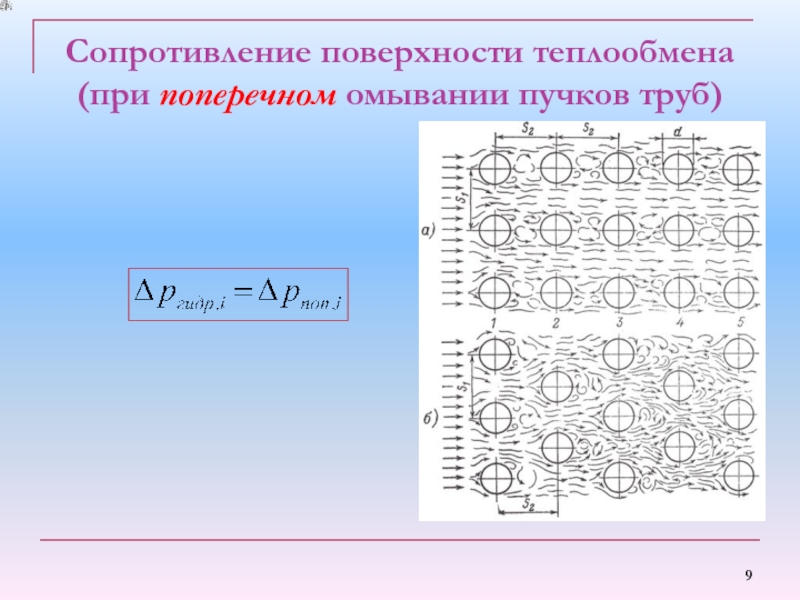

- 9. Сопротивление поверхности теплообмена (при поперечном омывании пучков труб)
- 10. Потери давления в однофазном потоке
- 11. Алгоритм выбора формулы для расчета потерь давления в однофазном потоке
- 12. Выбор оптимальной скоростиФакторы, ограничивающие максимальную скорость: увеличение
- 13. Выбор оптимальной скоростиРекомендуемая скорость пара: высокого (выше

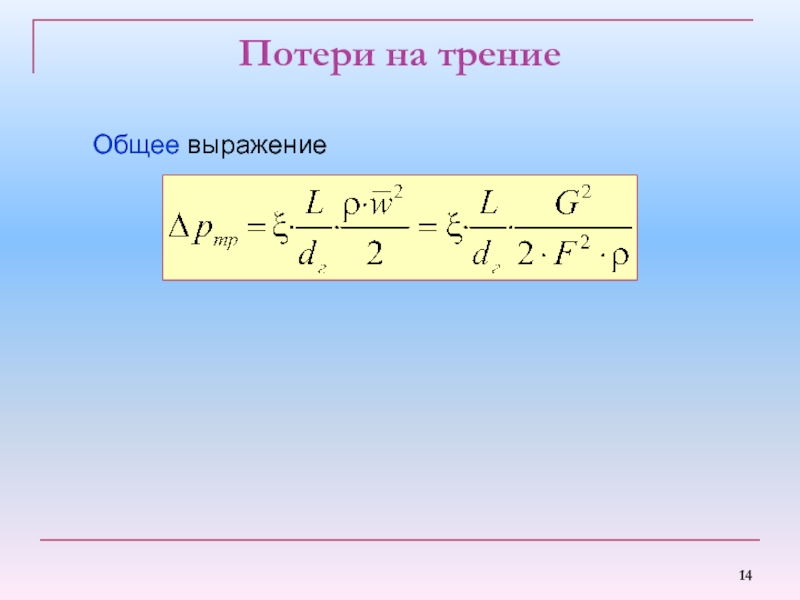

- 14. Потери на трениеОбщее выражение
- 15. Коэффициенты (сопротивления) тренияКруглые трубы, турбулентный режим. Ф-ла
- 16. Коэффициенты тренияквадратная упаковкаПучки круглых стержнейтреугольная упаковка

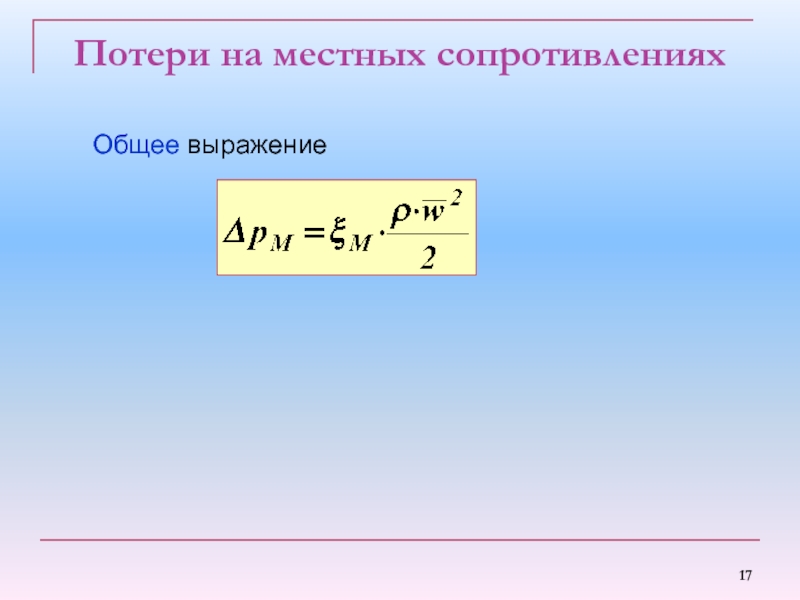

- 17. Потери на местных сопротивленияхОбщее выражение

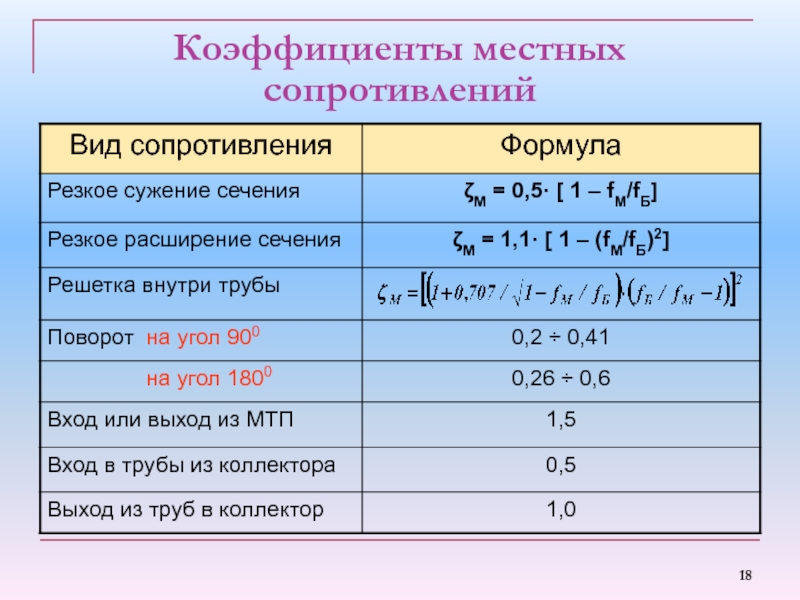

- 18. Коэффициенты местных сопротивлений
- 19. Потери давления в поперечно омываемых пучках трубДля
- 20. Потери давления на ускорение потокаПример.Pпв=13 МПа; tпв=200 oC; ρпв=690 кг/м3Pп=13 МПа; tп=500 oC; ρп=40,8 кг/м3

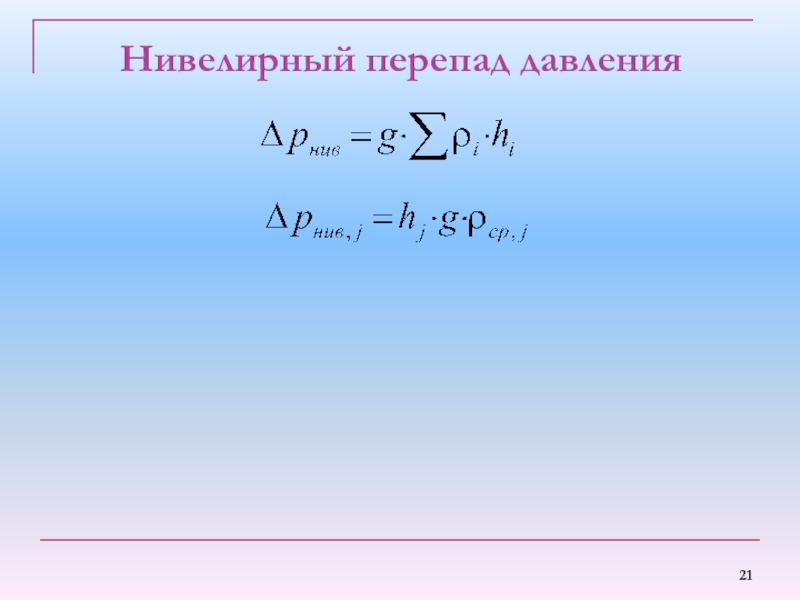

- 21. Нивелирный перепад давления

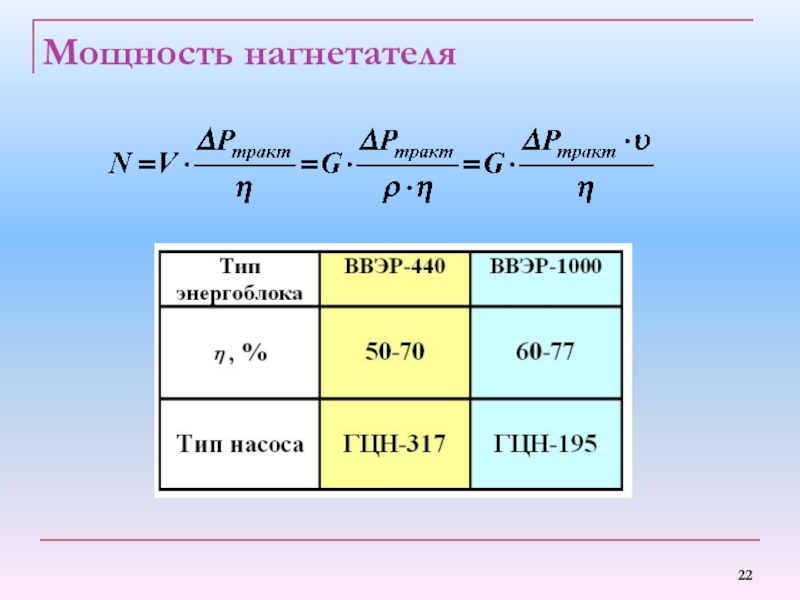

- 22. Мощность нагнетателя
- 23. Спасибо за внимание
- 24. Скачать презентанцию
Основные вопросыЗадачи гидродинамики ПГ АЭСОпределяющие факторы Общая схема расчета потерь давленияПотери давления при движении однофазной среды
Слайды и текст этой презентации
Слайд 1Парогенераторы АЭС
Тема. Гидродинамические процессы в ПГ. Потери давления при движении
однофазного теплоносителя

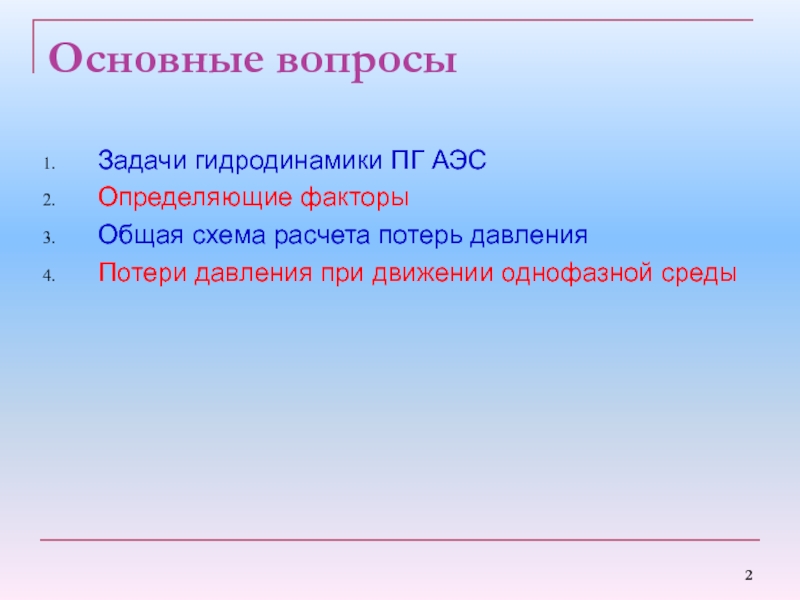

Слайд 2Основные вопросы
Задачи гидродинамики ПГ АЭС
Определяющие факторы
Общая схема расчета потерь
давления
Потери давления при движении однофазной среды
Слайд 3Задачи и вопросы гидродинамики
ПГ АЭС
Эксплуатационная надежность ПГ АЭС во
многом связана с гидродинамическими процессами теплоносителей и рабочих тел.
Нет
таких ПГ, где не использовалось бы движение жидкостей или газов для транспортировки и передачи тепловой энергии от теплоносителя к рабочему телу. Гидродинамические процессы определяют уровень и стабильность температурного поля в узлах и деталях ПГ. Этими же процессами обусловлено появление вибраций, эрозионных разрушений, кавитационных явлений, силовых воздействий на элементы конструкций ПГ и т.д.
.

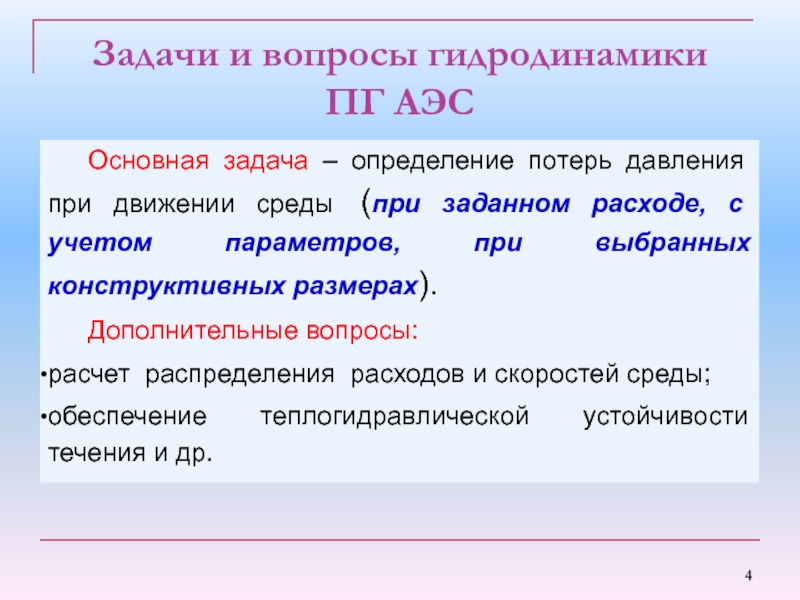

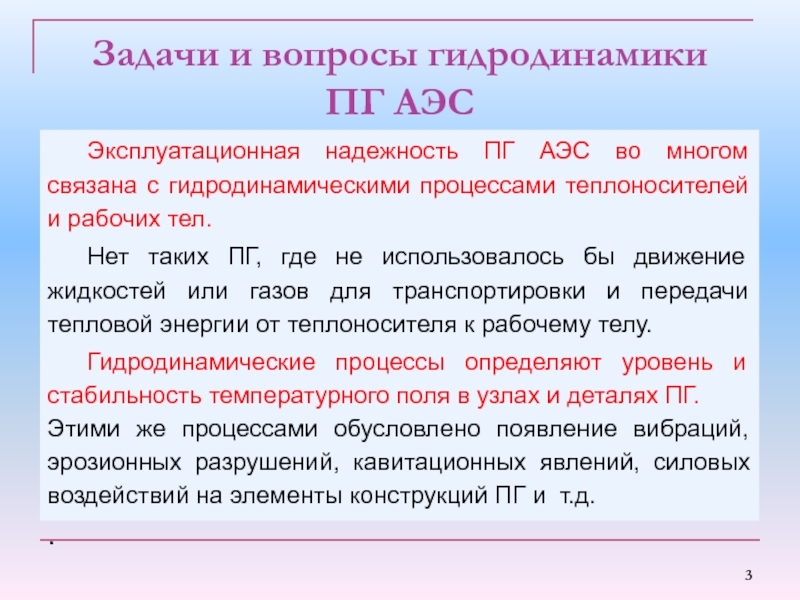

Слайд 4Задачи и вопросы гидродинамики
ПГ АЭС
Основная задача – определение потерь
давления при движении среды (при заданном расходе, с учетом параметров,
при выбранных конструктивных размерах).Дополнительные вопросы:
расчет распределения расходов и скоростей среды;
обеспечение теплогидравлической устойчивости течения и др.

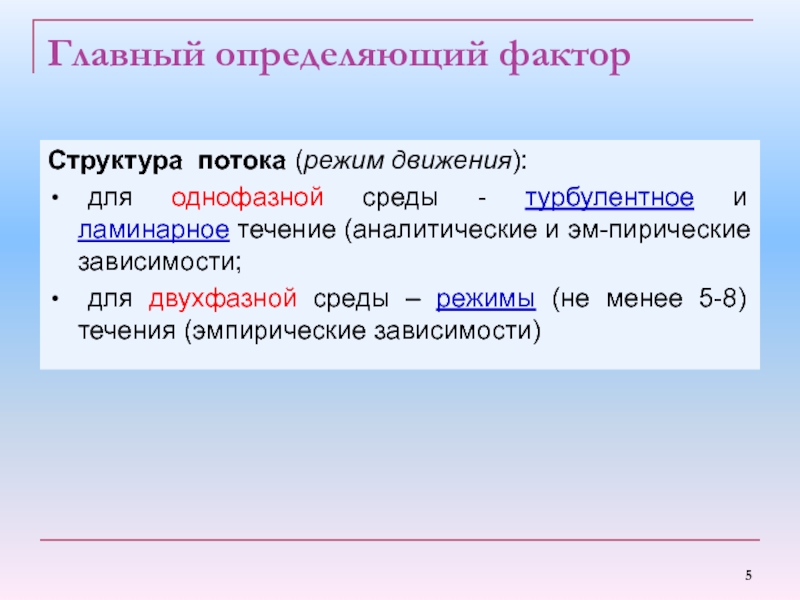

Слайд 5Главный определяющий фактор
Структура потока (режим движения):
для однофазной среды -
турбулентное и ламинарное течение (аналитические и эм-пирические зависимости;
для двухфазной среды
– режимы (не менее 5-8) течения (эмпирические зависимости)

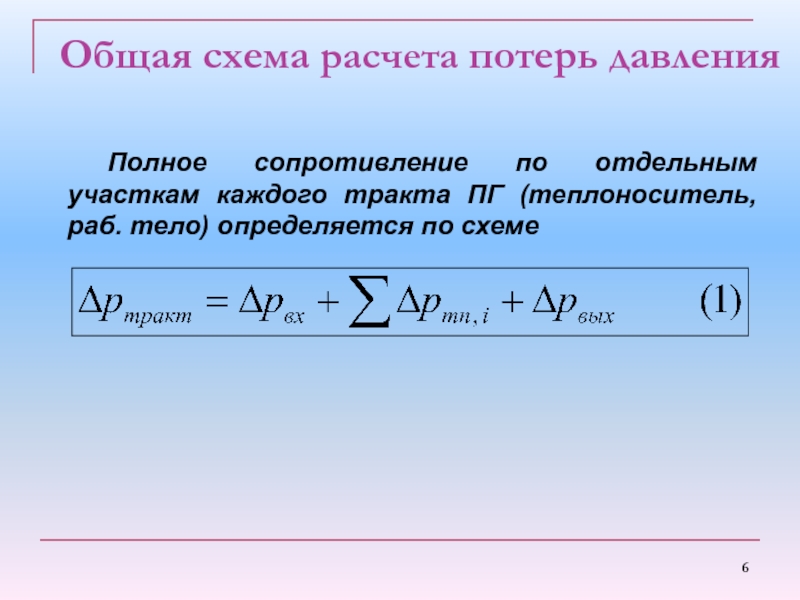

Слайд 6Общая схема расчета потерь давления
Полное сопротивление по отдельным участкам каждого
тракта ПГ (теплоноситель, раб. тело) определяется по схеме

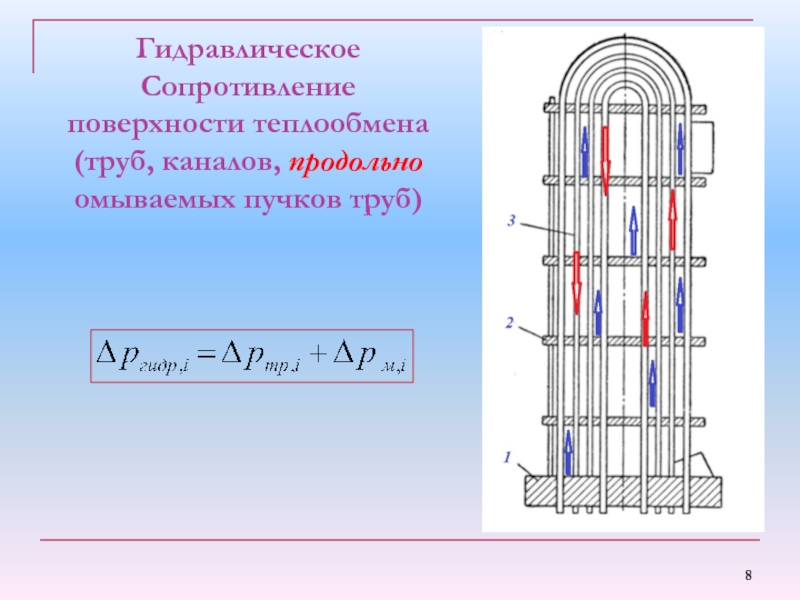

Слайд 8Гидравлическое Сопротивление поверхности теплообмена (труб, каналов, продольно омываемых пучков труб)

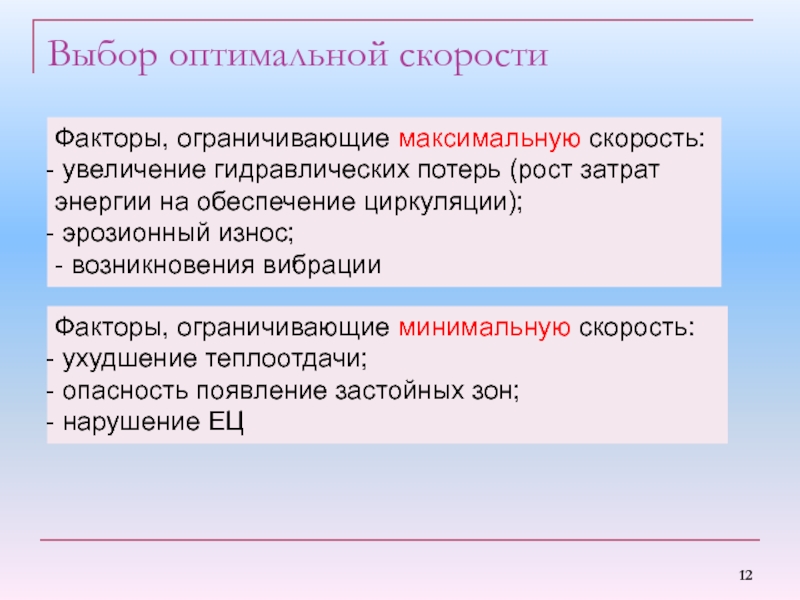

Слайд 12Выбор оптимальной скорости
Факторы, ограничивающие максимальную скорость:
увеличение гидравлических потерь (рост
затрат энергии на обеспечение циркуляции);
эрозионный износ;
- возникновения вибрации
Факторы, ограничивающие
минимальную скорость:ухудшение теплоотдачи;
опасность появление застойных зон;
нарушение ЕЦ

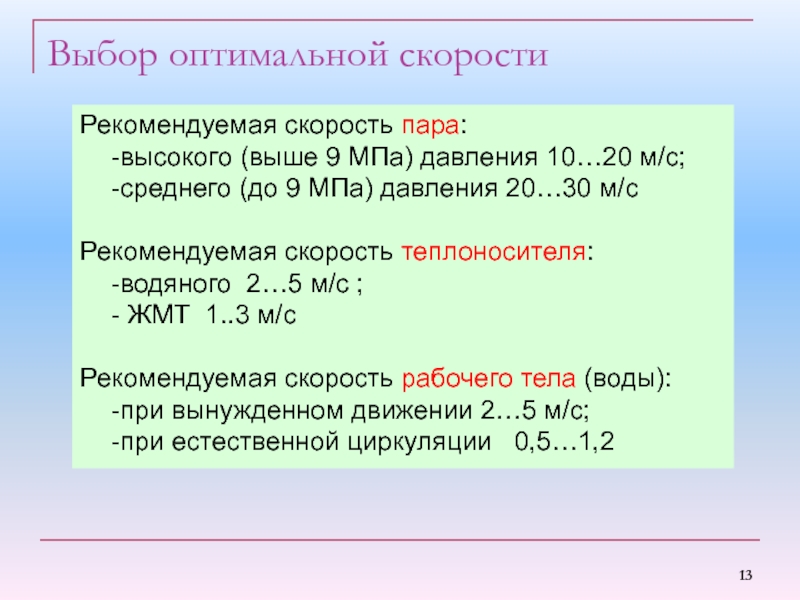

Слайд 13Выбор оптимальной скорости
Рекомендуемая скорость пара:
высокого (выше 9 МПа) давления
10…20 м/с;
среднего (до 9 МПа) давления 20…30 м/с
Рекомендуемая скорость теплоносителя:
водяного
2…5 м/с ;ЖМТ 1..3 м/с
Рекомендуемая скорость рабочего тела (воды):
при вынужденном движении 2…5 м/с;
при естественной циркуляции 0,5…1,2

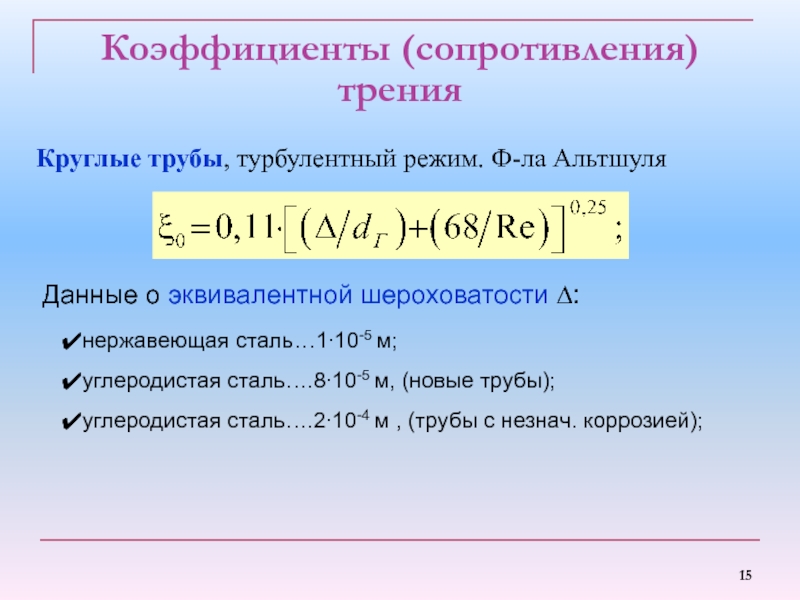

Слайд 15Коэффициенты (сопротивления) трения
Круглые трубы, турбулентный режим. Ф-ла Альтшуля
Данные о эквивалентной
шероховатости ∆:
нержавеющая сталь…1∙10-5 м;
углеродистая сталь….8∙10-5 м, (новые трубы);
углеродистая сталь….2∙10-4 м
, (трубы с незнач. коррозией);

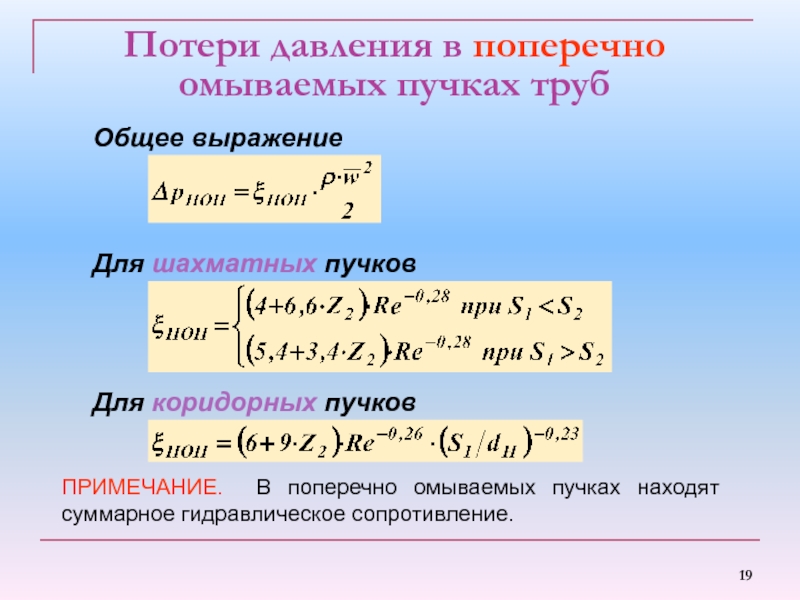

Слайд 19Потери давления в поперечно омываемых пучках труб
Для шахматных пучков
Для коридорных
пучков
ПРИМЕЧАНИЕ. В поперечно омываемых пучках находят суммарное гидравлическое сопротивление.
Общее выражение
Слайд 20Потери давления на ускорение потока
Пример.
Pпв=13 МПа; tпв=200 oC; ρпв=690 кг/м3
Pп=13
МПа; tп=500 oC; ρп=40,8 кг/м3
