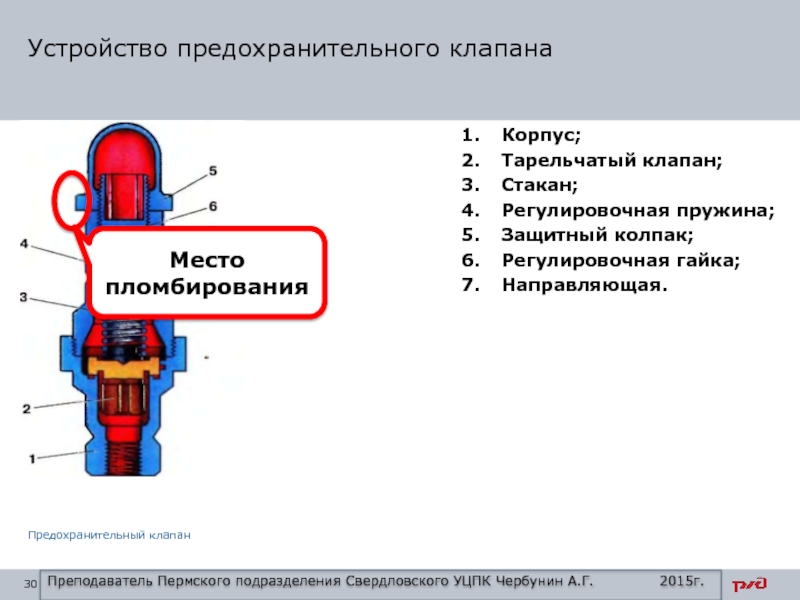

- 30. Устройство предохранительного клапанаПредохранительный клапанПреподаватель Пермского подразделения Свердловского

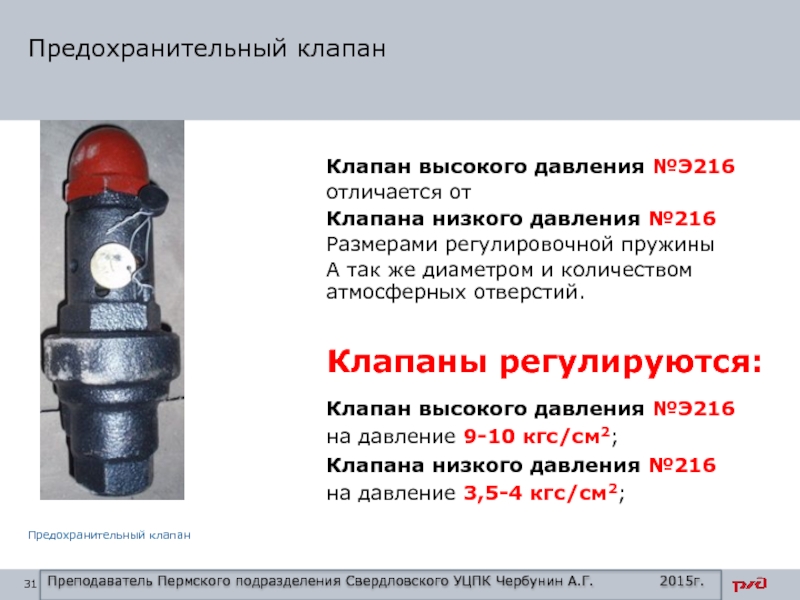

- 31. Предохранительный клапанПредохранительный клапанПреподаватель Пермского подразделения Свердловского УЦПК
- 32. Возможные неисправности компрессора КТ-6эл

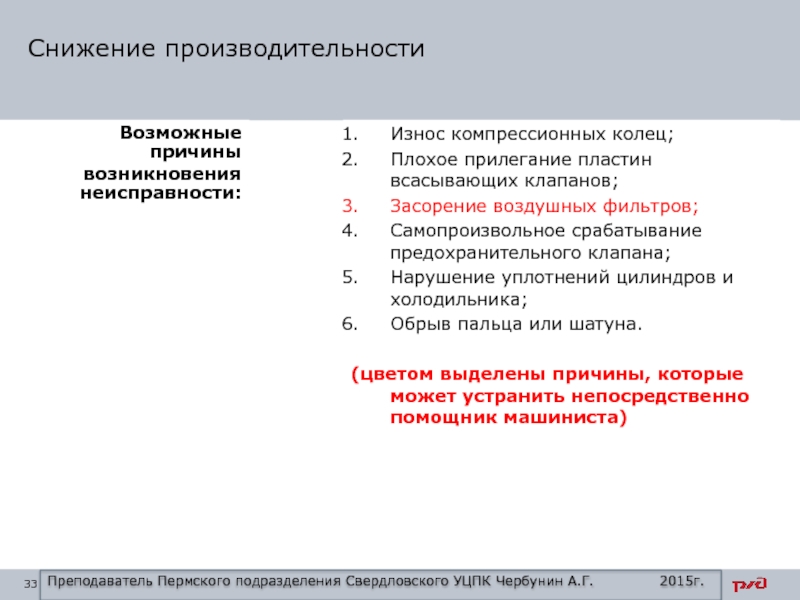

- 33. Износ компрессионных колец; Плохое прилегание пластин всасывающих клапанов;Засорение
- 34. Отсутствие ремня вентилятора или плохое натяжение.Засорение охлаждающих

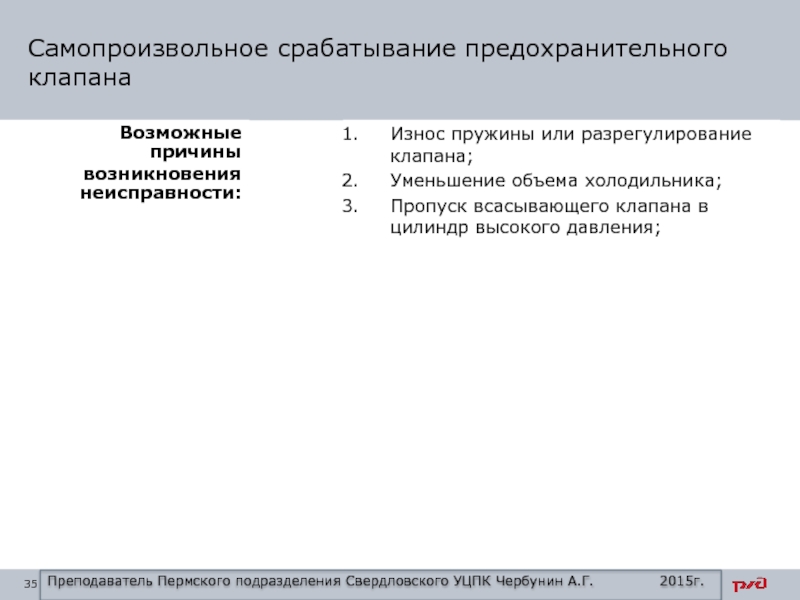

- 35. Износ пружины или разрегулирование клапана; Уменьшение объема холодильника;Пропуск
- 36. Разрушение или износ коренного подшипника; Недостаточное прижатие пластин
- 37. Прорыв мембраны разгрузочного устройства.НА ТЕПЛОВОЗАХ Самопроизвольное срабатывания
- 38. Техническое обслуживание компрессора

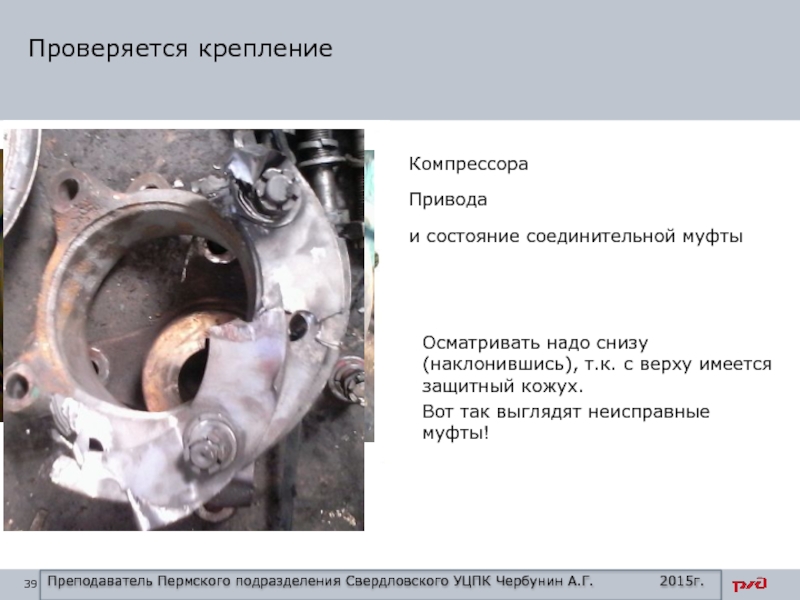

- 39. Проверяется креплениеКомпрессораПреподаватель Пермского подразделения Свердловского УЦПК Чербунин
- 40. Осматривается компрессор на наличие:ТрещинПреподаватель Пермского подразделения Свердловского
- 41. Проверяется наличие и натяжение ремня привода вентилятора

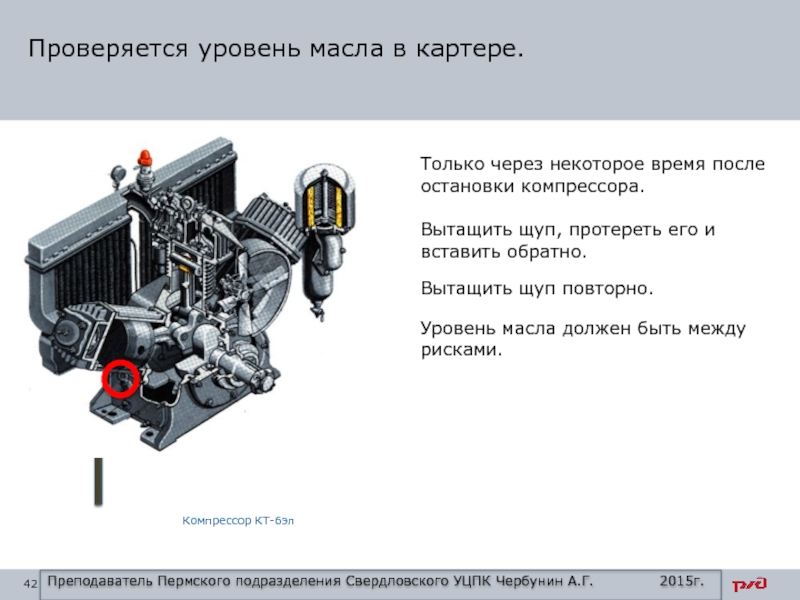

- 42. Проверяется уровень масла в картере.Только через некоторое
- 43. После запуска компрессора проверяют его работу на

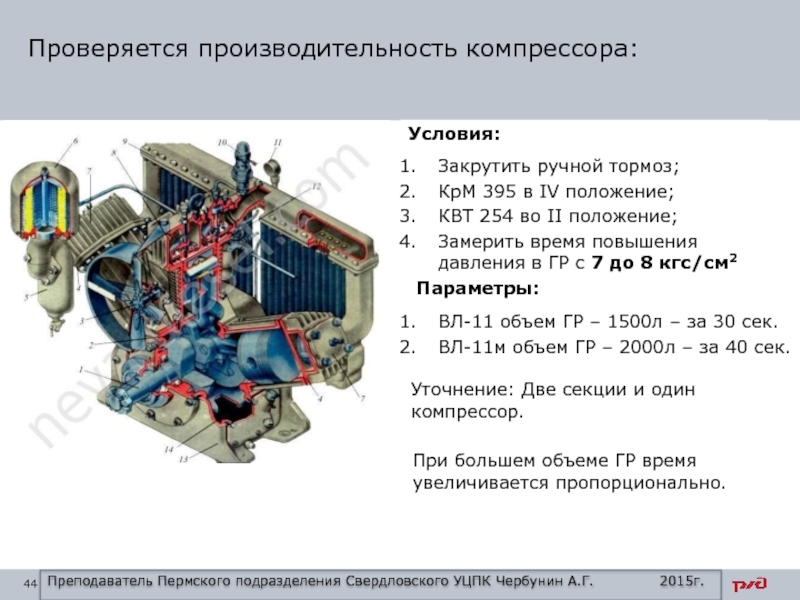

- 44. Проверяется производительность компрессора:Условия:Преподаватель Пермского подразделения Свердловского УЦПК

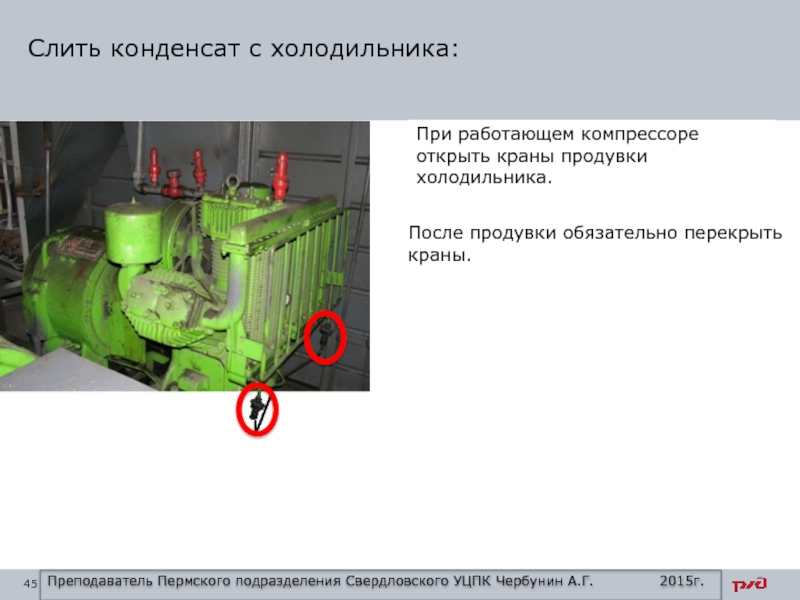

- 45. Слить конденсат с холодильника:Преподаватель Пермского подразделения Свердловского
- 46. Закрепление пройденного материала
- 47. Вопросы по устройству компрессора КТ-6элОсновные узлы компрессораКТ-6эл?2
- 48. Вопросы по устройству компрессора КТ-6элПреподаватель Пермского подразделения

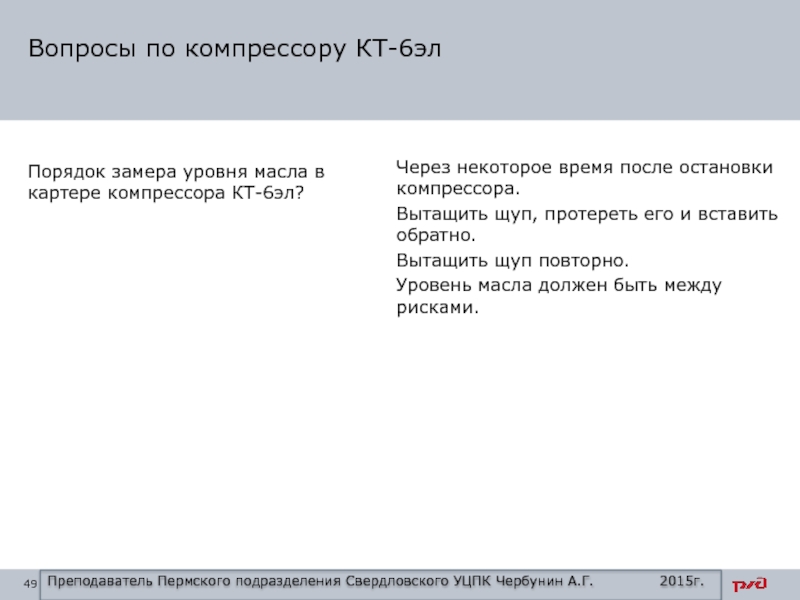

- 49. Вопросы по компрессору КТ-6элПорядок замера уровня масла

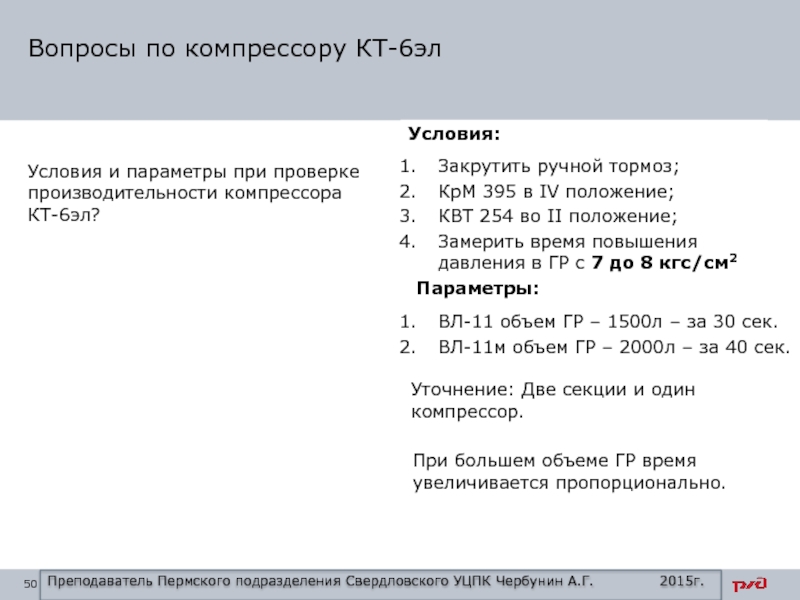

- 50. Вопросы по компрессору КТ-6элУсловия и параметры при
- 51. Вопросы по компрессору КТ-6элПорядок проверки давления масла
- 52. Спасибо за внимание
- 53. Скачать презентанцию
Назначение компрессоровКлассификация компрессоровСведения о компрессоре КТ-6элОсновное устройство компрессора КТ-6элПринцип работы компрессора КТ-6элПредохранительный клапанВозможные неисправности компрессора КТ-6элТехническое обслуживание компрессора КТ-6эл9. Закрепление пройденного материалаСодержание презентацииПреподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
Слайды и текст этой презентации
Слайд 1Пермское подразделение Свердловского УЦПК
Презентация по предмету «Автотормоза»
Тема: «Устройство и принцип
работы компрессора КТ-6 эл»

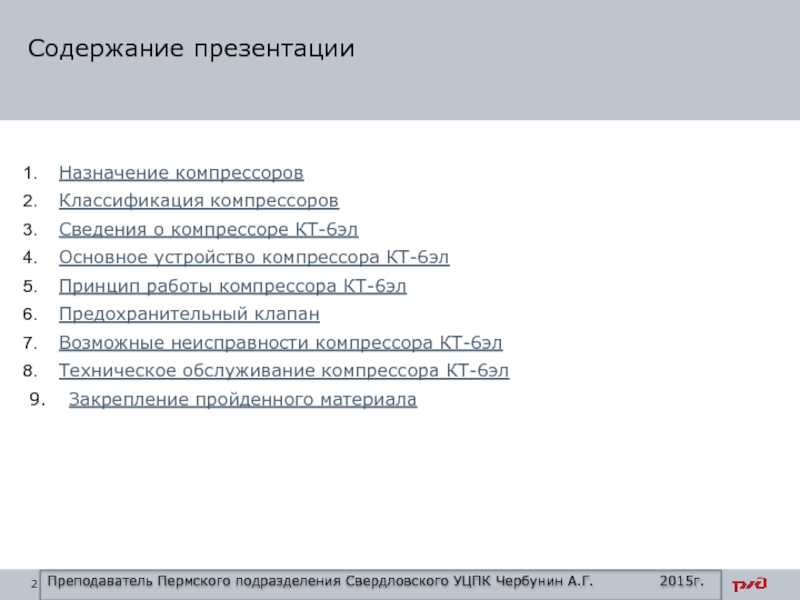

Слайд 2Назначение компрессоров
Классификация компрессоров
Сведения о компрессоре КТ-6эл
Основное устройство компрессора КТ-6эл
Принцип работы
компрессора КТ-6эл
Предохранительный клапан
Возможные неисправности компрессора КТ-6эл
Техническое обслуживание компрессора КТ-6эл
9. Закрепление пройденного
материалаСодержание презентации
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.

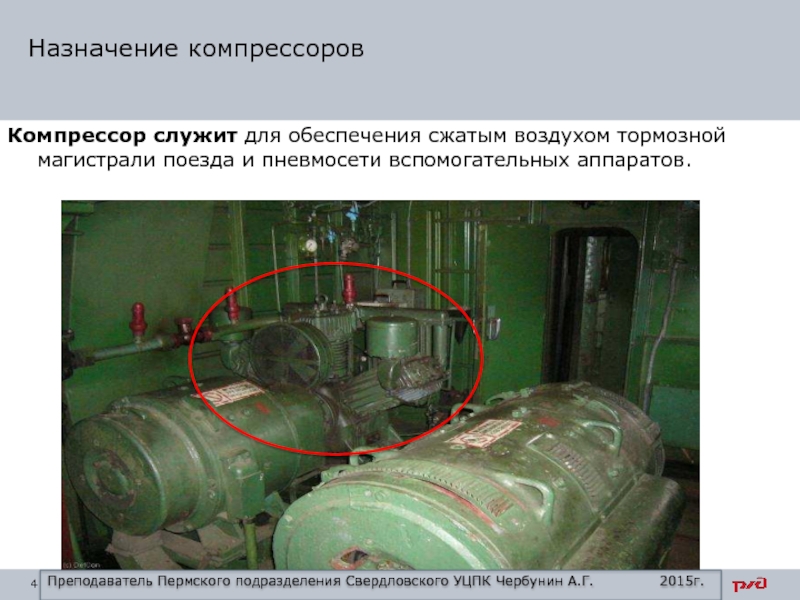

Слайд 4Компрессор служит для обеспечения сжатым воздухом тормозной магистрали поезда и
пневмосети вспомогательных аппаратов.
Назначение компрессоров
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Слайд 61. числу цилиндров:
1.1. одноцилиндровые;
1.2. двухцилиндровые;
1.3. трехцилиндровые.
Компрессоры разделяют по:
Преподаватель Пермского подразделения
Свердловского УЦПК Чербунин А.Г.
2015г.
Слайд 71. числу цилиндров:
1.1. одноцилиндровые;
1.2. двухцилиндровые;
1.3. трехцилиндровые.
2. расположению цилиндров:
2.1. горизонтальные;
2.2. вертикальные;
2.3.
V-образные;
2.4. W-образные.
Компрессоры разделяют по:
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.

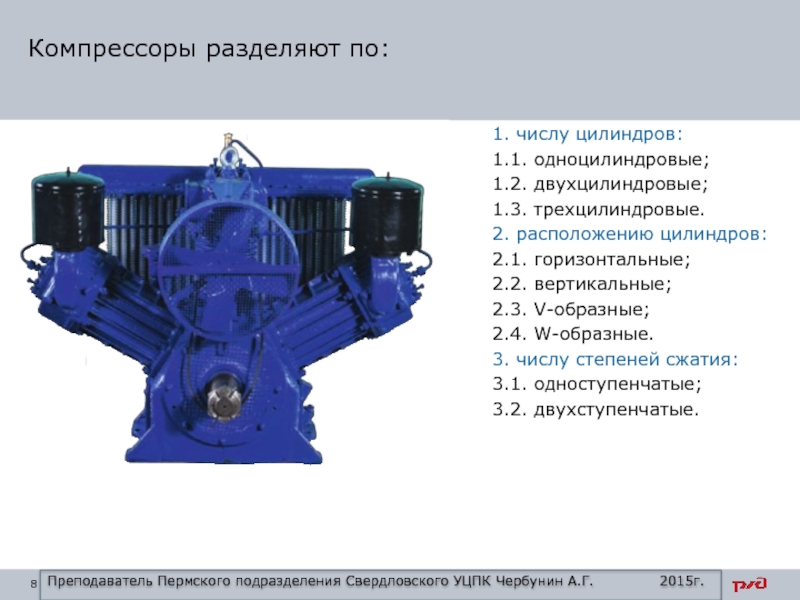

Слайд 81. числу цилиндров:
1.1. одноцилиндровые;
1.2. двухцилиндровые;
1.3. трехцилиндровые.
2. расположению цилиндров:
2.1. горизонтальные;
2.2. вертикальные;
2.3.
V-образные;
2.4. W-образные.
3. числу степеней сжатия:
3.1. одноступенчатые;
3.2. двухступенчатые.
Компрессоры разделяют по:
Преподаватель Пермского
подразделения Свердловского УЦПК Чербунин А.Г. 2015г.

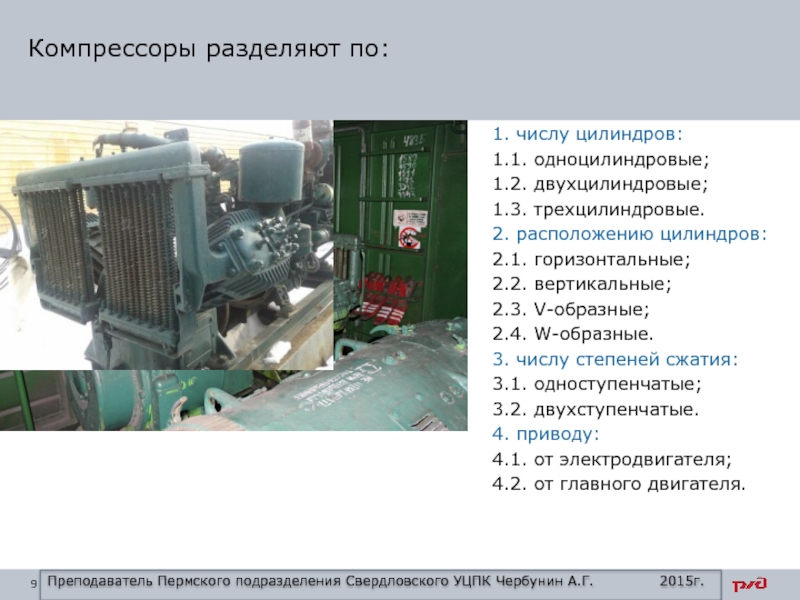

Слайд 91. числу цилиндров:
1.1. одноцилиндровые;
1.2. двухцилиндровые;
1.3. трехцилиндровые.
2. расположению цилиндров:
2.1. горизонтальные;
2.2. вертикальные;
2.3.
V-образные;
2.4. W-образные.
3. числу степеней сжатия:
3.1. одноступенчатые;
3.2. двухступенчатые.
4. приводу:
4.1. от электродвигателя;
4.2.
от главного двигателя.Компрессоры разделяют по:
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.

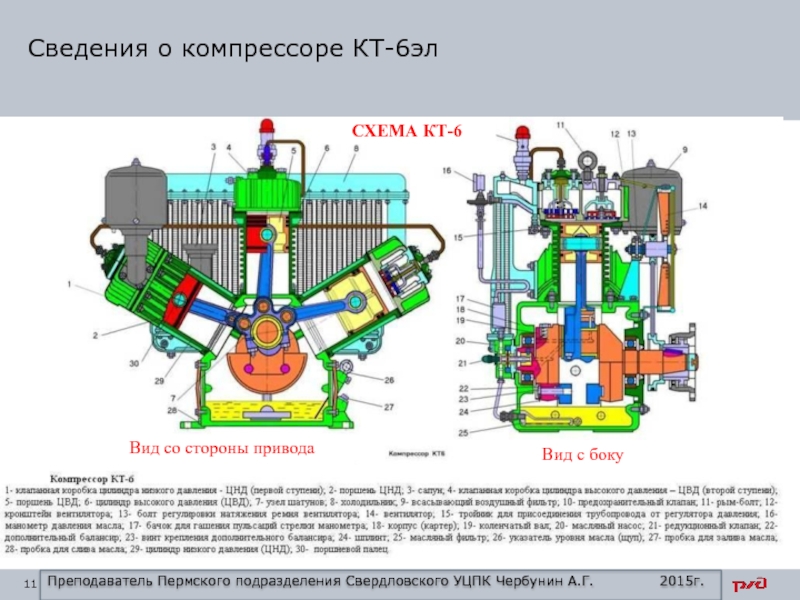

Слайд 11Сведения о компрессоре КТ-6эл
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.
Вид компрессора КТ-6
со стороны межсекционного проходаВид компрессора КТ-6 со стороны кабины машиниста

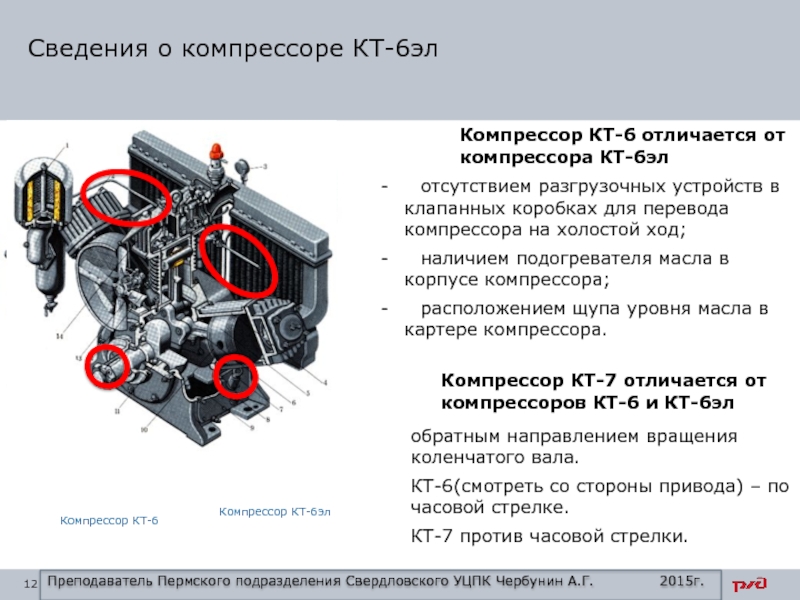

Слайд 12Компрессор КТ-6 отличается от компрессора КТ-6эл
Сведения о компрессоре КТ-6эл
- отсутствием
разгрузочных устройств в клапанных коробках для перевода компрессора на холостой
ход;- наличием подогревателя масла в корпусе компрессора;
- расположением щупа уровня масла в картере компрессора.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.
Компрессор КТ-7 отличается от компрессоров КТ-6 и КТ-6эл
обратным направлением вращения коленчатого вала.
КТ-6(смотреть со стороны привода) – по часовой стрелке.
КТ-7 против часовой стрелки.

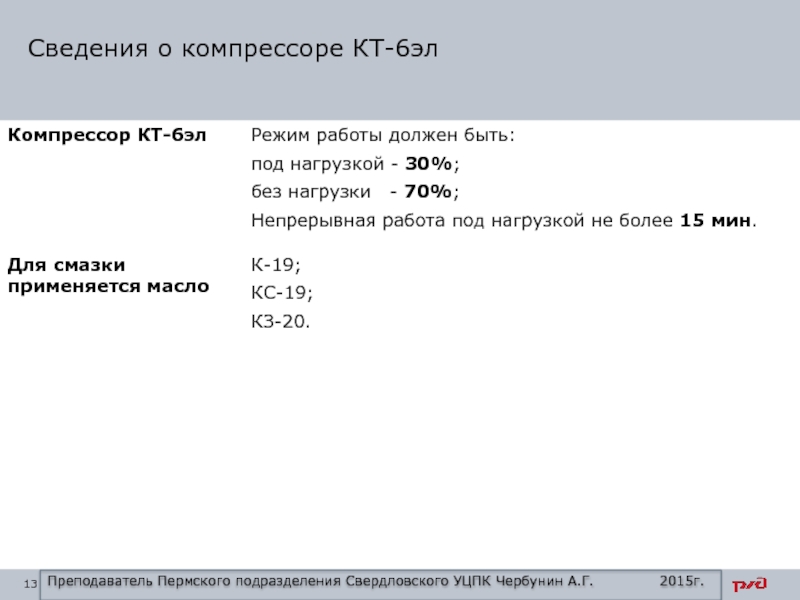

Слайд 13Сведения о компрессоре КТ-6эл
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.
Компрессор КТ-6эл
Режим работы
должен быть:под нагрузкой - 30%;
без нагрузки - 70%;
Непрерывная работа под нагрузкой не более 15 мин.
К-19;
КС-19;
КЗ-20.
Для смазки применяется масло
Слайд 15Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Компрессор КТ-6
Преподаватель Пермского подразделения Свердловского УЦПК
Чербунин А.Г. 2015г.

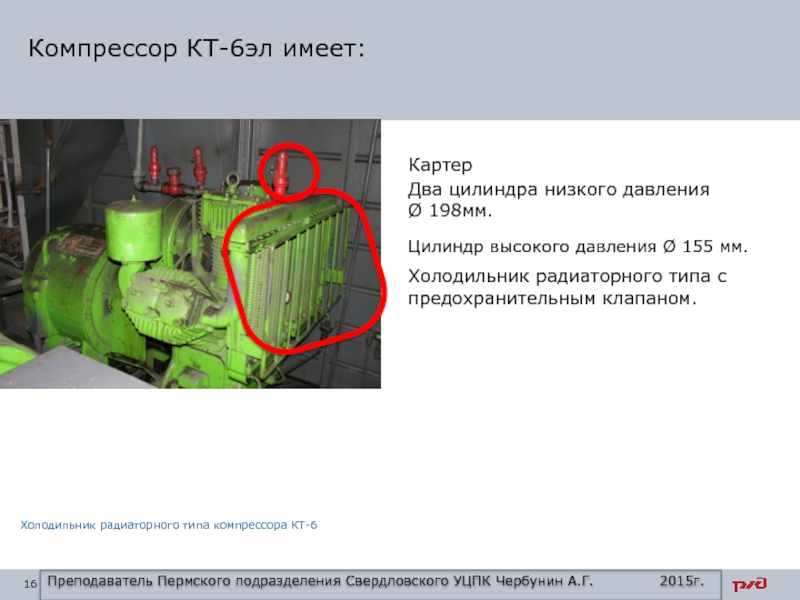

Слайд 16Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Холодильник радиаторного типа компрессора КТ-6

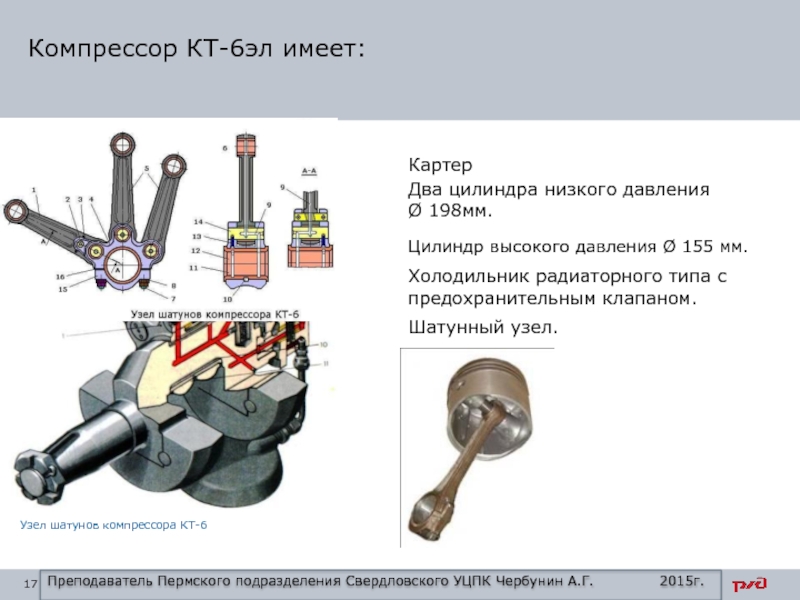

Слайд 17Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Узел шатунов компрессора КТ-6
Слайд 18Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Узел шатунов компрессора КТ-6
1- крышка,
2- корпус насоса,
3- фланец,
4- валик,
5,9- пружины,
6- лопасть,
7- корпус редукционного клапана, 8- собственно клапан шарового типа, 10- регулировочный винт,
11-штифт,
12- шпилька.
Масленый насос компрессора КТ-6

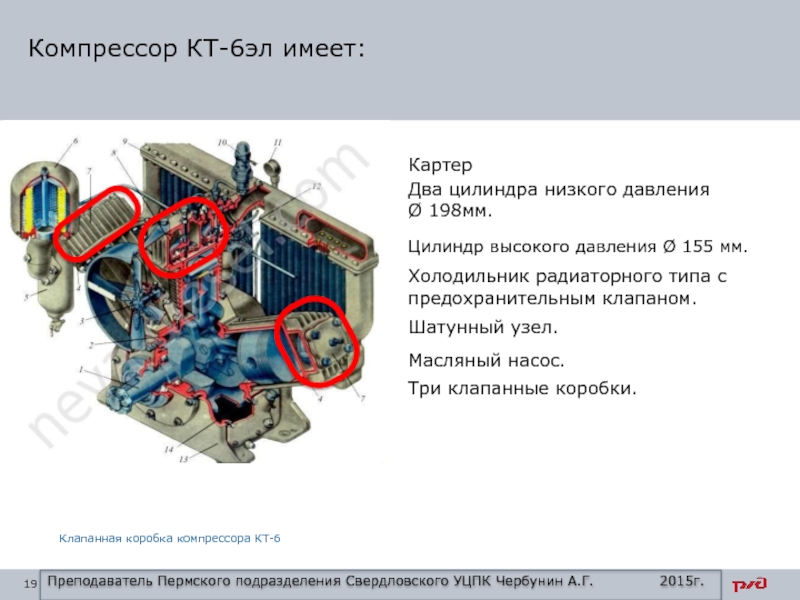

Слайд 19Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Три клапанные коробки.
Клапанная коробка компрессора КТ-6

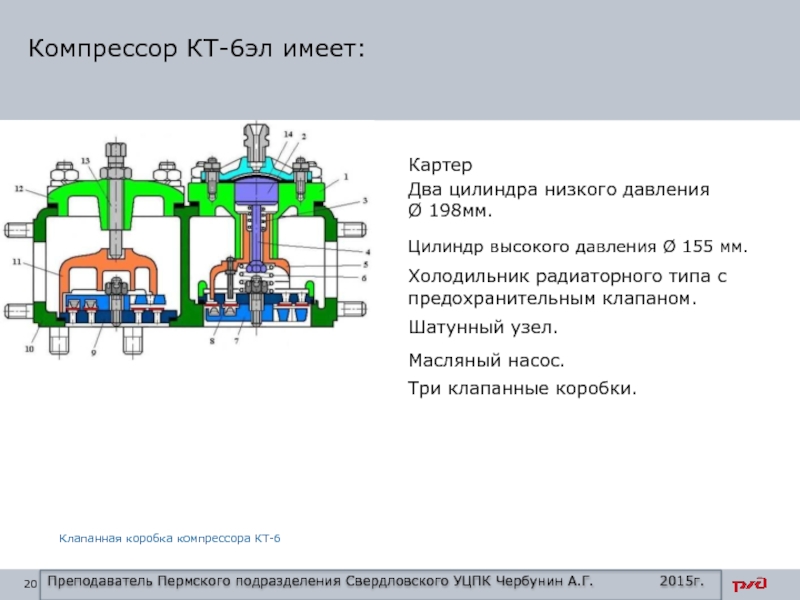

Слайд 20Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Три клапанные коробки.
Клапанная коробка компрессора КТ-6
Слайд 21Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Три клапанные коробки.

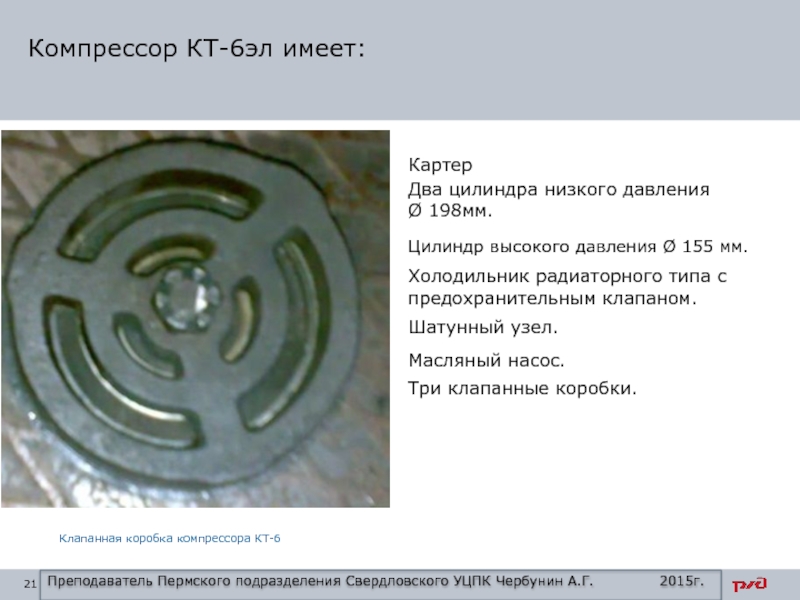

Клапанная коробка компрессора КТ-6
Всасывающий (а) и нагнетательный (б) клапаны компрессора КТ-6
1- седла, 2- большие клапанные пластины,
3- малые клапанные пластины, 4- конические ленточные пружины, 5- обоймы (упоры),
6- корончатые гайки, 7- шпильки

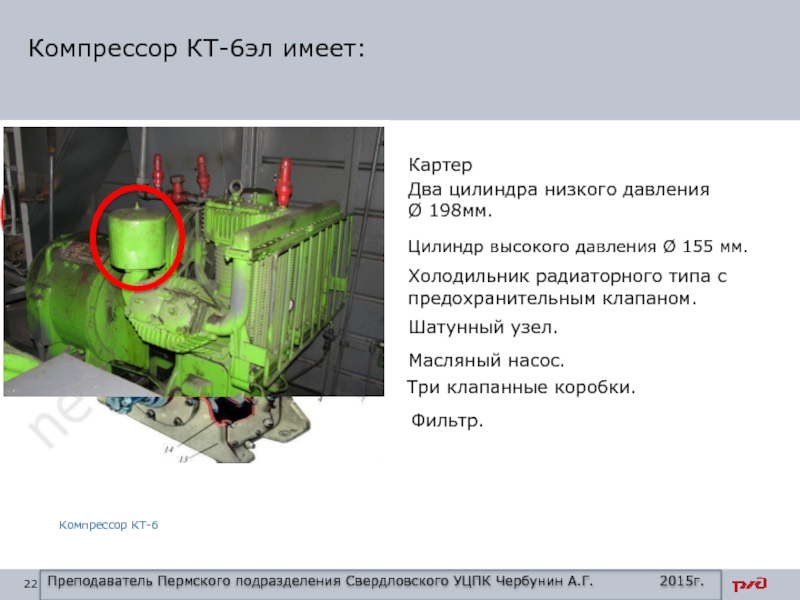

Слайд 22Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Три клапанные коробки.
Компрессор КТ-6
Фильтр.

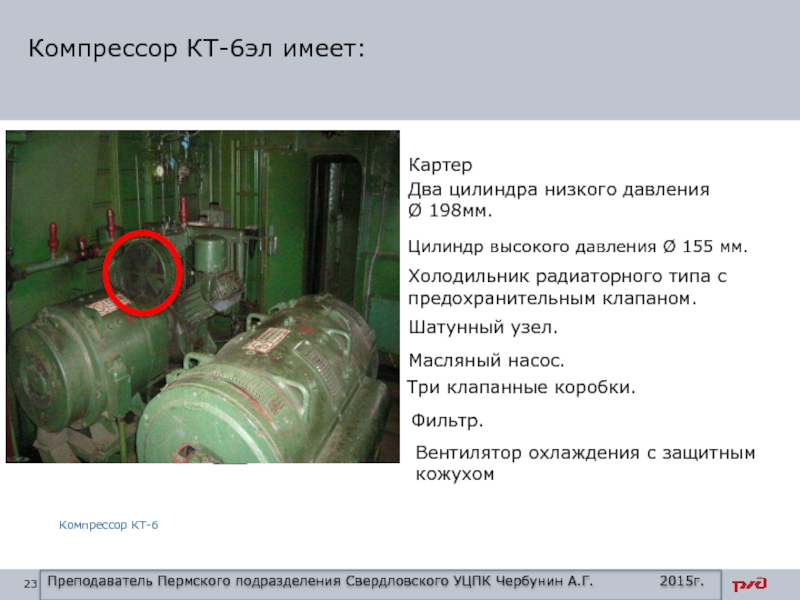

Слайд 23Компрессор КТ-6эл имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Три клапанные коробки.
Компрессор КТ-6
Фильтр.
Вентилятор охлаждения с защитным кожухом

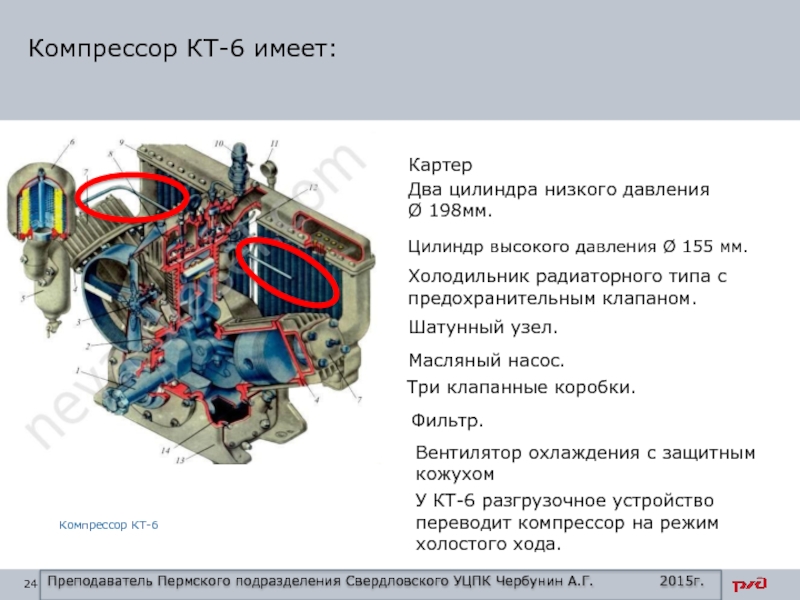

Слайд 24Компрессор КТ-6 имеет:
Картер
Два цилиндра низкого давления Ø 198мм.
Цилиндр
высокого давления Ø 155 мм.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Холодильник радиаторного типа с предохранительным клапаном.
Шатунный узел.
Масляный насос.
Три клапанные коробки.
Компрессор КТ-6
Фильтр.
Вентилятор охлаждения с защитным кожухом
У КТ-6 разгрузочное устройство переводит компрессор на режим холостого хода.

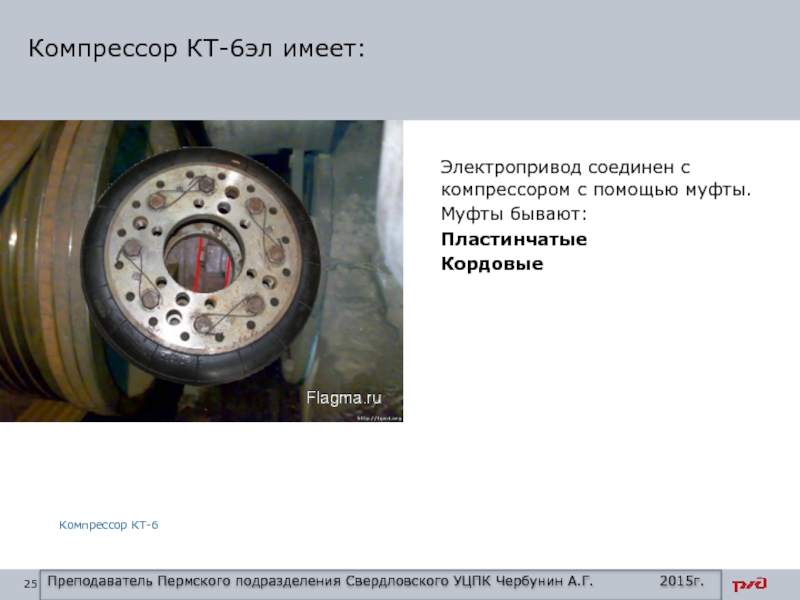

Слайд 25Компрессор КТ-6эл имеет:
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Электропривод соединен с компрессором с
помощью муфты.Муфты бывают:
Пластинчатые
Кордовые
Компрессор КТ-6

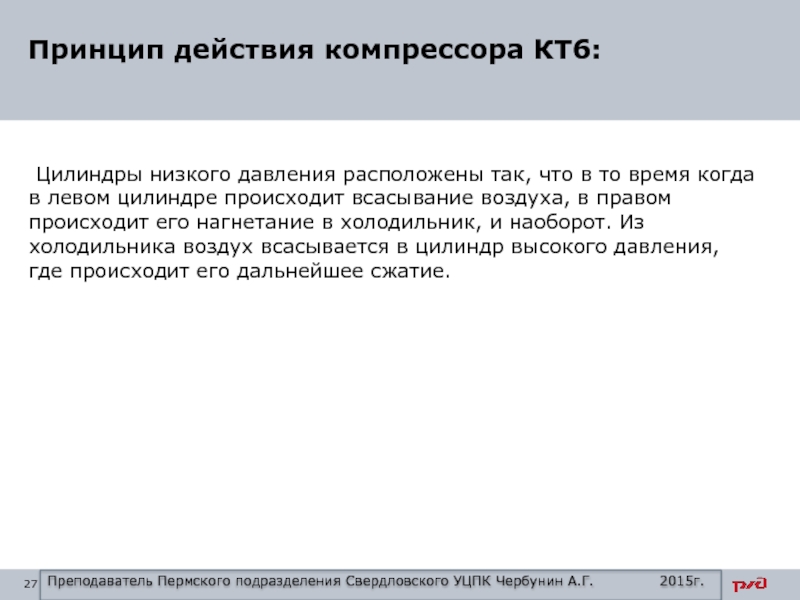

Слайд 27 Цилиндры низкого давления расположены так, что в то время когда
в левом цилиндре происходит всасывание воздуха, в правом происходит его
нагнетание в холодильник, и наоборот. Из холодильника воздух всасывается в цилиндр высокого давления, где происходит его дальнейшее сжатие.Принцип действия компрессора КТ6:
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.

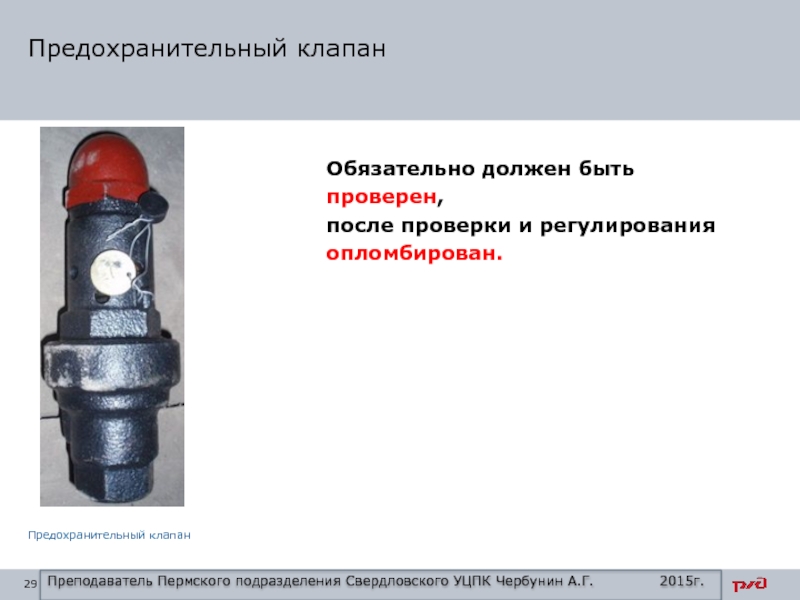

Слайд 29Предохранительный клапан
Предохранительный клапан
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Обязательно должен быть
проверен,
после проверки и
регулирования опломбирован.
Слайд 30Устройство предохранительного клапана
Предохранительный клапан
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Корпус;
Тарельчатый клапан;
Стакан;
Регулировочная пружина;
Защитный колпак;
Регулировочная
гайка;Направляющая.
Место пломбирования
Слайд 31Предохранительный клапан
Предохранительный клапан
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Клапан высокого давления №Э216
отличается от
Клапана
низкого давления №216Размерами регулировочной пружины
А так же диаметром и количеством атмосферных отверстий.
Клапан высокого давления №Э216
на давление 9-10 кгс/см2;
Клапана низкого давления №216
на давление 3,5-4 кгс/см2;
Клапаны регулируются:
Слайд 33 Износ компрессионных колец;
Плохое прилегание пластин всасывающих клапанов;
Засорение воздушных фильтров;
Самопроизвольное срабатывание
предохранительного клапана;
Нарушение уплотнений цилиндров и холодильника;
Обрыв пальца или шатуна.
(цветом выделены
причины, которые может устранить непосредственно помощник машиниста)Снижение производительности
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.
Возможные причины
возникновения неисправности:

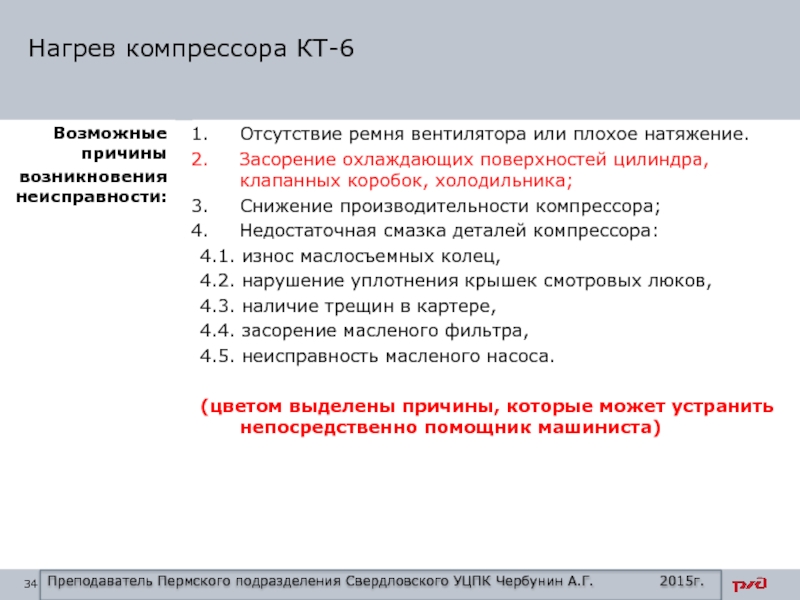

Слайд 34 Отсутствие ремня вентилятора или плохое натяжение.
Засорение охлаждающих поверхностей цилиндра, клапанных
коробок, холодильника;
Снижение производительности компрессора;
Недостаточная смазка деталей компрессора:
4.1. износ маслосъемных колец,
4.2.
нарушение уплотнения крышек смотровых люков,4.3. наличие трещин в картере,
4.4. засорение масленого фильтра,
4.5. неисправность масленого насоса.
(цветом выделены причины, которые может устранить непосредственно помощник машиниста)
Нагрев компрессора КТ-6
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.
Возможные причины
возникновения неисправности:
Слайд 35 Износ пружины или разрегулирование клапана;
Уменьшение объема холодильника;
Пропуск всасывающего клапана в
цилиндр высокого давления;
Самопроизвольное срабатывание предохранительного клапана
Преподаватель Пермского подразделения Свердловского УЦПК
Чербунин А.Г. 2015г. Возможные причины
возникновения неисправности:

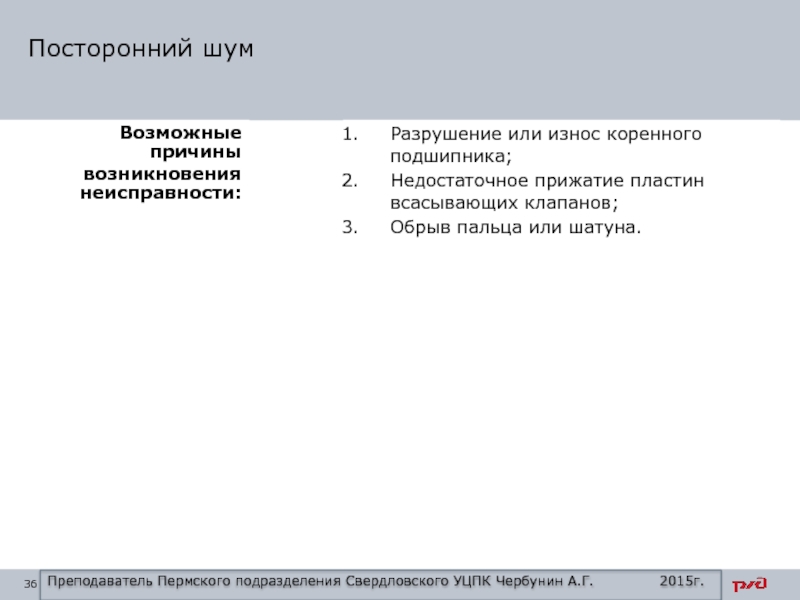

Слайд 36Разрушение или износ коренного подшипника;
Недостаточное прижатие пластин всасывающих клапанов;
Обрыв пальца
или шатуна.
Посторонний шум
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г. Возможные причины
возникновения неисправности:

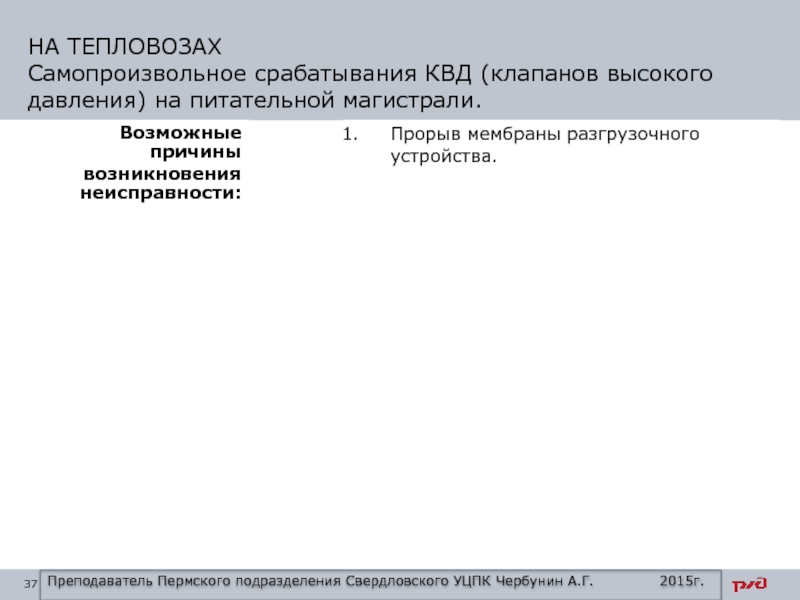

Слайд 37Прорыв мембраны разгрузочного устройства.
НА ТЕПЛОВОЗАХ
Самопроизвольное срабатывания КВД (клапанов высокого давления)
на питательной магистрали.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г. Возможные причины
возникновения неисправности:
Слайд 39Проверяется крепление
Компрессора
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Привода
и состояние соединительной муфты
Осматривать надо снизу
(наклонившись), т.к. с верху имеется защитный кожух.Вот так выглядят неисправные муфты!

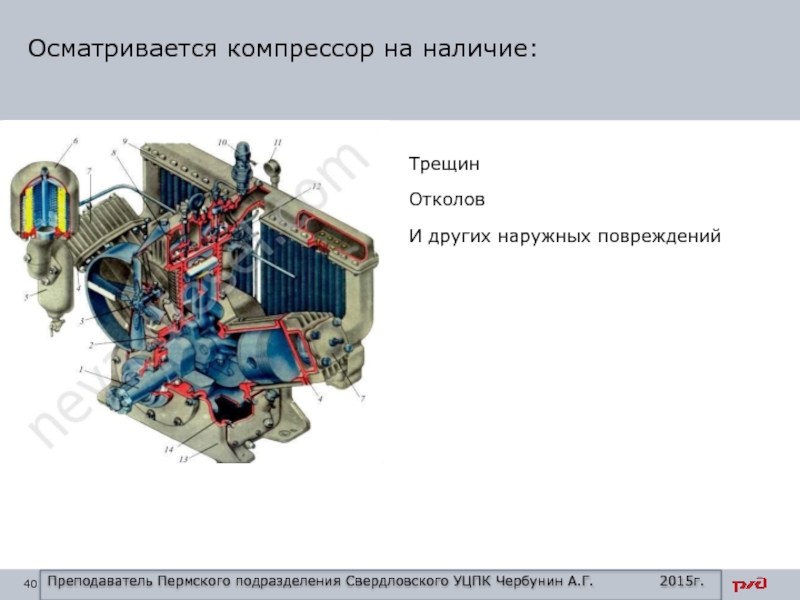

Слайд 40Осматривается компрессор на наличие:
Трещин
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Отколов
И других наружных повреждений
Слайд 41Проверяется наличие и натяжение ремня привода вентилятора охлаждения.
При работе компрессора
вентилятор должен вертеться.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.А ремень не должен проскальзывать.
Слайд 42Проверяется уровень масла в картере.
Только через некоторое время после остановки
компрессора.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.Вытащить щуп, протереть его и вставить обратно.
Вытащить щуп повторно.
Уровень масла должен быть между рисками.

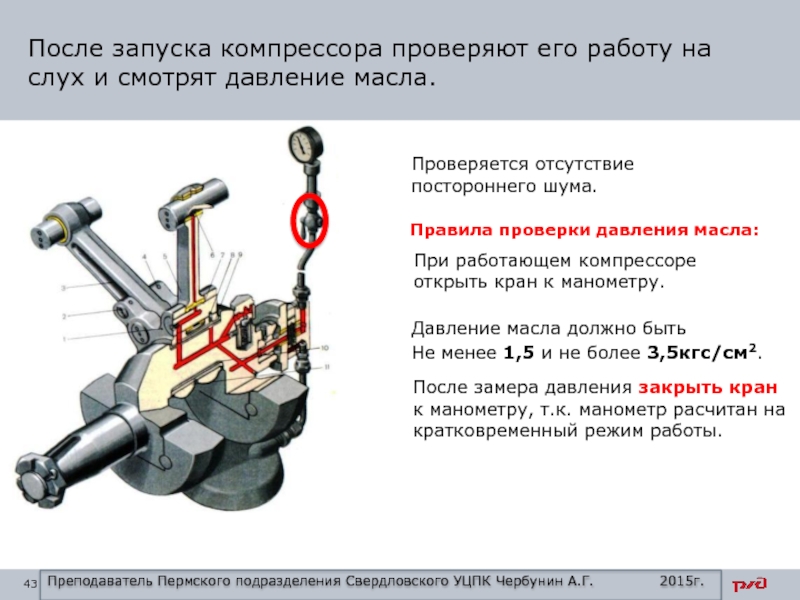

Слайд 43После запуска компрессора проверяют его работу на слух и смотрят
давление масла.
Проверяется отсутствие постороннего шума.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.Правила проверки давления масла:
При работающем компрессоре открыть кран к манометру.
Давление масла должно быть
Не менее 1,5 и не более 3,5кгс/см2.
После замера давления закрыть кран к манометру, т.к. манометр расчитан на кратковременный режим работы.
Слайд 44Проверяется производительность компрессора:
Условия:
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
Закрутить ручной тормоз;
КрМ 395 в
IV положение;КВТ 254 во II положение;
Замерить время повышения давления в ГР с 7 до 8 кгс/см2
Параметры:
ВЛ-11 объем ГР – 1500л – за 30 сек.
ВЛ-11м объем ГР – 2000л – за 40 сек.
При большем объеме ГР время увеличивается пропорционально.
Уточнение: Две секции и один компрессор.
Слайд 45Слить конденсат с холодильника:
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.
При работающем компрессоре открыть
краны продувки холодильника.После продувки обязательно перекрыть краны.

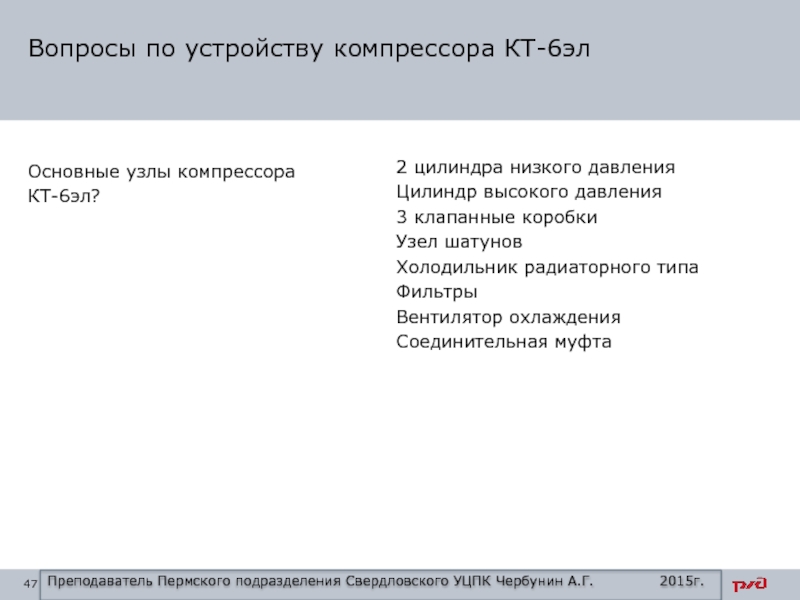

Слайд 47Вопросы по устройству компрессора КТ-6эл
Основные узлы компрессора
КТ-6эл?
2 цилиндра низкого давления
Цилиндр
высокого давления
3 клапанные коробки
Узел шатунов
Холодильник радиаторного типа
Фильтры
Вентилятор охлаждения
Соединительная муфта
Преподаватель Пермского
подразделения Свердловского УЦПК Чербунин А.Г. 2015г.
Слайд 48Вопросы по устройству компрессора КТ-6эл
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин
А.Г. 2015г.
число цилиндров:
трехцилиндровый.
2. расположение
цилиндров:W-образный.
3. число степеней сжатия:
двухступенчатый.
4. привод:
электродвигатель.
Классификация компрессора
КТ-6эл?
Слайд 49Вопросы по компрессору КТ-6эл
Порядок замера уровня масла в картере компрессора
КТ-6эл?
Через некоторое время после остановки компрессора.
Вытащить щуп, протереть его и
вставить обратно.Вытащить щуп повторно.
Уровень масла должен быть между рисками.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.
Слайд 50Вопросы по компрессору КТ-6эл
Условия и параметры при проверке производительности компрессора
КТ-6эл?
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г.
2015г.Условия:
Закрутить ручной тормоз;
КрМ 395 в IV положение;
КВТ 254 во II положение;
Замерить время повышения давления в ГР с 7 до 8 кгс/см2
Параметры:
ВЛ-11 объем ГР – 1500л – за 30 сек.
ВЛ-11м объем ГР – 2000л – за 40 сек.
При большем объеме ГР время увеличивается пропорционально.
Уточнение: Две секции и один компрессор.

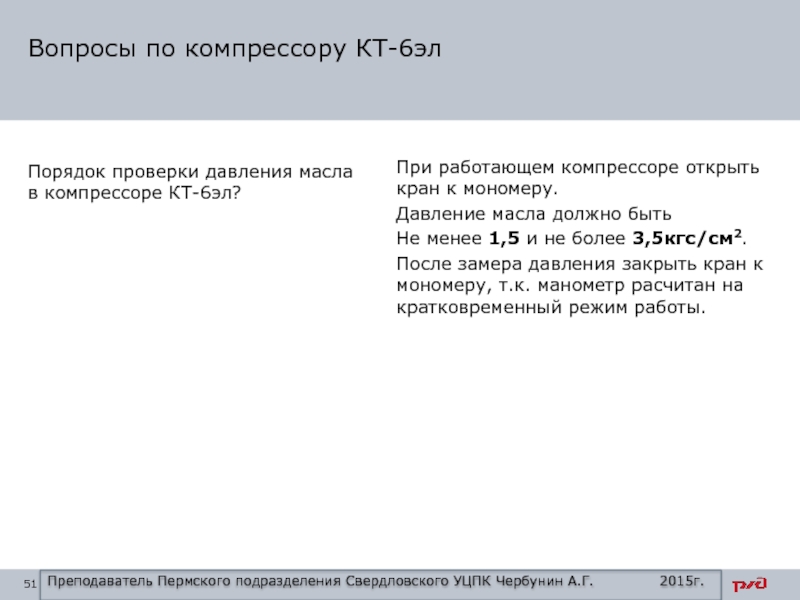

Слайд 51Вопросы по компрессору КТ-6эл
Порядок проверки давления масла в компрессоре КТ-6эл?
При
работающем компрессоре открыть кран к мономеру.
Давление масла должно быть
Не менее
1,5 и не более 3,5кгс/см2.После замера давления закрыть кран к мономеру, т.к. манометр расчитан на кратковременный режим работы.
Преподаватель Пермского подразделения Свердловского УЦПК Чербунин А.Г. 2015г.
