ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство

Раздел 4. Конструкция автомобиля
Тема 4.2. Сцепление
УРОК № 110
Фрикционное однодисковое

с периферийными, центральной и конической, пружинами
Учебник МАДИ Основы конструкции автомобиля, Глава 3 Трансмиссия, стр. 126,
Иванов A.M., Солнцев А.Н., Гаевский В.В. и др.
Учебник Автомобили:Теория и конструкция автомобиля и двигателя, Глава 31 Сцепление, стр. 398. В.К.ВАХЛАМОВ, М.Г.ШАТРОВ, под редакцией д-ра техн. наук, профессора А. А. ЮРЧЕВСКОГО
Учебник для студ. учреждений сред. проф. Образования Автомобили: Устройство автотранспортных средств, Глава 14. Трансмиссия, стр. 277, Пузанков А.Г.

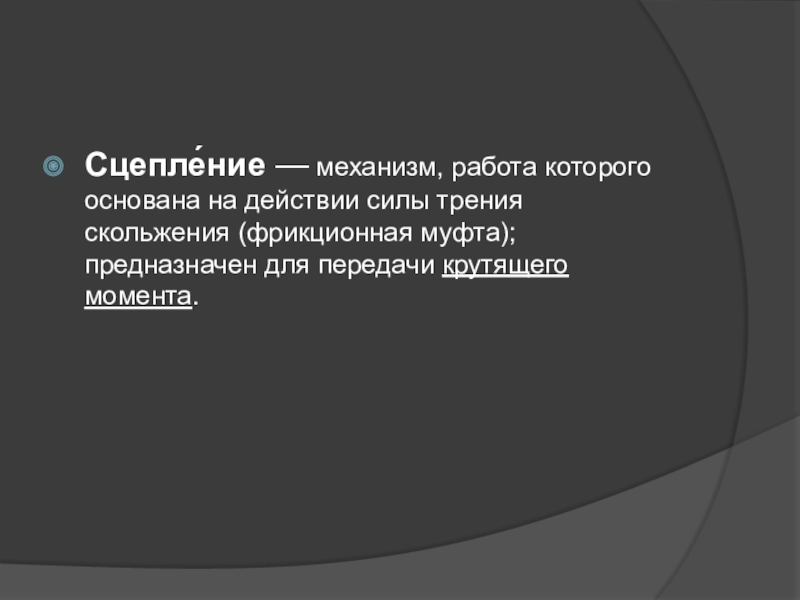

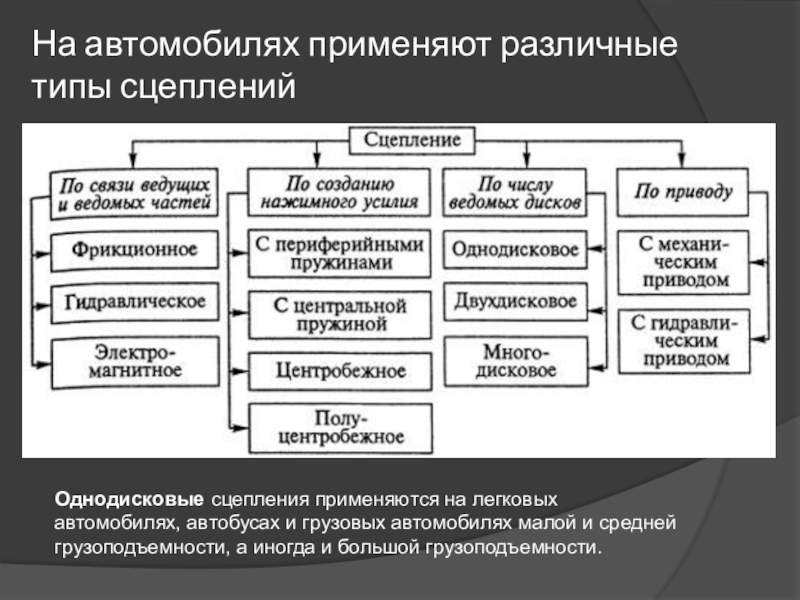

предназначен для передачи крутящего момента.

автобусах и грузовых автомобилях малой и средней грузоподъемности, а иногда

и большой грузоподъемности.

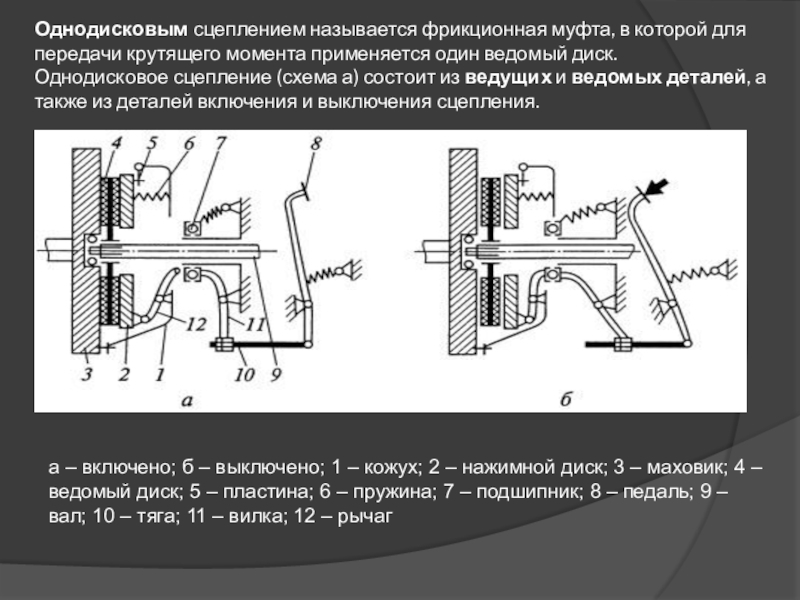

применяется один ведомый диск. Однодисковое сцепление (схема а) состоит из ведущих и ведомых деталей,

а также из деталей включения и выключения сцепления.

а – включено; б – выключено; 1 – кожух; 2 – нажимной диск; 3 – маховик; 4 – ведомый диск; 5 – пластина; 6 – пружина; 7 – подшипник; 8 – педаль; 9 – вал; 10 – тяга; 11 – вилка; 12 – рычаг

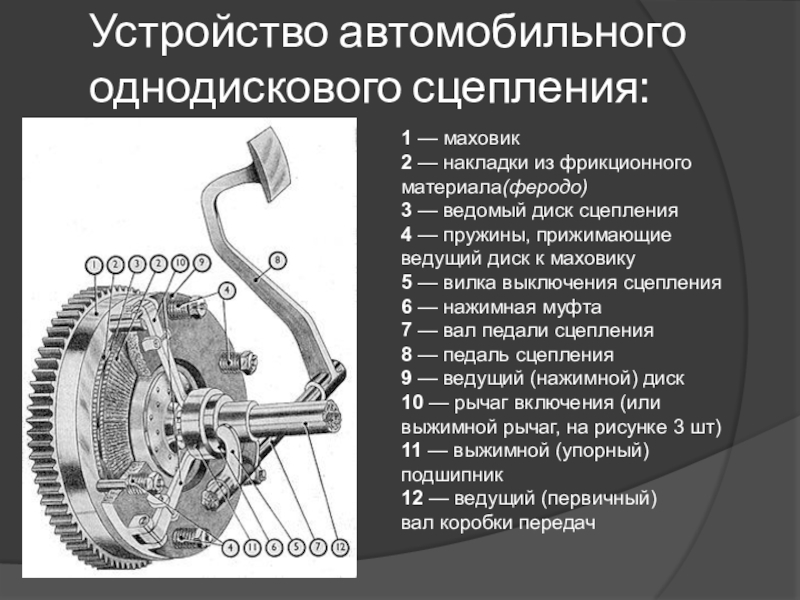

диск сцепления 4 — пружины, прижимающие ведущий диск к маховику 5 — вилка выключения сцепления 6 —

нажимная муфта 7 — вал педали сцепления 8 — педаль сцепления 9 — ведущий (нажимной) диск 10 — рычаг включения (или выжимной рычаг, на рисунке 3 шт) 11 — выжимной (упорный) подшипник 12 — ведущий (первичный) вал коробки передач

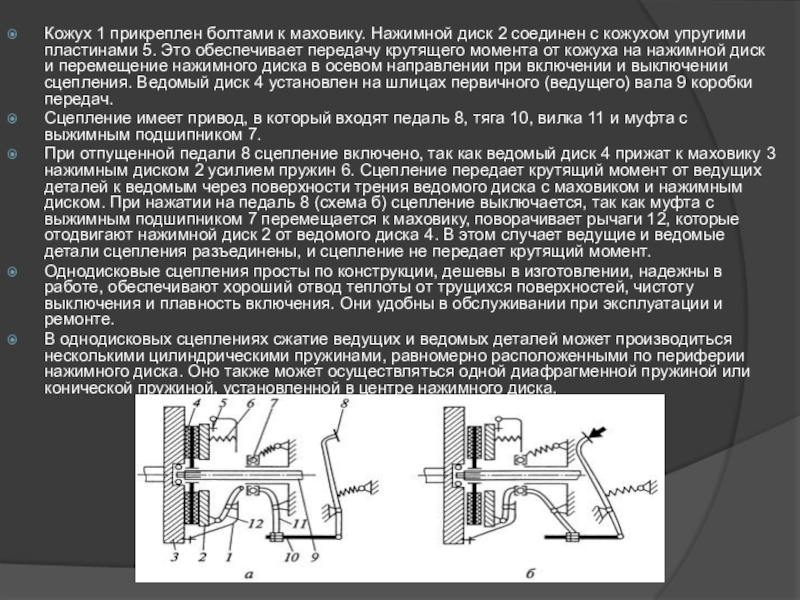

кожухом упругими пластинами 5. Это обеспечивает передачу крутящего момента от

кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при включении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.
Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7.
При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль 8 (схема б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случает ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.
Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.

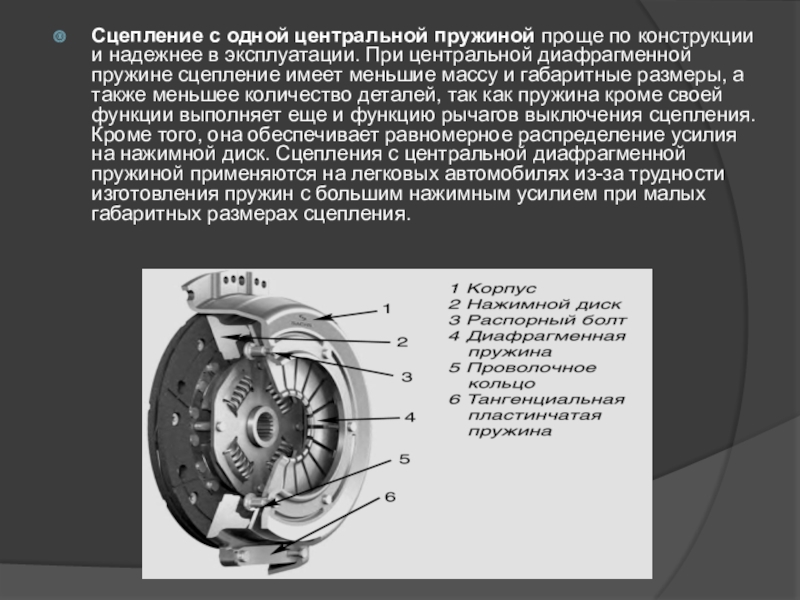

В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конической пружиной, установленной в центре нажимного диска.

эксплуатации. При центральной диафрагменной пружине сцепление имеет меньшие массу и габаритные размеры,

а также меньшее количество деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выключения сцепления. Кроме того, она обеспечивает равномерное распределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным усилием при малых габаритных размерах сцепления.

при включении сцепления

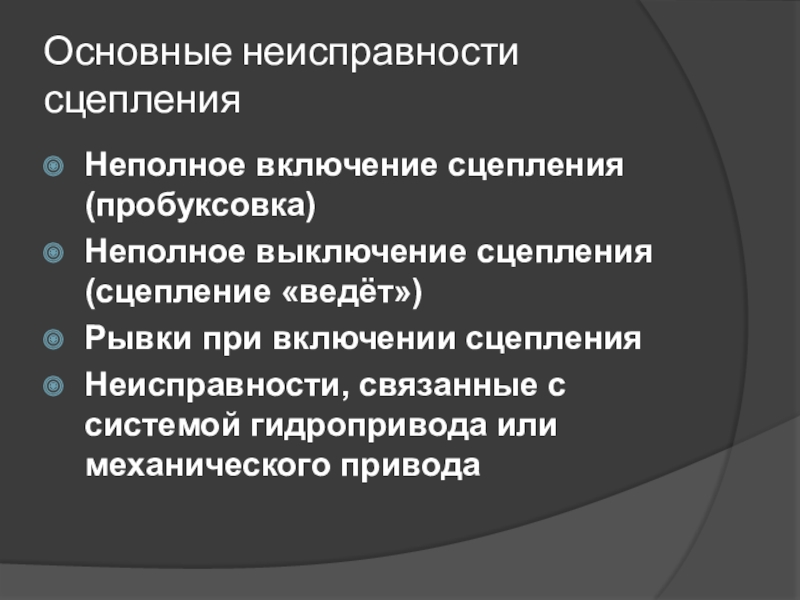

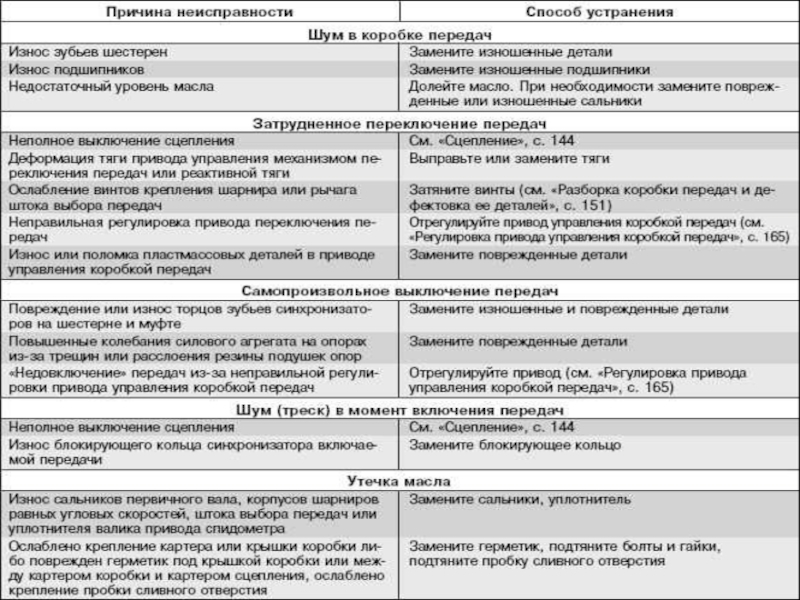

Неисправности, связанные с системой гидропривода или механического привода
