УрТИСИ, 2012САЛИФОВ Ильнур ИлдаровичАрхитектура подсистемы ISUPISUP (ISDN User Part) - подсистема пользователя цифровой сети интегрального обслуживания (ISDN). Является частью протокола ОКС №7.Предполагает перенос сигнальной информации сети ISDN через инфраструктуру ТфОП. Для

Слайды и текст этой презентации

Слайд 1Дисциплина “Цифровые сети интегрального обслуживания”
2012 г.
САЛИФОВ Ильнур Илдарович
Подсистема ISUP

Дисциплина “Цифровые сети интегрального обслуживания” 2012 г.САЛИФОВ Ильнур ИлдаровичПодсистема ISUP

Слайд 2УрТИСИ, 2012
САЛИФОВ Ильнур Илдарович
Архитектура подсистемы ISUP

ISUP (ISDN User Part) -

подсистема пользователя цифровой сети интегрального обслуживания (ISDN). Является частью протокола

ОКС №7.

Предполагает перенос сигнальной информации сети ISDN через инфраструктуру ТфОП. Для переноса информации подсистема ISUP использует услуги, предоставляемые подсистемой передачи сообщений (MTP – message transfer part).
УрТИСИ, 2012САЛИФОВ Ильнур ИлдаровичАрхитектура подсистемы ISUPISUP (ISDN User Part) - подсистема пользователя цифровой сети интегрального обслуживания (ISDN).

Слайд 3УрТИСИ, 2012
САЛИФОВ Ильнур Илдарович

В ОКС-7 сигнальная информация организуется в виде

пакетов, которые передаются между пунктами сигнализации в виде сообщений переменной

длины (сигнальные единицы) трех типов: MSU (Message Signalling Unit), LSSU (Link Status Signal Unit), FISU (Fill-in Signal Unit).

Подсистемы ISUP для обмена сигнальной информацией между собой используют только MSU (значащие сигнальные единицы):

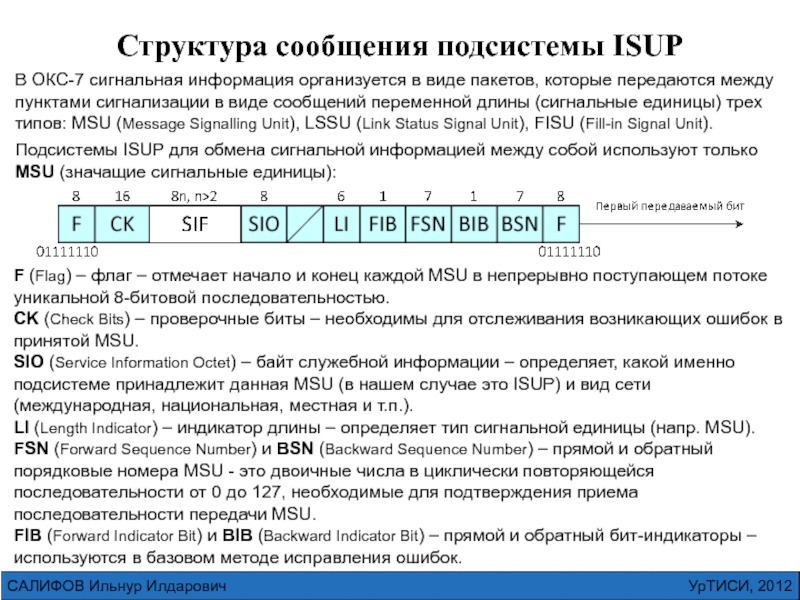

Структура сообщения подсистемы ISUP


F (Flag) – флаг – отмечает начало и конец каждой MSU в непрерывно поступающем потоке уникальной 8-битовой последовательностью.
CK (Check Bits) – проверочные биты – необходимы для отслеживания возникающих ошибок в принятой MSU.
SIO (Service Information Octet) – байт служебной информации – определяет, какой именно подсистеме принадлежит данная MSU (в нашем случае это ISUP) и вид сети (международная, национальная, местная и т.п.).
LI (Length Indicator) – индикатор длины – определяет тип сигнальной единицы (напр. MSU).
FSN (Forward Sequence Number) и BSN (Backward Sequence Number) – прямой и обратный порядковые номера MSU - это двоичные числа в циклически повторяющейся последовательности от 0 до 127, необходимые для подтверждения приема последовательности передачи MSU.
FIB (Forward Indicator Bit) и BIB (Backward Indicator Bit) – прямой и обратный бит-индикаторы – используются в базовом методе исправления ошибок.

УрТИСИ, 2012САЛИФОВ Ильнур ИлдаровичВ ОКС-7 сигнальная информация организуется в виде пакетов, которые передаются между пунктами сигнализации в

Слайд 4УрТИСИ, 2012
САЛИФОВ Ильнур Илдарович

SIF (Signaling Information Field) – поле сигнальной

информации - предназначено для передачи полезной информации по сети ОКС-7

(в т.ч. ISUP). МТР не распознает содержимое SIF, кроме этикетки маршрутизации, т.е. прозрачно передает информацию внутри SIF.
DPC (Destination Point Code) – код пункта назначения – указывает номер пункта, которому адресовано сообщение.
OPC (Originating Point Code) – код исходящего пункта – определяет номер пункта, от которого исходит сообщение.
SLS (Signaling Link Selection) – поле выбора сигнального звена – используется в случае необходимости для управления разделением нагрузки между сигнальными звеньями (путями).
CIC (Circuit Identification Code) – код идентификации канала – ассоциирует каждое сообщение ISUP с нужным разговорным каналом или сессией.
Сигнальная информация – сигнальные сообщения сети ISDN, содержащие команды и их параметры.

Структура поля SIF

УрТИСИ, 2012САЛИФОВ Ильнур ИлдаровичSIF (Signaling Information Field) – поле сигнальной информации - предназначено для передачи полезной информации

Слайд 5УрТИСИ, 2012
САЛИФОВ Ильнур Илдарович

Базовое соединение создается для тех вызовов, которые

не содержат запроса никаких дополнительных услуг. Дополнительные услуги создаются еще

одной подсистемой ОКС-7 – SCCP.

Подсистема ISUP предусматривает две возможности передачи адресных сигналов:
Блоком (en block) – исходящая станция инициирует сигнальный обмен только после приема всех цифр номера вызываемого абонента.
С наложением (overlap) – исходящая станция начинает сигнальный обмен сразу, как только получит достаточно цифр для того, что бы направить вызов к следующей станции.

Сообщения Release (RELEASE) и Release Complete (RELEASE COMPLETE) существуют как в ISDN так и в ISUP, и хотя они и носят одинаковые названия, однако отличаются друг от друга и имеют разные форматы.

Процедура сигнализации ISUP для базового вызова

УрТИСИ, 2012САЛИФОВ Ильнур ИлдаровичБазовое соединение создается для тех вызовов, которые не содержат запроса никаких дополнительных услуг. Дополнительные

Слайд 6УрТИСИ, 2012
САЛИФОВ Ильнур Илдарович
Алгоритм базового соединения

с передачей адреса блоком


УрТИСИ, 2012САЛИФОВ Ильнур ИлдаровичАлгоритм базового соединения
