Понятие о параметрическом резонансе
Содержание
- 1. Понятие о параметрическом резонансе
- 2. Характер качки при параметрическом резонансеКачка при входе
- 3. Качка на нерегулярном волненииКачка судна на нерегулярном
- 4. Обеспеченность амплитуды качки Качка судна на реальном
- 5. Значительный и средний углы крена при качкеЗначительный угол крена:Средний угол крена:1/3 соответствует обеспеченности примерно 14%
- 6. Использование универсальной диаграммы РемезаХарактеристики нерегулярной качки судоводитель
- 7. h3% = 5м (определена визуально); к= 22сОбласть резонансак=22сh3% = 5мh3% = 5м
- 8. Сравнение качки на регулярном и нерегулярном волненииСредние
- 9. Около 50% аварий от потери остойчивости судном происходит при движении судна на попутном волнении(курсовые углы 18045о)
- 10. Опасность возникает при следующих условиях:Скорость хода судна
- 11. Опасность движения на попутном волненииКрайними положениями, занимаемыми
- 12. Судно на подошве волныСущественного изменения остойчивости не
- 13. Опасные скорости при движении судна на попутном
- 14. Опасная скорость при движении судна на попутном
- 15. Рекомендации для судоводителейРуководящий документ РД 31.00.57.2-91 -
- 16. Штормовая диаграмма БогдановаДиаграммы А.И. Богданова разрабатываются индивидуально
- 17. Vs, узлh0, мh0minh0maxЗона усиленной бортовой качкиБезопасная зонаБезопасная зонаЗона параметрического резонансаЗона пониженнойостойчивостиVsпх
- 18. Диаграмма БогдановаВ зоне пониженной остойчивости время, в
- 19. Скачать презентанцию
Характер качки при параметрическом резонансеКачка при входе судна в параметрический резонанс происходит с быстро нарастающей амплитудойТакая качка может представлять очень серьезную опасность для судна – вплоть до опрокидывания
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
Слайды и текст этой презентации
Слайд 1Понятие о параметрическом резонансе
Параметрический резонанс – это значительное увеличение амплитуды
Причина возникновения параметрического резонанса – периодическое изменение остойчивости судна при качке

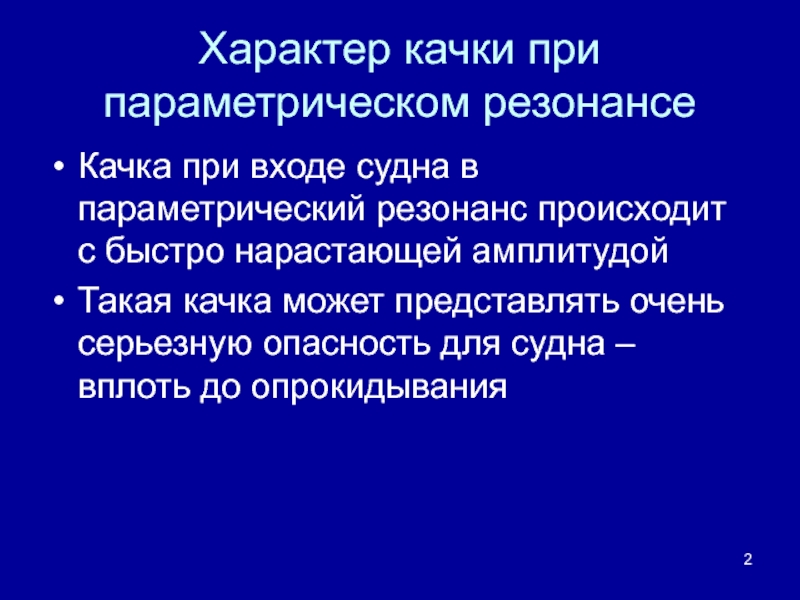

Слайд 2Характер качки при параметрическом резонансе
Качка при входе судна в параметрический
резонанс происходит с быстро нарастающей амплитудой
Такая качка может представлять очень
серьезную опасность для судна – вплоть до опрокидывания

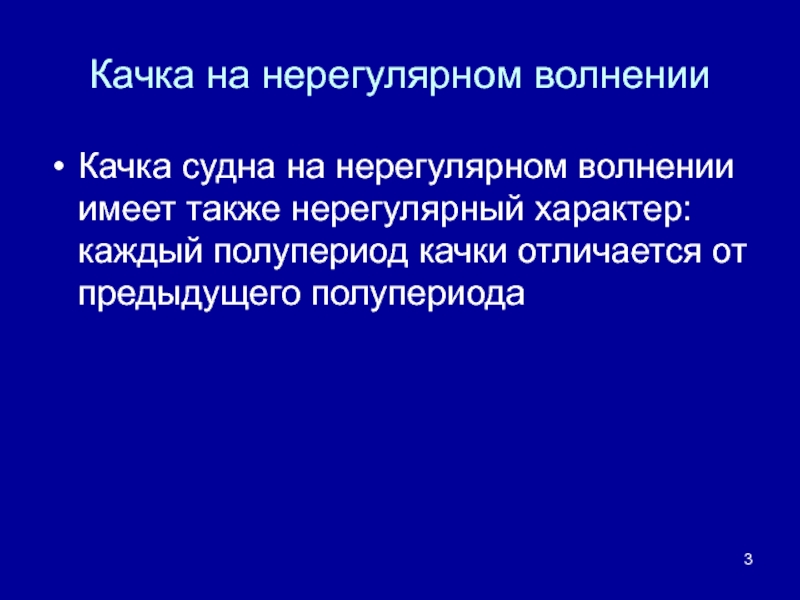

Слайд 3Качка на нерегулярном волнении
Качка судна на нерегулярном волнении имеет также
нерегулярный характер: каждый полупериод качки отличается от предыдущего полупериода

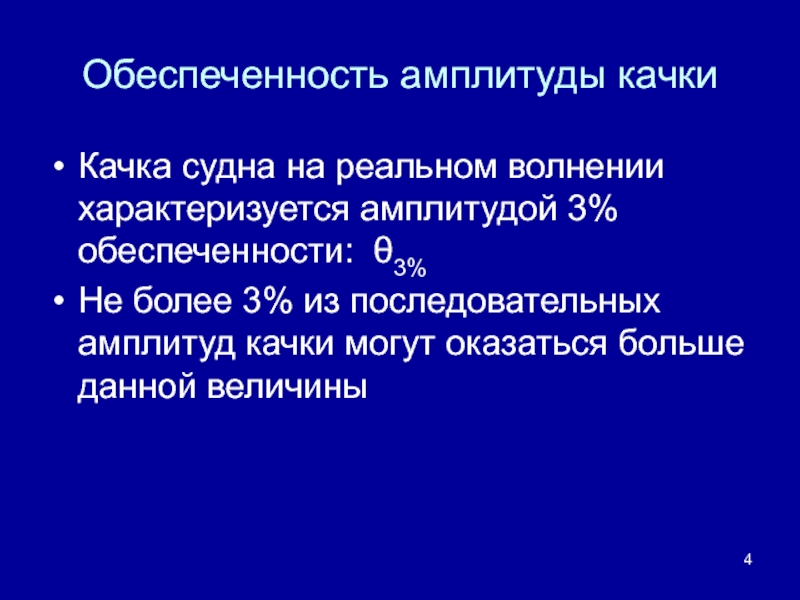

Слайд 4Обеспеченность амплитуды качки
Качка судна на реальном волнении характеризуется амплитудой
3% обеспеченности: 3%
Не более 3% из последовательных амплитуд качки могут
оказаться больше данной величины
Слайд 5Значительный и средний углы крена при качке
Значительный угол крена:
Средний угол
крена:
1/3 соответствует обеспеченности примерно 14%

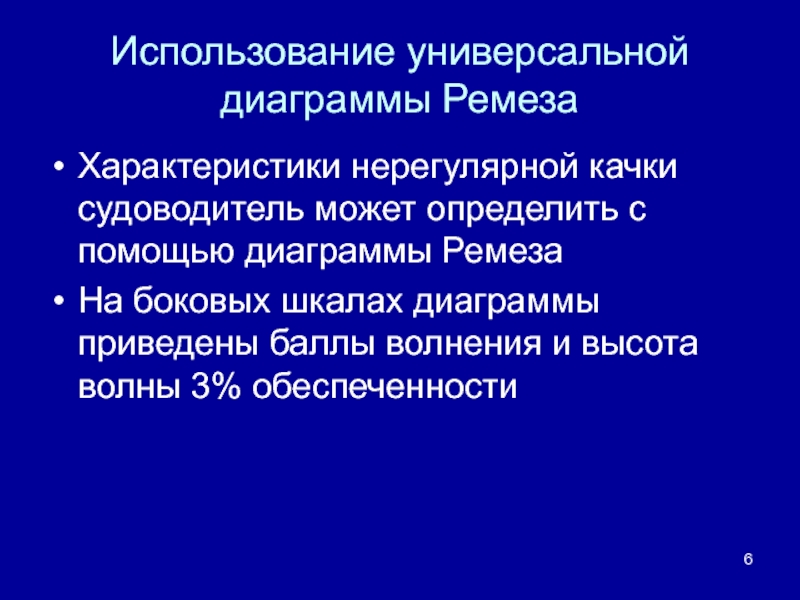

Слайд 6Использование универсальной диаграммы Ремеза
Характеристики нерегулярной качки судоводитель может определить с
помощью диаграммы Ремеза
На боковых шкалах диаграммы приведены баллы волнения и
высота волны 3% обеспеченности
Слайд 8Сравнение качки на регулярном и нерегулярном волнении
Средние углы крена на
нерегулярном волнении при резонансе несколько меньше, чем на регулярном волнении
Зона
резонанса на нерегулярном волнении уже, чем на регулярном волнении
Слайд 9

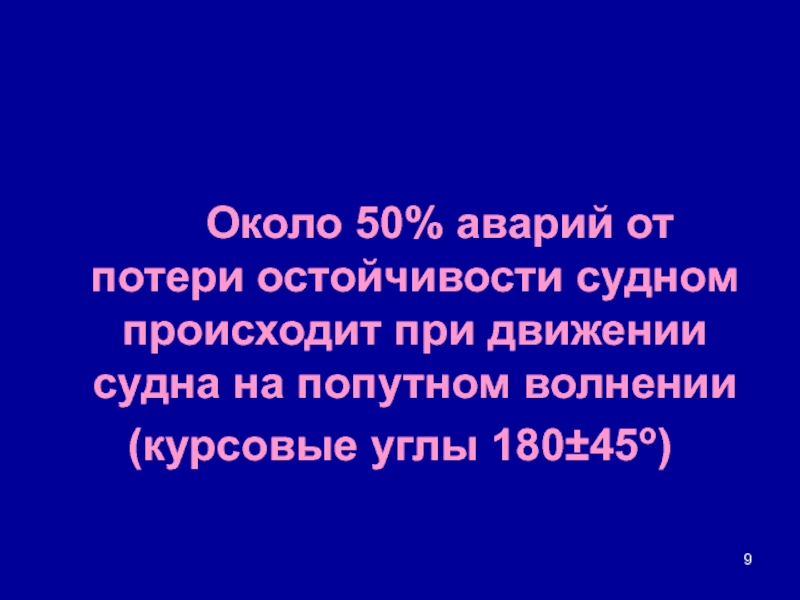

Около 50% аварий от потери остойчивости судном происходит при движении
судна на попутном волнении
(курсовые углы 18045о)
Слайд 10Опасность возникает при следующих условиях:
Скорость хода судна равна скорости волнения
Длина
судна равна длине волны
V = C и
L = Судно движется вместе с волной, ватерлиния имеет волновой профиль
к = ; к = 0

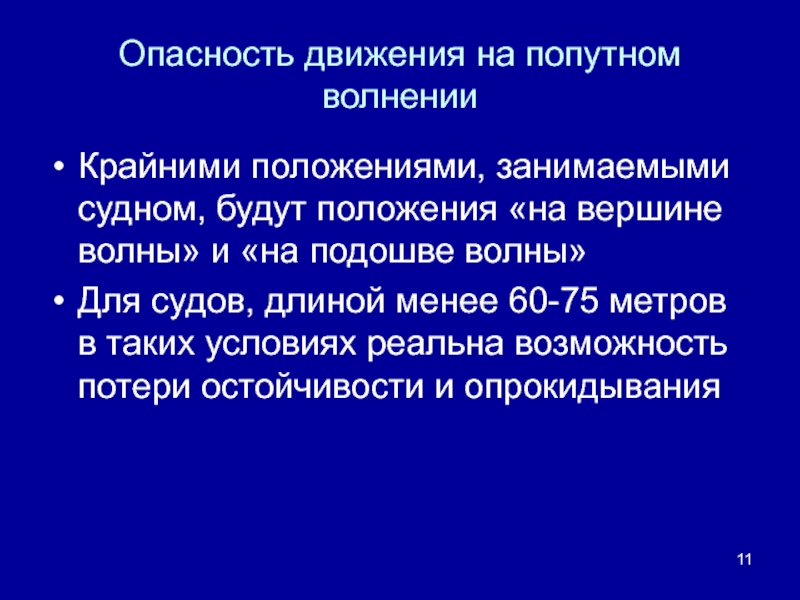

Слайд 11Опасность движения на попутном волнении
Крайними положениями, занимаемыми судном, будут положения
«на вершине волны» и «на подошве волны»
Для судов, длиной менее
60-75 метров в таких условиях реальна возможность потери остойчивости и опрокидывания

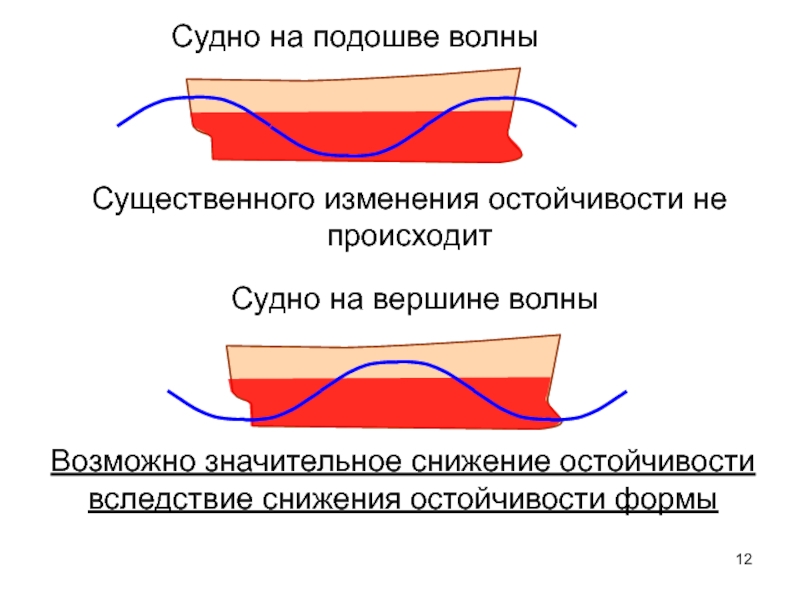

Слайд 12Судно на подошве волны
Существенного изменения остойчивости не происходит
Судно на вершине
волны
Возможно значительное снижение остойчивости вследствие снижения остойчивости формы

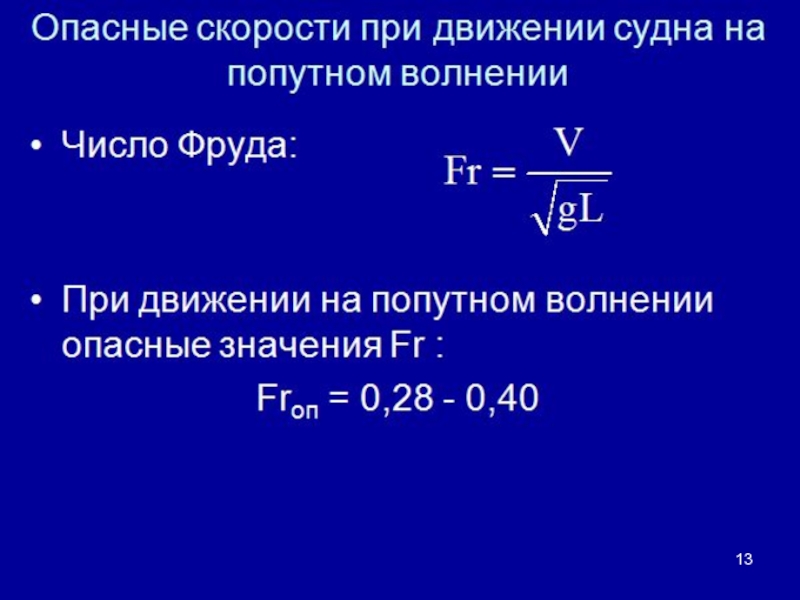

Слайд 13Опасные скорости при движении судна на попутном волнении
Число Фруда:
При движении
на попутном волнении опасные значения Fr :
Frоп = 0,28
- 0,40
Слайд 14Опасная скорость при движении судна на попутном волнении при L
= :
Для определения опасного режима может использоваться диаграмма Ремеза
(кривая к = )

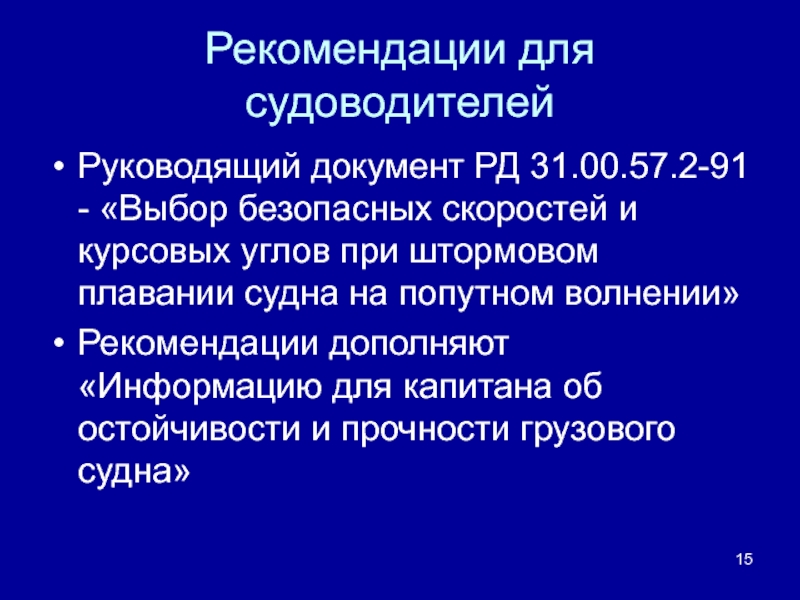

Слайд 15Рекомендации для судоводителей
Руководящий документ РД 31.00.57.2-91 - «Выбор безопасных скоростей
и курсовых углов при штормовом плавании судна на попутном волнении»
Рекомендации
дополняют «Информацию для капитана об остойчивости и прочности грузового судна»

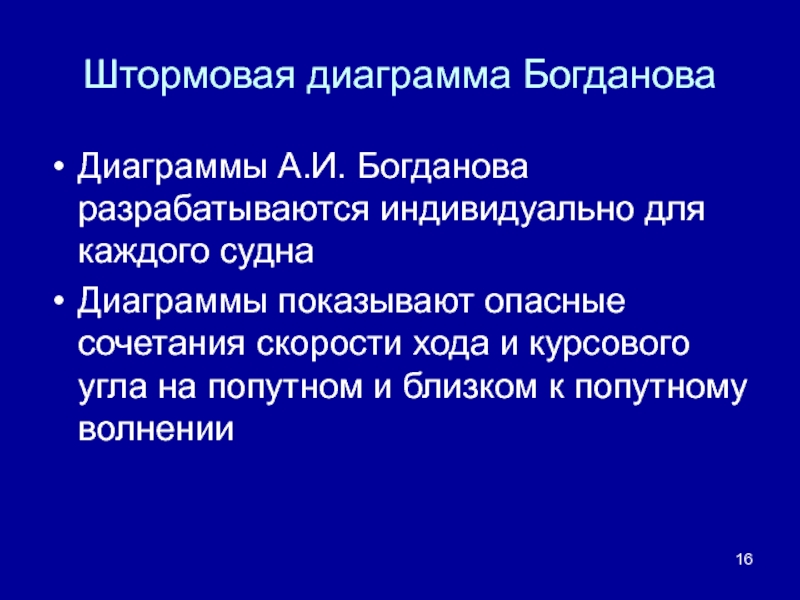

Слайд 16Штормовая диаграмма Богданова
Диаграммы А.И. Богданова разрабатываются индивидуально для каждого судна
Диаграммы
показывают опасные сочетания скорости хода и курсового угла на попутном
и близком к попутному волнении

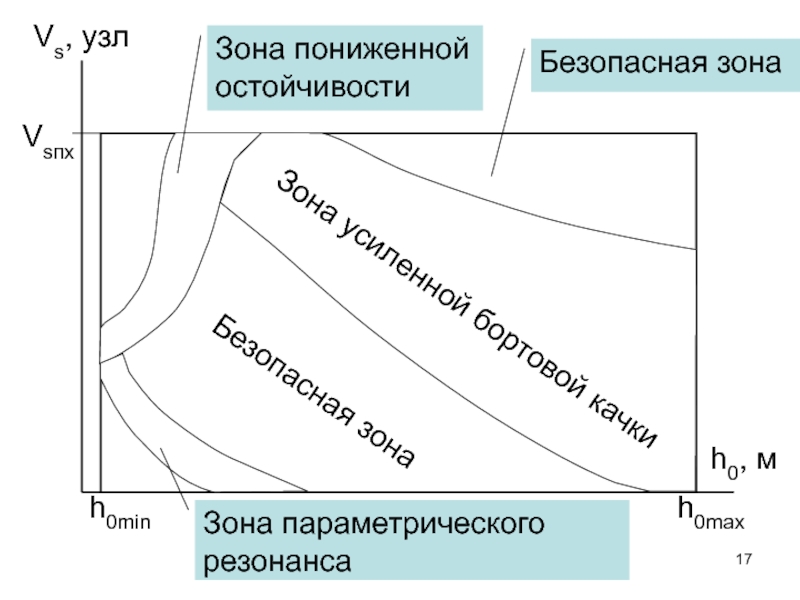

Слайд 17Vs, узл
h0, м
h0min
h0max
Зона усиленной бортовой качки
Безопасная зона
Безопасная зона
Зона параметрического резонанса
Зона
пониженной
остойчивости
Vsпх

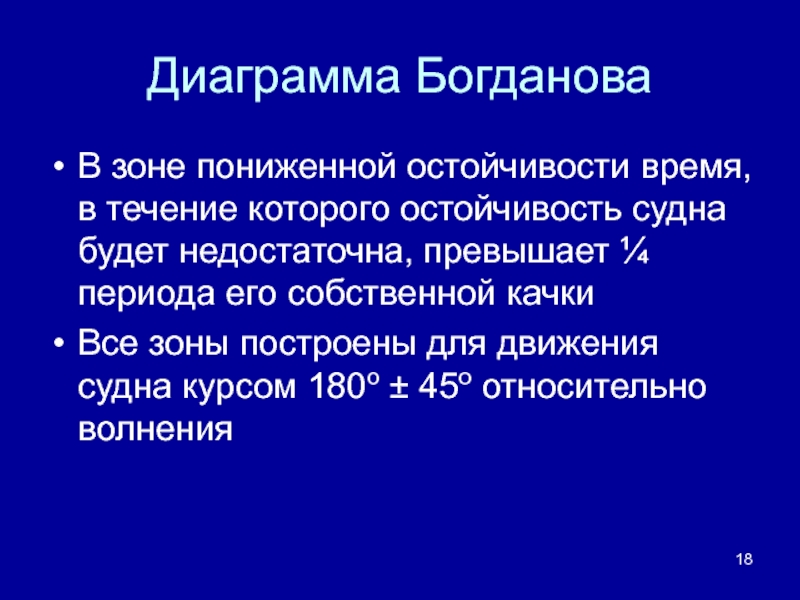

Слайд 18Диаграмма Богданова
