Портативный прибор идентификации (ППИ) лесо - и пиломатериалов лиственных и

пород древесины «Кедр»

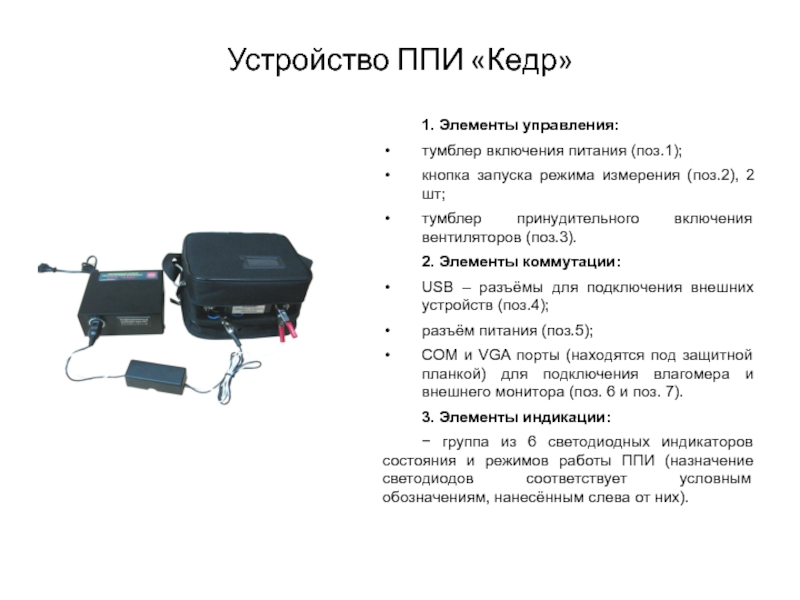

измерения (поз.2), 2 шт;
тумблер принудительного включения вентиляторов (поз.3).

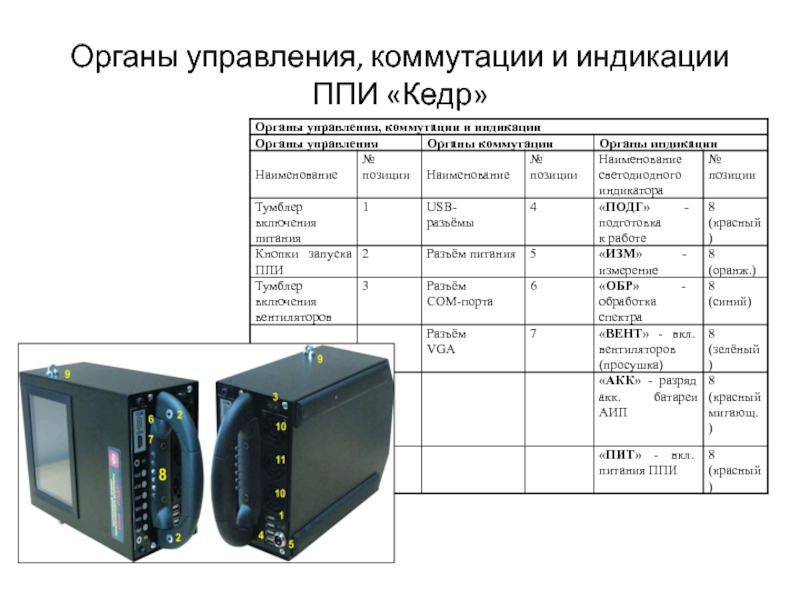

2. Элементы коммутации:
USB

– разъёмы для подключения внешних устройств (поз.4);
разъём питания (поз.5);
COM и VGA порты (находятся под защитной планкой) для подключения влагомера и внешнего монитора (поз. 6 и поз. 7).
3. Элементы индикации:
− группа из 6 светодиодных индикаторов состояния и режимов работы ППИ (назначение светодиодов соответствует условным обозначениям, нанесённым слева от них).

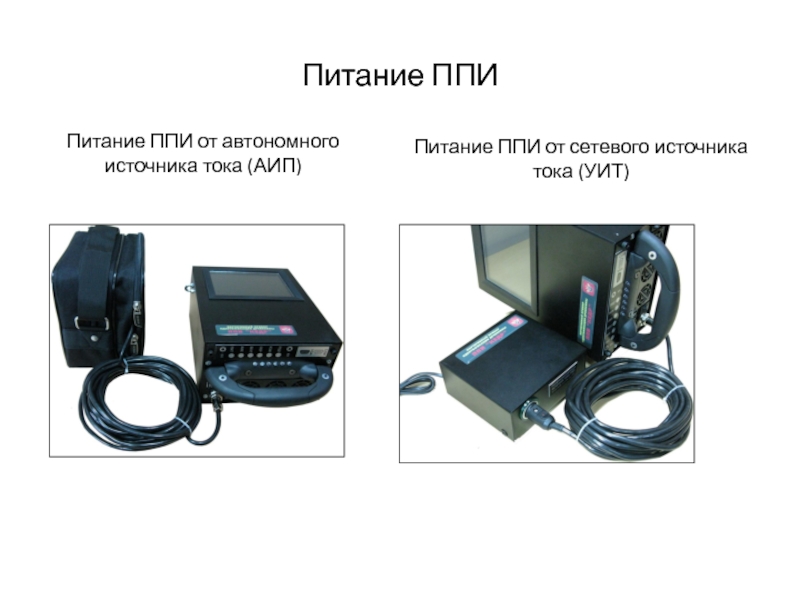

от сетевого источника тока (УИТ)

укладка №2
ППИ размещается в 2-х укладочных кейсах:
укладка №1 - моноблок,

влагомер и цифровая камера
Укладка №2) – остальные элементы из комплекта поставки (ЗИП-О)

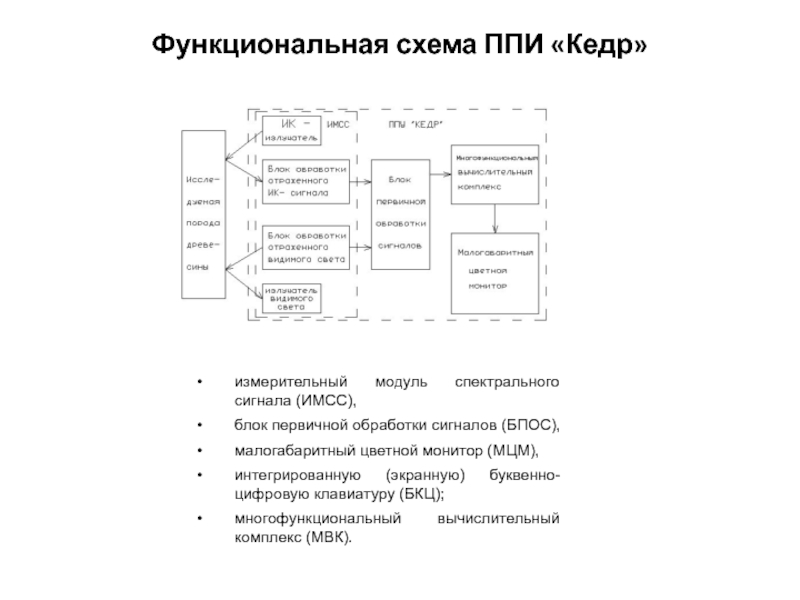

сигналов (БПОС),
малогабаритный цветной монитор (МЦМ),
интегрированную (экранную) буквенно-цифровую клавиатуру (БКЦ);
многофункциональный вычислительный

комплекс (МВК).

породы древесины и сравнении его с эталонным.

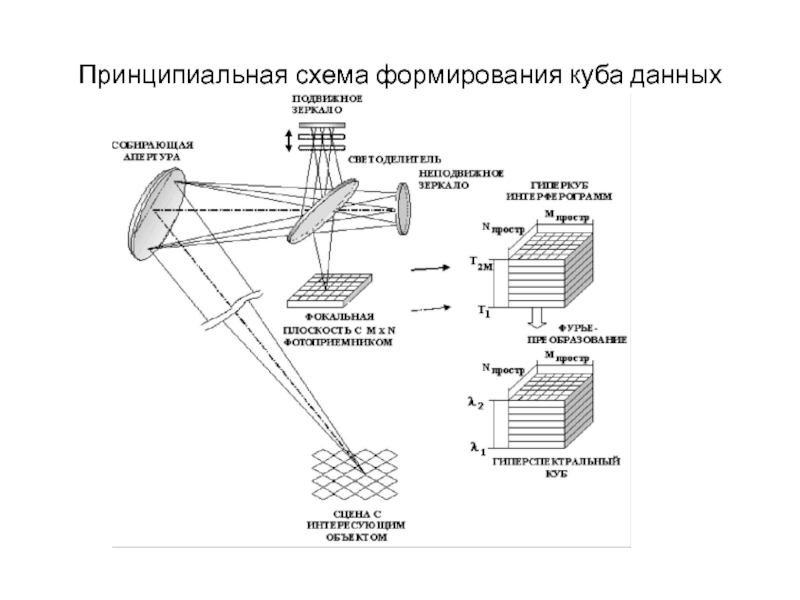

Облучающий сигнал формируется

двумя излучателями: видимого в диапазоне длин волн (400…800) нм и ИК диапазона – (1500…3500)нм, рис.3.14.

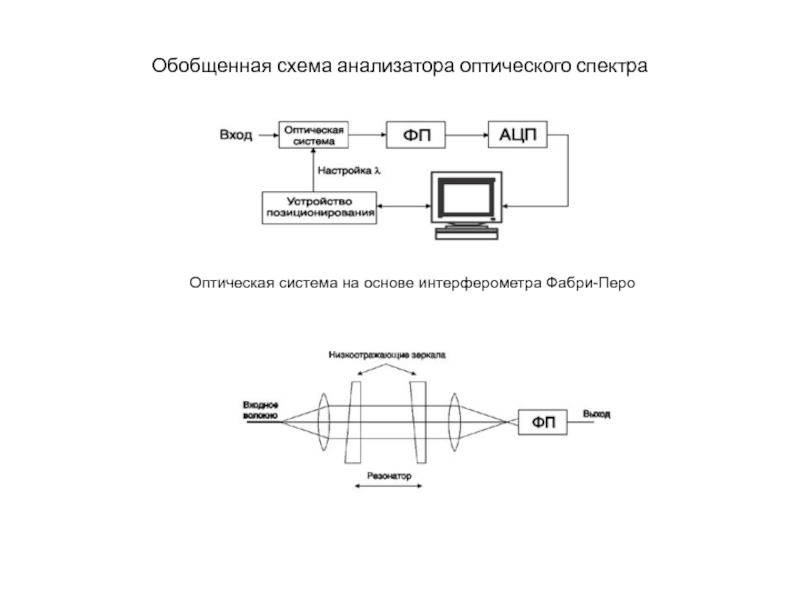

Сигнал отражается от торцевой поверхности и попадает на вход соответствующего блока обработки (ИК – диапазона или видимого света) и измеряется в двух полосах частот.
Их выходные сигналы объединяются в блоке предварительной обработки сигналов.
В МВК выполняется:
расчёт параметров отражённых спектров;
сравнение полученного спектра с имеющимся в базе данных и при его совпадении выносит решение о породе исследуемой древесины.
Результат анализа выводится на малогабаритном цветном мониторе (МЦМ), в виде речевого сообщения и заносится в протокол.

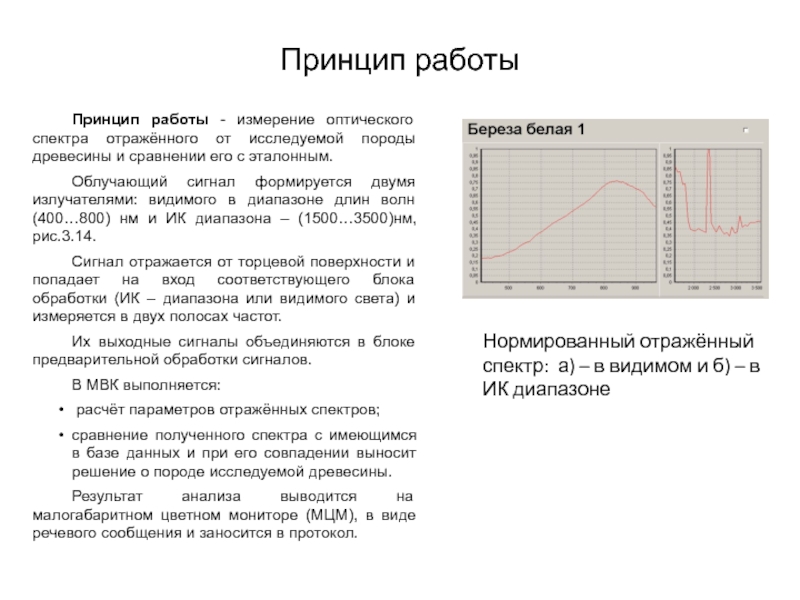

Нормированный отражённый спектр: а) – в видимом и б) – в ИК диапазоне

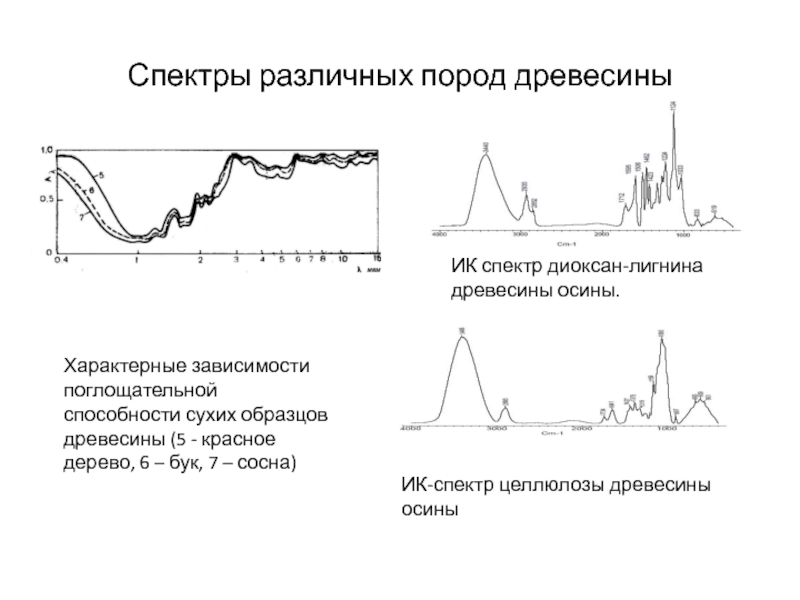

(5 - красное дерево, 6 – бук, 7 – сосна)
ИК

спектр диоксан-лигнина древесины осины.

ИК-спектр целлюлозы древесины осины
