Построение зубчатого зацепления вручную карандашом
Содержание
- 1. Построение зубчатого зацепления вручную карандашом

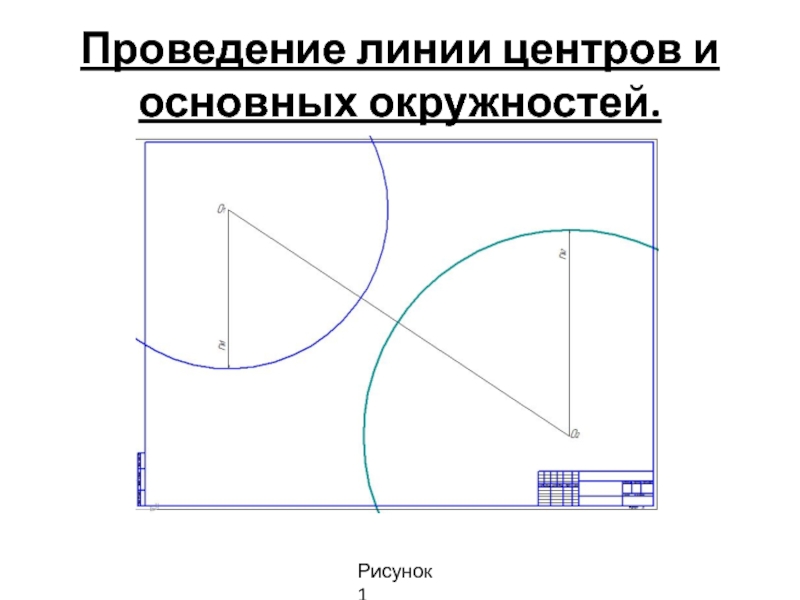

- 2. Проведение линии центров и основных окружностей.Рисунок 1
- 3. Построение касательной и получение точки – полюса зацепления. Рисунок 2

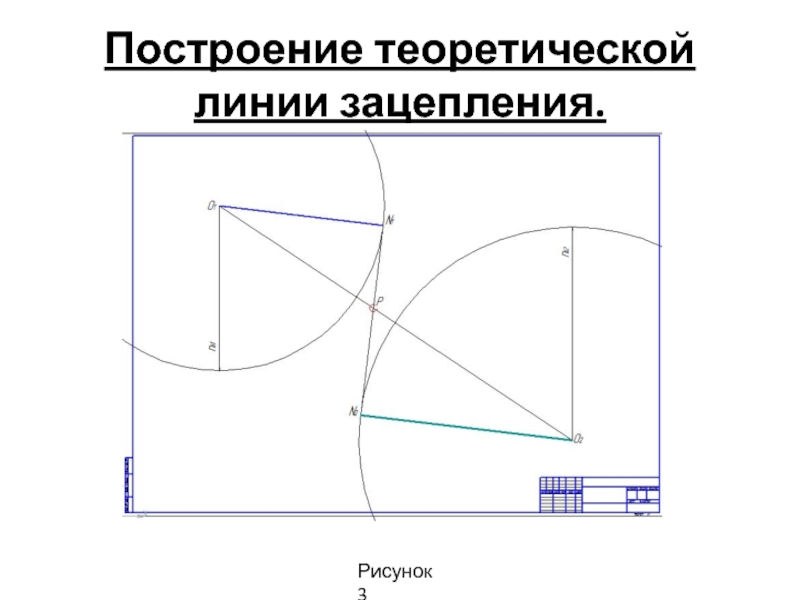

- 4. Построение теоретической линии зацепления.Рисунок 3

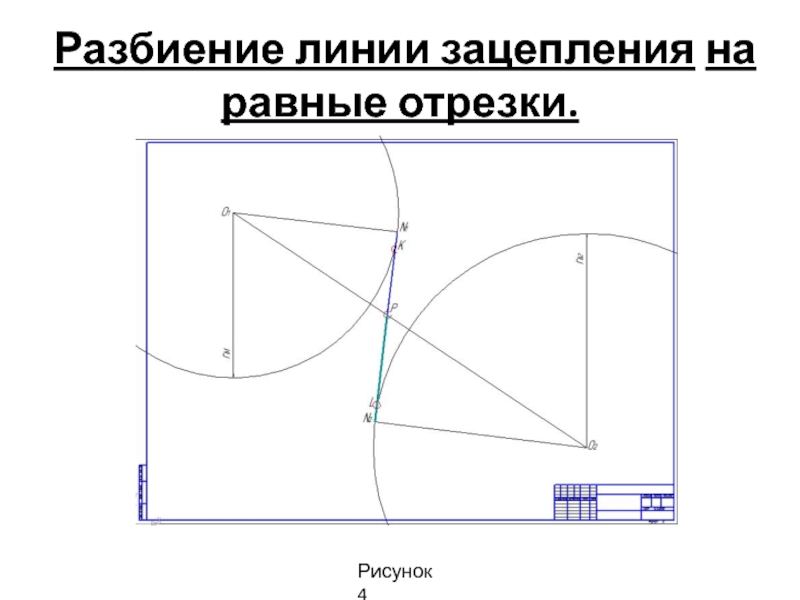

- 5. Разбиение линии зацепления на равные отрезки.Рисунок 4
- 6. Построение кривых линий – нижних частей эвольвент.Рисунок 5

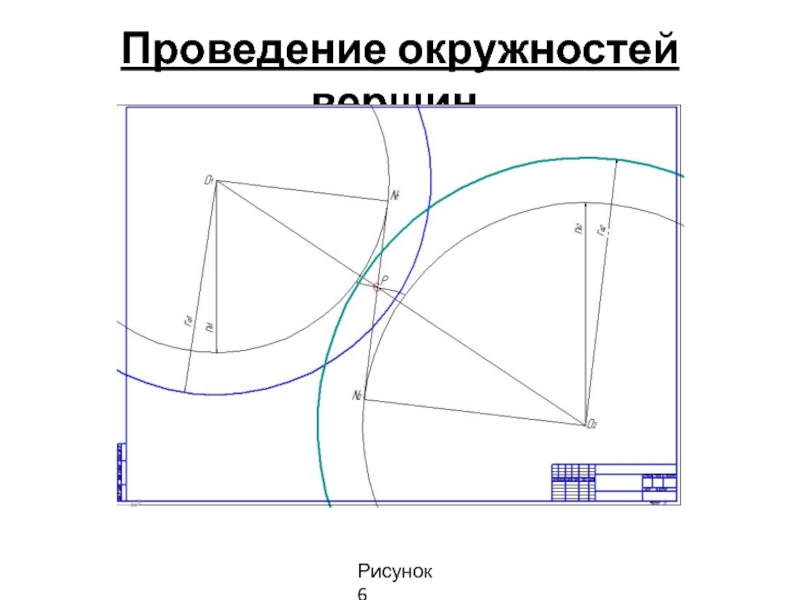

- 7. Проведение окружностей вершин.Рисунок 6
- 8. Проведение делительных окружностей.Рисунок 7

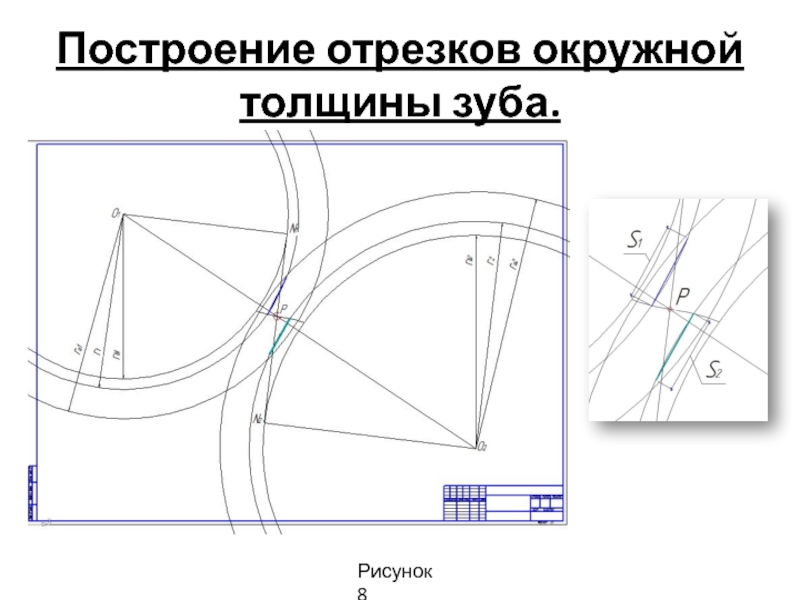

- 9. Построение отрезков окружной толщины зуба.Рисунок 8

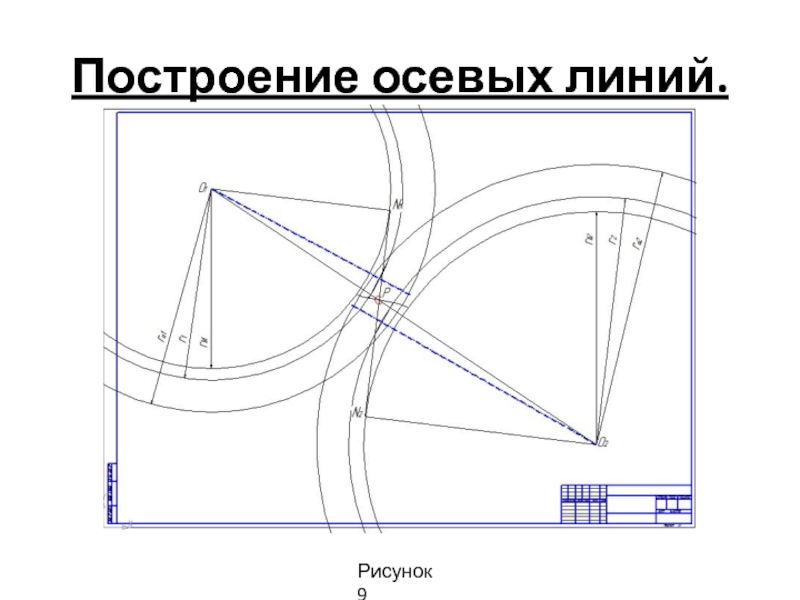

- 10. Построение осевых линий.Рисунок 9

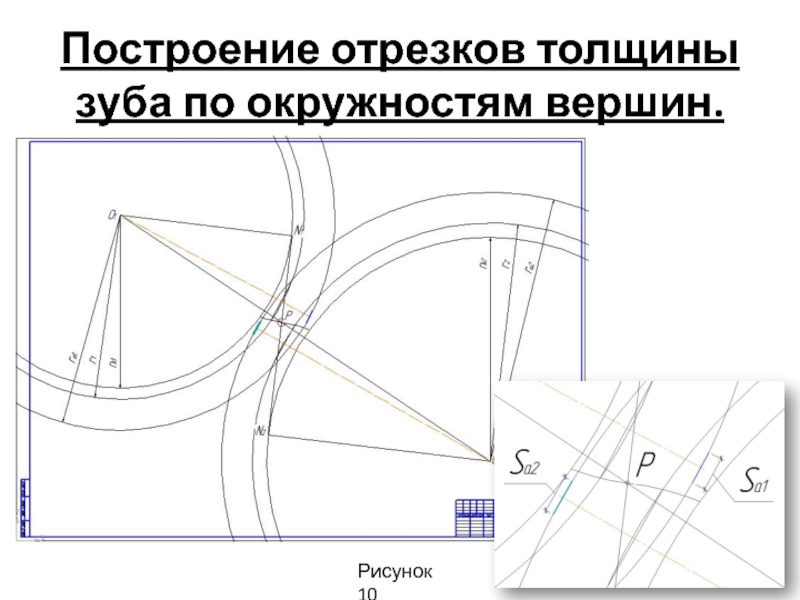

- 11. Построение отрезков толщины зуба по окружностям вершин.Рисунок 10
- 12. Проведение кривых линий – верхних частей эвольвент.Рисунок 11

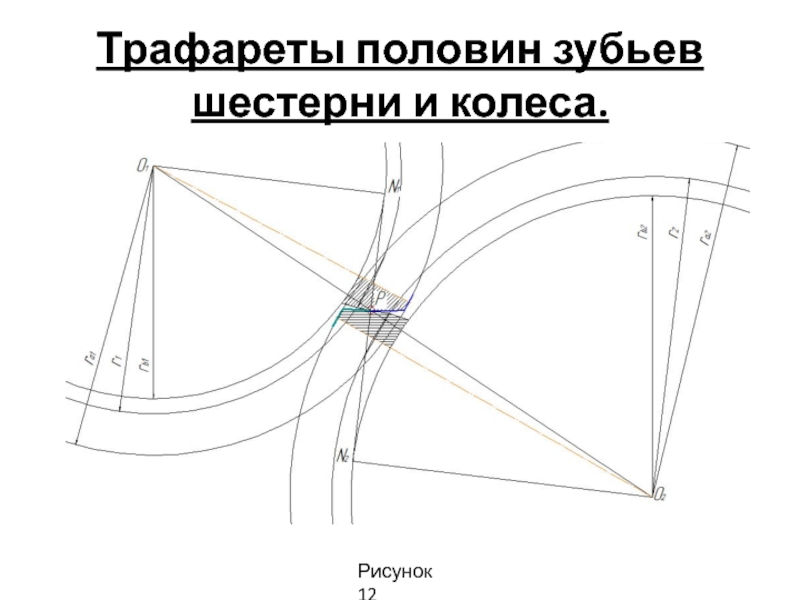

- 13. Трафареты половин зубьев шестерни и колеса.Рисунок 12
- 14. Построение симметричных частей зуба по трафаретам.Рисунок 13

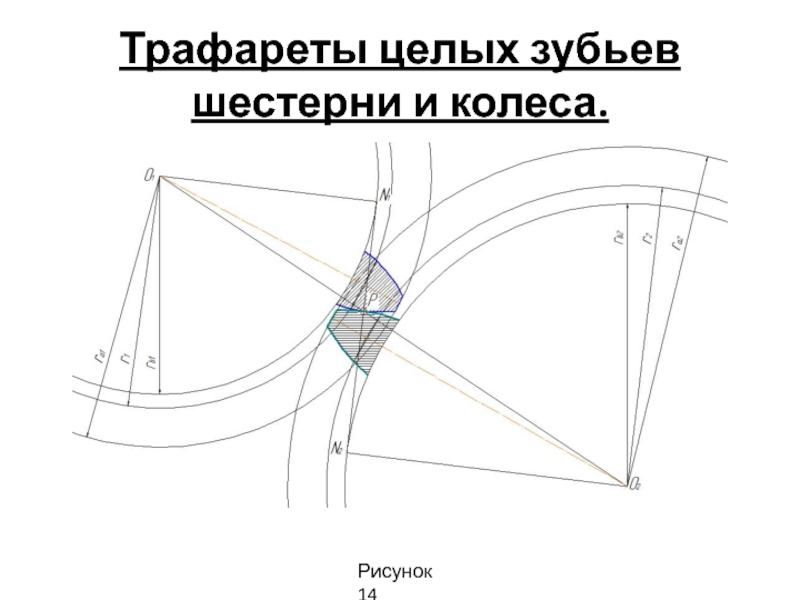

- 15. Трафареты целых зубьев шестерни и колеса.Рисунок 14

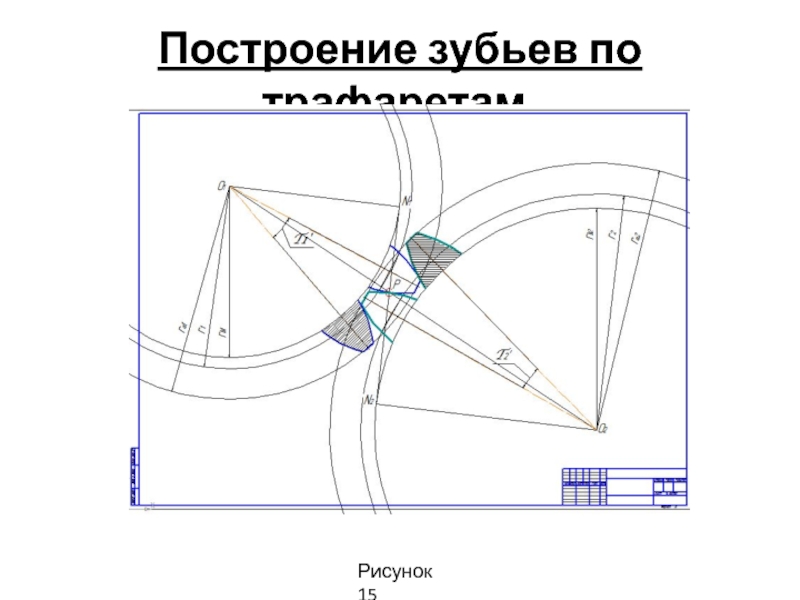

- 16. Построение зубьев по трафаретам.Рисунок 15
- 17. Построение зубьев по трафаретам.Рисунок 16

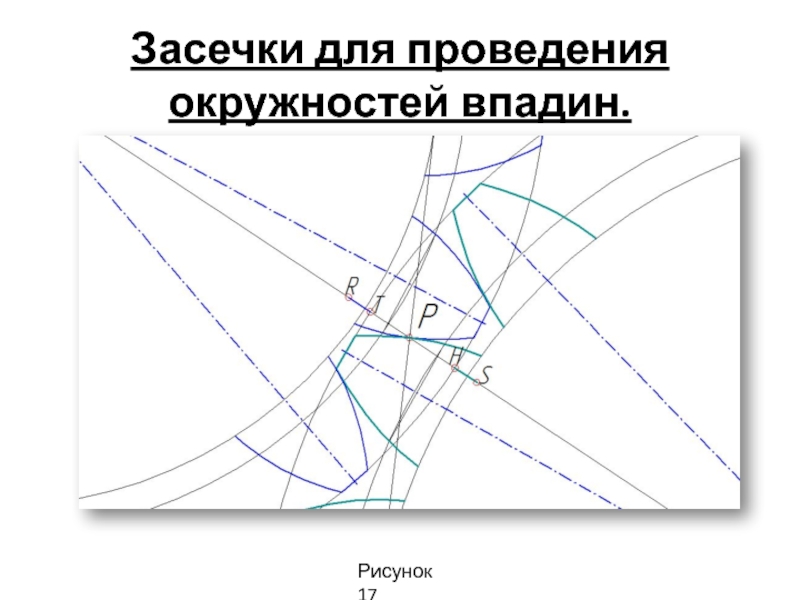

- 18. Засечки для проведения окружностей впадин.Рисунок 17

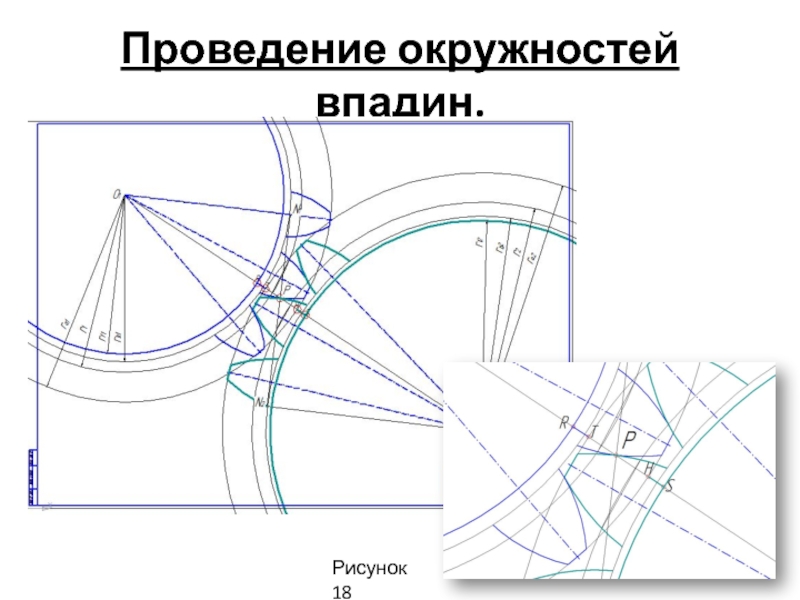

- 19. Проведение окружностей впадин.Рисунок 18

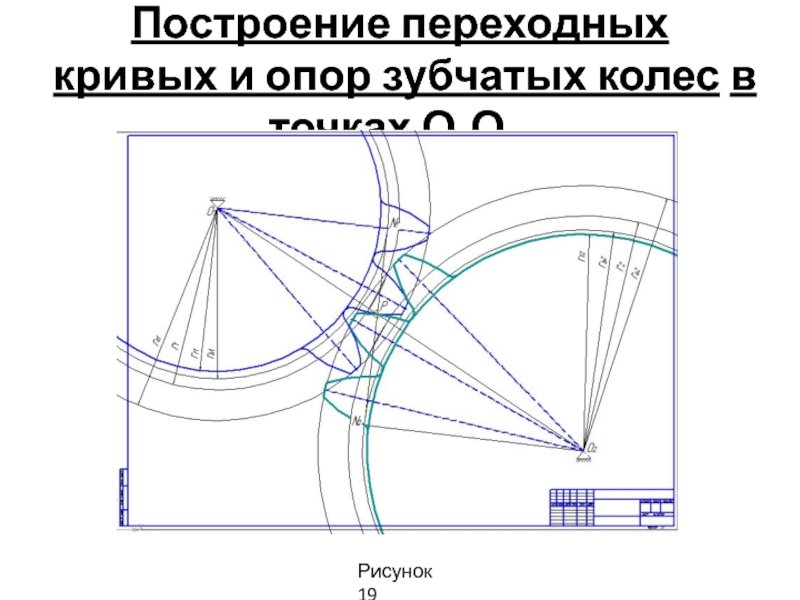

- 20. Построение переходных кривых и опор зубчатых колес в точках О1О2.Рисунок 19
- 21. Скачать презентанцию
