Презентация к уроку: "Сушилки для сушки сыпучих материалов"
Содержание
- 1. Презентация к уроку: "Сушилки для сушки сыпучих материалов"
- 2. Производственное совещание

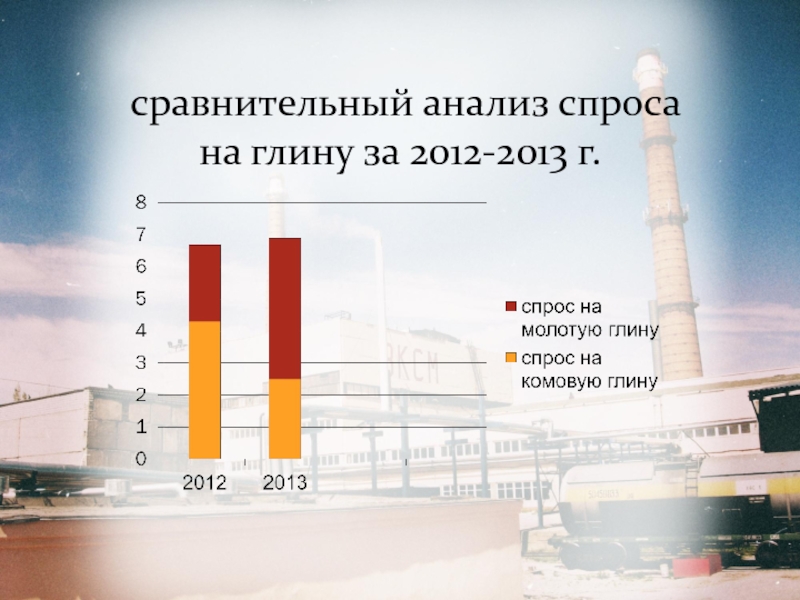

- 3. сравнительный анализ спроса на глину за 2012-2013 г.
- 4. . Повестка совещания 1. Выбор теплового агрегата
- 5. Способы сушки1. Конвективная сушка2.Радиационная сушка3.Высокочастотная сушка4.Сушка токами высокой частоты
- 6. Конвективная сушка
- 7. Радиационная сушка
- 8. Принципы сушкиПрямоток – материал и теплоноситель движутся
- 9. Виды теплоносителей Атмосферный воздухДымовые газыПар
- 10. Слайд 10
- 11. Сушильный барабан
- 12. Внутрибарабанные устройства

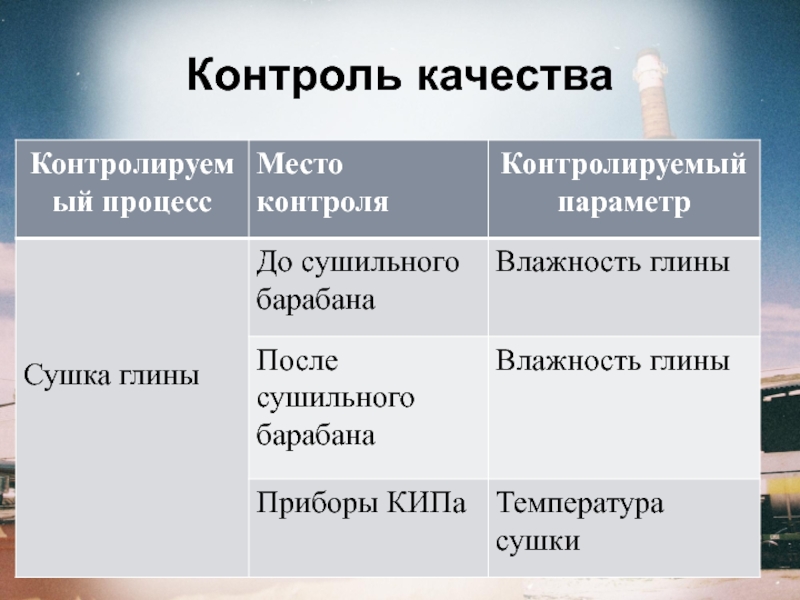

- 13. Контроль качества
- 14. Пылеочистительный циклон
- 15. ИТОГИ СОВЕЩАНИЯ 1. Выбор теплового агрегата для
- 16. Составление опорного конспектаКонструкция сушильного барабана1. Назначение сушильного
- 17. Решение производственных ситуацийВо время работы сушильного барабана
- 18. Решение производственных ситуацийПри обслуживании сушильного барабана сушильщик
- 19. Решение производственных ситуацийЕсли сушильный барабан, во время
- 20. Решение производственных ситуацийЕсли при помоле высушенной глины
- 21. Решение производственных ситуацийЕсли при помоле высушенной глины
- 22. Решение производственных ситуацийПри эксплуатации сушильного барабана обнаружено

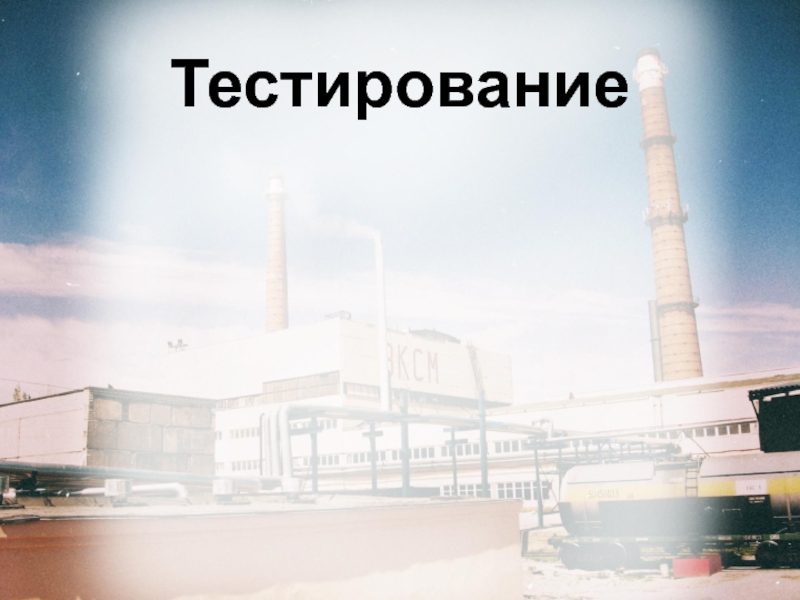

- 23. Тестирование

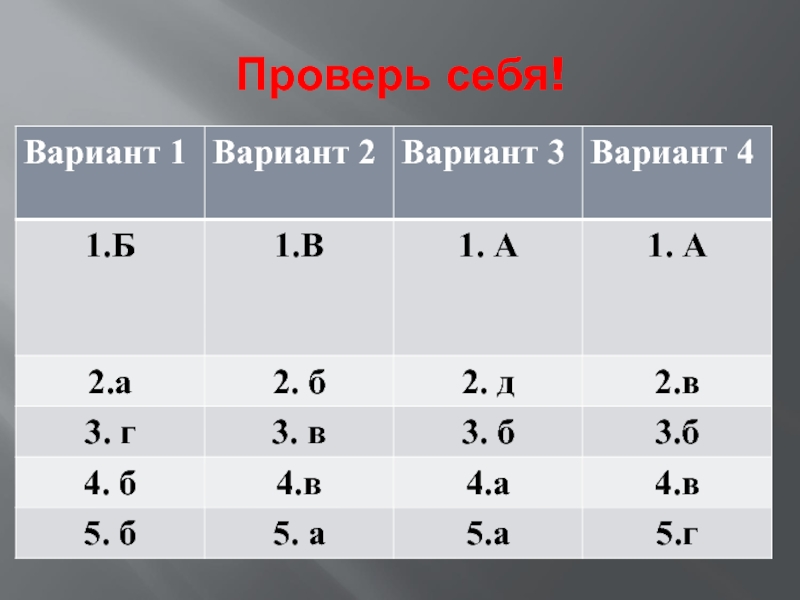

- 24. Проверь себя!
- 25. Результаты тестирования
- 26. Итоги занятия1. Изучена конструкция сушильного барабана2.Изучен принцип
- 27. Скачать презентанцию
Производственное совещание
Слайды и текст этой презентации
Слайд 4. Повестка совещания
1. Выбор теплового агрегата для сушки глины
1.1.Выбор
способа сушки глины
1.2.Выбор принципа сушки глины : прямоток или противоток
1.3.Выбор
теплоносителя для сушки глины1.4.Рассмотение конструкции сушила для сушки глины
1.5. Приемы безопасного обслуживания сушила.
1.6. Охрана окружающей среды

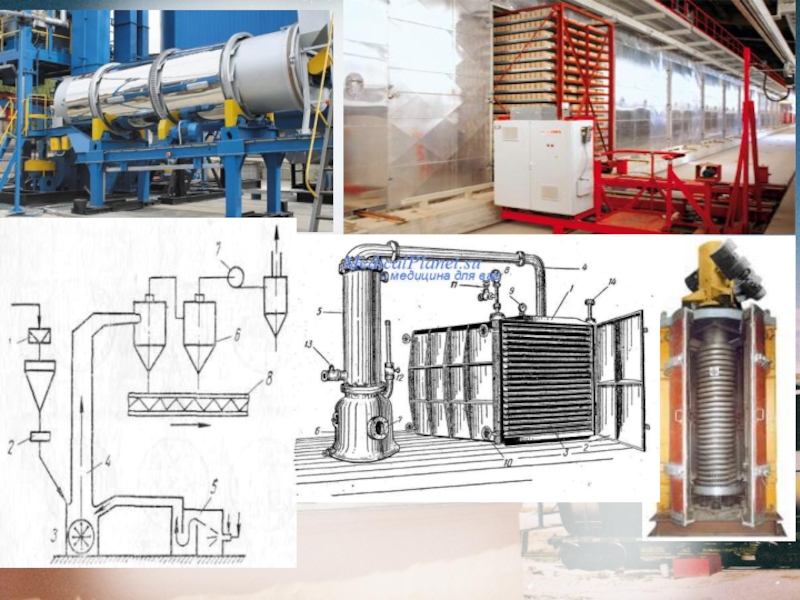

Слайд 5Способы сушки
1. Конвективная сушка
2.Радиационная сушка
3.Высокочастотная сушка
4.Сушка токами высокой частоты
Слайд 8Принципы сушки
Прямоток – материал и теплоноситель движутся в одном направлении
Противоток
– материал и теплоноситель движутся навстречу друг к другу
Слайд 15ИТОГИ СОВЕЩАНИЯ
1. Выбор теплового агрегата для сушки глины
1.1.Выбор способа
сушки глины
1.2.Выбор принципа сушки глины : прямоток или противоток
1.3.Выбор теплоносителя
для сушки глины1.4.Рассмотение конструкции сушила для сушки глины
1.5. Приемы безопасного обслуживания сушила.
1.6. Охрана окружающей среды
Конвективный способ сушки
Прямоточная сушка
Дымовые газы
Сушильный барабан

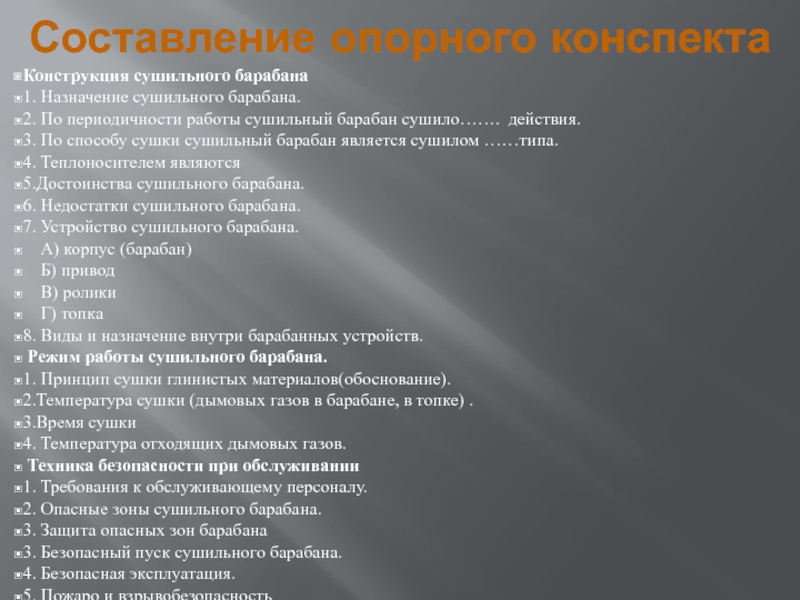

Слайд 16Составление опорного конспекта
Конструкция сушильного барабана
1. Назначение сушильного барабана.
2. По периодичности
работы сушильный барабан сушило……. действия.
3. По способу сушки сушильный барабан
является сушилом ……типа.4. Теплоносителем являются
5.Достоинства сушильного барабана.
6. Недостатки сушильного барабана.
7. Устройство сушильного барабана.
А) корпус (барабан)
Б) привод
В) ролики
Г) топка
8. Виды и назначение внутри барабанных устройств.
Режим работы сушильного барабана.
1. Принцип сушки глинистых материалов(обоснование).
2.Температура сушки (дымовых газов в барабане, в топке) .
3.Время сушки
4. Температура отходящих дымовых газов.
Техника безопасности при обслуживании
1. Требования к обслуживающему персоналу.
2. Опасные зоны сушильного барабана.
3. Защита опасных зон барабана
3. Безопасный пуск сушильного барабана.
4. Безопасная эксплуатация.
5. Пожаро и взрывобезопасность
Слайд 17Решение производственных ситуаций
Во время работы сушильного барабана сушильщик обнаружил, в
работе горелки «отрыв» пламени. Каковы должны быть его действия?
(ответ: остановить
работу сушильного барабана, прекратить подачу природного газа, провентилировать топку и по инструкции произвести розжиг)
Слайд 18Решение производственных ситуаций
При обслуживании сушильного барабана сушильщик обнаружил, что цвет
пламени в горелке – красный, газоанализатор фиксирует наличие СО и
СН4. О чем это говорит? Каковы действия сушильщика?(ответ: все признаки свидетельствуют о том, что происходит неполное сгорание топлива. Сушильщик обязан вызвать слесаря по газу, прекратить работу горелки.)

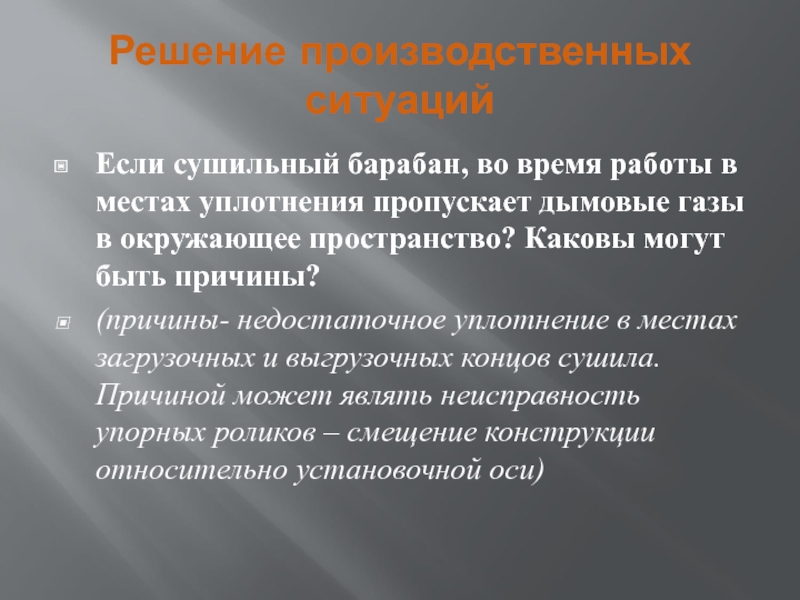

Слайд 19Решение производственных ситуаций
Если сушильный барабан, во время работы в местах
уплотнения пропускает дымовые газы в окружающее пространство? Каковы могут быть
причины?(причины- недостаточное уплотнение в местах загрузочных и выгрузочных концов сушила. Причиной может являть неисправность упорных роликов – смещение конструкции относительно установочной оси)
Слайд 20Решение производственных ситуаций
Если при помоле высушенной глины в отделении присутствует
повышенная запыленность, какова причина?
(ответ: причиной является низкая влажность глины (пересушили),
- нарушение режима сушки)

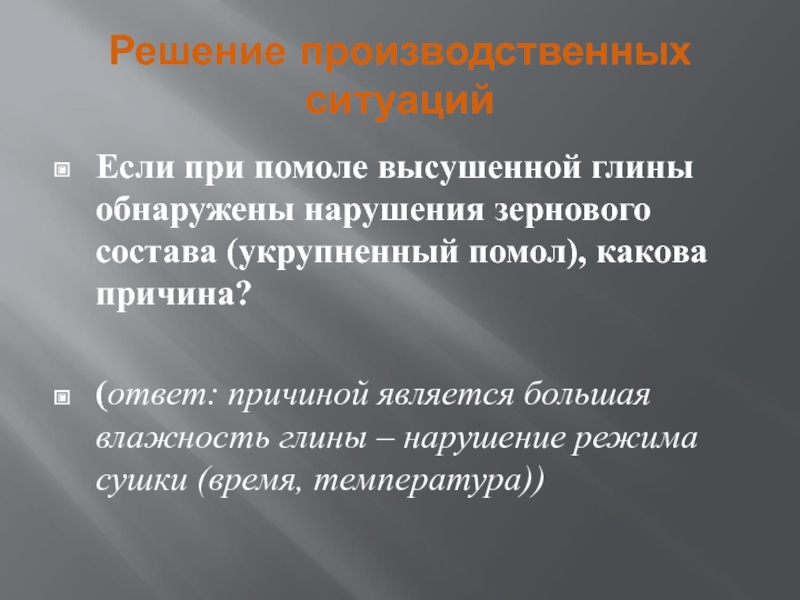

Слайд 21Решение производственных ситуаций
Если при помоле высушенной глины обнаружены нарушения зернового
состава (укрупненный помол), какова причина?
(ответ: причиной является большая влажность
глины – нарушение режима сушки (время, температура))

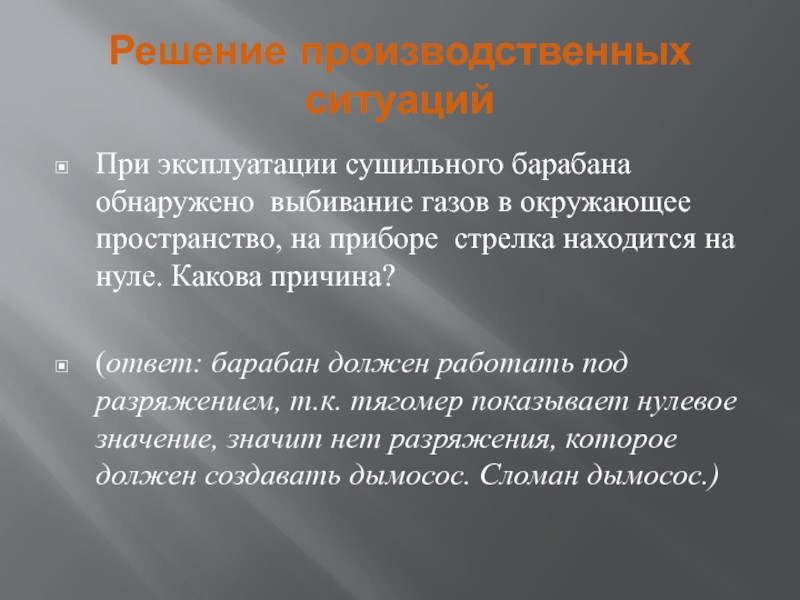

Слайд 22Решение производственных ситуаций
При эксплуатации сушильного барабана обнаружено выбивание газов в
окружающее пространство, на приборе стрелка находится на нуле. Какова причина?
(ответ:
барабан должен работать под разряжением, т.к. тягомер показывает нулевое значение, значит нет разряжения, которое должен создавать дымосос. Сломан дымосос.)

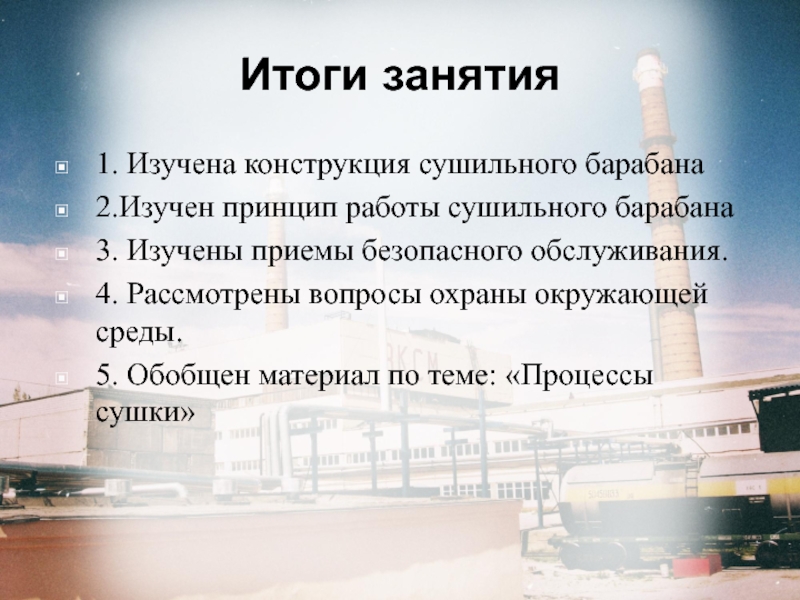

Слайд 26Итоги занятия
1. Изучена конструкция сушильного барабана
2.Изучен принцип работы сушильного барабана
3.
Изучены приемы безопасного обслуживания.
4. Рассмотрены вопросы охраны окружающей среды.
5. Обобщен
материал по теме: «Процессы сушки»
