Презентация курсового проекта по дисциплине:
Содержание
- 1. Презентация курсового проекта по дисциплине:
- 2. ЗаданиеСхемы установки и механизма, исходные данные для

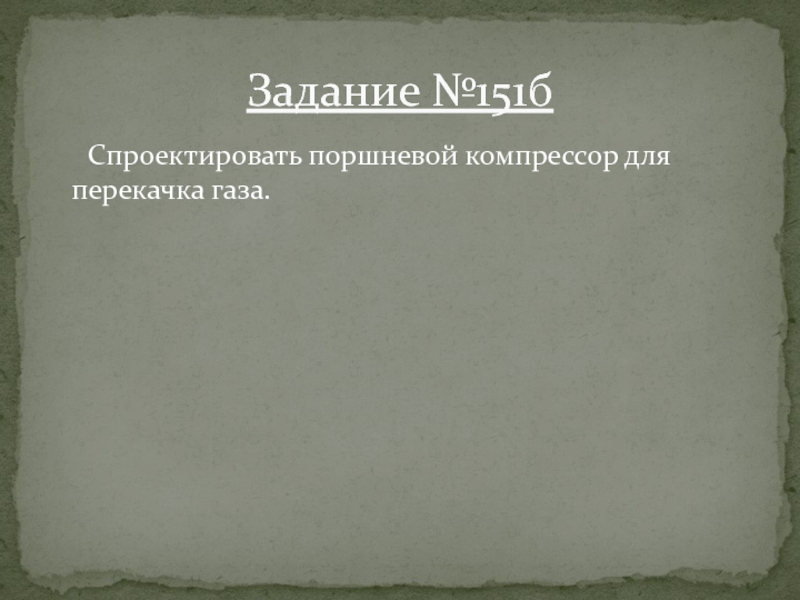

- 3. Спроектировать поршневой компрессор для перекачка газа. Задание №151б
- 4. Схема установки
- 5. Расчетная схема механизма
- 6. v = 6,5 – средняя скорость поршня,
- 7. Произведен расчет масс и размеров механизмаРассчитаны кинематические параметры моделиПроведен расчет динамической модели по схеме:Расчеты
- 8. Построена индикаторная диаграмма давлений и диаграмма сил давления на поршень

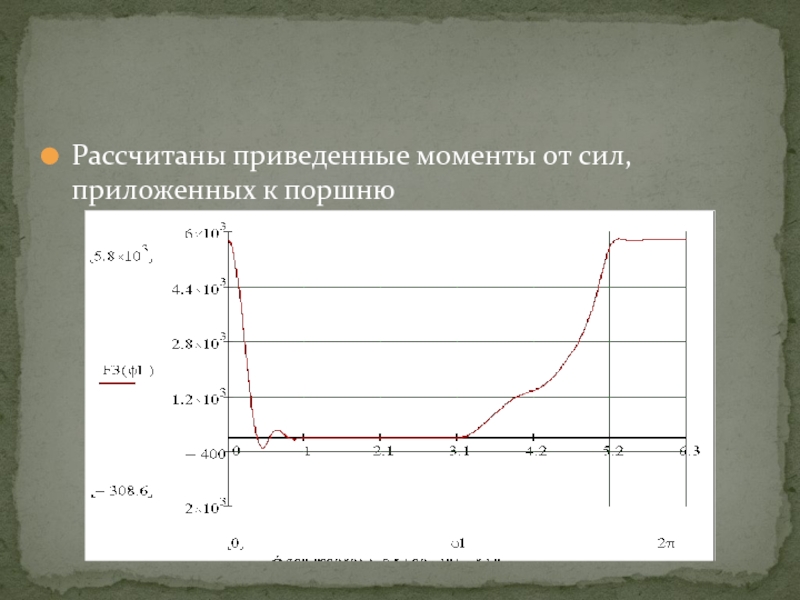

- 9. Рассчитаны приведенные моменты от сил, приложенных к поршню
- 10. Выбран стандартный электродвигатель 180М4Выбор двигателяМощность двигателя: 30 кВтОбороты двигателя: 1470 об/мин
- 11. Aind - работа, которую нужно совершить, чтобы
- 12. Приведенный момент инерции 2-х цилиндровРасчет приведенных моментов инерции
- 13. Определен момент инерции маховика по методу Н.
- 14. Определены размеры механизма;Определены параметры динамической модели, Произведена
- 15. Скачать презентанцию

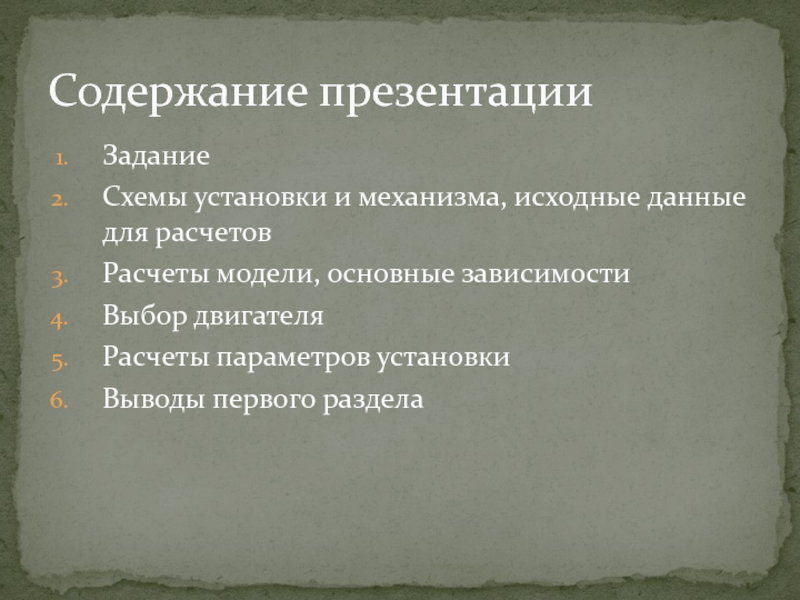

ЗаданиеСхемы установки и механизма, исходные данные для расчетовРасчеты модели, основные зависимостиВыбор двигателяРасчеты параметров установкиВыводы первого разделаСодержание презентации
Слайды и текст этой презентации
Слайд 1«Основы проектирования машин»
Выполнил:
Руководитель: И.В. Леонов
Презентация
курсового проекта по дисциплине:
Слайд 2Задание
Схемы установки и механизма, исходные данные для расчетов
Расчеты модели, основные
зависимости
Слайд 6 v = 6,5 – средняя скорость поршня, м/с. λD/H = 1
– отношение диаметра цилиндра к его ходу D/H. λ2/1 = 3,5
– отношение . λS = 0.35 – отношение . Vh = 2,8 – объемная производительность, м3/мин. Pmax =1,3– максимальное давление в цилиндре, МПа. δ = 1/90 – коэффициент неравномерности вращения кривошипа. h = 0.01 – толщина стенки, м i = 2 –число цилиндров ρ = 2.7×103 – плотность алюминиевого сплава, кг/м3.Исходные данные
Слайд 7Произведен расчет масс и размеров механизма
Рассчитаны кинематические параметры модели
Проведен расчет
динамической модели по схеме:
Расчеты
Слайд 10Выбран стандартный электродвигатель 180М4
Выбор двигателя
Мощность двигателя: 30 кВт
Обороты двигателя: 1470
об/мин
Слайд 11Aind - работа, которую нужно совершить, чтобы преодолеть силы сопротивления,
в случае одного цилиндра, Дж
Расчет работ
Acycle - работа сил сопротивления,
в случае одного цилиндра, ДжΔ - ошибка расчета.
Ошибка стремится к нулю, следовательно,
приведение сил и определение работы выполнено верно.

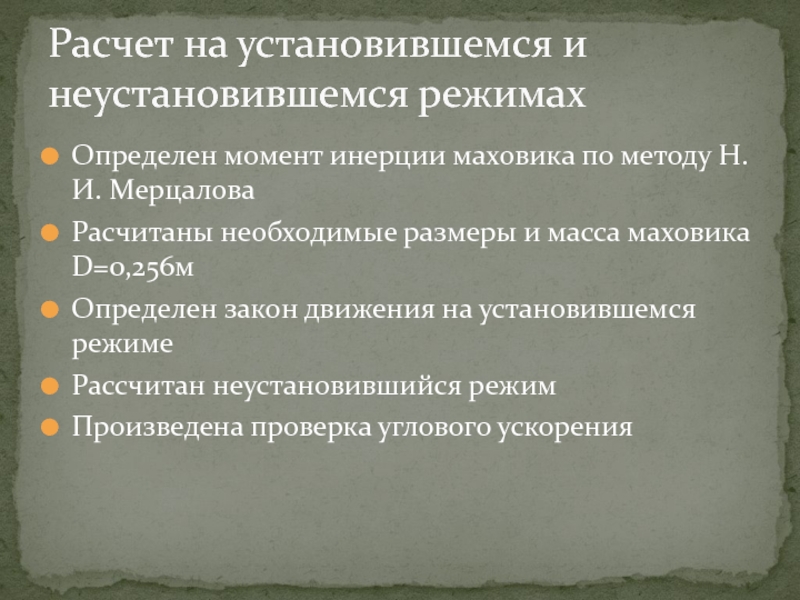

Слайд 13Определен момент инерции маховика по методу Н. И. Мерцалова
Расчитаны
необходимые размеры и масса маховика D=0,256м
Определен закон движения на установившемся
режимеРассчитан неустановившийся режим
Произведена проверка углового ускорения
Расчет на установившемся и неустановившемся режимах
Слайд 14Определены размеры механизма;
Определены параметры динамической модели, Произведена проверка . Работа
за цикл, рассчитанная по индикаторной диаграмме равна работе за цикл,
определенной через приведенный момент, что свидетельствует о правильности приведенных расчетов;Произведен выбор двигателя;
Определен момент инерции, масса и размеры маховика;
Проведена проверка закона движения на становившемся режиме;
Произведен расчет и проверка на установившемся режиме.
Выводы первого раздела
