Слайд 1Презентация по инженерной графике
«Болтовые соединения»
Выполнил: студент 2 курса 681 группы
Пожарно-спасательного
колледжа
Савчий Константин
Слайд 3Детали болтовых соединений
Болт - резьбовая соединительная деталь, представляющая собой стержень,
снабженный резьбой для навертывания гайки на одном конце и головкой
на другом
Слайд 4Детали болтовых соединений
Гайка - деталь, имеющая нарезанное отверстие для навинчивания
на болт или шпильку
Слайд 5Детали болтовых соединений
Шайба - это штампованное или точеное кольцо, которое
подкладывается под гайку или головку болта
Слайд 6Детали болтовых соединений
Пружинная шайба (также называемая гровер) - это разрезная
круглая шайба, концы которой расположены в разных плоскостях, служащая для
предотвращения самоотвинчивания крепежных изделий посредством ее упругой деформации под нагрузкой.
Слайд 7Крепежные детали
Широкая номенклатура крепежных деталей включает множество типов
болтов, гаек и шайб. Болты могут иметь различную форму головок
и шлицов. Некоторые виды шайб предназначены для предотвращения свинчивания гайки.
Слайд 8Болтовое соединение на чертеже
1 – болт
2 – гайка
3 – шайба
Q
– верхняя деталь
P – нижняя деталь
Слайд 9Относительные размеры элементов болтового соединения
Например, для болта М-10:
— диаметр окружности,
описанной вокруг шестиугольника D=2d(2xl0=20 мм);
— высота головки болта h=0,7d(0,7x10=7 мм);
—
длина резьбовой части lо=2d+6(2xl0+6=26);
— высота гайки H=0,8d(0,8x10=8 мм);
— диаметр отверстия под болт d=l,ld(l,1x10=11 мм);
— диаметр шайбы Dш=2,2d (2,2x10=22 мм);
— высота шайбы S=0,15d(0,15x10=1,5 мм).
Слайд 10

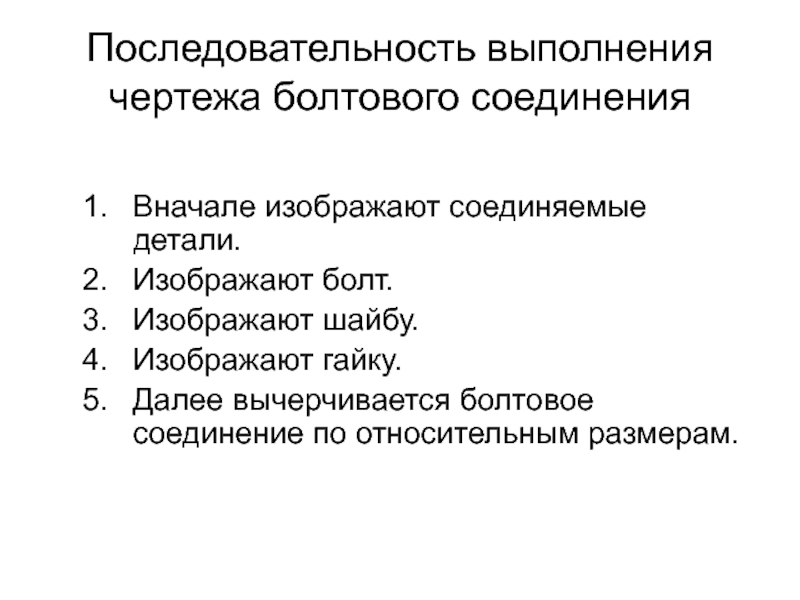

Последовательность выполнения чертежа болтового соединения
Вначале изображают соединяемые детали.
Изображают болт.
Изображают шайбу.
Изображают
гайку.
Далее вычерчивается болтовое соединение по относительным размерам.
Слайд 11Чертеж болта
Длина болта расчетная
Lрасч = h1 + h2 +
Sш + m + а + с
h1 - толщина 1
-й соед. детали
h2 - толщина 2 –й соед.детали
Sш - высота шайбы или Sш =
0,15d
m - высота гайки или m = 0,8d
a = 0,15d - выступающая часть
болта
с = 0,15d - фаска
Слайд 12Чертеж гайки
Определяем размеры гайки по
номинальному диаметру d
P - шаг резьбы
S - размер под ключ
e - диаметр описанной
окружности
m -
высота гайки
dа - диаметр фаски резьбы
(навинчиваемой части гайки –
он должен быть больше d)
D=0.9*S - диаметр фаски гайки
Внутренний диаметр резьбы
гайки = 0.85*d (или d-2P, где P –
шаг резьбы)
Слайд 13Чертеж шайбы
d1 – диаметр
отверстия шайбы
d2 - наружный диаметр
шайбы
S
- высoта шайбы
Слайд 14Построение болтового соединения. Этап 1
Провести осевые линии для главного вида
и вида сверху
Слайд 150,7d
2d
Построение болтового соединения. Этап 2
Построить прямоугольник (головку болта) на главном
виде с размерами: по ширине - 2d, по высоте -
0,7d.
Слайд 16d
Построение болтового соединения. Этап 3
Провести линии
Наружного
(номинального)
диаметра резьбы d.
Слайд 17d

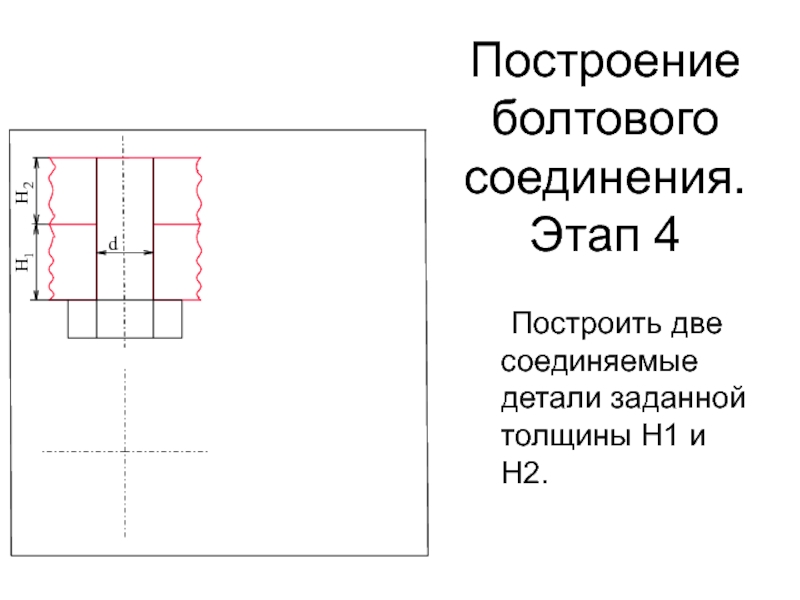

Построение болтового соединения. Этап 4
Построить две соединяемые детали заданной толщины
H1 и H2.
Слайд 182d
2,2d
0,15d
0,8d
Построение болтового соединения. Этап 5
Построить шайбу с размерами: по ширине
2,2d , по высоте 0,15d .
Вычертить гайку с размерами: по
ширине 2d, по высоте 0,8 d.
Слайд 190,3d

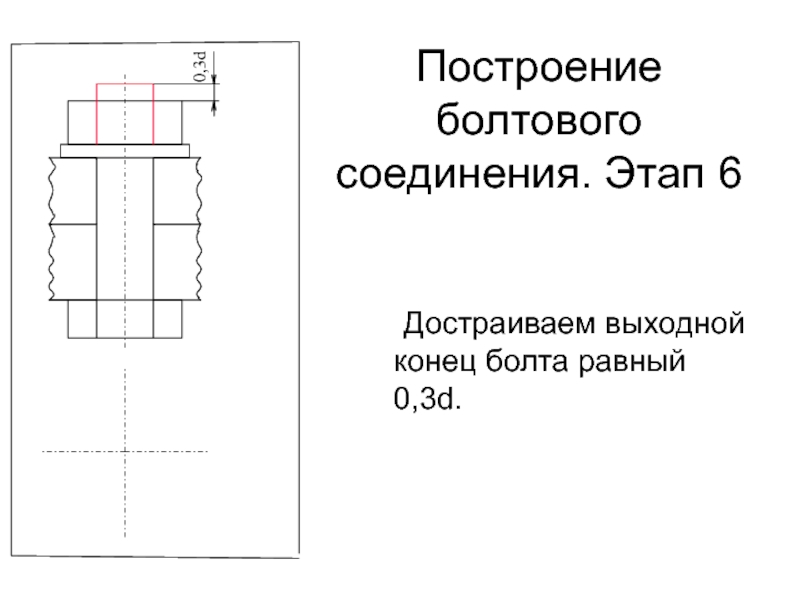

Построение болтового соединения. Этап 6
Достраиваем выходной конец болта равный 0,3d.
Слайд 200,85d
Построение болтового соединения. Этап 7
Проводим линии внутреннего диаметра резьбы болта
с размером 0,85d.
Слайд 21Построение болтового соединения. Этап 8
Строим вид сверху по правилам проекционной
связи.
Слайд 22Построение болтового соединения. Этап 9
Строим вид слева по правилам проекционной
связи.
Слайд 23Построение болтового соединения. Этап 10
Штрихуем соединяемые детали и обводим чертеж
в соответствии с типами линий.
По ГОСТ 2.305-68 все резьбовые детали
на сборочных чертежах изображают не рассеченными.
Штриховка смежных деталей выполняется в противоположных направлениях.
Слайд 24M30
110
Построение болтового соединения. Этап 11
Проставляем размеры

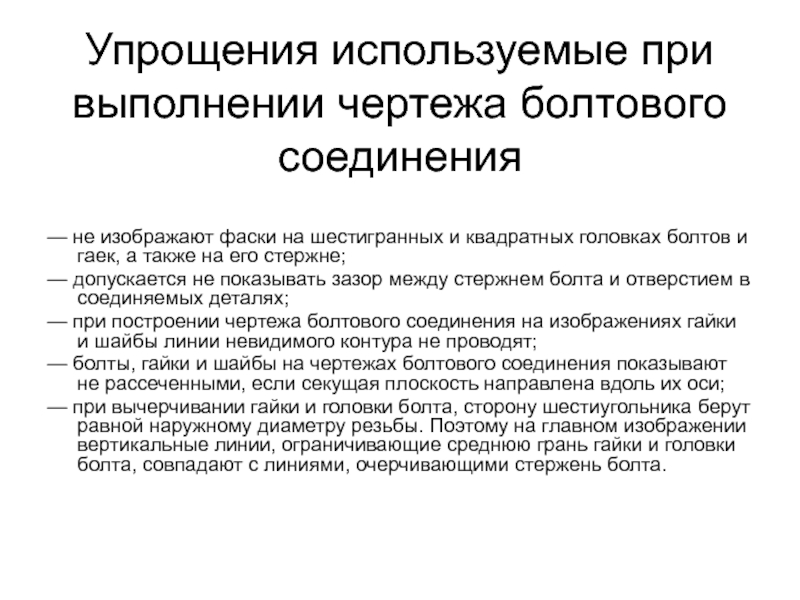

Слайд 25Упрощения используемые при выполнении чертежа болтового соединения
— не изображают фаски
на шестигранных и квадратных головках болтов и гаек, а также
на его стержне;
— допускается не показывать зазор между стержнем болта и отверстием в соединяемых деталях;
— при построении чертежа болтового соединения на изображениях гайки и шайбы линии невидимого контура не проводят;
— болты, гайки и шайбы на чертежах болтового соединения показывают не рассеченными, если секущая плоскость направлена вдоль их оси;
— при вычерчивании гайки и головки болта, сторону шестиугольника берут равной наружному диаметру резьбы. Поэтому на главном изображении вертикальные линии, ограничивающие среднюю грань гайки и головки болта, совпадают с линиями, очерчивающими стержень болта.
Слайд 26Основные детали болтового соединения
