Приборы и методы исследования параметров электрических цепей
Содержание
- 1. Приборы и методы исследования параметров электрических цепей
- 2. 11. Метр – единица измерения термодинамического количества
- 3. Слайд 3
- 4. В таблице зашифровано слово. На пересечении соответствующей величины и единиц измерения стоит нужная буква. Прочитайте слово
- 5. Применяя закон Ома для участка цепи, заполните таблицу. 200,422030
- 6. Схема магнитоэлектрического вольтметраДано: RИМ= 10 Ом
- 7. Тема : «Приборы и методы измерения параметров электрических цепей»

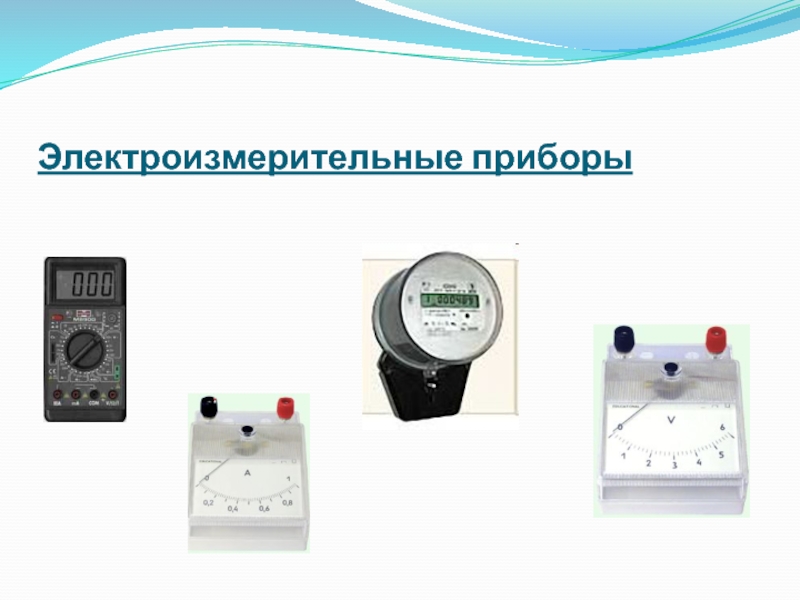

- 8. Электроизмерительные приборы
- 9. Омметры- для измерения электрического сопротивленияКлассификация Амперметры –
- 10. Измерение силы токаАмперметр включают в электрическую цепь ПОСЛЕДОВАТЕЛЬНО с потребителем, соблюдая полярность.
- 11. Повышение пределов измерения амперметраШУНТ – проводник, подключаемый параллельно амперметру для расширения пределов его измерений.
- 12. Измерение напряженияВольтметр включают ПАРАЛЛЕЛЬНОучастку цепи, на котором измеряют напряжение,соблюдая полярность.
- 13. Повышение пределов измерения вольтметраДОБАВОЧНОЕ СОПРОТИВЛЕНИЕ – дополнительный
- 14. Измерение сопротивления ОмметрОММЕТР – прибор для измерения
- 15. Принцип действия омметраПростейший омметр состоит из источника
- 16. Методы измерения электрических цепейМетод амперметра и вольтметраМетод замещения Метод омметраМетод моста
- 17. Исследование мостового метода измерения сопротивленияЗадача – по
- 18. Исследование мостового метода измерения сопротивленияR1= 2 ВR2= 6 ВR3= 4 ВR4= ? В

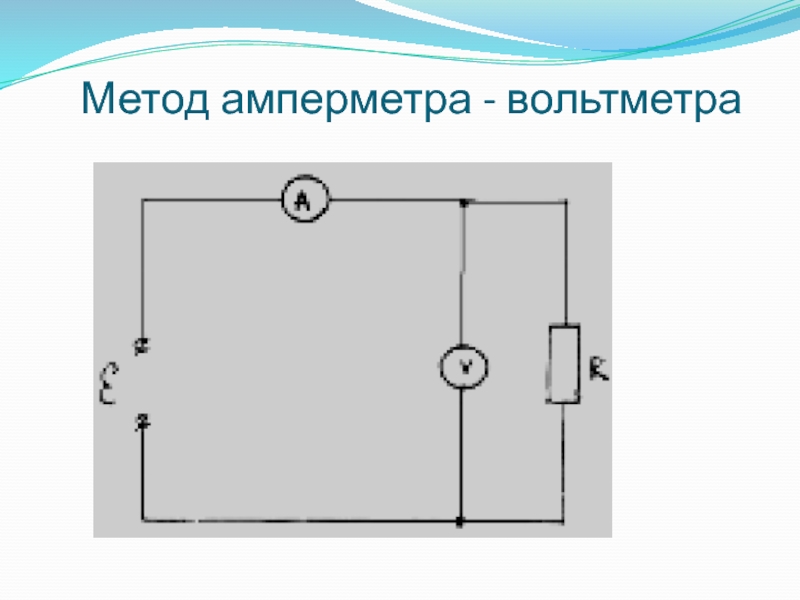

- 19. Метод амперметра - вольтметра

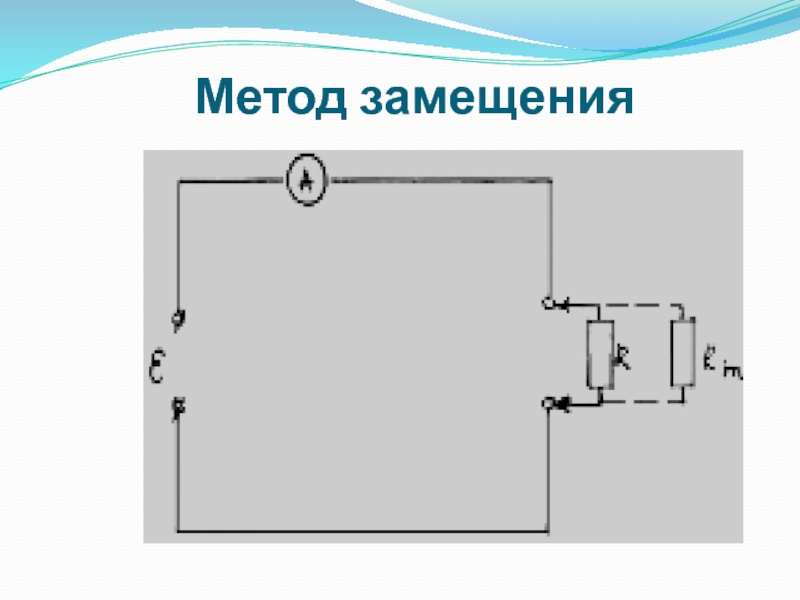

- 20. Метод замещения

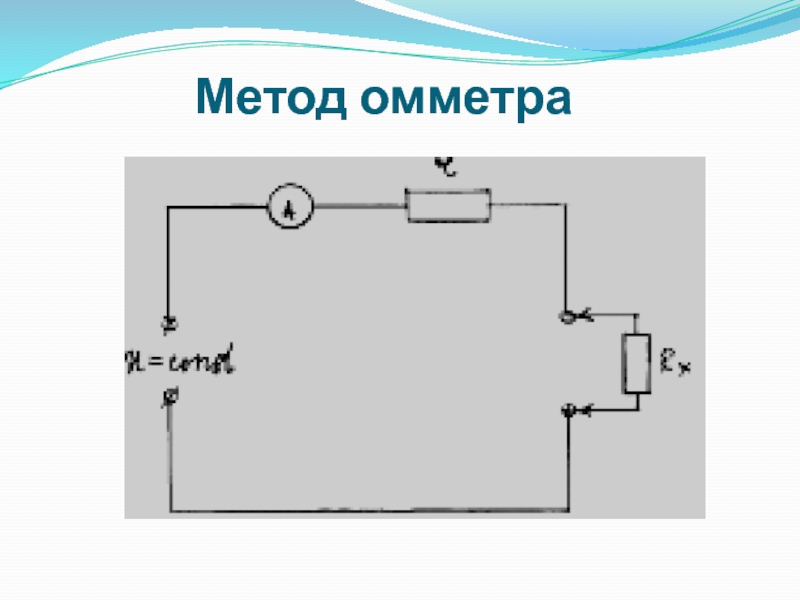

- 21. Метод омметра
- 22. Самостоятельная работа «Метод измерения параметров электрических цепей амперметра - вольтметра»
- 23. Схема 2 Схема 1
- 24. Слайд 24
- 25. Домашнее заданиеИзучить логометрический метод измерения параметров
- 26. Скачать презентанцию
11. Метр – единица измерения термодинамического количества веществаа) Да – 3 шага внизб) Нет – 6 шагов вправо23Рисуночный тест2. Метр – единица длины, проходимого светом в вакууме
Слайды и текст этой презентации
Слайд 21
1. Метр – единица измерения термодинамического количества вещества
а) Да –
3 шага вниз
– единица длины, проходимого светом в вакууме

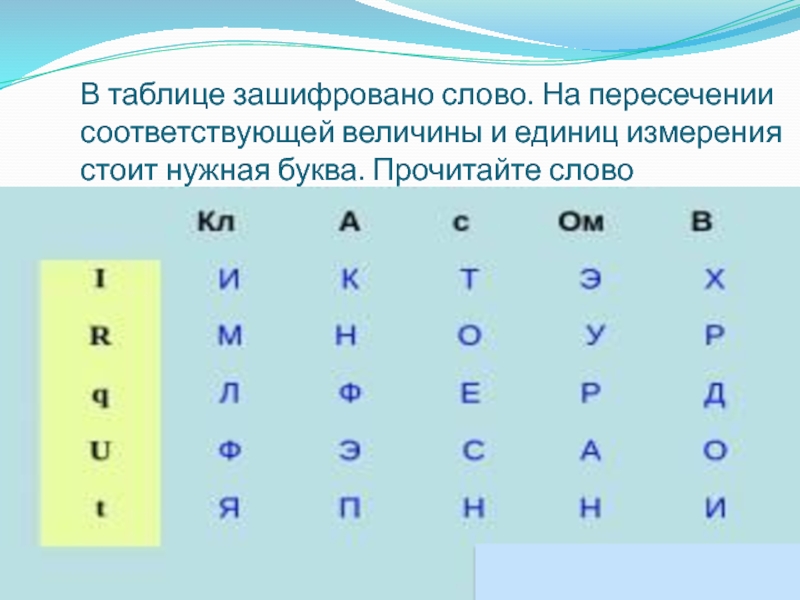

Слайд 4В таблице зашифровано слово. На пересечении соответствующей величины и единиц
измерения стоит нужная буква. Прочитайте слово
Слайд 6Схема магнитоэлектрического вольтметра
Дано: RИМ= 10 Ом Найти:
RV - ?
I ном = 0,01
А Rвн – ? Диапазон измерения: Добавочное сопротивление:
U1=10 В Rд1 - ?
U2 = 100 В Rд2 - ?
U3 = 150 В
Слайд 9Омметры-
для измерения электрического сопротивления

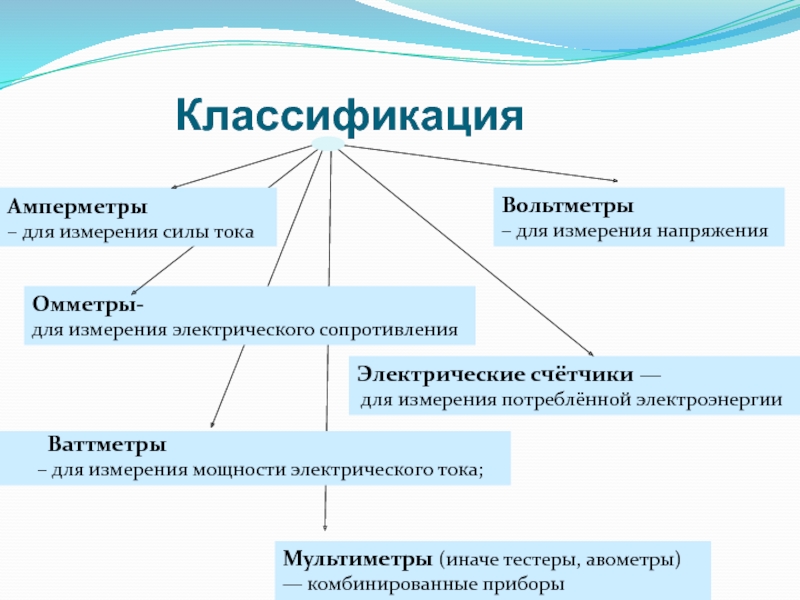

Классификация
Амперметры
– для измерения силы тока
Вольтметры
– для измерения напряжения
Мультиметры (иначе тестеры, авометры)
— комбинированные
приборыЭлектрические счётчики —
для измерения потреблённой электроэнергии
Ваттметры
для измерения мощности электрического тока;
Слайд 10Измерение силы тока
Амперметр включают в электрическую цепь ПОСЛЕДОВАТЕЛЬНО с потребителем,
соблюдая полярность.
Слайд 11Повышение пределов измерения амперметра
ШУНТ – проводник, подключаемый параллельно амперметру для
расширения пределов его измерений.
Слайд 12Измерение напряжения
Вольтметр включают ПАРАЛЛЕЛЬНО
участку цепи, на котором измеряют напряжение,
соблюдая полярность.
Слайд 13Повышение пределов измерения вольтметра
ДОБАВОЧНОЕ СОПРОТИВЛЕНИЕ – дополнительный резистор, подключаемый последовательно
с вольтметром для расширения его пределов измерения. При таком включении
добавочного сопротивления напряжение на вольтметре будет в n раз меньше измеряемого.
Слайд 14Измерение сопротивления
Омметр
ОММЕТР – прибор для измерения электрического сопротивления, позволяющий производить
отсчёт измеряемого сопротивления непосредственно по шкале.
В современных приборах для измерения
сопротивления и других электрических величин используются другие принципы и выдаются результаты в цифровом виде.
Слайд 15Принцип действия омметра
Простейший омметр состоит из источника тока, переменного резистора
и чувствительного измерителя тока (микрометра), шкала которого проградуирована в омах.
При подключении неизвестного сопротивления стрелка микроамперметра отклонится тем больше, чем меньше подключенное сопротивление. Поэтому на шкале омметра нулевое деление находится справа, а крайнее левое обозначено знаком «бесконечность».Принципиальная схема омметра
Слайд 16Методы измерения электрических цепей
Метод амперметра и вольтметра
Метод замещения
Метод омметра
Метод
моста
Слайд 17Исследование мостового метода измерения сопротивления
Задача – по принципиальной схеме определить
какой параметр цепи можно измерить, объяснить свой ответ
φ А
φ
Сφ В
φ D
Слайд 22Самостоятельная работа
«Метод измерения параметров электрических цепей
амперметра - вольтметра»
Слайд 25 Домашнее задание
Изучить логометрический метод измерения параметров электрических цепей.
Составить
сравнительный анализ эффективности измерения параметров электрических цепей с помощью 5
методов.Литература:
Хромоин П.К. Электротехнические измерения. Стр 196
