Проект секционного дома средней этажности

Аделия

2 курс, 3 семестр

службы которых составляет 80 - 100 лет.

Применение многоквартирных домов

позволяет:
1. значительно увеличить количество квартир в доме,
2. повысить плотность застройки городов и поселков, что содействует сокращению территории застройки.

Типы многоквартирных жилых домов:
Дома средней этажности 3-5 этажей
Многоэтажные дома 9-12 этажей
Дома повышенной этажности 17-25 этажей
Высотные дома - свыше 25 этажей
https://files.stroyinf.ru/Data1/54/54170/index.htm

районе, микрорайоне;
демографический состав населения города;
климат региона, города, района города;
технические возможности

изготовления;
технические ограничения и нормативные правила;
экономичность выбранного варианта;

Градостроительные условия определяют:
а) планировочную структуру дома, типы секции, состав квартир;
б) решение первого этажа, состав обслуживающих помещений (улица, площадь, центр или периферия города).
http://base.garant.ru/2305985/

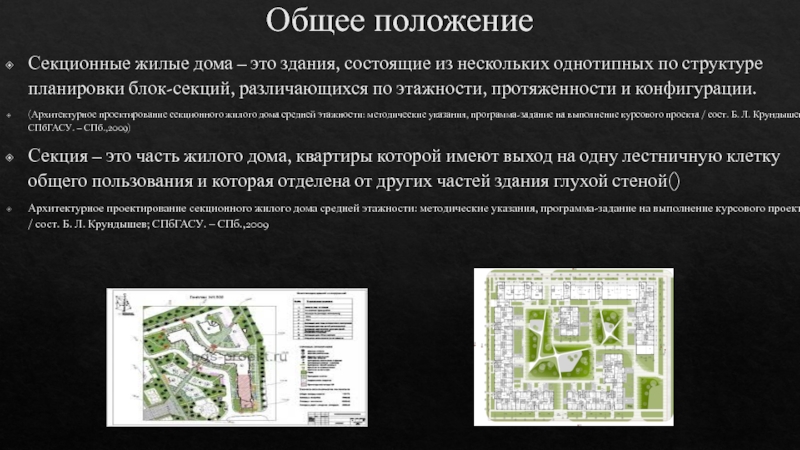

однотипных по структуре планировки блок-секций, различающихся по этажности, протяженности и

конфигурации.
(Архитектурное проектирование секционного жилого дома средней этажности: методические указания, программа-задание на выполнение курсового проекта / сост. Б. Л. Крундышев; СПбГАСУ. – СПб.,2009)
Секция – это часть жилого дома, квартиры которой имеют выход на одну лестничную клетку общего пользования и которая отделена от других частей здания глухой стеной()
Архитектурное проектирование секционного жилого дома средней этажности: методические указания, программа-задание на выполнение курсового проекта / сост. Б. Л. Крундышев; СПбГАСУ. – СПб.,2009

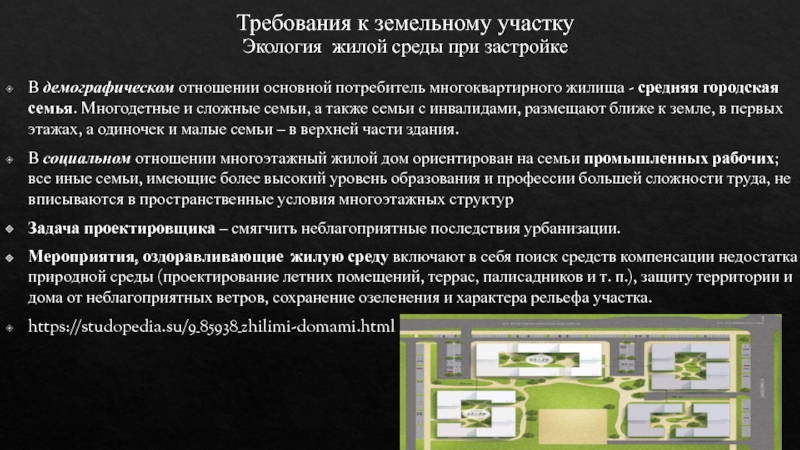

основной потребитель многоквартирного жилища - средняя городская семья. Многодетные и

сложные семьи, а также семьи с инвалидами, размещают ближе к земле, в первых этажах, а одиночек и малые семьи – в верхней части здания.
В социальном отношении многоэтажный жилой дом ориентирован на семьи промышленных рабочих; все иные семьи, имеющие более высокий уровень образования и профессии большей сложности труда, не вписываются в пространственные условия многоэтажных структур
Задача проектировщика – смягчить неблагоприятные последствия урбанизации.
Мероприятия, оздоравливающие жилую среду включают в себя поиск средств компенсации недостатка природной среды (проектирование летних помещений, террас, палисадников и т. п.), защиту территории и дома от неблагоприятных ветров, сохранение озеле­нения и характера рельефа участка.
https://studopedia.su/9_85938_zhilimi-domami.html

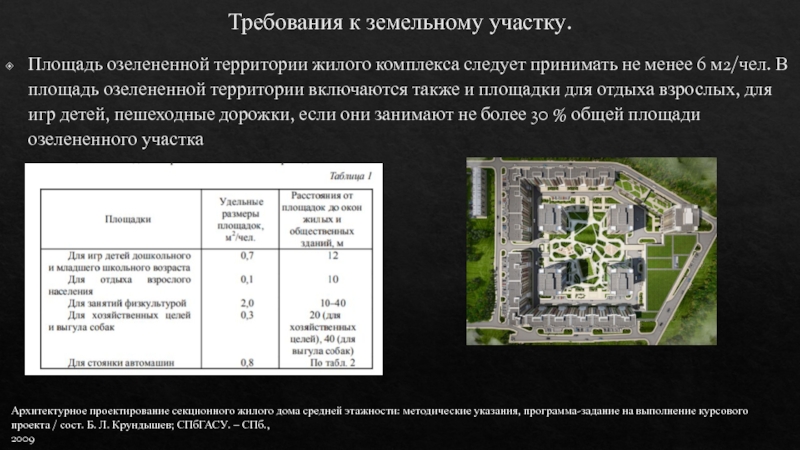

не менее 6 м2/чел. В площадь озелененной территории включаются также

и площадки для отдыха взрослых, для игр детей, пешеходные дорожки, если они занимают не более 30 % общей площади озелененного участка

Архитектурное проектирование секционного жилого дома средней этажности: методические указания, программа-задание на выполнение курсового проекта / сост. Б. Л. Крундышев; СПбГАСУ. – СПб.,
2009

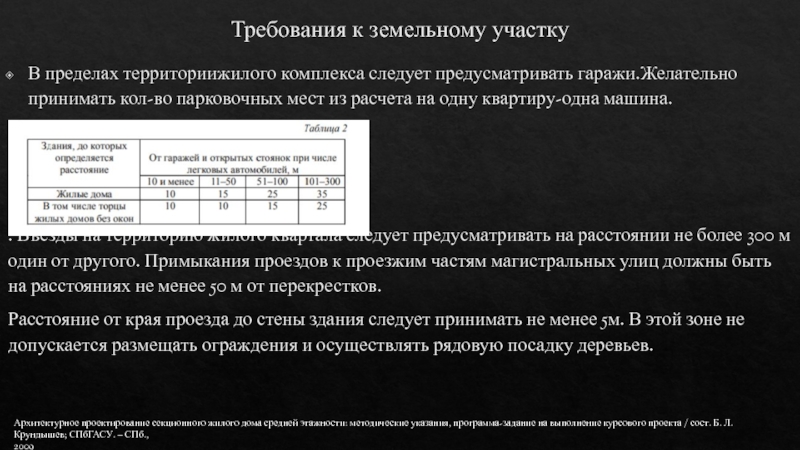

принимать кол-во парковочных мест из расчета на одну квартиру-одна машина.



.

Въезды на территорию жилого квартала следует предусматривать на расстоянии не более 300 м один от другого. Примыкания проездов к проезжим частям магистральных улиц должны быть на расстояниях не менее 50 м от перекрестков.
Расстояние от края проезда до стены здания следует принимать не менее 5м. В этой зоне не допускается размещать ограждения и осуществлять рядовую посадку деревьев.

Архитектурное проектирование секционного жилого дома средней этажности: методические указания, программа-задание на выполнение курсового проекта / сост. Б. Л. Крундышев; СПбГАСУ. – СПб.,
2009

необходимо учитывать, что расстояние от стен жилых домов до оси

стволов деревьев с кроной диаметром до 5 м должно составлять не менее 5 м. Для деревьев большего размера расстояние должно быть более 5 м, для кустарников - 1,5 м.

Архитектурное проектирование секционного жилого дома средней этажности: методические указания, программа-задание на выполнение курсового проекта / сост. Б. Л. Крундышев; СПбГАСУ. – СПб.,
2009

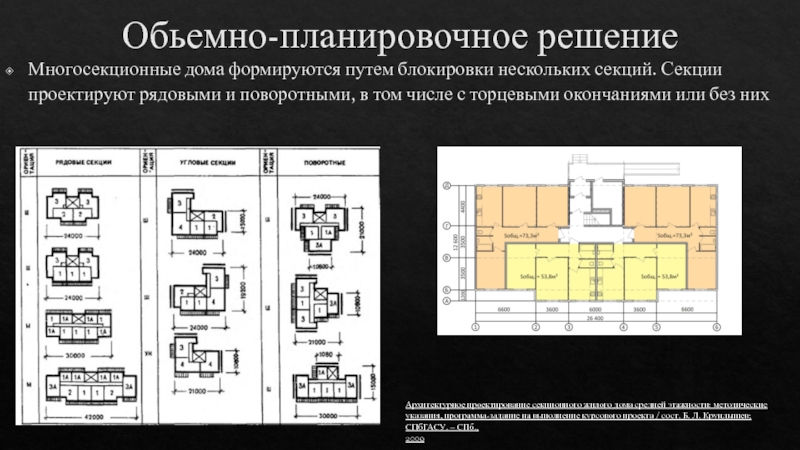

рядовыми и поворотными, в том числе с торцевыми окончаниями или

без них

Архитектурное проектирование секционного жилого дома средней этажности: методические указания, программа-задание на выполнение курсового проекта / сост. Б. Л. Крундышев; СПбГАСУ. – СПб.,
2009

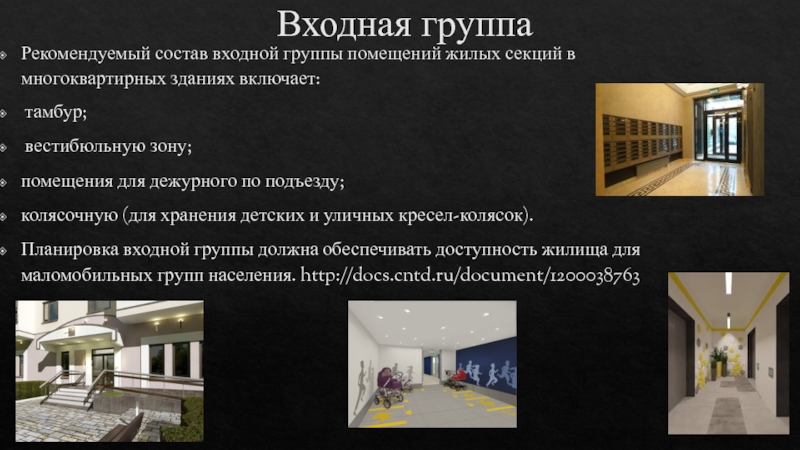

многоквартирных зданиях включает:
тамбур;
вестибюльную зону;
помещения для дежурного по

подъезду;
колясочную (для хранения детских и уличных кресел-колясок).
Планировка входной группы должна обеспечивать доступность жилища для маломобильных групп населения. http://docs.cntd.ru/document/1200038763

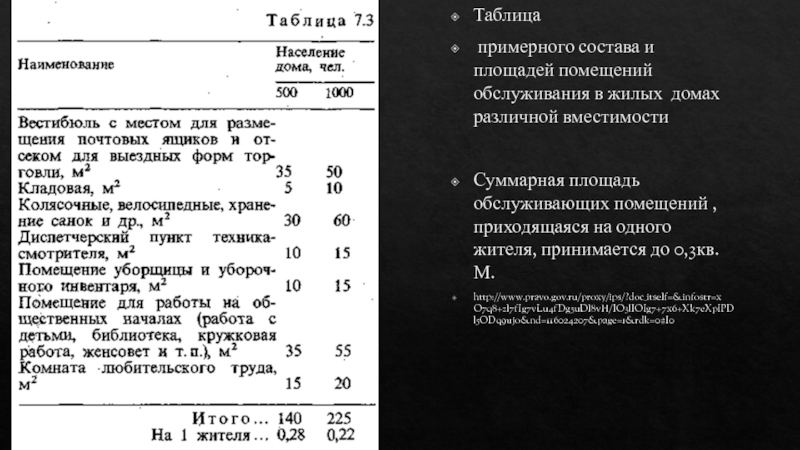

различной вместимости

Суммарная площадь обслуживающих помещений , приходящаяся на одного жителя,

принимается до 0,3кв. М.
http://www.pravo.gov.ru/proxy/ips/?doc_itself=&infostr=xO7q8+zl7fIg7vLu4fDg5uDl8vH/IO3lIOIg7+7x6+Xk7eXpIPDl5ODq9ujo&nd=116024207&page=1&rdk=0#I0

с пристроенными приемными отделениями, б - то же, по торцам

с подсобными помещениями, в, г - с частично и полностью пристроенным торговым залом, и - с подсобными помещениями, приемным отделением, подъездом в подземной части, е, ж - с подсобными помещениями, встроенными в жилые здания, и торговыми залами, пристроенными к их торцам http://www.gosthelp.ru/text/PosobiekSNiP2080189Proekt.html

1 - торговый зал,
2 - подсобное помещение,
3 - приемное отделение, 4 - лестница жилого дома,
5 - неиспользуемый объем,
6 - вход в жилой дом,
7 - подъезд для торгового транспорта,
8 - входы в торговый зал для посетителей,
9 - подземный проезд

касаются ориентации и условий проветривания.
Проветривание зависит от ориентации фасадов

жилых домов по сторонам света и по отношению к господствующим ветрам.
Инсоляция многоэтажной застройки достигается формой и расположением домов на определенных расстояниях друг от друга
В условиях многоэтажной застройки необходимо решать проблему защиты от ветра и шума.
Для устранения воздействия шума на многоэтажные жилые здания устраивают экра­ны, земляные насыпи, озеленение, размещают общественные здания, удаляют от источника шума жилые дома и, наконец, применяют «шумозащищенные» жилые дома.
СанПиН 2.2.1/2.1.1.1076-01

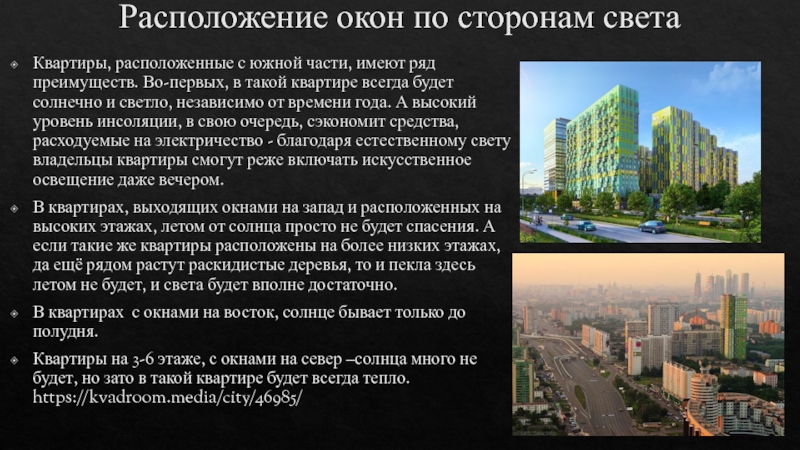

ряд преимуществ. Во-первых, в такой квартире всегда будет солнечно и

светло, независимо от времени года. А высокий уровень инсоляции, в свою очередь, сэкономит средства, расходуемые на электричество - благодаря естественному свету владельцы квартиры смогут реже включать искусственное освещение даже вечером.
В квартирах, выходящих окнами на запад и расположенных на высоких этажах, летом от солнца просто не будет спасения. А если такие же квартиры расположены на более низких этажах, да ещё рядом растут раскидистые деревья, то и пекла здесь летом не будет, и света будет вполне достаточно.
В квартирах с окнами на восток, солнце бывает только до полудня.
Квартиры на 3-6 этаже, с окнами на север –солнца много не будет, но зато в такой квартире будет всегда тепло. https://kvadroom.media/city/46985/

во время пожара
Минимальные параметры основных коммуникаций:
ширина внеквартирных коридоров – не

менее 1,4–1,6м;
- ширина марша внеквартирных лестниц, ведущих на жилые этажи, – 1,2м. https://files.stroyinf.ru/Data2/1/4294851/4294851331.htm

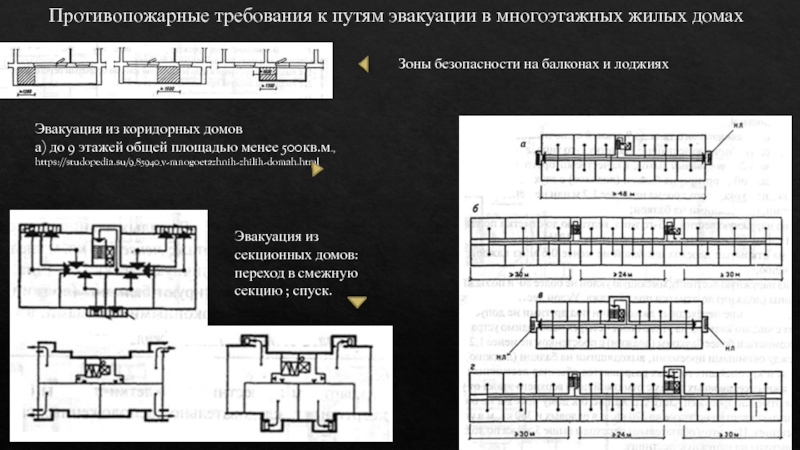

типа

на балконах и лоджиях
Эвакуация из коридорных домов
а) до 9 этажей

общей площадью менее 500кв.м., https://studopedia.su/9_85940_v-mnogoetazhnih-zhilih-domah.html

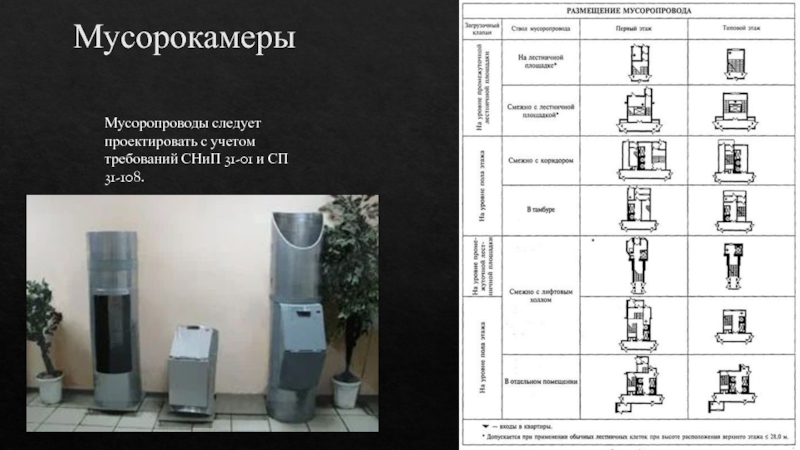

Эвакуация из секционных домов: переход в смежную секцию ; спуск.

31-108.

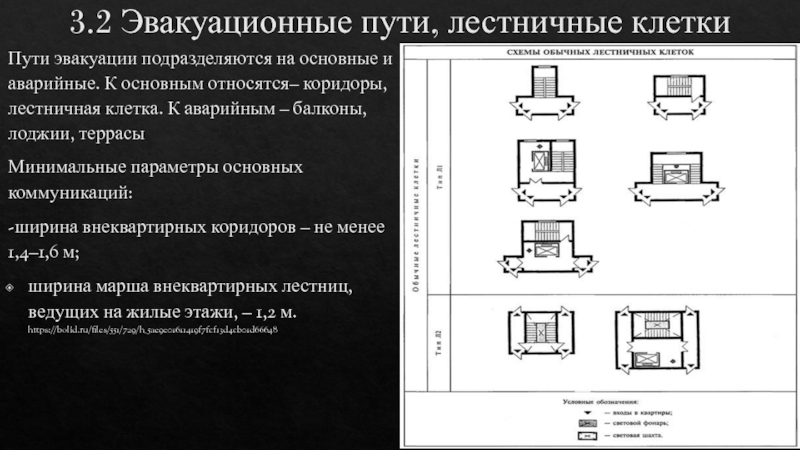

и аварийные. К основным относятся– коридоры, лестничная клетка. К аварийным

– балконы,лоджии, террасы
Минимальные параметры основных коммуникаций:
-ширина внеквартирных коридоров – не менее 1,4–1,6 м;
ширина марша внеквартирных лестниц, ведущих на жилые этажи, – 1,2 м. https://bolid.ru/files/551/729/h_5ae9e01611419f7fcf13d4cb01d66648

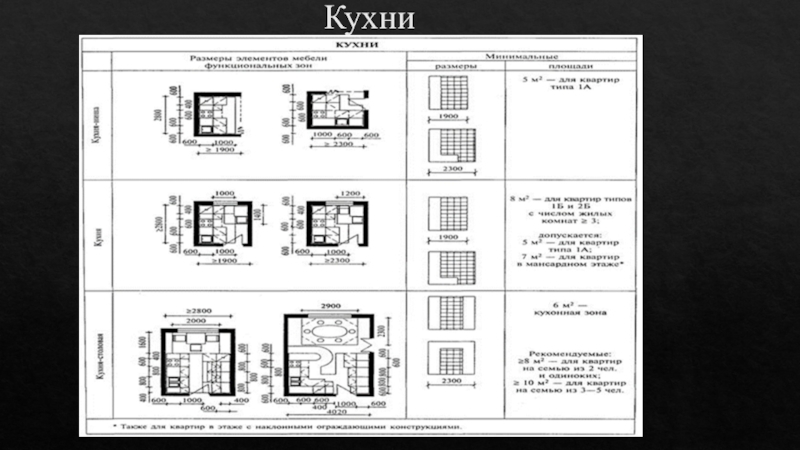

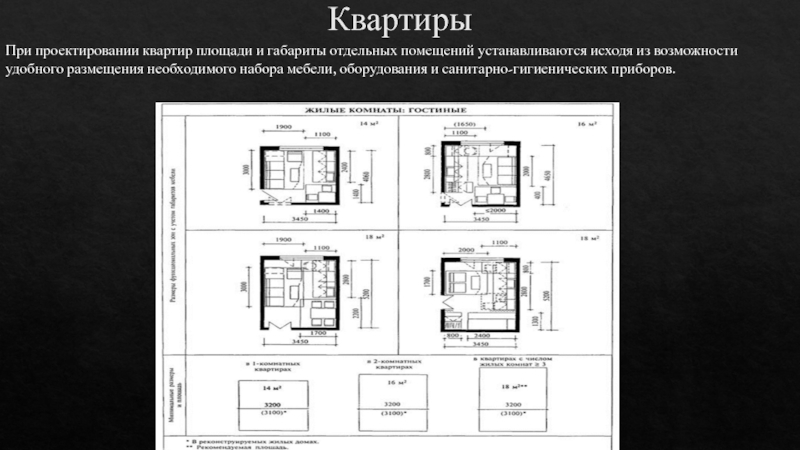

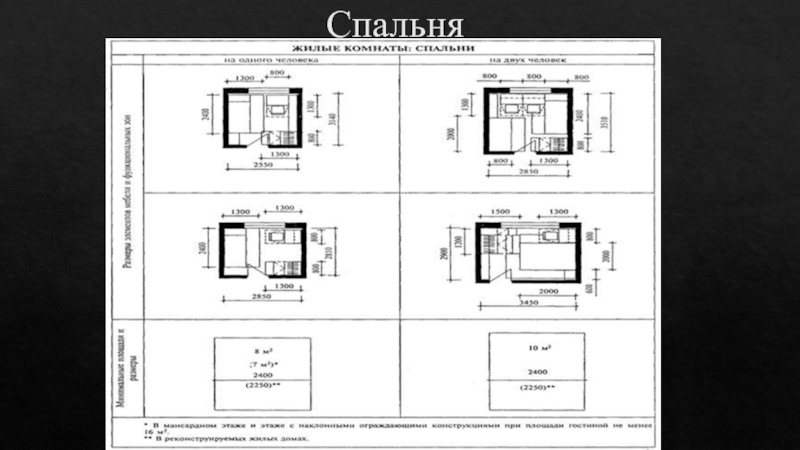

исходя из возможности удобного размещения необходимого набора мебели, оборудования и

санитарно-гигиенических приборов.

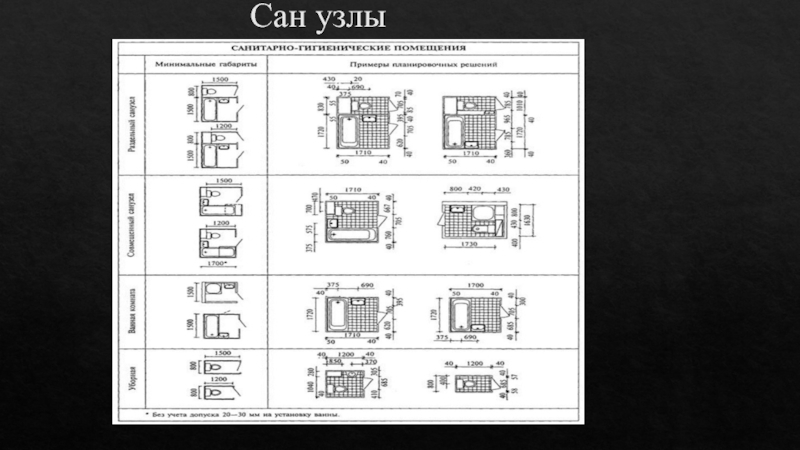

Сан узлы

на этаже

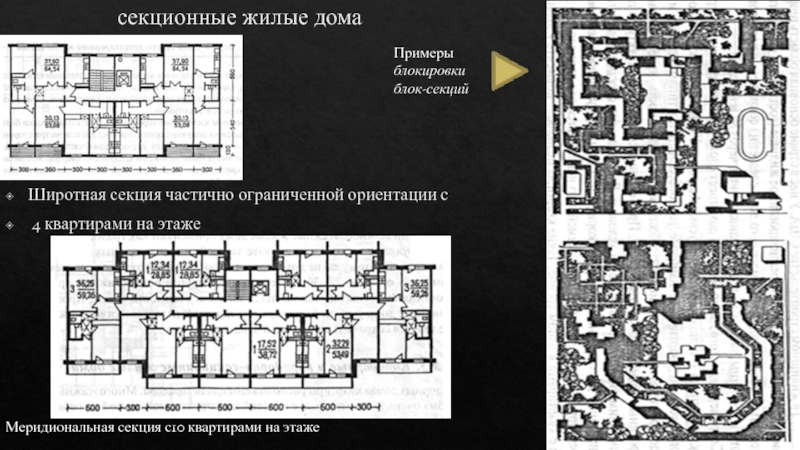

Примеры блокировки блок-секций

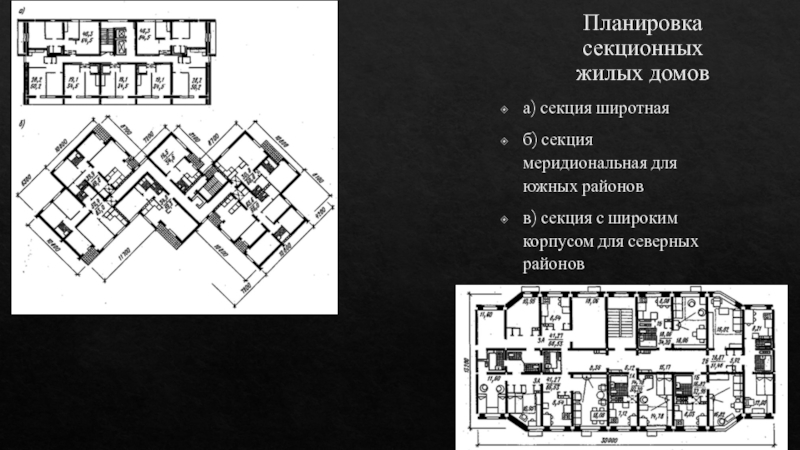

Меридиональная секция с10 квартирами на этаже

районов
в) секция с широким корпусом для северных районов

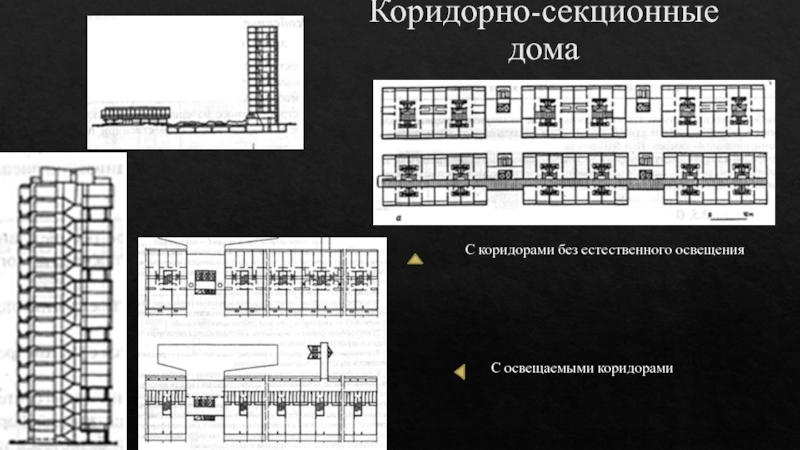

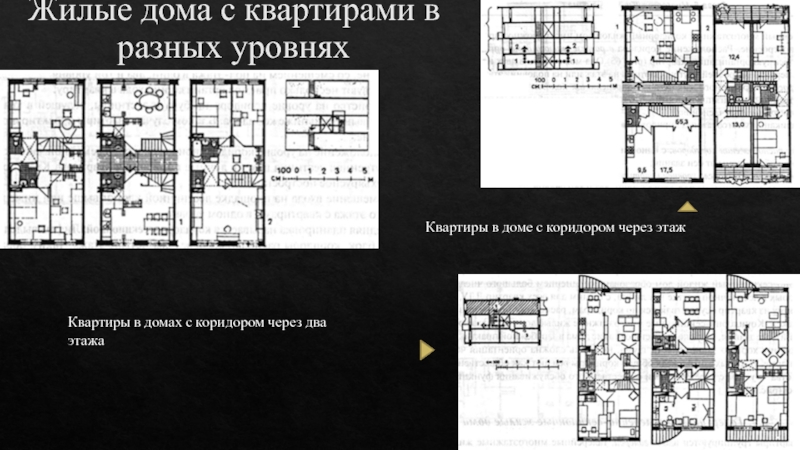

коридором через этаж
Квартиры в домах с коридором через два этажа

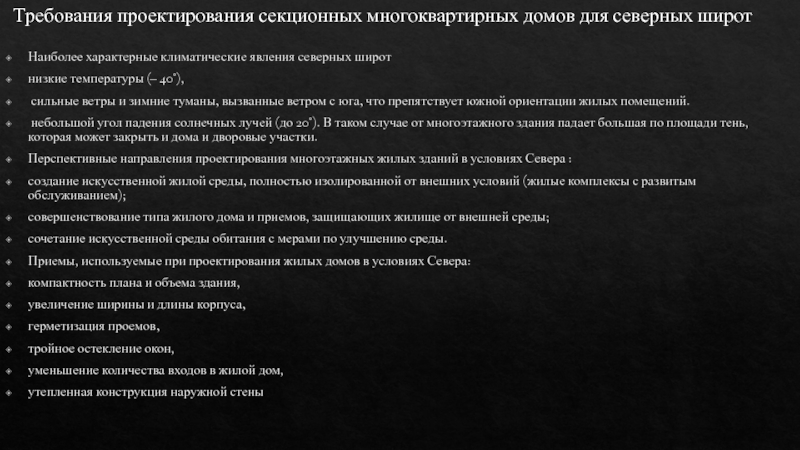

ветры и зимние туманы, вызванные ветром с юга, что препятствует

южной ориентации жилых помещений.
небольшой угол падения солнечных лучей (до 20°). В таком случае от многоэтажного здания падает большая по площади тень, которая может закрыть и дома и дворовые участки.
Перспективные направления проектирования многоэтажных жилых зданий в условиях Севера :
создание искусственной жилой среды, полностью изолированной от внешних условий (жилые комплексы с развитым обслуживанием);
совершенствование типа жилого дома и приемов, защищающих жилище от внешней среды;
сочетание искусственной среды обитания с мерами по улучшению среды.
Приемы, используемые при проектирования жилых домов в условиях Севера:
компактность плана и объема здания,
увеличение ширины и длины корпуса,
герметизация проемов,
тройное остекление окон,
уменьшение количества входов в жилой дом,
утепленная конструкция наружной стены

Требования проектирования секционных многоквартирных домов для северных широт

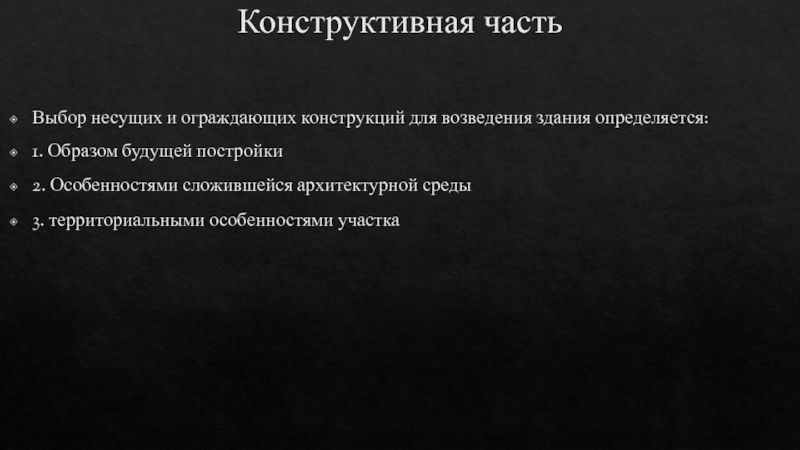

Образом будущей постройки
2. Особенностями сложившейся архитектурной среды
3. территориальными особенностями участка

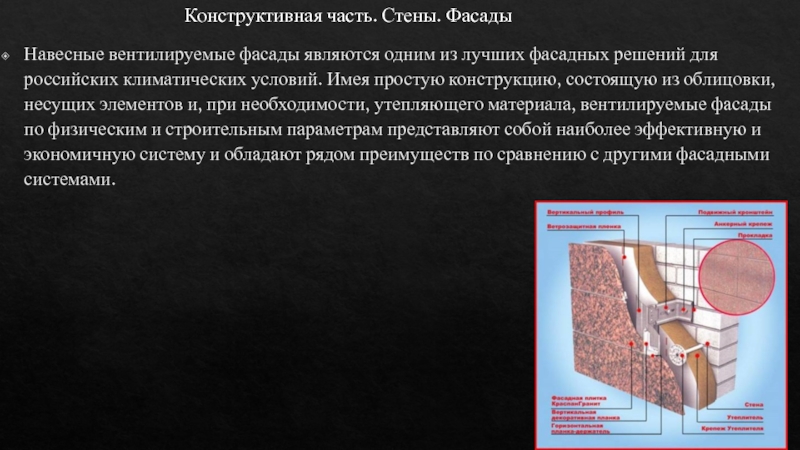

российских климатических условий. Имея простую конструкцию, состоящую из облицовки, несущих

элементов и, при необходимости, утепляющего материала, вентилируемые фасады по физическим и строительным параметрам представляют собой наиболее эффективную и экономичную систему и обладают рядом преимуществ по сравнению с другими фасадными системами.

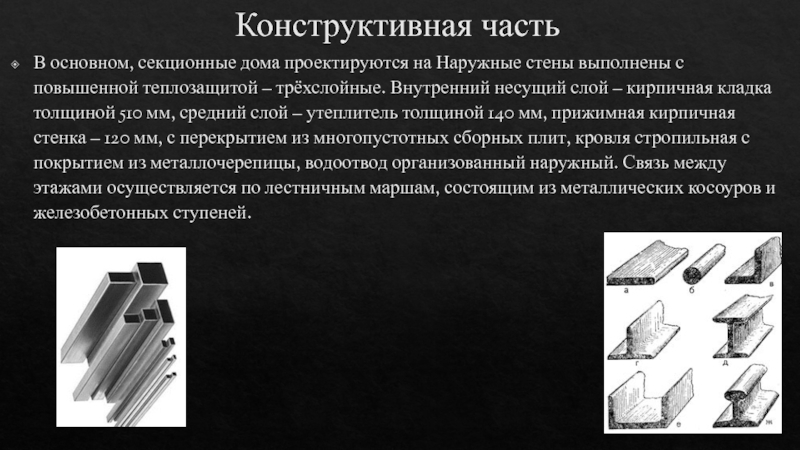

Конструктивная часть. Стены. Фасады

выполнены с повышенной теплозащитой – трёхслойные. Внутренний несущий слой –

кирпичная кладка толщиной 510 мм, средний слой – утеплитель толщиной 140 мм, прижимная кирпичная стенка – 120 мм, с перекрытием из многопустотных сборных плит, кровля стропильная с покрытием из металлочерепицы, водоотвод организованный наружный. Связь между этажами осуществляется по лестничным маршам, состоящим из металлических косоуров и железобетонных ступеней.

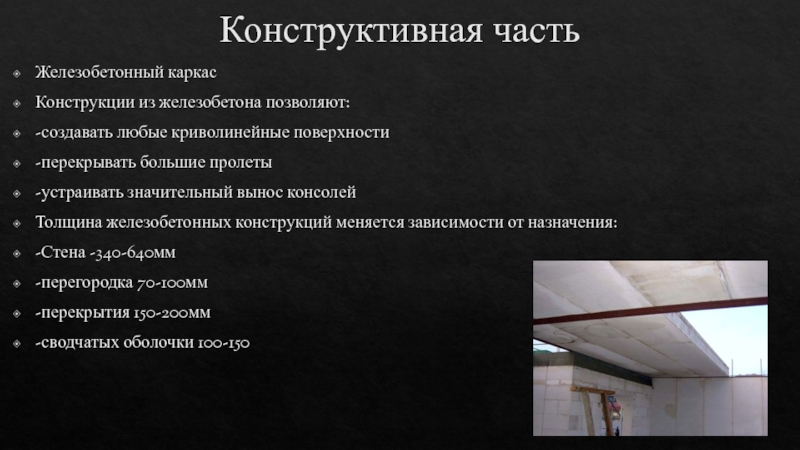

большие пролеты
-устраивать значительный вынос консолей
Толщина железобетонных конструкций меняется зависимости от

назначения:
-Стена -340-640мм
-перегородка 70-100мм
-перекрытия 150-200мм
-сводчатых оболочки 100-150

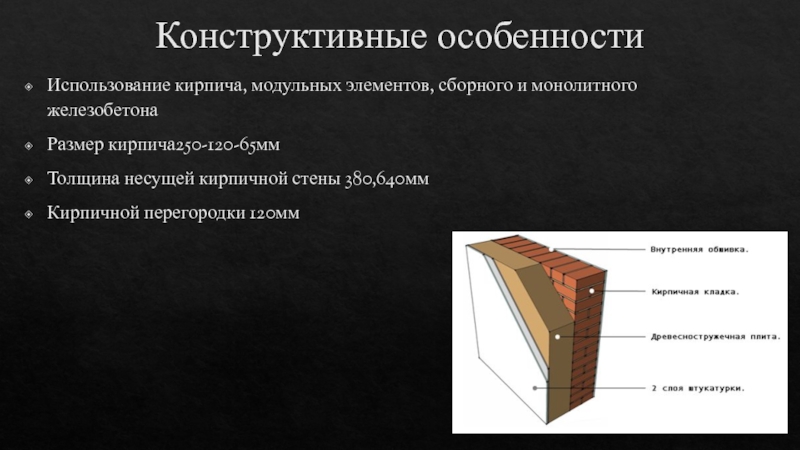

несущей кирпичной стены 380,640мм
Кирпичной перегородки 120мм

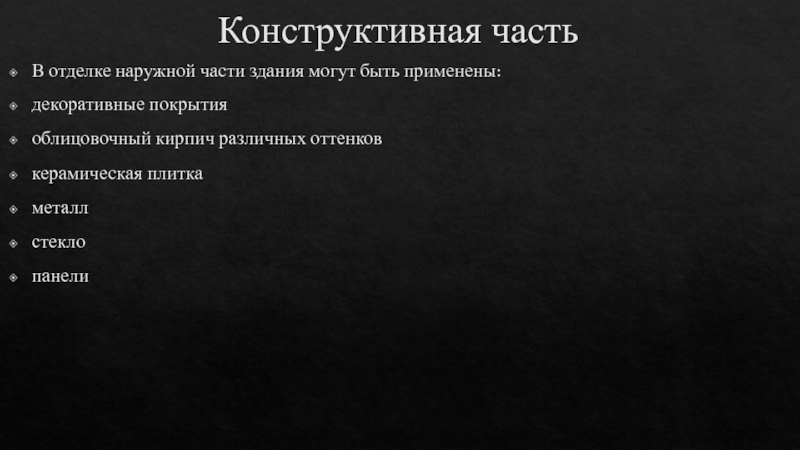

покрытия
облицовочный кирпич различных оттенков
керамическая плитка
металл
стекло
панели

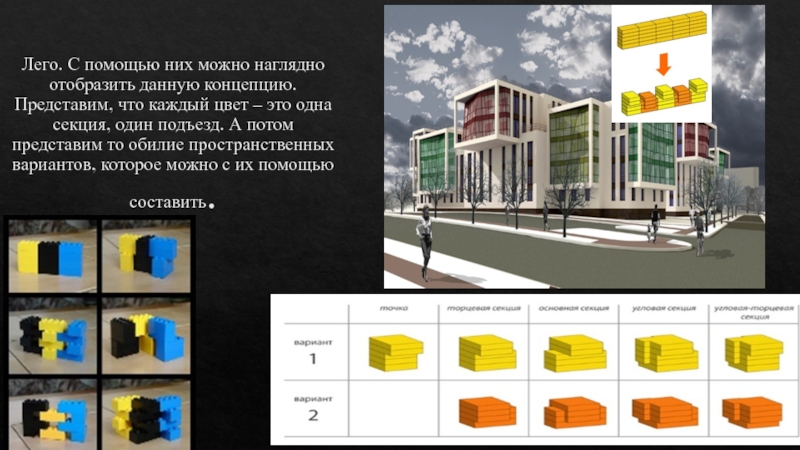

что каждый цвет – это одна секция, один подъезд. А

потом представим то обилие пространственных вариантов, которое можно с их помощью составить.

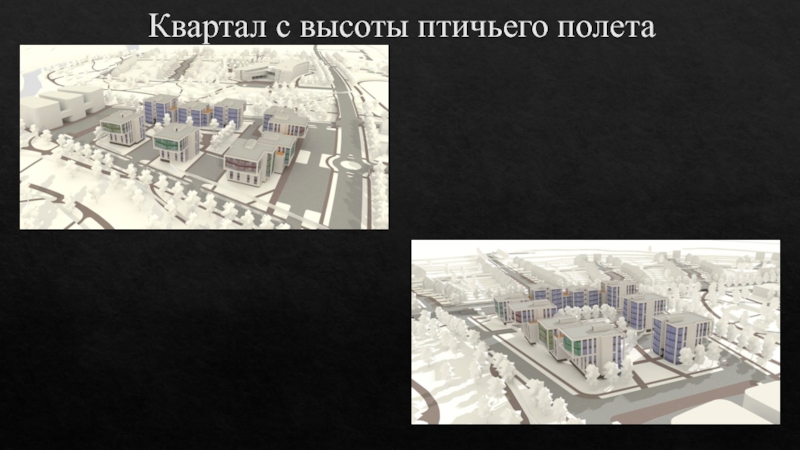

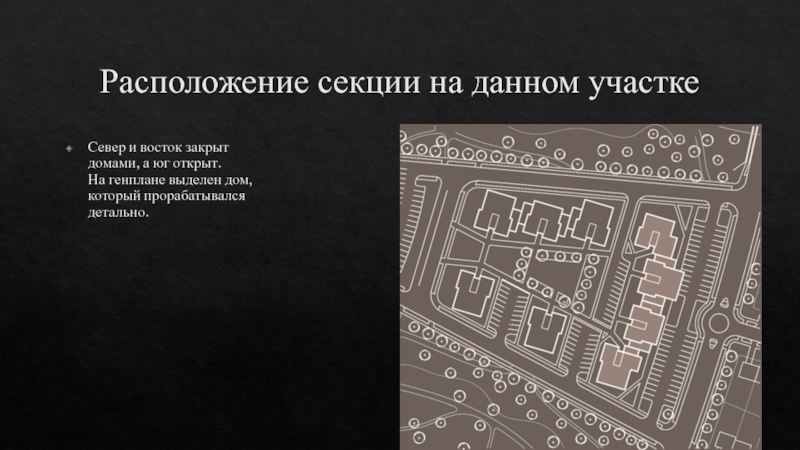

юг открыт. На генплане выделен дом, который прорабатывался детально.

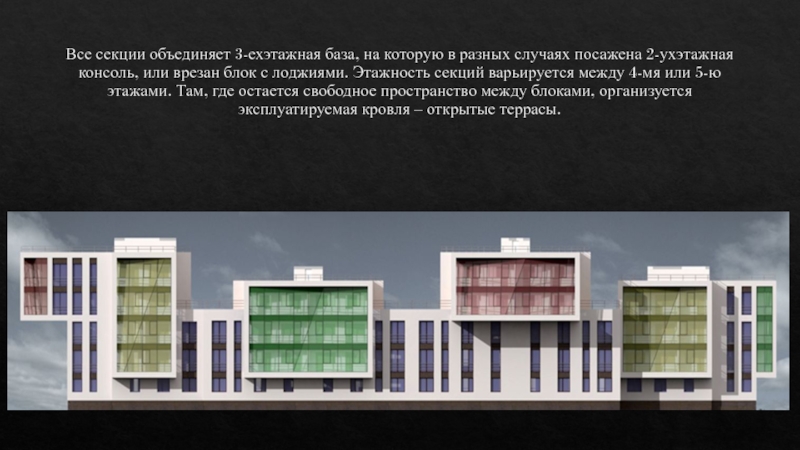

посажена 2-ухэтажная консоль, или врезан блок с лоджиями. Этажность секций

варьируется между 4-мя или 5-ю этажами. Там, где остается свободное пространство между блоками, организуется эксплуатируемая кровля – открытые террасы.

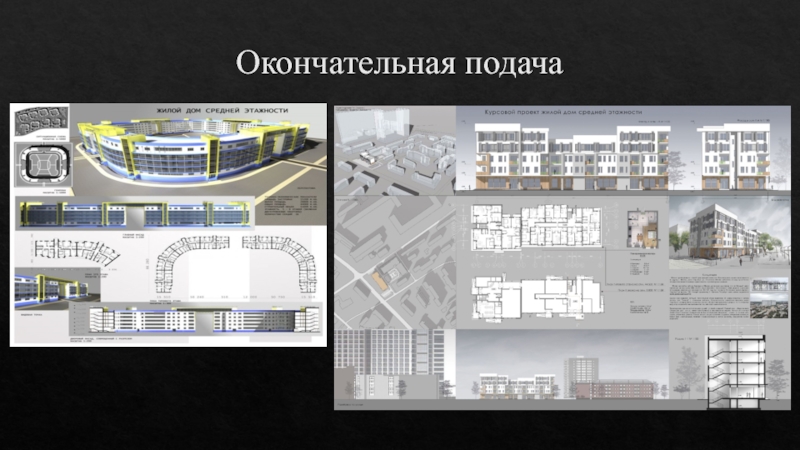

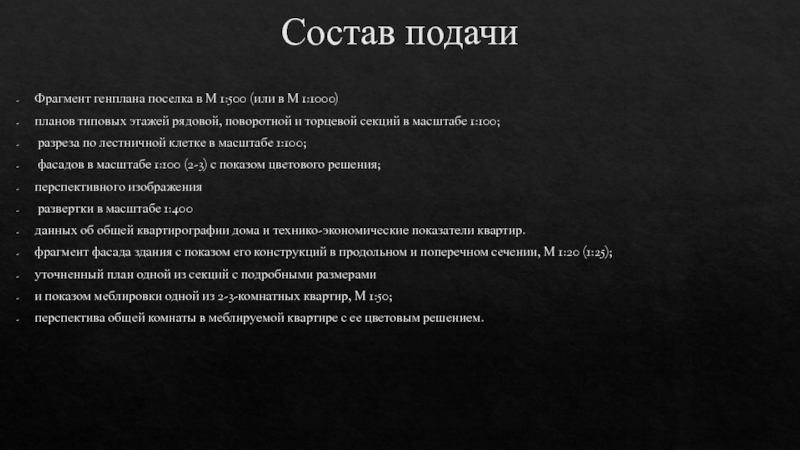

М 1:1000)
планов типовых этажей рядовой, поворотной и торцевой секций в

масштабе 1:100;
разреза по лестничной клетке в масштабе 1:100;
фасадов в масштабе 1:100 (2-3) с показом цветового решения;
перспективного изображения
развертки в масштабе 1:400
данных об общей квартирографии дома и технико-экономические показатели квартир.
фрагмент фасада здания с показом его конструкций в продольном и поперечном сечении, М 1:20 (1:25);
уточненный план одной из секций с подробными размерами
и показом меблировки одной из 2-3-комнатных квартир, М 1:50;
перспектива общей комнаты в меблируемой квартире с ее цветовым решением.
