Проектирование строительства разведочной нефтяной скважины глубиной 2170

На сегодняшний день Российская экономика во многом продолжает зависеть от экспорта нефти на мировой рынок, поэтому развитие нефтяной промышленности в нашей стране имеет стратегическое значение.Главной задачей, стоящей перед нефтяниками является внедрение

Слайды и текст этой презентации

Слайд 1«Проектирование строительства разведочной нефтяной скважины глубиной 2170»





«Проектирование строительства разведочной нефтяной скважины глубиной 2170»

Слайд 2На сегодняшний день Российская экономика во многом продолжает зависеть от

экспорта нефти на мировой рынок, поэтому развитие нефтяной промышленности в

нашей стране имеет стратегическое значение.
Главной задачей, стоящей перед нефтяниками является внедрение технологий и проведение мероприятий, позволяющих снижать себестоимость продукции.
Одним из подходов для решения данной задачи является необходимость развития технологий, связанных с повышением эффективности и улучшением качества бурения.
Задача улучшения качества бурения включает в себя, как количественный рост, то есть увеличение скоростных показателей бурения, так и повышение качества самих буровых работ..
Цель курсового проекта – Проектирование эксплуатационной вертикальной скважины на нефть на Соболином месторождении.

На сегодняшний день Российская экономика во многом продолжает зависеть от экспорта нефти на мировой рынок, поэтому развитие

Слайд 32.2. Проектирование конструкции скважины
Конструкция скважины – это совокупность
числа колонн;
глубины

спуска колонн;
интервалы затрубного цементирования;
диаметры обсадных колонн;
диаметры скважин под каждую колонну.

На

рис. 1 представлена спроектированная конструкция скважины.

Рисунок 1. Конструкция скважины.

2.2. Проектирование конструкции скважиныКонструкция скважины – это совокупность числа колонн;глубины спуска колонн;интервалы затрубного цементирования;диаметры обсадных колонн;диаметры скважин

Слайд 42.2.1. Построение совмещенного графика давлений
Совмещенный график давлений иллюстрирует изменение по

глубине скважи­ны давлений гидроразрыва пород, пластовых давлений и давлений столба

буро­вого раствора. Построенный совмещенный график давлений представлен на рис. 2.

Рисунок 2. Совмещенный график давлений

2.2.1. Построение совмещенного графика давлений Совмещенный график давлений иллюстрирует изменение по глубине скважи­ны давлений гидроразрыва пород, пластовых

Слайд 52.2.2. Определение числа колонн и глубины их спуска
В конструкцию скважины

включены следующие типы обсадных колонн: направление, кондуктор и эксплуатационная колонны.

Кондуктор и эксплуатационная колонна, являются обязательными при любой конструкции скважины. Для предотвращения размыва устья скважины проектируем спуск направления.
Глубина спуска направле­ния составляет 40 метров.
глубина спуска кондуктора, равная 900 м.
Эксплуатационная колонна опускается до забоя скважины, перекрывая все продуктивные горизонты.
Величина зумпфа равна 20 метров (2150 - 2170 м.).


2.2.2. Определение числа колонн и глубины их спускаВ конструкцию скважины включены следующие типы обсадных колонн: направление, кондуктор

Слайд 6Выбор интервалов цементирования
направление и кондуктор цементируются на всю длину:
Направление:

0-40 м;
Кондуктор: 0-900 м.
эксплуатационная колонна цементируется с учетом перекрытия

башмака предыдущей колонны на высоту не менее 150м, так как данная скважина является нефтяной:
Эксплуатационная колонна: 750-2171 м.

Выбор интервалов цементирования направление и кондуктор цементируются на всю длину: Направление: 0-40 м;Кондуктор: 0-900 м. эксплуатационная колонна

Слайд 7Выбор диаметров колонн и скважины под колонны

Выбор диаметров колонн и скважины под колонны

Слайд 8Бит 295,3 ВТ 419СР
1. Диаметр долота 295,3
2. Количество промывочных

отверстий 6 шт.
3. Высота 390 мм
4. Частота вращения

об/мин 80-400
5. Расход промывочной жидкости 55-63
6. Нагрузка т 2-20
7. Тип врашателя ротор ГЗД

Бит 295,3 ВТ 419СР  1. Диаметр долота 295,32. Количество промывочных отверстий 6 шт. 3. Высота 390

Слайд 9Бит 215,9 ВТ 416У
1. Диаметр долота 215,9
2. Количество промывочных

отверстий 6 шт.
3. Высота 385 мм
4. Частота вращения

об/мин 60-400
5. Расход промывочной жидкости 30-36
6. Нагрузка т 2-10
7. Тип врашателя ротор ГЗД

Бит 215,9 ВТ 416У  1. Диаметр долота 215,92. Количество промывочных отверстий 6 шт. 3. Высота 385

Слайд 10Бит 127 ВТ 610У
1. Диаметр долота 127
2. Количество промывочных

отверстий 6 шт.
3. Высота 228 мм
4. Частота вращения

об/мин 60-200
5. Расход промывочной жидкости 8-12
6. Нагрузка т 2-8
7. Тип врашателя ротор ГЗД

Бит 127 ВТ 610У  1. Диаметр долота 1272. Количество промывочных отверстий 6 шт. 3. Высота 228

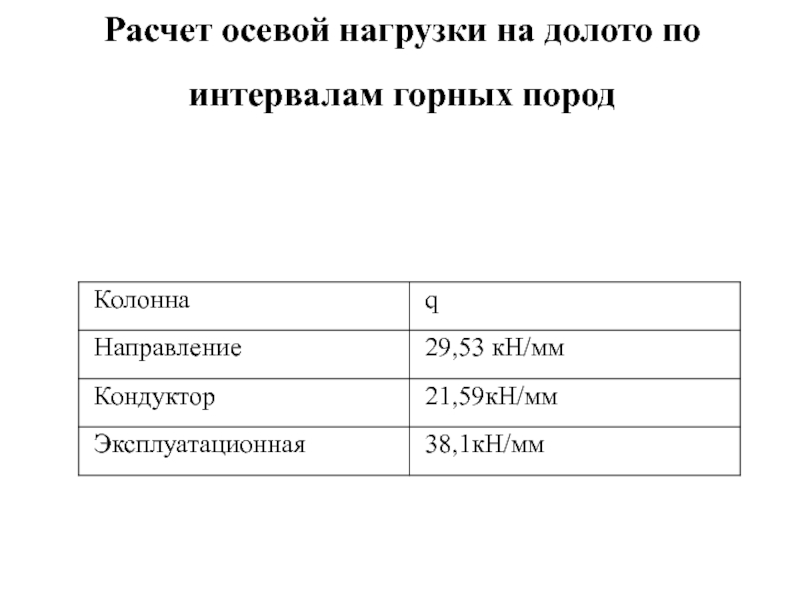

Слайд 11Расчет осевой нагрузки на долото по интервалам горных пород

Расчет осевой нагрузки на долото по интервалам горных пород

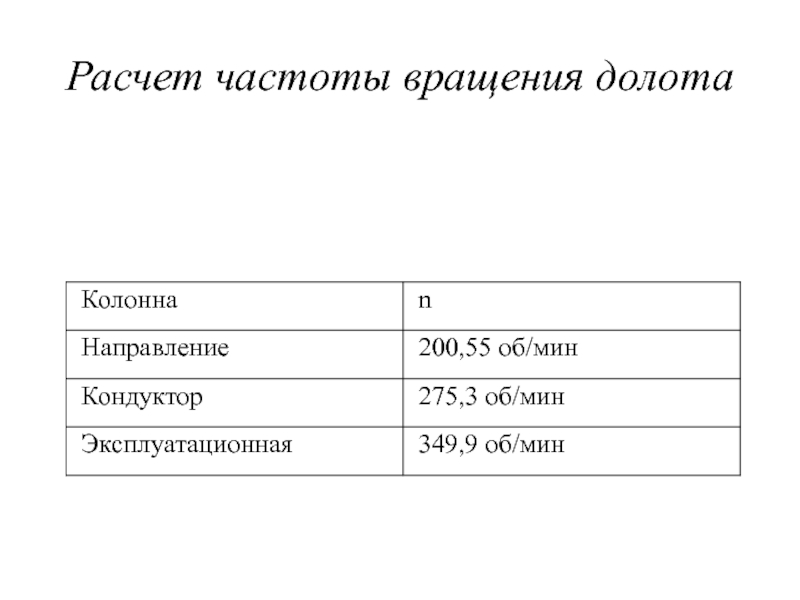

Слайд 12Расчет частоты вращения долота

Расчет частоты вращения долота

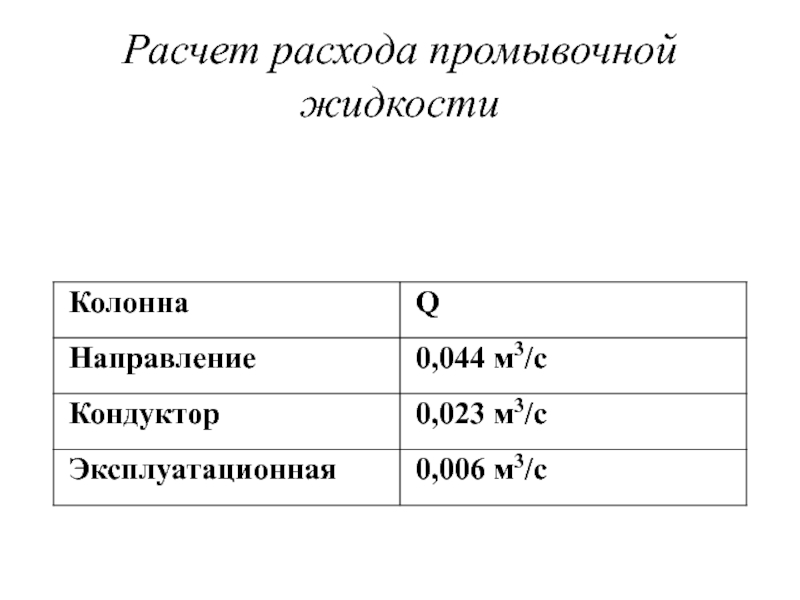

Слайд 13Расчет расхода промывочной жидкости

Расчет расхода промывочной жидкости

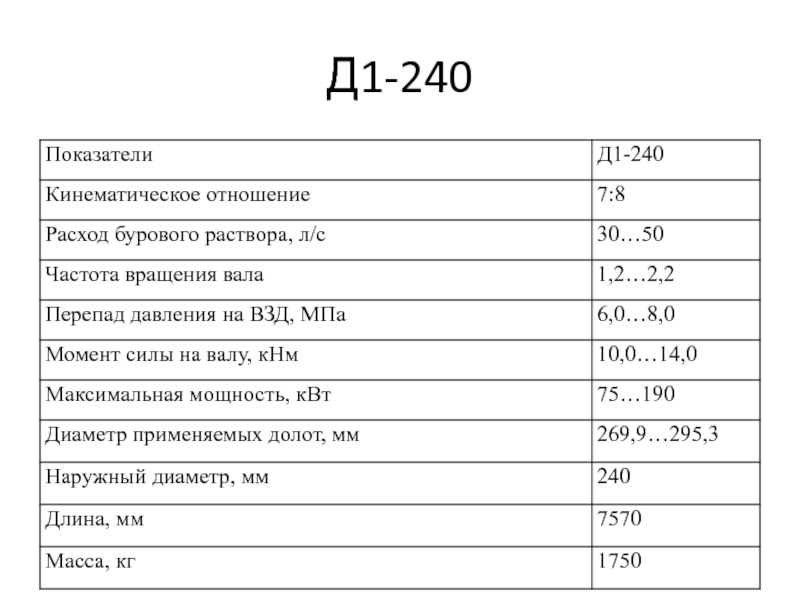

Слайд 14Д1-240

Д1-240

Слайд 15ДЗ-195

ДЗ-195

Слайд 16ДЗ-172

ДЗ-172

Слайд 17Передвижная буровая установка БУ2500/160ДПБМ

Передвижная буровая установка БУ2500/160ДПБМ
