Расчет и конструирование арок одноэтажных производственных
Содержание
- 1. Расчет и конструирование арок одноэтажных производственных
- 2. б) По стреле подъема: 1) Пологие арки2)
- 3. 2) Контрфорсами3) Фундаментами
- 4. Расчет арока) Особенности статического расчета двухшарнирной арки
- 5. Расчет и конструирование элементов аркиа) Верхний поясРассчитываем
- 6. Скачать презентанцию
б) По стреле подъема: 1) Пологие арки2) Высокие аркив) По способу изготовления Сборные2) Монолитныег) По способу восприятия распораЗатяжками
Слайды и текст этой презентации
Слайд 1Расчет и конструирование арок одноэтажных производственных зданий
Классификация
2) Двухшарнирная
арка
Слайд 2б) По стреле подъема:
1) Пологие арки
2) Высокие арки
в) По
способу изготовления
Сборные
2) Монолитные
г) По способу восприятия распора
Затяжками

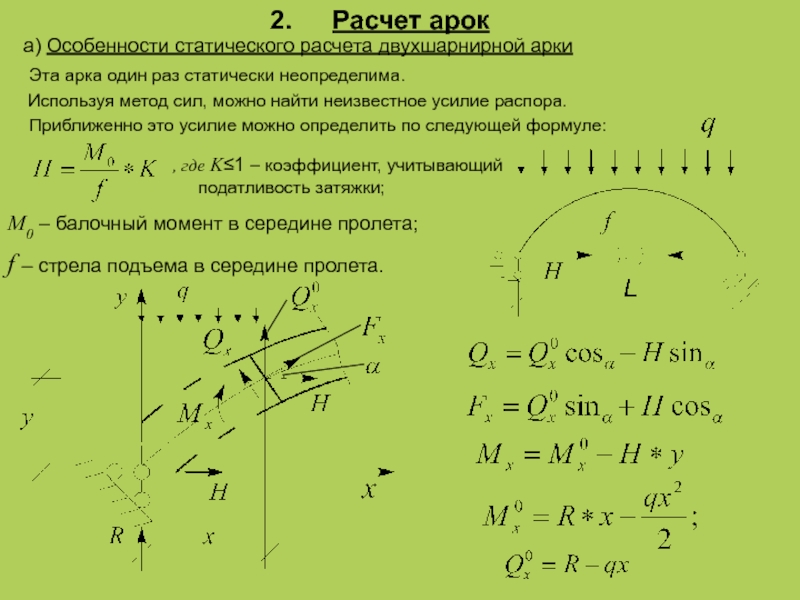

Слайд 4Расчет арок
а) Особенности статического расчета двухшарнирной арки
, где K1
– коэффициент, учитывающий податливость затяжки;
М0 – балочный момент в середине
пролета;f – стрела подъема в середине пролета.
Эта арка один раз статически неопределима.
Используя метод сил, можно найти неизвестное усилие распора.
Приближенно это усилие можно определить по следующей формуле:

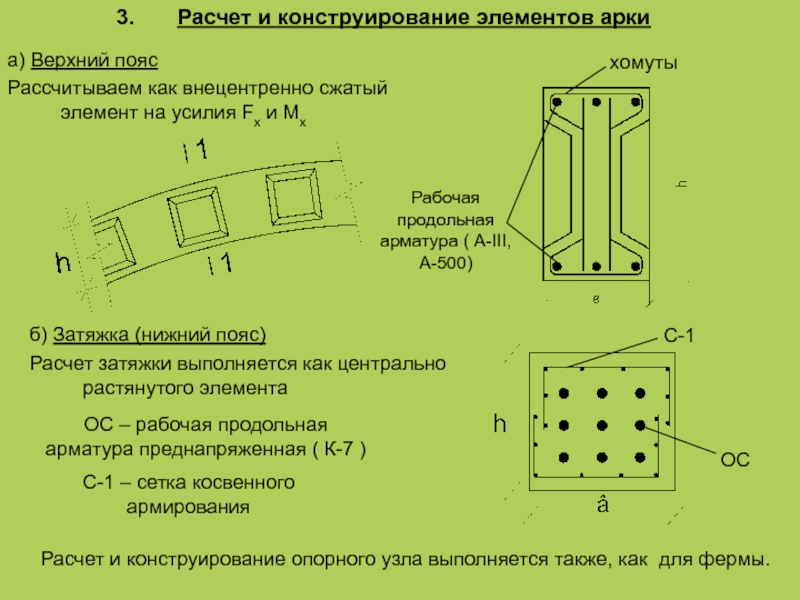

Слайд 5Расчет и конструирование элементов арки
а) Верхний пояс
Рассчитываем как внецентренно сжатый
элемент на усилия Fx и Mx
б) Затяжка (нижний пояс)
Расчет затяжки
выполняется как центрально растянутого элемента Расчет и конструирование опорного узла выполняется также, как для фермы.
ОС – рабочая продольная арматура преднапряженная ( К-7 )
С-1 – сетка косвенного армирования
