Расчет смесителей
Содержание
- 1. Расчет смесителей
- 2. Расчет вихревого (вертикального) смесителя
- 3. R1 – подача исходной воды; 2
- 4. Пример. Рассчитать вихревой смеситель при
- 5. Порядок расчета 1. Расход воды на один
- 6. 3. Размер корпуса в плане для круглой
- 7. R1 – подача исходной воды; 2
- 8. Принимаем диаметр d=600 мм.Стандартные диаметры условного прохода:100,
- 9. 5. Высота конической части определяется по формуле:6. Объем конической части смесителя:
- 10. 7. Полный объем смесителя:8. Объем цилиндрической части
- 11. RНсмhкhстрhконhцα1 – подача исходной воды; 2
- 12. 10. Полная высота смесителя:h = hц
- 13. RНсмhкhстрhконhцα1 – подача исходной воды; 2
- 14. Площадь живого сечения сборного лотка:12. Для определения
- 15. 13. Площадь всех затопленных отверстий в стенках
- 16. RНсмhкhстрhконhцα1 – подача исходной воды; 2
- 17. 15. Общее количество отверстий:Отверстия размещаются по боковой
- 18. 17. Расстояния между отверстиями:ео – do =
- 19. е0=160мм80ммd0=80мм110мм
- 20. 18. Размеры сборного кармана принимаются конструктивно с
- 21. RНсмhкhстрhконhцα1 – подача исходной воды; 2
- 22. Расчет дырчатого смесителя
- 23. RРазрез 1-1План11123451 – подача исходной воды; 2
- 24. Пример. Рассчитать дырчатый смеситель при Qсут=15 300 м³/сут=637,5 м³/ч = 0,177 м³/с.
- 25. Порядок расчета:1. Расход воды на один смеситель:2.
- 26. При скорости движения воды в отверстии V0=1м/с
- 27. Потеря напора при прохождении воды через отверстия одной перегородки:4. Площадь смоченного сечения смесителя:
- 28. 5. Задаемся глубиной потока воды Н в
- 29. RРазрез 1-1НН2Н1bлПлан11123451 – подача исходной воды; 2
- 30. 7. Площадь отверстий, приходящаяся на каждую перегородку:Так
- 31. 8. Высота первой перегородки с учетом затопления
- 32. RРазрез 1-1НН2Н1bлbсПлан11123451 – подача исходной воды; 2
- 33. 9. Первая перегородка (считая от конца смесителя)
- 34. Расстояния между осями отверстий по горизонтали будут
- 35. RРазрез 1-1НсмНН2Н1(1,0-1,5)bcbлbсПлан11123451 – подача исходной воды; 2
- 36. Скачать презентанцию
Расчет вихревого (вертикального) смесителя
Слайды и текст этой презентации

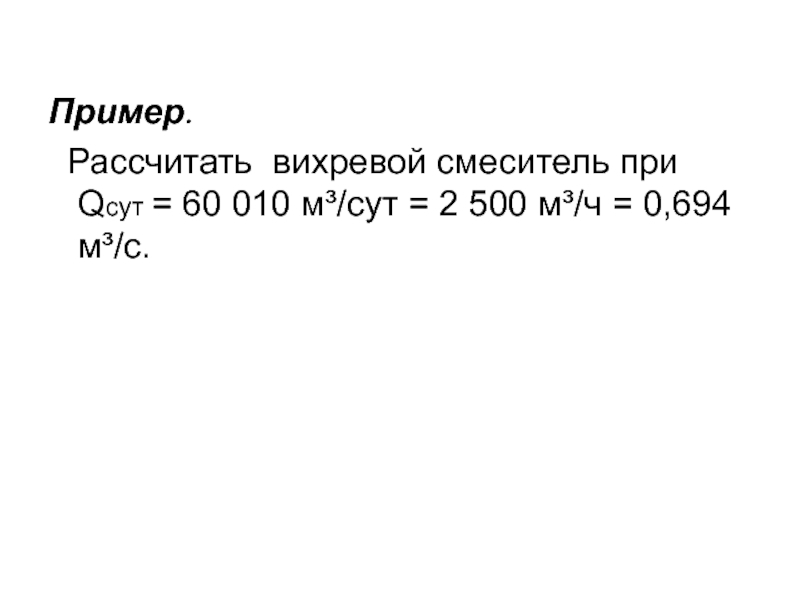

Слайд 5Порядок расчета
1. Расход воды на один смеситель:
2. Площадь горизонтального
сечения в верхней части смесителя:
где Vц – скорость восходящего потока
в верхней части смесителя, 30-40 мм/с [п.9.36].

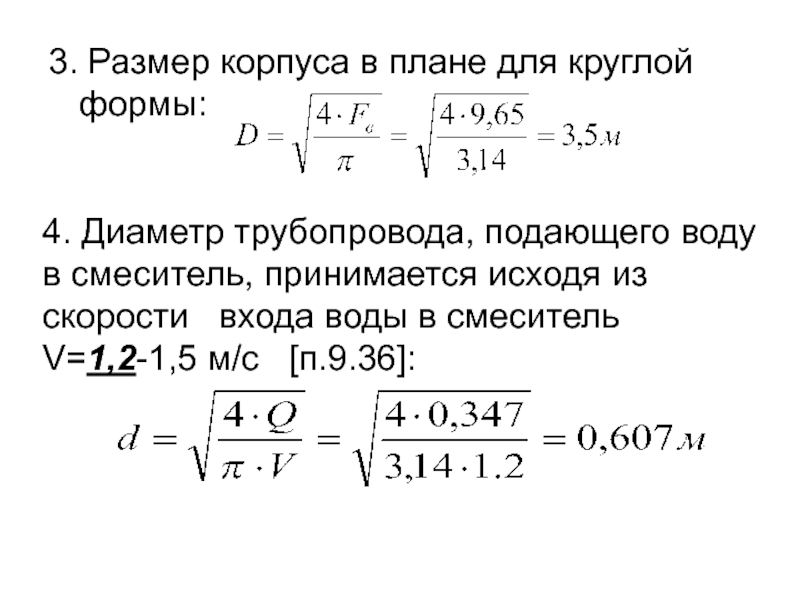

Слайд 63. Размер корпуса в плане для круглой формы:
4. Диаметр трубопровода,
подающего воду в смеситель, принимается исходя из скорости входа
воды в смеситель V=1,2-1,5 м/с [п.9.36]:

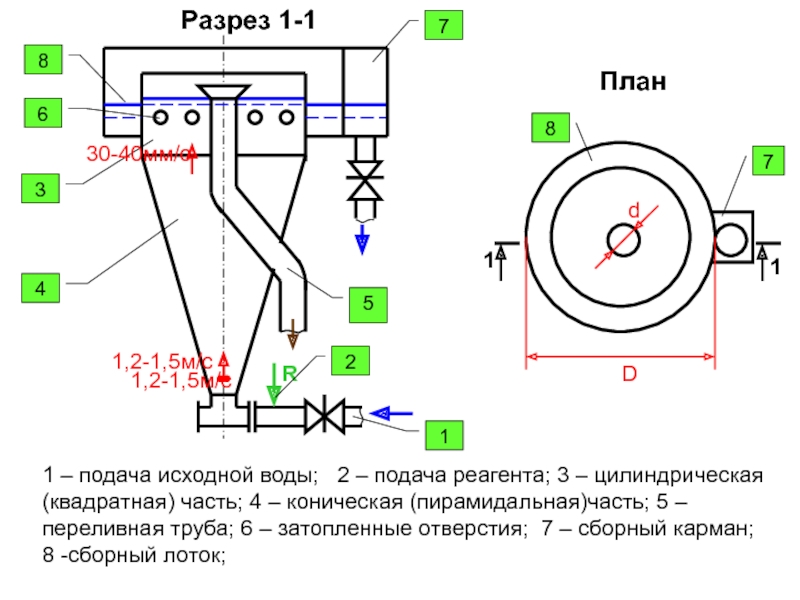

Слайд 7R

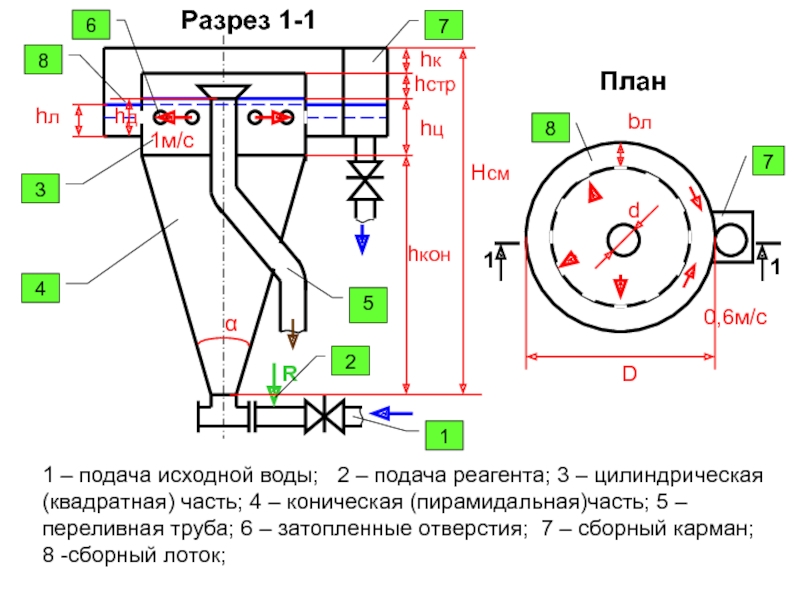

1 – подача исходной воды; 2 – подача реагента;
3 – цилиндрическая (квадратная) часть; 4 – коническая (пирамидальная)часть; 5
– переливная труба; 6 – затопленные отверстия; 7 – сборный карман; 8 -сборный лоток;1
2
3
4
5
6
7
8
План
Разрез 1-1
1
1
D
d
8
7
1,2-1,5м/с
30-40мм/с
1,2-1,5м/с

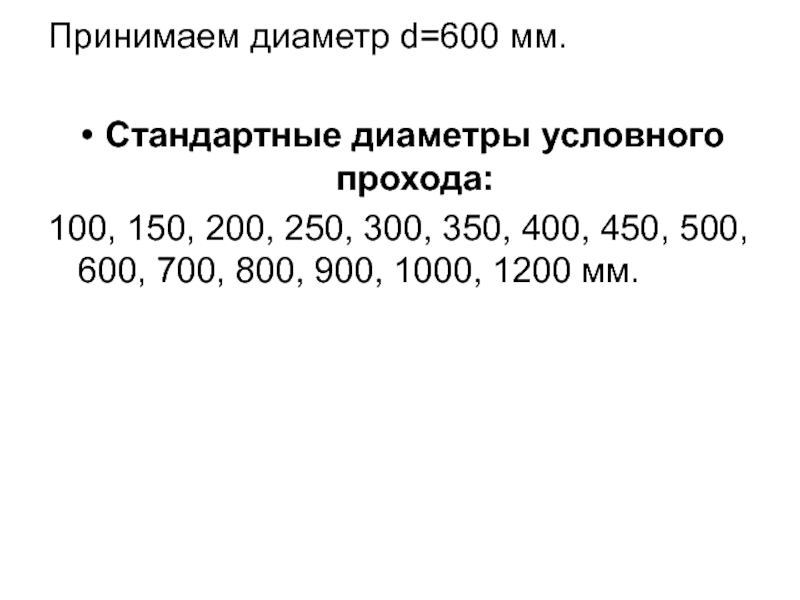

Слайд 8Принимаем диаметр d=600 мм.
Стандартные диаметры условного прохода:
100, 150, 200, 250,
300, 350, 400, 450, 500, 600, 700, 800, 900, 1000,
1200 мм.
Слайд 107. Полный объем смесителя:
8. Объем цилиндрической части смесителя:
Wц = W
– Wк = 31,25 – 17,6 = 13,64 м³.
9. Высота
цилиндрической части:
Слайд 11R
Нсм
hк
hстр
hкон
hц
α
1 – подача исходной воды; 2 – подача реагента;
3 – цилиндрическая (квадратная) часть; 4 – коническая (пирамидальная)часть; 5
– переливная труба; 6 – затопленные отверстия; 7 – сборный карман; 8 -сборный лоток;1
2
3
4
5
6
7
8
План
Разрез 1-1
1
1
D
d
8
7

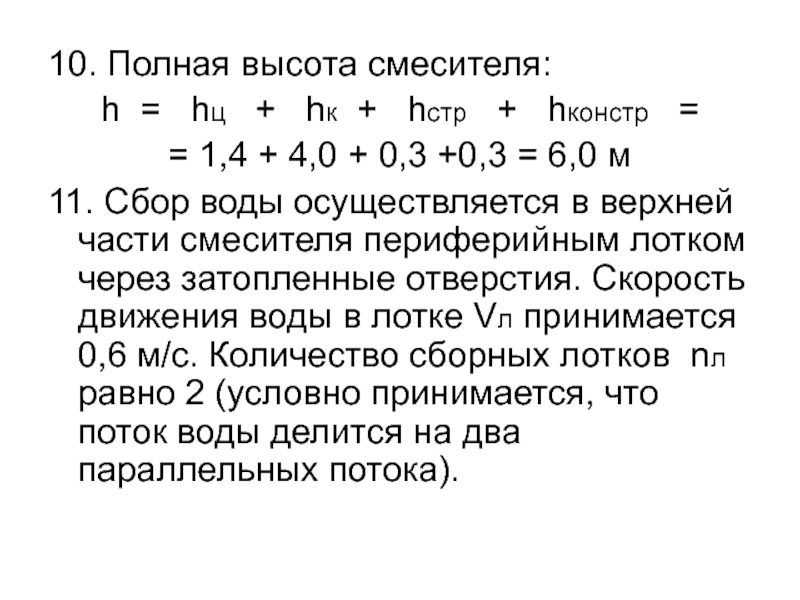

Слайд 1210. Полная высота смесителя:
h = hц +
hк + hстр + hконстр =
= 1,4 + 4,0 + 0,3 +0,3 = 6,0 м
11. Сбор воды осуществляется в верхней части смесителя периферийным лотком через затопленные отверстия. Скорость движения воды в лотке Vл принимается 0,6 м/с. Количество сборных лотков nл равно 2 (условно принимается, что поток воды делится на два параллельных потока).
Слайд 13R
Нсм
hк
hстр
hкон
hц
α
1 – подача исходной воды; 2 – подача реагента;
3 – цилиндрическая (квадратная) часть; 4 – коническая (пирамидальная)часть; 5
– переливная труба; 6 – затопленные отверстия; 7 – сборный карман; 8 -сборный лоток;1
2
3
4
5
6
7
8
bл
План
Разрез 1-1
1
1
D
d
8
7
0,6м/с
Слайд 14Площадь живого сечения сборного лотка:
12. Для определения глубины потока воды
в лотке задаемся шириной лотка: 0,3 – 0,8 м. При
ширине лотка bл = 0,6 м высота слоя воды в нем:hл = ωл/ bл =0,29 / 0,6 = 0,5 м.
Слайд 1513. Площадь всех затопленных отверстий в стенках сборного лотка:
где Vо
– скорость движения воды через отверстия, 1 м/с.
14. Принимаем диаметр
отверстия do = 80 мм = 0,08 м. При этом площадь одного отверстия:
Слайд 16R
Нсм
hк
hстр
hкон
hц
α
1 – подача исходной воды; 2 – подача реагента;
3 – цилиндрическая (квадратная) часть; 4 – коническая (пирамидальная)часть; 5
– переливная труба; 6 – затопленные отверстия; 7 – сборный карман; 8 -сборный лоток;1
2
3
4
5
6
7
8
bл
План
Разрез 1-1
1
1
D
d
8
7
0,6м/с
hл
1м/с
Слайд 1715. Общее количество отверстий:
Отверстия размещаются по боковой поверхности лотка на
глубине ho=110 мм от верхней кромки лотка до оси отверстия.
16.
Шаг между осями отверстий:

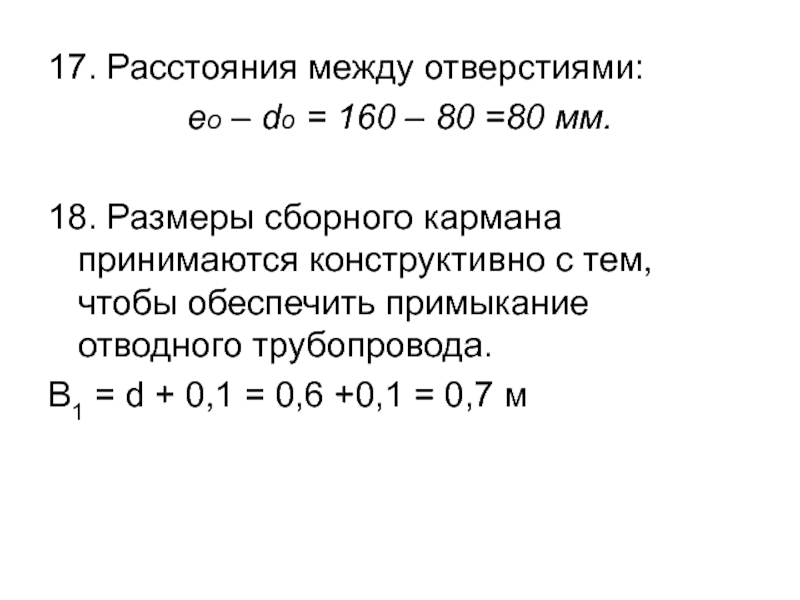

Слайд 1817. Расстояния между отверстиями:
ео – do = 160 – 80
=80 мм.
18. Размеры сборного кармана принимаются конструктивно с тем, чтобы
обеспечить примыкание отводного трубопровода.В1 = d + 0,1 = 0,6 +0,1 = 0,7 м
Слайд 2018. Размеры сборного кармана принимаются конструктивно с тем, чтобы обеспечить
примыкание отводного трубопровода.
В1 = d + 0,1 = 0,6 +0,1
= 0,7 м19. Расстояние от верхнего уровня воды в смесителе до дна сборного лотка
Слайд 21R
Нсм
hк
hстр
hкон
hц
α
1 – подача исходной воды; 2 – подача реагента;
3 – цилиндрическая (квадратная) часть; 4 – коническая (пирамидальная)часть; 5
– переливная труба; 6 – затопленные отверстия; 7 – сборный карман; 8 -сборный лоток;1
2
3
4
5
6
7
8
bл
План
Разрез 1-1
1
1
D
d
8
7
0,6м/с
hл
1м/с
hд
Слайд 23R
Разрез 1-1
План
1
1
1
2
3
4
5

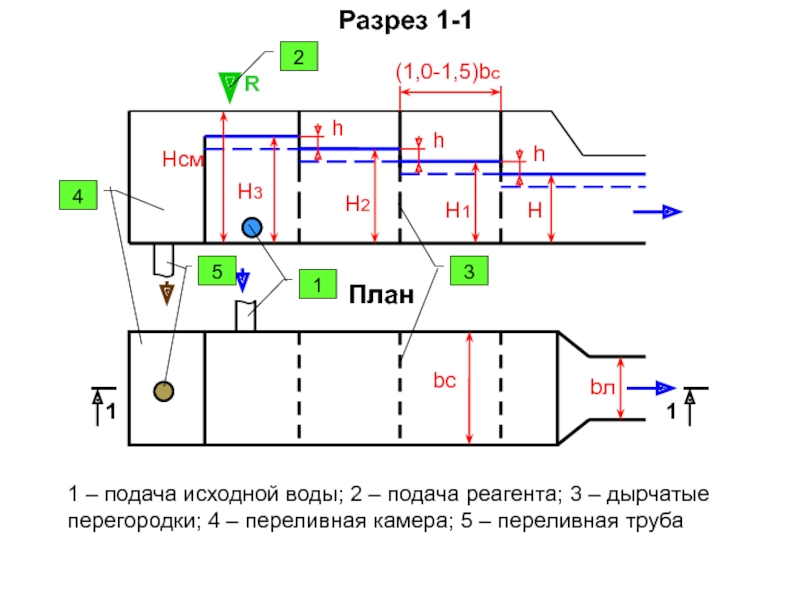

1 – подача исходной воды; 2 – подача реагента;
3 – дырчатые перегородки; 4 – переливная камера; 5 –
переливная труба

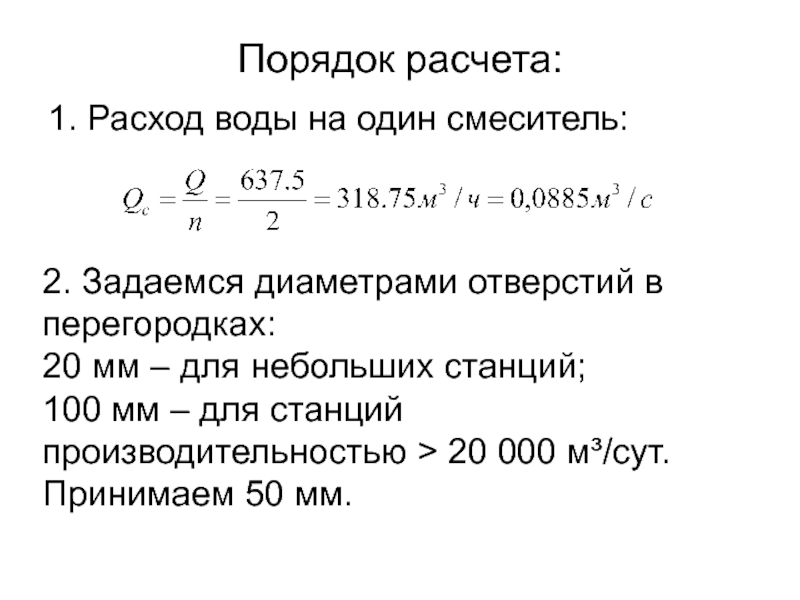

Слайд 25Порядок расчета:
1. Расход воды на один смеситель:
2. Задаемся диаметрами отверстий
в перегородках:
20 мм – для небольших станций;
100 мм
– для станций производительностью > 20 000 м³/сут.Принимаем 50 мм.
Слайд 26При скорости движения воды в отверстии V0=1м/с количество отверстий в
каждой перегородке:
3. При толщине стенки b=5см=0.05м отношение d0/b=1, и коэффициент
расхода равен μ=0,75.(при d0/b=2 μ=0,65;
при d0/b=1 μ=0,75).
Слайд 27Потеря напора при прохождении воды через отверстия одной перегородки:
4. Площадь
смоченного сечения смесителя:
Слайд 285. Задаемся глубиной потока воды Н в конце смесителя (Н=0,4-0,5
м).
Тогда ширина лотка:
6. Высота слоя воды перед перегородками (считая от
конца смесителя):перед первой H1=H + h = 0,5 + 0,09=0,59 м;
перед второй H2= H + 2h=0,5 +0,18=0,68 м;
перед третьей H3= H + 3h=0,5 +0,27=0,77 м;

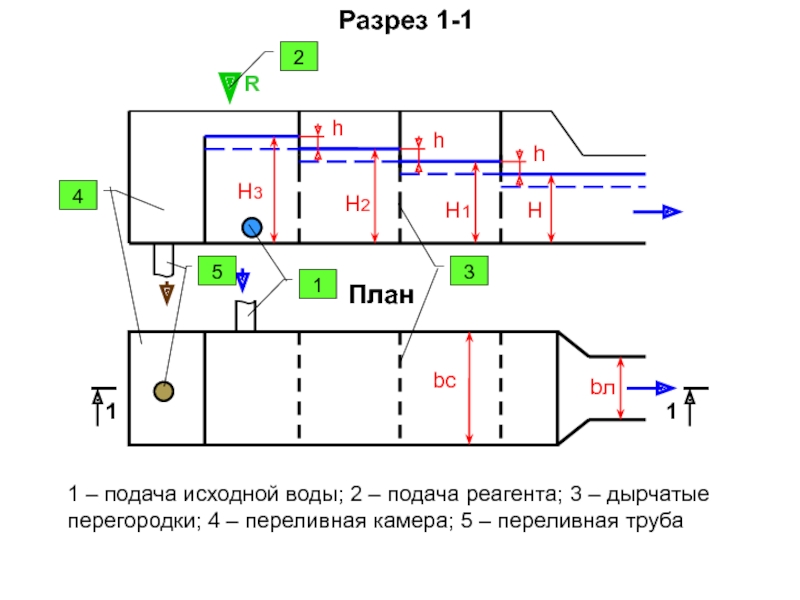

Слайд 29R
Разрез 1-1
Н
Н2
Н1
bл
План
1
1
1
2
3
4
5
1 – подача исходной воды; 2 – подача реагента;
3 – дырчатые перегородки; 4 – переливная камера; 5 –
переливная трубаh
h
h
Н3

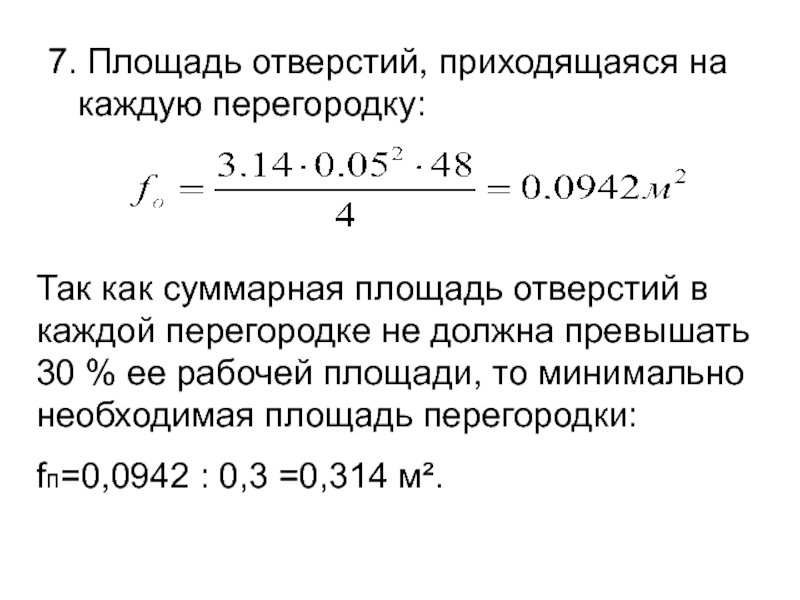

Слайд 307. Площадь отверстий, приходящаяся на каждую перегородку:
Так как суммарная площадь
отверстий в каждой перегородке не должна превышать 30 % ее
рабочей площади, то минимально необходимая площадь перегородки:fп=0,0942 : 0,3 =0,314 м².
Слайд 318. Высота первой перегородки с учетом затопления верхнего ряда отверстий
(0,1-0,15 м)
hп = 0,59 – 0,1 = 0,49 м.
Поэтому
ширина смесителя должна быть:bс = fп : hп =0,314 : 0,49 = 0,64 м.
Слайд 32R
Разрез 1-1
Н
Н2
Н1
bл
bс
План
1
1
1
2
3
4
5
1 – подача исходной воды; 2 – подача реагента;
3 – дырчатые перегородки; 4 – переливная камера; 5 –
переливная трубаh
h
h
Н3
Слайд 339. Первая перегородка (считая от конца смесителя) имеет наименьшую рабочую
площадь.
Размещаем на ней 6 рядов отверстий по вертикали с 8
отверстиями в каждом горизонтальном ряду, а всего 48 отверстий.Шаг оси отверстий по вертикали:
В первой перегородке е1 = (590 – 100): 6 = 82 мм;
Во второй перегородке е2 =(680 – 100): 6 =97 мм;
В третьей перегородке е3 =(770 – 100): 6=112 мм;
Слайд 34Расстояния между осями отверстий по горизонтали будут одинаковыми для всех
перегородок и составят:
640 : 8 = 80 мм.
10. Расстояния
между перегородками – не менее ширины смесителя: 0,64 м.11. Общая высота смесителя:
Нсм=Н3+hстр = 0,77 + 0,3=1,07 м.
Слайд 35R
Разрез 1-1
Нсм
Н
Н2
Н1
(1,0-1,5)bc
bл
bс
План
1
1
1
2
3
4
5
1 – подача исходной воды; 2 – подача реагента;
3 – дырчатые перегородки; 4 – переливная камера; 5 –
переливная трубаh
h
h
Н3
