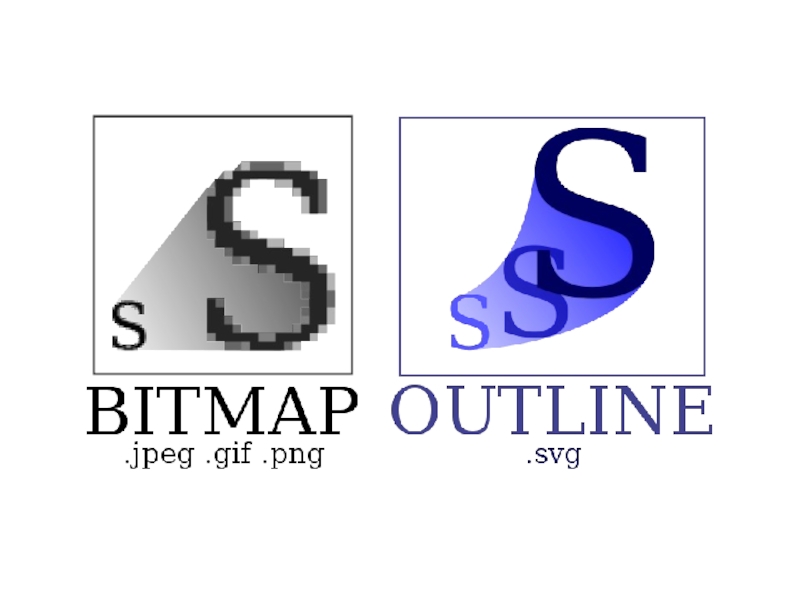

Растрова та векторна графіка
Содержание
- 1. Растрова та векторна графіка
- 2. МасштабуванняКількість об'єктівРозмір файлуТочність/реалістичність зображення
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6

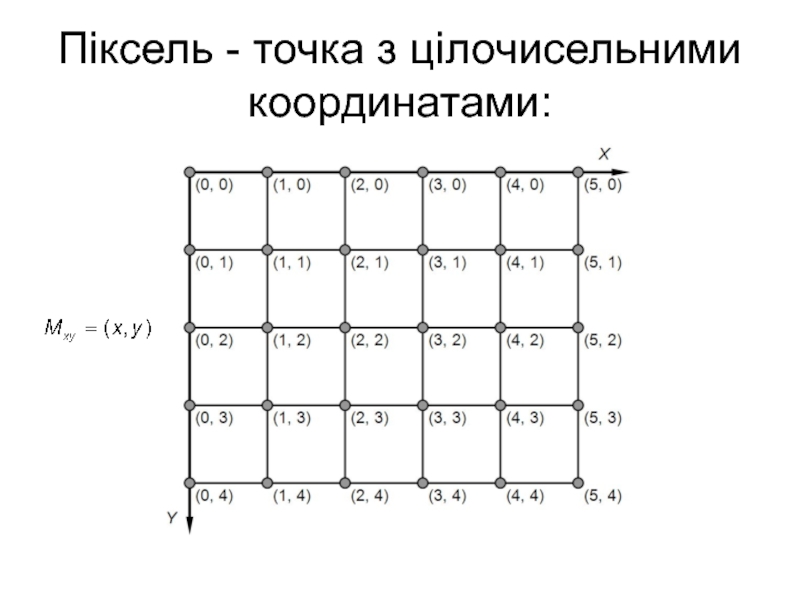

- 7. Піксель - точка з цілочисельними координатами:
- 8. Піксель - квадрат, що лежить між координатними прямими з цілочисельними координатами:

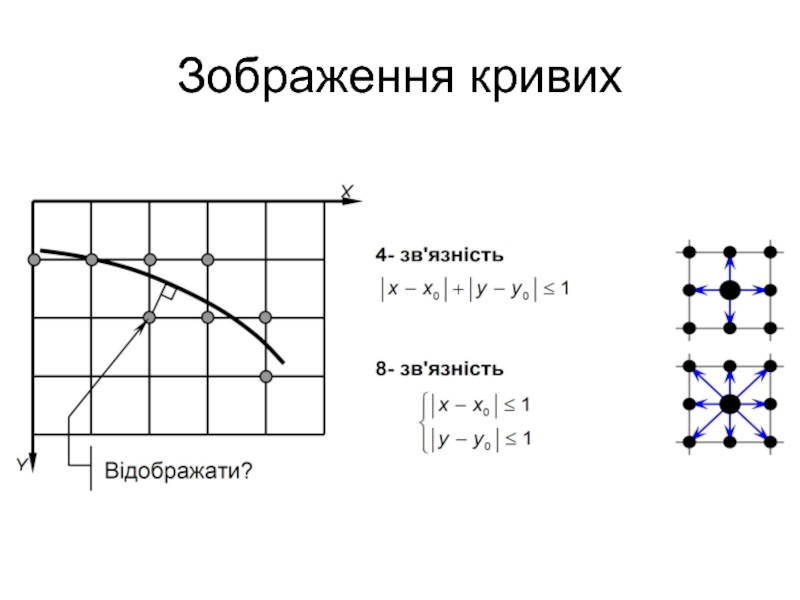

- 9. Зображення кривих

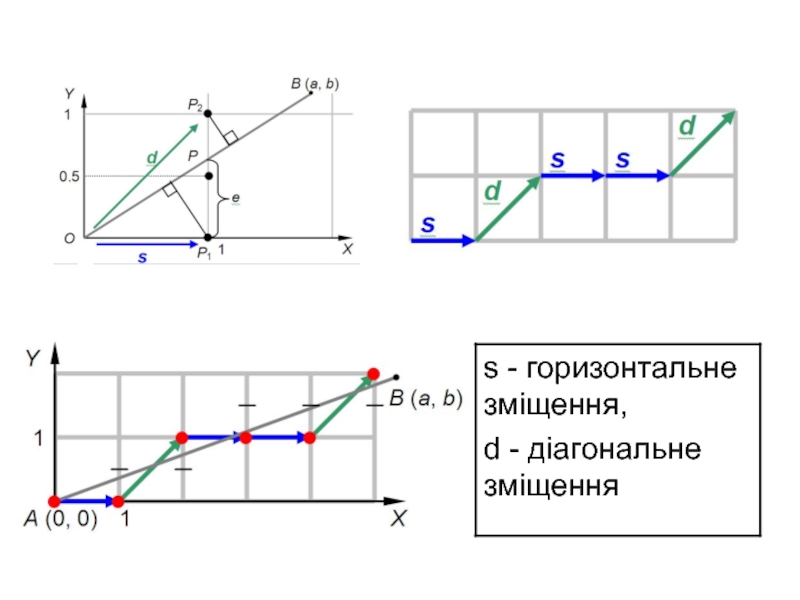

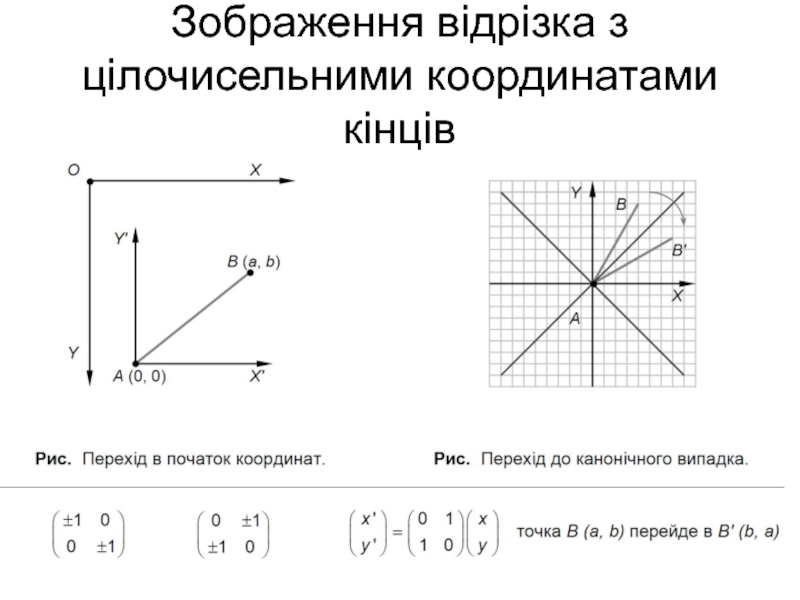

- 10. Зображення відрізка з цілочисельними координатами кінців
- 11. Слайд 11
- 12. Алгоритм DDA (Digital Differential Analyzer)while(x a){ plot(x,
- 13. Алгоритм Брезенхема while(x a){ plot (x, y); if
- 14. Алгоритм Castle-Pitteway b = y;a = x
- 15. ЛітератураBresenham J.E. Algorithm for Computer Control of
- 16. ЗавданняРозглянути 4х зв'язну лінію та навпакиЗображення відрізка з нецілочисельними координатами кінцівУзагальненя на n-мірний випадок
- 17. До зустрічі через тиждень!
- 18. Скачать презентанцию

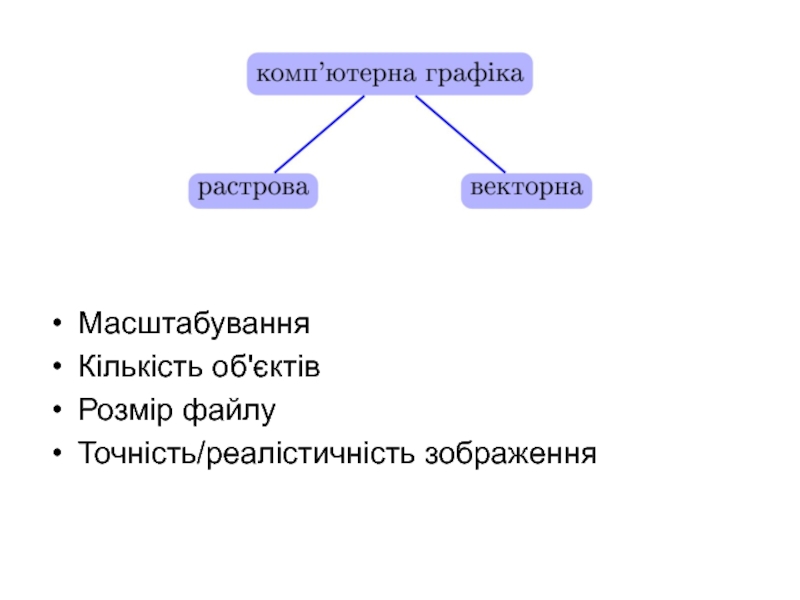

МасштабуванняКількість об'єктівРозмір файлуТочність/реалістичність зображення
Слайды и текст этой презентации

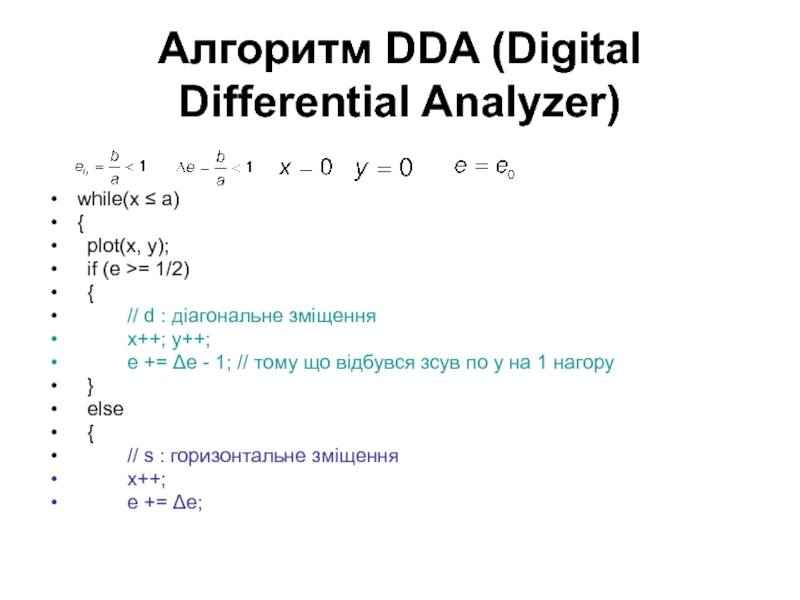

Слайд 12Алгоритм DDA (Digital Differential Analyzer)
while(x a)
{
plot(x, y);
if (e >=
1/2)
{
// d : діагональне зміщення
x++; y++;
e += e - 1;
// тому що відбувся зсув по y на 1 нагору}
else
{
// s : горизонтальне зміщення
x++;
e += e;

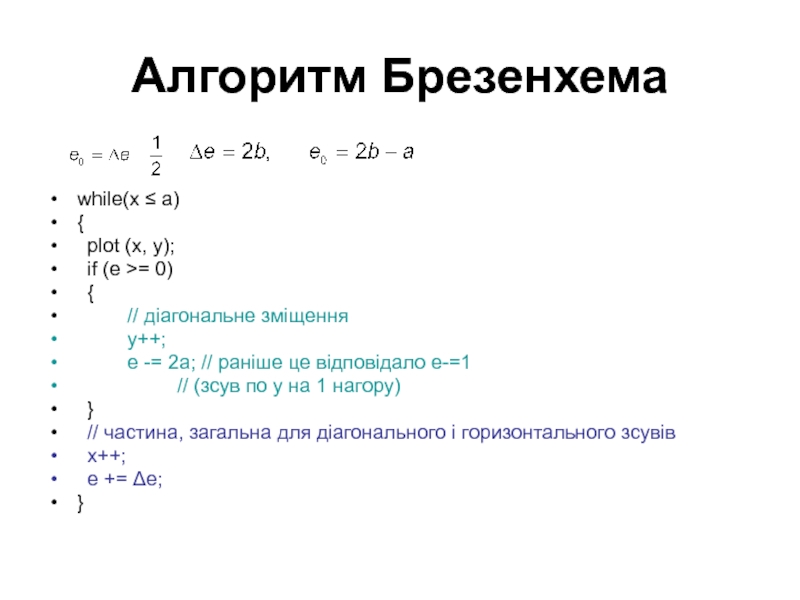

Слайд 13Алгоритм Брезенхема
while(x a)
{
plot (x, y);
if (e >= 0)
{
//
діагональне зміщення
y++;
e -= 2a; // раніше це відповідало e-=1
// (зсув
по y на 1 нагору)}
// частина, загальна для діагонального і горизонтального зсувів
x++;
e += e;
}

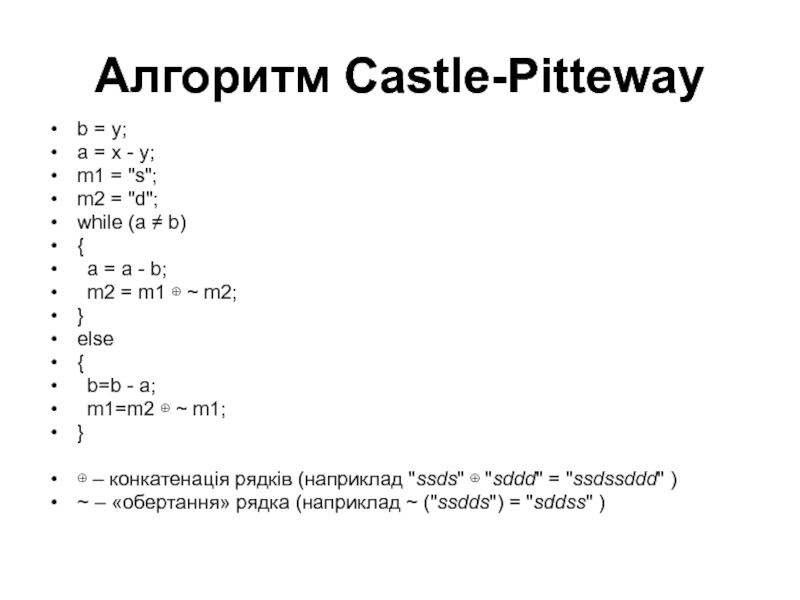

Слайд 14Алгоритм Castle-Pitteway
b = y;
a = x - y;
m1 =
"s";
m2 = "d";
while (a b)
{
a = a - b;
m2
= m1 ~ m2;}
else
{
b=b - a;
m1=m2 ~ m1;
}
– конкатенація рядків (наприклад "ssds" "sddd" = "ssdssddd" )
~ – «обертання» рядка (наприклад ~ ("ssdds") = "sddss" )

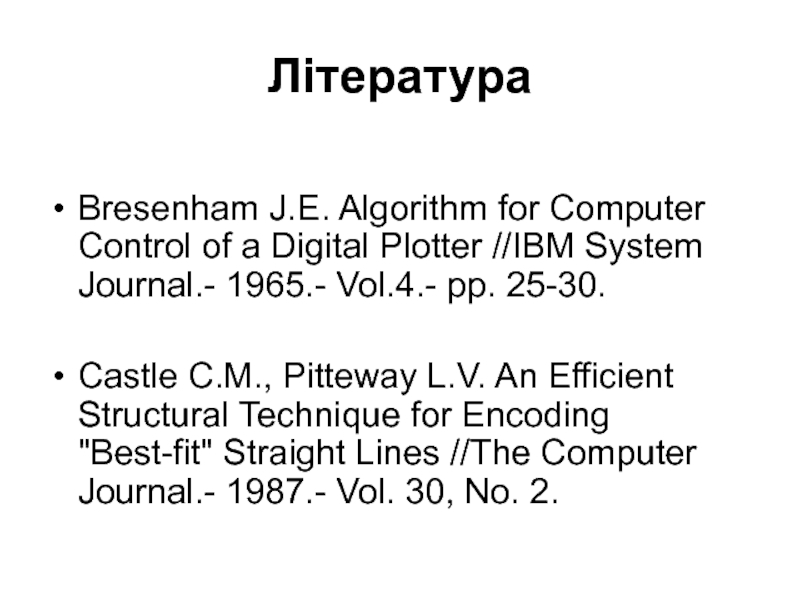

Слайд 15Література
Bresenham J.E. Algorithm for Computer Control of a Digital Plotter
//IBM System Journal.- 1965.- Vol.4.- pp. 25-30.
Castle C.M., Pitteway L.V.
An Efficient Structural Technique for Encoding "Best-fit" Straight Lines //The Computer Journal.- 1987.- Vol. 30, No. 2.

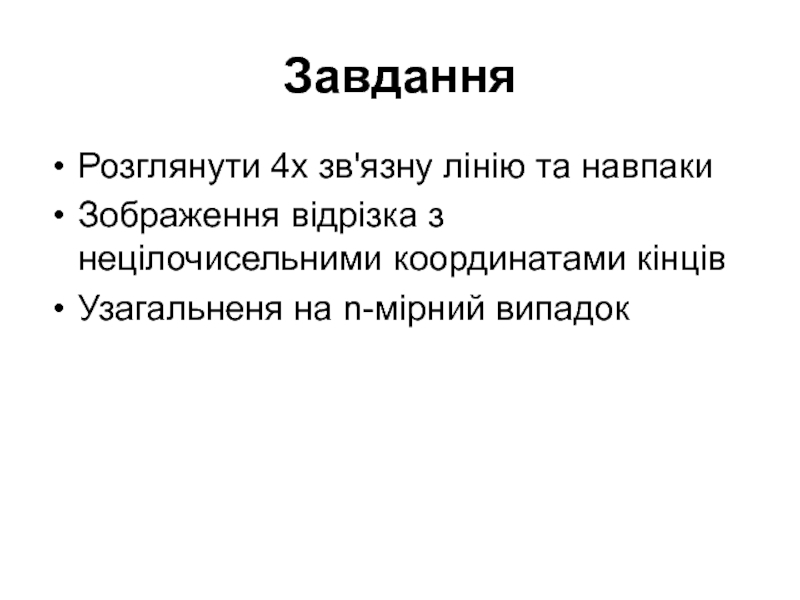

Слайд 16Завдання
Розглянути 4х зв'язну лінію та навпаки
Зображення відрізка з нецілочисельними координатами
кінців
Узагальненя на n-мірний випадок
