Слайд 1Раздел 3.
Борьба с производственным шумом

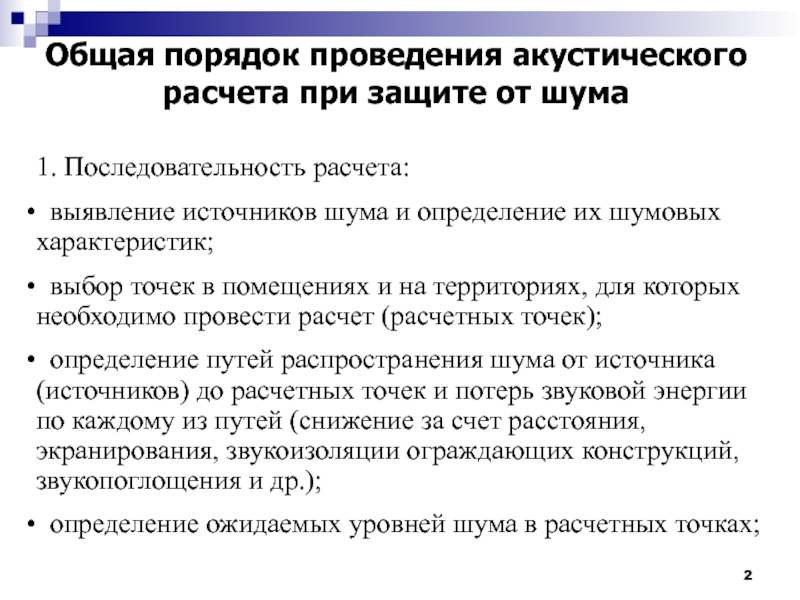

Слайд 2Общая порядок проведения акустического расчета при защите от шума
1. Последовательность
расчета:
выявление источников шума и определение их шумовых характеристик;
выбор точек в помещениях и на территориях, для которых необходимо провести расчет (расчетных точек);
определение путей распространения шума от источника (источников) до расчетных точек и потерь звуковой энергии по каждому из путей (снижение за счет расстояния, экранирования, звукоизоляции ограждающих конструкций, звукопоглощения и др.);
определение ожидаемых уровней шума в расчетных точках;
Слайд 3 определение требуемого снижения уровней шума на основе сопоставления ожидаемых
уровней шума с допустимыми значениями;
разработка мероприятий по обеспечению требуемого
снижения шума;
поверочный расчет ожидаемых уровней шума в расчетных точках с учетом выполнения строительно-акустических мероприятий.
2. Акустический расчет проводится по уровням звукового давления L, дБ, в восьми октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц или по уровням звука по частотной коррекции «А» LА, дБА.
3. Расчет проводят с точностью до 0,1 децибела, окончательный результат округляют до целых значений.
Слайд 4Расчетные источники шума
1. Основным источником шума во всех зданиях является
технологическое и инженерное оборудование.
2. Для оборудования, создающего постоянный шум, шумовыми
характеристиками являются уровни звуковой мощности Lw, дБ, в восьми октавных полосах частот от 63 до 8000 Гц,
для оборудования, создающего непостоянный шум - эквивалентные уровни звуковой мощности Lwэкв и максимальные уровни звуковой мощности Lwмакс в восьми октавных полосах частот.
3. Шумовые характеристики технологического и инженерного оборудования должны содержаться в его техдокументации и прилагаться к разделу проекта «Защита от шума».

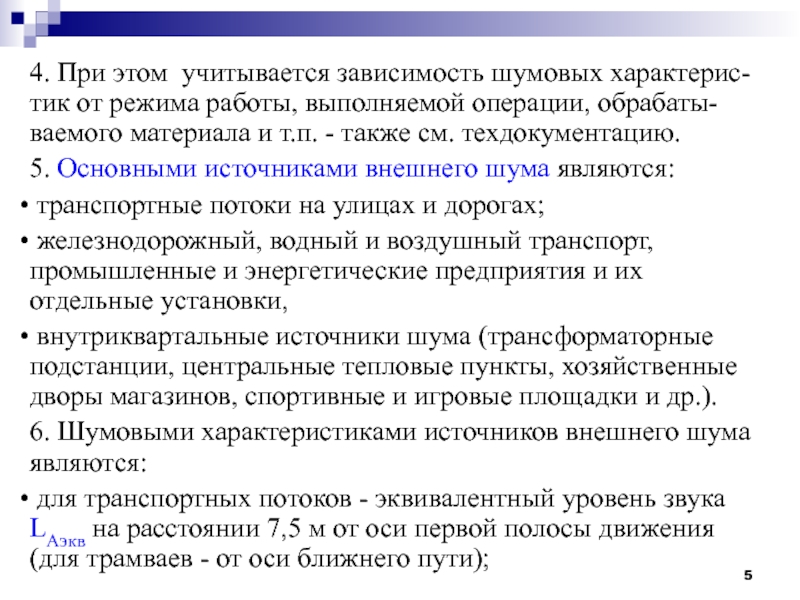

Слайд 54. При этом учитывается зависимость шумовых характерис-тик от режима работы,
выполняемой операции, обрабаты-ваемого материала и т.п. - также см. техдокументацию.
5.
Основными источниками внешнего шума являются:
транспортные потоки на улицах и дорогах;
железнодорожный, водный и воздушный транспорт, промышленные и энергетические предприятия и их отдельные установки,
внутриквартальные источники шума (трансформаторные подстанции, центральные тепловые пункты, хозяйственные дворы магазинов, спортивные и игровые площадки и др.).
6. Шумовыми характеристиками источников внешнего шума являются:
для транспортных потоков - эквивалентный уровень звука LАэкв на расстоянии 7,5 м от оси первой полосы движения (для трамваев - от оси ближнего пути);

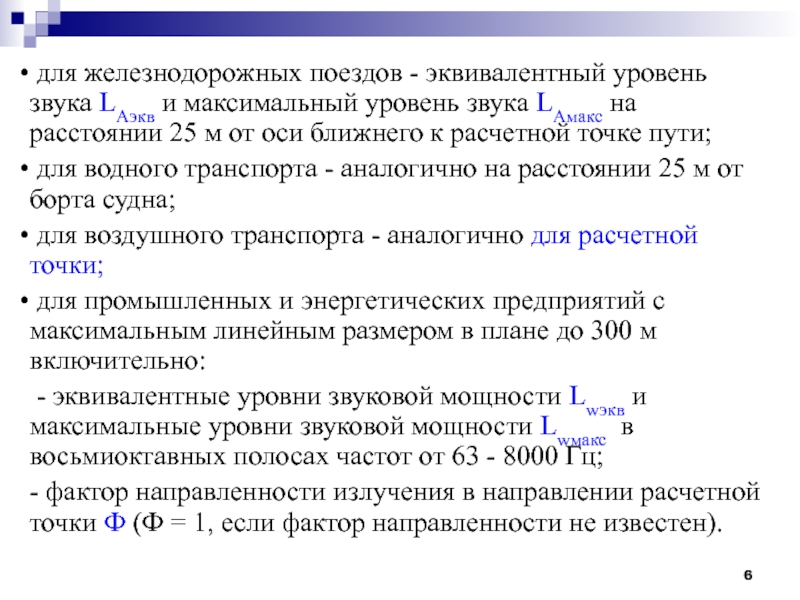

Слайд 6 для железнодорожных поездов - эквивалентный уровень звука LАэкв и
максимальный уровень звука LАмакс на расстоянии 25 м от оси
ближнего к расчетной точке пути;
для водного транспорта - аналогично на расстоянии 25 м от борта судна;
для воздушного транспорта - аналогично для расчетной точки;
для промышленных и энергетических предприятий с максимальным линейным размером в плане до 300 м включительно:
- эквивалентные уровни звуковой мощности Lwэкв и максимальные уровни звуковой мощности Lwмакс в восьмиоктавных полосах частот от 63 - 8000 Гц;
- фактор направленности излучения в направлении расчетной точки Ф (Ф = 1, если фактор направленности не известен).

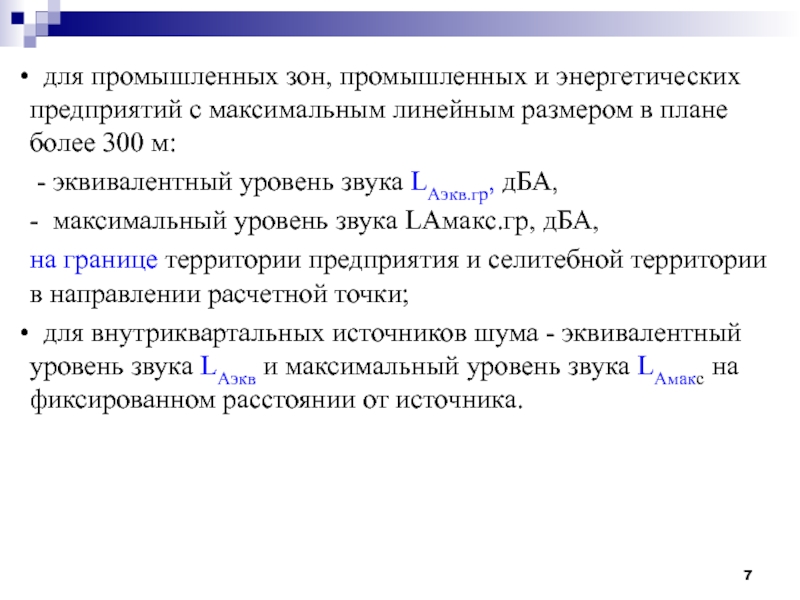

Слайд 7 для промышленных зон, промышленных и энергетических предприятий с максимальным
линейным размером в плане более 300 м:
- эквивалентный уровень
звука LАэкв.гр, дБА,
- максимальный уровень звука LАмакс.гр, дБА,
на границе территории предприятия и селитебной территории в направлении расчетной точки;
для внутриквартальных источников шума - эквивалентный уровень звука LАэкв и максимальный уровень звука LАмакс на фиксированном расстоянии от источника.

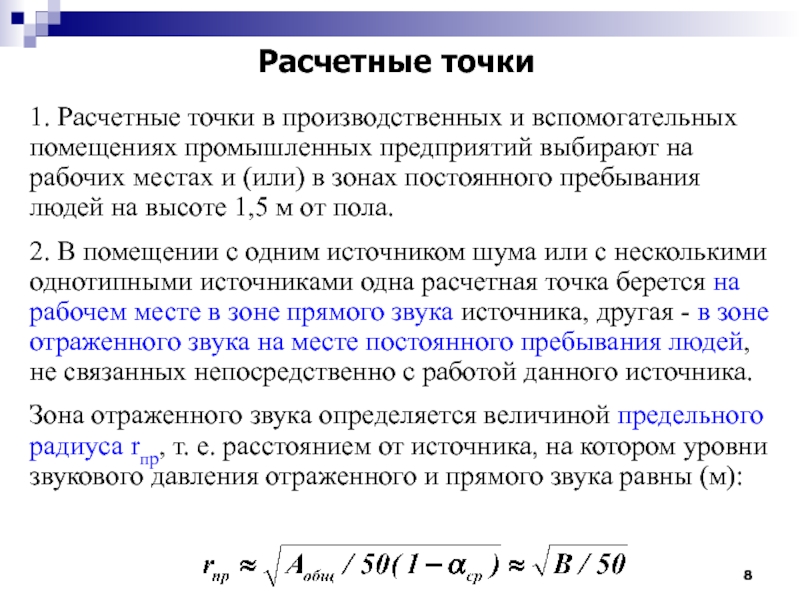

Слайд 8Расчетные точки
1. Расчетные точки в производственных и вспомогательных помещениях промышленных
предприятий выбирают на рабочих местах и (или) в зонах постоянного
пребывания людей на высоте 1,5 м от пола.
2. В помещении с одним источником шума или с несколькими однотипными источниками одна расчетная точка берется на рабочем месте в зоне прямого звука источника, другая - в зоне отраженного звука на месте постоянного пребывания людей, не связанных непосредственно с работой данного источника.
Зона отраженного звука определяется величиной предельного радиуса rпр, т. е. расстоянием от источника, на котором уровни звукового давления отраженного и прямого звука равны (м):

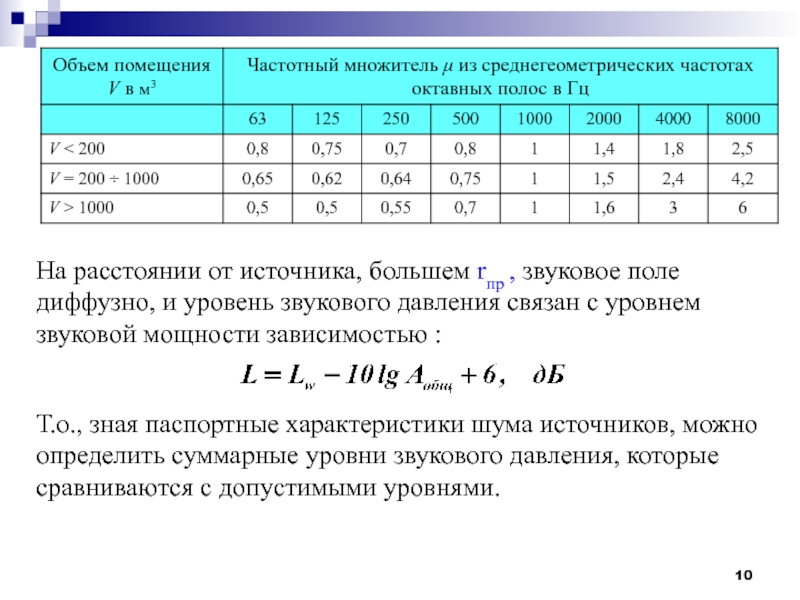

Слайд 9Здесь В - постоянная помещения; В1000 - постоянная помещения на
среднегеометрической частоте 1000 Гц (определяется в зависимости объема V в
м3 и типа помещения); μ - частотный множитель.
Слайд 10На расстоянии от источника, большем rпр , звуковое поле диффузно,
и уровень звукового давления связан с уровнем звуковой мощности зависимостью
:
Т.о., зная паспортные характеристики шума источников, можно определить суммарные уровни звукового давления, которые сравниваются с допустимыми уровнями.

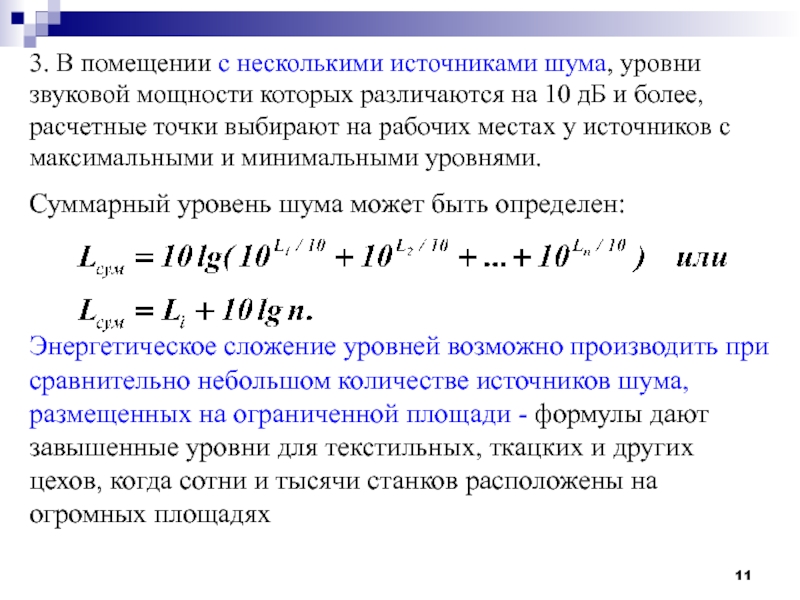

Слайд 113. В помещении с несколькими источниками шума, уровни звуковой мощности
которых различаются на 10 дБ и более, расчетные точки выбирают
на рабочих местах у источников с максимальными и минимальными уровнями.
Суммарный уровень шума может быть определен:
Энергетическое сложение уровней возможно производить при сравнительно небольшом количестве источников шума, размещенных на ограниченной площади - формулы дают завышенные уровни для текстильных, ткацких и других цехов, когда сотни и тысячи станков расположены на огромных площадях

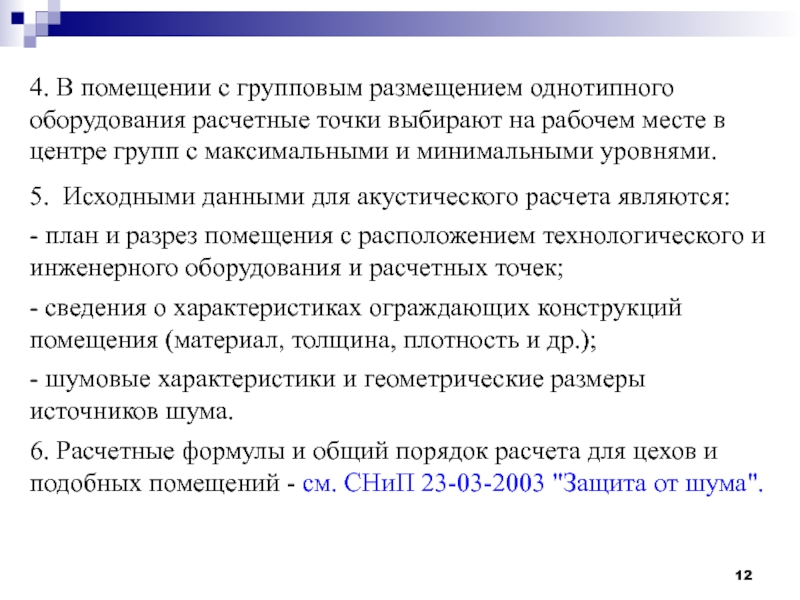

Слайд 124. В помещении с групповым размещением однотипного оборудования расчетные точки
выбирают на рабочем месте в центре групп с максимальными и
минимальными уровнями.
5. Исходными данными для акустического расчета являются:
- план и разрез помещения с расположением технологического и инженерного оборудования и расчетных точек;
- сведения о характеристиках ограждающих конструкций помещения (материал, толщина, плотность и др.);
- шумовые характеристики и геометрические размеры источников шума.
6. Расчетные формулы и общий порядок расчета для цехов и подобных помещений - см. СНиП 23-03-2003 "Защита от шума".

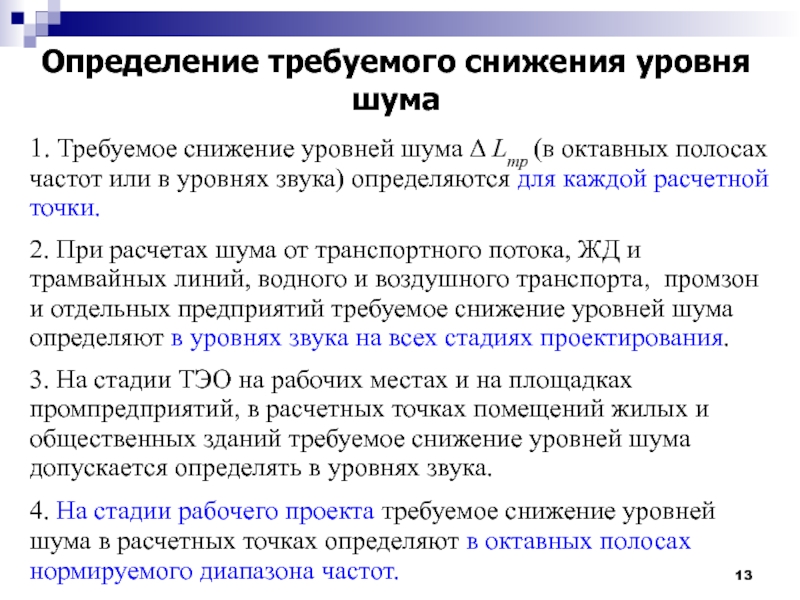

Слайд 13Определение требуемого снижения уровня шума
1. Требуемое снижение уровней шума Δ
Lтр (в октавных полосах частот или в уровнях звука) определяются
для каждой расчетной точки.
2. При расчетах шума от транспортного потока, ЖД и трамвайных линий, водного и воздушного транспорта, промзон и отдельных предприятий требуемое снижение уровней шума определяют в уровнях звука на всех стадиях проектирования.
3. На стадии ТЭО на рабочих местах и на площадках промпредприятий, в расчетных точках помещений жилых и общественных зданий требуемое снижение уровней шума допускается определять в уровнях звука.
4. На стадии рабочего проекта требуемое снижение уровней шума в расчетных точках определяют в октавных полосах нормируемого диапазона частот.

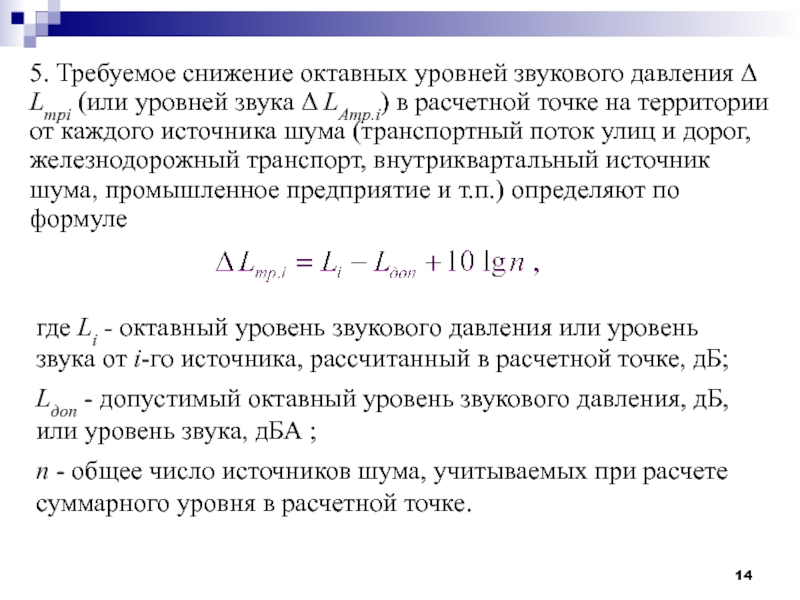

Слайд 145. Требуемое снижение октавных уровней звукового давления Δ Lтрi (или
уровней звука Δ LAтр.i) в расчетной точке на территории от
каждого источника шума (транспортный поток улиц и дорог, железнодорожный транспорт, внутриквартальный источник шума, промышленное предприятие и т.п.) определяют по формуле
где Li - октавный уровень звукового давления или уровень звука от i-го источника, рассчитанный в расчетной точке, дБ;
Lдоп - допустимый октавный уровень звукового давления, дБ, или уровень звука, дБА ;
n - общее число источников шума, учитываемых при расчете суммарного уровня в расчетной точке.

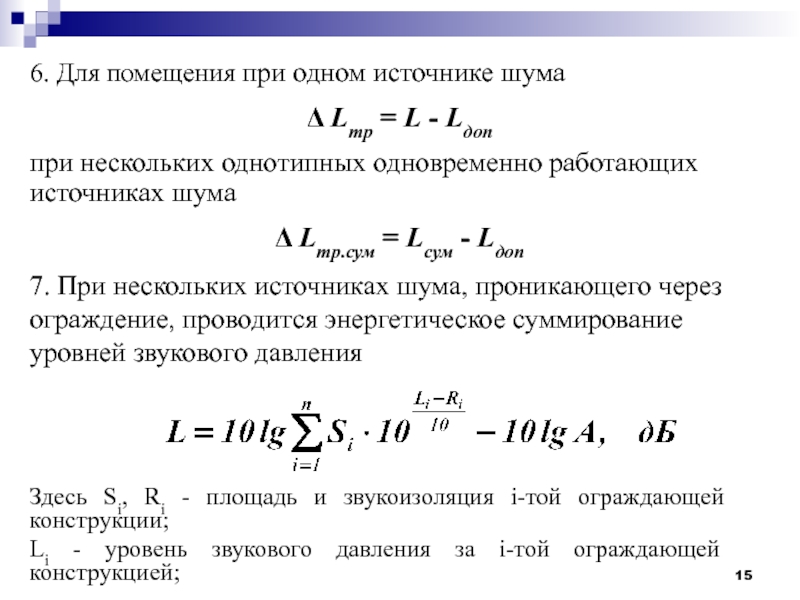

Слайд 156. Для помещения при одном источнике шума
Δ Lтр =
L - Lдоп
при нескольких однотипных одновременно работающих источниках шума
Δ Lтр.сум = Lсум - Lдоп
7. При нескольких источниках шума, проникающего через ограждение, проводится энергетическое суммирование уровней звукового давления
Здесь Si, Ri - площадь и звукоизоляция i-той ограждающей конструкции;
Li - уровень звукового давления за i-той ограждающей конструкцией;
Слайд 16- эквивалентная площадь звукопоглощения помещения;
- коэффициент звукопоглощения.
8. На территориях, а
также в помещениях, где установлены источники с сильно различающимися уровнями
звуковой мощности:
- заглушение шума следует начинать с наиболее шумных источников;
- увеличивать звукоизоляцию конструкции, начиная с более звукопроводных;
- уменьшать площади ограждения, отделяющие более шумные помещения;
- увеличивать звукопоглощение в изолируемом помещении.

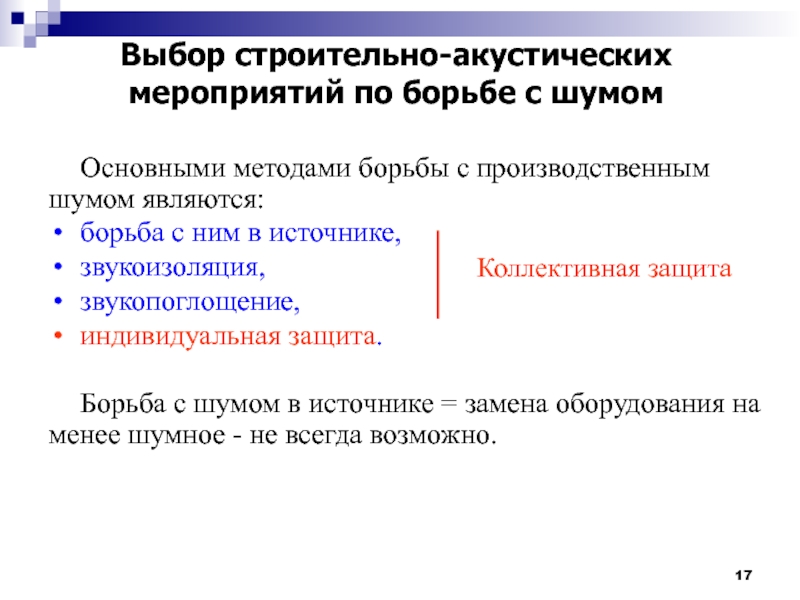

Слайд 17Выбор строительно-акустических мероприятий по борьбе с шумом
Основными методами борьбы с
производственным шумом являются:
борьба с ним в источнике,
звукоизоляция,
звукопоглощение,
индивидуальная
защита.
Борьба с шумом в источнике = замена оборудования на менее шумное - не всегда возможно.

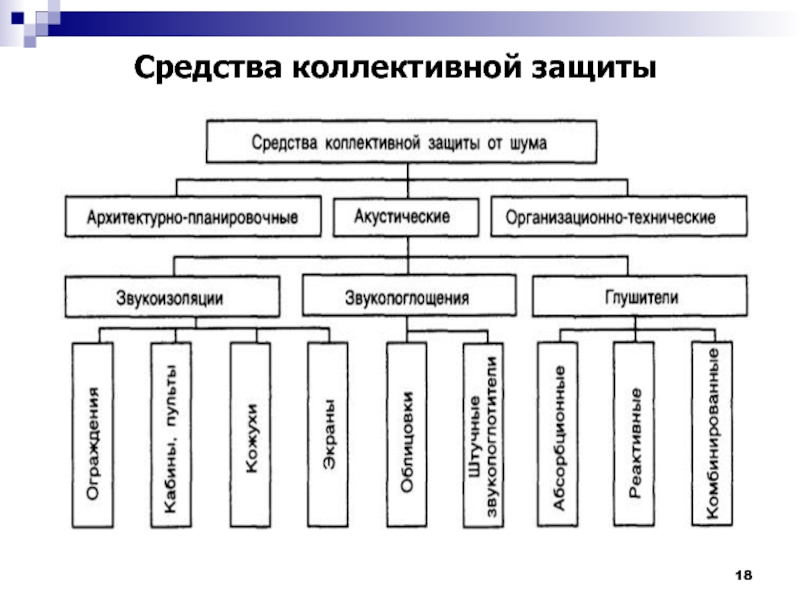

Коллективная защита

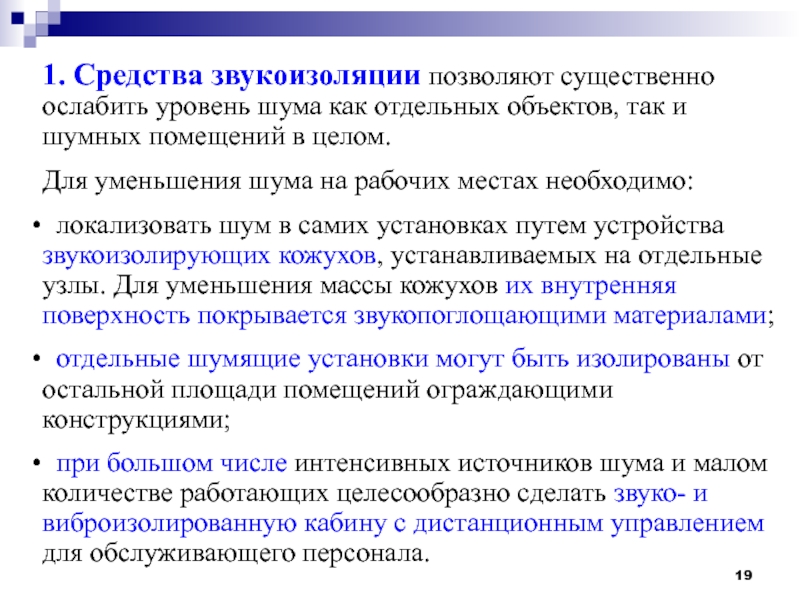

Слайд 191. Средства звукоизоляции позволяют существенно ослабить уровень шума как отдельных
объектов, так и шумных помещений в целом.
Для уменьшения шума
на рабочих местах необходимо:
локализовать шум в самих установках путем устройства звукоизолирующих кожухов, устанавливаемых на отдельные узлы. Для уменьшения массы кожухов их внутренняя поверхность покрывается звукопоглощающими материалами;
отдельные шумящие установки могут быть изолированы от остальной площади помещений ограждающими конструкциями;
при большом числе интенсивных источников шума и малом количестве работающих целесообразно сделать звуко- и виброизолированную кабину с дистанционным управлением для обслуживающего персонала.

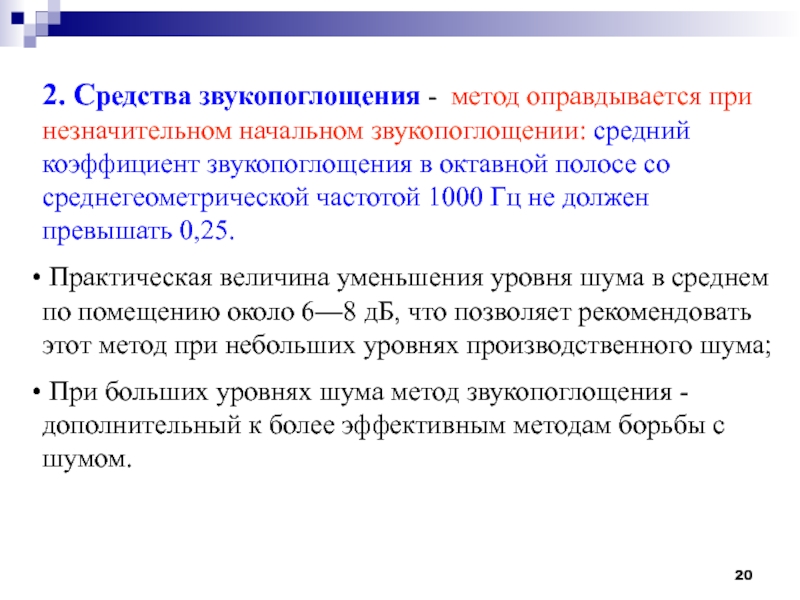

Слайд 202. Средства звукопоглощения - метод оправдывается при незначительном начальном звукопоглощении:
средний коэффициент звукопоглощения в октавной полосе со среднегеометрической частотой 1000
Гц не должен превышать 0,25.
Практическая величина уменьшения уровня шума в среднем по помещению около 6—8 дБ, что позволяет рекомендовать этот метод при небольших уровнях производственного шума;
При больших уровнях шума метод звукопоглощения -дополнительный к более эффективным методам борьбы с шумом.

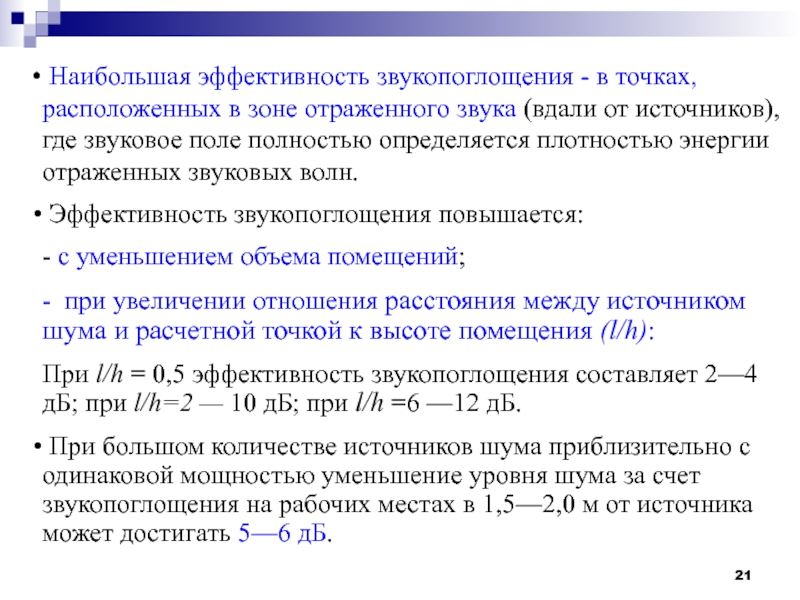

Слайд 21 Наибольшая эффективность звукопоглощения - в точках, расположенных в зоне
отраженного звука (вдали от источников), где звуковое поле полностью определяется
плотностью энергии отраженных звуковых волн.
Эффективность звукопоглощения повышается:
- с уменьшением объема помещений;
- при увеличении отношения расстояния между источником шума и расчетной точкой к высоте помещения (l/h):
При l/h = 0,5 эффективность звукопоглощения составляет 2—4 дБ; при l/h=2 — 10 дБ; при l/h =6 —12 дБ.
При большом количестве источников шума приблизительно с одинаковой мощностью уменьшение уровня шума за счет звукопоглощения на рабочих местах в 1,5—2,0 м от источника может достигать 5—6 дБ.

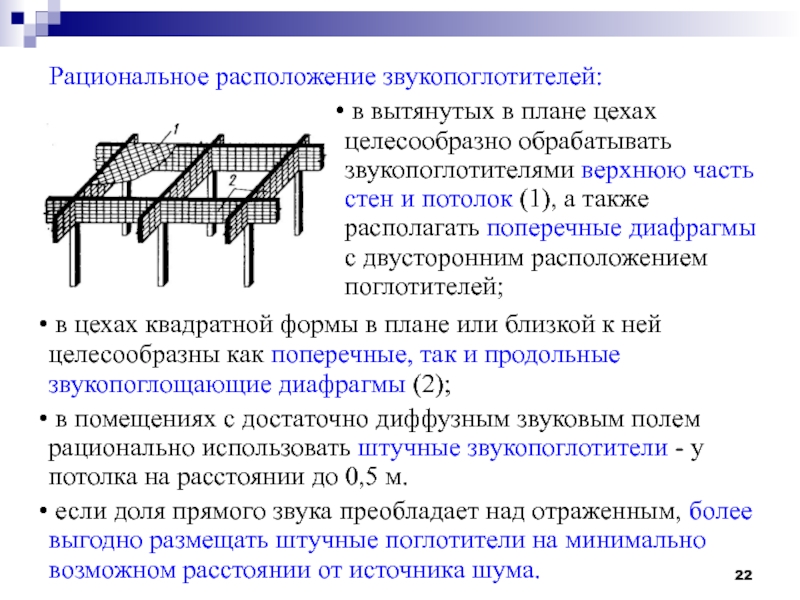

Слайд 22 Рациональное расположение звукопоглотителей:
в вытянутых в плане цехах
целесообразно обрабатывать звукопоглотителями верхнюю часть стен и потолок (1), а
также располагать поперечные диафрагмы с двусторонним расположением поглотителей;
в цехах квадратной формы в плане или близкой к ней целесообразны как поперечные, так и продольные звукопоглощающие диафрагмы (2);
в помещениях с достаточно диффузным звуковым полем рационально использовать штучные звукопоглотители - у потолка на расстоянии до 0,5 м.
если доля прямого звука преобладает над отраженным, более выгодно размещать штучные поглотители на минимально возможном расстоянии от источника шума.
Слайд 233. Архитектурно-планировочные меры борьбы с производственным шумом
желательно уменьшение числа источников
шума в помещении - обычно малореально;
группировка оборудования, объектов и
производственных процессов по степени шумности или их полная или частичная изоляция. Если уровень шума одного источника превышает уровень шума другого более чем на 6 дБ, то с шумом более слабого источника можно не считаться, так как увеличение общего уровня за счет него будет менее 1 дБ.
группировка помещений по степени их шумности. Этот же принцип желательно применить к размещению самих зданий на производственной территории, что особенно важно при размещении производства рядом с жилой застройкой.

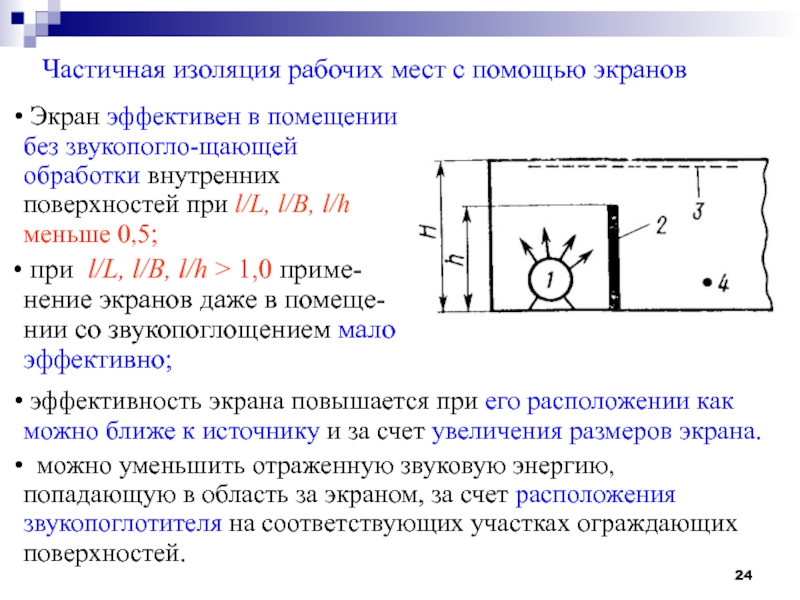

Слайд 24Частичная изоляция рабочих мест с помощью экранов
Экран эффективен в
помещении без звукопогло-щающей обработки внутренних поверхностей при l/L, l/B, l/h
меньше 0,5;
при l/L, l/B, l/h > 1,0 приме-нение экранов даже в помеще-нии со звукопоглощением мало эффективно;
эффективность экрана повышается при его расположении как можно ближе к источнику и за счет увеличения размеров экрана.
можно уменьшить отраженную звуковую энергию, попадающую в область за экраном, за счет расположения звукопоглотителя на соответствующих участках ограждающих поверхностей.

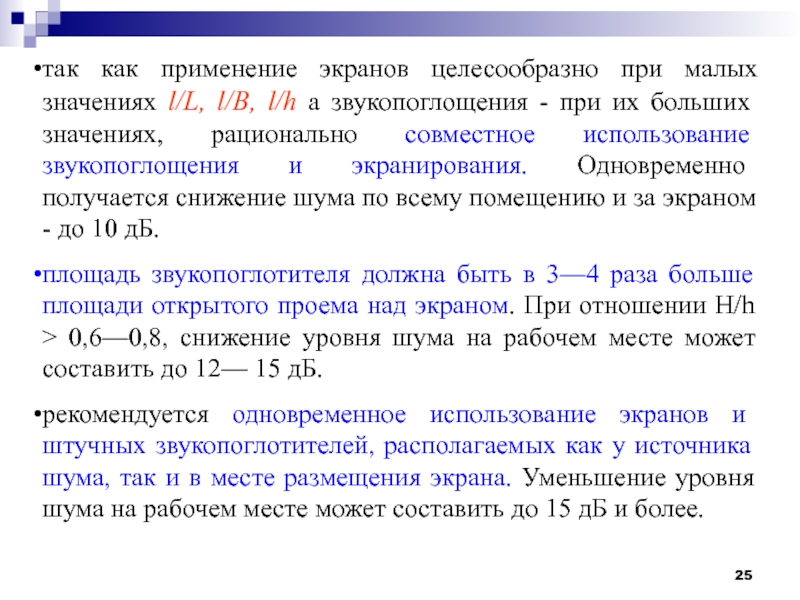

Слайд 25так как применение экранов целесообразно при малых значениях l/L, l/B,
l/h а звукопоглощения - при их больших значениях, рационально совместное
использование звукопоглощения и экранирования. Одновременно получается снижение шума по всему помещению и за экраном - до 10 дБ.
площадь звукопоглотителя должна быть в 3—4 раза больше площади открытого проема над экраном. При отношении H/h > 0,6—0,8, снижение уровня шума на рабочем месте может составить до 12— 15 дБ.
рекомендуется одновременное использование экранов и штучных звукопоглотителей, располагаемых как у источника шума, так и в месте размещения экрана. Уменьшение уровня шума на рабочем месте может составить до 15 дБ и более.

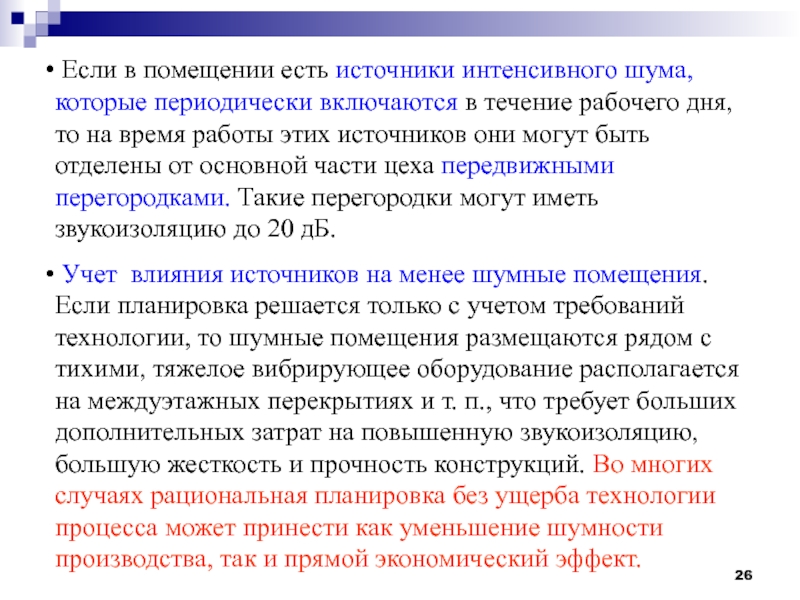

Слайд 26 Если в помещении есть источники интенсивного шума, которые периодически
включаются в течение рабочего дня, то на время работы этих
источников они могут быть отделены от основной части цеха передвижными перегородками. Такие перегородки могут иметь звукоизоляцию до 20 дБ.
Учет влияния источников на менее шумные помещения. Если планировка решается только с учетом требований технологии, то шумные помещения размещаются рядом с тихими, тяжелое вибрирующее оборудование располагается на междуэтажных перекрытиях и т. п., что требует больших дополнительных затрат на повышенную звукоизоляцию, большую жесткость и прочность конструкций. Во многих случаях рациональная планировка без ущерба технологии процесса может принести как уменьшение шумности производства, так и прямой экономический эффект.
Слайд 27Раздел 4.
Снижение шума инженерного и санитарно-технического оборудования зданий

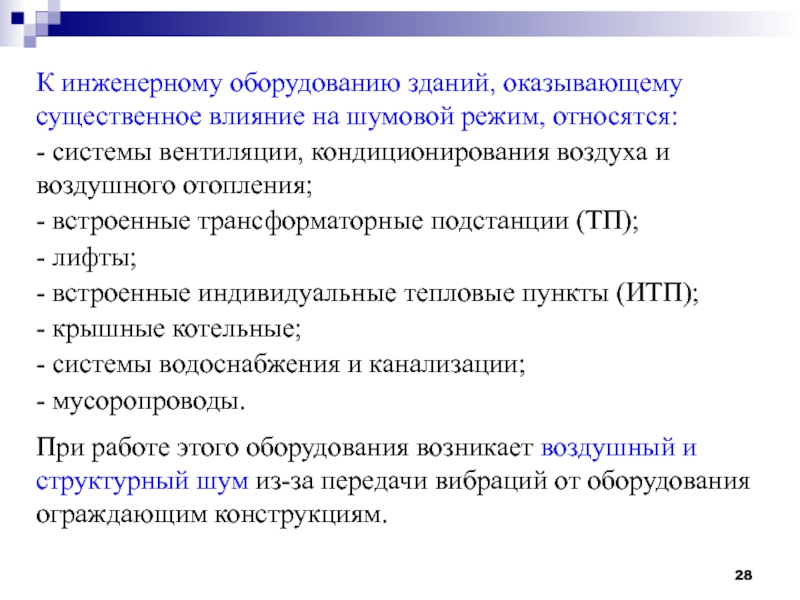

Слайд 28К инженерному оборудованию зданий, оказывающему существенное влияние на шумовой режим,
относятся:
- системы вентиляции, кондиционирования воздуха и воздушного отопления;
- встроенные трансформаторные
подстанции (ТП);
- лифты;
- встроенные индивидуальные тепловые пункты (ИТП);
- крышные котельные;
- системы водоснабжения и канализации;
- мусоропроводы.
При работе этого оборудования возникает воздушный и структурный шум из-за передачи вибраций от оборудования ограждающим конструкциям.

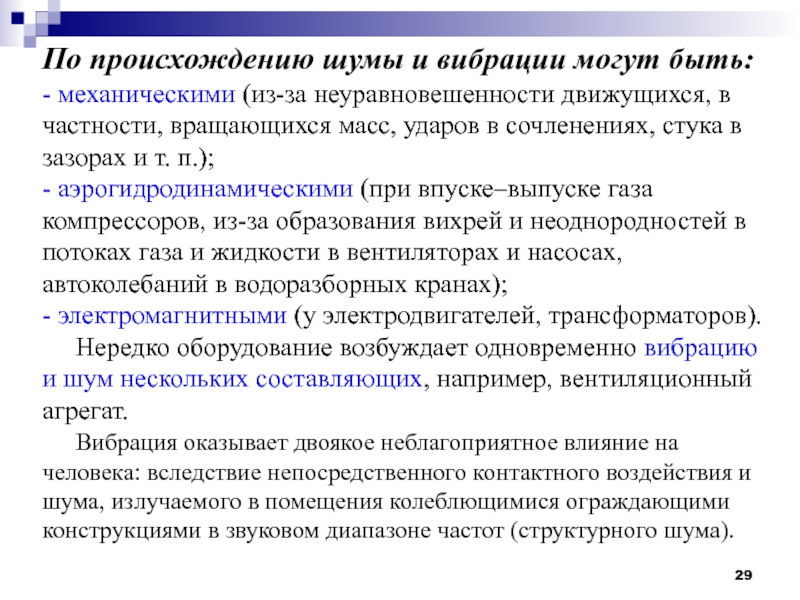

Слайд 29По происхождению шумы и вибрации могут быть:
- механическими (из-за неуравновешенности
движущихся, в частности, вращающихся масс, ударов в сочленениях, стука в
зазорах и т. п.);
- аэрогидродинамическими (при впуске–выпуске газа компрессоров, из-за образования вихрей и неоднородностей в потоках газа и жидкости в вентиляторах и насосах, автоколебаний в водоразборных кранах);
- электромагнитными (у электродвигателей, трансформаторов).
Нередко оборудование возбуждает одновременно вибрацию и шум нескольких составляющих, например, вентиляционный агрегат.
Вибрация оказывает двоякое неблагоприятное влияние на человека: вследствие непосредственного контактного воздействия и шума, излучаемого в помещения колеблющимися ограждающими конструкциями в звуковом диапазоне частот (структурного шума).

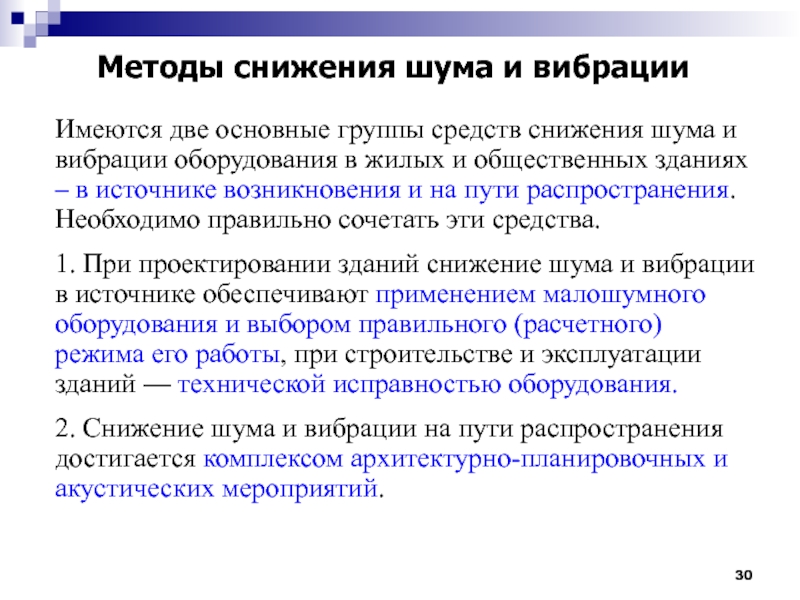

Слайд 30Методы снижения шума и вибрации
Имеются две основные группы средств
снижения шума и вибрации оборудования в жилых и общественных зданиях
– в источнике возникновения и на пути распространения. Необходимо правильно сочетать эти средства.
1. При проектировании зданий снижение шума и вибрации в источнике обеспечивают применением малошумного оборудования и выбором правильного (расчетного) режима его работы, при строительстве и эксплуатации зданий — технической исправностью оборудования.
2. Снижение шума и вибрации на пути распространения достигается комплексом архитектурно-планировочных и акустических мероприятий.

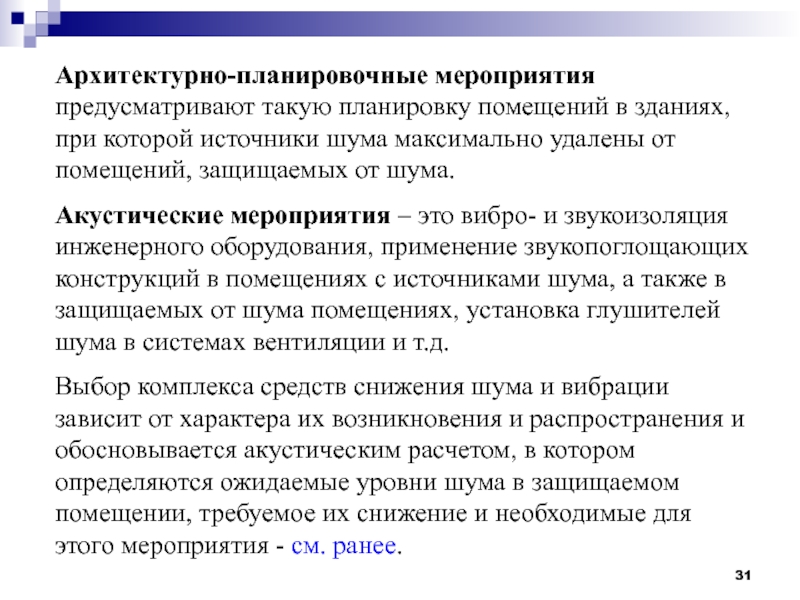

Слайд 31Архитектурно-планировочные мероприятия предусматривают такую планировку помещений в зданиях, при которой
источники шума максимально удалены от помещений, защищаемых от шума.
Акустические
мероприятия – это вибро- и звукоизоляция инженерного оборудования, применение звукопоглощающих конструкций в помещениях с источниками шума, а также в защищаемых от шума помещениях, установка глушителей шума в системах вентиляции и т.д.
Выбор комплекса средств снижения шума и вибрации зависит от характера их возникновения и распространения и обосновывается акустическим расчетом, в котором определяются ожидаемые уровни шума в защищаемом помещении, требуемое их снижение и необходимые для этого мероприятия - см. ранее.
Слайд 32Особенности архитектурно-планировочных мероприятий
1. Для предотвращения проникновения повышенного шума от инженерного
оборудования в другие помещения здания следует:
не располагать рядом с
вентиляционными камерами, ТП, ИТП, лифтовыми шахтами и т.д. помещения, требующие повышенной защиты от шума;
виброизолировать агрегаты с помощью пружинных или резиновых виброизоляторов;
применять звукопоглощающие облицовки в вентиляционных камерах и других помещениях с шумным оборудованием;
применять в этих помещениях полы на упругом основании (плавающие полы);
применять ограждающие конструкции помещений с шумным оборудованием с требуемой звукоизоляцией.

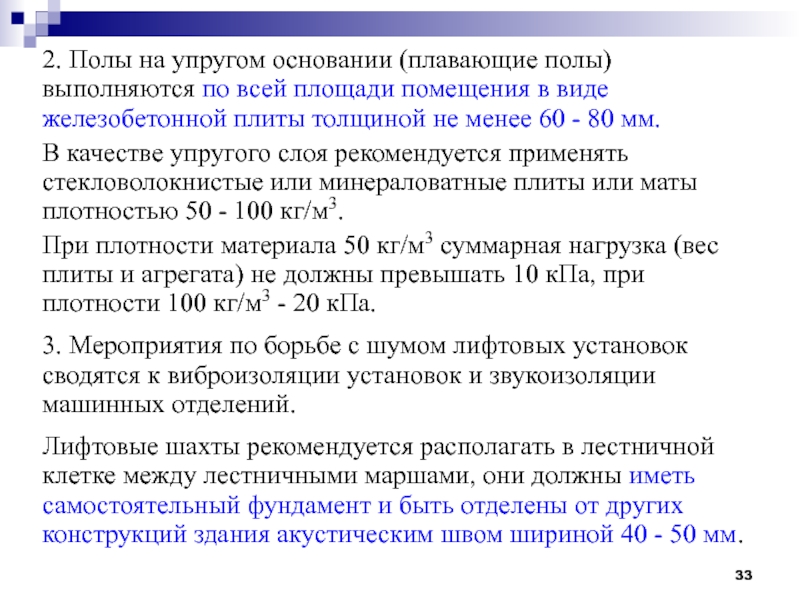

Слайд 332. Полы на упругом основании (плавающие полы) выполняются по всей
площади помещения в виде железобетонной плиты толщиной не менее 60
- 80 мм.
В качестве упругого слоя рекомендуется применять стекловолокнистые или минераловатные плиты или маты плотностью 50 - 100 кг/м3.
При плотности материала 50 кг/м3 суммарная нагрузка (вес плиты и агрегата) не должны превышать 10 кПа, при плотности 100 кг/м3 - 20 кПа.
3. Мероприятия по борьбе с шумом лифтовых установок сводятся к виброизоляции установок и звукоизоляции машинных отделений.
Лифтовые шахты рекомендуется располагать в лестничной клетке между лестничными маршами, они должны иметь самостоятельный фундамент и быть отделены от других конструкций здания акустическим швом шириной 40 - 50 мм.

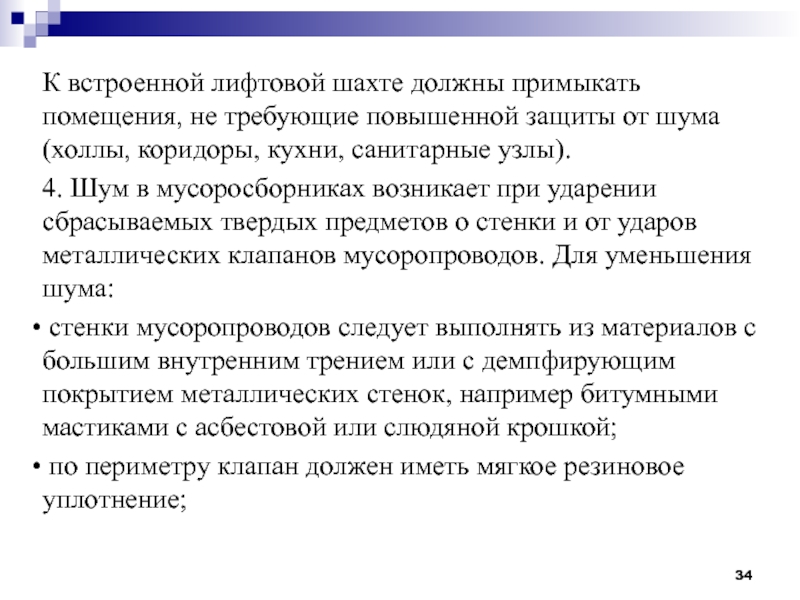

Слайд 34К встроенной лифтовой шахте должны примыкать помещения, не требующие повышенной
защиты от шума (холлы, коридоры, кухни, санитарные узлы).
4. Шум в
мусоросборниках возникает при ударении сбрасываемых твердых предметов о стенки и от ударов металлических клапанов мусоропроводов. Для уменьшения шума:
стенки мусоропроводов следует выполнять из материалов с большим внутренним трением или с демпфирующим покрытием металлических стенок, например битумными мастиками с асбестовой или слюдяной крошкой;
по периметру клапан должен иметь мягкое резиновое уплотнение;

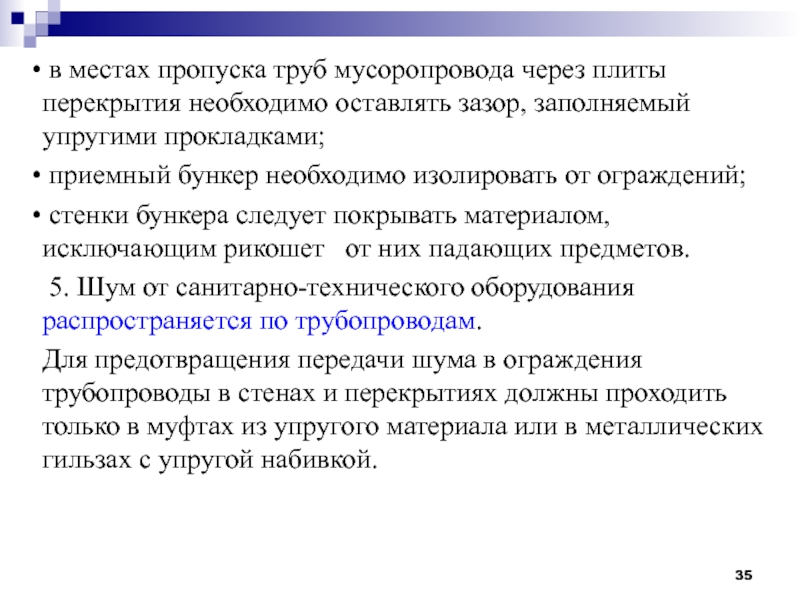

Слайд 35 в местах пропуска труб мусоропровода через плиты перекрытия необходимо
оставлять зазор, заполняемый упругими прокладками;
приемный бункер необходимо изолировать
от ограждений;
стенки бункера следует покрывать материалом, исключающим рикошет от них падающих предметов.
5. Шум от санитарно-технического оборудования распространяется по трубопроводам.
Для предотвращения передачи шума в ограждения трубопроводы в стенах и перекрытиях должны проходить только в муфтах из упругого материала или в металлических гильзах с упругой набивкой.

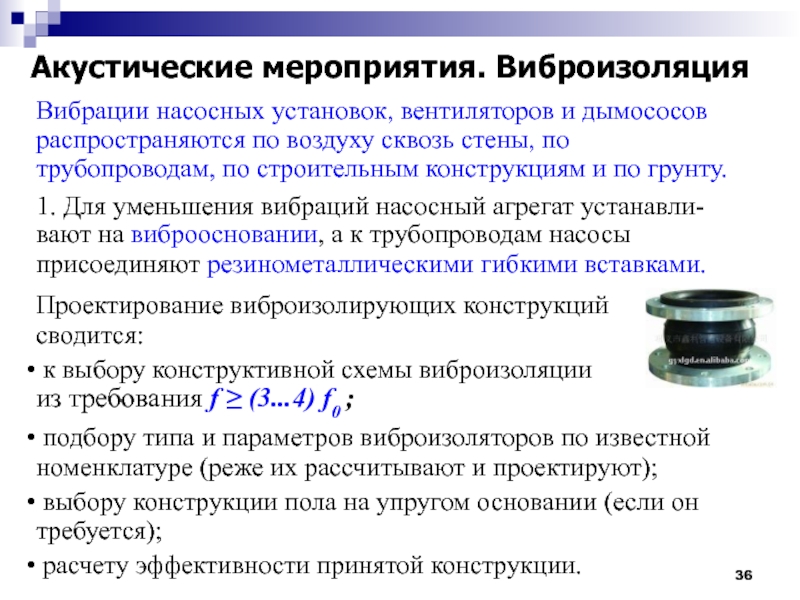

Слайд 36Акустические мероприятия. Виброизоляция
Вибрации насосных установок, вентиляторов и дымососов распространяются по
воздуху сквозь стены, по трубопроводам, по строительным конструкциям и по
грунту.
1. Для уменьшения вибраций насосный агрегат устанавли-вают на виброосновании, а к трубопроводам насосы присоединяют резинометаллическими гибкими вставками.
Проектирование виброизолирующих конструкций сводится:
к выбору конструктивной схемы виброизоляции из требования f ≥ (3...4) f0 ;
подбору типа и параметров виброизоляторов по известной номенклатуре (реже их рассчитывают и проектируют);
выбору конструкции пола на упругом основании (если он требуется);
расчету эффективности принятой конструкции.

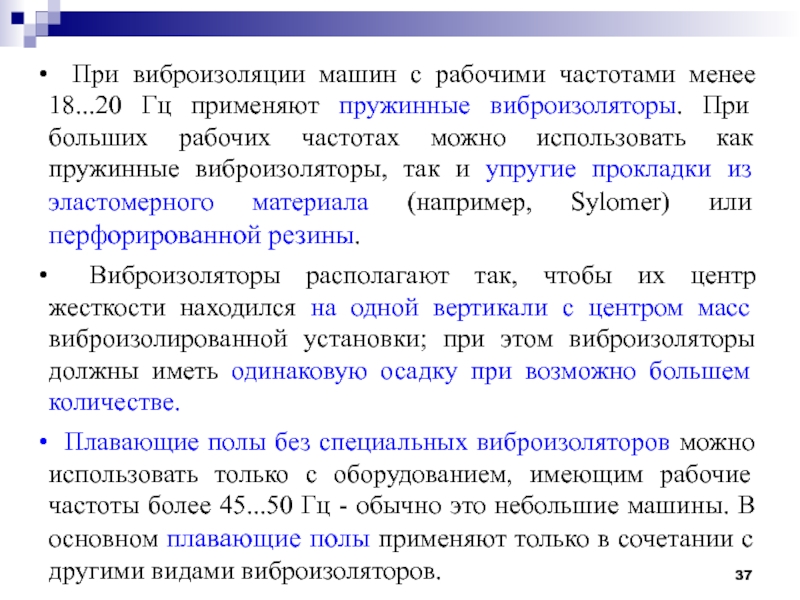

Слайд 37 При виброизоляции машин с рабочими частотами менее 18...20 Гц
применяют пружинные виброизоляторы. При больших рабочих частотах можно использовать как
пружинные виброизоляторы, так и упругие прокладки из эластомерного материала (например, Sylomer) или перфорированной резины.
Виброизоляторы располагают так, чтобы их центр жесткости находился на одной вертикали с центром масс виброизолированной установки; при этом виброизоляторы должны иметь одинаковую осадку при возможно большем количестве.
Плавающие полы без специальных виброизоляторов можно использовать только с оборудованием, имеющим рабочие частоты более 45...50 Гц - обычно это небольшие машины. В основном плавающие полы применяют только в сочетании с другими видами виброизоляторов.

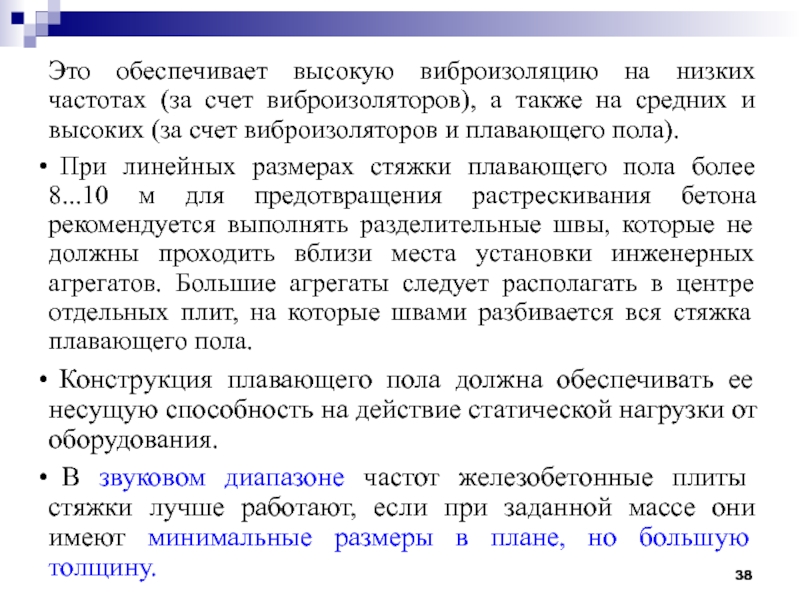

Слайд 38Это обеспечивает высокую виброизоляцию на низких частотах (за счет виброизоляторов),
а также на средних и высоких (за счет виброизоляторов и
плавающего пола).
При линейных размерах стяжки плавающего пола более 8...10 м для предотвращения растрескивания бетона рекомендуется выполнять разделительные швы, которые не должны проходить вблизи места установки инженерных агрегатов. Большие агрегаты следует располагать в центре отдельных плит, на которые швами разбивается вся стяжка плавающего пола.
Конструкция плавающего пола должна обеспечивать ее несущую способность на действие статической нагрузки от оборудования.
В звуковом диапазоне частот железобетонные плиты стяжки лучше работают, если при заданной массе они имеют минимальные размеры в плане, но большую толщину.

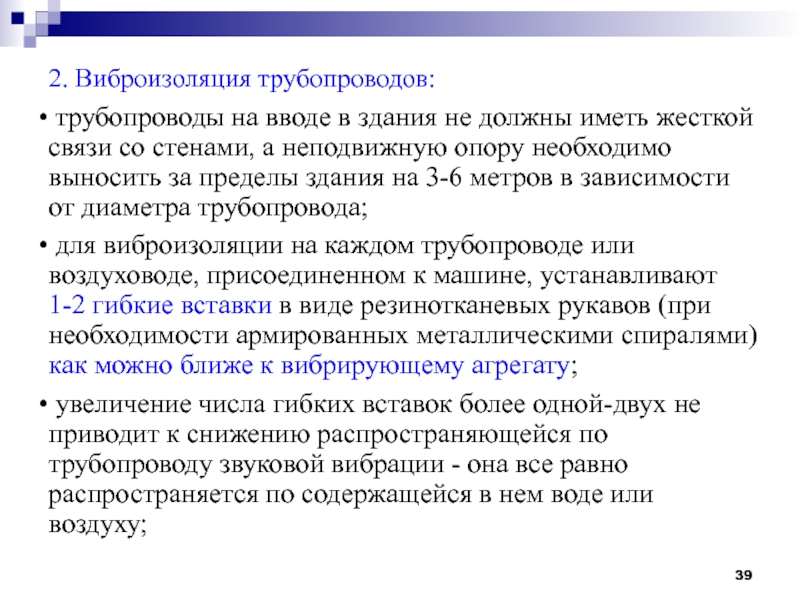

Слайд 392. Виброизоляция трубопроводов:
трубопроводы на вводе в здания не должны
иметь жесткой связи со стенами, а неподвижную опору необходимо выносить
за пределы здания на 3-6 метров в зависимости от диаметра трубопровода;
для виброизоляции на каждом трубопроводе или воздуховоде, присоединенном к машине, устанавливают 1-2 гибкие вставки в виде резинотканевых рукавов (при необходимости армированных металлическими спиралями) как можно ближе к вибрирующему агрегату;
увеличение числа гибких вставок более одной-двух не приводит к снижению распространяющейся по трубопроводу звуковой вибрации - она все равно распространяется по содержащейся в нем воде или воздуху;

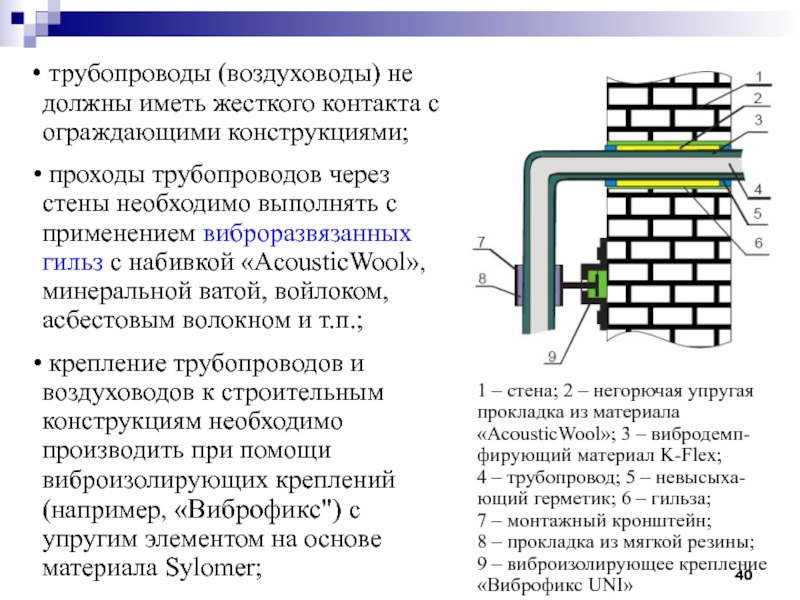

Слайд 40 трубопроводы (воздуховоды) не должны иметь жесткого контакта с ограждающими
конструкциями;
проходы трубопроводов через стены необходимо выполнять с применением виброразвязанных
гильз с набивкой «AcousticWool», минеральной ватой, войлоком, асбестовым волокном и т.п.;
крепление трубопроводов и воздуховодов к строительным конструкциям необходимо производить при помощи виброизолирующих креплений (например, «Виброфикс") с упругим элементом на основе материала Sylomer;
1 – стена; 2 – негорючая упругая прокладка из материала «AcousticWool»; 3 – вибродемп-фирующий материал K-Flex;
4 – трубопровод; 5 – невысыха-ющий герметик; 6 – гильза;
7 – монтажный кронштейн;
8 – прокладка из мягкой резины;
9 – виброизолирующее крепление «Виброфикс UNI»

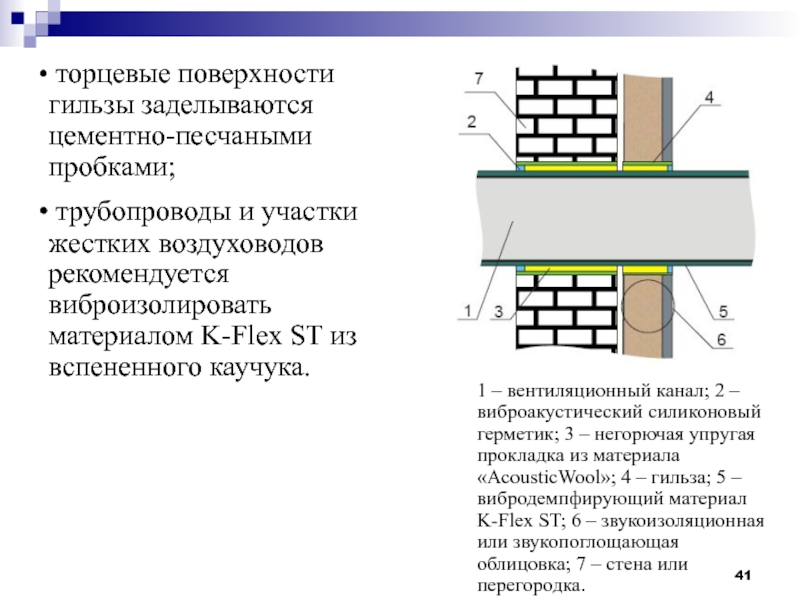

Слайд 41 торцевые поверхности гильзы заделываются цементно-песчаными пробками;
трубопроводы и участки
жестких воздуховодов рекомендуется виброизолировать материалом K-Flex ST из вспененного каучука.
1 – вентиляционный канал; 2 – виброакустический силиконовый герметик; 3 – негорючая упругая прокладка из материала «AcousticWool»; 4 – гильза; 5 – вибродемпфирующий материал K-Flex ST; 6 – звукоизоляционная или звукопоглощающая облицовка; 7 – стена или перегородка.

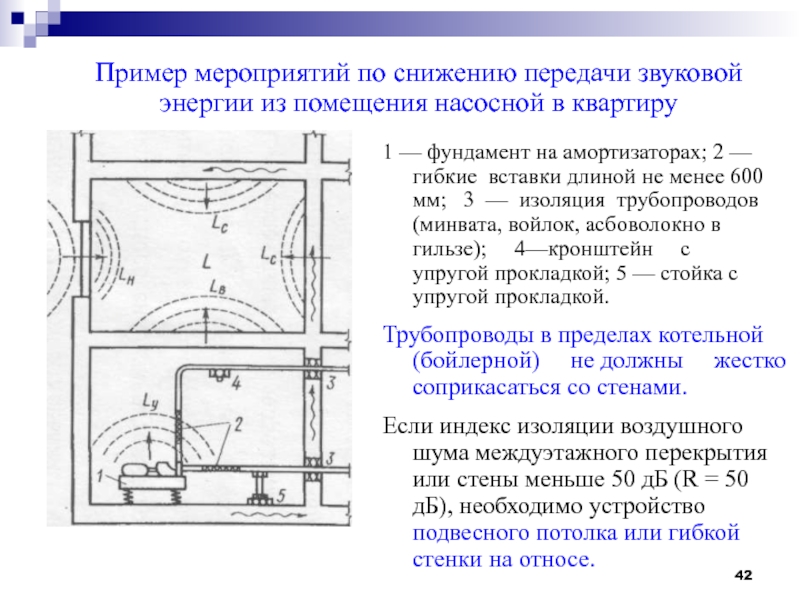

Слайд 421 — фундамент на амортизаторах; 2 — гибкие вставки длиной
не менее 600 мм; 3 — изоляция трубопроводов (минвата,
войлок, асбоволокно в гильзе); 4—кронштейн с упругой прокладкой; 5 — стойка с упругой прокладкой.
Трубопроводы в пределах котельной (бойлерной) не должны жестко соприкасаться со стенами.
Если индекс изоляции воздушного шума междуэтажного перекрытия или стены меньше 50 дБ (R = 50 дБ), необходимо устройство подвесного потолка или гибкой стенки на относе.
Пример мероприятий по снижению передачи звуковой энергии из помещения насосной в квартиру

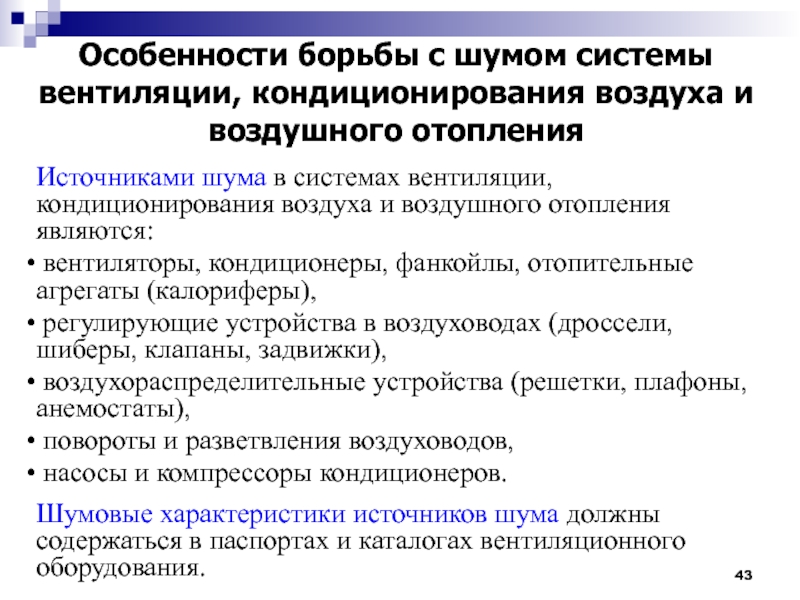

Слайд 43Особенности борьбы с шумом системы вентиляции, кондиционирования воздуха и воздушного
отопления
Источниками шума в системах вентиляции, кондиционирования воздуха и воздушного отопления
являются:
вентиляторы, кондиционеры, фанкойлы, отопительные агрегаты (калориферы),
регулирующие устройства в воздуховодах (дроссели, шиберы, клапаны, задвижки),
воздухораспределительные устройства (решетки, плафоны, анемостаты),
повороты и разветвления воздуховодов,
насосы и компрессоры кондиционеров.
Шумовые характеристики источников шума должны содержаться в паспортах и каталогах вентиляционного оборудования.

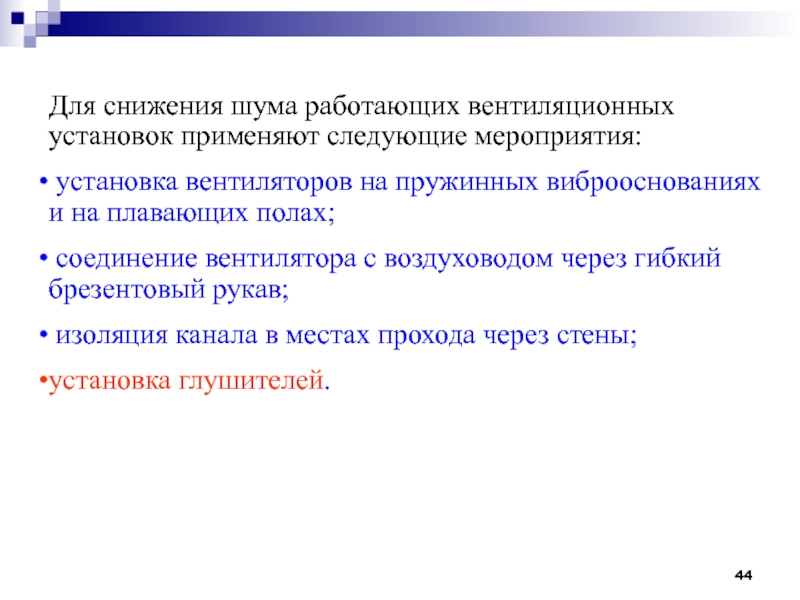

Слайд 44Для снижения шума работающих вентиляционных установок применяют следующие мероприятия:
установка вентиляторов на пружинных виброоснованиях и на плавающих полах;
соединение вентилятора с воздуховодом через гибкий брезентовый рукав;
изоляция канала в местах прохода через стены;
установка глушителей.
Слайд 451. Для снижения шума вентилятора следует:
выбирать агрегат с наименьшими
удельными уровнями звуковой мощности. Звуковая мощность оценивается по
излучению открытым патрубком всасывания и открытым патрубком нагнетания вентилятора (в атмосферу или в помещение);
обеспечивать работу вентилятора в режиме максимального КПД. При отклонении режима работы вентилятора от режима максимума КПД на 10...20 % уровень звуковой мощности увеличивается не менее, чем на 2 дБ, при отклонении более чем на 20% – на 4 дБ ;
снижать сопротивление сети и не применять вентилятор, создающий избыточное давление;
обеспечивать плавный подвод воздуха к входному патрубку вентилятора.

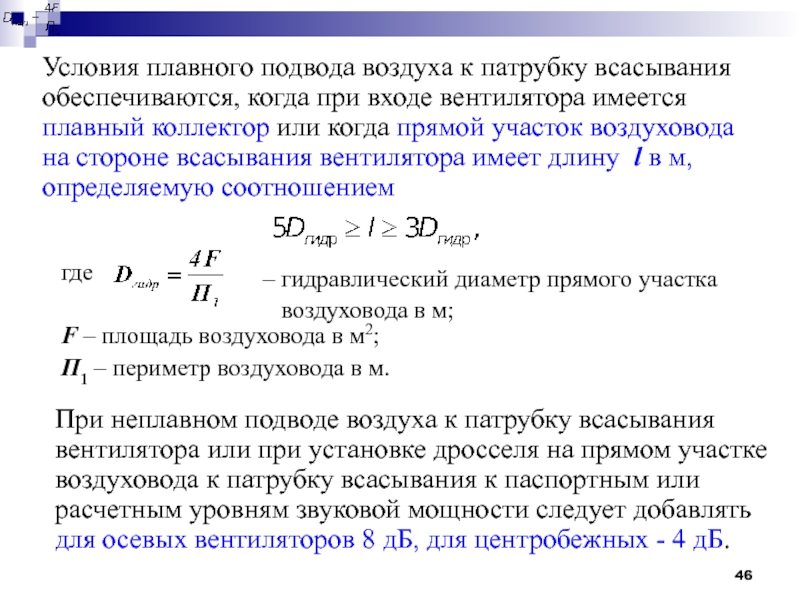

Слайд 46Условия плавного подвода воздуха к патрубку всасывания обеспечиваются, когда при
входе вентилятора имеется плавный коллектор или когда прямой участок воздуховода
на стороне всасывания вентилятора имеет длину l в м, определяемую соотношением
где
F – площадь воздуховода в м2;
П1 – периметр воздуховода в м.
– гидравлический диаметр прямого участка
воздуховода в м;
При неплавном подводе воздуха к патрубку всасывания вентилятора или при установке дросселя на прямом участке воздуховода к патрубку всасывания к паспортным или расчетным уровням звуковой мощности следует добавлять для осевых вентиляторов 8 дБ, для центробежных - 4 дБ.

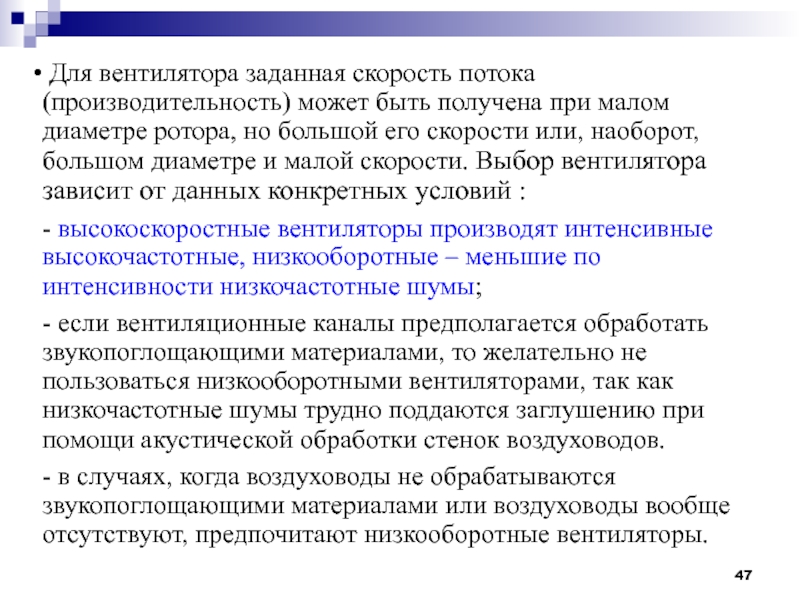

Слайд 47 Для вентилятора заданная скорость потока (производительность) может быть получена
при малом диаметре ротора, но большой его скорости или, наоборот,
большом диаметре и малой скорости. Выбор вентилятора зависит от данных конкретных условий :
- высокоскоростные вентиляторы производят интенсивные высокочастотные, низкооборотные – меньшие по интенсивности низкочастотные шумы;
- если вентиляционные каналы предполагается обработать звукопоглощающими материалами, то желательно не пользоваться низкооборотными вентиляторами, так как низкочастотные шумы трудно поддаются заглушению при помощи акустической обработки стенок воздуховодов.
- в случаях, когда воздуховоды не обрабатываются звукопоглощающими материалами или воздуховоды вообще отсутствуют, предпочитают низкооборотные вентиляторы.
Слайд 482. Снижение шума в воздуховодах
Суммарное снижение уровней звуковой мощности
в дБ по пути распространения шума следует определять последовательно для
каждого элемента сети воздуховодов и затем суммировать:
где
nc – число элементов сети воздуховодов, в которых учитывается снижение уровней звуковой мощности.
– снижение октавных уровней звуковой мощности в отдельных элементах воздуховодов в дБ;
Учитывается снижение октавных уровней звуковой мощности на 1 м длины в прямых участках металлических воздуховодов прямоугольного и круглого сечений (СНиП II-12-77)

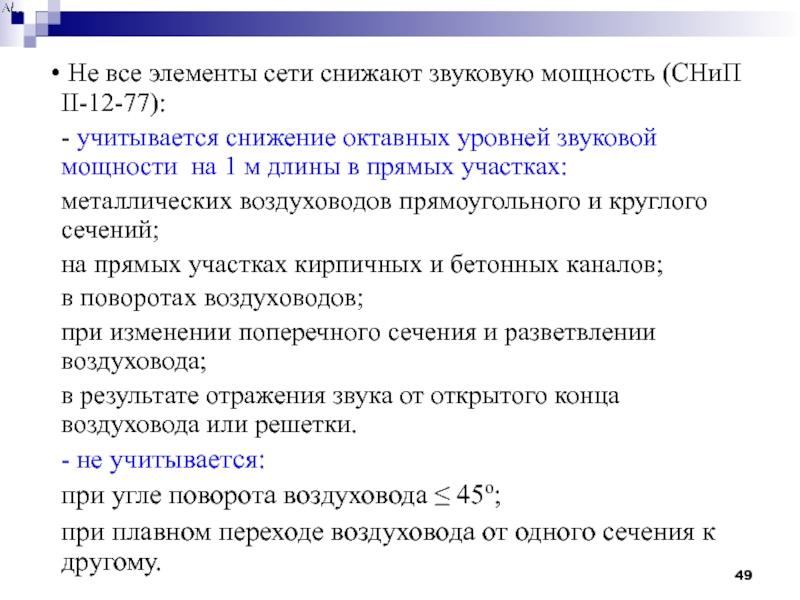

Слайд 49 Не все элементы сети снижают звуковую мощность (СНиП II-12-77):
- учитывается снижение октавных уровней звуковой мощности на 1 м
длины в прямых участках:
металлических воздуховодов прямоугольного и круглого сечений;
на прямых участках кирпичных и бетонных каналов;
в поворотах воздуховодов;
при изменении поперечного сечения и разветвлении воздуховода;
в результате отражения звука от открытого конца воздуховода или решетки.
- не учитывается:
при угле поворота воздуховода ≤ 45о;
при плавном переходе воздуховода от одного сечения к другому.

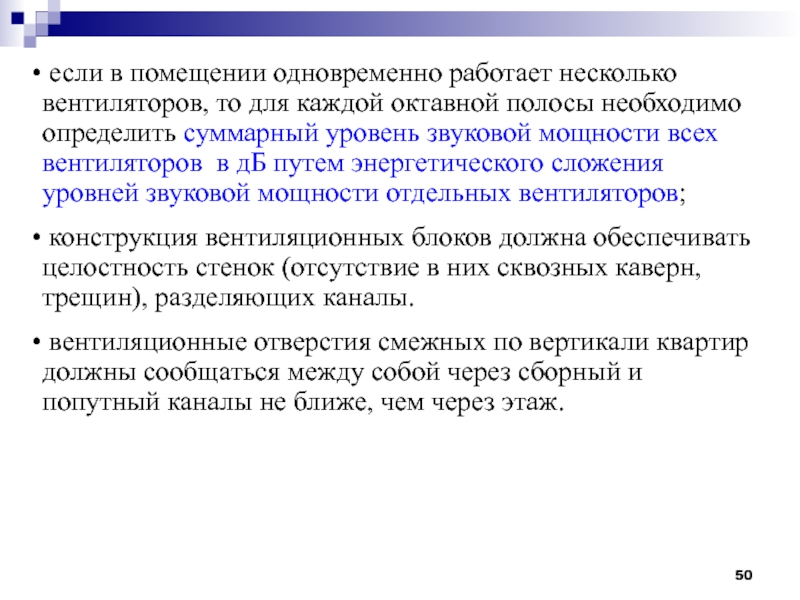

Слайд 50 если в помещении одновременно работает несколько вентиляторов, то для
каждой октавной полосы необходимо определить суммарный уровень звуковой мощности всех
вентиляторов в дБ путем энергетического сложения уровней звуковой мощности отдельных вентиляторов;
конструкция вентиляционных блоков должна обеспечивать целостность стенок (отсутствие в них сквозных каверн, трещин), разделяющих каналы.
вентиляционные отверстия смежных по вертикали квартир должны сообщаться между собой через сборный и попутный каналы не ближе, чем через этаж.

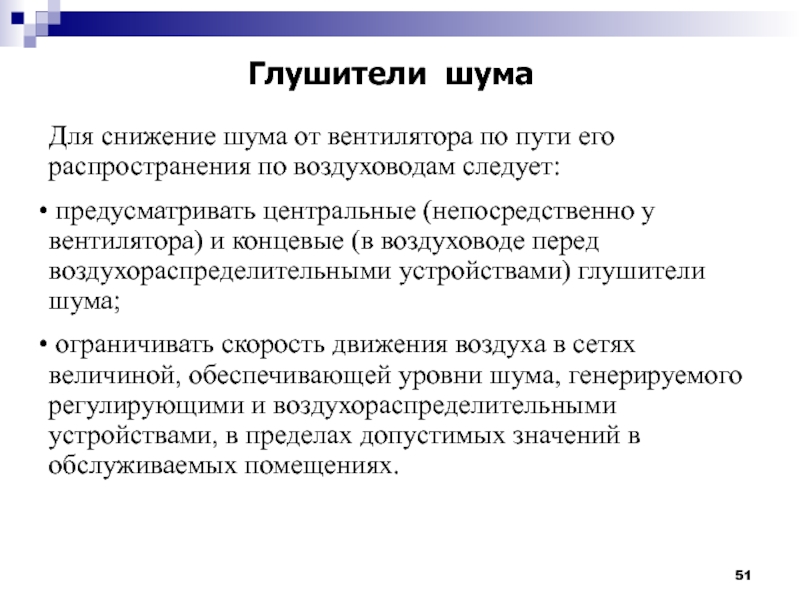

Слайд 51Для снижение шума от вентилятора по пути его распространения по
воздуховодам следует:
предусматривать центральные (непосредственно у вентилятора) и концевые (в
воздуховоде перед воздухораспределительными устройствами) глушители шума;
ограничивать скорость движения воздуха в сетях величиной, обеспечивающей уровни шума, генерируемого регулирующими и воздухораспределительными устройствами, в пределах допустимых значений в обслуживаемых помещениях.
Глушители шума

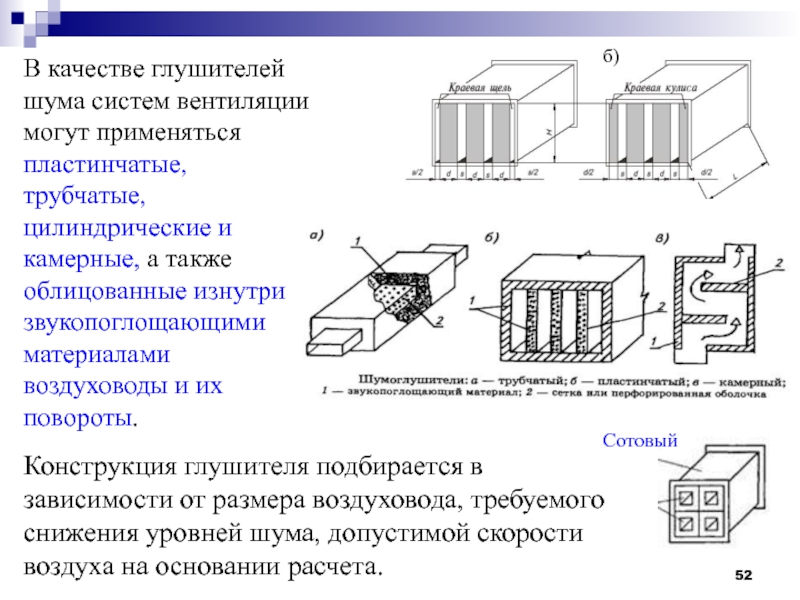

Слайд 52В качестве глушителей шума систем вентиляции могут применяться пластинчатые, трубчатые,
цилиндрические и камерные, а также облицованные изнутри звукопоглощающими материалами воздуховоды
и их повороты.
Конструкция глушителя подбирается в зависимости от размера воздуховода, требуемого снижения уровней шума, допустимой скорости воздуха на основании расчета.
Сотовый
б)

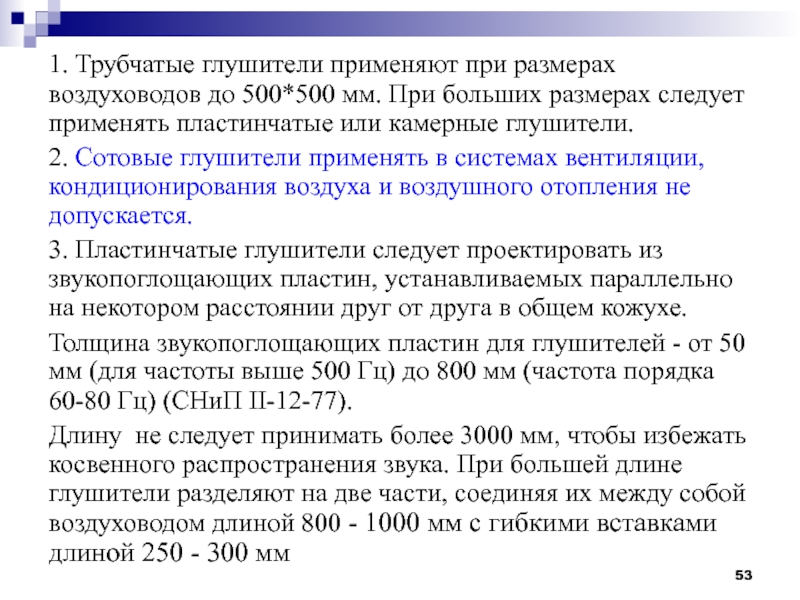

Слайд 531. Трубчатые глушители применяют при размерах воздуховодов до 500*500 мм.
При больших размерах следует применять пластинчатые или камерные глушители.
2. Сотовые
глушители применять в системах вентиляции, кондиционирования воздуха и воздушного отопления не допускается.

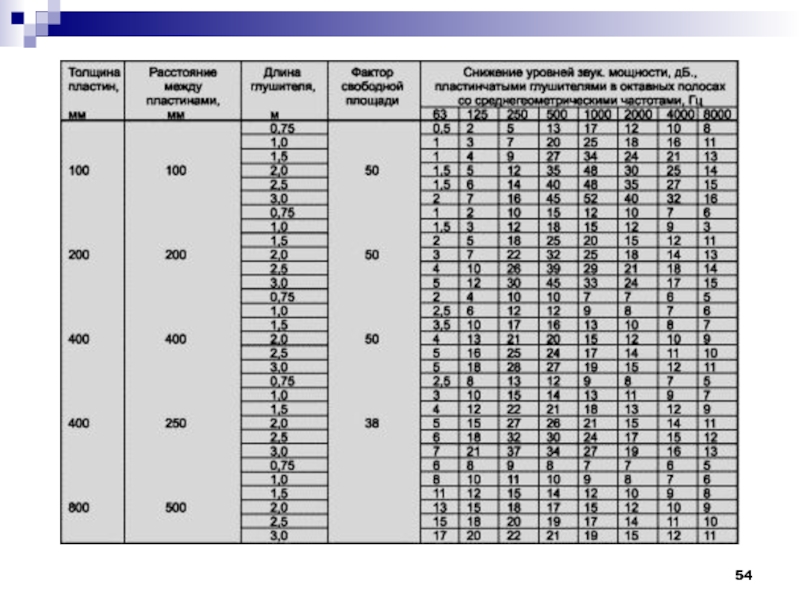

3. Пластинчатые глушители следует проектировать из звукопоглощающих пластин, устанавливаемых параллельно на некотором расстоянии друг от друга в общем кожухе.
Толщина звукопоглощающих пластин для глушителей - от 50 мм (для частоты выше 500 Гц) до 800 мм (частота порядка 60-80 Гц) (СНиП II-12-77).
Длину не следует принимать более 3000 мм, чтобы избежать косвенного распространения звука. При большей длине глушители разделяют на две части, соединяя их между собой воздуховодом длиной 800 - 1000 мм с гибкими вставками длиной 250 - 300 мм

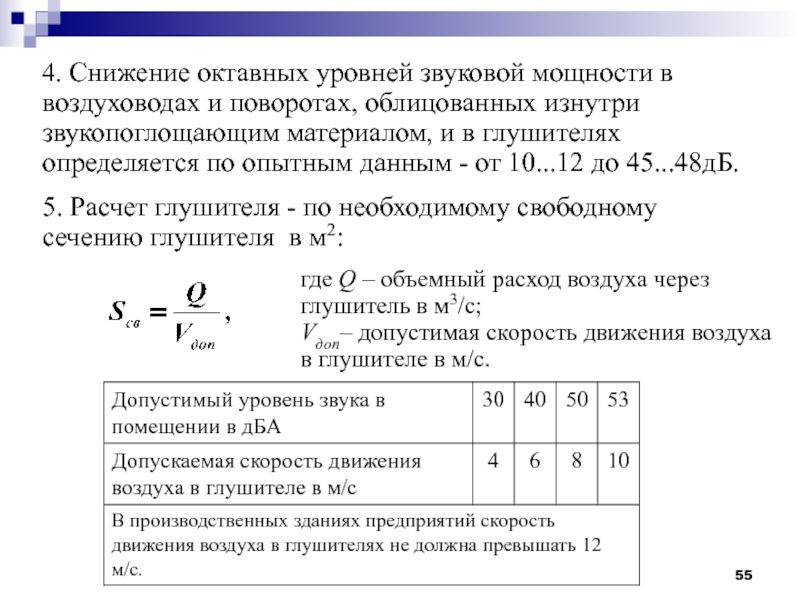

Слайд 554. Снижение октавных уровней звуковой мощности в воздуховодах и поворотах,
облицованных изнутри звукопоглощающим материалом, и в глушителях определяется по опытным
данным - от 10...12 до 45...48дБ.
5. Расчет глушителя - по необходимому свободному сечению глушителя в м2:
где Q – объемный расход воздуха через глушитель в м3/с;
Vдоп– допустимая скорость движения воздуха в глушителе в м/с.

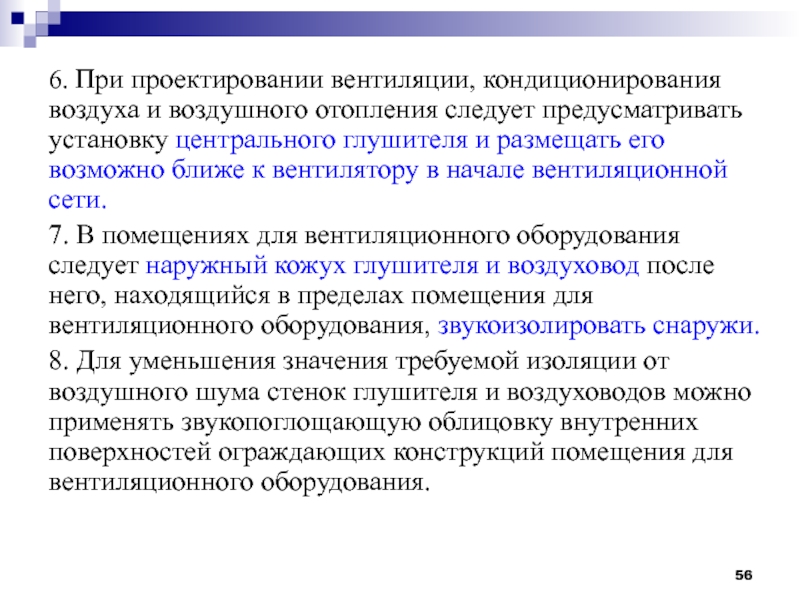

Слайд 566. При проектировании вентиляции, кондиционирования воздуха и воздушного отопления следует
предусматривать установку центрального глушителя и размещать его возможно ближе к
вентилятору в начале вентиляционной сети.
7. В помещениях для вентиляционного оборудования следует наружный кожух глушителя и воздуховод после него, находящийся в пределах помещения для вентиляционного оборудования, звукоизолировать снаружи.
8. Для уменьшения значения требуемой изоляции от воздушного шума стенок глушителя и воздуховодов можно применять звукопоглощающую облицовку внутренних поверхностей ограждающих конструкций помещения для вентиляционного оборудования.

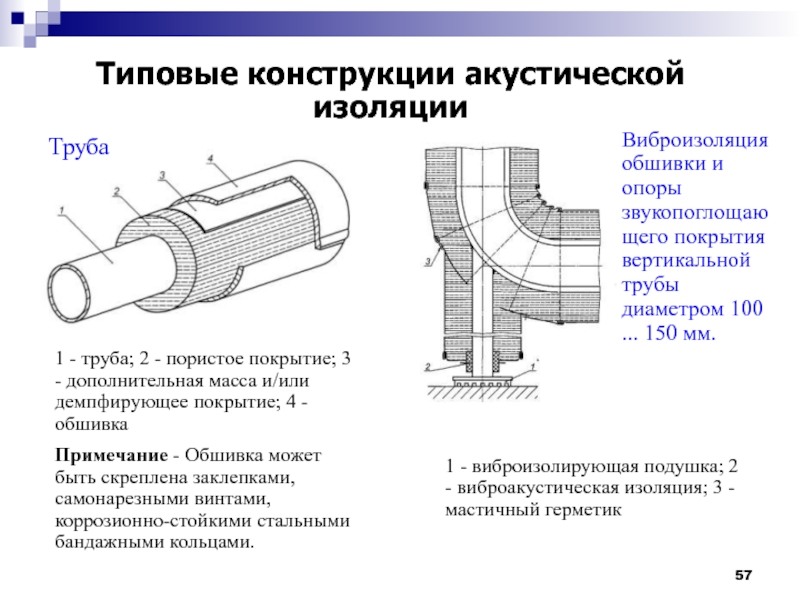

Слайд 57Типовые конструкции акустической изоляции
1 - труба; 2 - пористое покрытие;
3 - дополнительная масса и/или демпфирующее покрытие; 4 - обшивка
Примечание
- Обшивка может быть скреплена заклепками, самонарезными винтами, коррозионно-стойкими стальными бандажными кольцами.
Труба
Виброизоляция обшивки и опоры звукопоглощающего покрытия вертикальной трубы диаметром 100 ... 150 мм.
1 - виброизолирующая подушка; 2 - виброакустическая изоляция; 3 - мастичный герметик

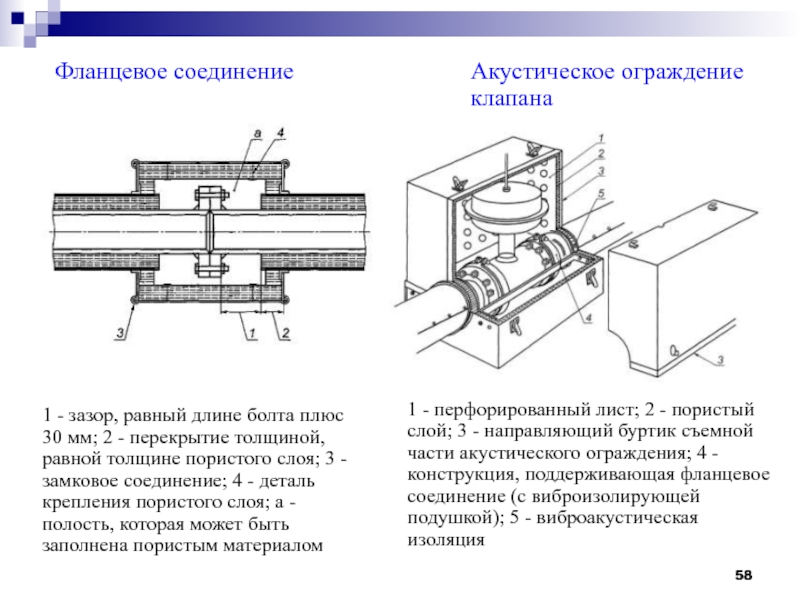

Слайд 581 - зазор, равный длине болта плюс 30 мм; 2
- перекрытие толщиной, равной толщине пористого слоя; 3 - замковое
соединение; 4 - деталь крепления пористого слоя; а - полость, которая может быть заполнена пористым материалом
Фланцевое соединение
Акустическое ограждение клапана
1 - перфорированный лист; 2 - пористый слой; 3 - направляющий буртик съемной части акустического ограждения; 4 - конструкция, поддерживающая фланцевое соединение (с виброизолирующей подушкой); 5 - виброакустическая изоляция

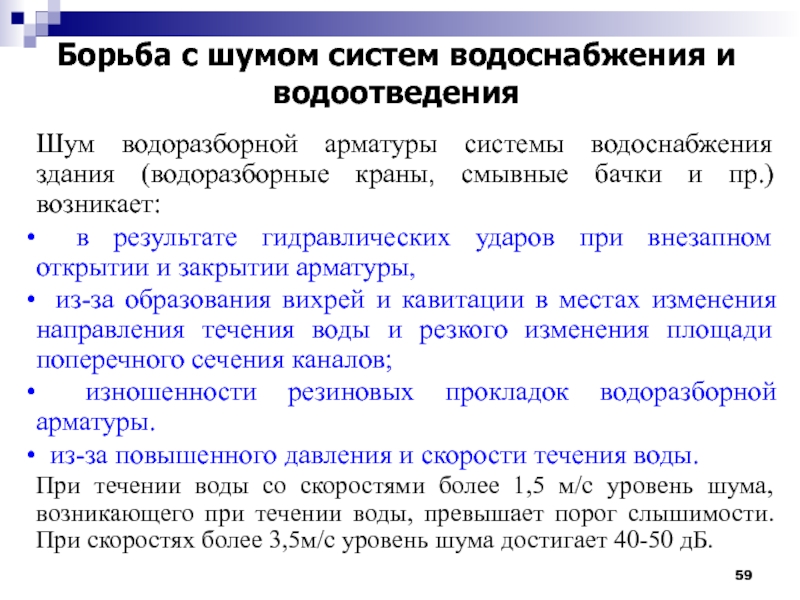

Слайд 59Борьба с шумом систем водоснабжения и водоотведения
Шум водоразборной арматуры системы
водоснабжения здания (водоразборные краны, смывные бачки и пр.) возникает:
в
результате гидравлических ударов при внезапном открытии и закрытии арматуры,
из-за образования вихрей и кавитации в местах изменения направления течения воды и резкого изменения площади поперечного сечения каналов;
изношенности резиновых прокладок водоразборной арматуры.
из-за повышенного давления и скорости течения воды.
При течении воды со скоростями более 1,5 м/с уровень шума, возникающего при течении воды, превышает порог слышимости. При скоростях более 3,5м/с уровень шума достигает 40-50 дБ.

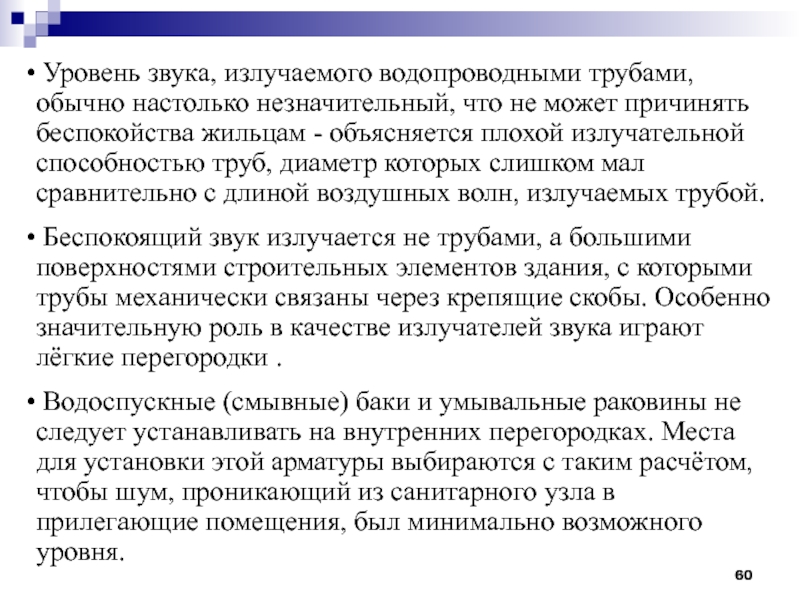

Слайд 60 Уровень звука, излучаемого водопроводными трубами, обычно настолько незначительный, что
не может причинять беспокойства жильцам - объясняется плохой излучательной способностью
труб, диаметр которых слишком мал сравнительно с длиной воздушных волн, излучаемых трубой.
Беспокоящий звук излучается не трубами, а большими поверхностями строительных элементов здания, с которыми трубы механически связаны через крепящие скобы. Особенно значительную роль в качестве излучателей звука играют лёгкие перегородки .
Водоспускные (смывные) баки и умывальные раковины не следует устанавливать на внутренних перегородках. Места для установки этой арматуры выбираются с таким расчётом, чтобы шум, проникающий из санитарного узла в прилегающие помещения, был минимально возможного уровня.
Слайд 61 Пропуск труб водяного отопления, водоснабжения и т.п. через межквартирные
стены не допускается.
Трубы водяного отопления, водоснабжения и т.п. должны
пропускаться через междуэтажные перекрытия и межкомнатные стены (перегородки) в эластичных гильзах (из пористого полиэтилена и других упругих материалов), допускающих температурные перемещения и деформации труб без образования сквозных щелей.
1 - стена; 2 - безусадочный бетон или раствор; 3 - прокладка (слой) из звукоизоляционного материала; 4 - бетонное основание пола; 5 - несущая часть перекрытия; 6 - эластичная гильза; 7 - труба стояка отопления

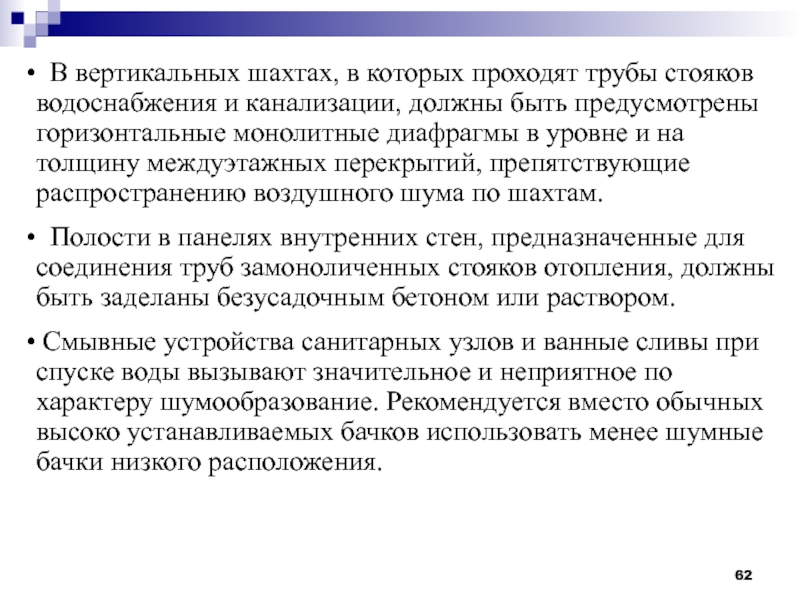

Слайд 62 В вертикальных шахтах, в которых проходят трубы стояков водоснабжения
и канализации, должны быть предусмотрены горизонтальные монолитные диафрагмы в уровне
и на толщину междуэтажных перекрытий, препятствующие распространению воздушного шума по шахтам.
Полости в панелях внутренних стен, предназначенные для соединения труб замоноличенных стояков отопления, должны быть заделаны безусадочным бетоном или раствором.
Смывные устройства санитарных узлов и ванные сливы при спуске воды вызывают значительное и неприятное по характеру шумообразование. Рекомендуется вместо обычных высоко устанавливаемых бачков использовать менее шумные бачки низкого расположения.
