Раздел : Военная техника связи Тема №:11 Технические характеристики и

цикла №2 кандидат технических наук, доцент
полковник запаса Л.В. Воробьев

связи, а также для ответвления каналов от магистральных линий связи

и дистанционного управления КВ и УКВ радиостанциями.

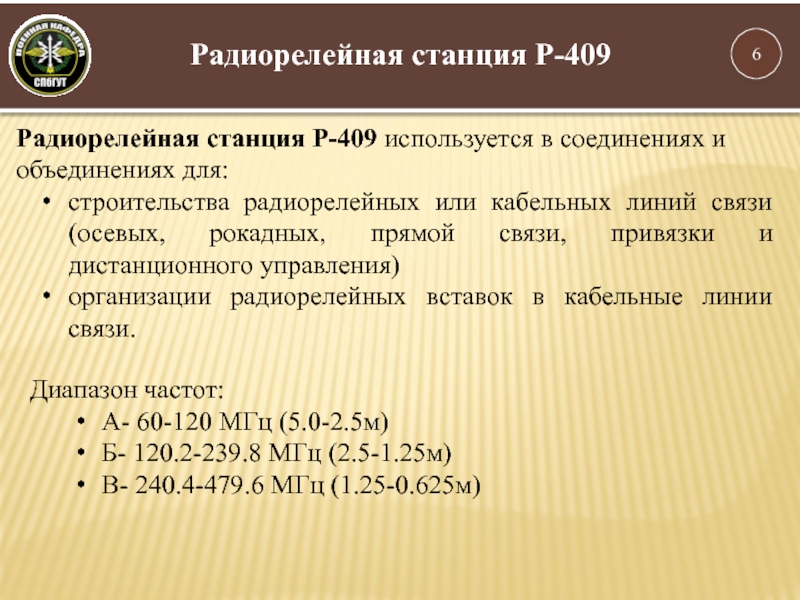

или кабельных линий связи (осевых, рокадных, прямой связи, привязки и

дистанционного управления)
организации радиорелейных вставок в кабельные линии связи.

Диапазон частот:
А- 60-120 МГц (5.0-2.5м)
Б- 120.2-239.8 МГц (2.5-1.25м)
В- 240.4-479.6 МГц (1.25-0.625м)

для ответвления каналов от многоканальных радиорелейных, тропосферных и провод­ных линий

связи;
в ка­честве радиовставки в кабельные линии связи

Радиорелейная станция Р-419

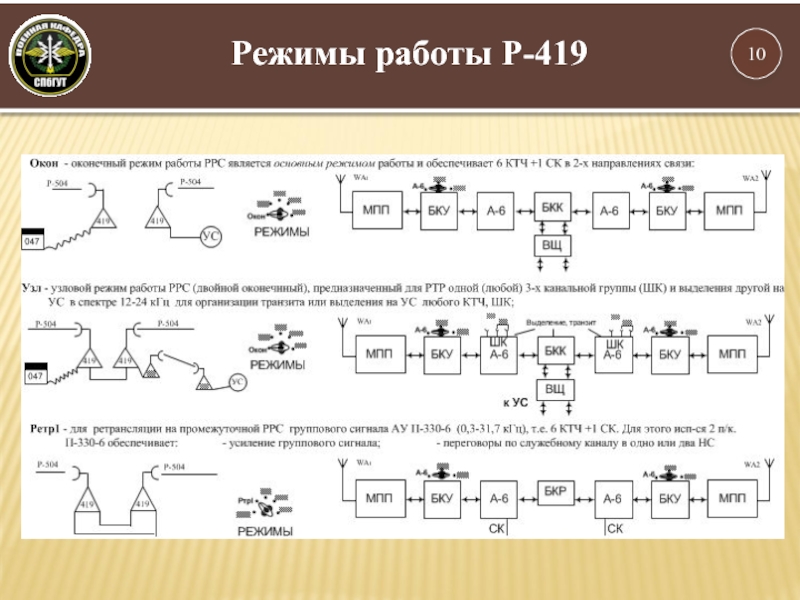

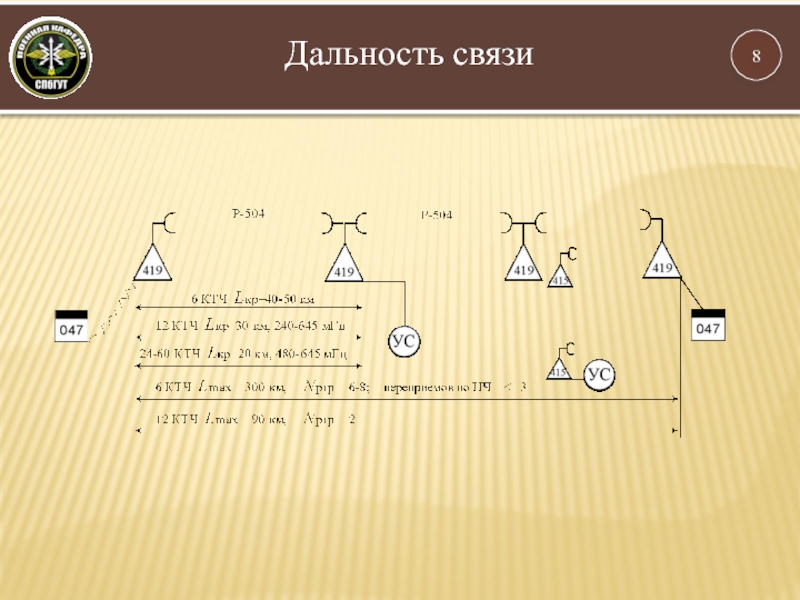

Станция обеспечивает одновременную дуплексную телефонную связь по двум направлениям в диапазоне частот 160-644,7 МГц по 6 телефонным (тлф) каналам на линиях протяженностью до 300 км, при 6-8 ретрансляциях.

с частотной модуляцией радиосигнала и временным разделением каналов.

Предназначена для организации

радиорелейной связи на радиорелейных линиях Р-414 и образования каналов тональной частоты или цифровых каналов.

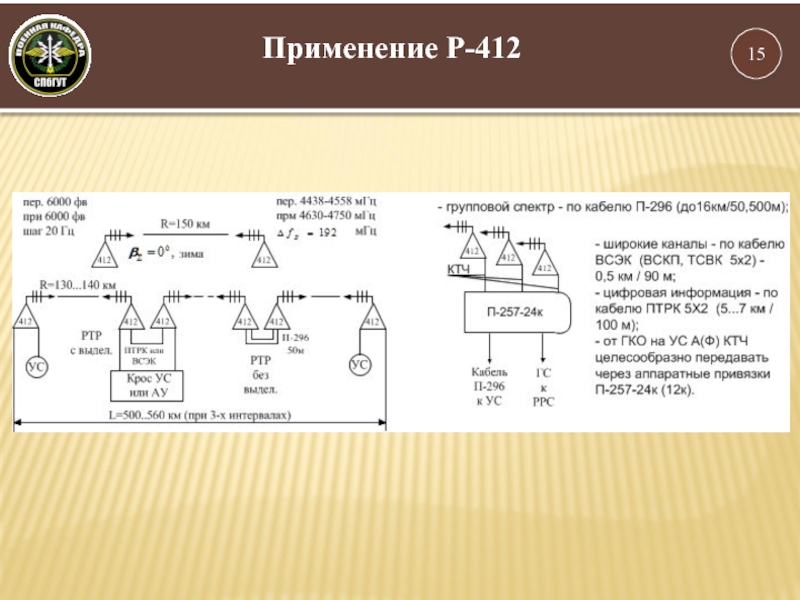

менее 150 км и для строительства тропосферных радиорелейных линий связи

протяженностью 500—560 км при трех ретрансляциях.

Станция обеспечивает дуплексную связь по трем или шести стандартным телефонным каналам с эффективно-передаваемой полосой частот 0.3-3.4 кГц и одному каналу служебной связи в полосе частот 0.3—1.8 кГц при работе в режиме частотного уплотнения и частотной модуляции (ЧУ—ЧМ) а также передачу и прием бинарной информации со скоростями 1.2; 4.8; 12 или 48 кБод при работе в режиме частотой телеграфии ЧТ.

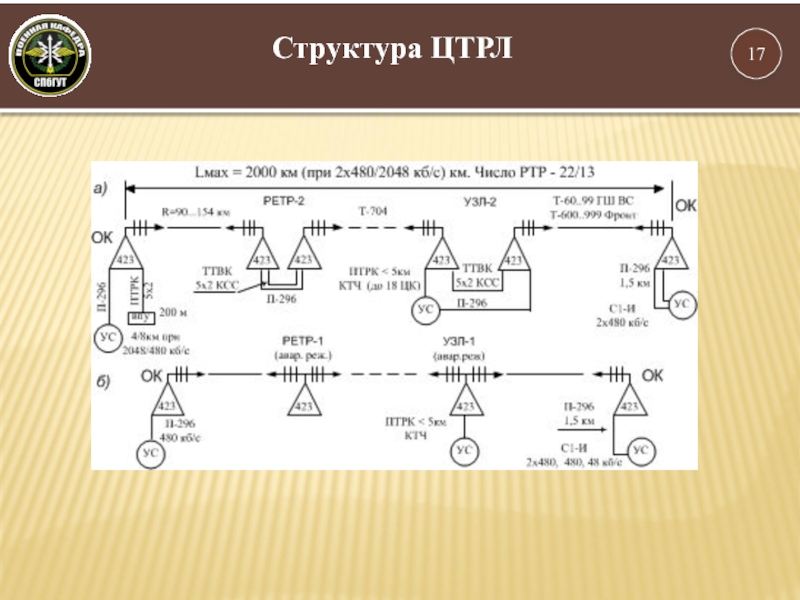

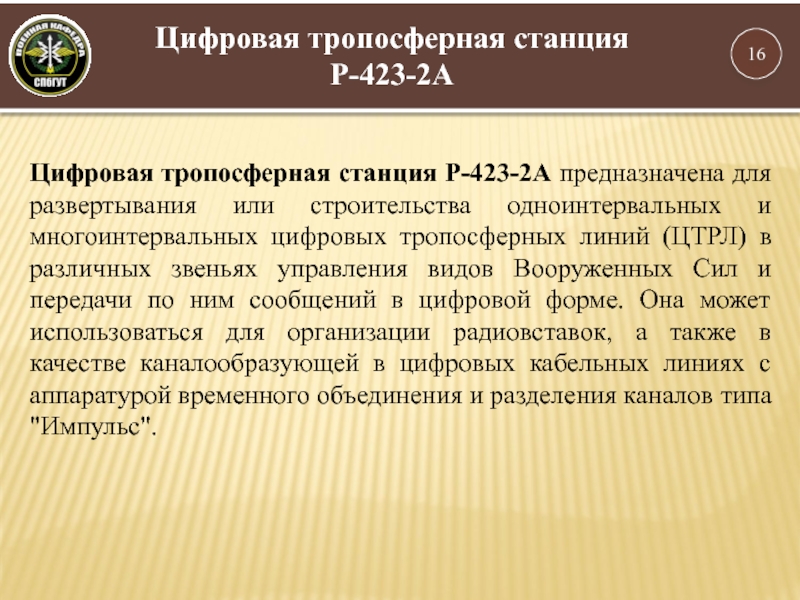

и многоинтервальных цифровых тропосферных линий (ЦТРЛ) в различных звеньях управления

видов Вооруженных Сил и передачи по ним сообщений в цифровой форме. Она может использоваться для организации радиовставок, а также в качестве каналообразующей в цифровых кабельных линиях с аппаратурой временного объединения и разделения каналов типа "Импульс".
