Республикалық жоғары техникалық колледж Жылына 1.6 млн тонна бензинді

1.6 млн тонна бензинді гидротазалау реакторының жобасы
Дайындаған:Нұрбалиев.Е
Тексерген:Галамова.А.А
Орал2019

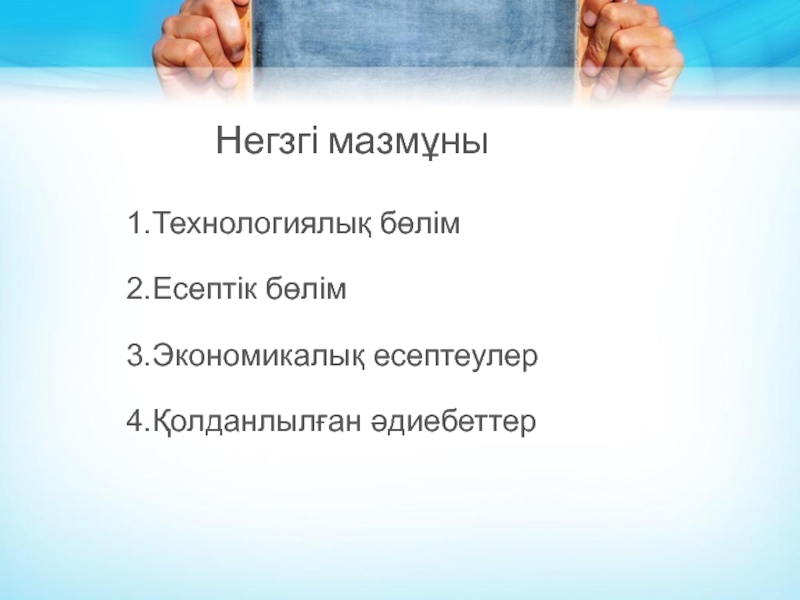

Негзгі мазмұны

Гидротазалау процесті түрлі мұнай фракцияларын гетероатомды қосылыстардан тазалау мақсатында колданады.

Гидротазалау кезінде бір мезгілде тұрақсыз шектеусіз көмірсутектердің гидрлену арқылы сәйкес шектелген қосылыстар түзіледі.

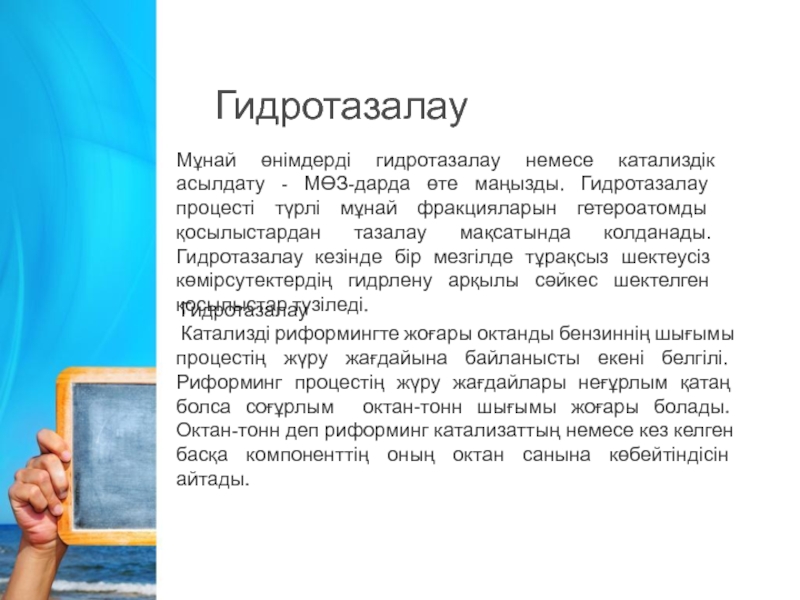

Гидротазалау
Катализді риформингте жоғары октанды бензиннің шығымы процестің жүру жағдайына байланысты екені белгілі. Риформинг процестің жүру жағдайлары неғұрлым қатаң болса соғұрлым октан-тонн шығымы жоғары болады. Октан-тонн деп риформинг катализаттың немесе кез келген басқа компоненттің оның октан санына көбейтіндісін айтады.

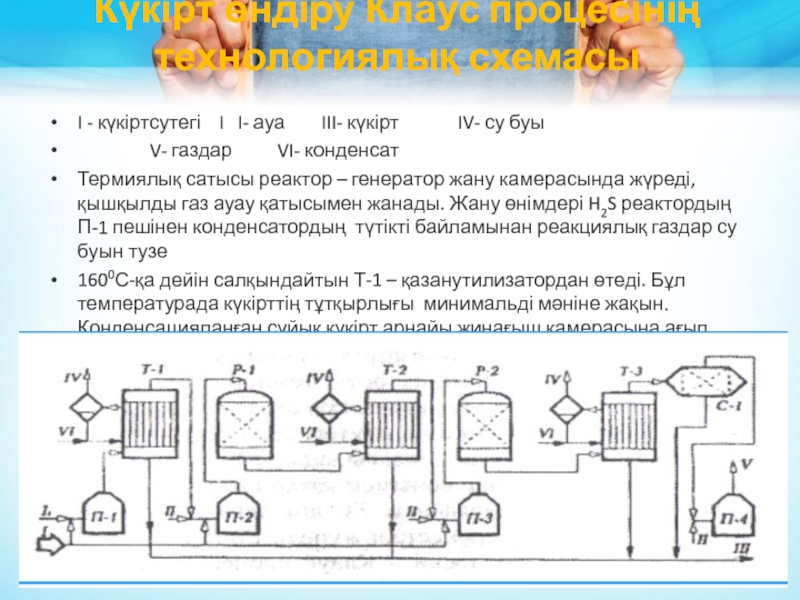

I- ауа III- күкірт

IV- су буы
V- газдар VI- конденсат
Термиялық сатысы реактор – генератор жану камерасында жүреді, қышқылды газ ауау қатысымен жанады. Жану өнімдері H2S реактордың П-1 пешінен конденсатордың түтікті байламынан реакциялық газдар су буын тузе
1600С-қа дейін салқындайтын Т-1 – қазанутилизатордан өтеді. Бұл температурада күкірттің тұтқырлығы минимальді мәніне жақын. Конденсацияланған сұйық күкірт арнайы жинағыш камерасына ағып түседі.

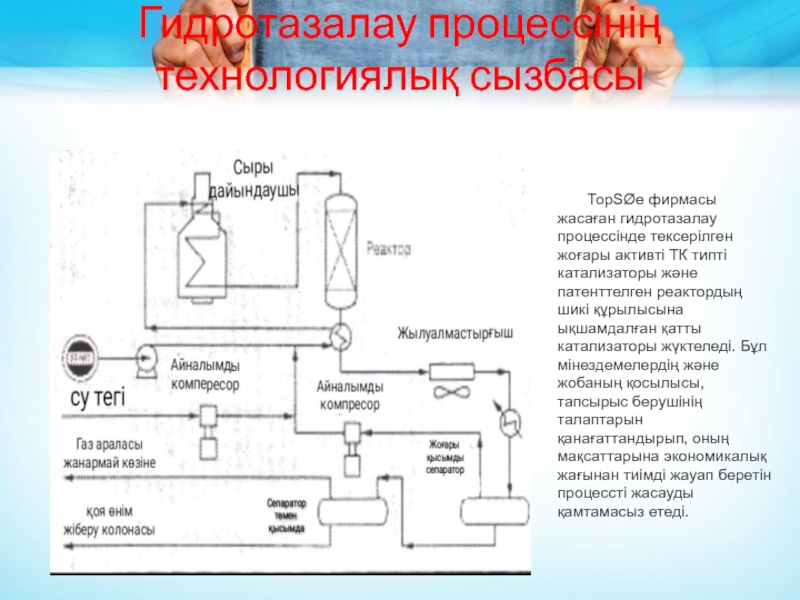

активті ТК типті катализаторы және патенттелген реактордың шикі құрылысына ықшамдалған

қатты катализаторы жүктеледі. Бұл мінездемелердің және жобаның қосылысы, тапсырыс берушінің талаптарын қанағаттандырып, оның мақсаттарына экономикалық жағынан тиімді жауап беретін процессті жасауды қамтамасыз етеді.

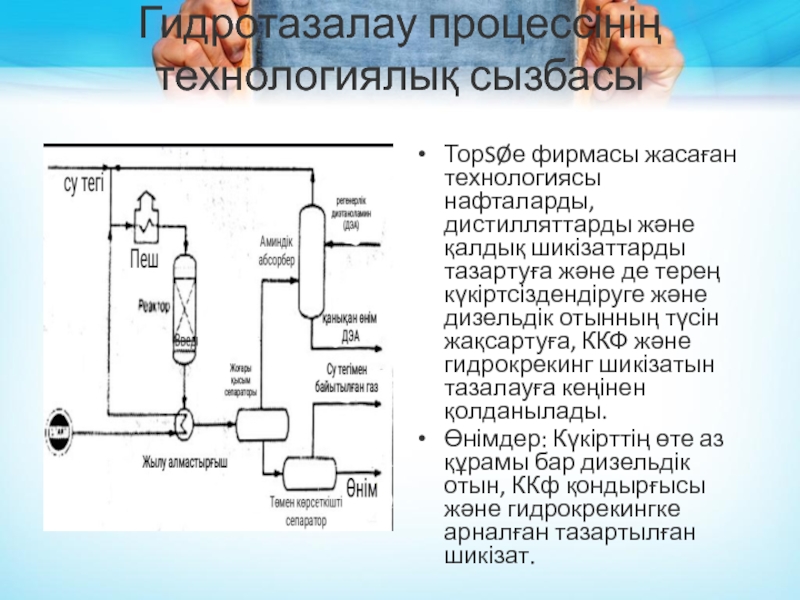

қалдық шикізаттарды тазартуға және де терең күкіртсіздендіруге және дизельдік отынның

түсін жақсартуға, ККФ және гидрокрекинг шикізатын тазалауға кеңінен қолданылады.
Өнімдер: Күкірттің өте аз құрамы бар дизельдік отын, ККф қондырғысы және гидрокрекингке арналған тазартылған шикізат.

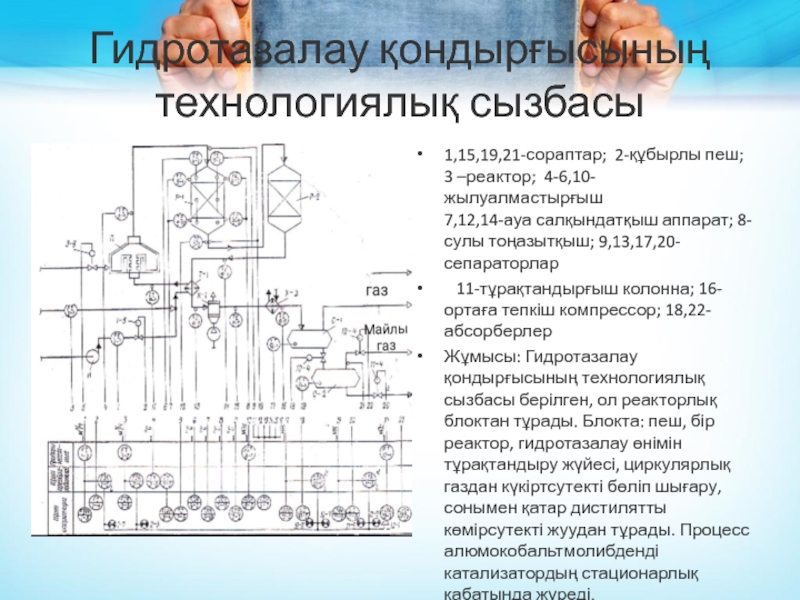

7,12,14-ауа салқындатқыш аппарат; 8-сулы тоңазытқыш; 9,13,17,20-сепараторлар
11-тұрақтандырғыш колонна; 16-ортаға тепкіш компрессор; 18,22- абсорберлер
Жұмысы: Гидротазалау қондырғысының технологиялық сызбасы берілген, ол реакторлық блоктан тұрады. Блокта: пеш, бір реактор, гидротазалау өнімін тұрақтандыру жүйесі, циркулярлық газдан күкіртсутекті бөліп шығару, сонымен қатар дистилятты көмірсутекті жуудан тұрады. Процесс алюмокобальтмолибденді катализатордың стационарлық қабатында жүреді.

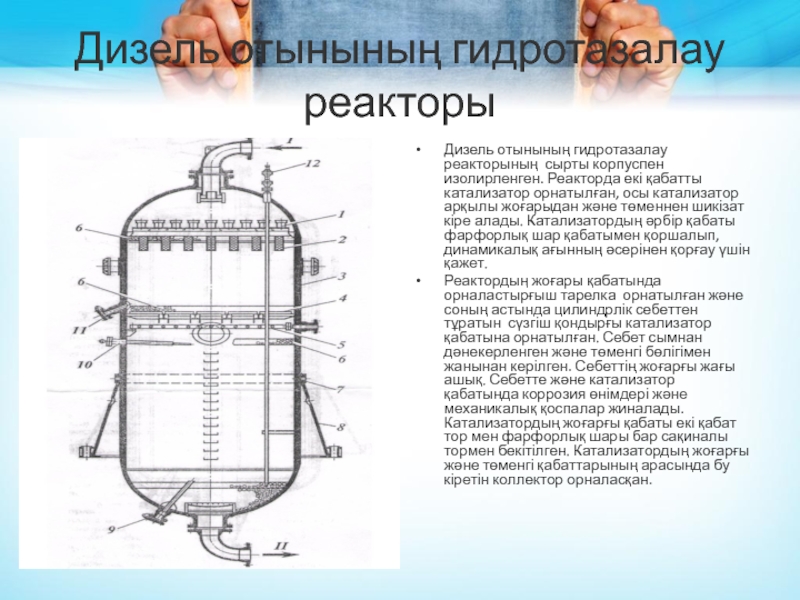

изолирленген. Реакторда екі қабатты катализатор орнатылған, осы катализатор арқылы жоғарыдан

және төменнен шикізат кіре алады. Катализатордың әрбір қабаты фарфорлық шар қабатымен қоршалып, динамикалық ағынның әсерінен қорғау үшін қажет.
Реактордың жоғары қабатында орналастырғыш тарелка орнатылған және соның астында цилиндрлік себеттен тұратын сүзгіш қондырғы катализатор қабатына орнатылған. Себет сымнан дәнекерленген және төменгі бөлігімен жанынан керілген. Себеттің жоғарғы жағы ашық. Себетте және катализатор қабатында коррозия өнімдері және механикалық қоспалар жиналады.Катализатордың жоғарғы қабаты екі қабат тор мен фарфорлық шары бар сақиналы тормен бекітілген. Катализатордың жоғарғы және төменгі қабаттарының арасында бу кіретін коллектор орналасқан.
