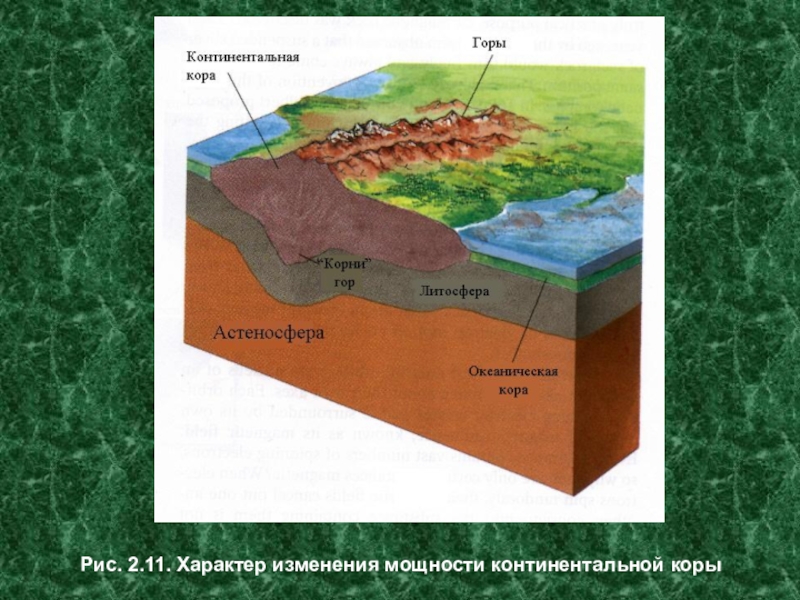

- 9. Рис. 2.11. Характер изменения мощности континентальной коры

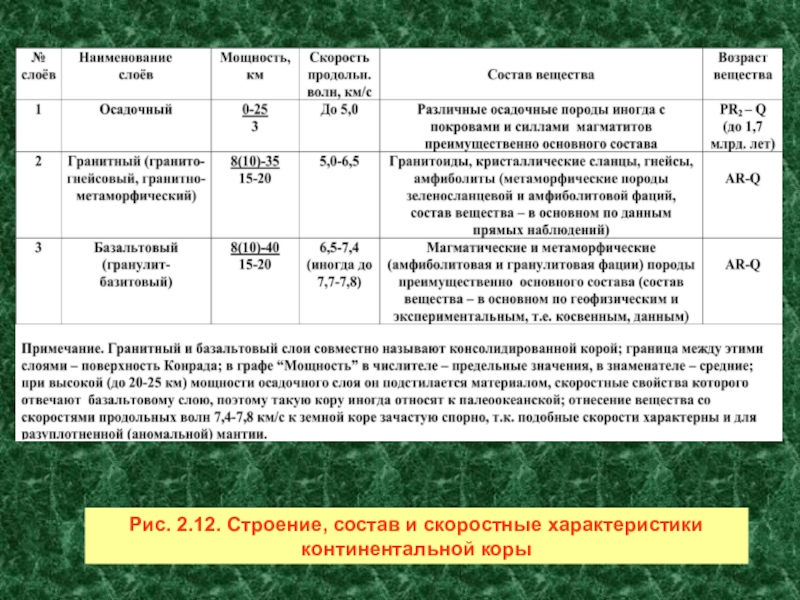

- 10. Рис. 2.12. Строение, состав и скоростные характеристики континентальной коры
- 11. Рис. 2.13. Четырёхслойные сейсмические разрезы континентальной коры
- 12. Рис. 2.14. Схематический профиль континентальной коры по
- 13. Рис. 2.15. Профиль обобщенной прочности континентальной литосферы,
- 14. Рис. 2.17. Область сочленения континентальной коры с
- 15. Рис. 2.18. Положение границы двух основных типов
- 16. Рис. 2.19. Строение океанского типа земной корыБазальты
- 17. Рис. 2.20. Изменение мощности осадочного слоя океанской
- 18. Рис. 2.22. Возраст коры океанского типаhttp://upload.wikimedia.org/wikipedia/commons/4/44/Earth_seafloor_crust_age_1996.gif
- 19. Рис. 2.23. Формирование современной океанской корыПроисходит за
- 20. Рис. 2.24. Различия двух основных типов земной
- 21. Скачать презентанцию
Рис. 2.3. Основные параметры Земли (эллипсоида вращения)Современная Земля сжата на 21 км вдоль оси своего вращенияhttp://www.math.montana.edu/~nmp/materials/ess/geosphere/expert/activities/planet_earth/globespin.gif Радиус полярный – 6357 км;Радиус экваториальный – 6378 км (в плоскости экватора
Слайды и текст этой презентации
Слайд 1Рис. 2.1. Форма Земли
Вид Земли с Луны
http://www.astrogalaxy.ru/foto001/foto0447.JPG
Соотношение поверхностей рельефа,
![Рис. 2.1. Форма ЗемлиВид Земли с Луныhttp://www.astrogalaxy.ru/foto001/foto0447.JPG Соотношение поверхностей рельефа, эллипсоида вращения и геоида, по [9]](/img/thumbs/bdba4ac4985b287e91d4819fec7179b8-800x.jpg "Презентация на тему Рис. 2.1. Форма ЗемлиВид Земли с Луныhttp://www.astrogalaxy.ru/foto001/foto0447.JPG Соотношение")

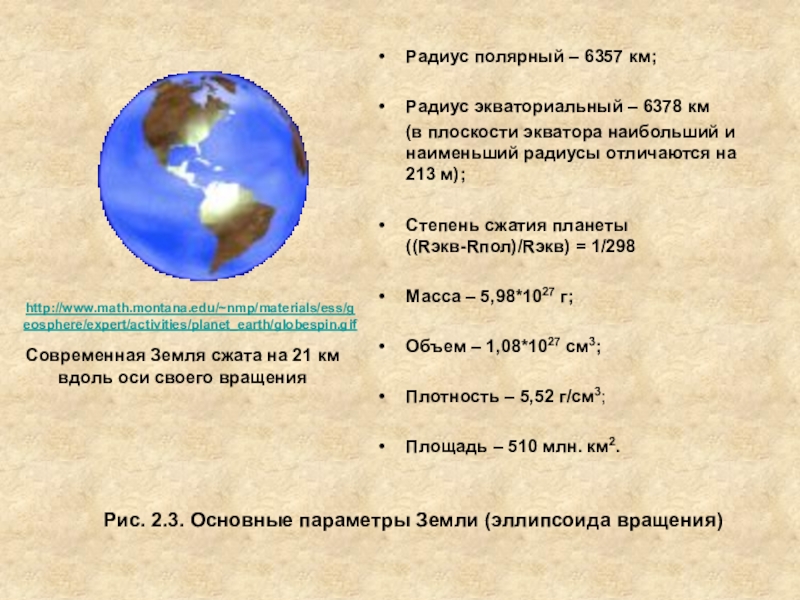

Слайд 2Рис. 2.3. Основные параметры Земли (эллипсоида вращения)
Современная Земля сжата на
21 км вдоль оси своего вращения
http://www.math.montana.edu/~nmp/materials/ess/geosphere/expert/activities/planet_earth/globespin.gif
Радиус полярный – 6357
км;Радиус экваториальный – 6378 км
(в плоскости экватора наибольший и наименьший радиусы отличаются на 213 м);
Степень сжатия планеты ((Rэкв-Rпол)/Rэкв) = 1/298
Масса – 5,98*1027 г;
Объем – 1,08*1027 см3;
Плотность – 5,52 г/см3;
Площадь – 510 млн. км2.

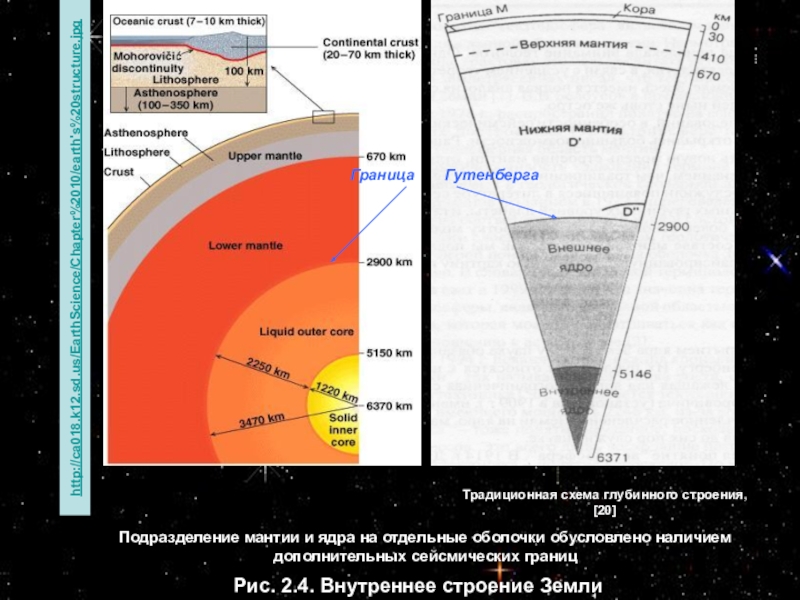

Слайд 3Рис. 2.4. Внутреннее строение Земли
Традиционная схема глубинного строения, [20]
http://ca018.k12.sd.us/EarthScience/Chapter%2010/earth's%20structure.jpg
Граница
Гутенберга
Подразделение мантии и ядра на отдельные оболочки обусловлено
наличием дополнительных сейсмических границ![Рис. 2.4. Внутреннее строение ЗемлиТрадиционная схема глубинного строения, [20]http://ca018.k12.sd.us/EarthScience/Chapter%2010/earth's%20structure.jpgГраница ГутенбергаПодразделение мантии и ядра на](/img/thumbs/77ea5dd7901a360441767a84d1913d57-800x.jpg "Рис. 2.1. Форма Земли Рис. 2.4. Внутреннее строение ЗемлиТрадиционная схема глубинного строения, [20]http://ca018.k12.sd.us/EarthScience/Chapter%2010/earth's%20structure.jpgГраница ГутенбергаПодразделение")

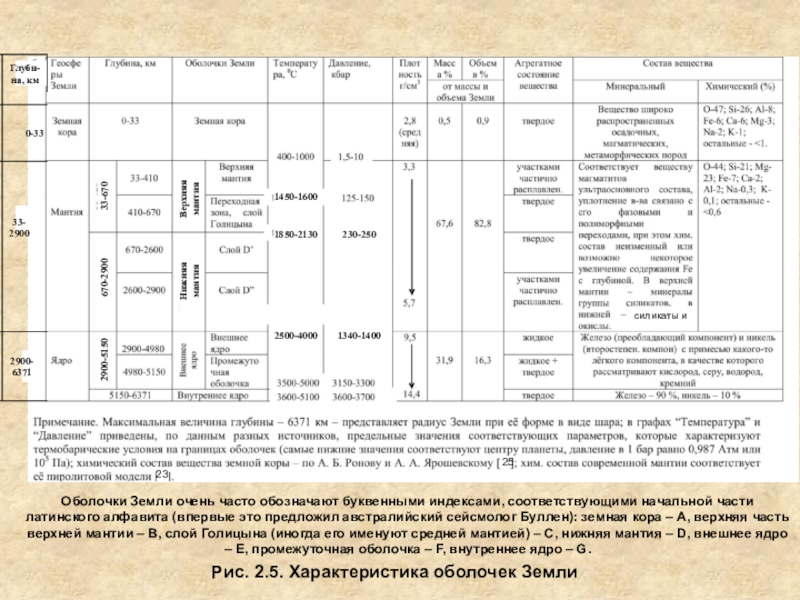

Слайд 4Рис. 2.5. Характеристика оболочек Земли
Глуби-
на, км
0-33
33-
2900
2900-
6371
Верхняя
мантия
Нижняя
мантия
2500-4000
1450-1600
1850-2130
1340-1400
230-250
33-670
670-2900
2900-5150
Оболочки Земли очень часто обозначают
буквенными индексами, соответствующими начальной части латинского алфавита (впервые это предложил
австралийский сейсмолог Буллен): земная кора – А, верхняя часть верхней мантии – B, слой Голицына (иногда его именуют средней мантией) – С, нижняя мантия – D, внешнее ядро – E, промежуточная оболочка – F, внутреннее ядро – G.25
23
силикаты и

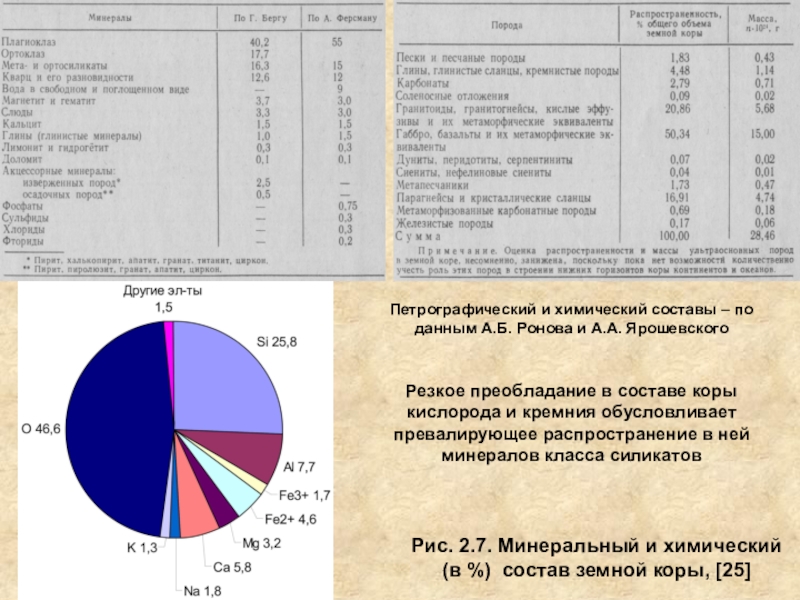

Слайд 5Рис. 2.7. Минеральный и химический (в %) состав земной коры,
[25]
Петрографический и химический составы – по данным А.Б. Ронова и
А.А. ЯрошевскогоРезкое преобладание в составе коры кислорода и кремния обусловливает превалирующее распространение в ней минералов класса силикатов
![Рис. 2.7. Минеральный и химический (в %) состав земной коры, [25]Петрографический и химический составы – по данным](/img/thumbs/4758b0e34dd6ece492874797f7170cdc-800x.jpg "Рис. 2.1. Форма Земли Рис. 2.7. Минеральный и химический (в %) состав земной коры, [25]Петрографический")

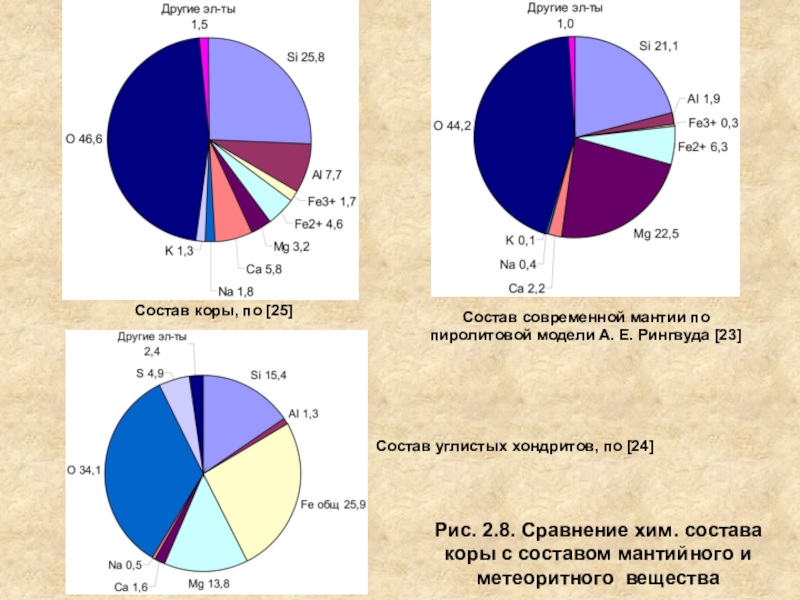

Слайд 6Рис. 2.8. Сравнение хим. состава коры с составом мантийного и
метеоритного вещества
Состав коры, по [25]
Состав современной мантии по пиролитовой модели
А. Е. Рингвуда [23]Состав углистых хондритов, по [24]
![Рис. 2.8. Сравнение хим. состава коры с составом мантийного и метеоритного веществаСостав коры, по [25]Состав современной мантии](/img/thumbs/5ee9381d3a57e5925f938f5637ba8674-800x.jpg "Рис. 2.1. Форма Земли Рис. 2.8. Сравнение хим. состава коры с составом мантийного и метеоритного")

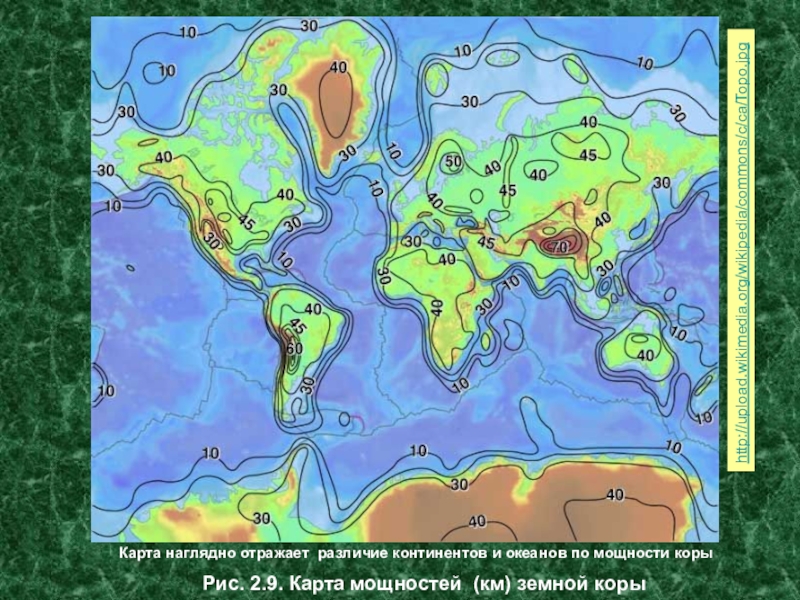

Слайд 7Рис. 2.9. Карта мощностей (км) земной коры
Карта наглядно отражает различие
континентов и океанов по мощности коры
http://upload.wikimedia.org/wikipedia/commons/c/ca/Topo.jpg

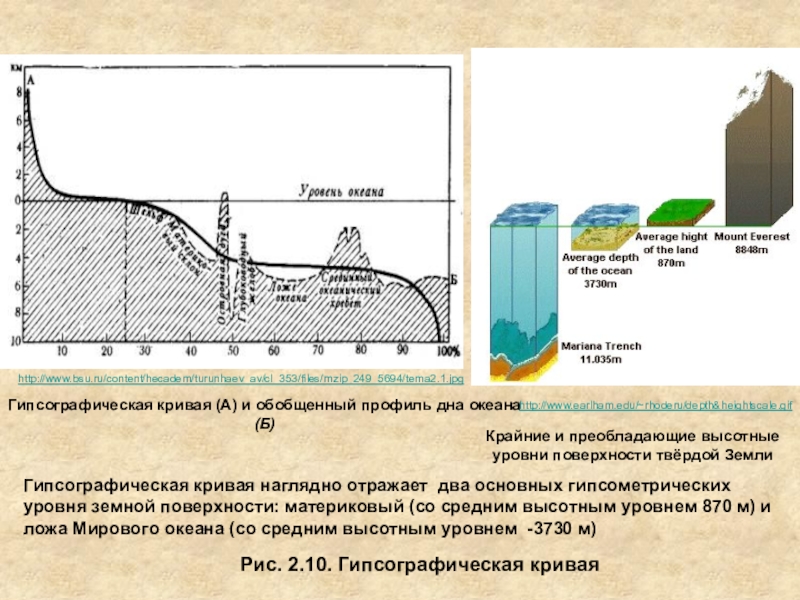

Слайд 8Рис. 2.10. Гипсографическая кривая
Гипсографическая кривая (А) и обобщенный профиль дна
океана (Б)
http://www.bsu.ru/content/hecadem/turunhaev_av/cl_353/files/mzip_249_5694/tema2.1.jpg
http://www.earlham.edu/~rhoderu/depth&heightscale.gif
Крайние и преобладающие высотные уровни поверхности твёрдой Земли
Гипсографическая
кривая наглядно отражает два основных гипсометрических уровня земной поверхности: материковый (со средним высотным уровнем 870 м) и ложа Мирового океана (со средним высотным уровнем -3730 м)

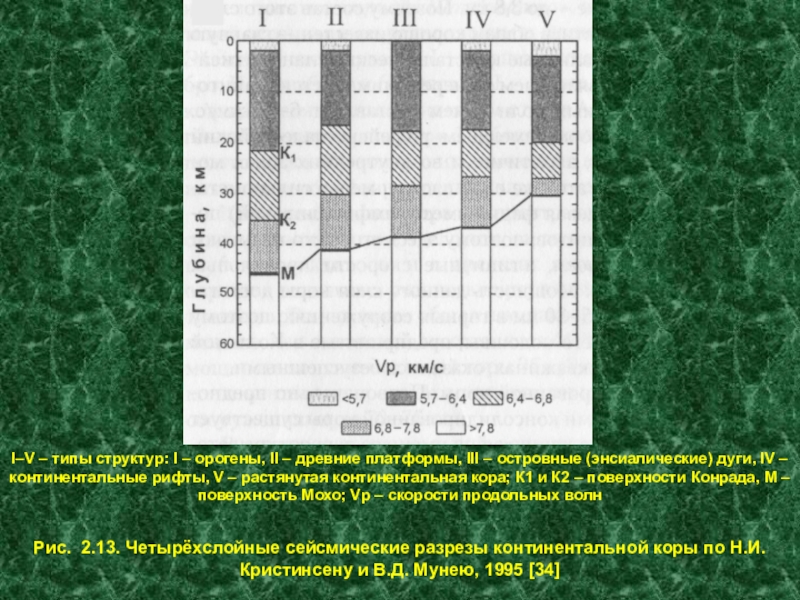

Слайд 11Рис. 2.13. Четырёхслойные сейсмические разрезы континентальной коры по Н.И. Кристинсену
и В.Д. Мунею, 1995 [34]
I–V – типы структур: I –
орогены, II – древние платформы, III – островные (энсиалические) дуги, IV – континентальные рифты, V – растянутая континентальная кора; К1 и К2 – поверхности Конрада, М – поверхность Мохо; Vp – скорости продольных волн![Рис. 2.13. Четырёхслойные сейсмические разрезы континентальной коры по Н.И. Кристинсену и В.Д. Мунею, 1995 [34]I–V – типы](/img/thumbs/c50f0ee9e73cc3bd240ec26def6eb457-800x.jpg "Рис. 2.1. Форма Земли Рис. 2.13. Четырёхслойные сейсмические разрезы континентальной коры по Н.И. Кристинсену и")

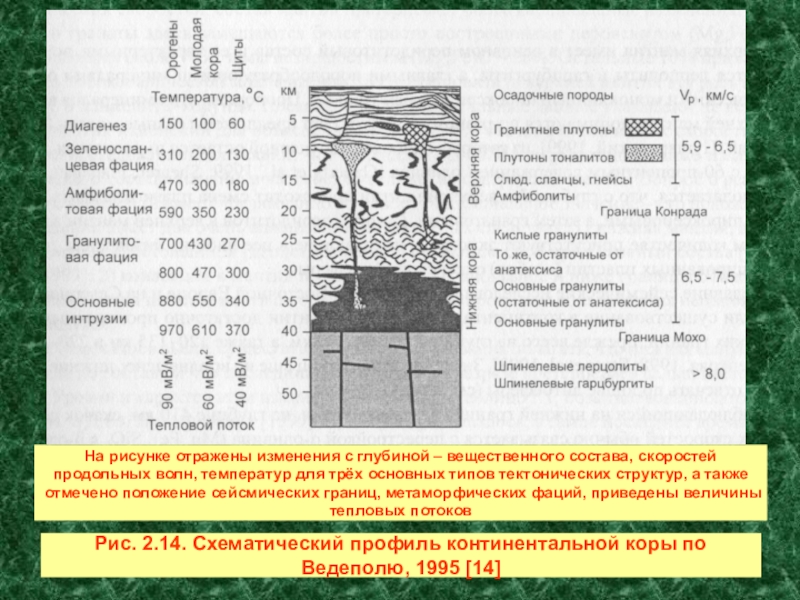

Слайд 12Рис. 2.14. Схематический профиль континентальной коры по Ведеполю, 1995 [14]
На
рисунке отражены изменения с глубиной – вещественного состава, скоростей продольных
волн, температур для трёх основных типов тектонических структур, а также отмечено положение сейсмических границ, метаморфических фаций, приведены величины тепловых потоков![Рис. 2.14. Схематический профиль континентальной коры по Ведеполю, 1995 [14]На рисунке отражены изменения с глубиной – вещественного](/img/thumbs/889d522ea931015557c1a9bb6d13e2c3-800x.jpg "Рис. 2.1. Форма Земли Рис. 2.14. Схематический профиль континентальной коры по Ведеполю, 1995 [14]На рисунке")

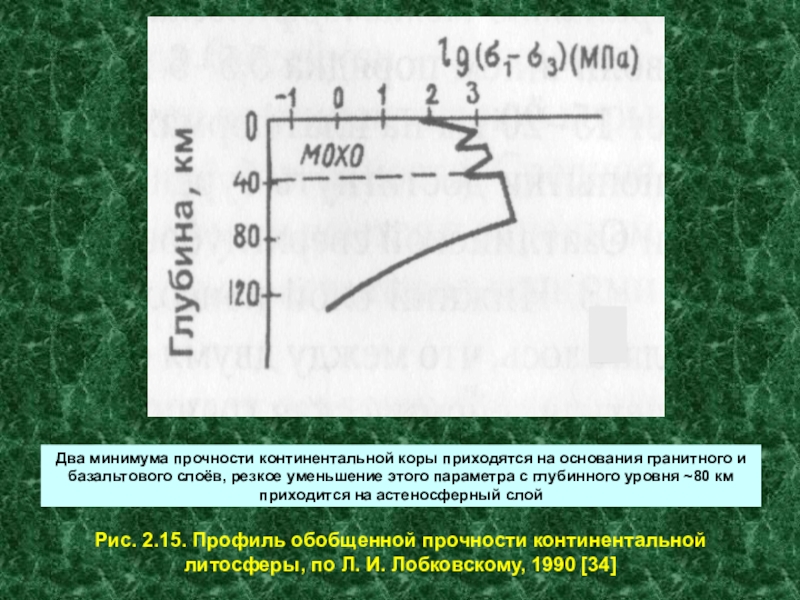

Слайд 13Рис. 2.15. Профиль обобщенной прочности континентальной литосферы, по Л. И.
Лобковскому, 1990 [34]
Два минимума прочности континентальной коры приходятся на основания
гранитного и базальтового слоёв, резкое уменьшение этого параметра с глубинного уровня ~80 км приходится на астеносферный слой![Рис. 2.15. Профиль обобщенной прочности континентальной литосферы, по Л. И. Лобковскому, 1990 [34]Два минимума прочности континентальной коры](/img/thumbs/87cc1c630ea407066625b80d6adda05c-800x.jpg "Рис. 2.1. Форма Земли Рис. 2.15. Профиль обобщенной прочности континентальной литосферы, по Л. И. Лобковскому,")

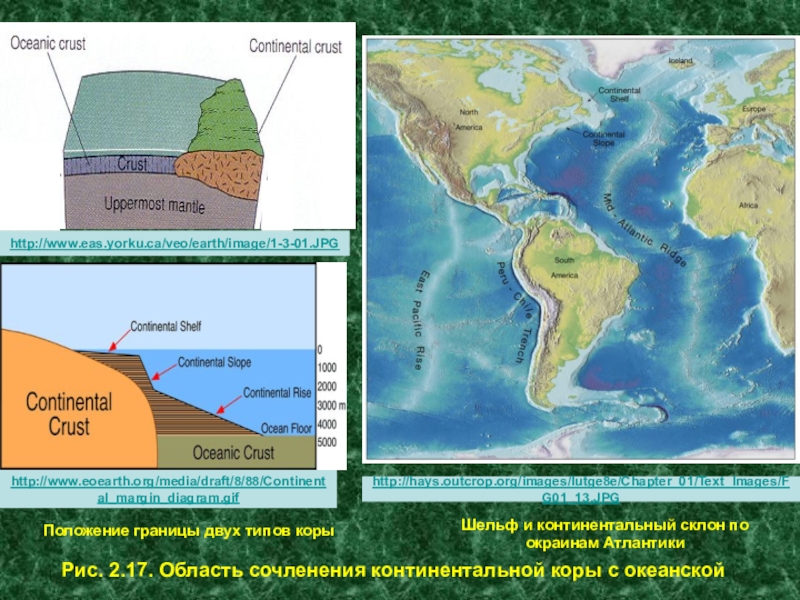

Слайд 14Рис. 2.17. Область сочленения континентальной коры с океанской
Шельф и континентальный
склон по окраинам Атлантики
Положение границы двух типов коры
http://www.eoearth.org/media/draft/8/88/Continental_margin_diagram.gif
http://www.eas.yorku.ca/veo/earth/image/1-3-01.JPG
http://hays.outcrop.org/images/lutge8e/Chapter_01/Text_Images/FG01_13.JPG

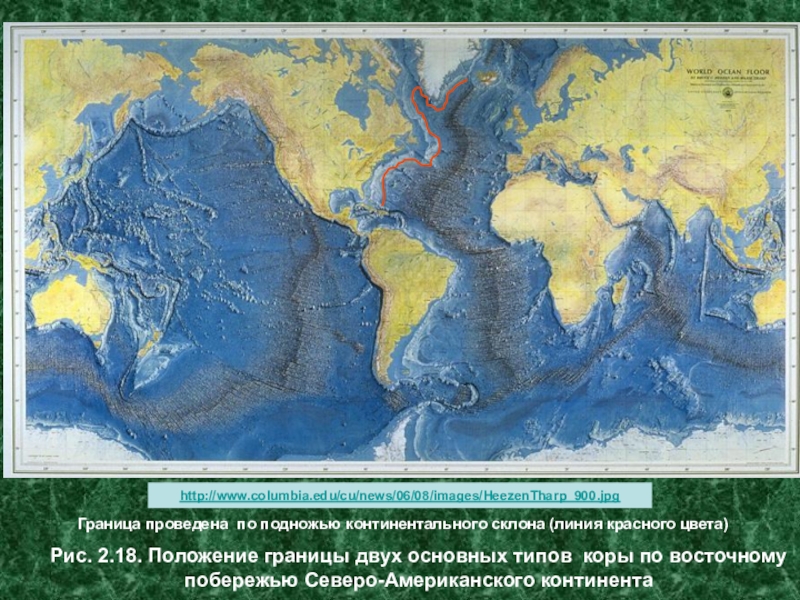

Слайд 15Рис. 2.18. Положение границы двух основных типов коры по восточному
побережью Северо-Американского континента
Граница проведена по подножью континентального склона (линия красного
цвета)http://www.columbia.edu/cu/news/06/08/images/HeezenTharp_900.jpg

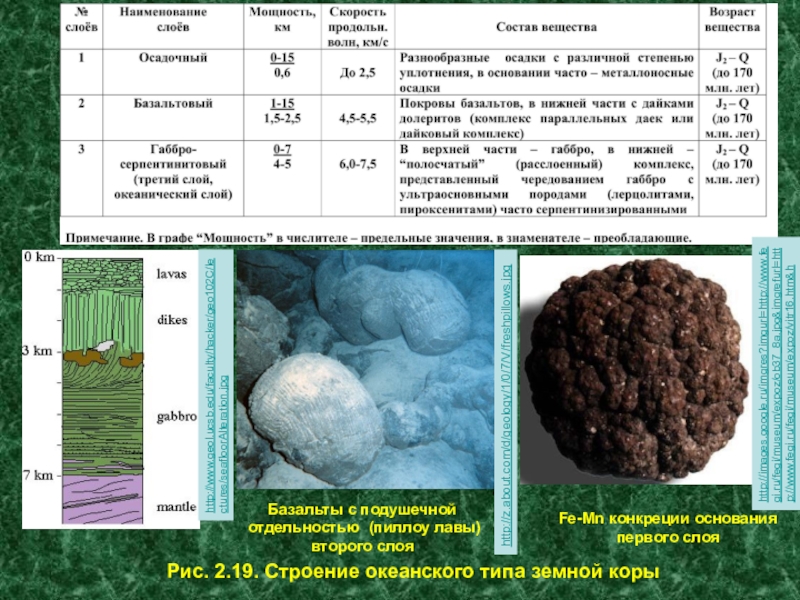

Слайд 16Рис. 2.19. Строение океанского типа земной коры
Базальты с подушечной
отдельностью
(пиллоу лавы) второго слоя
Fe-Mn конкреции основания
первого слоя
http://z.about.com/d/geology/1/0/7/V/freshpillows.jpg
http://images.google.ru/imgres?imgurl=http://www.fegi.ru/fegi/museum/expoz/ob37_8a.jpg&imgrefurl=http://www.fegi.ru/fegi/museum/expoz/vitr16.htm&h
http://www.geol.ucsb.edu/faculty/hacker/geo102C/lectures/seafloorAlteration.jpg

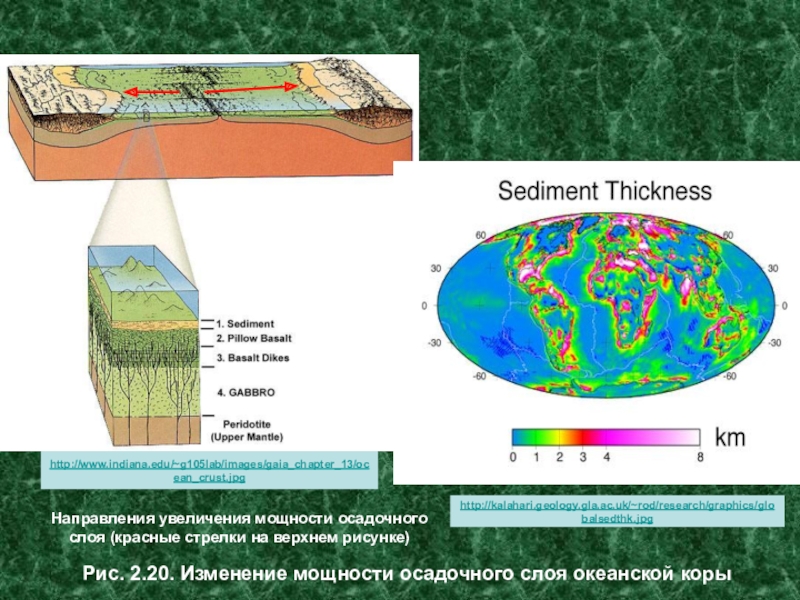

Слайд 17Рис. 2.20. Изменение мощности осадочного слоя океанской коры
Направления увеличения мощности
осадочного
слоя (красные стрелки на верхнем рисунке)
http://www.indiana.edu/~g105lab/images/gaia_chapter_13/ocean_crust.jpg
http://kalahari.geology.gla.ac.uk/~rod/research/graphics/globalsedthk.jpg

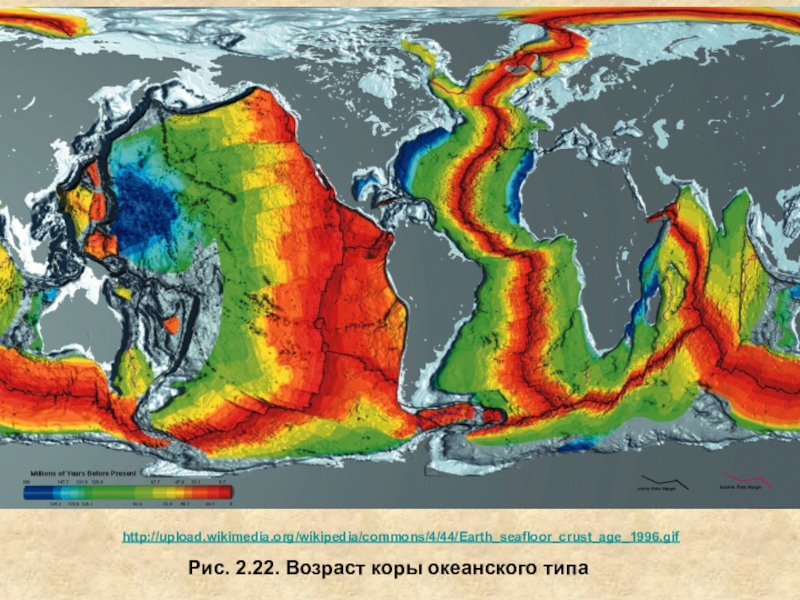

Слайд 18Рис. 2.22. Возраст коры океанского типа
http://upload.wikimedia.org/wikipedia/commons/4/44/Earth_seafloor_crust_age_1996.gif

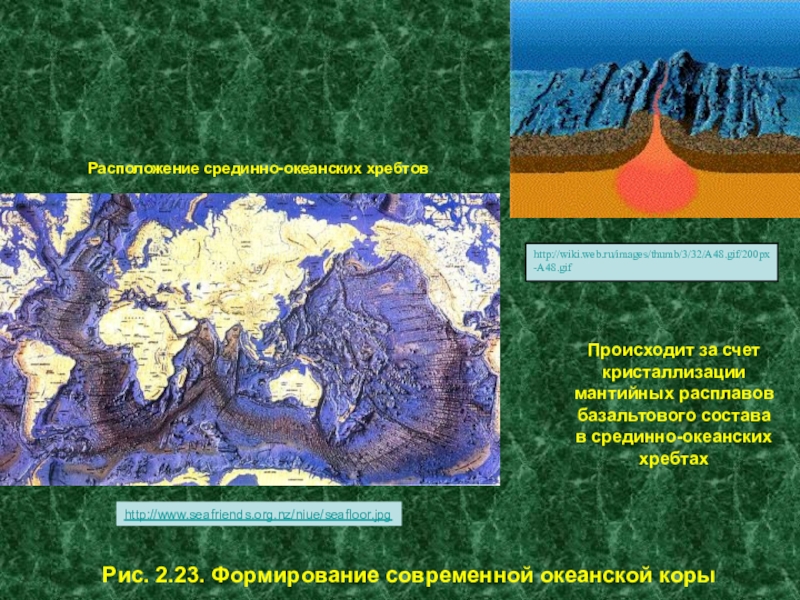

Слайд 19Рис. 2.23. Формирование современной океанской коры
Происходит за счет кристаллизации мантийных
расплавов базальтового состава в срединно-океанских хребтах
Расположение срединно-океанских хребтов
http://www.seafriends.org.nz/niue/seafloor.jpg

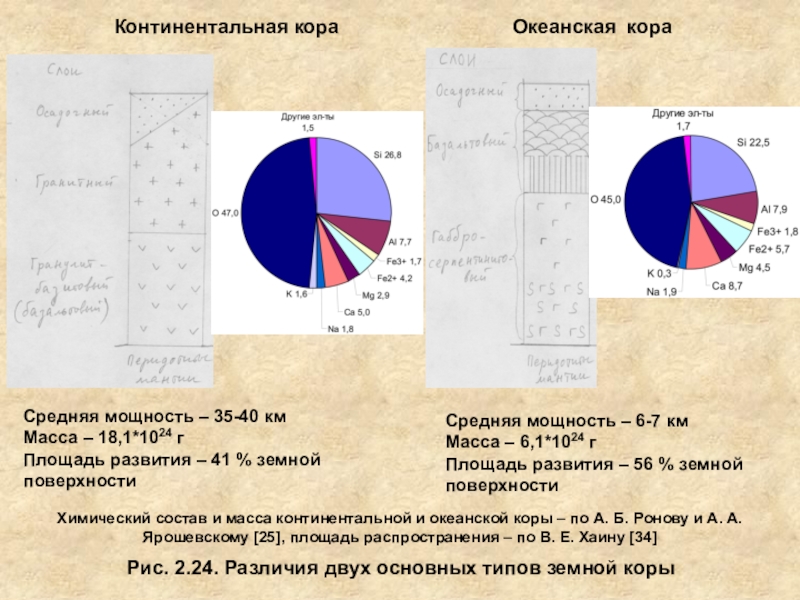

Слайд 20Рис. 2.24. Различия двух основных типов земной коры
Континентальная кора
Океанская кора
Средняя
мощность – 35-40 км Масса – 18,1*1024 г Площадь развития – 41
% земной поверхностиСредняя мощность – 6-7 км
Масса – 6,1*1024 г
Площадь развития – 56 % земной поверхности
Химический состав и масса континентальной и океанской коры – по А. Б. Ронову и А. А. Ярошевскому [25], площадь распространения – по В. Е. Хаину [34]
