САПР AutoCAD
Содержание
- 1. САПР AutoCAD
- 2. AutoCAD 2013Способы ввода команд1. Использование строки команд
- 3. AutoCAD 2013Способы задания координат точекИспользование «мыши»Режимы “Orto”,
- 4. AutoCAD 2013Средства организации чертежаСистемы координатМировая СК, пользовательские
- 5. AutoCAD 2013Средства адаптации системыШаблоны чертежа .dwt (Templates)2.
- 6. AutoCAD 2013Шаблоны чертежа ( .dwt)

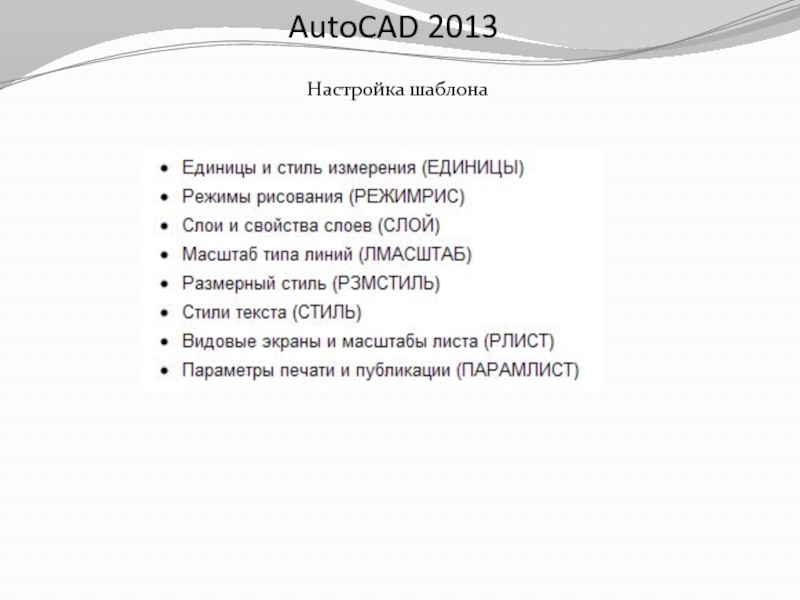

- 7. AutoCAD 2013Настройка шаблона
- 8. AutoCAD 2013Профили пользователейЦвета экрана, пути доступа к файлам, рабочее пространство и др.

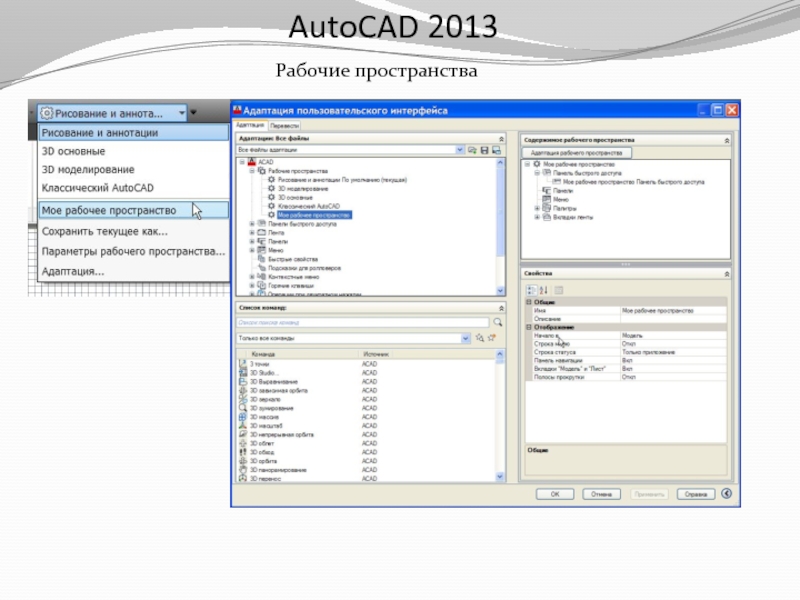

- 9. AutoCAD 2013Рабочие пространства
- 10. AutoCAD 20131. Создание новой вкладки3. Создание новой команды2. Создание новой панели
- 11. AutoCAD 2013МакросыМакрос команды копировать*^C^C_Scale;\;@0,0;2.0;Увеличение в 2 раза выделенного объекта
- 12. AutoCAD 2013Язык DIESELDirect Interpretively Evaluated Strind Expression

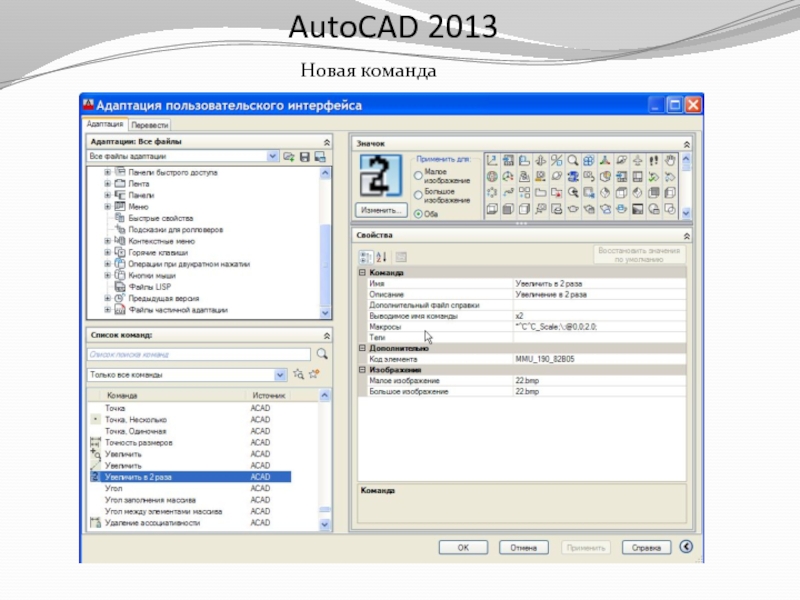

- 13. AutoCAD 2013Новая команда

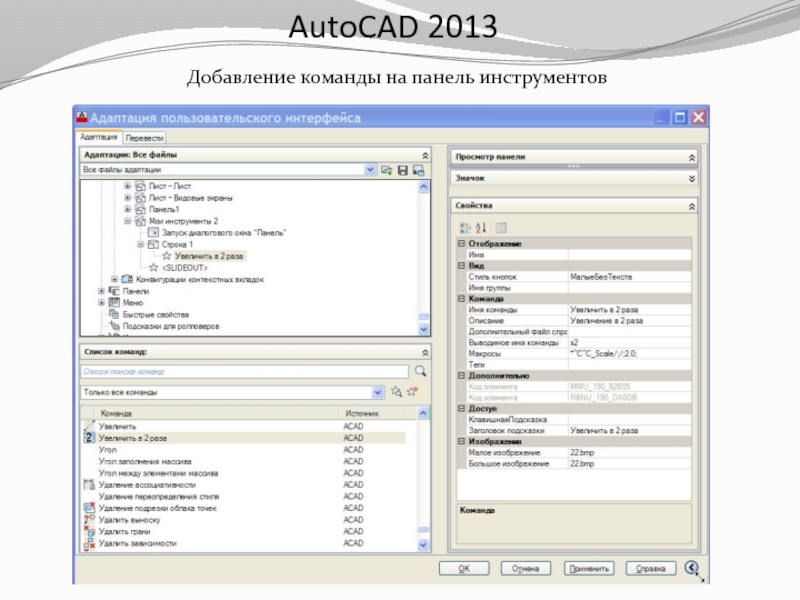

- 14. AutoCAD 2013Добавление команды на панель инструментов

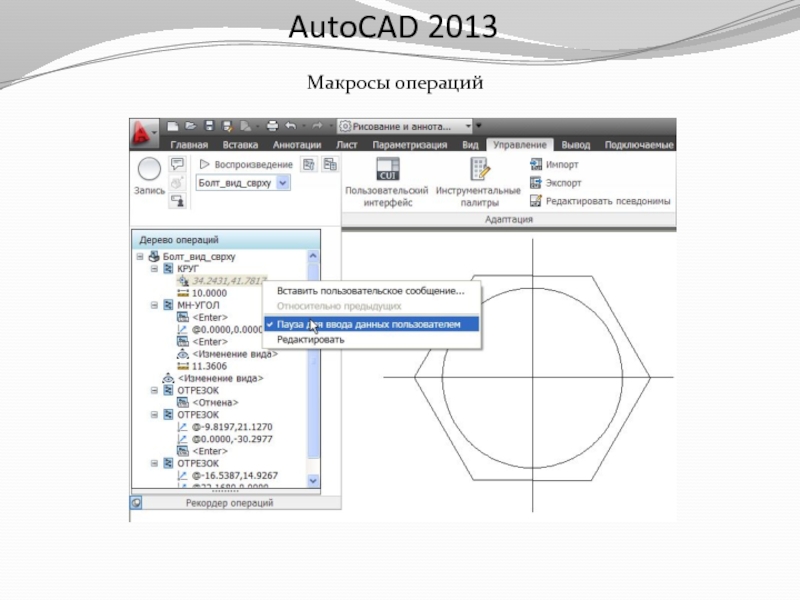

- 15. AutoCAD 2013Макросы операций
- 16. AutoCAD 2013Язык Script 2. Создание файла сценария (.scr)_Vslide1Delay 2000_Vslde2Delay 2000_RscriptСоздание слайдов – файлов .sld_Mslide1Mslide2Запуск сценария_Script
- 17. AutoCAD 20133D моделирование в системе AutoCADТела
- 18. AutoCAD 2013Поверхности
- 19. AutoCAD 2013Виды поверхностейПроцедурные поверхностиNURBS поверхности

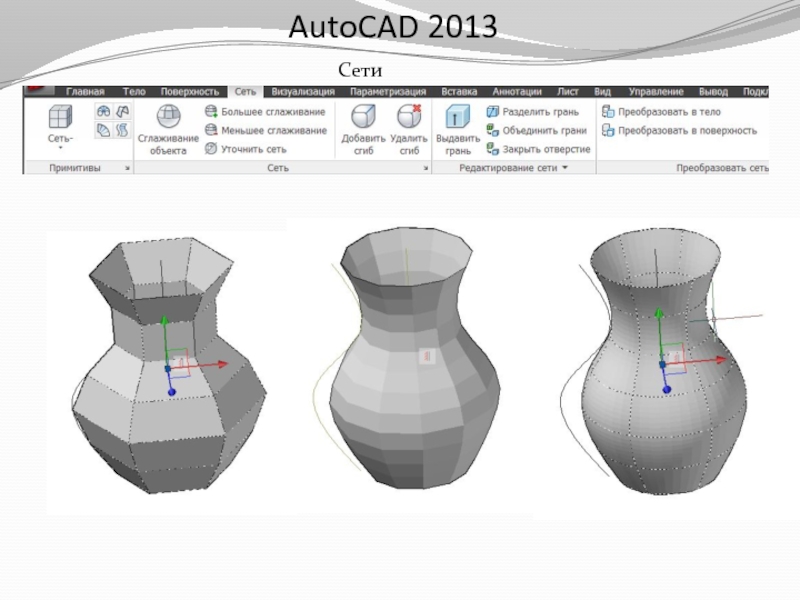

- 20. AutoCAD 2013Сети
- 21. Скачать презентанцию
AutoCAD 2013Способы ввода команд1. Использование строки команд и клавиатуры2. Использование панелей инструментов3. Использование палитр инструментов4. Использ0вание контекстного меню5. Использование функциональных клавиш F1…F12
Слайды и текст этой презентации
Слайд 2AutoCAD 2013
Способы ввода команд
1. Использование строки команд и клавиатуры
2. Использование
панелей инструментов
клавиш F1…F12
Слайд 3AutoCAD 2013
Способы задания координат точек
Использование «мыши»
Режимы “Orto”, “Grid”, “Osnap”, “Snap”,
“Polar”, “Otrack”.
Команды объектной привязки.
2. Использование клавиатуры
Абсолютные и относительные координаты.
Декартовы, полярные,
цилиндрические и сферические координаты.Координатные фильтры.
3. Совместное использование «мыши» и клавиатуры
Слайд 4AutoCAD 2013
Средства организации чертежа
Системы координат
Мировая СК, пользовательские СК, динамическая СК
2.
Пространства модели и листа
Непересекающиеся и пересекающиеся видовые окна
3. Слои
Свойства слоя.
Замораживание,
отключение, блокировка окон.4. Графические примитивы
Простые и составные примитивы. Операция расчленения примитивов.
5. Блоки
Аннотативные блоки. Динамические блоки.
Слайд 5AutoCAD 2013
Средства адаптации системы
Шаблоны чертежа .dwt (Templates)
2. Профили пользователей
3. Рабочие
пространства
4. Файлы адаптации
5. Макросы
6. Макросы операций
7. Язык Diesel и строка
состояния8. Язык сценариев Script

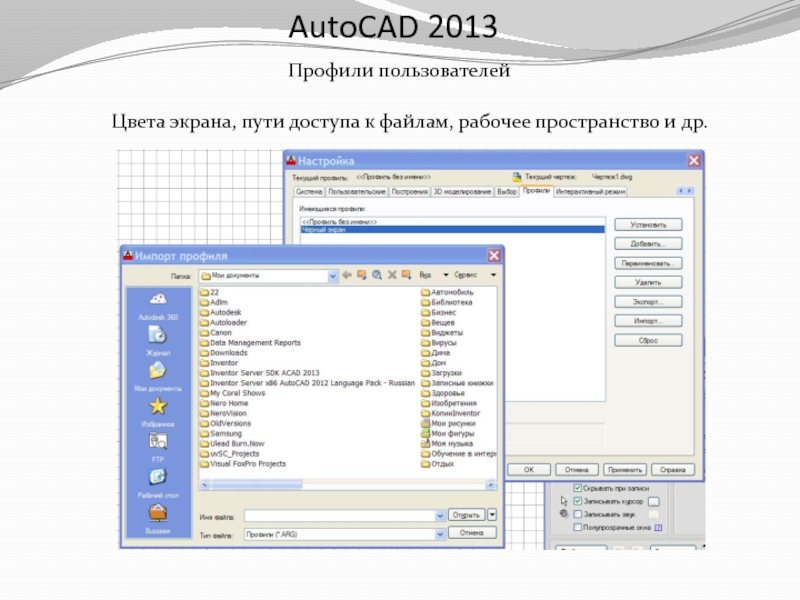

Слайд 8AutoCAD 2013
Профили пользователей
Цвета экрана, пути доступа к файлам, рабочее пространство
и др.
Слайд 11AutoCAD 2013
Макросы
Макрос команды копировать
*^C^C_Scale;\;@0,0;2.0;
Увеличение в 2 раза выделенного объекта

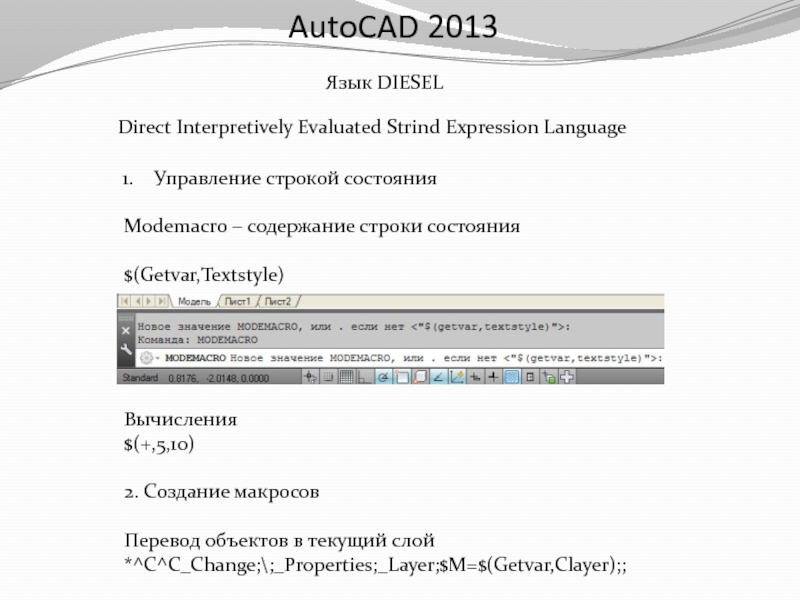

Слайд 12AutoCAD 2013
Язык DIESEL
Direct Interpretively Evaluated Strind Expression Language
Управление строкой состояния
Modemacro
– содержание строки состояния
$(Getvar,Textstyle)
Вычисления
$(+,5,10)
2. Создание макросов
Перевод объектов в текущий слой
*^C^C_Change;\;_Properties;_Layer;$M=$(Getvar,Clayer);;
Слайд 16AutoCAD 2013
Язык Script
2. Создание файла сценария (.scr)
_Vslide
1
Delay 2000
_Vslde
2
Delay 2000
_Rscript
Создание
слайдов – файлов .sld
_Mslide
1
Mslide
2
Запуск сценария
_Script
