Слайд 1Сечения
и разрезы

Сеченияи разрезы

Слайд 2Примеры использования изображений, раскрывающих внутреннее строение
1

Примеры использования изображений, раскрывающих внутреннее строение1

Слайд 3Примеры использования изображений, раскрывающих внутреннее строение
2

Примеры использования изображений, раскрывающих внутреннее строение2

Слайд 4Назначение сечений
3
Сечение – это изображение фигуры, получающейся при мысленном рассечении

предмета одной или несколькими плоскостями.

Назначение сечений3Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями.

Слайд 5Назначение сечений
4

Назначение сечений4

Слайд 6Классификация сечений
5

Классификация сечений5

Слайд 71. Вынесенные сечения
а) Выполненные на продолжении осевой линии
6

1. Вынесенные сеченияа) Выполненные на продолжении осевой линии6

Слайд 81. Вынесенные сечения
б) Выполненные в проекционной связи
7

1. Вынесенные сеченияб) Выполненные в проекционной связи7

Слайд 91. Вынесенные сечения
в) Выполненные на свободном месте чертежа
8

1. Вынесенные сеченияв) Выполненные на свободном месте чертежа8

Слайд 102. Наложенные сечения
9

2. Наложенные сечения9

Слайд 113. Сечения, выполненные в разрыве одного вида
10

3. Сечения, выполненные в разрыве одного вида10

Слайд 12Обозначение сечений
 ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.

При вынесенном сечении положение секущей

плоскости указывают на чертеже линией сечения – разомкнутой линией, которая проводится

в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от S до 1,5 S, а длина их от 8 до 20 мм.

На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят стрелки, указывающие направление взгляда.

11

Обозначение сечений ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.При вынесенном сечении положение секущей плоскости указывают на чертеже линией сечения – разомкнутой

Слайд 13Обозначение сечений
 У начала и конца линии сечения ставят одну и

ту же прописную букву русского алфавита. Буквенные обозначения присваиваются в алфавитном порядке

без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь.

Если  для выявления формы деталей требуется выполнить несколько сечений, тогда проводят несколько разомкнутых линий, которые на чертеже продолжают обозначать следующими буквами русского алфавита (Б, В, Г и т.д.)

12

Обозначение сечений У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквенные обозначения присваиваются

Слайд 14Обозначение сечений
Согласно ГОСТу 2.306-68 ЕСКД  (условным графическим обозначением материала детали):
13

Обозначение сеченийСогласно ГОСТу 2.306-68 ЕСКД  (условным графическим обозначением материала детали):13

Слайд 15Алгоритм построения сечения по чертежу
14

Алгоритм построения сечения по чертежу14

Слайд 16Алгоритм построения сечения по чертежу
15

Алгоритм построения сечения по чертежу15

Слайд 17Алгоритм построения сечения по чертежу
16

Алгоритм построения сечения по чертежу16

Слайд 18Алгоритм построения сечения по чертежу
17

Алгоритм построения сечения по чертежу17

Слайд 19Алгоритм построения сечения по чертежу
18

Алгоритм построения сечения по чертежу18

Слайд 20Алгоритм построения сечения по чертежу
19

Алгоритм построения сечения по чертежу19

Слайд 21Алгоритм построения сечения по чертежу
20

Алгоритм построения сечения по чертежу20

Слайд 22Алгоритм построения сечения по чертежу
21

Алгоритм построения сечения по чертежу21

Слайд 23Алгоритм построения сечения по чертежу
22

Алгоритм построения сечения по чертежу22

Слайд 24Особенности выполнения сечений
23

Особенности выполнения сечений23

Слайд 25Особенности выполнения сечений
24

Особенности выполнения сечений24

Слайд 26Особенности выполнения сечений
25

Особенности выполнения сечений25

Слайд 27Разрезы
26

Разрезы26

Слайд 28Разрезы
27

Разрезы27

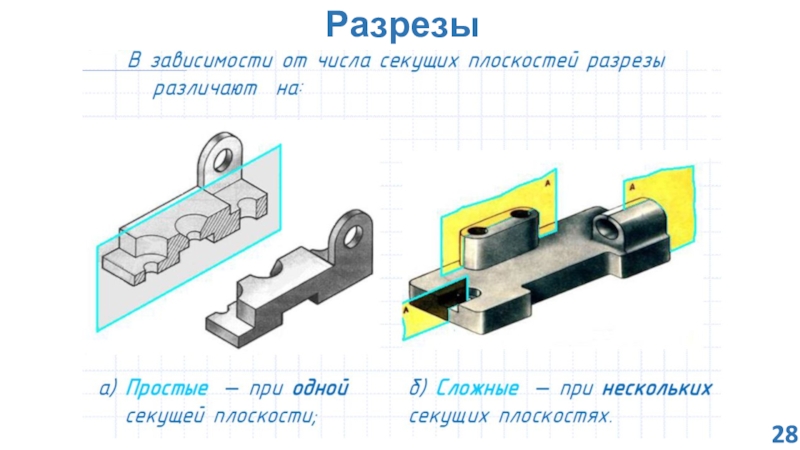

Слайд 29Разрезы
28

Разрезы28

Слайд 30Простые разрезы
29

Простые разрезы29

Слайд 31Простые разрезы
30

Простые разрезы30

Слайд 32Простые разрезы
31

Простые разрезы31

Слайд 33Простые разрезы
Фронтальный
разрез
Профильный
разрез
Горизонтальный
разрез
32

Простые разрезыФронтальный разрезПрофильный разрезГоризонтальный разрез32

Слайд 34Расположение разрезов
33

Расположение разрезов33

Слайд 35Наклонные разрезы
34
Наклонные разрезы – секущая плоскость наклонена к плоскости проекций,

секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от

прямого.
Наклонные разрезы34Наклонные разрезы – секущая плоскость наклонена к плоскости проекций, секущая плоскость составляет с горизонтальной плоскостью проекций

Слайд 36Местный разрез

Чтобы показать в сплошной детали небольшое углубление или отверстие,

применяют местный разрез. Он служит для выявления устройства предмета лишь

в отдельном, узко ограниченном месте.

Тонкая волнистая линия

35

Местный разрезЧтобы показать в сплошной детали небольшое углубление или отверстие, применяют местный разрез. Он служит для выявления

Слайд 37Сложный ступенчатый разрез
36
Ступенчатые разрезы – секущие плоскости располагаются параллельно.

Сложный ступенчатый разрез36Ступенчатые разрезы – секущие плоскости располагаются параллельно.

Слайд 38Сложный ломаный разрез
37
Ломанные разрезы – секущие плоскости пересекаются.

Сложный ломаный разрез37Ломанные разрезы – секущие плоскости пересекаются.

Слайд 39Правила обозначения разрезов
38

Правила обозначения разрезов38

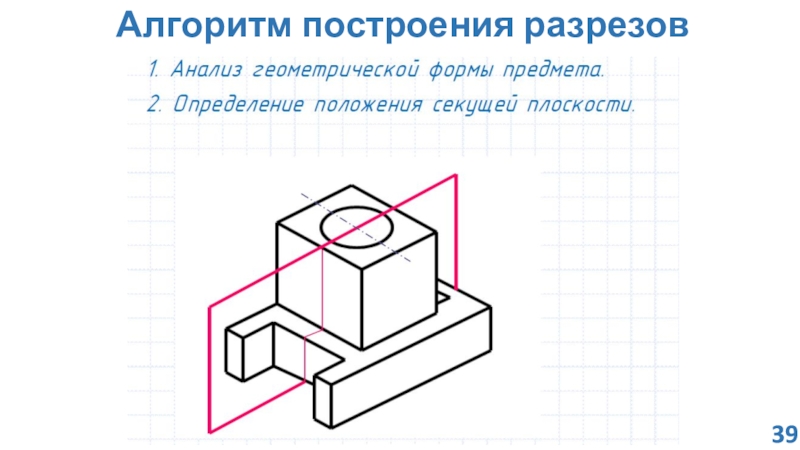

Слайд 40Алгоритм построения разрезов
39

Алгоритм построения разрезов39

Слайд 41Алгоритм построения разрезов
40

Алгоритм построения разрезов40

Слайд 42Алгоритм построения разрезов
41

Алгоритм построения разрезов41

Слайд 43Алгоритм построения разрезов
42

Алгоритм построения разрезов42

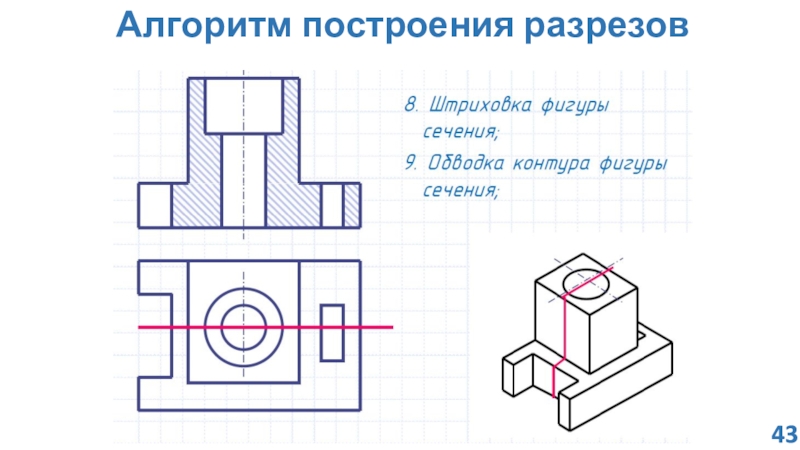

Слайд 44Алгоритм построения разрезов
43

Алгоритм построения разрезов43

Слайд 45Алгоритм построения разрезов
44

Алгоритм построения разрезов44

Слайд 46Различие между сечением и разрезом
В сечении показывается

только то, что расположено в секущей плоскости
В

разрезе показывается все то, что расположено в секущей плоскости и все то, что расположено за ней

45

Различие между сечением и разрезом   В сечении показывается только то, что расположено в секущей плоскости

Слайд 47Сходства и различия сечений и разрезов
46

Сходства и различия сечений и разрезов46

Слайд 48Задание. По наглядному изображению построить фронтальный, профильный и горизонтальный разрезы

детали.
47

Задание. По наглядному изображению построить фронтальный, профильный и горизонтальный разрезы детали.47

Слайд 49Вид спереди
Вид слева
Вид сверху
Фронтальный разрез детали.
48

Вид спередиВид слеваВид сверхуФронтальный разрез детали.48

Слайд 50Фронтальный разрез детали.
Фронтальная плоскость
ВИД СПЕРЕДИ
49

Фронтальный разрез детали.Фронтальная плоскостьВИД СПЕРЕДИ49

Слайд 51ВИД СПЕРЕДИ
Фронтальный разрез детали.
50

ВИД СПЕРЕДИФронтальный разрез детали.50

Слайд 52Примечание.
Если секущая плоскость совпадает с осью симметрии детали и разрез

расположен в проекционной связи, его не обозначают.
ОБОЗНАЧЕНИЕ РАЗРЕЗА
51

Примечание.Если секущая плоскость совпадает с осью симметрии детали и разрез расположен в проекционной связи, его не обозначают.ОБОЗНАЧЕНИЕ

Слайд 53Профильный разрез детали.
Профильная плоскость
ВИД СЛЕВА
52

Профильный разрез детали.Профильная плоскостьВИД СЛЕВА52

Слайд 54Профильный разрез детали.
ВИД СЛЕВА
53

Профильный разрез детали.ВИД СЛЕВА53

Слайд 55ОБОЗНАЧЕНИЕ РАЗРЕЗА
А
А
А - А
Примечание.
Если секущая плоскость не совпадает с осью

симметрии детали, разрез обозначают разомкнутой линией. Стрелки с буквами показывают

направление взгляда. Над разрезом пишут те же буквы через тире.

54

ОБОЗНАЧЕНИЕ РАЗРЕЗАААА - АПримечание.Если секущая плоскость не совпадает с осью симметрии детали, разрез обозначают разомкнутой линией. Стрелки

Слайд 56Вид спереди
Вид слева
Вид сверху
Горизонтальный разрез детали.
55

Вид спередиВид слеваВид сверхуГоризонтальный разрез детали.55

Слайд 57Горизонтальный разрез детали.
Вид сверху
Горизонтальная плоскость
56

Горизонтальный разрез детали.Вид сверхуГоризонтальная плоскость56

Слайд 58Горизонтальный разрез детали.
57

Горизонтальный разрез детали.57

Слайд 59Б
Б
Б - Б
ОБОЗНАЧЕНИЕ РАЗРЕЗА
58

БББ - БОБОЗНАЧЕНИЕ РАЗРЕЗА58

Слайд 6059
Задание. По аксонометрической проекции модели построить в трех проекциях ее

чертеж:
1) с применением фронтального разреза; 2) с применением горизонтального разреза.

Также построить модель в изометрии.
59Задание. По аксонометрической проекции модели построить в трех проекциях ее чертеж:1) с применением фронтального разреза; 2) с
