Шероховатость поверхности

механической обработке на поверхностях образуются неровности. Эти неровности можно рассмотреть

через увеличительное стекло (лупу) или на специальных приборах.

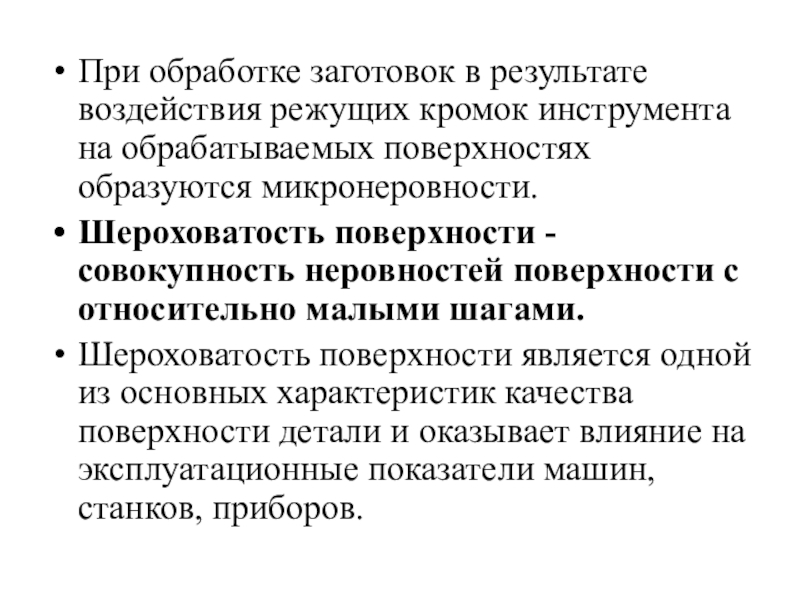

обрабатываемых поверхностях образуются микронеровности.
Шероховатость поверхности - совокупность неровностей поверхности с

относительно малыми шагами.
Шероховатость поверхности является одной из основных характеристик качества поверхности детали и оказывает влияние на эксплуатационные показатели машин, станков, приборов.

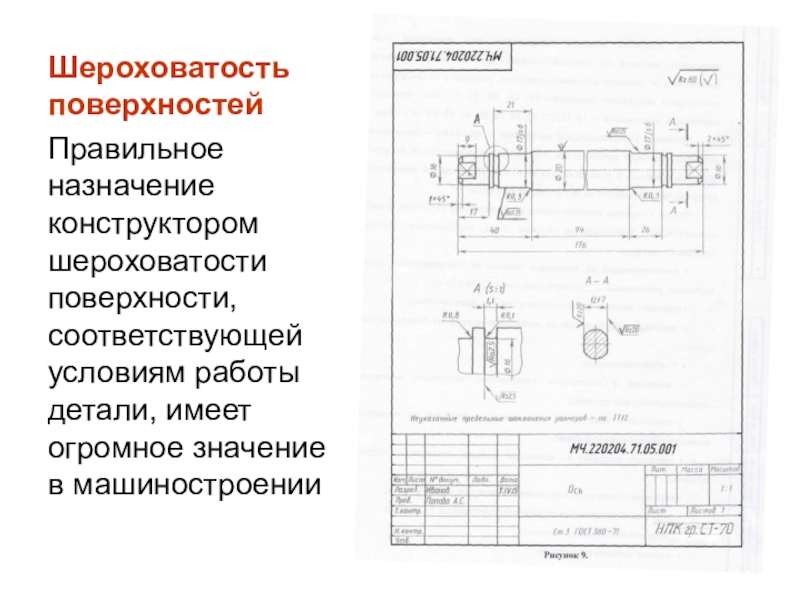

имеет огромное значение в машиностроении

более 40 наименований.
Все основные определения, параметры шероховатости и их числовые

значения приведены в ГОСТ 2789—73 и ГОСТ 25142—82.

России, используют шесть параметров, которые делят на три группы:
высотные:
Ra

— среднее арифметическое отклонение профиля;
Rz — высота неровностей профиля по десяти точкам;
Rmax — наибольшая высота профиля;
шаговые:
Sm — средний шаг неровностей профиля;
S — средний шаг местных выступов профиля;
параметр формы:
tp — относительная опорная длина профиля.
Значения этих параметров определяются в пределах некоторого участка поверхности, длина которого называется базовой длиной l.

представляет собой среднее арифметическое абсолютных значений отклонений профиля в пределах

базовой длины
где:
уi- расстояние точек измеренного профиля до его средней линии;
n - количество измерений

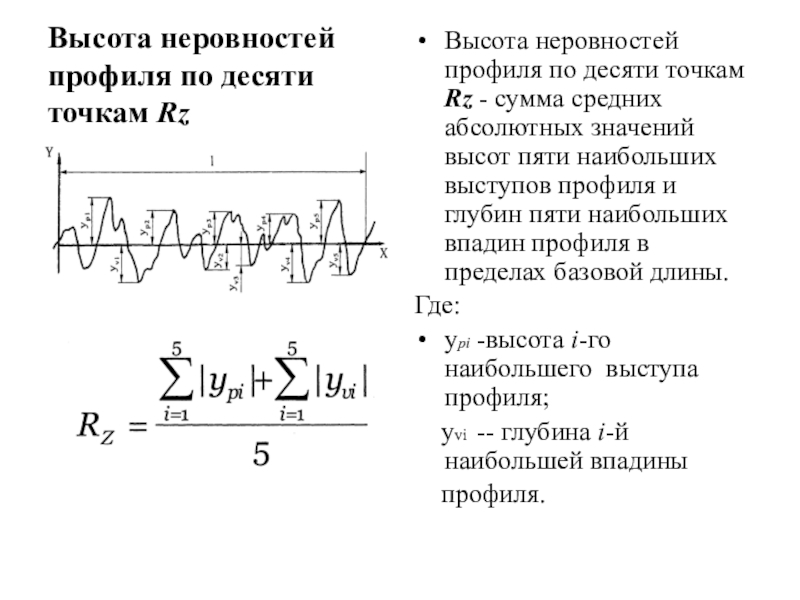

десяти точкам Rz - сумма средних абсолютных значений высот пяти

наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины.
Где:
уpi -высота i-го наибольшего выступа профиля;
yvi -- глубина i-й наибольшей впадины
профиля.

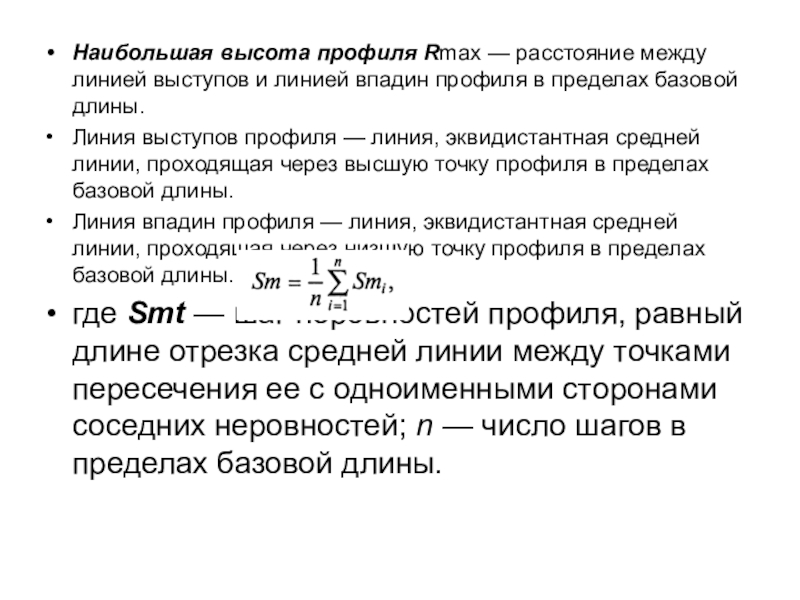

линией впадин профиля в пределах базовой длины.
Линия выступов профиля —

линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины.
Линия впадин профиля — линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины.
где Smt — шаг неровностей профиля, равный длине отрезка средней линии между точками пересечения ее с одноименными сторонами соседних неровностей; n — число шагов в пределах базовой длины.

физическому смыслу Ra характеризует высоту всех неровностей профиля, а параметр

Rz - только наибольших.
Параметр Ra более полно определяет шероховатость, нежели Rz, и поэтому рекомендуется к применению.

шероховатости

ГОСТ 2.309-73*.

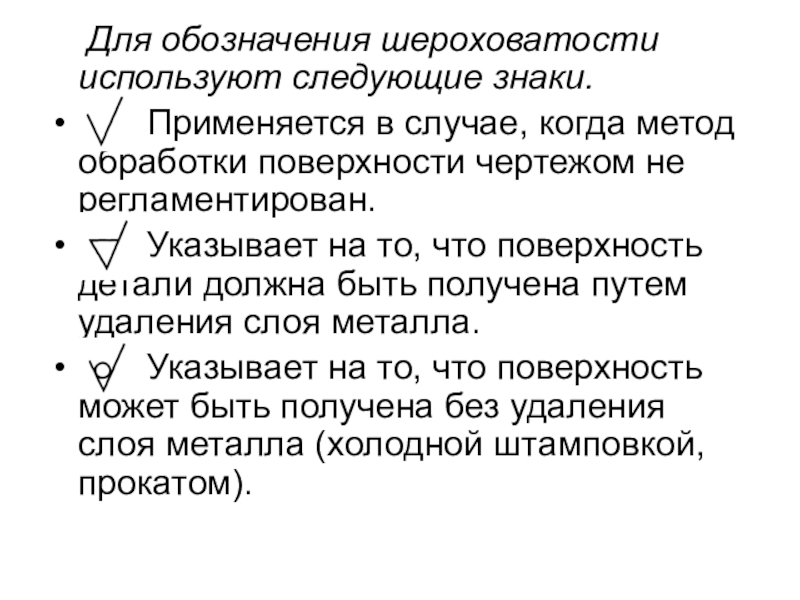

Применяется в случае, когда метод обработки поверхности чертежом

не регламентирован.
Указывает на то, что поверхность детали должна быть получена путем удаления слоя металла.
Указывает на то, что поверхность может быть получена без удаления слоя металла (холодной штамповкой, прокатом).

заготовки

б - когда все поверхности, кроме указанных, имеют одинаковую шероховатость;
в

- когда все поверхности, кроме указанных, остаются в состоянии заготовки

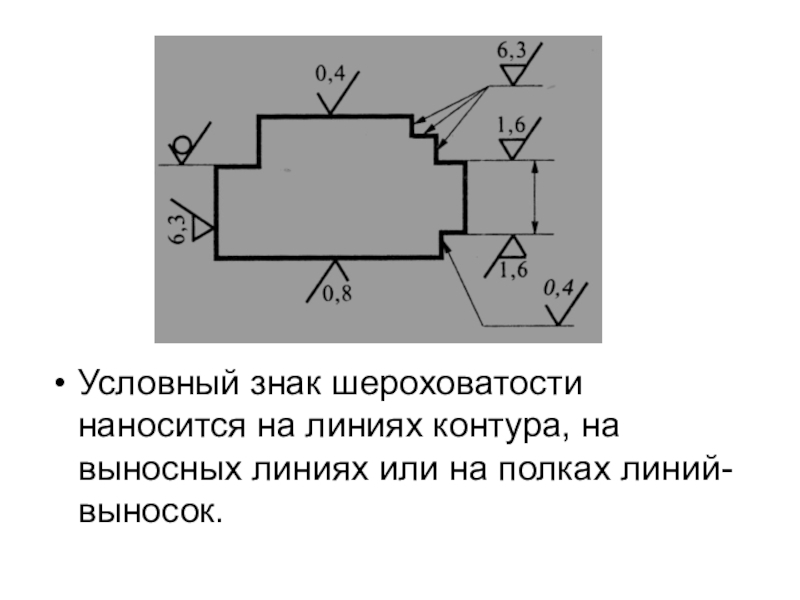

или на полках линий-выносок.

помещают в правом верхнем углу чертежа и на изображение не

наносят.

верхнем углу чертежа помещается:
- обозначение этой шероховатости;
- условное обозначение знака

в скобках, который означает, что все поверхности, не имеющие на чертеже знаков шероховатости, должны иметь шероховатость, указанную перед скобкой.

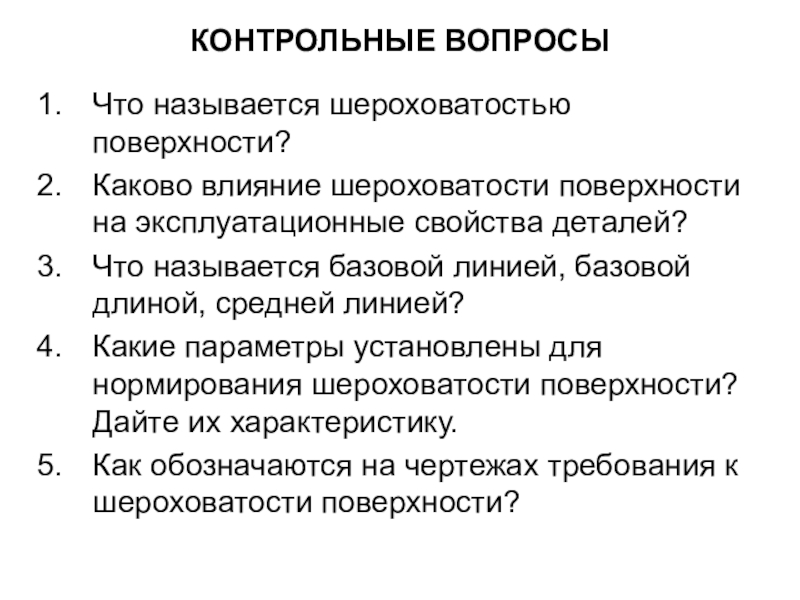

свойства деталей?
Что называется базовой линией, базовой длиной, средней линией?
Какие параметры

установлены для нормирования шероховатости поверхности? Дайте их характеристику.
Как обозначаются на чертежах требования к шероховатости поверхности?
