Слайд 1Графическое проектирование агрегатов
ЗАНЯТИЕ 3
Соединение крепежными деталями.
Понятие сборочного чертежа
и спецификации.
Выполнение по вариантам задания №4 «Соединение
крепежными деталями»:
сборочный чертеж на формате А4,

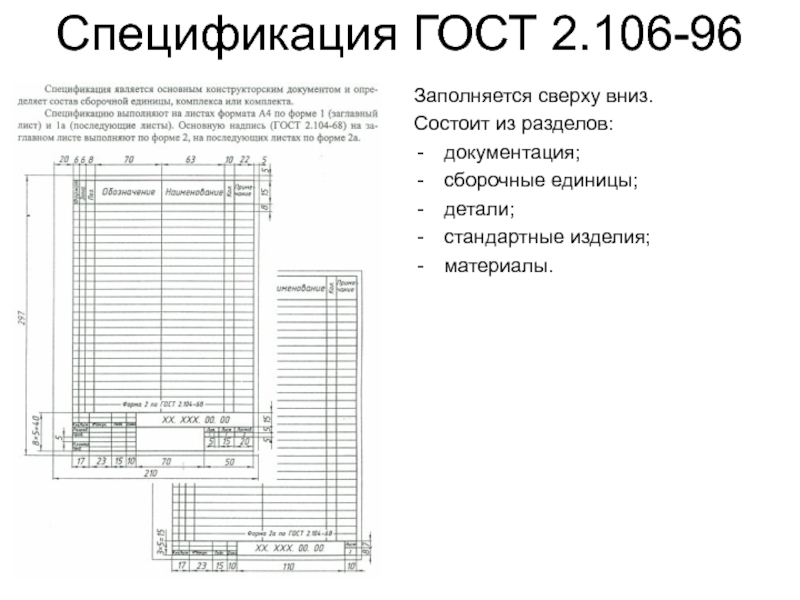

спецификация на формате А4,
расчеты элементов крепежных деталей.

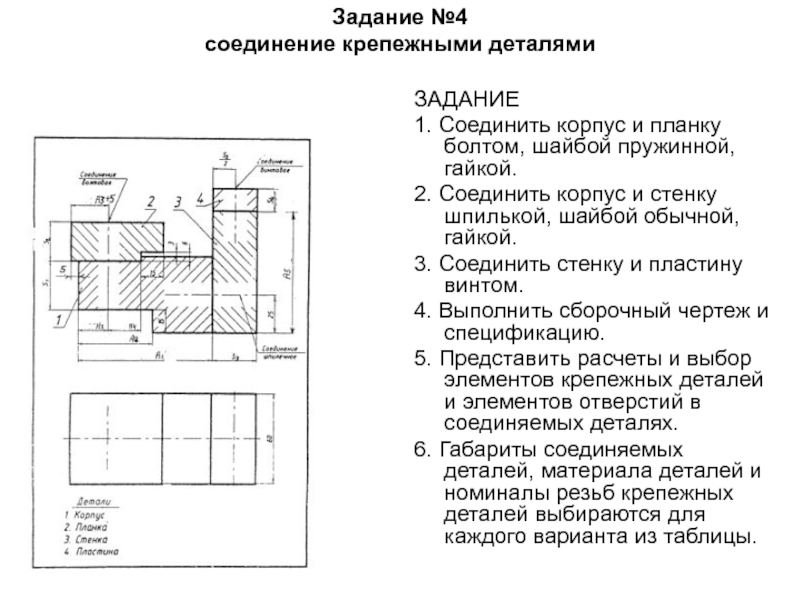

Слайд 6Задание №4
соединение крепежными деталями
ЗАДАНИЕ

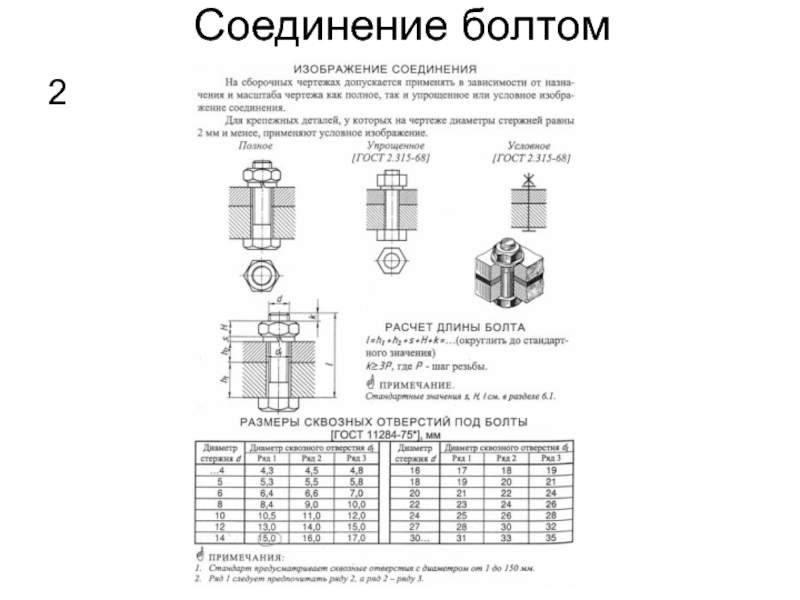

1. Соединить корпус и планку болтом,
шайбой пружинной, гайкой.
2. Соединить корпус и стенку шпилькой, шайбой обычной,
гайкой.

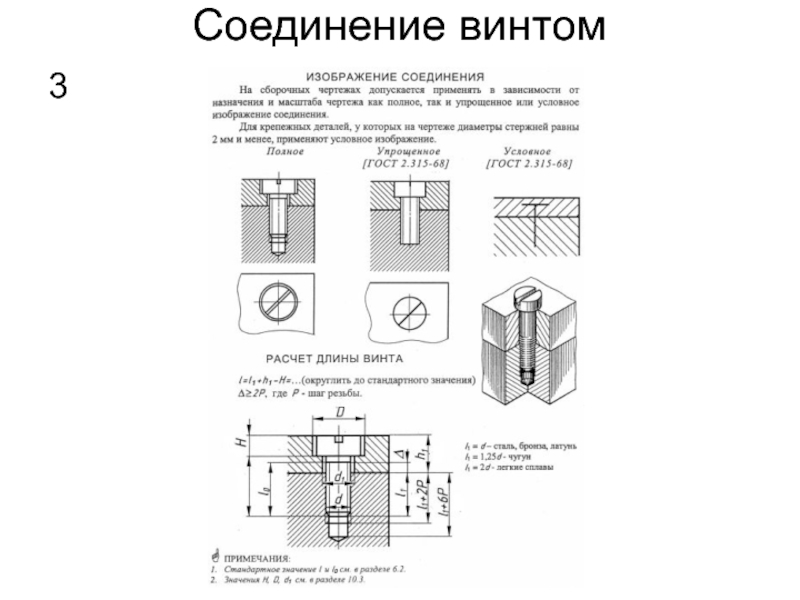

3. Соединить стенку и пластину винтом.

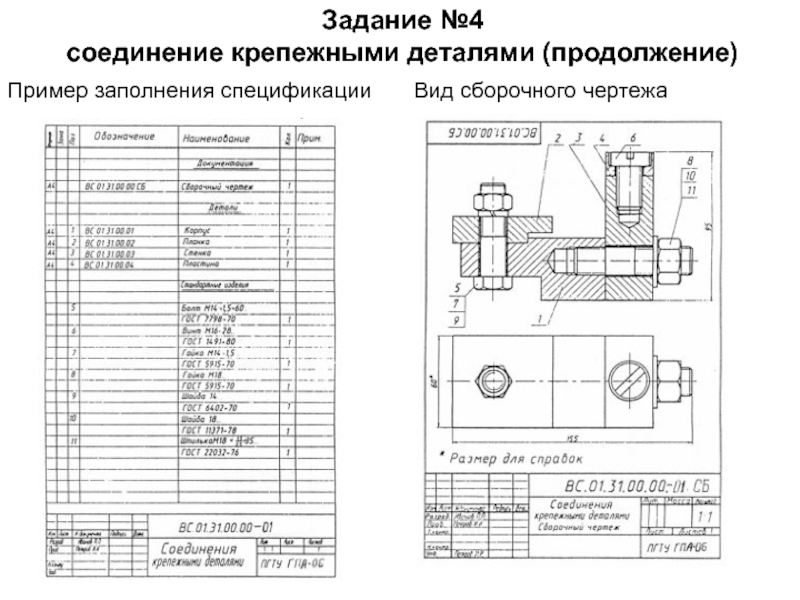

4. Выполнить сборочный чертеж и спецификацию.
5. Представить расчеты и выбор элементов крепежных деталей и элементов отверстий в соединяемых деталях.
6. Габариты соединяемых деталей, материала деталей и номиналы резьб крепежных деталей выбираются для каждого варианта из таблицы.

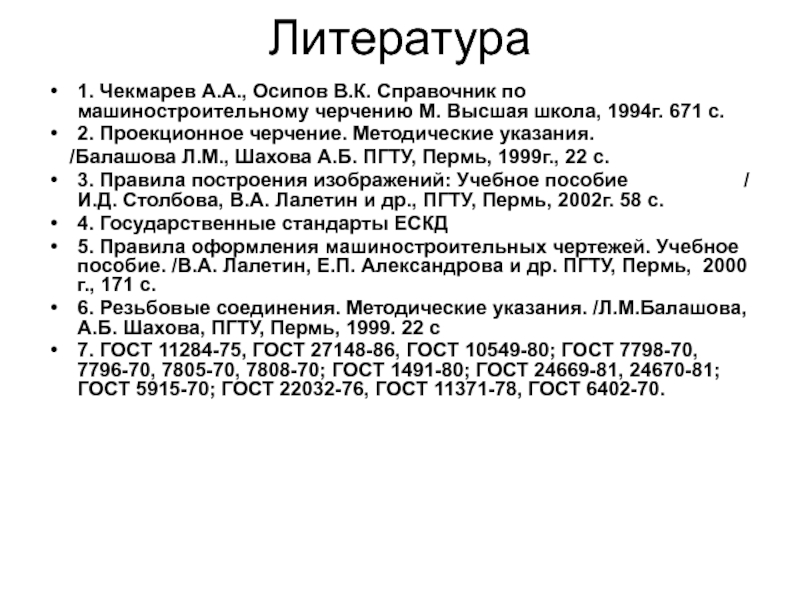

Слайд 8Литература
1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М.
Высшая школа, 1994г. 671 с.
2. Проекционное черчение. Методические указания.
/Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г., 22 с.
3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с.
4. Государственные стандарты ЕСКД
5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с.
6. Резьбовые соединения. Методические указания. /Л.М.Балашова, А.Б. Шахова, ПГТУ, Пермь, 1999. 22 с
7. ГОСТ 11284-75, ГОСТ 27148-86, ГОСТ 10549-80; ГОСТ 7798-70, 7796-70, 7805-70, 7808-70; ГОСТ 1491-80; ГОСТ 24669-81, 24670-81; ГОСТ 5915-70; ГОСТ 22032-76, ГОСТ 11371-78, ГОСТ 6402-70.
