Соединения деталей

и неразъ-
емными.
Разъемными называют соединения, многократная сборка и разбор-
ка

которых возможна без повреждения их составных частей. Наиболее
распространенным видом разъемных соединений являются резьбо-
вые соединения.
Резьбовое соединение – это соединение деталей с помощью резь-
бы, обеспечивающее их относительную неподвижность или переме-
щение одной детали относительно другой. Резьбовые соединения
можно разделить на:
соединения, осуществляемые непосредственным свинчиванием соединяемых деталей, без специальных соединительных частей;
соединения, осуществляемые с помощью специальных соедини-тельных (крепежных) деталей, таких как болты, винты, шпильки и др.
К стандартным крепежным резьбовым изделиям относятся болты,
шпильки, гайки, винты и фитинги.

де-
тали имеют значительную толщину или в одной из соединяемых дета-
лей

нецелесообразно из-за ее значительной толщины выполнять сквоз-
ное отверстие или из-за отсутствия места для головки болта.

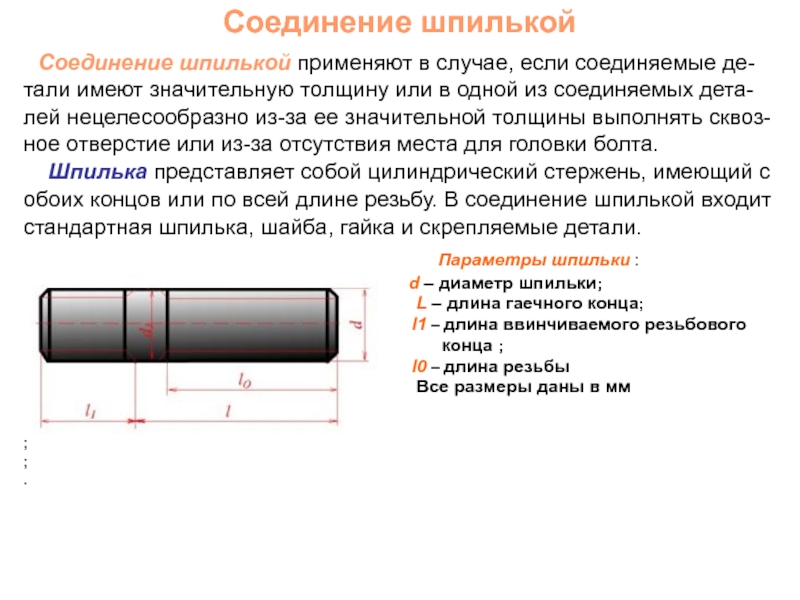

Шпилька представляет собой цилиндрический стержень, имеющий с
обоих концов или по всей длине резьбу. В соединение шпилькой входит
стандартная шпилька, шайба, гайка и скрепляемые детали.
Параметры шпильки :
d – диаметр шпильки;
L – длина гаечного конца;
l1 – длина ввинчиваемого резьбового
конца ;
l0 – длина резьбы
Все размеры даны в мм


;
;
.

сквозным (иногда
глухим) резьбовым отверстием для навинчивания на гаечный конец

болта. По своей форме гайки бывают шестигранные, квадратные,
круглые, гайки–барашки и др. Наибольшее применение в энерго- и
машиностроении имеют гайки нормальной точности по ГОСТ 5915–70
в двух исполнениях: с двумя наружными фасками (первое исполнение -
на чертеже не указывается) и с одной фаской (второе исполнение, на
чертеже указывается цифра 2).

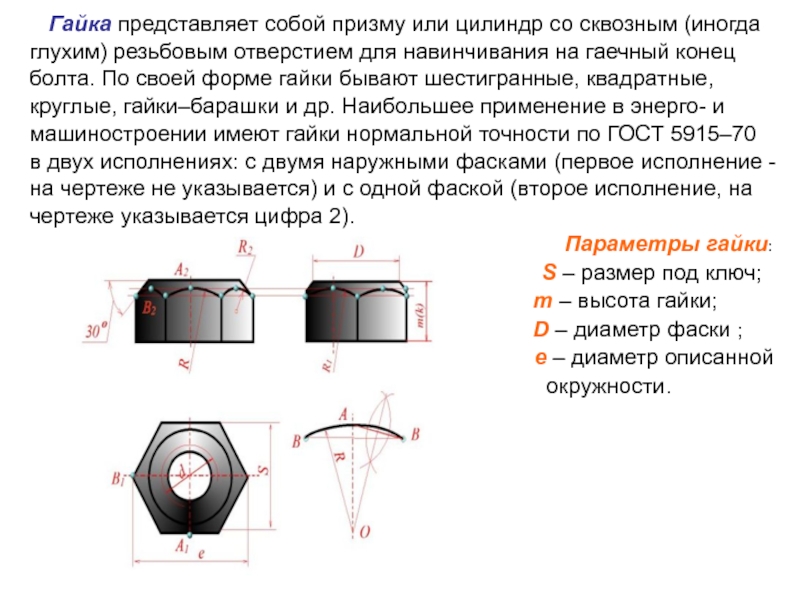

Параметры гайки:
S – размер под ключ;
m – высота гайки;
D – диаметр фаски ;
е – диаметр описанной
окружности.

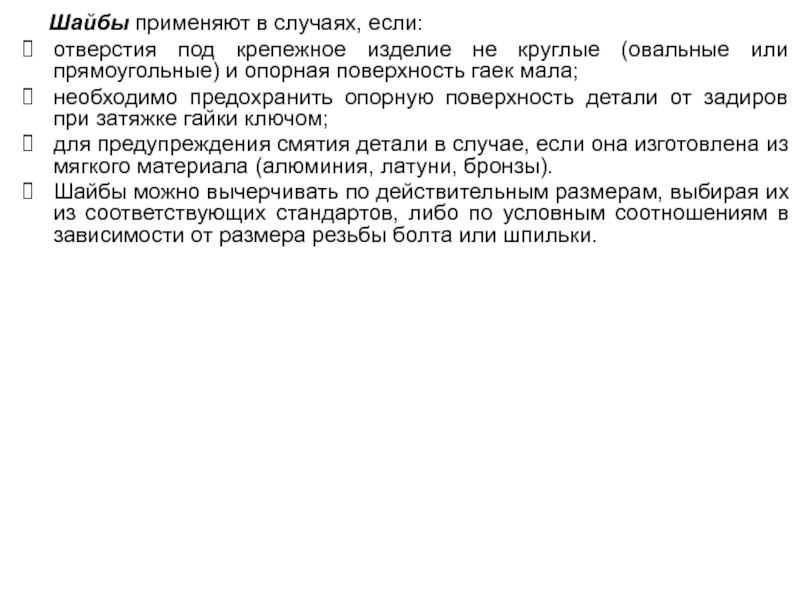

изделие не круглые (овальные или прямоугольные) и опорная поверхность гаек

мала;
необходимо предохранить опорную поверхность детали от задиров при затяжке гайки ключом;
для предупреждения смятия детали в случае, если она изготовлена из мягкого материала (алюминия, латуни, бронзы).
Шайбы можно вычерчивать по действительным размерам, выбирая их из соответствующих стандартов, либо по условным соотношениям в зависимости от размера резьбы болта или шпильки.

шайба, гайка и
и скрепляемые детали.















Нижняя скрепляемая

деталь имеет углубление с фаской и резьбой.
Длину l1 ввинчиваемого (посадочного) конца шпильки выбирают в за-
висимости от материала детали из стандартного ряда. На стяжной конец
шпильки надевают другие, скрепляемые с первой, детали, имеющие
гладкие соосные цилиндрические отверстия. Диаметр этого отверстия d0
несколько меньше диаметра резьбы и определяется по ГОСТ 19257–73. На чертеже диаметр отверстия равен внутреннему диаметру резьбы
шпильки. На конец шпильки, выступающий из скрепляемых деталей, на-
девают шайбу и навинчивают гайку

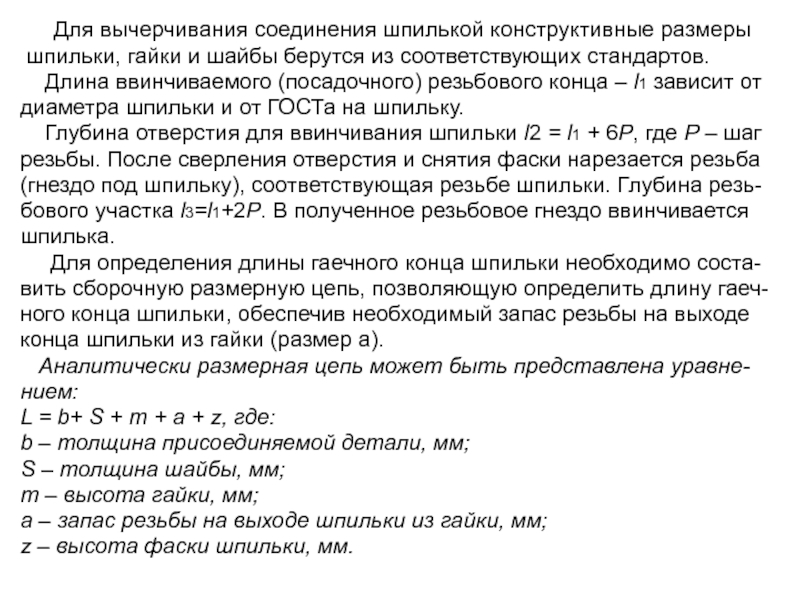

Для вычерчивания соединения шпилькой конструктивные размеры
шпильки, гайки и шайбы берутся из соответствующих стандартов.
Длина ввинчиваемого (посадочного) резьбового конца – l1 зависит от
диаметра шпильки и от ГОСТа на шпильку.
Глубина отверстия для ввинчивания шпильки l2 = l1 + 6Р, где Р – шаг
резьбы. После сверления отверстия и снятия фаски нарезается резьба
(гнездо под шпильку), соответствующая резьбе шпильки. Глубина резь-
бового участка l3=l1+2Р. В полученное резьбовое гнездо ввинчивается
шпилька.
Для определения длины гаечного конца шпильки необходимо соста-
вить сборочную размерную цепь, позволяющую определить длину гаеч-
ного конца шпильки, обеспечив необходимый запас резьбы на выходе
конца шпильки из гайки (размер a).
Аналитически размерная цепь может быть представлена уравне-
нием:
L = b+ S + m + а + z, где:
b – толщина пpисоединяемой детали, мм;
S – толщина шайбы, мм;
m – высота гайки, мм;
a – запас резьбы на выходе шпильки из гайки, мм;
z – высота фаски шпильки, мм.

Условное изображение

на виде в разрезе

Если диаметр стержней крепежных деталей равен или менее 2 мм, то эти
детали изображают условно.
