Современные сетевые технологии
Содержание
- 1. Современные сетевые технологии
- 2. Вычислительные сети строятся на основе стандартных телекоммуникационных каналов
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Стандартные архитектуры ЛВСEthernetIEEE 802.3WiFiIEEE 802.11Token busIEEE 802.4Token ringIEEE 802.5Fast EthernetGigabit EthernetEthernetArcnetFDDI

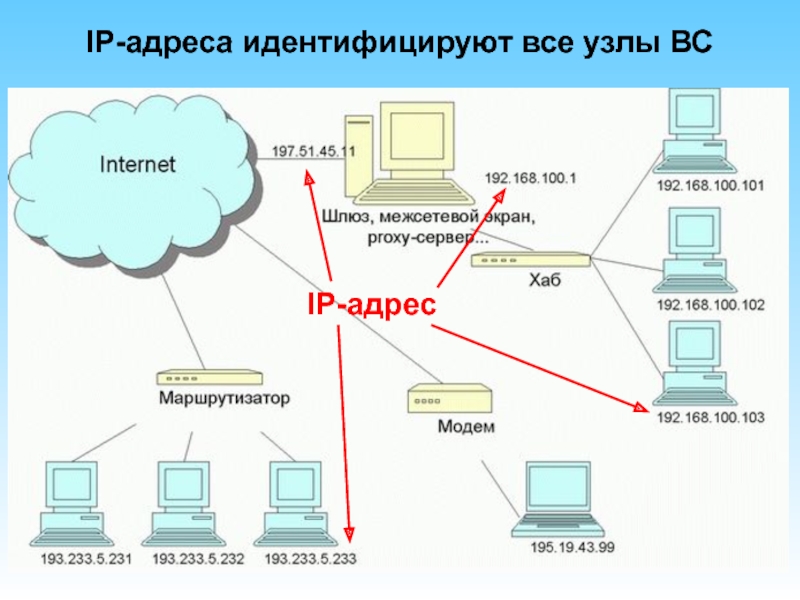

- 8. IP-адресIP-адреса идентифицируют все узлы ВС
- 9. Представление IP-адреса в дот-нотации0715233110102 = (1 ×

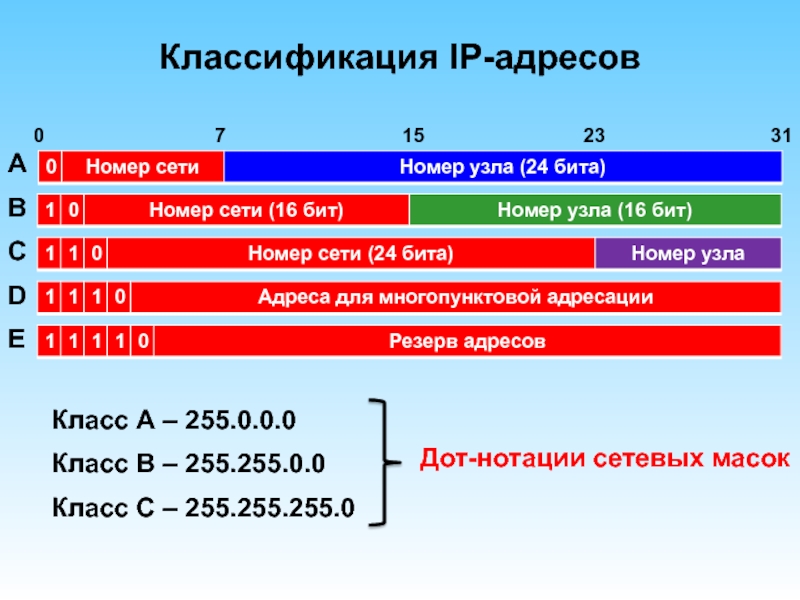

- 10. 07152331АBCDEКлассификация IP-адресовДот-нотации сетевых масок
- 11. Классификация операционных систем (ОС)по алгоритмам управленияОС с
- 12. в сетьСтруктура сетевой операционной системы

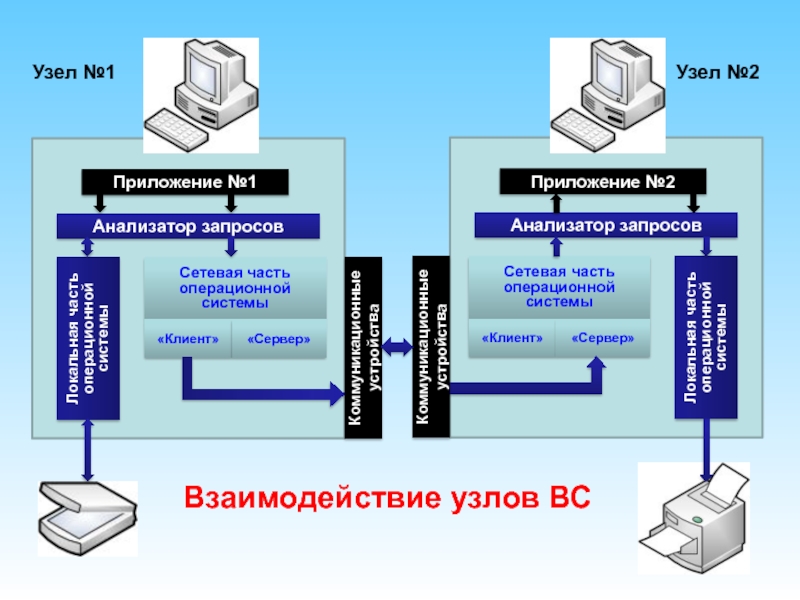

- 13. Узел №1Узел №2Взаимодействие узлов ВС
- 14. Домен – группа узлов сети (хостов), объединенных

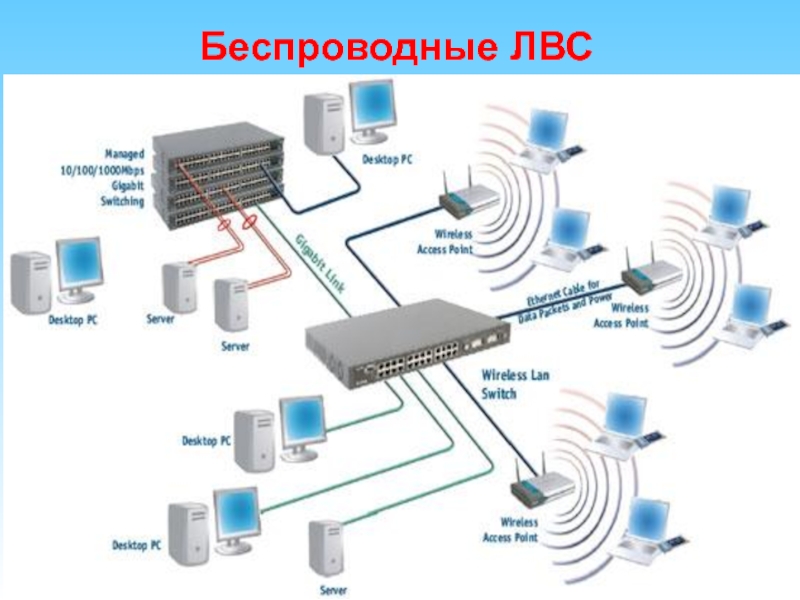

- 15. Беспроводные ЛВС
- 16. Стандарты беспроводных ЛВС (WLAN)Семейство стандартов IEEE 802.11

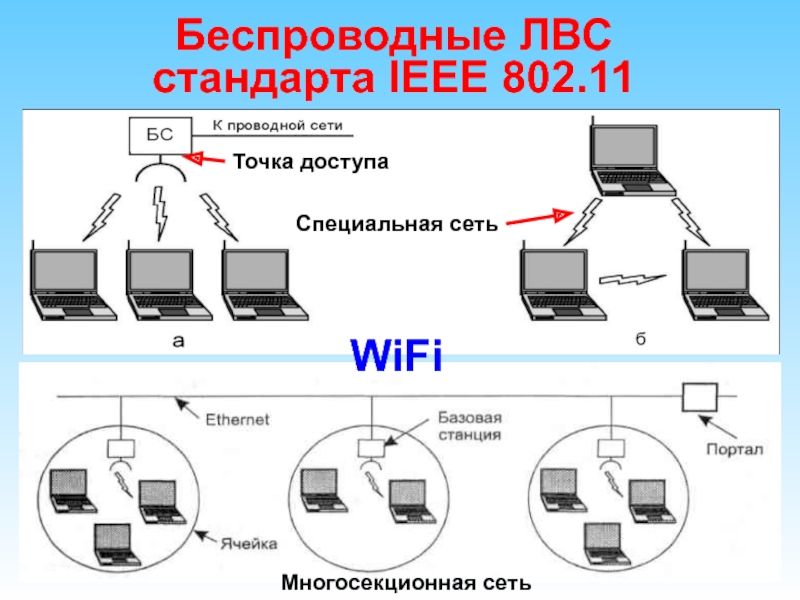

- 17. Беспроводные ЛВС стандарта IEEE 802.11WiFiТочка доступаСпециальная сетьМногосекционная сеть
- 18. Основные характеристики WiFi
- 19. Структура радиоинтерфейса
- 20. Беспроводные широкополосные сети стандарта IEEE 802.16WiMAXНапример, при
- 21. Структура радиоинтерфейса Стандарт 802.16 обеспечивает гибкость
- 22. Слайд 22
- 23. Скачать презентанцию

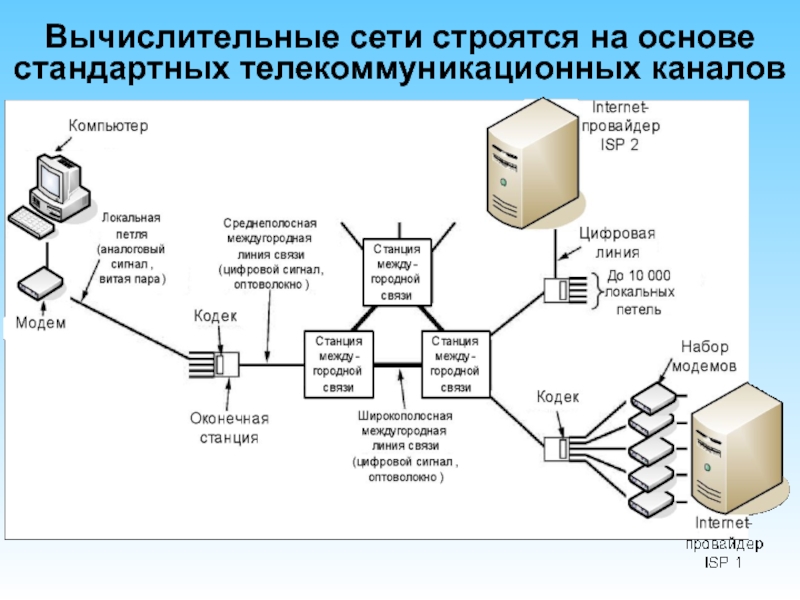

Вычислительные сети строятся на основе стандартных телекоммуникационных каналов
Слайды и текст этой презентации

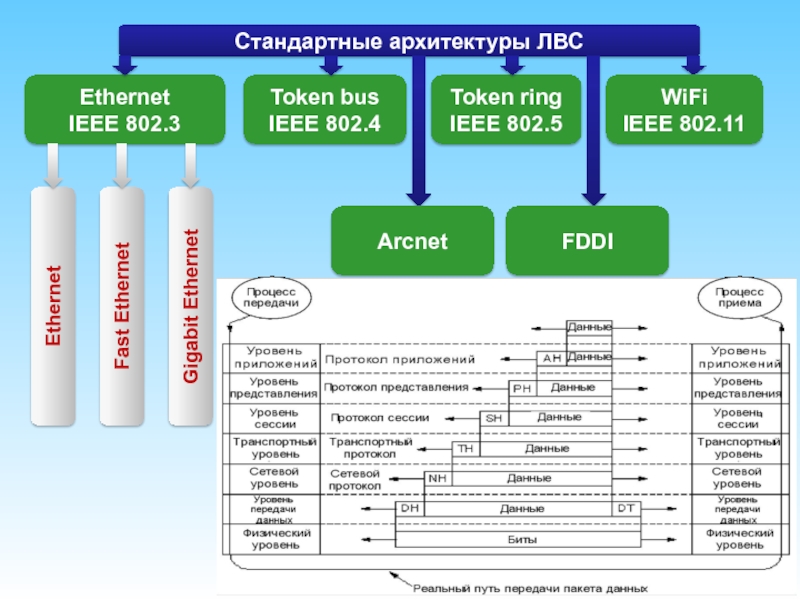

Слайд 7Стандартные архитектуры ЛВС
Ethernet
IEEE 802.3
WiFi
IEEE 802.11
Token bus
IEEE 802.4
Token ring
IEEE 802.5
Fast Ethernet
Gigabit
Ethernet
Ethernet
Arcnet
FDDI

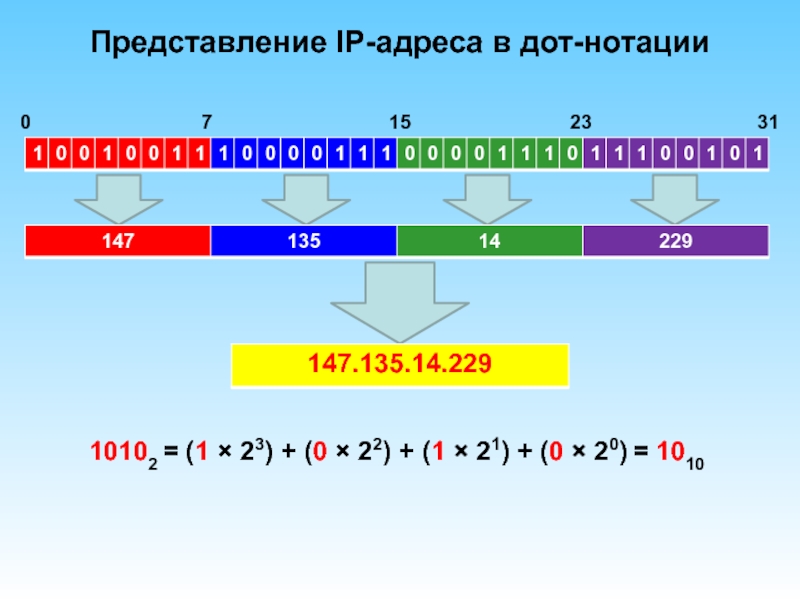

Слайд 9Представление IP-адреса в дот-нотации
0
7
15
23
31
10102 = (1 × 23) + (0
× 22) + (1 × 21) + (0 × 20)
= 1010

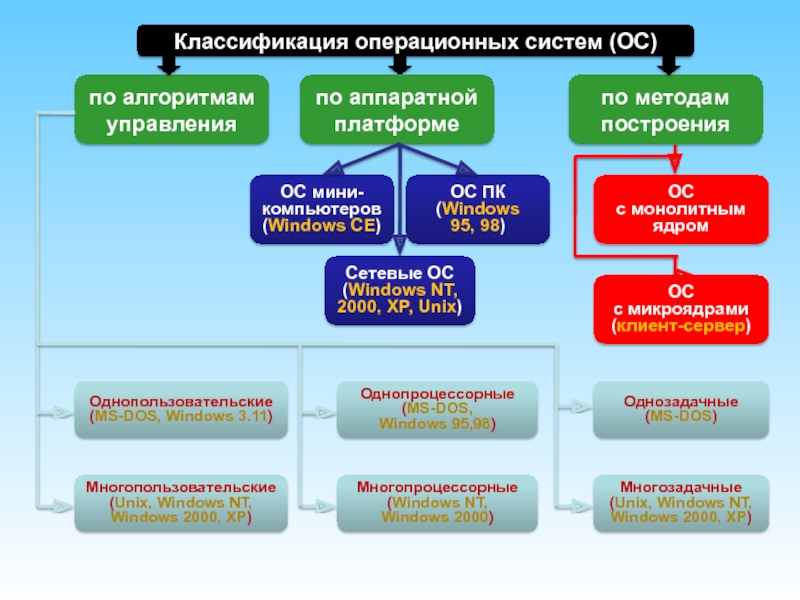

Слайд 11Классификация операционных систем (ОС)
по алгоритмам управления
ОС
с микроядрами (клиент-сервер)
ОС
с
монолитным ядром
по аппаратной платформе
ОС мини-компьютеров (Windows CE)
ОС ПК
(Windows
95, 98)
Сетевые
ОС(Windows NT, 2000, XP, Unix)
Однопользовательские (MS-DOS, Windows 3.11)
Многопользовательские (Unix, Windows NT, Windows 2000, XP)
по методам построения

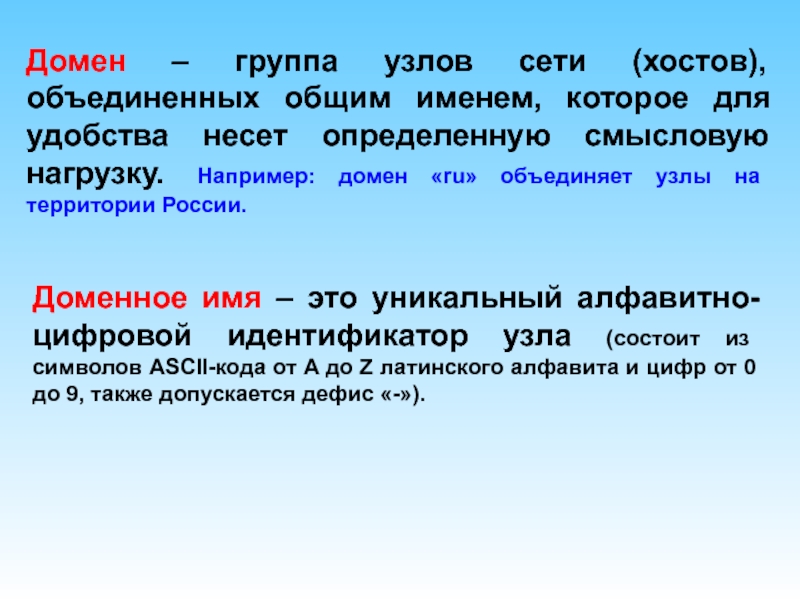

Слайд 14Домен – группа узлов сети (хостов), объединенных общим именем, которое
для удобства несет определенную смысловую нагрузку. Например: домен «ru» объединяет
узлы на территории России.Доменное имя – это уникальный алфавитно-цифровой идентификатор узла (состоит из символов ASCII-кода от A до Z латинского алфавита и цифр от 0 до 9, также допускается дефис «-»).

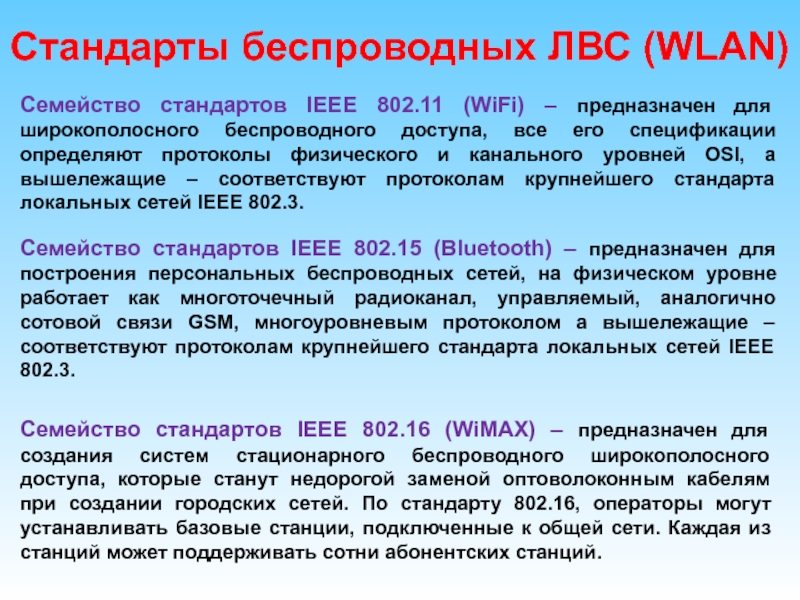

Слайд 16Стандарты беспроводных ЛВС (WLAN)
Семейство стандартов IEEE 802.11 (WiFi) – предназначен
для широкополосного беспроводного доступа, все его спецификации определяют протоколы физического
и канального уровней OSI, а вышележащие – соответствуют протоколам крупнейшего стандарта локальных сетей IEEE 802.3.Семейство стандартов IEEE 802.15 (Bluetooth) – предназначен для построения персональных беспроводных сетей, на физическом уровне работает как многоточечный радиоканал, управляемый, аналогично сотовой связи GSM, многоуровневым протоколом а вышележащие – соответствуют протоколам крупнейшего стандарта локальных сетей IEEE 802.3.
Семейство стандартов IEEE 802.16 (WiMAX) – предназначен для создания систем стационарного беспроводного широкополосного доступа, которые станут недорогой заменой оптоволоконным кабелям при создании городских сетей. По стандарту 802.16, операторы могут устанавливать базовые станции, подключенные к общей сети. Каждая из станций может поддерживать сотни абонентских станций.

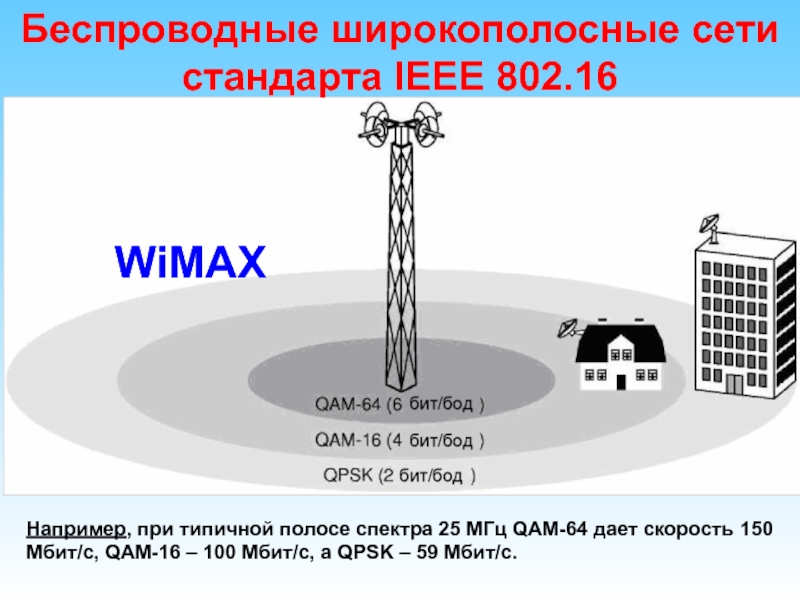

Слайд 20Беспроводные широкополосные сети стандарта IEEE 802.16
WiMAX
Например, при типичной полосе спектра
25 МГц QAM-64 дает скорость 150 Mбит/с, QAM-16 – 100
Mбит/с, а QPSK – 59 Мбит/c.

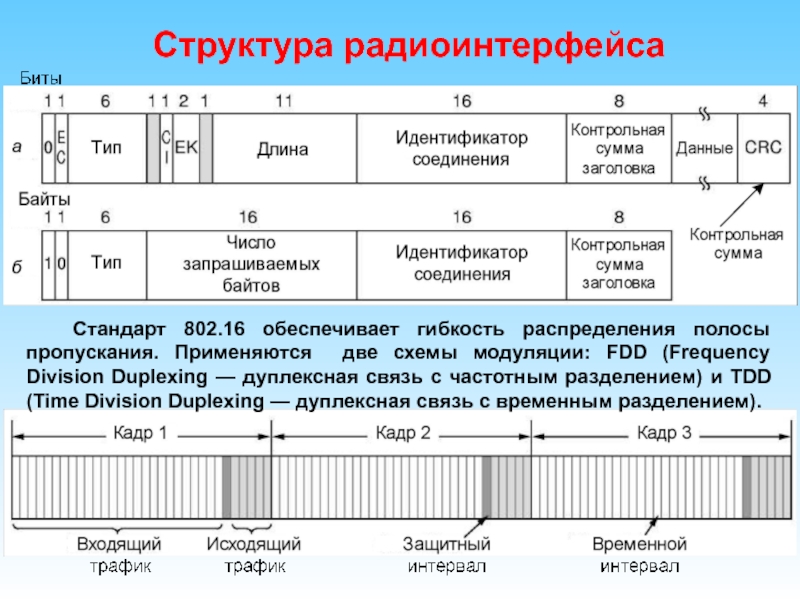

Слайд 21Структура радиоинтерфейса
Стандарт 802.16 обеспечивает гибкость распределения полосы пропускания.
Применяются две схемы модуляции: FDD (Frequency Division Duplexing — дуплексная
связь с частотным разделением) и TDD (Time Division Duplexing — дуплексная связь с временным разделением).
