Слайд 1Способы прокладки газопроводов
Преподаватель ВО УПЦ
Смирнов В.А.

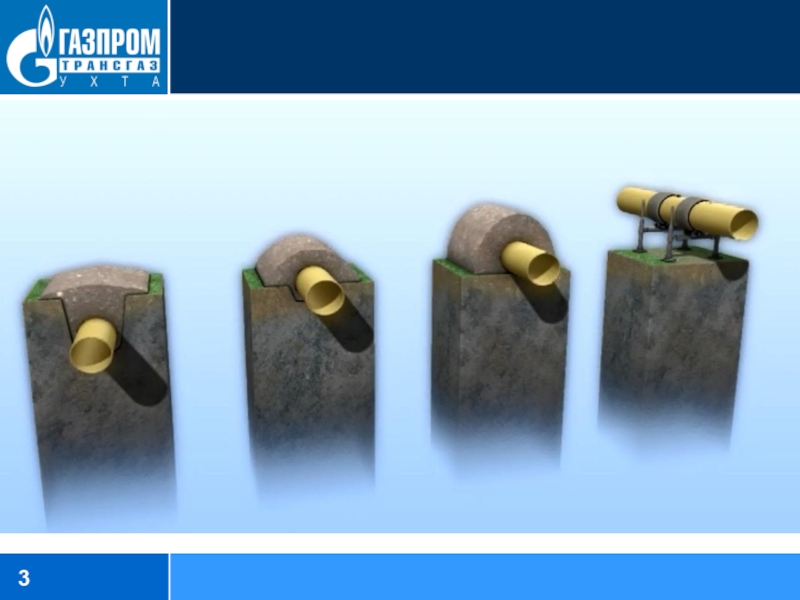

Слайд 2Cуществуют следующие конструктивные схемы прокладки
газопроводов: подземная, полуподземная, наземная и
надземная.

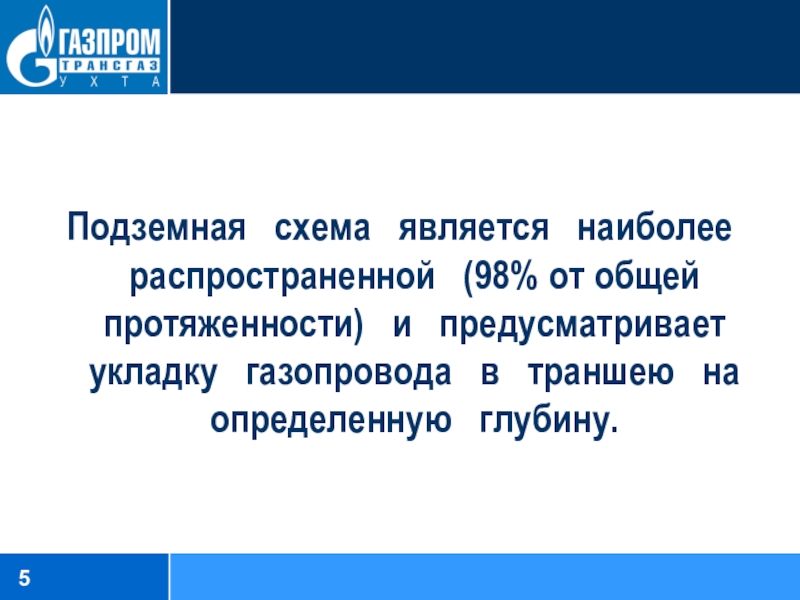

Слайд 5Подземная схема является наиболее распространенной
(98% от общей протяженности) и предусматривает укладку
газопровода в траншею на определенную глубину.

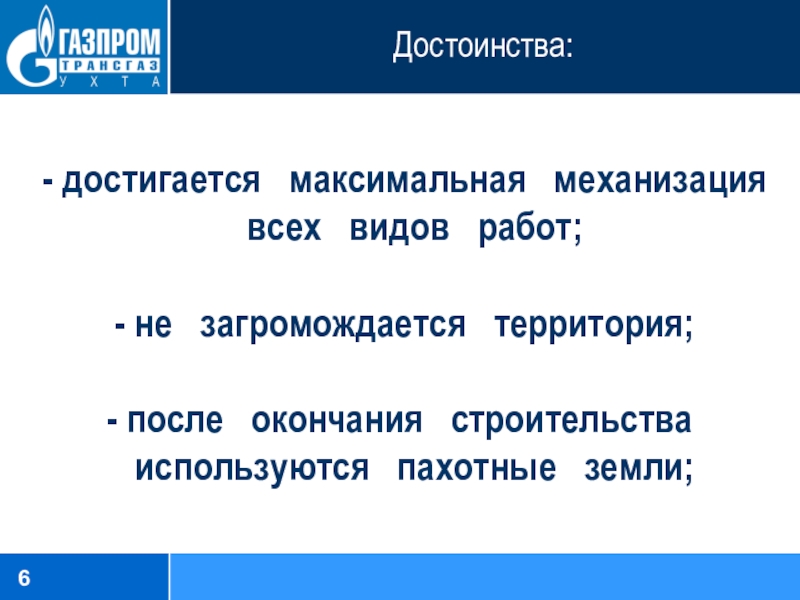

Слайд 6Достоинства:
достигается максимальная механизация всех видов
работ;
не загромождается территория;
- после окончания строительства
используются пахотные земли;

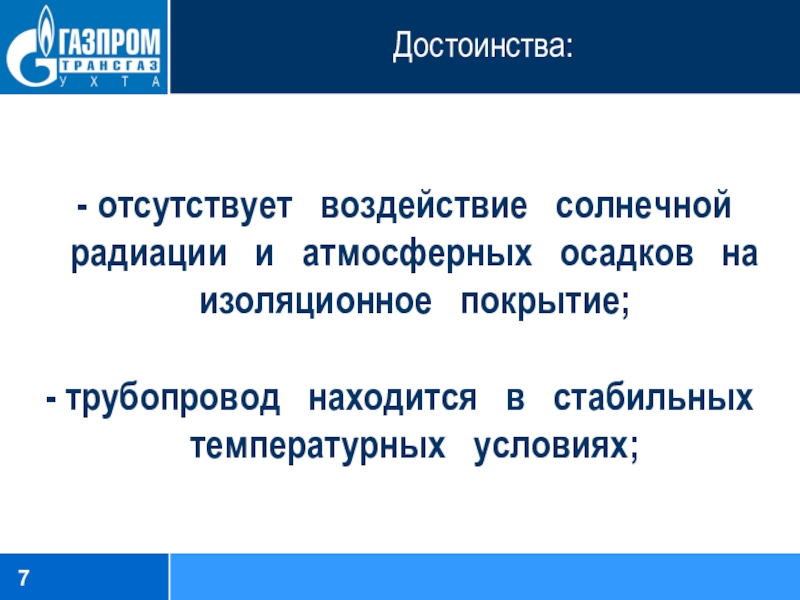

Слайд 7Достоинства:
отсутствует воздействие солнечной радиации и атмосферных
осадков на изоляционное покрытие;
- трубопровод
находится в стабильных температурных условиях;

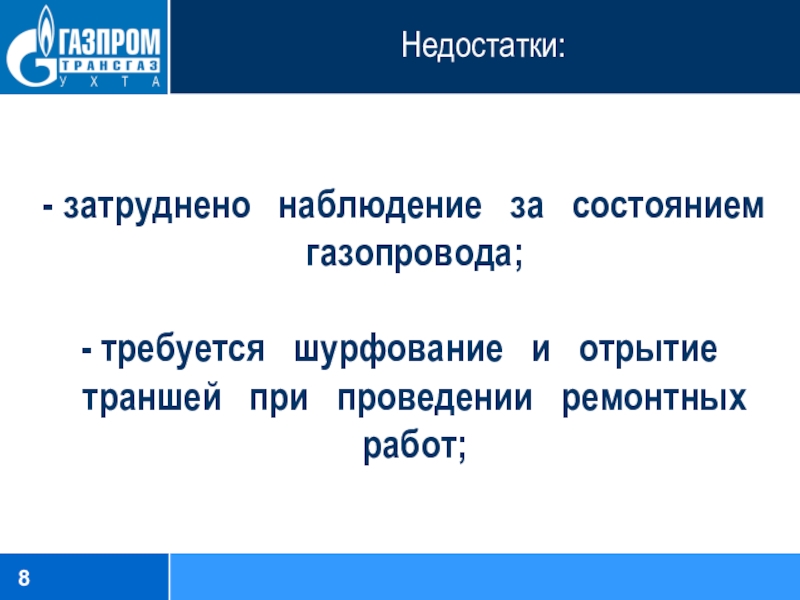

Слайд 8Недостатки:
затруднено наблюдение за состоянием газопровода;
- требуется
шурфование и отрытие траншей при
проведении ремонтных работ;
Слайд 9Недостатки:
газопровод подвержен почвенной коррозии и коррозии
блуждающих токов;
- требуется специальная антикоррозийная защита;
Слайд 10На участках с высоким уровнем
стояния грунтовых вод необходима специальная балластировка
и надежное антикоррозионное покрытие что приводит к удорожанию стоимости строительства.

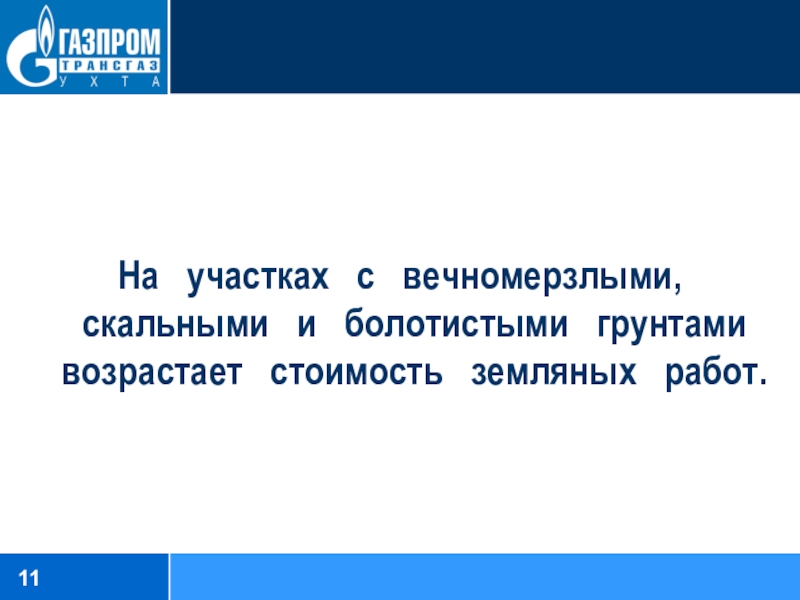

Слайд 11На участках с вечномерзлыми, скальными
и болотистыми грунтами возрастает стоимость
земляных работ.

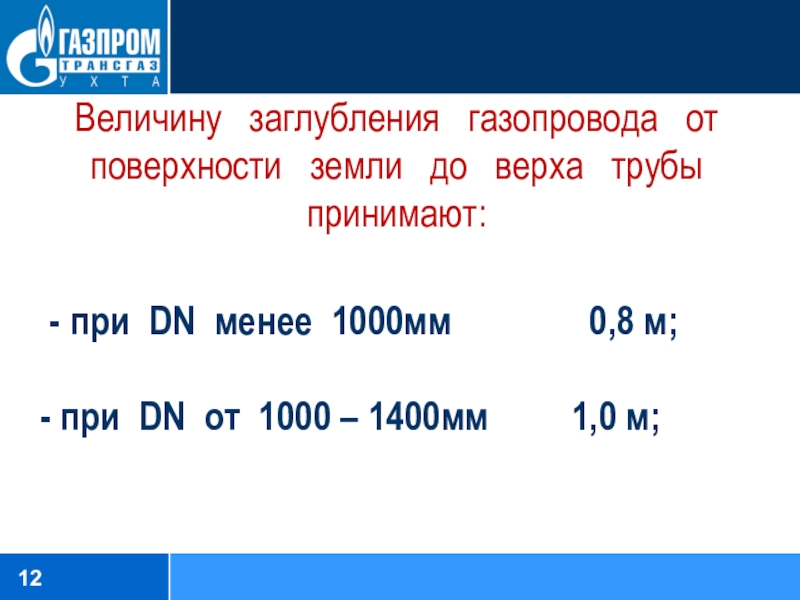

Слайд 12Величину заглубления газопровода от поверхности
земли до верха трубы принимают:
при DN
менее 1000мм 0,8 м;
- при DN от 1000 – 1400мм 1,0 м;
Слайд 13Величину заглубления газопровода от поверхности земли
до верха трубы принимают:
на болотах или торфяных грунта
1,1 м
подлежащих осушению;
в скальных грунтах 0,6 м;
- на пахотных и орошаемых землях 1,0 м.
Слайд 14Если выполняется балластировка газопровода, то заглубление
принимают до верха балластировочной конструкции.
Слайд 16Данные схемы применяют в сильно
обводненных и заболоченных районах.

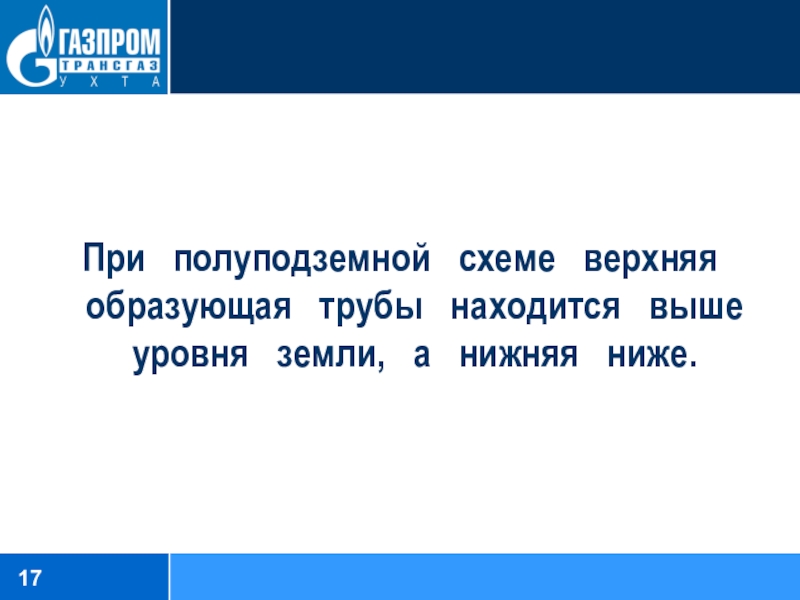

Слайд 17При полуподземной схеме верхняя образующая
трубы находится выше уровня земли,
а нижняя ниже.
Слайд 18При наземной схеме газопровод лежит
на поверхности земли.

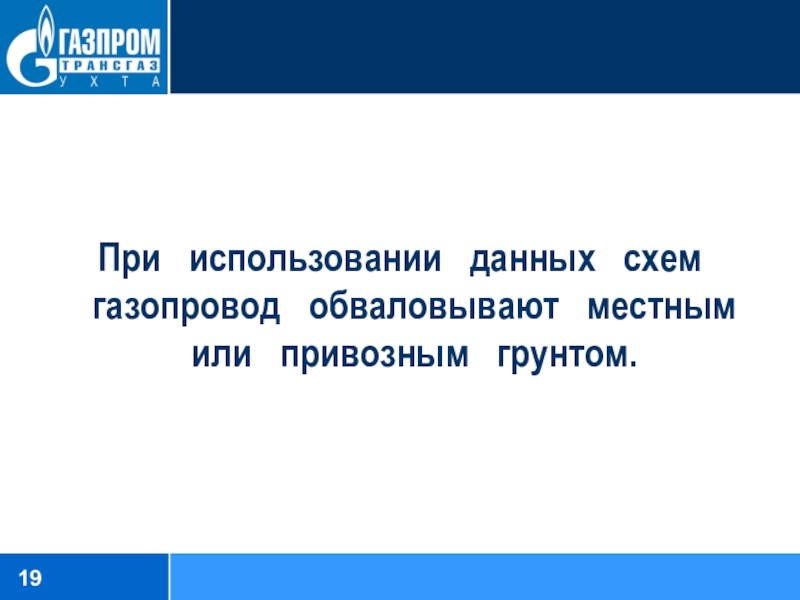

Слайд 19При использовании данных схем газопровод обваловывают
местным или привозным грунтом.
Слайд 20Недостатки:
плохая устойчивость грунта насыпи;
низкая устойчивость газопровода
в горизонтальной плоскости;
создание большого числа
водопропускных сооружений.
Слайд 22Надземная схема прокладки газопровода или его
отдельных участков применяется при переходах
через исскуственные и естественные препятствия, оползни, районы горных выработок, пустыни.
Слайд 23Достоинства:
отсутствуют земляные работы;
отпадает необходимость в
пригрузке;
защите от почвенной коррозии и коррозии
блуждающих токов.

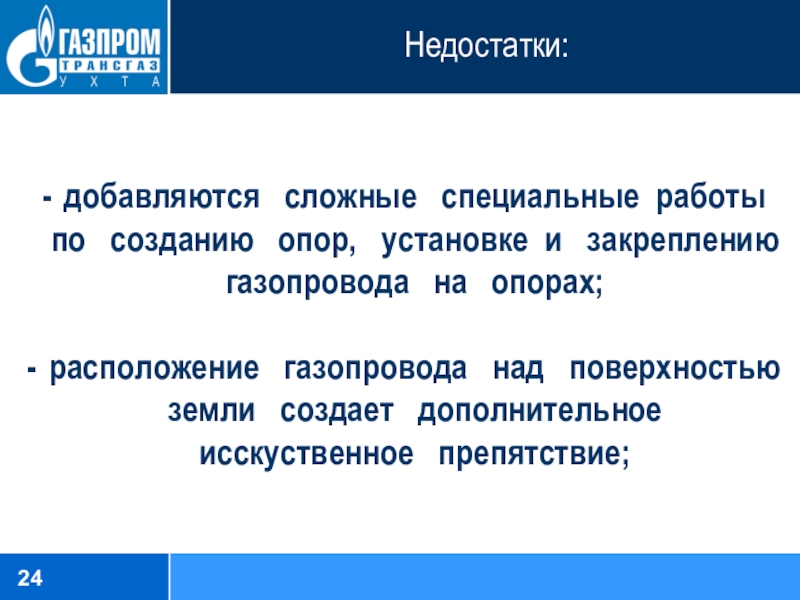

Слайд 24Недостатки:
добавляются сложные специальные работы по созданию
опор, установке и закреплению газопровода
на опорах;
расположение газопровода над поверхностью земли создает дополнительное исскуственное препятствие;
Слайд 25Недостатки:
- подверженность газопровода суточным и сезонным
колебаниям температуры, что требует принятия
специальных мер.
Слайд 26При большой протяженности требует создания
большого числа переездов и переходов
для животных.

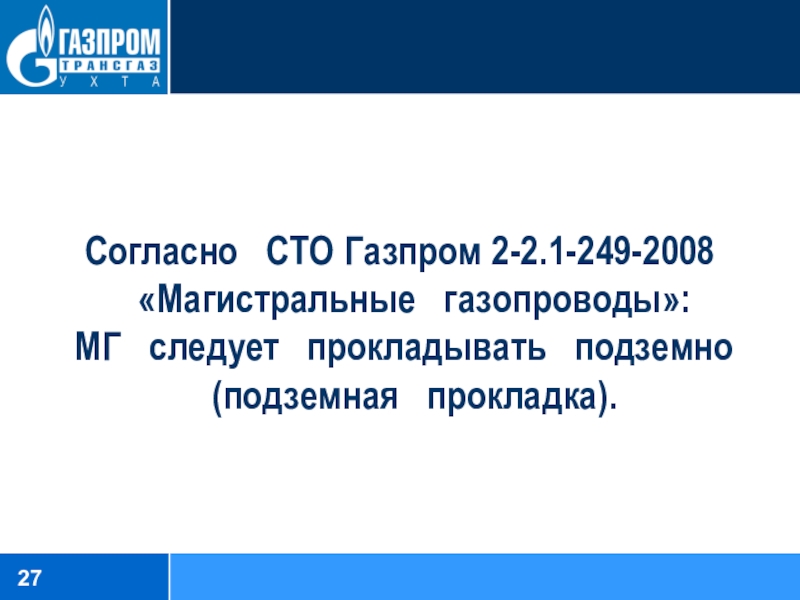

Слайд 27Согласно СТО Газпром 2-2.1-249-2008 «Магистральные газопроводы»:
МГ
следует прокладывать подземно (подземная прокладка).
Слайд 28Прокладка газопровода по поверхности земли
в насыпи (наземная прокладка) или на
опорах (надземная прокладка) допускается только как исключение.
Слайд 29Спасибо за внимание.
Преподаватель ВО УПЦ
Смирнов В.А.
