Спутниковые системы связи и позиционирования
Содержание
- 1. Спутниковые системы связи и позиционирования
- 2. Спутниковые системы связи Спутниковые системы связи предназначены

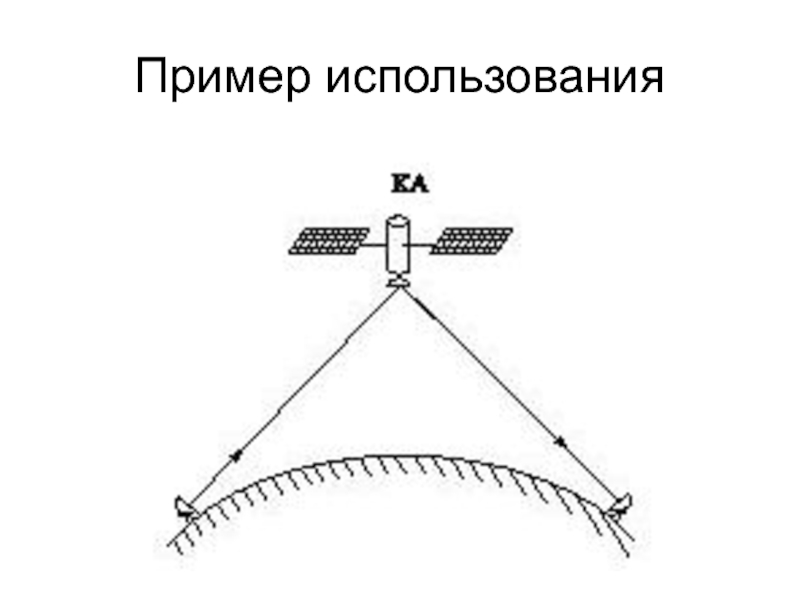

- 3. Пример использования

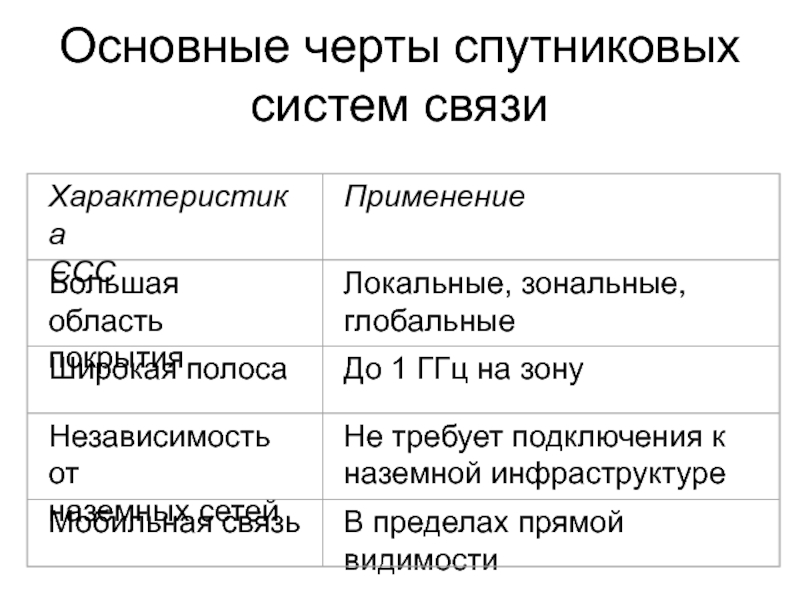

- 4. Основные черты спутниковых систем связи

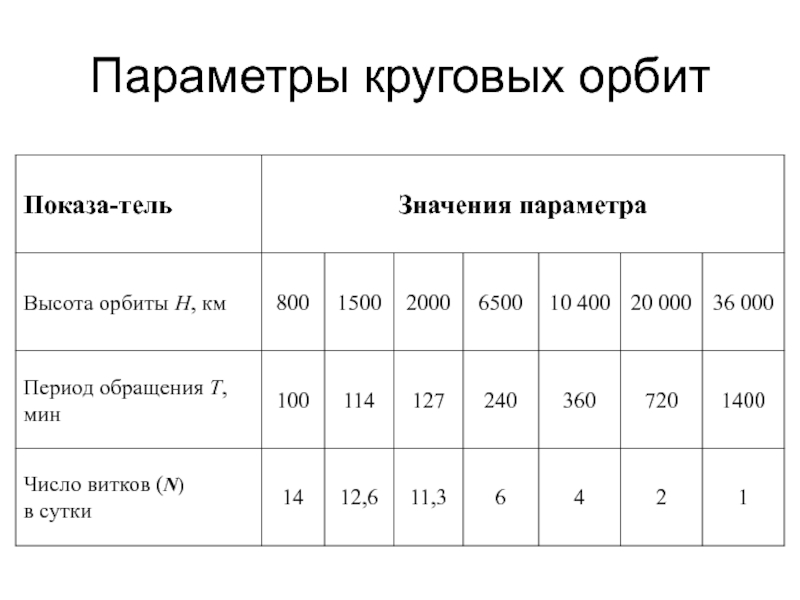

- 5. Параметры круговых орбит
- 6. Типы орбитLEO (low earth orbit) – низкие

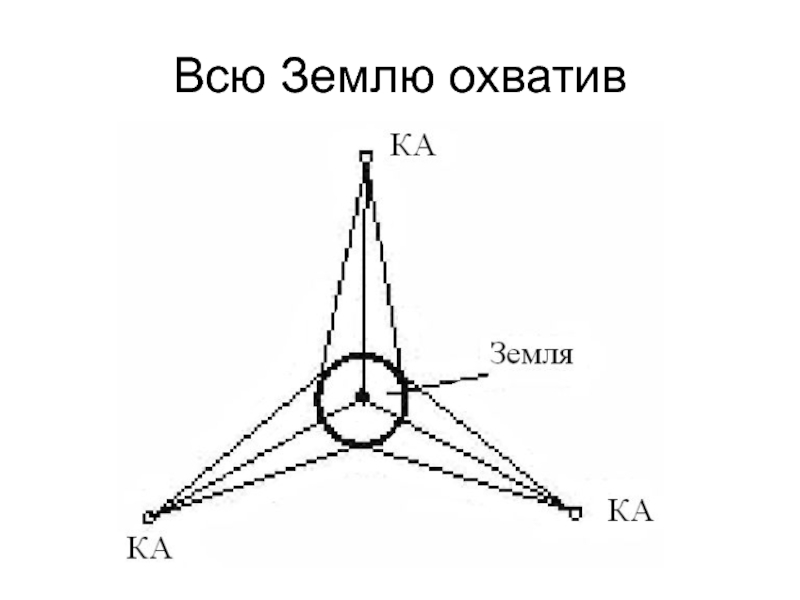

- 7. Всю Землю охватив

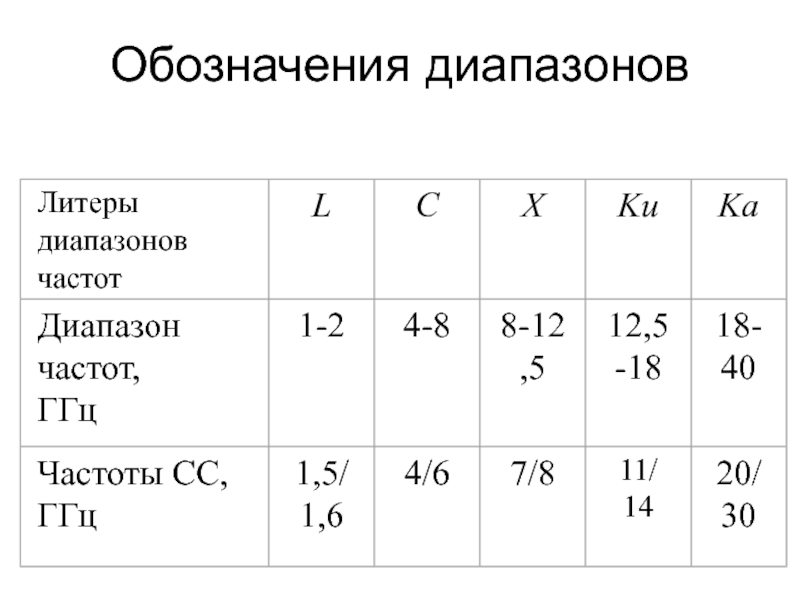

- 8. Обозначения диапазонов

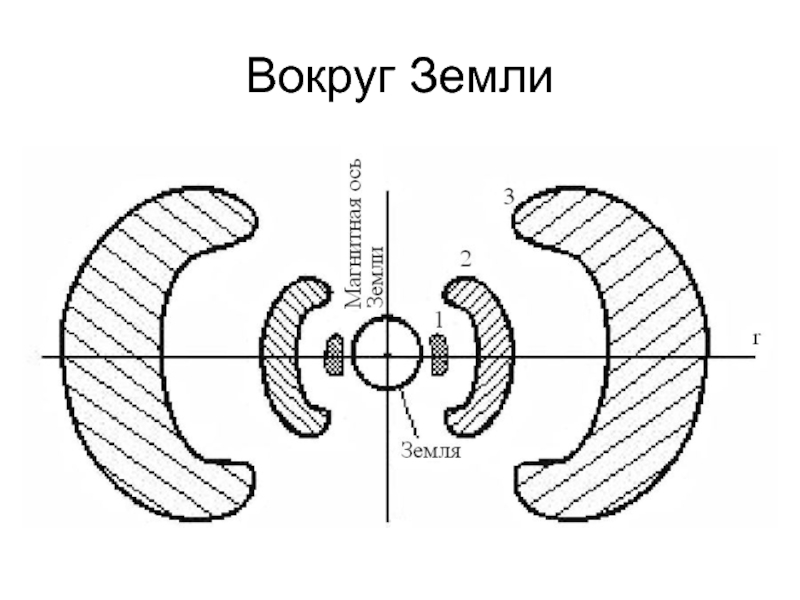

- 9. Вокруг Земли

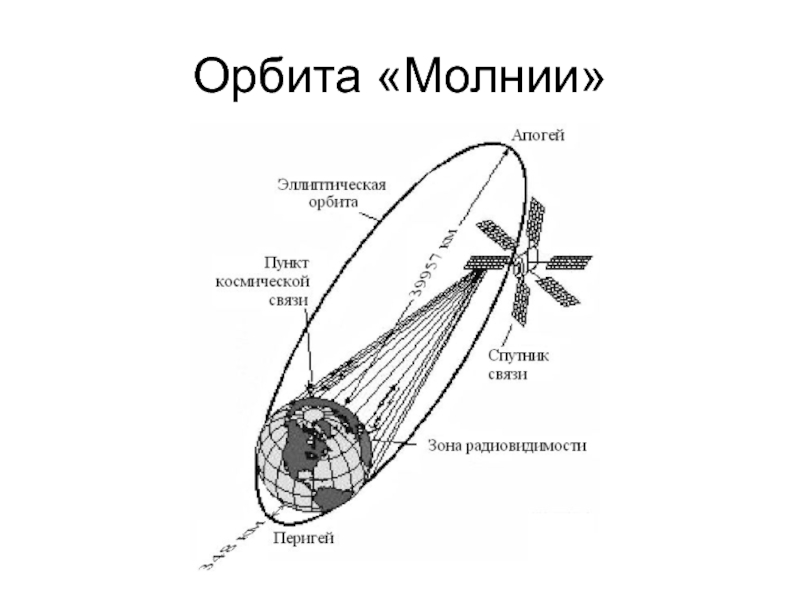

- 10. Орбита «Молнии»

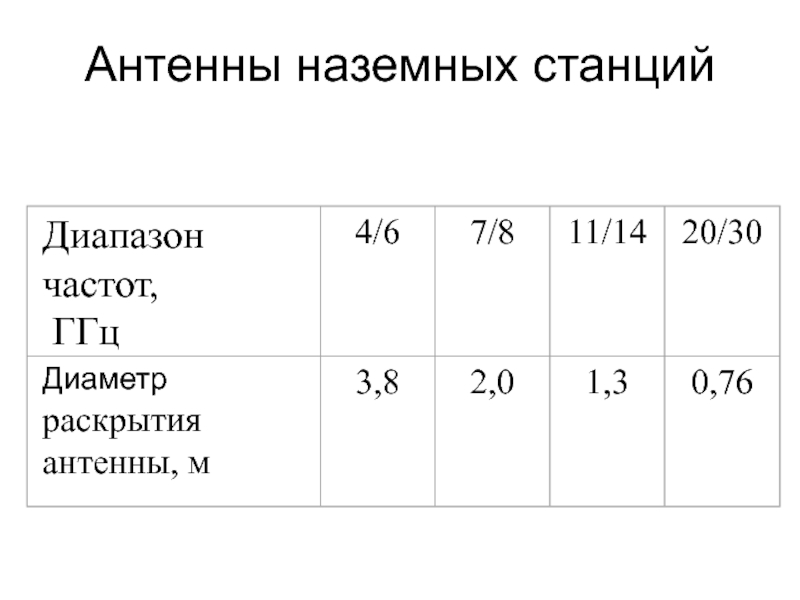

- 11. Антенны наземных станций

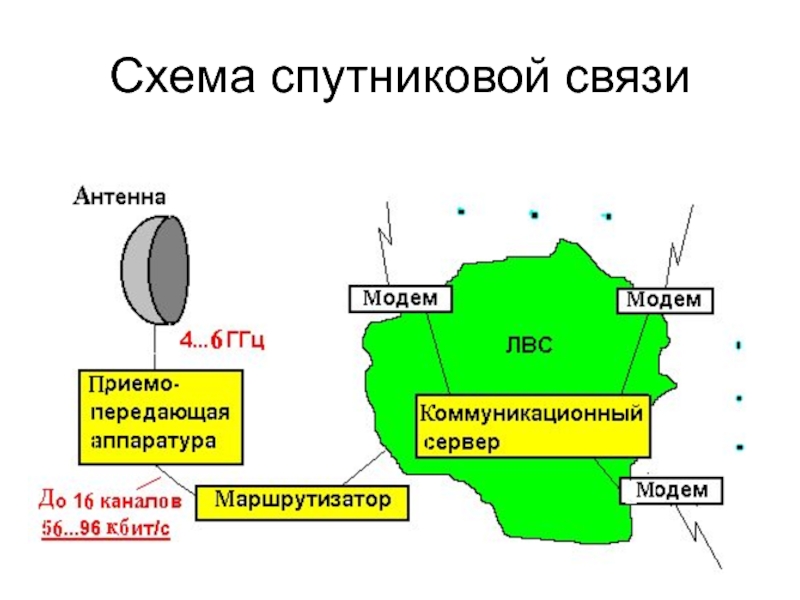

- 12. Схема спутниковой связи
- 13. Сетевая архитектура спутниковой связи
- 14. Ведомственные спутниковые сети VSAT При использовании более

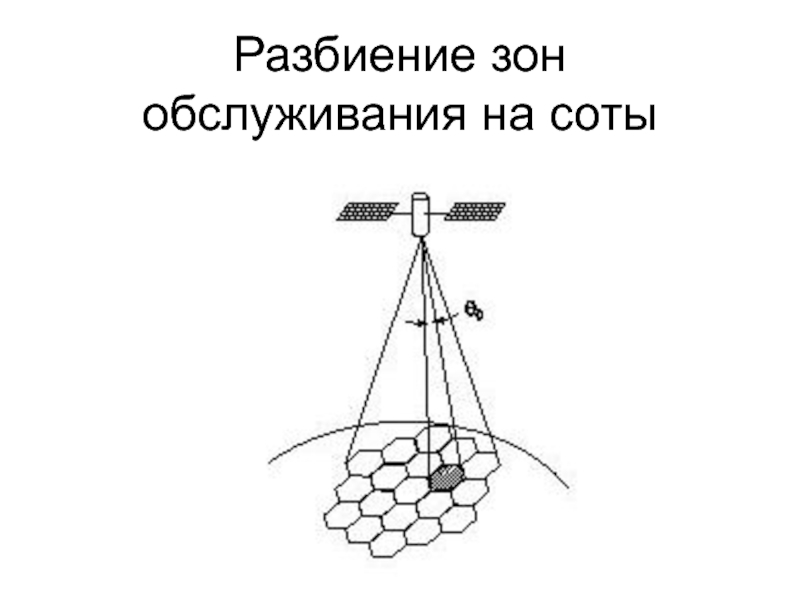

- 15. Разбиение зон обслуживания на соты

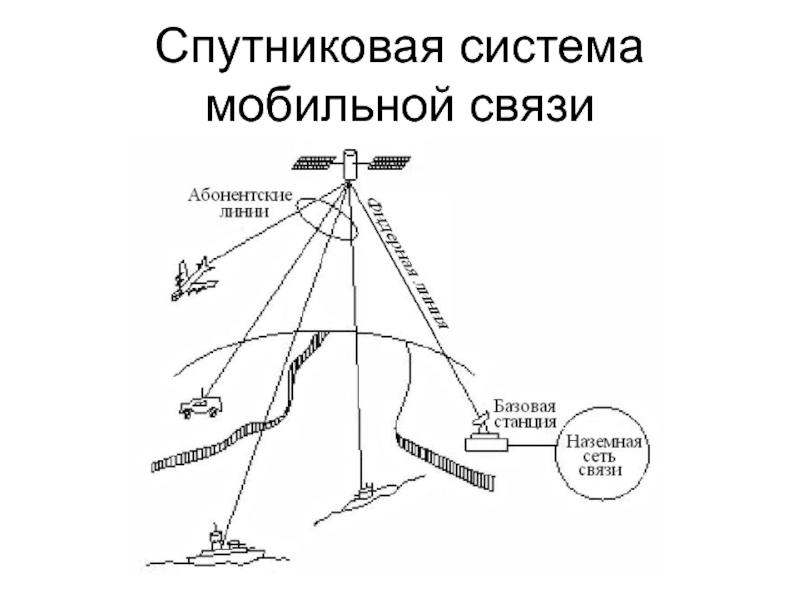

- 16. Спутниковая система мобильной связи
- 17. В общем случае различаютСтационарные спутниковые системы связиШироковещательные

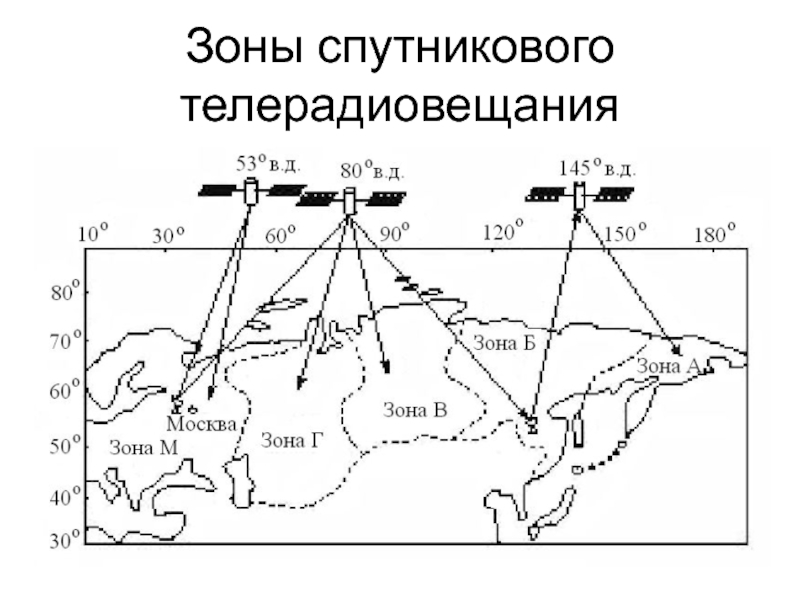

- 18. Зоны спутникового телерадиовещания
- 19. GPSGPS (global positioning system) – глобальная навигационная

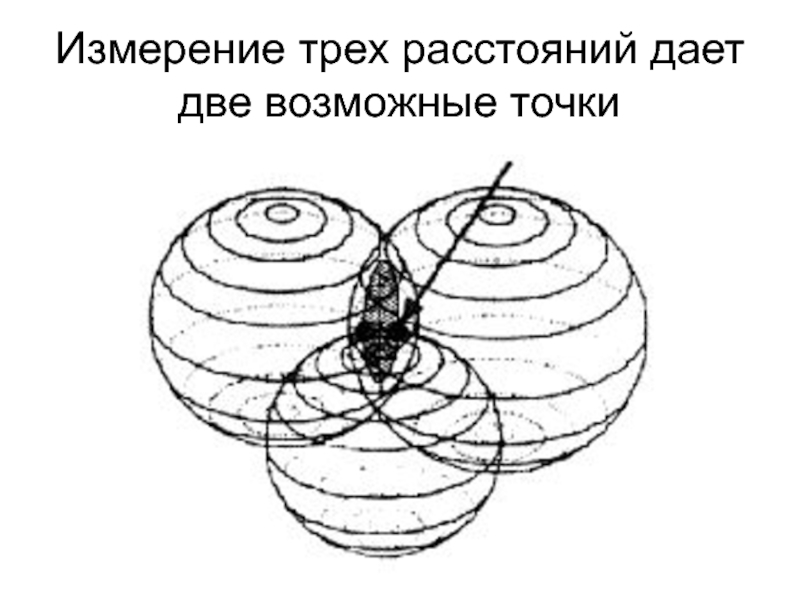

- 20. Измерение трех расстояний дает две возможные точки

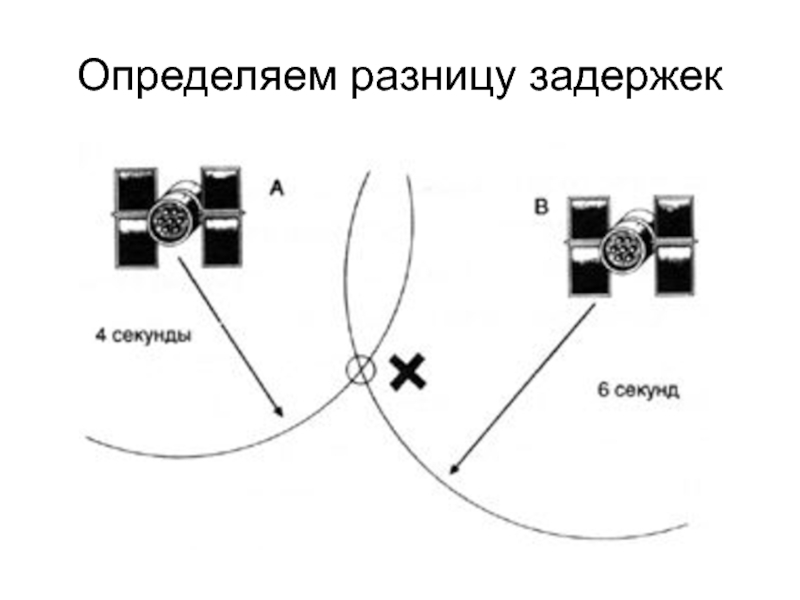

- 21. Определяем разницу задержек
- 22. Сводка погрешностей (м)Погрешности часов спутника: 0,6 Эфемеридные
- 23. Точность Приемники, которые используют только короткие коды
- 24. Характеристики GPS
- 25. Направления развития GPS

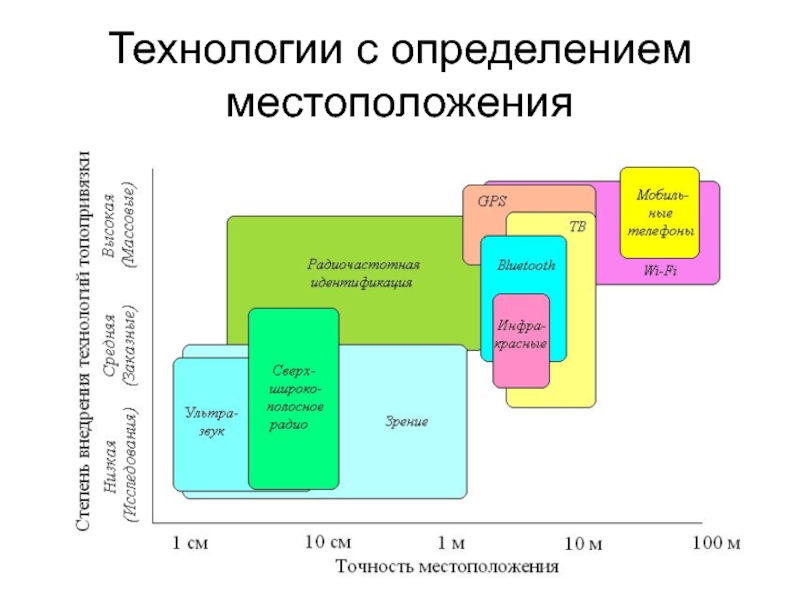

- 26. Технологии с определением местоположения
- 27. Попробуем посчитатьПотери сигнала в свободном пространстве
- 28. New Horizons запущен к ПлутонуСвязь с Землей
- 29. Скачать презентанцию

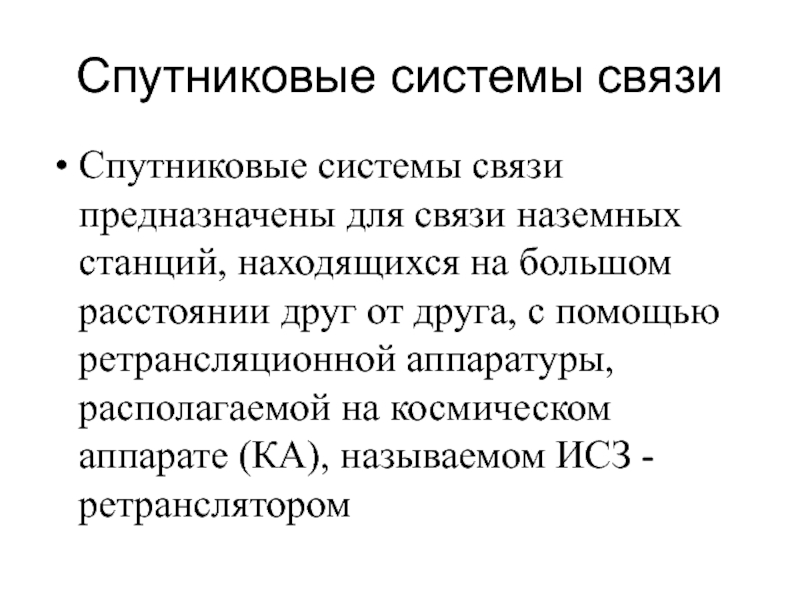

Спутниковые системы связи Спутниковые системы связи предназначены для связи наземных станций, находящихся на большом расстоянии друг от друга, с помощью ретрансляционной аппаратуры, располагаемой на космическом аппарате (КА), называемом ИСЗ - ретранслятором
Слайды и текст этой презентации

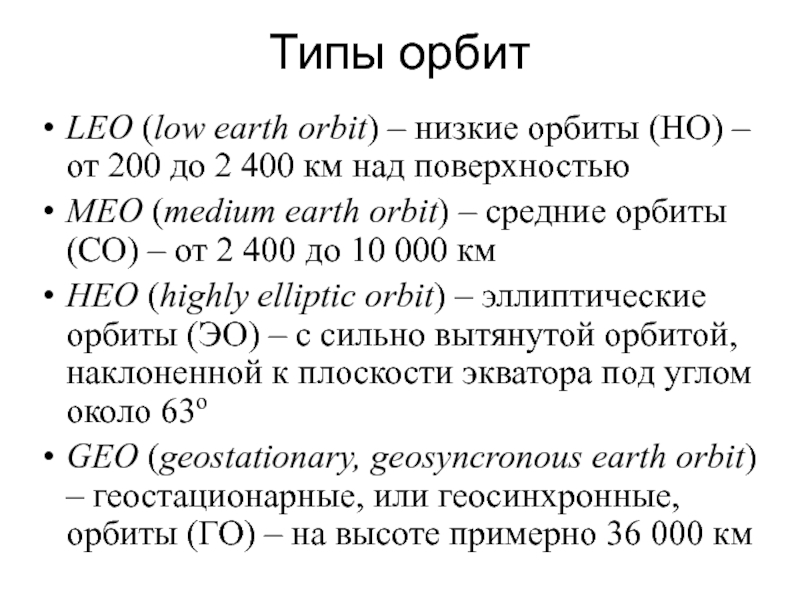

Слайд 6Типы орбит
LEO (low earth orbit) – низкие орбиты (НО) –
от 200 до 2 400 км над поверхностью
MEO (medium earth
orbit) – средние орбиты (СО) – от 2 400 до 10 000 кмHEO (highly elliptic orbit) – эллиптические орбиты (ЭО) – с сильно вытянутой орбитой, наклоненной к плоскости экватора под углом около 63о
GEO (geostationary, geosyncronous earth orbit) – геостационарные, или геосинхронные, орбиты (ГО) – на высоте примерно 36 000 км

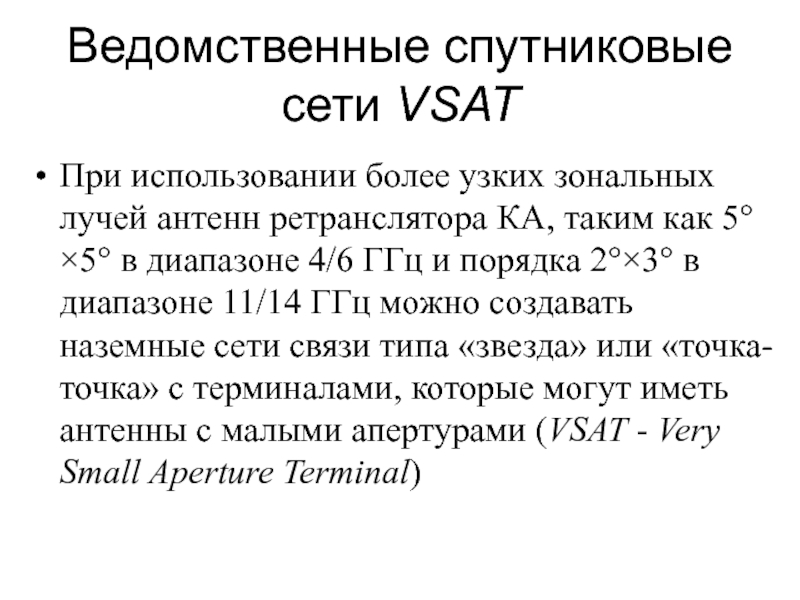

Слайд 14Ведомственные спутниковые сети VSAT
При использовании более узких зональных лучей
антенн ретранслятора КА, таким как 5°×5° в диапазоне 4/6 ГГц и
порядка 2°×3° в диапазоне 11/14 ГГц можно создавать наземные сети связи типа «звезда» или «точка-точка» с терминалами, которые могут иметь антенны с малыми апертурами (VSAT - Very Small Aperture Terminal)

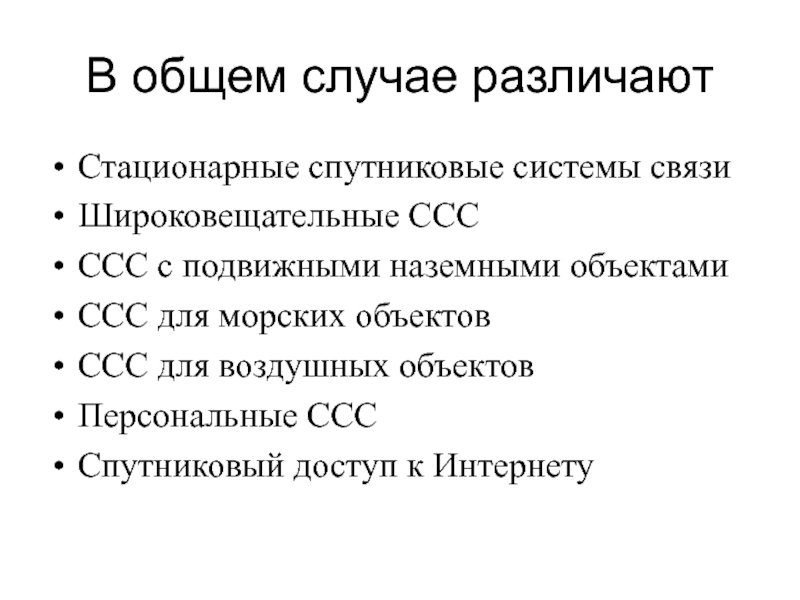

Слайд 17В общем случае различают
Стационарные спутниковые системы связи
Широковещательные ССС
ССС с подвижными
наземными объектами
ССС для морских объектов
ССС для воздушных объектов
Персональные ССС
Спутниковый доступ
к Интернету

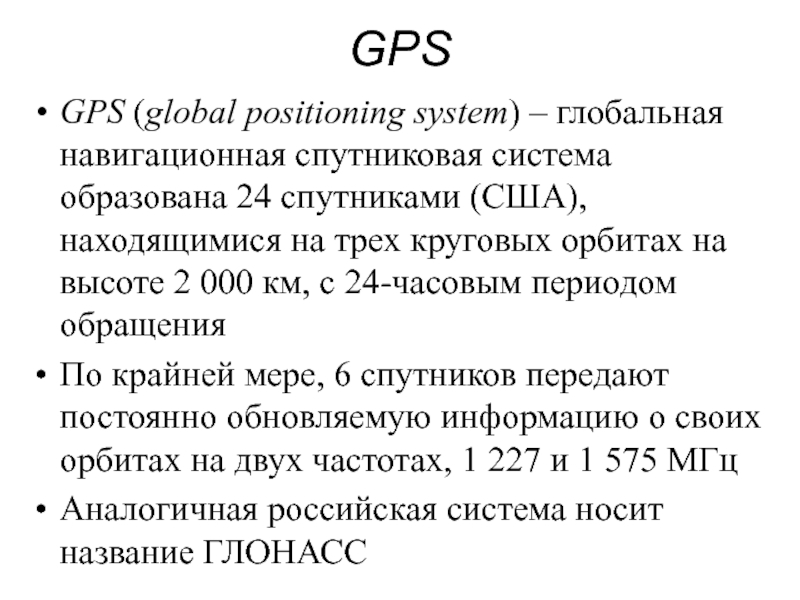

Слайд 19GPS
GPS (global positioning system) – глобальная навигационная спутниковая система образована
24 спутниками (США), находящимися на трех круговых орбитах на высоте
2 000 км, с 24-часовым периодом обращенияПо крайней мере, 6 спутников передают постоянно обновляемую информацию о своих орбитах на двух частотах, 1 227 и 1 575 МГц
Аналогичная российская система носит название ГЛОНАСС
Слайд 22Сводка погрешностей (м)
Погрешности часов спутника: 0,6
Эфемеридные погрешности: 0,6
Погрешности
приемника: 1,2
Атмосферные и ионосферные задержки: 3,7
Наибольшие погрешности от
S/A (если режим установлен): 7,6 Суммарная погрешность (среднеквадратичная, в зависимости от установки S/A-режима): от 4,6 до 9,1
«Эфемеридный» - однодневный
S/A – selective availability – ограниченный доступ

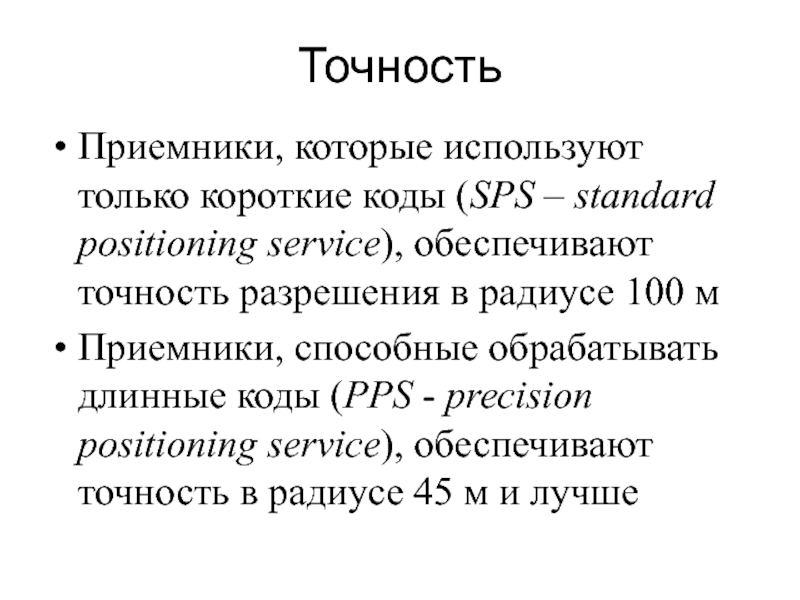

Слайд 23Точность
Приемники, которые используют только короткие коды (SPS – standard
positioning service), обеспечивают точность разрешения в радиусе 100 м
Приемники, способные
обрабатывать длинные коды (PPS - precision positioning service), обеспечивают точность в радиусе 45 м и лучше

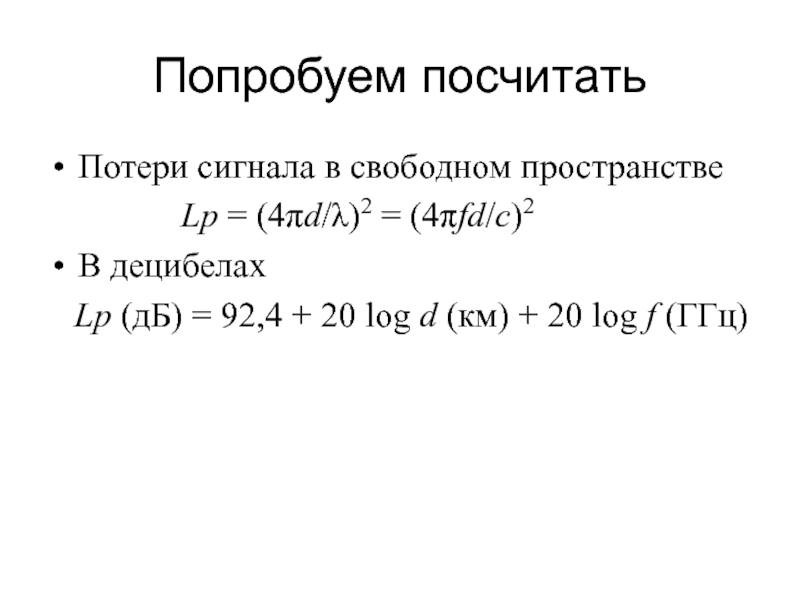

Слайд 27Попробуем посчитать
Потери сигнала в свободном пространстве
Lp = (4πd/λ)2 = (4πfd/c)2
В децибелах
Lp (дБ) = 92,4 + 20 log d (км) + 20 log f (ГГц)

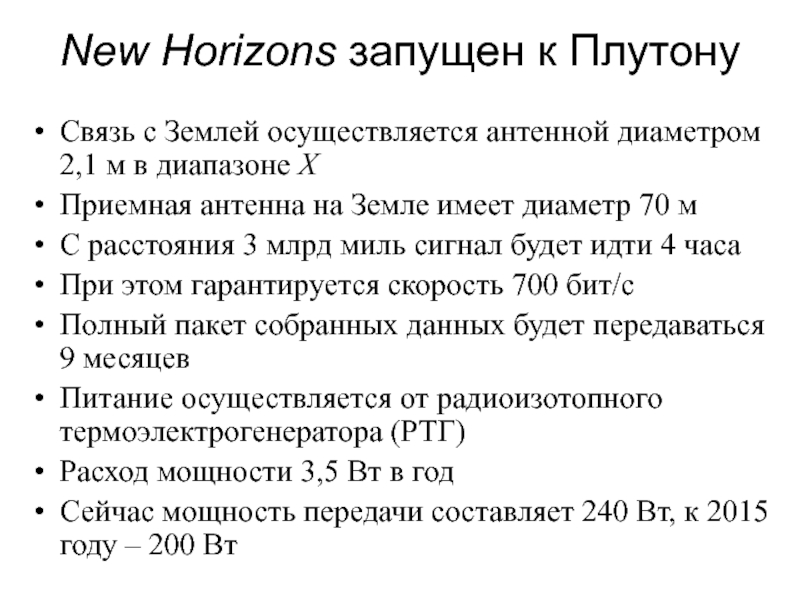

Слайд 28New Horizons запущен к Плутону
Связь с Землей осуществляется антенной диаметром
2,1 м в диапазоне X
Приемная антенна на Земле имеет диаметр
70 мС расстояния 3 млрд миль сигнал будет идти 4 часа
При этом гарантируется скорость 700 бит/с
Полный пакет собранных данных будет передаваться 9 месяцев
Питание осуществляется от радиоизотопного термоэлектрогенератора (РТГ)
Расход мощности 3,5 Вт в год
Сейчас мощность передачи составляет 240 Вт, к 2015 году – 200 Вт
