Слайд 1Стратегии межсетевого взаимодействия
Климцова Маргарита
Фонарева Светлана

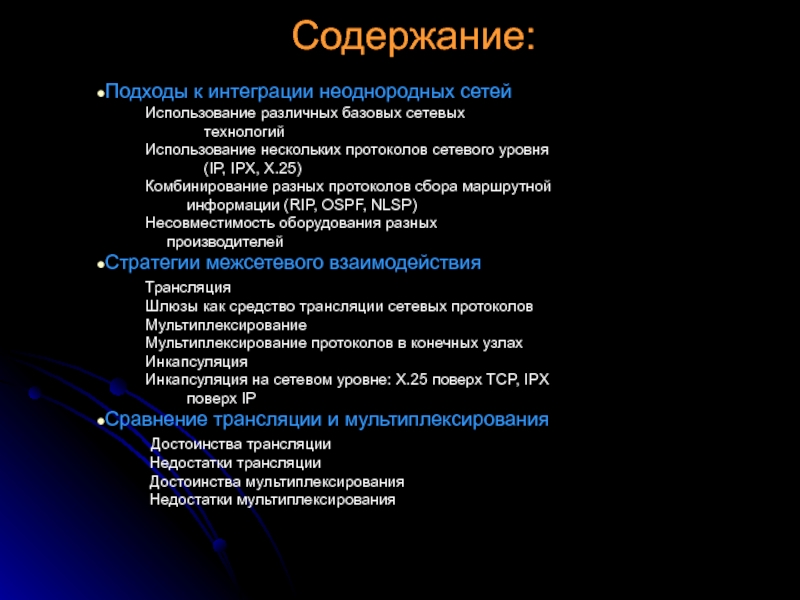

Слайд 2Содержание:
Подходы к интеграции неоднородных сетей
Использование различных базовых сетевых
технологий
Использование нескольких протоколов сетевого уровня
(IP, IPX, X.25)
Комбинирование разных протоколов сбора маршрутной
информации (RIP, OSPF, NLSP)
Несовместимость оборудования разных
производителей
Стратегии межсетевого взаимодействия
Трансляция
Шлюзы как средство трансляции сетевых протоколов
Мультиплексирование
Мультиплексирование протоколов в конечных узлах
Инкапсуляция
Инкапсуляция на сетевом уровне: X.25 поверх TCP, IPX
поверх IP
Сравнение трансляции и мультиплексирования
Достоинства трансляции
Недостатки трансляции
Достоинства мультиплексирования
Недостатки мультиплексирования

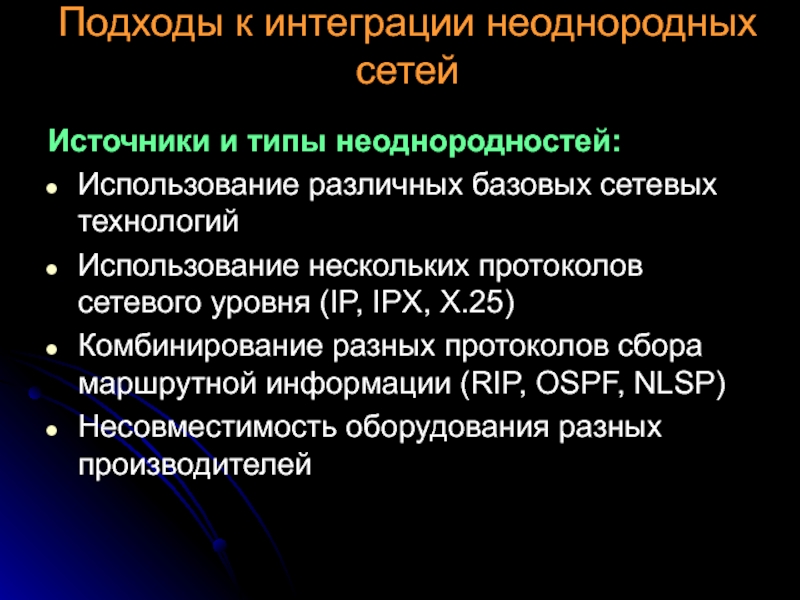

Слайд 3Подходы к интеграции неоднородных сетей
Источники и типы неоднородностей:
Использование различных базовых
сетевых технологий
Использование нескольких протоколов сетевого уровня (IP, IPX, X.25)
Комбинирование разных
протоколов сбора маршрутной информации (RIP, OSPF, NLSP)
Несовместимость оборудования разных производителей

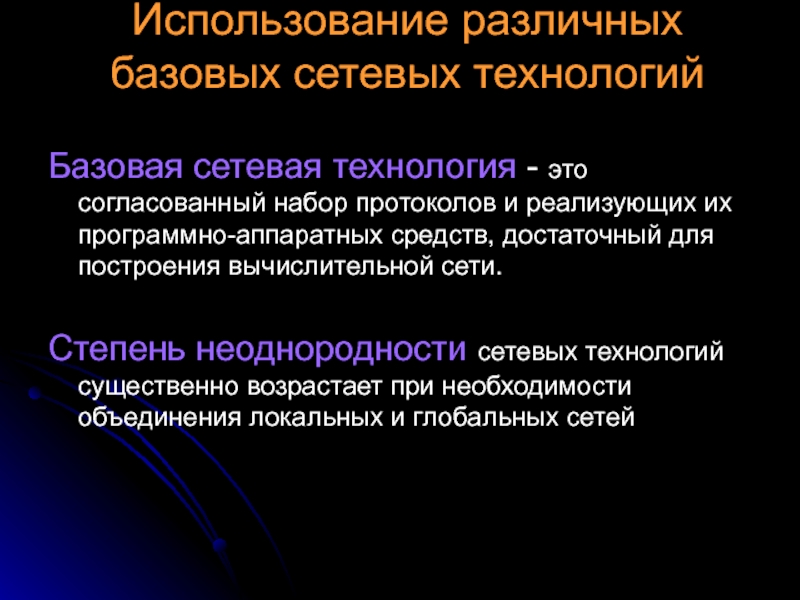

Слайд 4Использование различных базовых сетевых технологий
Базовая сетевая технология - это согласованный
набор протоколов и реализующих их программно-аппаратных средств, достаточный для построения
вычислительной сети.
Степень неоднородности сетевых технологий существенно возрастает при необходимости объединения локальных и глобальных сетей

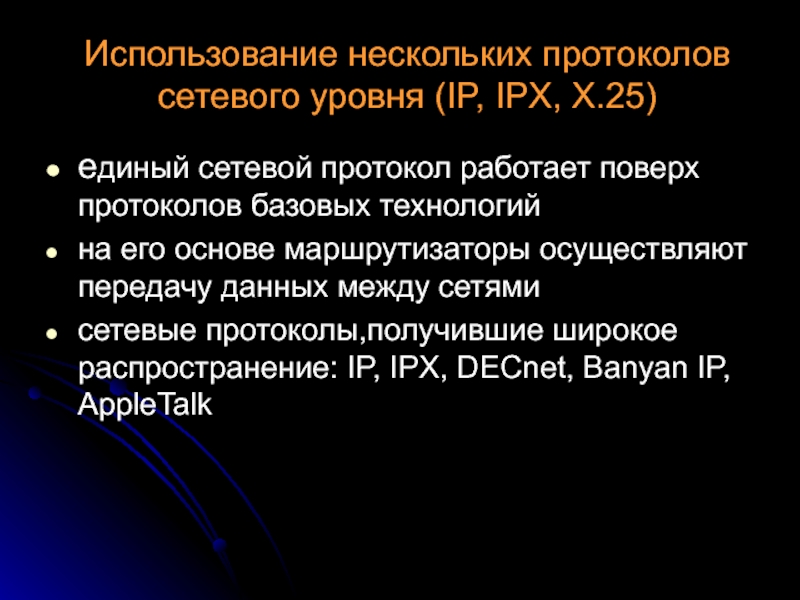

Слайд 5Использование нескольких протоколов сетевого уровня (IP, IPX, X.25)
eдиный сетевой протокол
работает поверх протоколов базовых технологий
на его основе маршрутизаторы осуществляют передачу
данных между сетями
сетевые протоколы,получившие широкое распространение: IP, IPX, DECnet, Banyan IP, AppleTalk
Слайд 6Комбинирование разных протоколов сбора маршрутной информации
(RIP, OSPF, NLSP)
Поддержка нескольких
независимых сетей с помощью многопротокольных маршрутизаторов

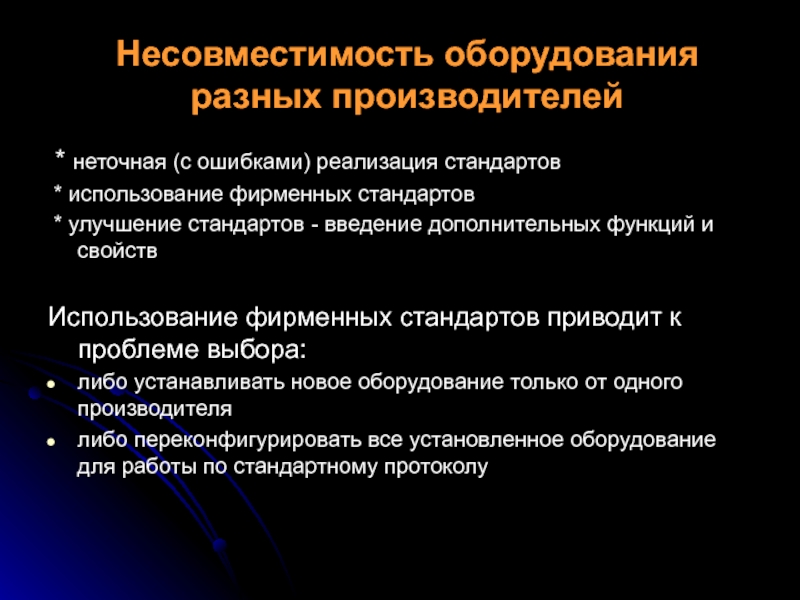

Слайд 7Несовместимость оборудования разных производителей
* неточная (с ошибками) реализация стандартов
* использование фирменных стандартов
* улучшение стандартов - введение дополнительных
функций и свойств
Использование фирменных стандартов приводит к проблеме выбора:
либо устанавливать новое оборудование только от одного производителя
либо переконфигурировать все установленное оборудование для работы по стандартному протоколу

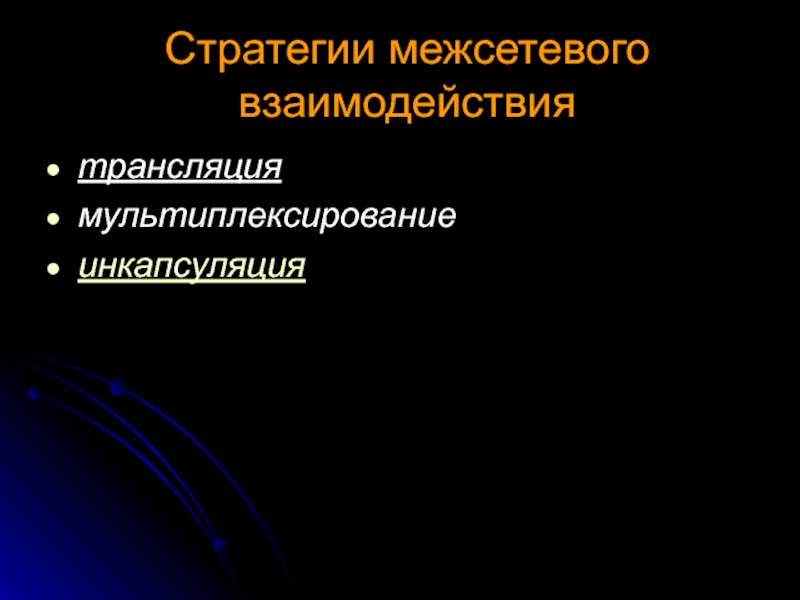

Слайд 8Стратегии межсетевого взаимодействия
трансляция
мультиплексирование
инкапсуляция
Слайд 9Трансляция
Трансляция обеспечивает согласование двух протоколов путем преобразования (трансляции) сообщений, поступающих
от одной сети, в формат другой сети.

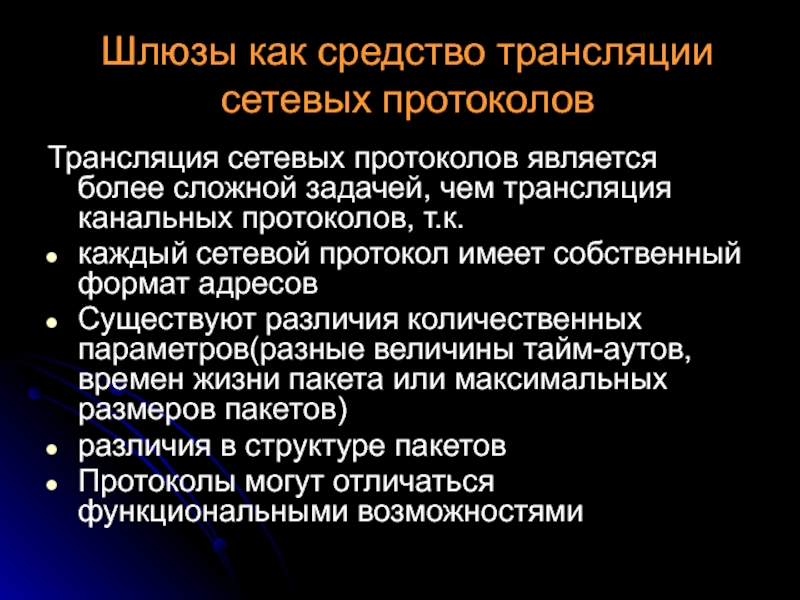

Слайд 10Шлюзы как средство трансляции сетевых протоколов
Трансляция сетевых протоколов является более
сложной задачей, чем трансляция канальных протоколов, т.к.
каждый сетевой протокол имеет
собственный формат адресов
Существуют различия количественных параметров(разные величины тайм-аутов, времен жизни пакета или максимальных размеров пакетов)
различия в структуре пакетов
Протоколы могут отличаться функциональными возможностями

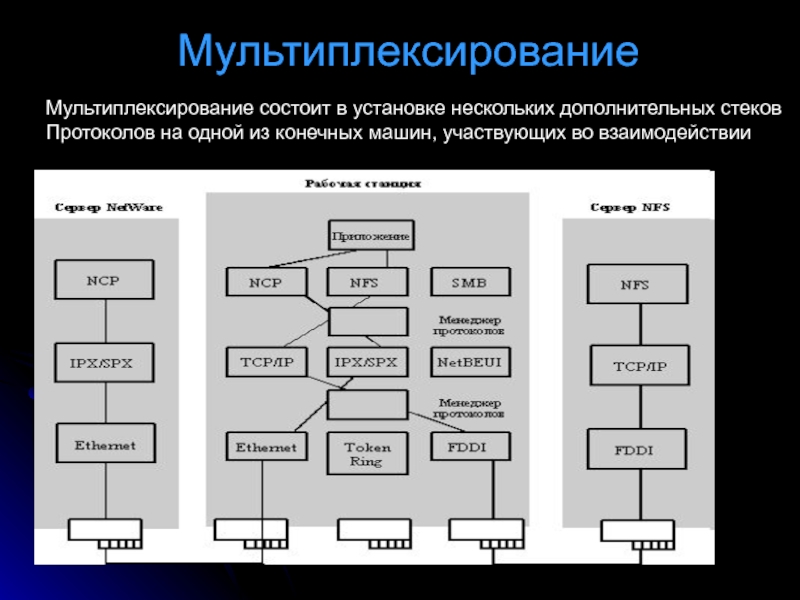

Слайд 11Мультиплексирование
Мультиплексирование состоит в установке нескольких дополнительных стеков
Протоколов на одной
из конечных машин, участвующих во взаимодействии

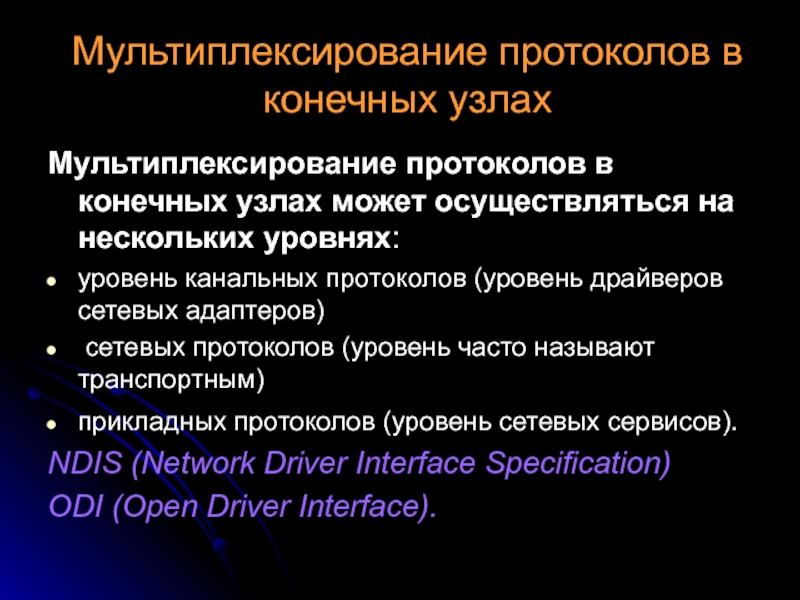

Слайд 12Мультиплексирование протоколов в конечных узлах
Мультиплексирование протоколов в конечных узлах может
осуществляться на нескольких уровнях:
уровень канальных протоколов (уровень драйверов сетевых адаптеров)
сетевых протоколов (уровень часто называют транспортным)
прикладных протоколов (уровень сетевых сервисов).
NDIS (Network Driver Interface Specification)
ODI (Open Driver Interface).

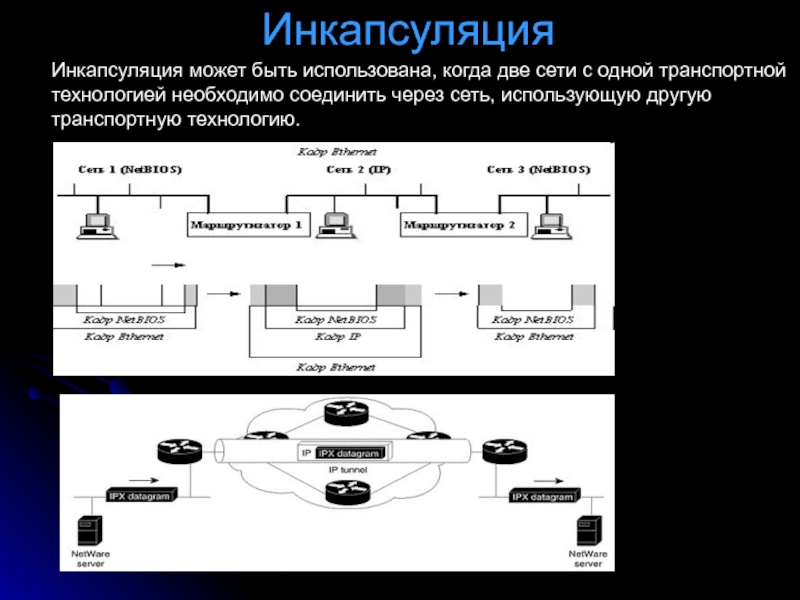

Слайд 13Инкапсуляция
Инкапсуляция может быть использована, когда две сети с одной
транспортной
технологией необходимо соединить через сеть, использующую другую
транспортную технологию.

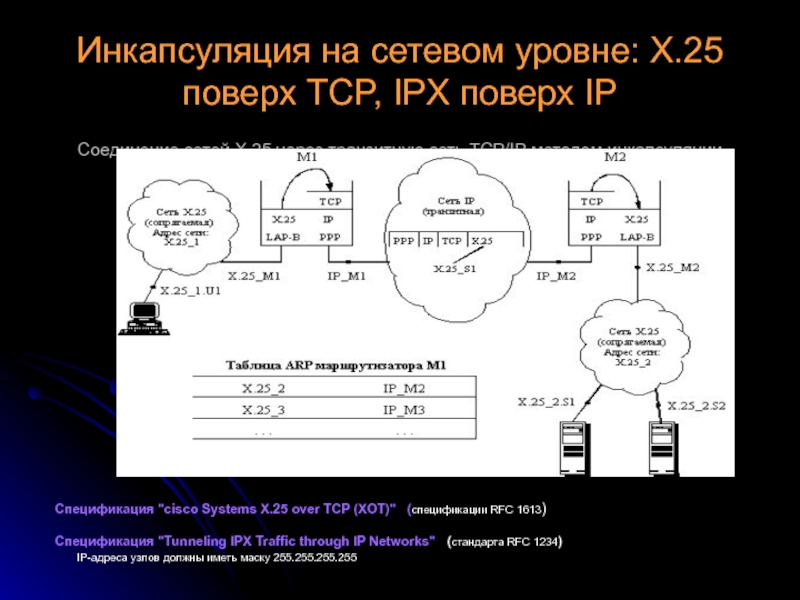

Слайд 14Инкапсуляция на сетевом уровне: X.25 поверх TCP, IPX поверх IP
Соединение
сетей X.25 через транзитную сеть TCP/IP методом инкапсуляции
Спецификация "cisco
Systems X.25 over TCP (XOT)" (спецификации RFC 1613)
Спецификация "Tunneling IPX Traffic through IP Networks" (стандарта RFC 1234)
IP-адреса узлов должны иметь маску 255.255.255.255

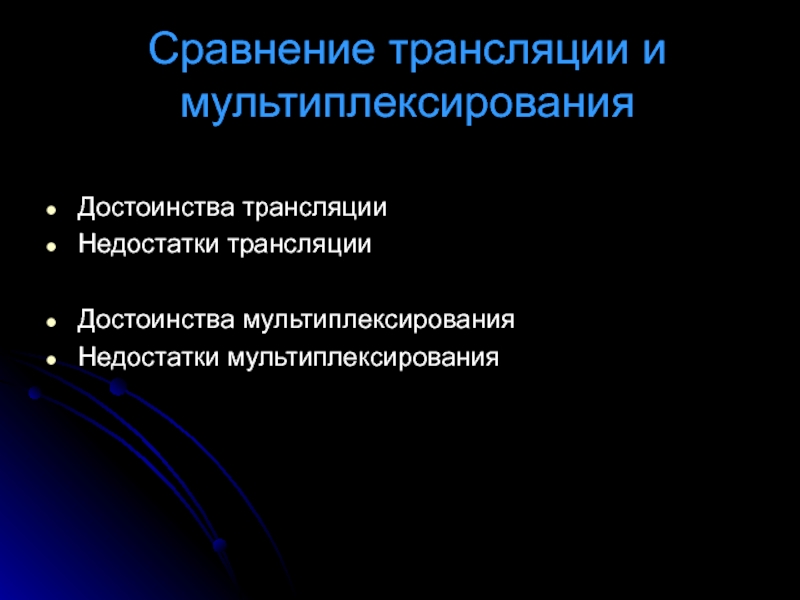

Слайд 15Сравнение трансляции и мультиплексирования
Достоинства трансляции
Недостатки трансляции
Достоинства мультиплексирования
Недостатки мультиплексирования

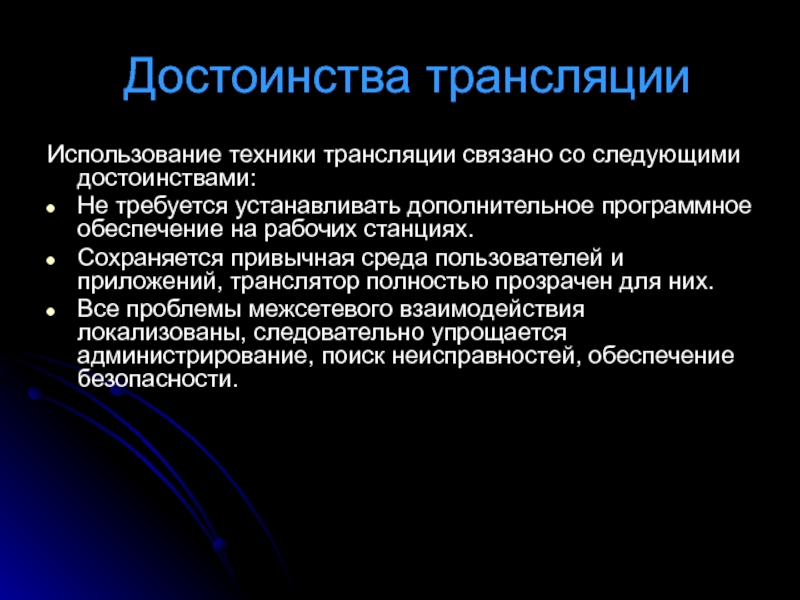

Слайд 16Достоинства трансляции
Использование техники трансляции связано со следующими достоинствами:
Не требуется
устанавливать дополнительное программное обеспечение на рабочих станциях.
Сохраняется привычная среда
пользователей и приложений, транслятор полностью прозрачен для них.
Все проблемы межсетевого взаимодействия локализованы, следовательно упрощается администрирование, поиск неисправностей, обеспечение безопасности.

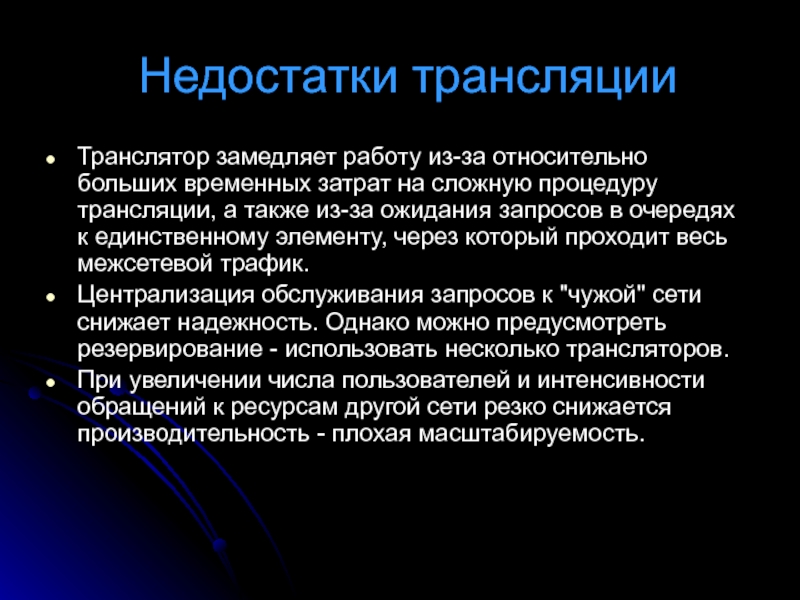

Слайд 17Недостатки трансляции
Транслятор замедляет работу из-за относительно больших временных затрат на
сложную процедуру трансляции, а также из-за ожидания запросов в очередях
к единственному элементу, через который проходит весь межсетевой трафик.
Централизация обслуживания запросов к "чужой" сети снижает надежность. Однако можно предусмотреть резервирование - использовать несколько трансляторов.
При увеличении числа пользователей и интенсивности обращений к ресурсам другой сети резко снижается производительность - плохая масштабируемость.

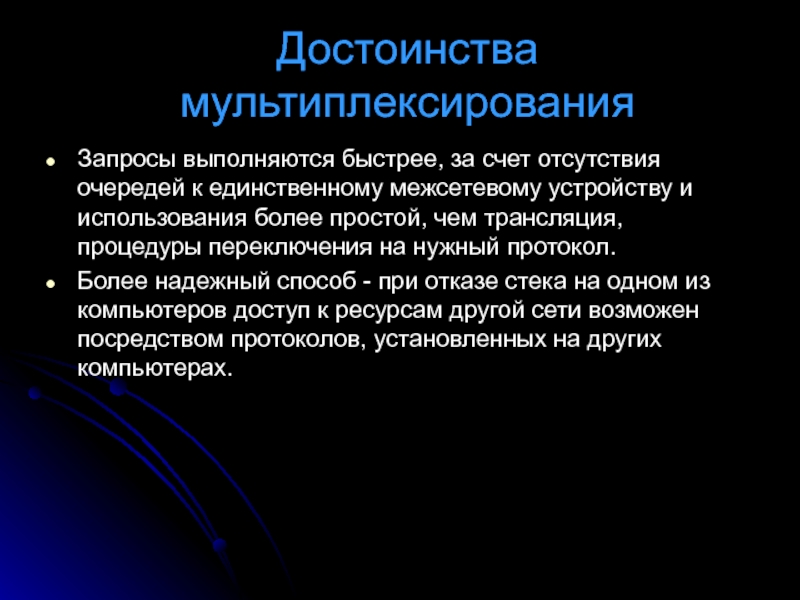

Слайд 18Достоинства мультиплексирования
Запросы выполняются быстрее, за счет отсутствия очередей к единственному
межсетевому устройству и использования более простой, чем трансляция, процедуры переключения
на нужный протокол.
Более надежный способ - при отказе стека на одном из компьютеров доступ к ресурсам другой сети возможен посредством протоколов, установленных на других компьютерах.

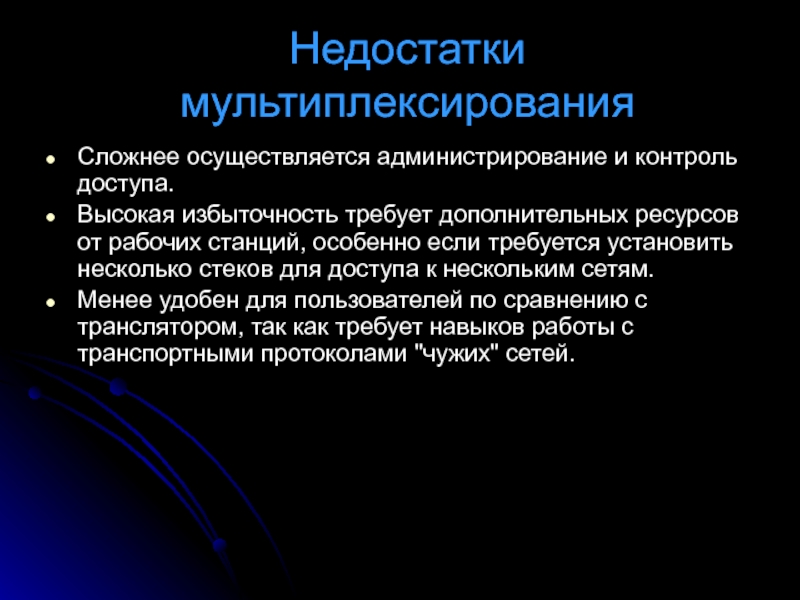

Слайд 19Недостатки мультиплексирования
Сложнее осуществляется администрирование и контроль доступа.
Высокая избыточность требует
дополнительных ресурсов от рабочих станций, особенно если требуется установить несколько
стеков для доступа к нескольким сетям.
Менее удобен для пользователей по сравнению с транслятором, так как требует навыков работы с транспортными протоколами "чужих" сетей.
