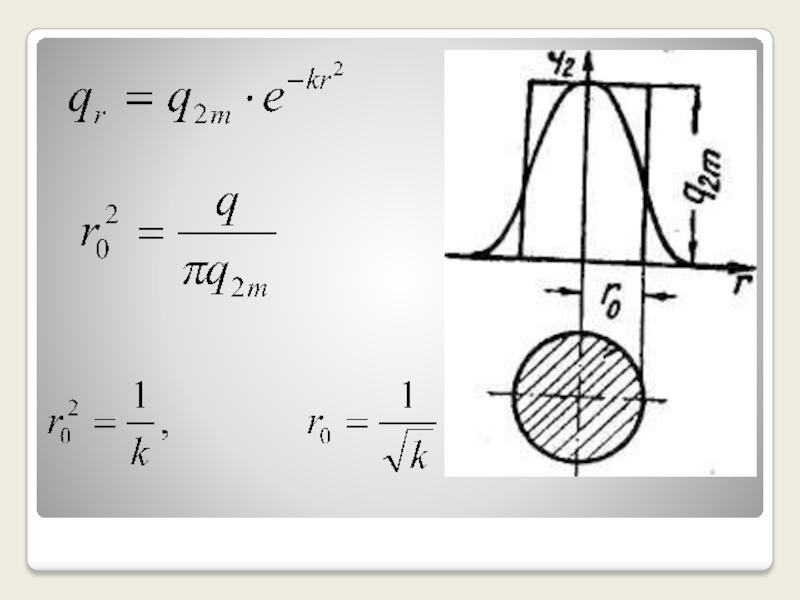

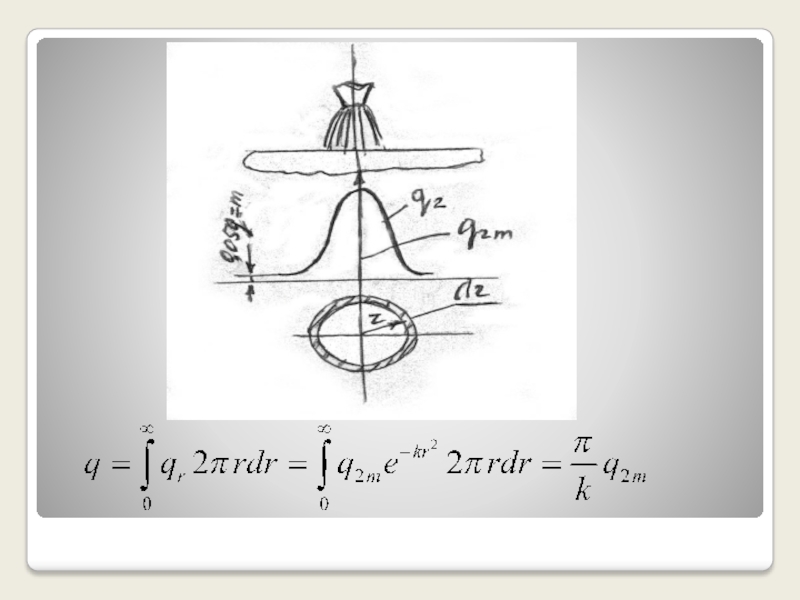

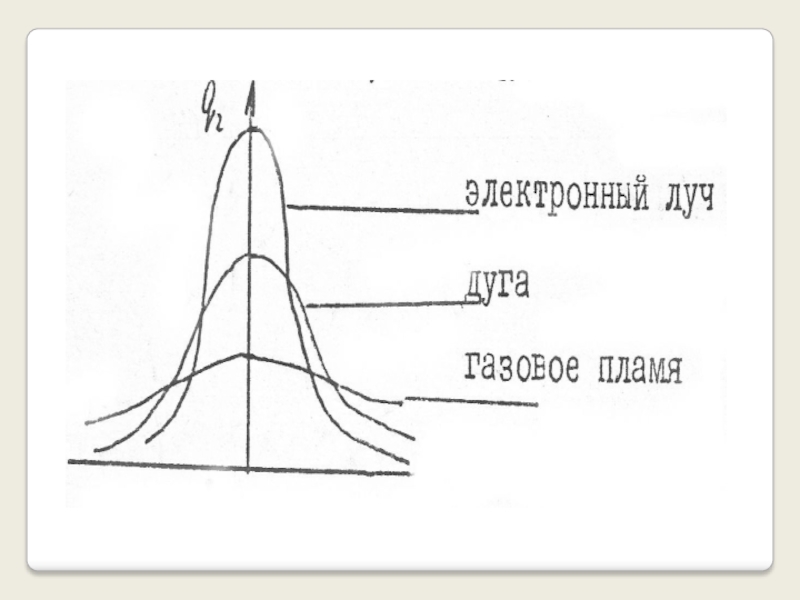

Диаметр пятна нагрева дуги
Слайды и текст этой презентации

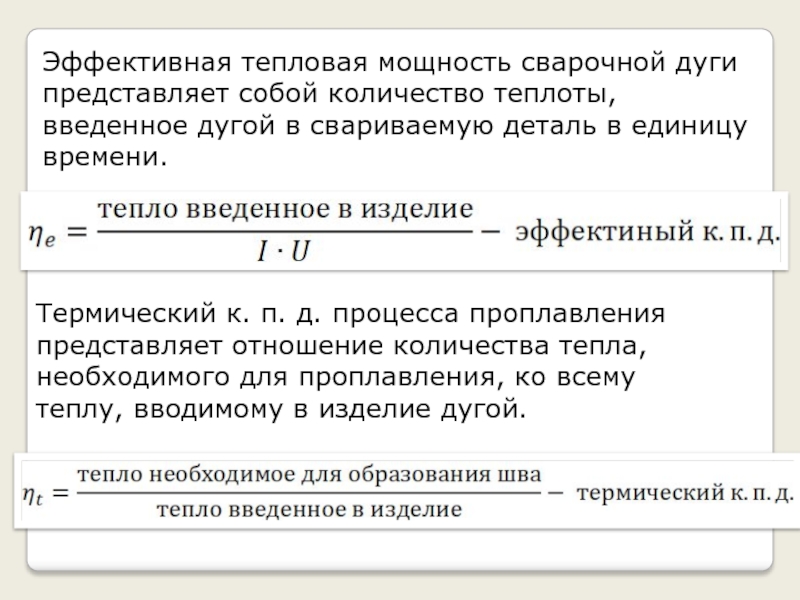

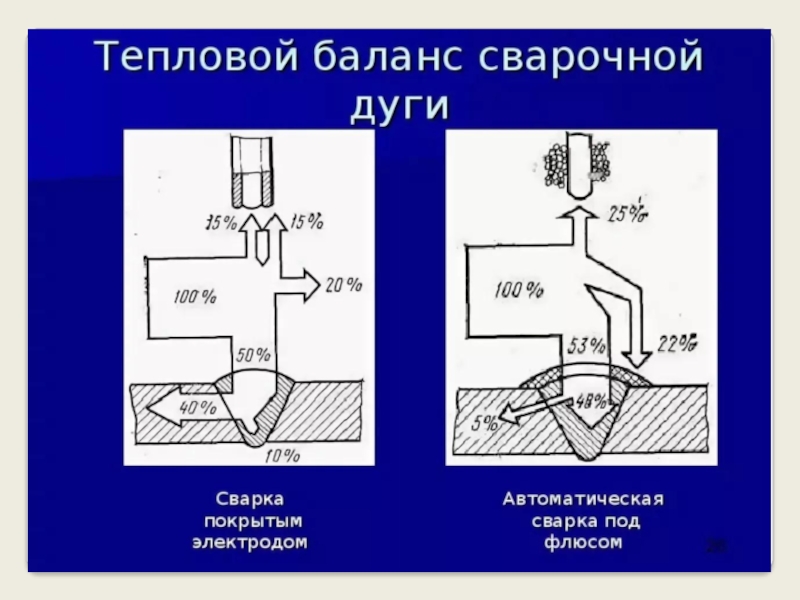

Слайд 15Эффективная тепловая мощность сварочной дуги представляет собой количество теплоты, введенное
дугой в свариваемую деталь в единицу времени.
д. процесса проплавления представляет отношение количества тепла, необходимого для проплавления, ко всему теплу, вводимому в изделие дугой.

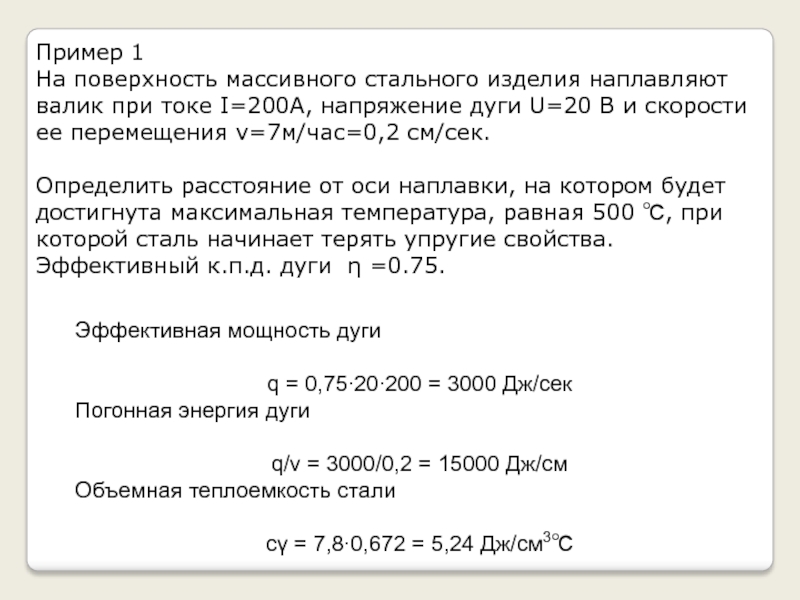

Слайд 18Пример 1
На поверхность массивного стального изделия наплавляют валик при токе
I=200А, напряжение дуги U=20 В и скорости ее перемещения v=7м/час=0,2
см/сек.Определить расстояние от оси наплавки, на котором будет достигнута максимальная температура, равная 500 ℃, при которой сталь начинает терять упругие свойства.
Эффективный к.п.д. дуги η =0.75.
Эффективная мощность дуги
q = 0,75∙20∙200 = 3000 Дж/сек
Погонная энергия дуги
q/v = 3000/0,2 = 15000 Дж/см
Объемная теплоемкость стали
cγ = 7,8∙0,672 = 5,24 Дж/см3℃

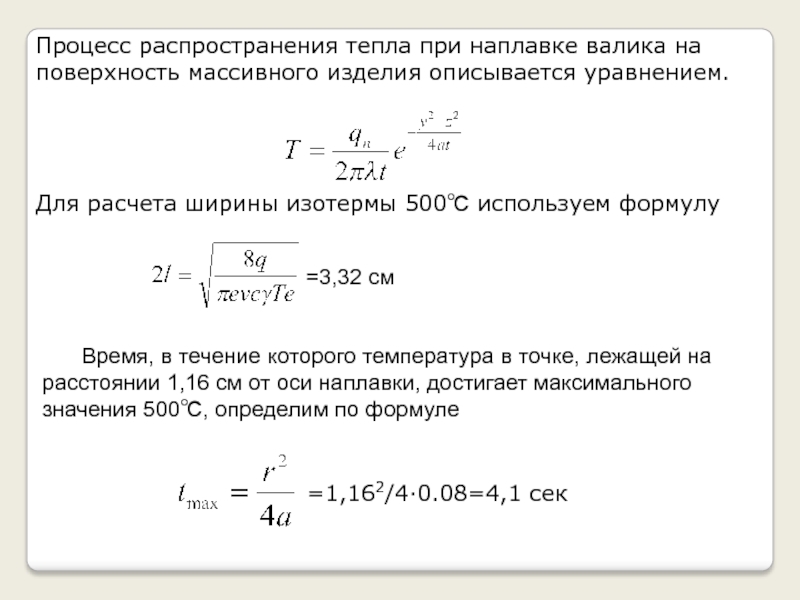

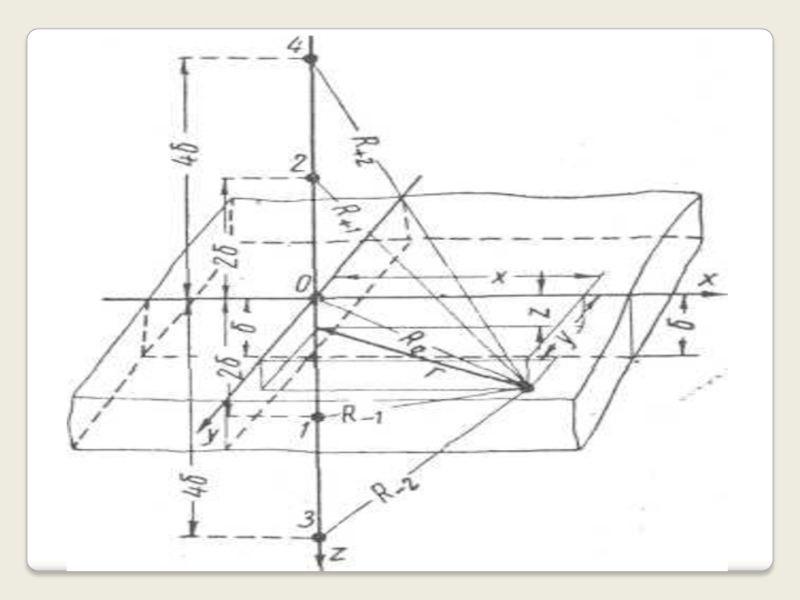

Слайд 19Процесс распространения тепла при наплавке валика на поверхность массивного изделия
описывается уравнением.
Для расчета ширины изотермы 500℃ используем формулу
=3,32 см
Время, в
течение которого температура в точке, лежащей на расстоянии 1,16 см от оси наплавки, достигает максимального значения 500℃, определим по формуле=1,162/4∙0.08=4,1 сек
