Содержание

*1. Загальні відомості про бортовий ТКЗ.2. Принципи побудови бортових ТКЗ.3. Типовий комплекс зв'язку винищувача.4. Застосування ТКЗ винищувача.Навчальна та виховна метаОзнайомити із призначенням, складом і основними характеристиками типового комплексу зв'язку (ТКЗ).Засвоїти принципи

Слайды и текст этой презентации

Слайд 1*
Розділ IV
“Експлуатація і ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних

ракет”

Тема 4. “Типовий бортовий комплекс зв'язку“


Доцент кафедри
кандидат

технічних наук, доцент Войчук В. А.

Київ 2012

НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ
Житомирський військовий інститут ім. С.П.Корольова
Кафедра бойових авіаційних комплексів та радіотехнічного забезпечення

*Розділ IV“Експлуатація і ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних ракет” Тема 4. “Типовий бортовий комплекс зв'язку“

Слайд 2*
1. Загальні відомості про бортовий ТКЗ.
2. Принципи побудови бортових ТКЗ.
3.

Типовий комплекс зв'язку винищувача.
4. Застосування ТКЗ винищувача.

Навчальна та виховна мета
Ознайомити

із призначенням, складом і основними характеристиками типового комплексу зв'язку (ТКЗ).
Засвоїти принципи побудови та основи бойового застосування і технічної експлуатації ТКЗ.
3. Виховувати у студентів – майбутніх фахівців авіації Повітряних Сил ЗСУ самостійність, творчу ініціативу, наполегливість та високу відповідальність за якісну організацію технічної експлуатації та вміле бойове застосування бортових засобів радіозв'язку.

Навчальні питання

*1. Загальні відомості про бортовий ТКЗ.2. Принципи побудови бортових ТКЗ.3. Типовий комплекс зв'язку винищувача.4. Застосування ТКЗ винищувача.Навчальна

Слайд 3Контрольні завдання (ТКЗ)
Розшифруйте терміни “автоматичний” і “автоматизований” (1 бал).
Розшифруйте термін

“групові дії винищувачів” (1 бал).
Складіть циклограми обміну інформацією і визначте

потрібне положення перемикачів ієрархії і режиму для кожного з літаків автономних пар №1 і №2 (1 бал).
Складіть циклограму обміну інформацією і визначте потрібне положення перемикачів ієрархії і режиму для кожного з літаків автономної групи з 4-х літаків (1 бал).
Опишіть тактичну обстановку на індикаторі прямого бачення (ІПБ) літака №1 групи з 4-х літаків, представлену на слайді №24 (1 бал).
Відобразіть і опишіть тактичну обстановку на ІПБ літака командира підпорядкованої групи №2 об'єднаної групи (слайд №49) з 4-х літаків (1 бал).
Відобразіть і опишіть тактичну обстановку на ІПБ літака №3 підпорядкованої групи №2 зі складу об'єднаної групи (слайд №49) з 4-х (1 бал).
Поясніть, чому потужність передавачів радіостанцій Р-800Л1 і Р-800Л2 відносяться як 1:4, а не однакова (1 бал).

Примітка. Мінімальна сума балів по цій темі для отримання позитивної оцінки – 3.0.
Максимальна сума зарахованих балів по темі – 5.0.

Контрольні завдання (ТКЗ)Розшифруйте терміни “автоматичний” і “автоматизований” (1 бал).Розшифруйте термін “групові дії винищувачів” (1 бал).Складіть циклограми обміну

Слайд 4*
Призначення і склад бортового ТКЗ

Бортовий типовий комплекс зв'язку (ТКЗ) призначений

для максимального розвантаження екіпажу шляхом автоматизації процесів організації радіообміну інформацією:


між літальними апаратами при веденні автономних та групових дій,
літальних апаратів з пунктами управління.

1. Загальні відомості про бортовий ТКЗ

Призначення ТКЗ


*Призначення і склад бортового ТКЗ			Бортовий типовий комплекс зв'язку (ТКЗ) призначений для максимального розвантаження екіпажу шляхом автоматизації процесів

Слайд 5*
Характер інформації і організація обміну інформацією
Характер інформації:
- навігаційна обстановка;
- бойова

обстановка;
- забезпечення групових дій;
- забезпечення наведення літака;
- стан бортових систем;
-

нештатна ситуація.
Напрямки обміну інформацією:
- літак – літак;
- ПУ – літак.
Способи передачі інформації:
- мовні повідомлення;
- кодовані повідомлення.



*Характер інформації і організація обміну інформацією			Характер інформації:- навігаційна обстановка;- бойова обстановка;- забезпечення групових дій;- забезпечення наведення літака;-

Слайд 6*
Склад ТКЗ
1. Каналоутворюючий пристрій (КУП) у складі:
- радіостанції для обміну

мовною інформацією в УКХ і КХ діапазонах,
- радіостанції для

обміну телекодовою інформацією в УКХ і КХ діапазонах.
2. Апаратура закриття інформації (АЗІ).
3. Засоби мовної інформації (ЗМІ) у складі:
- авіагарнітура (АГ) екіпажу,
- мовний інформатор (МІ) для відтворення телекодових повідомлень.
4. Кінцева апаратура передачі даних (КАПД).
5. Пристрої внутрішнього зв'язку і комутації (ПВЗК).
6. Спеціалізована ЕОМ з пристроєм вводу даних для організації обміну телекодовою інформацією.
Спряжені системи:
1. Засоби відображення інформації (ЗВІ): індикатор на лобовому склі (ІЛС) та індикатор прямого бачення (ІПБ) для відображення тактичної обстановки.
2. Датчики аварійних ситуацій (ДАС).
3. Пілотажно-навігаційний комплекс (ПНК).
4. Вбудована система контролю (ВСК).


*Склад ТКЗ1. Каналоутворюючий пристрій (КУП) у складі:	- радіостанції для обміну мовною інформацією в УКХ і КХ

Слайд 7*
Задачі, що вирішує ТКЗ

Забезпечення зовнішнього телефонного радіозв'язку в УКХ і

КХ діапазонах у відкритому та закритому режимах.
Автоматичний та автоматизований обмін

телекодовою інформацією.
Прослуховування аварійних сигналів від системи оповіщення та аварійного приймача УКХ діапазону, автоматична передача на КП аварійних повідомлень.
Внутрішній телефонний зв’язок та зв’язок з обслуговуючим наземним персоналом.
Прослуховування мовних і телеграфних сигналів спряжених систем і пристроїв.

*Задачі, що вирішує ТКЗ				Забезпечення зовнішнього телефонного радіозв'язку в УКХ і КХ діапазонах у відкритому та закритому режимах.Автоматичний

Слайд 8*
А. Обмін мовною інформацією



*А. Обмін мовною інформацією

Слайд 9*
Б. Обмін даними (телекодовою інформацією)


*	Б. Обмін даними (телекодовою інформацією)

Слайд 10*
Обмін мовною інформацією здійснюється шляхом її передачі та прийому в

напівдуплексному режимі і включає:
- збір інформації від

усіх джерел,
- кодування і декодування інформації,
- передачу і прийом інформації,
- розподілення інформації.
Особливості передачі даних:
- режим автоматичний або автоматизований,
- використовується обмежена кількість стандартних повідомлень (із змінними цифровими даними),
- передача кодограмами (блоки кодограми – синхронізація, службова інформація, дані).
Технічне забезпечення функціонування ТКЗ включає:
- каналізацію інформації (радіостанції, ПВЗК).
- попередню обробку сигналів (АЗІ, КАПД),
- обробку і розподілення інформації (ЕОМ),
- управління комплексом (ЕОМ),
- контроль стану комплексу (ЕОМ).


2. Принципи побудови бортових ТКЗ

Особливості побудови бортових ТКЗ


*Обмін мовною інформацією здійснюється шляхом її передачі та прийому в напівдуплексному режимі і включає:   -

Слайд 11*
Структура ТКЗ
Зовнішній обмін відкритою чи закритою мовною інформацією забезпечують АГ

екіпажу, ПВЗК, АЗІ та каналоутворюючий пристрій (КУП) у складі УКХ

і КХ радіостанцій.
Стандартні мовні повідомлення всередині ТКЗ створюються МІ по командам ЕОМ і сприймаються через телефони АГ.
Зовнішній обмін закритою телекодовою інформацією забезпечують ЕОМ, КАПД, АЗІ та УКХ і КХ радіостанції. Інформація екіпажу видається через ЗВІ.
В УКХ діапазоні зовнішній обмін мовною та телекодовою інформацією здійснюється одночасно двома радіостанціями, в КХ діапазоні послідовно одною радіостанцією.
*Структура ТКЗЗовнішній обмін відкритою чи закритою мовною інформацією забезпечують АГ екіпажу, ПВЗК, АЗІ та каналоутворюючий пристрій (КУП)

Слайд 12*
Обмін мовною інформацією (режим Тлф)
Передача і прийом інформації здійснюються через

каналоутворюючий пристрій (УКХ і КХ р/ції) і пристрій внутрішнього зв'язку

та комутації.
Захист інформації з гарантованою стійкістю здійснюється апаратурою захисту інформації.
Джерела мовної інформації – авіагарнітура (мікрофон), мовний інформатор, спряжені системи (автоматичний радіокомпас АРК, радіотехнічна система ближньої навігації РСБН, станція попередження про опромінювання СПО, тощо).
Ручне управління здійснюється відповідними органами ПУ і кнопкою РАЦІЯ. Команди ручного управління радіостанціями:
діапазон хвиль;
номер робочого каналу;
управління захистом інформації;
управління подавлювачем шумів;
регулювання гучності;
вибір режиму Прд (передача) або Прм (прийом).


*Обмін мовною інформацією (режим Тлф)Передача і прийом інформації здійснюються через каналоутворюючий пристрій (УКХ і КХ р/ції) і

Слайд 13*
Організація обміну мовною інформацією
Дії екіпажу при організації обміну мовною інформацією:
Ручний

вибір діапазону радіохвиль (КХ – УКХ).
Ручний вибір одного з 20

попередньо настроєних каналів.
Ручний перехід на резервну радіостанцію.
Ручне управління каналом обміну (органи: гучність, подавлювач ПШ, аварійний приймач АП, АРК, РСБН).
Ручний вибір режиму захисту і ручне управління режимом захисту (органи: № радіоканалу, № ключа).
Ручне управління напрямком каналізації інформації (кнопка РАЦІЯ).
*Організація обміну мовною інформацією	Дії екіпажу при організації обміну мовною інформацією:Ручний вибір діапазону радіохвиль (КХ – УКХ).Ручний вибір

Слайд 14Обмін інформацією в режимі Тлк
В режимі Тлк (телекод) обмін здійснюється

з використанням формулярів стандартних повідомлень.
Стандартне повідомлення (команда) екіпажу включає:
зміст повідомлення

(текст і цифрові дані);
спосіб доведення інформації екіпажу (через ІЛС, ІПБ, МІ).
Отримання повідомлення екіпаж підтверджує кнопкою КВИТАНЦИЯ.
Телекодова інформація для спряжених систем видається у вигляді кодограми 32-розрядними словами послідовним кодом.
Організація обміну інформацією (циклограма):
обмін інформацією в групі на однаковій частоті (fОГ - в межах об'єднаної групи, fГі - в межах і-ї групи, fКП - з командним пунктом), розподіл абонентів групи у часі;
принцип обміну: запит (командир) – відповідь (підлеглий);
запит (передача даних) від командира – адресний;
відповідь (передача даних) підлеглими – циркулярна (всім);
порядок обміну інформацією в групі ієрархічний;
порядок обміну в часі визначається циклограмою;
тривалість повного циклу обміну інформацією залежить від складу групи.

Обмін інформацією в режимі ТлкВ режимі Тлк (телекод) обмін здійснюється з використанням формулярів стандартних повідомлень.Стандартне повідомлення (команда)

Слайд 15*
Формуляр
Для передачі інформації застосовується обмежене число формулярів. Формуляр складаються із:


незмінної змістовної частини,
змінних цифрових даних.
Номер формуляру визначає:
- джерело і споживача

інформації (ЕОМ, КП, пілотажно-навігаційний ПНК, система управління озброєнням СУО, оператор);
- об'єм інформації і її різновид (стандартні команди, аварійне донесення, польотні дані, повітряна обстановка, цілерозподіл, тощо),
- порядок формування для передачі і порядок обробки при прийомі,
- приорітет,
- канал передачі,
- режим роботи (ОГ, АГ, пара або черговий прийом).
*ФормулярДля передачі інформації застосовується обмежене число формулярів. Формуляр складаються із: незмінної змістовної частини,змінних цифрових даних.		Номер формуляру визначає:-

Слайд 16*
Приклад набору формулярів:

*Приклад набору формулярів:

Слайд 17*
Приклад способів доведення стандартних повідомлень екіпажу
Перечень стандартных команд

*Приклад способів доведення стандартних повідомлень екіпажуПеречень стандартных команд

Слайд 19*
Стандартне повідомлення (команда) екіпажу
Номером формуляру визначається текст повідомлення і спосіб

його доведення до екіпажу (ІЛС, ІПВ чи МІ).
По каналу зв'язку

передається тільки номер формуляру і відповідні цифрові дані.
На ІЛС відображається оперативна інформація (курс, висота, швидкість, дальність, тощо).
На ІПБ відображається тактична обстановка.
МІ видає в телефони стандартні повідомлення.
При надходженні чергового повідомлення на ІЛС видається блимаюча мітка ТЛК. Кнопкою КВИТАНЦИЯ підтверджується отримання повідомлення і знімається мітка ТЛК.
*Стандартне повідомлення (команда) екіпажуНомером формуляру визначається текст повідомлення і спосіб його доведення до екіпажу (ІЛС, ІПВ чи

Слайд 20*
Приклади стандартних повідомлень
Зміст повідомлення

Координати цілі ХXX, YYY
Вам ешелон НHH
Проліт лінії

фронту заборонено
Аеродром № Х заражено
Передаю управління КП № Х зв’язок

каналом № YY

Вигляд повідомлення і засіб його видачі
ЦЕЛЬ ХХХ YYY (ІЛС, ІПБ)
ВАМ ЭШЕЛ ННН (ІЛС)
ПРОЛЁТ ЛИНИИ ФРОНТА ЗАПРЕЩЁН (МІ)
АЭР Х ЗАРАЖ (ІЛС, ІПБ, МІ)
УПР ПУ Х СВ YY (ІЛС)

*Приклади стандартних повідомленьЗміст повідомленняКоординати цілі ХXX, YYYВам ешелон НHHПроліт лінії фронту 	забороненоАеродром № Х зараженоПередаю управління КП

Слайд 21*
Організація обміну телекодовою інформацією
А. Ручним управлінням здійснюється:
перехід до групових дії

командою командира по каналу передачі мовної інформації;
вибір свого місця (рівня)

в ієрархії групи (перемикач КТО Я);
вибір режиму обміну (ОГ, АГ, пара, черговий прийом на частотах зв'язку з КП, міжгрупової взаємодії, всерединігрупової взаємодії);
підтвердження отримання команди (квитанція).
Б. Автоматичним управлінням здійснюється:
вибір виду циклограми (ОГ, АГ, пара, КП);
вибір змісту формуляру (відповідно характеру завдання і етапу його виконання);
формування стандартних повідомлень;
позачергова видача аварійного повідомлення на КП спочатку в УКХ діапазоні на аварійній частоті, потім в КХ діапазоні;
вибір змісту стандартного аварійного повідомлення – характер аварійної ситуації і поточні польотні дані.

*Організація обміну телекодовою інформацією		А. Ручним управлінням здійснюється:перехід до групових дії командою командира по каналу передачі мовної інформації;вибір

Слайд 22*
Варіант циклограми для ОГ з 3-х груп по 3 літака

*Варіант циклограми для ОГ з 3-х груп по 3 літака

Слайд 23*
Послідовність (часовий графік) обміну інформацією
ЗК1 – запит командира групи №1

з адресом А1 на частоті міжгрупового обміну fОГ.
ВК1 – відповідь

командира групи №1 на частоті міжгрупового обміну fОГ циркулярна - приймають КОГ і решта КГ.
ЗК2 – запит командира групи №2 з адресом А2 на частоті міжгрупового обміну fОГ.
ВК2 – відповідь командира групи №2 на частоті міжгрупового обміну fОГ циркулярна - приймають КОГ і решта КГ.
ЗКП – запит КП командиром ОГ на частоті fКП.
ВКП – відповідь КП командиру ОГ на частоті fКП.
ЗЛ1 – запит командиром і-ї групи літака №1 своєї групи з адресом А1 на частоті всерединігрупового обміну цієї групи fГі.
ВЛ1 – відповідь літака №1 на частоті всерединігрупового обміну і-ї групи fГі циркулярна - приймають КГі і решта літаків цієї групи.
ЗЛ2 – запит командиром і-ї групи літака №2 своєї групи з адресом А2 на частоті всерединігрупового обміну цієї групи fГі.
ВЛ2 – відповідь літака №2 на частоті всерединігрупового обміну і-ї групи fГі циркулярна - приймають КГі і решта літаків цієї групи.
Примітка. Всерединігруповий обмін інформацією здійснюється одночасно у всіх групах, але в кожній групі на своїй частоті всерединігрупового обміну fГі.
*Послідовність (часовий графік) обміну інформацієюЗК1 – запит командира групи №1 з адресом А1 на частоті міжгрупового обміну

Слайд 24*
Тактична обстановка на ІПБ
літак №2 своєї групи
група №3 з 4-х

своїх літаків
ціль №5
ціль, отримана від старшого і не ідентифікована, якій

присвоєно №2

ціль, отримана від підлеглого і не ідентифікована, їй присвоєно №6

ціль №1, отримана від ведучого і ідентифікована з ціллю №7 своєї РЛС

літаки свій і чужий з вектором швидкості і лінією висоти


зона виявлення своєї бортової РЛС

масштаб в км

швидкість винищувача в км/год

Тактична обстановка на ІПБ відображається в декартових координатах. Початок координат співпадає з позначкою свого літака, яка завжди знаходиться на відстані ¼ розміру екрану по вертикалі і рівновіддалена від границь екрану по горизонталі. Розміри лінії висоти і вектору швидкості пропорційні параметрам польоту відповідного літака.


*Тактична обстановка на ІПБлітак №2 своєї групигрупа №3 з 4-х своїх літаківціль №5ціль, отримана від старшого і

Слайд 25*
ТКЗ винищувача призначений для:
забезпечення відкритого та закритого з гарантованою стійкістю

радіотелефонного зв'язку з КП та літаками в УКХ і КХ

діапазонах;
забезпечення автоматичного і напівавтоматичного закритого з гарантованою стійкістю та імітозахистом телекодового зв'язку з ПУ автоматизованої системи управління та з іншими літаками в УКХ діапазоні на відстань прямої видимості (до 500 км) і в КХ діапазоні на відстань до 1500 км.
ТКЗ також забезпечує:
прослуховування сигналів в аварійних ситуаціях від мовного інформатора, датчиків спецсигналів і аварійного приймача;
внутрішній телефонний зв’язок та зв'язок з наземним обслуговуючим персоналом.

3. ТКЗ винищувача

Призначення і склад ТКЗ


*	ТКЗ винищувача призначений для:забезпечення відкритого та закритого з гарантованою стійкістю радіотелефонного зв'язку з КП та літаками в

Слайд 26*
Особливості ТКЗ
До телефонного радіозв'язку додано автоматичний та автоматизований обмін телекодовою

інформацією для ведення автономних та напівавтономних групових дій.
Здійснюється закриття інформації

з гарантованою стійкістю та імітозахистом.
Радіозв'язок в межах прямої видимості забезпечують дві УКХ радіостанції, а на МВ і на великих дальностях – КХ радіостанція.
Автоматичне управління комплексом, організація зв'язку, формування і розподілення повідомлень здійснюється програмним методом.
При телекодовому обміні здійснюється перешкодостійке кодування.
Телекодова інформація відображається в СЄІ і частково – мовними повідомленнями.
ТКЗ являється підсистемою бортового радіоелектронного комплексу (обмін інформацією з СУО, ПНК, БКО, СЄІ системою контролю).
*Особливості ТКЗДо телефонного радіозв'язку додано автоматичний та автоматизований обмін телекодовою інформацією для ведення автономних та напівавтономних групових

Слайд 27*
Каналоутворюючий пристрій (радіостанції УКХ діапазону Р-800Л1 і Р-800Л2 та радіостанція

КХ діапазону Р=864Л) допускає одночасну передачу та прийом інформації по

трьом частотним каналам:
в МХ і ДМХ діапазонах - закрита передача інформації в режимах Тлф (телефон) і Тлк (телекод) та в КХ діапазоні  - закритий прийом інформації  в режимі Тлф;
в МХ-ДМХ діапазоні - закрита передача інформації в режимах Тлк (телекод), а в КХ діапазоні  -  в режимі Тлф, та в МХ-ДМХ діапазоні - прийом інформації  в режимі Тлф;
в МХ-ДМХ діапазоні - закрита передача або прийом інформації в режимі Тлф і в КХ діапазоні - в режимі Тлк.

Каналоутворюючий пристрій

*Каналоутворюючий пристрій (радіостанції УКХ діапазону Р-800Л1 і Р-800Л2 та радіостанція КХ діапазону Р=864Л) допускає одночасну передачу та

Слайд 28*
Бортові радіостанції
Бортові УКХ радіостанції метрового і дециметрового діапазонів хвиль призначені

для забезпечення безпошукового і безпідстроєчного телефонного і телекодового зв'язку літальних

апаратів між собою і з наземними пунктами в межах прямої видимості.
Наявність у радіостанцій аварійного приймача забезпечує черговий прийом сигналів на одній з міжнародних аварійних частот 121,5 МГц або 243 МГц.
Радіостанції можуть працювати як автономно (управління з власного пульта управління), так і в комплексі з іншими радіостанціями (управління від інтегрального пульту управління або від спеціалізованої цифрової обчислювальної машини).
Бортова КХ радіостанціїя призначена для забезпечення безпошукового і безпідстроєчного телефонного і телекодового дальнього зв'язку літальних апаратів між собою і з наземними пунктами на малих висотах і за межами прямої видимості.
*Бортові радіостанціїБортові УКХ радіостанції метрового і дециметрового діапазонів хвиль призначені для забезпечення безпошукового і безпідстроєчного телефонного і

Слайд 29*
ТТХ радіостанцій

*ТТХ радіостанцій

Слайд 30УКХ радіостанції Р-800Л1 і Р-800Л2
Кожна радіостанція складається з чотирьох змінних

блоків: прийомопередавача, амортизаційної рами, пульту управління і фільтра нижніх частот.
Прийомопередавач

радіостанції  складається з двох частин:
передавача;
приймача - збудника.
Передавачі радіостанцій містять у своєму складі:
антенний блок (АБ);
підсилювачі потужності (ПП МХ, ПП ДМХ);
модулятор (М);
блок живлення.
Радіостанція Р-800Л2  відрізняється від радіостанції Р-800Л1 тільки передавачем, у якому вжиті заходи підвищення вихідної потужності в діапазоні ДМХ. Також до складу передавача додатково введено підсилювач потужності вихідний ДМХ, а існуючий в радіостанції Р-800Л1 підсилювач потужності ДМХ використовується як підсилювач потужності попередній ДМХ. Крім цього до складу передавача входить більш потужний блок живлення і модернізований антенний блок.
УКХ радіостанції Р-800Л1 і Р-800Л2Кожна радіостанція складається з чотирьох змінних блоків: прийомопередавача, амортизаційної рами, пульту управління і

Слайд 31*

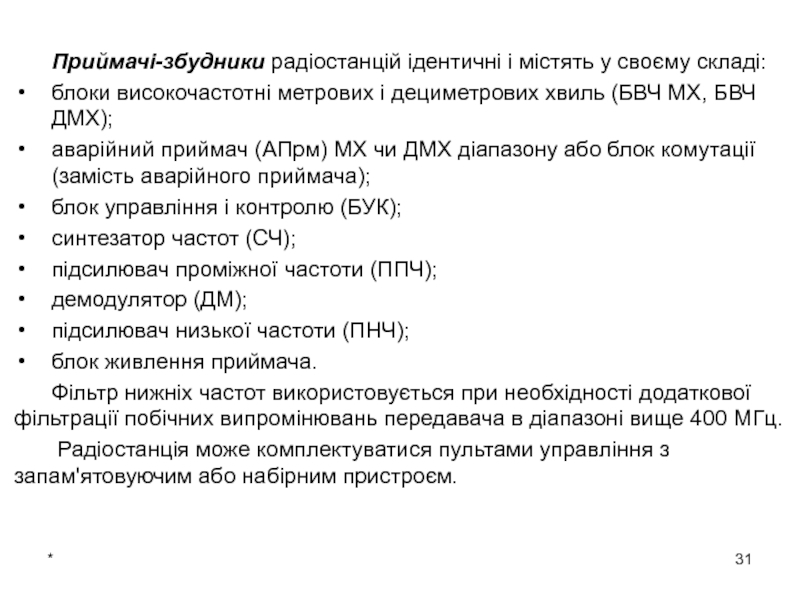

Приймачі-збудники радіостанцій ідентичні і містять у своєму складі:
блоки високочастотні метрових

і дециметрових хвиль (БВЧ МХ, БВЧ ДМХ);
аварійний приймач (АПрм)

МХ чи ДМХ діапазону або блок комутації  (замість аварійного приймача);
блок управління і контролю (БУК);
синтезатор частот (СЧ);
підсилювач проміжної частоти (ППЧ);
демодулятор (ДМ);
підсилювач низької частоти (ПНЧ);
блок живлення приймача.
Фільтр нижніх частот використовується при необхідності додаткової фільтрації побічних випромінювань передавача в діапазоні вище 400 МГц.
Радіостанція може комплектуватися пультами управління з запам'ятовуючим або набірним пристроєм.
*Приймачі-збудники радіостанцій ідентичні і містять у своєму складі:блоки високочастотні метрових і дециметрових хвиль (БВЧ МХ, БВЧ ДМХ);

Слайд 32Особливості побудови УКХ радіостанцій
Радіостанція є симплексною бортовою радіостанцією МХ і

ДМХ діапазонів. Основними особливостями побудови являються:
метод непрямого синтезу сигналу першого

гетеродина з застосуванням дільника зі змінним коефіцієнтом ділення (ДЗКД) і генератора, що управляється напругою (ГУН), який включено в систему фазової автопідстройки (ФАПЧ) по високостабільній опорній частоті;
інтерполяційний метод формування сигналу збудника із селекцією пасивним фільтром, що перестроюється;
використання одного і того ж тракту частотної селекції на прийом (як преселектор сигналу) і передачу (як збудник)
роздільні високочастотні тракти приймача і підсилювачі потужності передавача в діапазонах МХ і ДМХ;
підсилення модульованих коливань в передавальному тракті;
використання принципу термокомпенсації кварцових генераторів на відміну від принципу термостатування, який застосовувався в радіостанціях попередньої розробки;
автоматизований контроль всіх основних пристроїв, трактів і систем;
можливість автоматичного управління радіостанцією командами ЦОМ;
застосування тільки електронних пристроїв комутації і плавної перестройки;
сучасна елементна база.
Особливості побудови УКХ радіостанційРадіостанція є симплексною бортовою радіостанцією МХ і ДМХ діапазонів. Основними особливостями побудови являються:метод непрямого

Слайд 33


*
Структурна схема УКХ радіостанцій


*Структурна схема УКХ радіостанційfРfР

Слайд 34*
Формування сітки частот.
Високостабільна сітка частот для приймального і передавального трактів

формується цифровим синтезатором частоти (СЧ).
Синтезатором визначаються найважливіші характеристики радіостанції:


діапазон робочих частот, дискретність сітки і стабільність сітки частот,
час готовності радіостанції, час перестройки з однієї частоти на іншу,
параметри вибірковості (частотної селекції) приймача і паразитної частотної модуляції передавача.
Вихідний високочастотний сигнал синтезатора використовується:
як напруга частоти fГ першого гетеродину приймального тракту,
в якості вхідної напруги частоти fР збудника.
Перестройка синтезатора з однієї частоти на іншу забезпечується системою управління і контролю БУК. Сигнал управління частотою у вигляді паралельного коду використовується безпосередньо для перестройки синтезатора, а після перетворення з цифрової в аналогову форму - для перестройки преселектора приймального тракту, який є фільтром збудника, що перестроюється одночасно.
Опорний генератор синтезатора працює на частоті fОГ = 3200 кГц.
Синтезатор частоти виконаний у вигляді окремого блоку.

Принцип дії радіостанції

*Формування сітки частот.Високостабільна сітка частот для приймального і передавального трактів формується цифровим синтезатором частоти (СЧ). Синтезатором визначаються

Слайд 35*
Приймальний тракт складається з основного і аварійного приймачів. До складу

основного приймача входять преселектори і перетворювачі частоти МХ і ДМХ

діапазонів, які розміщені відповідно у блоці БВЧ МХ і у блоці БВЧ  ДМХ, підсилювач проміжної частоти (ППЧ), демодулятор (ДМ) і підсилювач низької частоти (ПНЧ). Радіостанція може поставлятися з аварійним приймачем (АП) МХ, АП ДМХ або без аварійного приймача.
Приймальний тракт призначений для попередньої селекції і перетворення сигналу по частоті, підсилення й основної селекції на проміжній частоті, детектування і післядетекторної обробки.
Попередня селекція сигналу здійснюється спочатку за допомогою спільних для основного й аварійного приймачів фільтру нижніх частот (ФНЧ), потім за допомогою фільтра блоку високих частот (БВЧ), що перестроюється (у БВЧ МХ або у БВЧ ДМХ). Перестройка цього фільтру здійснюється вихідною напругою матриці електронної перестройки.

Робота в режимі ПРИЙОМ.
Приймальний тракт складається з основного і аварійного приймачів. До складу основного приймача входять преселектори і перетворювачі частоти МХ і ДМХ діапазонів, які розміщені відповідно у блоках БВЧ МХ і БВЧ ДМХ, підсилювач проміжної частоти (ППЧ), демодулятор (ДМ) і підсилювач низької частоти (ПНЧ). Радіостанція може поставлятися з аварійним приймачем (АП) МХ, АП ДМХ або без нього.
Приймальний тракт призначений для попередньої селекції і перетворення сигналу по частоті, підсилення й основної селекції на проміжній частоті, детектування і післядетекторної обробки.
Попередня селекція сигналу здійснюється спочатку за допомогою спільних для основного й аварійного приймачів фільтру нижніх частот (ФНЧ), потім за допомогою фільтра блоку високих частот (БВЧ), що перестроюється (у БВЧ МХ або у БВЧ ДМХ). Перестройка цього фільтру здійснюється вихідною напругою синтезатора.
Після селекції і підсилення в ППЧ демодулятором (ДМ) виділяється модулююча напруга. З виходу ПНЧ вона видається споживачам.

*Приймальний тракт складається з основного і аварійного приймачів. До складу основного приймача входять преселектори і перетворювачі частоти

Слайд 36*
Приймальний тракт складається з основного і аварійного приймачів. До складу

основного приймача входять преселектори і перетворювачі частоти МХ і ДМХ

діапазонів, які розміщені відповідно у блоці БВЧ МХ і у блоці БВЧ  ДМХ, підсилювач проміжної частоти (ППЧ), демодулятор (ДМ) і підсилювач низької частоти (ПНЧ). Радіостанція може поставлятися з аварійним приймачем (АП) МХ, АП ДМХ або без аварійного приймача.
Приймальний тракт призначений для попередньої селекції і перетворення сигналу по частоті, підсилення й основної селекції на проміжній частоті, детектування і післядетекторної обробки.
Попередня селекція сигналу здійснюється спочатку за допомогою спільних для основного й аварійного приймачів фільтру нижніх частот (ФНЧ), потім за допомогою фільтра блоку високих частот (БВЧ), що перестроюється (у БВЧ МХ або у БВЧ ДМХ). Перестройка цього фільтру здійснюється вихідною напругою матриці електронної перестройки.

Перше перетворення частоти прийнятого сигналу здійснюється у відповідних пристроях БВЧ  МХ або БВЧ ДМХ. Далі сигнали надходять в ППЧ, при чому сигнали першої проміжної частоти (55 МГц) ДМХ діапазону переносяться тут у частоту 25 МГц шляхом змішування з сигналом другого гетеродину (30 МГц). Необхідні смуги пропускання (вузька або широка) і ослаблення сигналів сусідніх каналів забезпечуються монолітними кварцовими фільтрами. Після фільтрації здійснюється ще одне перетворення сигналу по частоті. Основне підсилення сигналу відбувається на частоті 128 кГц. Сигнали класів випромінювання А1, А3 детектуються амплітудним детектором і через ПНЧ надходять на вихід. Демодуляція сигналів класу випромінювання F3 здійснюється  частотним дискримінатором, а класу F1- окремим демодулятором, що реалізує фільтровий спосіб виділення сигналів.

*Приймальний тракт складається з основного і аварійного приймачів. До складу основного приймача входять преселектори і перетворювачі частоти

Слайд 37*
Робота в режимі ПЕРЕДАЧА.
Збудник забезпечує формування сигналу на робочій частоті

і його модуляцію або маніпуляцію в класах випромінювання F3 або

F1 відповідно. Елементи збудника розміщені у БВЧ  МХ і БВЧ ДМХ. Частота сигналу збудника fЗб утворюється як сума або як різниця частоти синтезатора fГУН і частоти генератора зсуву fЗс, чисельно рівної першій проміжній частоті приймального тракту (25 МГц у МХ і 55 МГц у ДМХ).
У діапазоні МХ (100...149,975 МГц) і в діапазоні ДМХ1 (220...299,975 МГц) fЗб = fГУН - fЗс, а в діапазоні ДМХ2 (300...399,975 МГц) fЗб = fГУН + fЗс.
Сформований у збуднику сигнал робочої частоти fР =fЗб надходить у передавальний тракт, до складу якого входять підсилювачі потужності (ПП МХ та ПП ДМХ) і модулятор (М). У передавальному тракті здійснюється підсилення сигналу за потужністю, а при роботі радіостанції в класах випромінювання А3 або А1 - його амплітудна модуляція або маніпуляція. Високочастотний сигнал через антенний блок (АБ), що здійснює комутації режимів ПРИЙОМ-ПЕРЕДАЧА і діапазонів МХ-ДМХ, надходить в антену.
Частотна модуляція чи маніпуляція здійснюється у збуднику.

*Робота в режимі ПЕРЕДАЧА.Збудник забезпечує формування сигналу на робочій частоті і його модуляцію або маніпуляцію в класах

Слайд 38Управління радіостанцією.
Управління здійснюється від спеціалізованої ЦОМ або автономного ПУ.
Управління

радіостанцією полягає в настроюванні її на задану частоту, у виборі

потрібного класу випромінювання (А1, А3, F1 або F3), у виборі режиму роботи ПЕРЕДАЧА, ПРИЙОМ або КОНТРОЛЬ. Система управління й контролю визначає також програму контролю, формує стимулюючі сигнали, вимірює чутливість приймального тракту в класі А3, потужність передавального тракту та коефіцієнт амплітудної модуляції в класі випромінювання А3 при короткочасному (до 50 мс) виході радіостанції на випромінювання і контролює наявність захоплення системи ФАПЧ в синтезаторі. Датчики контролю і генератори стимулюючих сигналів розміщені у всіх основних пристроях і трактах радіостанції. Система формує узагальнений сигнал про стан радіостанції в цілому за принципом "справна - несправна".
Система живлення радіостанції розділена на два функціональних вузли - блок живлення приймача і блок живлення передавача. Вона забезпечує радіостанцію електроенергією від бортової мережі постійного струму напругою +27В. Працездатність радіостанції зберігається при напрузі бортової мережі 18...31В.

*

Управління радіостанцією.Управління здійснюється від спеціалізованої ЦОМ або автономного ПУ. Управління радіостанцією полягає в настроюванні її на задану

Слайд 39*
Управління роботою ТКЗ
А. Обмін мовною інформацією.
Управління здійснюється вручну органами об'єднаного

пульту управління (лівий борт) та кнопкою РАЦИЯ чи РАДІО (на

ручці управління двигунами РУД).
Сектори пульту:
СА – управління спецапаратурою,
КВ – управління короткохвильовою радіостанцією,
УКВ – управління ультракороткохвильовою радіостанцією.



*Управління роботою ТКЗ		А. Обмін мовною інформацією.Управління здійснюється вручну органами об'єднаного пульту управління (лівий борт) та кнопкою РАЦИЯ

Слайд 40*
Б. Обмін телекодовою інформацією.
Управління автоматичне командами спеціалізованої ЕОМ та вручну

кнопкою КВИТАНЦИЯ після отримання кожного ТЛК повідомлення.
Вибір потрібного алгоритму управління

здійснюється вручну перемикачами КТО Я (КОГ - ВДЩ - ВДМ) та РЕЖИМ (Откл - ГД - НАВЕД - ПАРА 1 - ПАРА 2) пульту управління (правий борт).
Ієрархічне положення в групі:
КОГ – командир об'єднаної групи; ВДЩ – командир групи у складі об'єднаної групи або командир автономної групи або ведучий пари; ВДМ – решта літаків.
Режим обміну інформацією: Откл – черговий прийом, ГД – групові дії у складі об'єднаної або автономної групи, НАВЕД – прийом команд наведення винищувача на ціль наземною автоматизованою системою, ПАРА 1 та ПАРА 2 – групові дії у складі першої або другої пари.
Перехід до групових дій здійснюється вручну по мовній команді.
*		Б. Обмін телекодовою інформацією.Управління автоматичне командами спеціалізованої ЕОМ та вручну кнопкою КВИТАНЦИЯ після отримання кожного ТЛК повідомлення.Вибір

Слайд 41*
Положення перемикачів КТО Я та РЕЖИМ
1. В автономній парі літаків:


ведучого - ПАРА 1 і ВДЩ першої пари та ПАРА

2 і ВДЩ другої пари,
ведомого – ОТКЛ і ВДМ.
2. В автономній групі (ланка):
ведучого – ГД і ВДЩ,
решти літаків – ОТКЛ і ВДМ.
3. В об'єднаній групі (ескадрилья):
командира об'єднаної групи – ГД і КОГ,
командирів підпорядкованих груп – ОТКЛ і ВДЩ,
решти літаків – ОТКЛ і ВДМ.

Положення перемикачів пульту ТКЗ (правий борт) для обміну інформацією:

*Положення перемикачів КТО Я та РЕЖИМ1. В автономній парі літаків: ведучого - ПАРА 1 і ВДЩ першої

Слайд 42*
Управління телефонними режимами
здійснюється органами об'єднаного пульту управління (ОПУ) лівого борту

і кнопкою РАДИО (чи РАЦІЯ) на РУД.








а) В секторі СА:
-

вимикач СА-ОТКЛ для підключення апаратури засекречування телефонних переговорів до радіоканалу;
- сигнальна лампа червоного кольору, яка попереджує про відключення апаратури засекречування;
- перемикач і цифровий індикатор КЛЮЧ для установки номера робочого ключа апаратури засекречування ;
- перемикач КВ-УКВ для вибору радіостанції, через яку будуть вестись переговори.

*Управління телефонними режимамиздійснюється органами об'єднаного пульту управління (ОПУ) лівого борту і кнопкою РАДИО (чи РАЦІЯ) на РУД.а)

Слайд 43*
б) В секторі КВ:
- перемикач і цифровий індикатор КАНАЛ -

вибір каналу радіостанції КХ діапазону;
- вимикач і регулятор ПШ для

управління подавлювачем шумів;
- регулятор ГРОМКОСТЬ, для вибору потрібного рівня гучності.

в) В секторі УКВ:
- перемикач і цифровий індикатор КАНАЛ - вибір каналу радіостанції МХ-ДМХ діапазону;
- вимикач ПШ для управління подавлювачем шумів;
- перемикач АВАР ПРМ, для відключення прослуховування сигналів аварійного приймача;
- регулятор ГРОМКОСТЬ, для вибору потрібного рівня гучності;
- вимикач РЕЗЕРВ, для використання радіостанції Р800Л2 при відмові Р800Л1;
- вимикач АРК, РСБН для прослуховування сигналів навігаційних пунктів.
*б) В секторі КВ:- перемикач і цифровий індикатор КАНАЛ - вибір каналу радіостанції КХ діапазону;- вимикач і

Слайд 44*
Управління телекодовими режимами
здійснює ЕОМ у відповідності до ієрархії і обраного

режиму обміну.






Перемикач “КТО Я”
Визначає ієрархію у бойовому порядку –

положення КОГ, ВДЩ та ВДМ.
Перемикач “РЕЖИМ” обміну
ОТКЛ - апаратура підключена до МХ-ДМХ радіоканалу и готова до прийому інформації – режим чергового прийому;
ГД (групові дії) – обмін навігаційною інформацією і цілевказанням між літаками і з ПУ в КХ-УКХ діапазонах;
- НАВЕДЕН - апаратура підключена до МХ-ДМХ радіоканалу на частоті, встановленій на ОПУ, радіостанція Р800Л2 використовується для прийому сигналів командного наведення;
ПАРА1 або ПАРА2 - обмін навігаційною інформацією і цілевказанням між літаками при веденні групових дій автономною парою.


*Управління телекодовими режимамиздійснює ЕОМ у відповідності до ієрархії і обраного режиму обміну. Перемикач “КТО Я”	Визначає ієрархію у

Слайд 45*
Прийом стандартних повідомлень
Для прийому стандартних телекодових команд в діапазоні КХ

на правому пульті кабіни перемикач режимів роботи встановити в положення

НАВЕДЕН.
Прийом стандартних телекодових команд в діапазонах МХ-ДМХ (УКХ) здійснюється в решті положень перемикача режимів роботи.
При прийомі стандартної команди с наземного пункту управління:
в телефони льотчика видається текст команди,
на ІЛС блимає повідомлення “ТЛК”,
на ІПБ в режимі ТАКТИКА зображення гасне і з'являється текст команди с цифровими вставками.
Факт прийому команди треба підтвердити натисканням кнопки КВИТАНЦИЯ, при цьому зображення на індикаторах відновиться.
*Прийом стандартних повідомленьДля прийому стандартних телекодових команд в діапазоні КХ на правому пульті кабіни перемикач режимів роботи

Слайд 46Відображення інформації на лобовому склі (ІЛС) при наведенні на ціль

і огляді повітряного простору
Ведучий РЛПК.
Атака в ПНС.
Швидкість, задана

швидкість і тенденція її зміни.
Шкала дальності.
Відмітки цілей в координатах “азимут – дальність”.
Рухома шкала і індекс курсу.
Рухома зона захоплення цілі на супроводження.
Висота, задана висота по висотоміру.
Відмітка свого літака.
Нерухоме перехрестя.
Зона огляду по вертикалі і сектор пошуку.


На ІЛС відображаються плавні (напр., директорна відмітка) і разові (напр., РЛС) команди і локаційна обстановка по інформації від РЛПК або ОЕПС:

Відображення інформації на лобовому склі (ІЛС) при наведенні на ціль і огляді повітряного просторуВедучий РЛПК. Атака в

Слайд 4712. Відмітка наведення і директорна ххх

відмітка.
13. Номер рядку пошуку цілі.
14. Тип ракети.
15.

Зона огляду по горизонталі і ххх ххх сектор пошуку.
16. Інформація про дальність цілі з ххх КП.
17. Підвіски з ракетами.
18. РЛС зондує заданий сектор.
19. Блимаюча позначка ТЛК, яка
ххх сповіщає про отримання ххх ххх ххх чергового стандартного ххх ххх ххх повідомлення (після натискання ххх кнопки КВИТАНЦИЯ відмітка ххх ххх зникає).
20. Відмітка своєї цілі з ознакою ххх її державної приналежності.

*

12. Відмітка наведення і директорна     ххх відмітка. 13. Номер рядку пошуку цілі. 14.

Слайд 48При групових діях здійснюється:
- контроль командиром групи свого положення і

положення своїх ведомих, а також положення ведучих літаків ланок об'єднаної групи;
-

контроль ведучим ланки свого положення і положення своїх ведомих, а також положення командира об'єднаної групи і командирів решти ланок;
- контроль ведомим свого положення в ланці і положення командира своєї ланки;
- аналіз льотчиком тактичної обстановки, що відображається на індикаторі прямого бачення (ІПБ);
- передача від ведомого командиру ланки і від командира ланки командиру групи інформації про одну з виявлених ними цілей;
- розподілення командиром об'єднаної групи цілей між ведучими ланок і своїми ведомими з відображенням на ІПБ у ведучого и ведомого відмітки цілі з лінією висоти і вектором швидкості;
- відображення на ІПБ прийнятої і власної інформації про свої літаки і цілі з масштабним уявленням відносного їх положення та символьними позначками швидкості, висоти і курсу з нумерацією і відмітками, що вказують ціль.
При групових діях здійснюється:- контроль командиром групи свого положення і положення своїх ведомих, а також положення ведучих

Слайд 49*
Відображення інформації у командира об'єднаної групи
Ціль №1 передана з підпорядкованого

літака №2 і не ототожнена.
2. Ціль №6.
3. Ототожнена ціль

№7.
4. Дальність дій по залишку палива.
5. Границя зони виявлення своєї РЛС (дуга) або теплопеленгатора (два промені, умовно показані пунктиром) з центром в точці розташування свого літака.
6. Ціль №2 передана з КП.
7. Ціль №5 передана літаку №3.
8. Швидкість винищувача.
9. Група №3 з 4-х літаків.
10. Літак №3 своєї групи.
11. Літак командира об'єднаної групи (відмітка нерухома).
12. Масштаб.

1


*Відображення інформації у командира об'єднаної групиЦіль №1 передана з підпорядкованого літака №2 і не ототожнена.2. Ціль №6.

Слайд 50*
Група КОГ з 4-х літаків.
Ціль №2.
Ціль від КОГ ототожнена як

ціль №1.
Дальність по залишку палива.
Зона виявлення РЛС
Ціль №4 від КОГ

не ототожнена.
Ціль №5 передана літаку №3.
Швидкість.
Ціль від літака №2 не ототожнена.
Літак командира групи (відмітка нерухома).
Літак №4 групи
Група №2 з 3 літаків.
Масштаб.

Відображення інформації у командира підлеглої групи №3

*Група КОГ з 4-х літаків.Ціль №2.Ціль від КОГ ототожнена як ціль №1.Дальність по залишку палива.Зона виявлення РЛСЦіль

Слайд 51*
1. Ціль №2.
2. Ціль №1, передана командиром групи і ототожнена.
3.

Зона виявлення РЛС.
4. Ціль №4 від командира групи і не

ототожнена.
5. Ціль №3 передана командиру групи.
6. Швидкість.
7. Дальність по залишку палива.
8. Свій літак №2 (відмітка нерухома).
9. Літак №1 командира своєї групи з 4-х літаків.
10. Літаки №№ 3 і 4 своєї групи.




Відображення інформації у ведомого літака №2 групи №3

*1. Ціль №2.2. Ціль №1, передана командиром групи і ототожнена.3. Зона виявлення РЛС.4. Ціль №4 від командира

Слайд 52*
Організація обміну мовною інформацією
Обмін мовною інформацією здійснюється в ручному режимі

з використанням об'єднаного пульту управління (лівий борт), кнопки РАЦИЯ (РАДИО)

та авіагарнітури.
Обмін інформацією здійснюється у відкритому або закритому режимі через командну УКХ радіостанцію або КХ радіостанцію.
Обмін інформацією з наземним обслуговуючим персоналом здійснюється без натискання кнопки РАЦИЯ.
Через телефони авіагарнітури екіпаж сприймає стандартні мовні повідомлення від мовного інформатора і прослуховує сигнали автоматичного радіокомпасу, бортової апаратури РСБН та станції попередження про опромінювання.
*Організація обміну мовною інформацієюОбмін мовною інформацією здійснюється в ручному режимі з використанням об'єднаного пульту управління (лівий борт),

Слайд 53*
Організація обміну даними
Види телекодового обміну інформацією:
Автоматичний обмін інформацією між літаками

в УКХ діапазоні при веденні автономних і напівавтономних бойових дій.
Автоматичний

і автоматизований обмін інформацією між літаками і КП в УКХ і КХ діапазонах.
Автоматична передача на КП в КХ і УКХ діапазонах одного з 10 аварійних сигналів.

Режими автоматичного обміну інформацією:
Групові дії в складі об'єднаної групи (циклограма обміну в ОГ).
Групові дії в складі автономної групи (циклограма обміну в АГ).
Групові дії в складі пари (циклограма обміну в парі).
Черговий прийом.


*Організація обміну даними		Види телекодового обміну інформацією:Автоматичний обмін інформацією між літаками в УКХ діапазоні при веденні автономних і

Слайд 54*
Підготовка до застосування ТКЗ
Забезпечення обміну мовною інформацією
Набрати в запам'ятовуючих пристроях

УКХ радіостанції командного зв'язку робочі частоти командного зв'язку.
Набрати в запам'ятовуючих

пристроях УКХ радіостанції обміну телекодовою інформацією робочі частоти командного зв'язку.
Набрати в запам'ятовуючих пристроях КХ радіостанції робочі частоти командного зв'язку.
Встановити органи об'єднаного пульту управління радіостанціями (лівий борт) у вихідне положення.
Перевірити роботу радіостанцій системою вбудованого контролю.

4. Застосування ТКЗ винищувача


*Підготовка до застосування ТКЗЗабезпечення обміну мовною інформацієюНабрати в запам'ятовуючих пристроях УКХ радіостанції командного зв'язку робочі частоти командного

Слайд 55*
Забезпечення обміну телекодовою інформацією
1. Встановити № ключа для СА.
2. Перемикачами

пульту групових дій (правий борт) кожного з літаків визначити його

місце у бойовому порядку (КТО Я) і режим обміну інформацією (РЕЖИМ).
3. Через блок вводу даних на кожному літаку ввести в ЕОМ:
а) № групи і № літака в групі, кількість взаємодіючих груп і літаків в групі,
б) адресу літака, адреси 3-х КП, № одного з 3-х КП для підтримки зв'язку,
в) 12 робочих частот обміну телекодовою інформацією:
- 3 частоти міжгрупового обміну,
- 3 частоти обміну в середині кожної із груп,
- 3 частоти обміну інформацією з КП,
- 2 частоти (МХ і ДМХ) аварійного зв'язку УКХ радіостанції,
- 1 частоту аварійного зв'язку КХ радіостанції.


*Забезпечення обміну телекодовою інформацією1. Встановити № ключа для СА.2. Перемикачами пульту групових дій (правий борт) кожного з

Слайд 56*
Застосування ТКЗ
Обмін інформацією у складі об'єднаної

групи
Обмін інформацією між КОГ і командирами підлеглих груп КГ (ВДЩ)

ведеться на частотах міжгрупової взаємодії.
Обмін інформацією між КГ (ВДЩ) і підлеглими (ВДМ) ведеться на частотах всерединігрупової взаємодії.
Обмін інформацією між КОГ і КП ведеться на частоті управління з КП.
Обмін інформацією у складі автономної групи
Обмін інформацією між КГ (ВДЩ) і підлеглими (ВДМ) ведеться на частотах всерединігрупової взаємодії.
Обмін інформацією між КГ і КП ведеться на частоті управління з КП.
Обмін інформацією у складі пари
Обмін інформацією між ведучим пари (ВДЩ) і його ведомим (ВДМ).
Обмін інформацією між ведучим і КП ведеться на частоті управління з КП.



*Застосування ТКЗ	    Обмін інформацією у складі об'єднаної групиОбмін інформацією між КОГ і командирами підлеглих

Слайд 57*
Питання для самоконтролю
Загальні відомості про ТКЗ.
Склад і взаємодія елементів

ТКЗ.
Обмін мовною інформацією.
Загальні принципи обміну даними.
Формуляри.
Стандартні повідомлення екіпажу.
Ведення групових дій.


*Питання для самоконтролю Загальні відомості про ТКЗ.Склад і взаємодія елементів ТКЗ.Обмін мовною інформацією.Загальні принципи обміну даними.Формуляри.Стандартні повідомлення

Слайд 58*
Завдання на самостійну роботу
Конспект по темі заняття доповнити матеріалом з

навчального посібника і підручників.
Презентація ТКЗ.ppt.
В.А.Войчук та ін.. Бортові авіаційні радіоелектронні

системи. Ч.2. – К.: НАУ, 2009, с. 89-98.
В.А.Войчук, В.І.Романенко, Д.В.Васягін. Експлуатація й ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних ракет. (Електронний підручник). – К.: НАУ, 2011, тема 4.




*Завдання на самостійну роботуКонспект по темі заняття доповнити матеріалом з навчального посібника і підручників.Презентація ТКЗ.ppt.В.А.Войчук та ін..

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
