Средства измерения частоты вращения
Содержание
- 1. Средства измерения частоты вращения
- 2. Слайд 2
- 3. Методы измерения частоты вращения 1)Тахометры:-Механический тахометр-Магнитоиндукционные тахометры-Дистанционные
- 4. Электрические приборыа) приборы, измеряющие электрическое напряжение того
- 5. ТахометрыПриборы для измерения частоты вращения вала (угловой скорости) называются тахометрами. Тахометры, снабженные регистрирующим (записывающим) устройством, - называются тахографами.
- 6. 1-вращающееся кольцо 2-ось вращения 3- приводной
- 7. Магнитоиндукционные тахометры1-приводной вал; 2-вал; 3-постоянные магниты;4-алюминиевый диск; 5- волосковая пружина;6-постоянный магнит; 7-стрелка; 8-шкала;9-алюминиевый диск; 10-ось
- 8. Дистанционные магнитоиндукционные тахометры2-магнитный узел; 3- алюминиевый диск;4-равномерная
- 9. Электрические тахометры1- вала 2-цепной привод3- тахогенератор постоянного

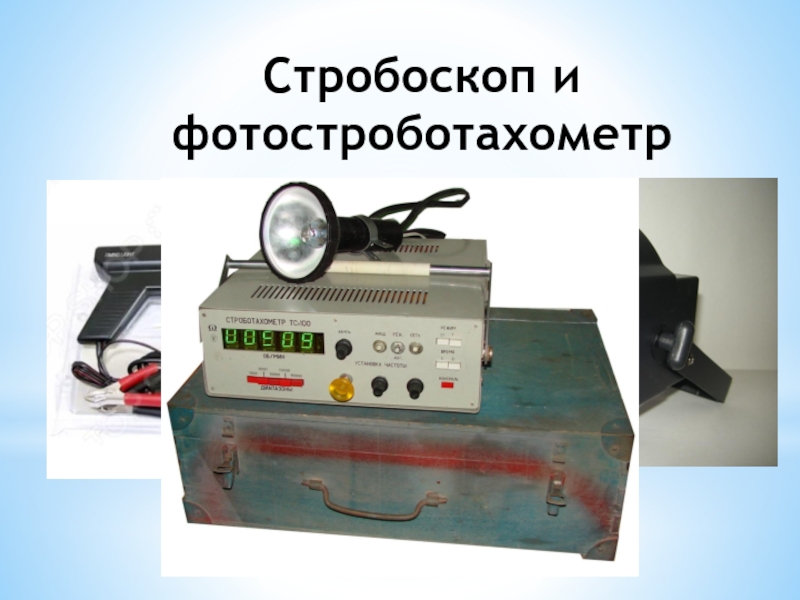

- 10. Стробоскоп и фотостроботахометр
- 11. Принцип работы стробоскоба АТТ-6002

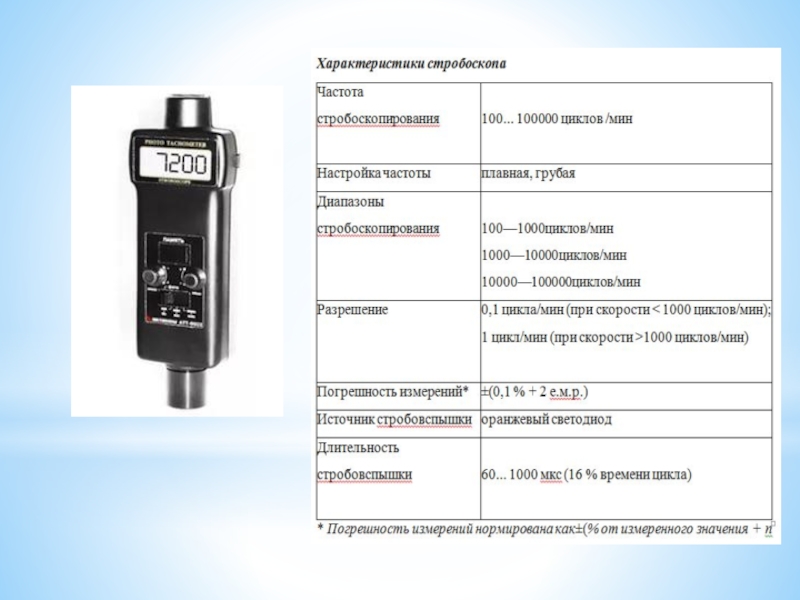

- 12. Слайд 12
- 13. Описание органов управления фототахометра-стробоскопаАТТ-6002.1.Светоотражающая метка2.Световой луч тахометра3.Индикатор цели4.Дисплей5.Кнопка
- 14. Счетчики оборотов1- электромагнитная катушка; 2-якорь; 3-храповик 4-пружина;
- 15. ВыводИтак, одними из лучших средств измерения частоты
- 16. Слайд 16
- 17. Скачать презентанцию
Методы измерения частоты вращения 1)Тахометры:-Механический тахометр-Магнитоиндукционные тахометры-Дистанционные -Электрические тахометры2)Стробоскоп и фотостроботахометр3)Счетчик оборотов
Слайды и текст этой презентации

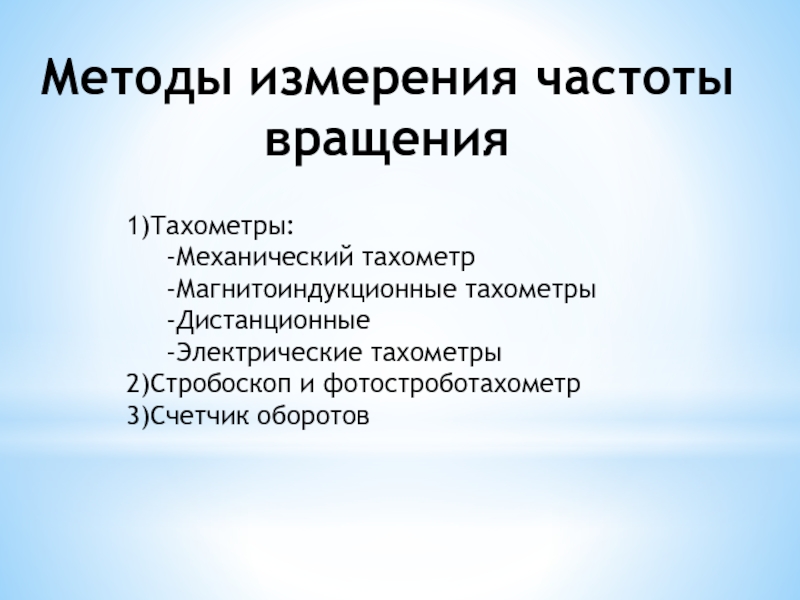

Слайд 3Методы измерения частоты вращения
1)Тахометры:
-Механический тахометр
-Магнитоиндукционные тахометры
-Дистанционные
2)Стробоскоп и фотостроботахометр
3)Счетчик оборотов

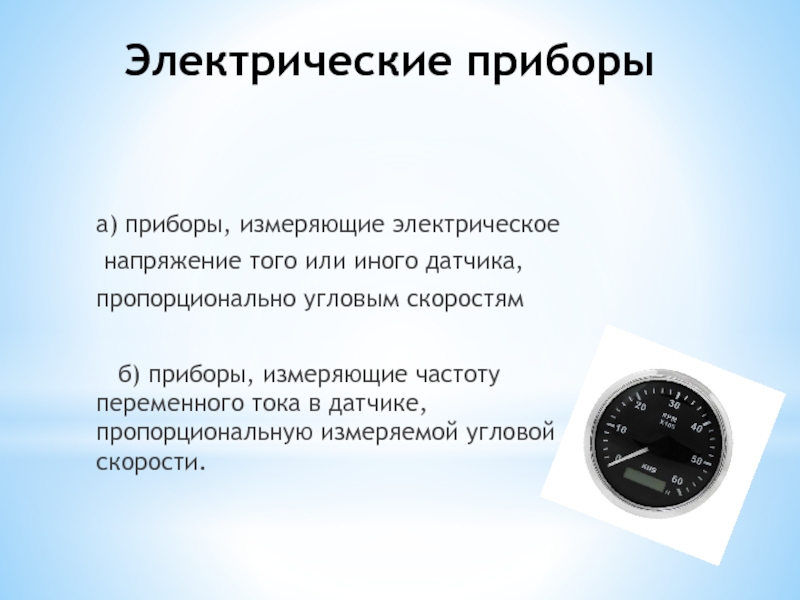

Слайд 4Электрические приборы
а) приборы, измеряющие электрическое
напряжение того или иного датчика,
пропорционально
угловым скоростям
б) приборы, измеряющие частоту
переменного тока в датчике, пропорциональную измеряемой угловой скорости.

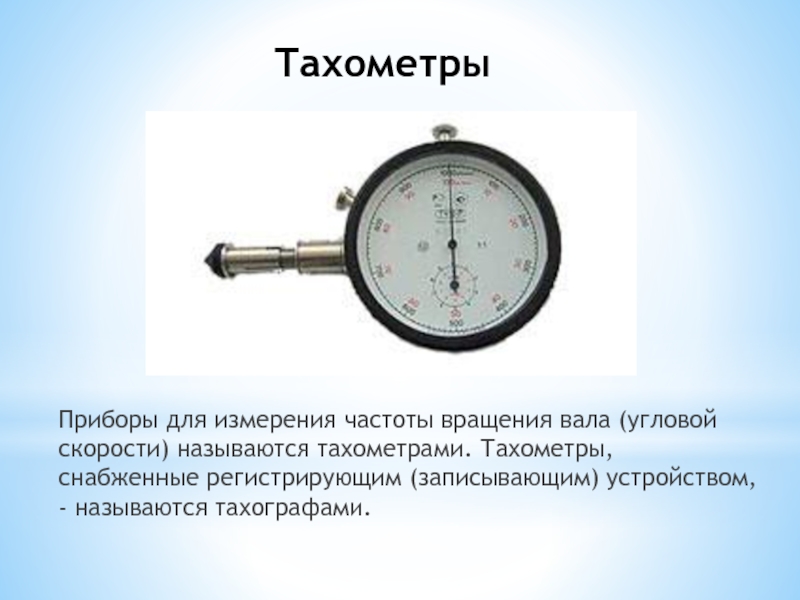

Слайд 5Тахометры
Приборы для измерения частоты вращения вала (угловой скорости) называются тахометрами. Тахометры, снабженные
регистрирующим (записывающим) устройством, - называются тахографами.

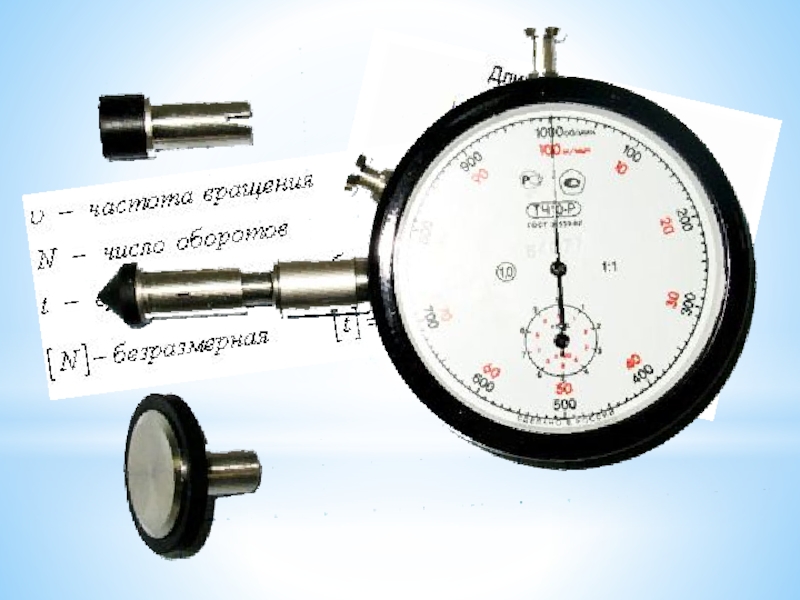

Слайд 61-вращающееся кольцо 2-ось вращения 3- приводной валик 4-спиральная пружина 5-тяга 6-подвижная муфта 7-зубчатая рейка
8- стрелка прибора
9-промежуточное кольцо
10-шестерня
Механический тахометр

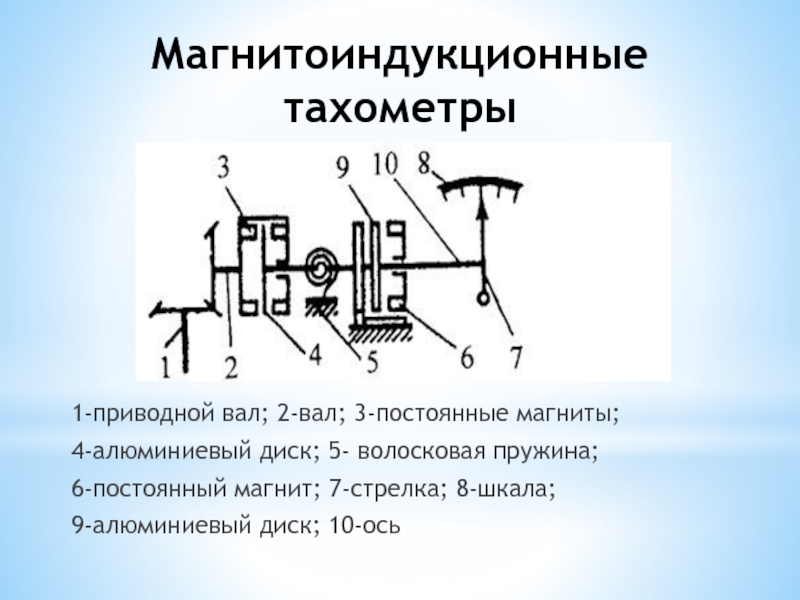

Слайд 7Магнитоиндукционные тахометры
1-приводной вал; 2-вал; 3-постоянные магниты;
4-алюминиевый диск; 5- волосковая пружина;
6-постоянный
магнит; 7-стрелка; 8-шкала;
9-алюминиевый диск; 10-ось
Слайд 8Дистанционные магнитоиндукционные тахометры
2-магнитный узел; 3- алюминиевый диск;
4-равномерная шкала; 6- магнит;
7-спиральная пружина; 8- чувствительный элемент; 11-статор датчика; 12- статор; 13-
два постоянных магнита; 14- гистерезисные диски; 15-ротор

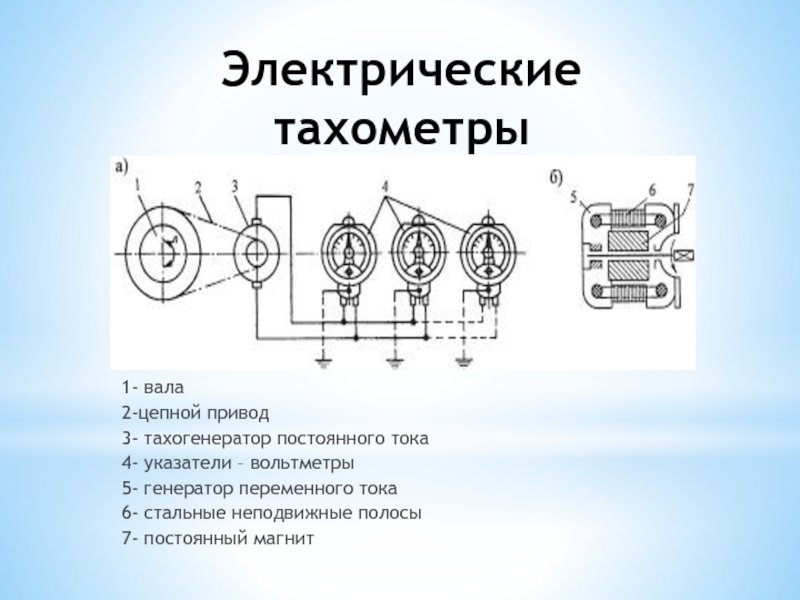

Слайд 9Электрические тахометры
1- вала
2-цепной привод
3- тахогенератор постоянного тока
4- указатели –
вольтметры
5- генератор переменного тока
6- стальные неподвижные полосы
7- постоянный магнит

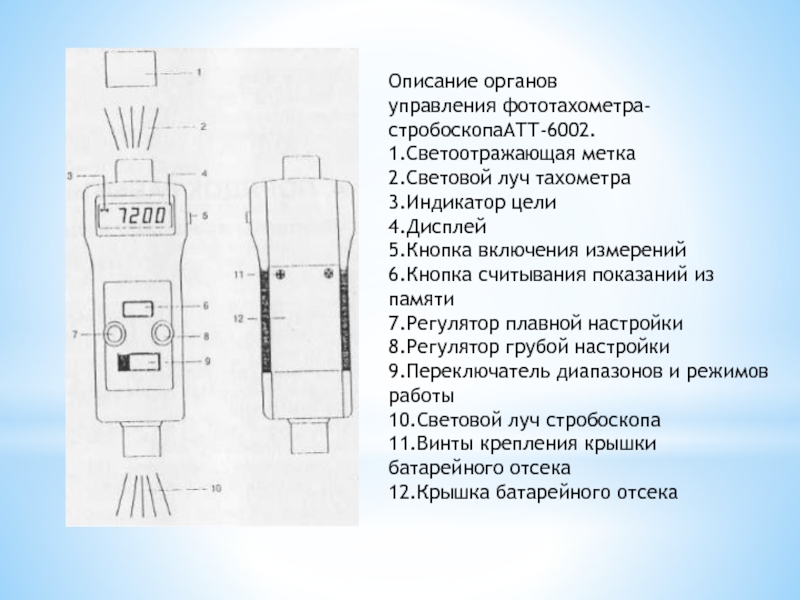

Слайд 13Описание органов управления фототахометра-стробоскопаАТТ-6002.
1.Светоотражающая метка
2.Световой луч тахометра
3.Индикатор цели
4.Дисплей
5.Кнопка включения измерений
6.Кнопка считывания
показаний из памяти
7.Регулятор плавной настройки
8.Регулятор грубой настройки
9.Переключатель диапазонов и режимов
работы10.Световой луч стробоскопа
11.Винты крепления крышки батарейного отсека
12.Крышка батарейного отсека

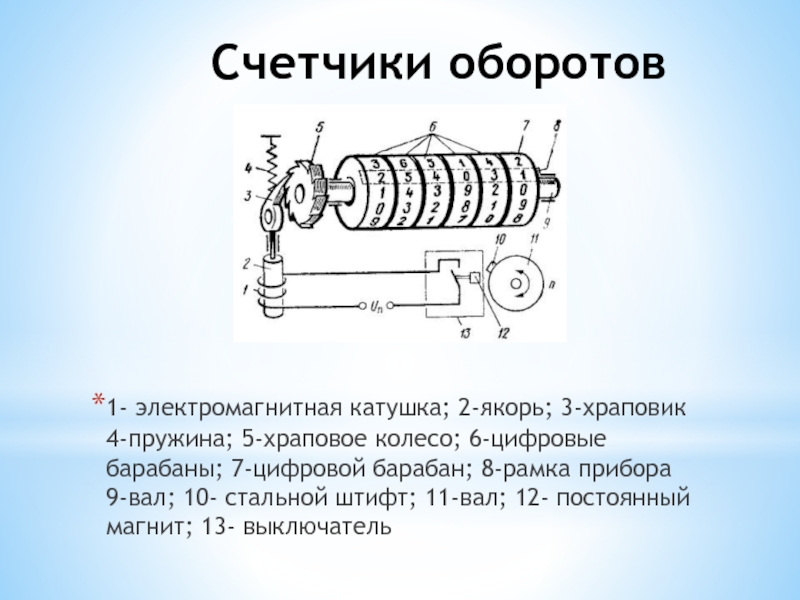

Слайд 14Счетчики оборотов
1- электромагнитная катушка; 2-якорь; 3-храповик 4-пружина; 5-храповое колесо; 6-цифровые
барабаны; 7-цифровой барабан; 8-рамка прибора 9-вал; 10- стальной штифт; 11-вал;
12- постоянный магнит; 13- выключатель

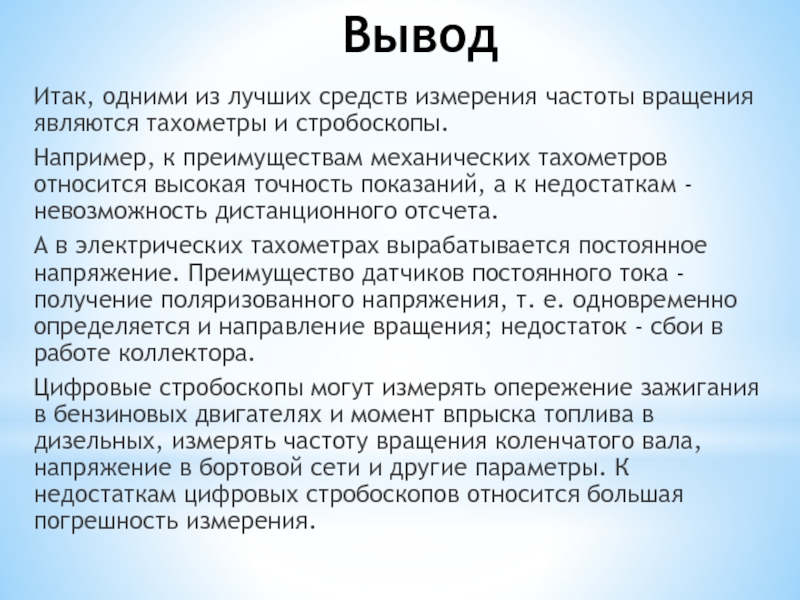

Слайд 15Вывод
Итак, одними из лучших средств измерения частоты вращения являются тахометры
и стробоскопы.
Например, к преимуществам механических тахометров относится высокая точность показаний,
а к недостаткам - невозможность дистанционного отсчета.А в электрических тахометрах вырабатывается постоянное напряжение. Преимущество датчиков постоянного тока - получение поляризованного напряжения, т. е. одновременно определяется и направление вращения; недостаток - сбои в работе коллектора.
Цифровые стробоскопы могут измерять опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных, измерять частоту вращения коленчатого вала, напряжение в бортовой сети и другие параметры. К недостаткам цифровых стробоскопов относится большая погрешность измерения.
