Технология создания изделий из древесины и поделочных материалов на основе
Содержание
- 1. Технология создания изделий из древесины и поделочных материалов на основе
- 2. Тема урока: «Сборка и отделка изделия»

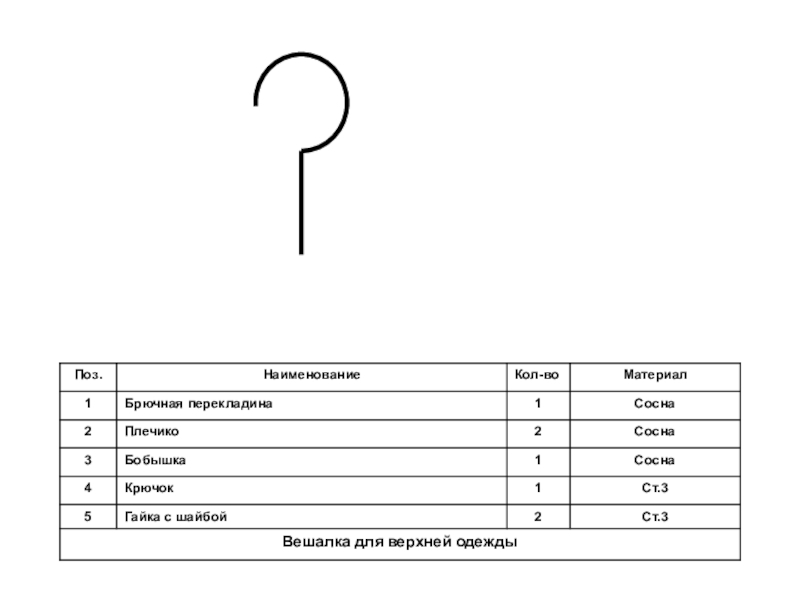

- 3. Технологическая карта.
- 4. Слайд 4

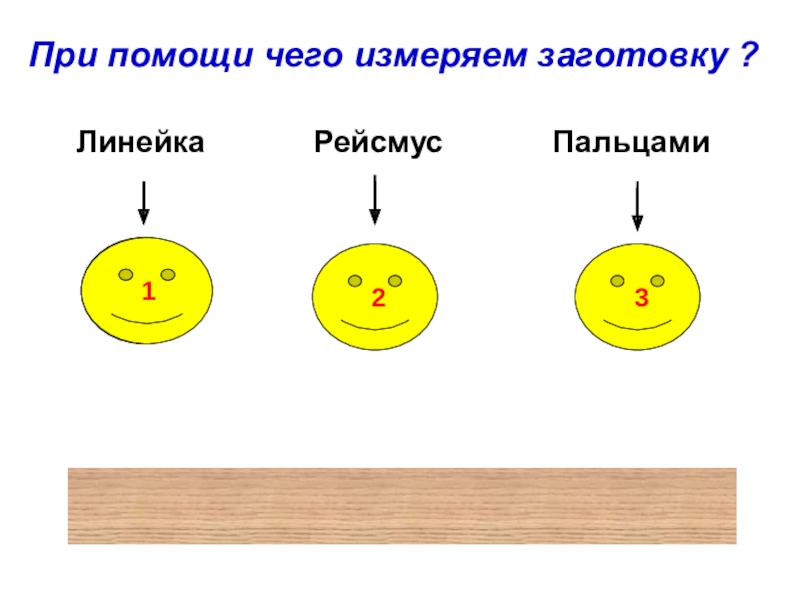

- 5. При помощи чего измеряем заготовку ?ЛинейкаРейсмус Пальцами
- 6. 23018Разметить заготовки по длине: 18/20/230мм – 2шт.10/20/410мм – 1шт.Материал: древесинаИнструменты: линейка, карандаш, угольникРазметка20
- 7. При помощи какого инструмента отпиливаем заготовку?НожовкаРасческа 1 2 3Грабли
- 8. Распилить заготовку по заданным размерам. Инструменты
- 9. Инструменты: шаблон, карандаш. Разметка заготовки по шаблону.23018104022
- 10. Выполнить пиление вполдерева Инструменты и приспособления: упор, ножовка.Внимание! Соблюдай правила безопасности труда при пилении.
- 11. Выполнить сборку плечиков на клею и зажать
- 12. Отпилить припуски у плечиков
- 13. Разметить скосы на нижних концах плечиков с помощью брючной перекладины230410
- 14. Выполнить пиление
- 15. Какой инструмент нам нужен для того чтобы
- 16. Выполнить сверление отверстия под крючок Инструменты: линейка,
- 17. «Отгадай загадку»Голова в избе, нога в стене?
- 18. Выполнить сборку брючной перекладины на клею и
- 19. Какой инструмент нам нужен для отделки поверхности
- 20. Зачистка поверхностейПриспособление: шлифовальная колодкаВнимание! Соблюдай правила безопасности труда при шлифовании поверхностей.
- 21. Отделка вешалки для верхней одежды Покраска
- 22. Изготовление бобышки.Из четырехгранника (а) сделать восьмигранник (б)
- 23. верстакВыполнить разметку и пилениезажимИнструменты : линейка, карандаш, ножовкаВнимание! Соблюдай правила безопасности труда при пилении.
- 24. Выполнить сверление отверстия в бобышке под крючок
- 25. Инструменты и приспособление: пассатижи, молоток, оправка, слесарные
- 26. Сборка изделияПроконтролировать размеры

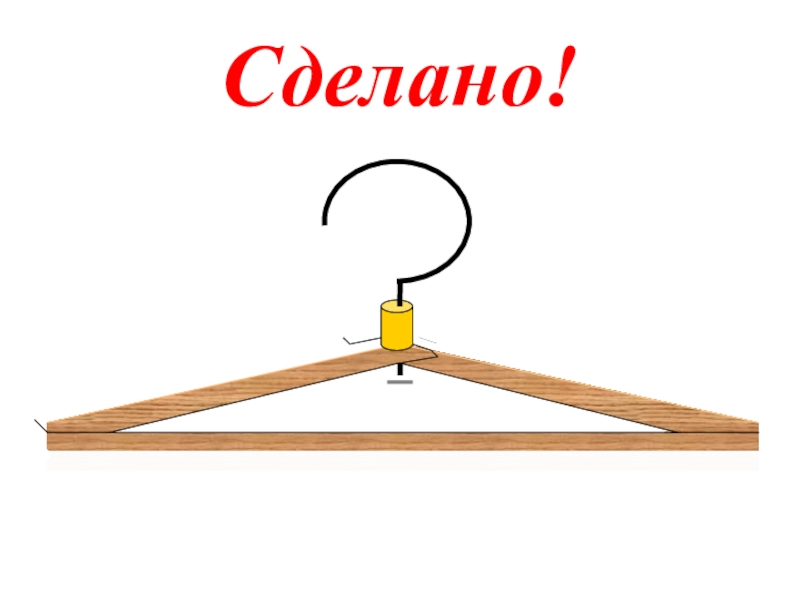

- 27. Сделано!
- 28. Скачать презентанцию
Тема урока: «Сборка и отделка изделия»
Слайды и текст этой презентации
Слайд 1Технология создания изделий из древесины и поделочных материалов на основе
конструкторской и технологической документации
Слайд 6230
18
Разметить заготовки по длине:
18/20/230мм – 2шт.
10/20/410мм – 1шт.
Материал: древесина
Инструменты:
линейка, карандаш, угольник
Разметка
20
Слайд 8Распилить заготовку по заданным размерам.
Инструменты и приспособления: упор,
ножовка.
Внимание! Соблюдай правила безопасности труда при пилении.
Пиление

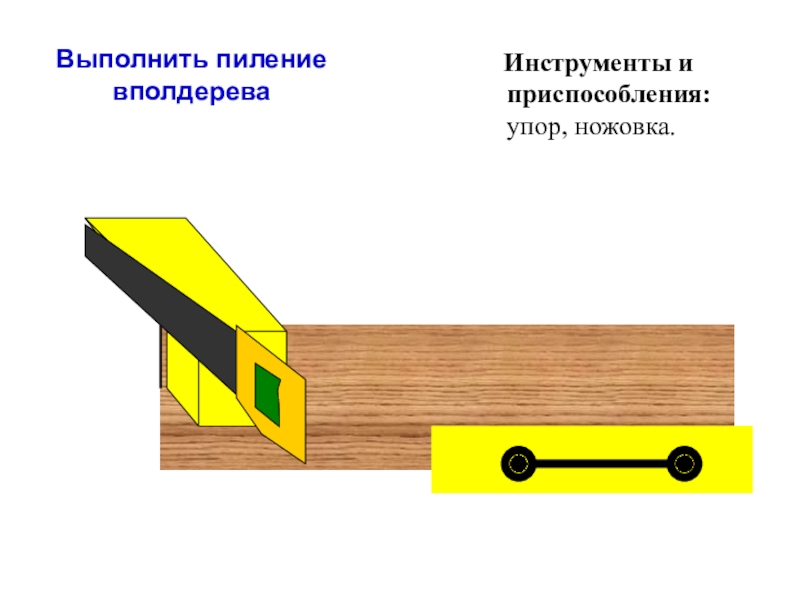

Слайд 10Выполнить пиление вполдерева
Инструменты и приспособления: упор, ножовка.
Внимание! Соблюдай
правила безопасности труда при пилении.
Слайд 11Выполнить сборку плечиков на клею и зажать в струбцине или
зажиме
Внимание! Соблюдай правила безопасности труда при работе
с клеями. Клеи
являются ядовитыми веществами.

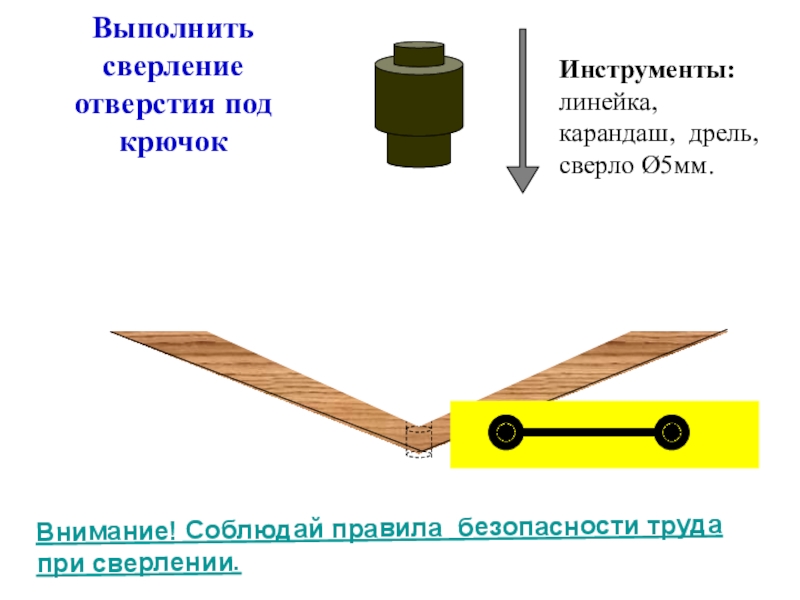

Слайд 16Выполнить сверление отверстия под крючок
Инструменты: линейка, карандаш, дрель, сверло
Ø5мм.
Внимание! Соблюдай правила безопасности труда при сверлении.

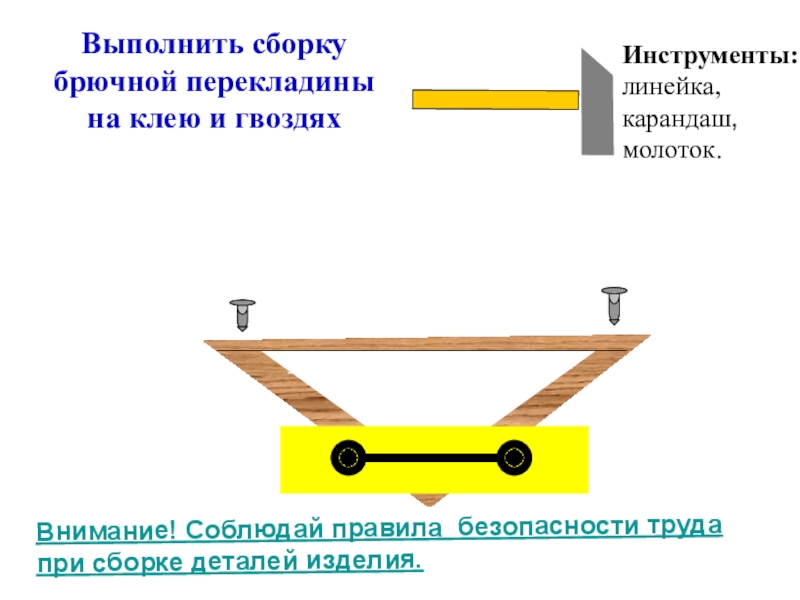

Слайд 18Выполнить сборку брючной перекладины на клею и гвоздях
Инструменты: линейка, карандаш,
молоток.
Внимание! Соблюдай правила безопасности труда при сборке деталей изделия.
Слайд 19Какой инструмент нам нужен для отделки поверхности заготовки?
Рубанок
Шлифовальная шкурка
Стамеска
1
1
2
Слайд 20Зачистка поверхностей
Приспособление: шлифовальная колодка
Внимание! Соблюдай правила безопасности труда при шлифовании
поверхностей.
Слайд 21 Отделка вешалки для верхней одежды
Покраска
Аппликация
Выжигание
Изменение
текстуры древесины
с помощью морилки
Лакирование
Декорирование самоклеящей пленкой
Слайд 22Изготовление бобышки.
Из четырехгранника (а) сделать восьмигранник (б) ,
а затем цилиндрическую
(в) заготовку
а)
б)
в)
Инструменты: рубанок. шлифовальная шкурка
Внимание! Соблюдай правила безопасности труда
при строгании.
Слайд 23верстак
Выполнить разметку и пиление
зажим
Инструменты : линейка, карандаш, ножовка
Внимание! Соблюдай правила
безопасности труда при пилении.
Слайд 24Выполнить сверление отверстия в бобышке под крючок
Инструменты: линейка, карандаш,
дрель, сверло Ø5мм.
Внимание! Соблюдай правила безопасности труда при сверлении.
Слайд 25Инструменты и приспособление: пассатижи, молоток, оправка, слесарные тиски
Материал: проволока
Изготовление
крючка.
Крепежная деталь – гайка с шайбой
