Слайд 1ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ
ВОЗВЕДЕНИЕ НЕСУЩЕЙ ЧАСТИ ЗДАНИЯ (СООРУЖЕНИЯ)
Слайд 2МОНТАЖ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ МНОГОЭТАЖНЫХ КАРКАСНЫХ ЗДАНИЙ
Слайд 3МОНТАЖНЫЕ ЭЛЕМЕНТЫ ПРИ МОНТАЖЕ КОНСТРУКЦИЙ МНОГОЭТАЖНЫХ КАРКАСНЫХ ЗДАНИЙ
- фундаменты
- фундаментные
балки
- колонны нижнего яруса
- колонны последующих ярусов
- связи по
колоннам (диафрагмы жесткости)
- балки перекрытия и покрытия
- плиты перекрытия и покрытия
- стеновые панели
Слайд 4ОСОБЕННОСТИ ТЕХНОЛОГИИ И ОРГАНИЗАЦИИ МОНТАЖА МНОГОЭТАЖНЫХ КАРКАСНЫХ ЗДАНИЙ
конструктивные системы
Рамная
Рамно-связевая
Связевая
Связевая
с ядром жесткости
Связевая с внешним контуром жесткости

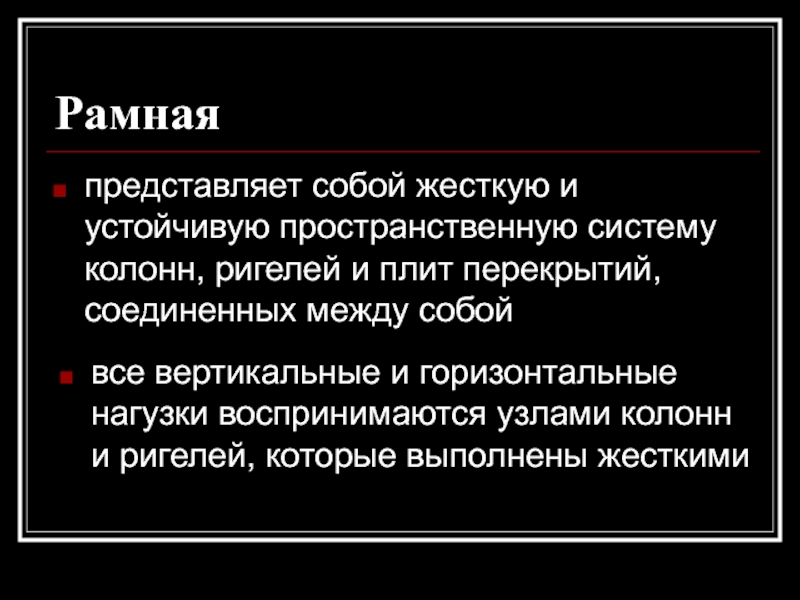

Слайд 5Рамная
представляет собой жесткую и устойчивую пространственную систему колонн, ригелей и
плит перекрытий, соединенных между собой
все вертикальные и горизонтальные нагузки воспринимаются
узлами колонн и ригелей, которые выполнены жесткими

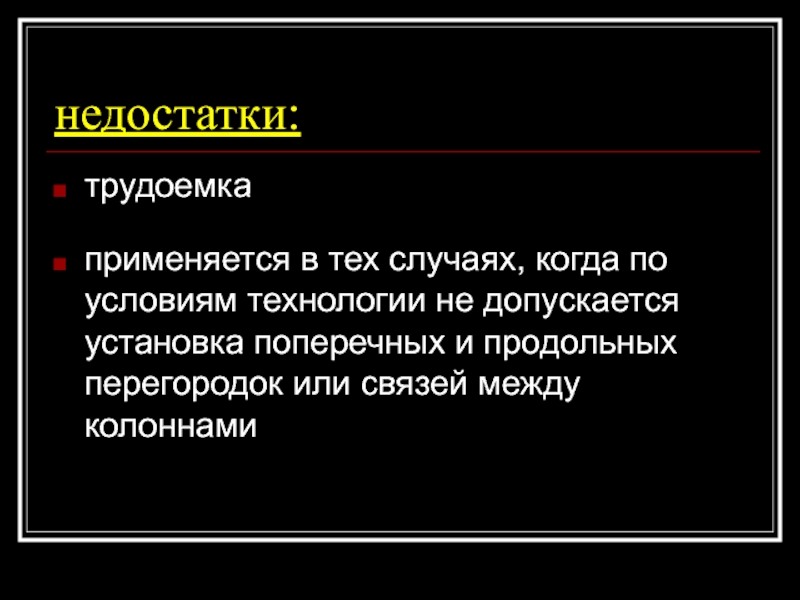

Слайд 6недостатки:
трудоемка
применяется в тех случаях, когда по условиям технологии не допускается
установка поперечных и продольных перегородок или связей между колоннами
Слайд 7Связевая
отличается от рамной тем, что колонны работают только на вертикальные
нагрузки, а горизонтальные воспринимаются системой вертикальных дисков и ядер жесткости
Слайд 8Рамно-связевая
является промежуточной между ними и для многоэтажных каркасных зданий включает
плоские рамы, расположенные в поперечном направлении относительно продольной оси здания,
и диафрагмы жесткости
Слайд 9Продольная устойчивость здания создается за счет вертикальных дисков жесткости, которые
выполняют в виде металлических решеток или железобетонных плоскостей

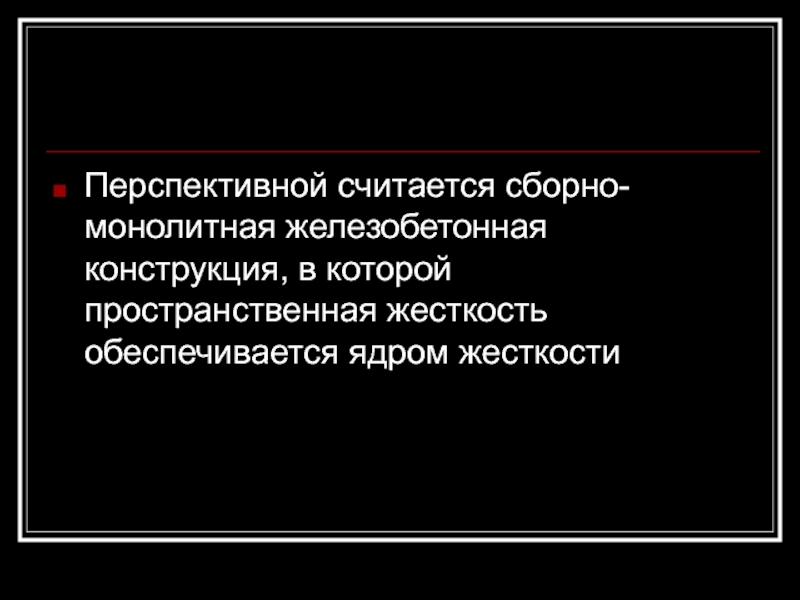

Слайд 10Перспективной считается сборно-монолитная железобетонная конструкция, в которой пространственная жесткость обеспечивается
ядром жесткости

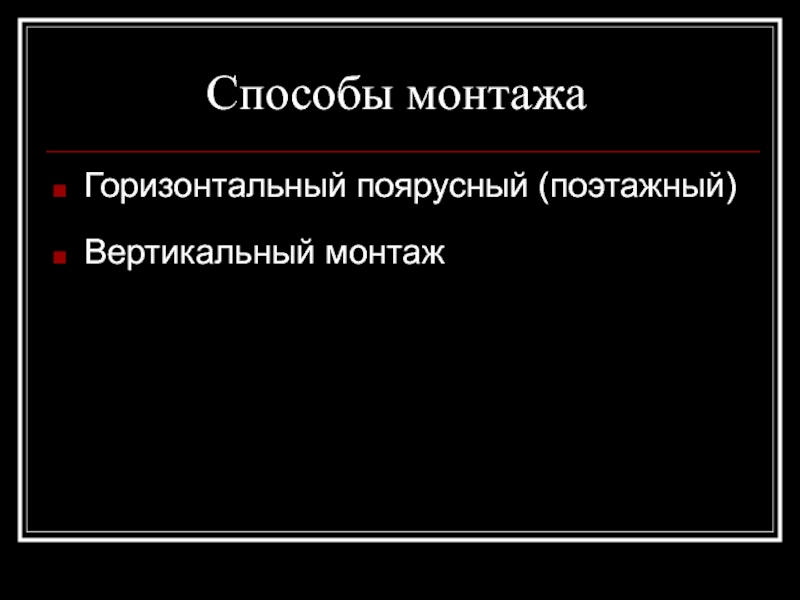

Слайд 12Способы монтажа
Горизонтальный поярусный (поэтажный)
Вертикальный монтаж
Слайд 13Горизонтальный поярусный (поэтажный)
наиболее распространенный, т.к. обеспечивает большую жесткость и устойчивость
каркаса на всех стадиях монтажа
обеспечивает равномерную осадку фундамента
Слайд 14этот способ применяют при монтаже сборных ж/б элементов с заделкой
стыков вслед за установкой конструкций
при этом после окончания сборки этажа
(яруса при двух- или трехэтажной разрезке колонн), когда бетон в стыках конструкций наберет 70% прочности, начинают монтаж следующего яруса (этажа)
Слайд 15Вертикальный монтаж
предусматривает возведение здания отдельными частями, обычно 2-4 шага колонн
сразу на всю высоту здания

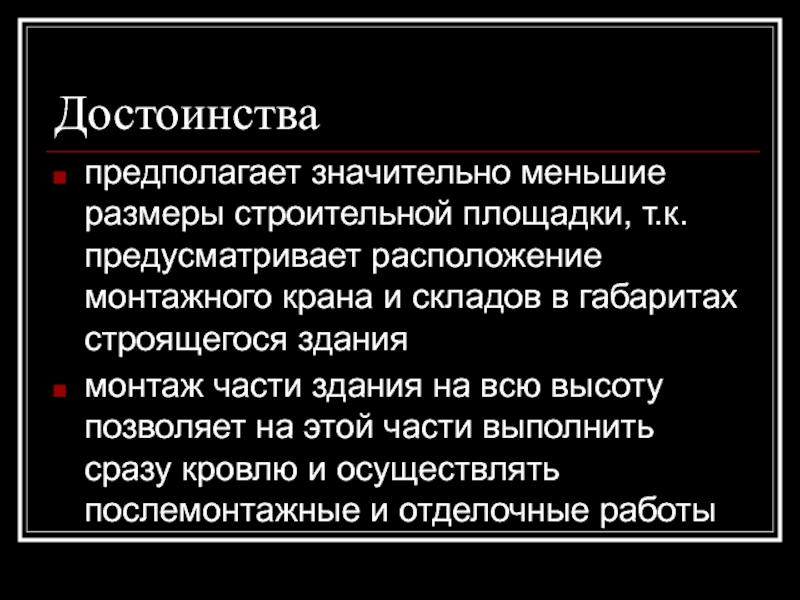

Слайд 16Достоинства
предполагает значительно меньшие размеры строительной площадки, т.к. предусматривает расположение монтажного
крана и складов в габаритах строящегося здания
монтаж части здания на
всю высоту позволяет на этой части выполнить сразу кровлю и осуществлять послемонтажные и отделочные работы

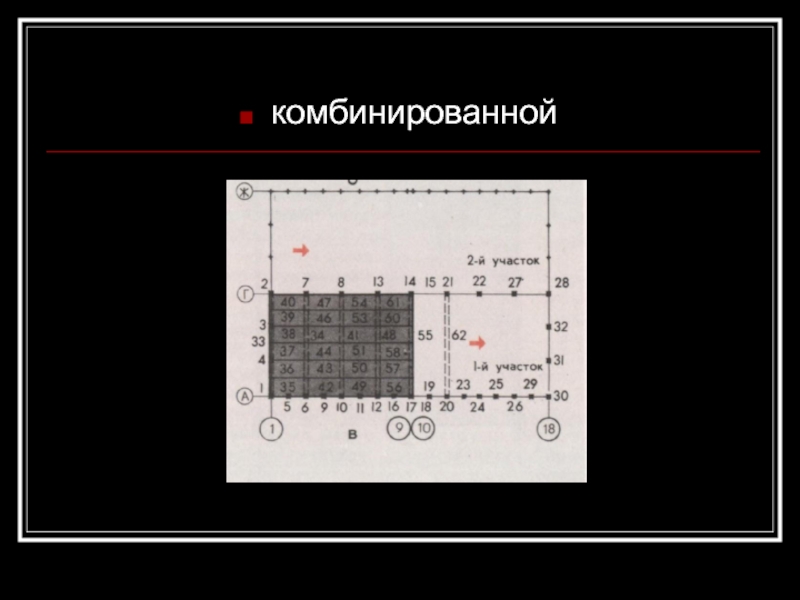

Слайд 17Схемы производства работ при последовательности установки конструкций
раздельной
комплексной
Слайд 19башенные краны
Применяемые монтажные механизмы
самоходные стреловые краны
козловые краны
Слайд 20Расстановка монтажных кранов
при ширине здания до 18м башенные и стреловые
краны устанавливают с одной стороны здания
Слайд 21Последовательность монтажа плит перекрытия
Слайд 22Расположение башенного крана с одной стороны
Слайд 23Монтаж многоэтажного здания с помощью башенного крана с одной стороны

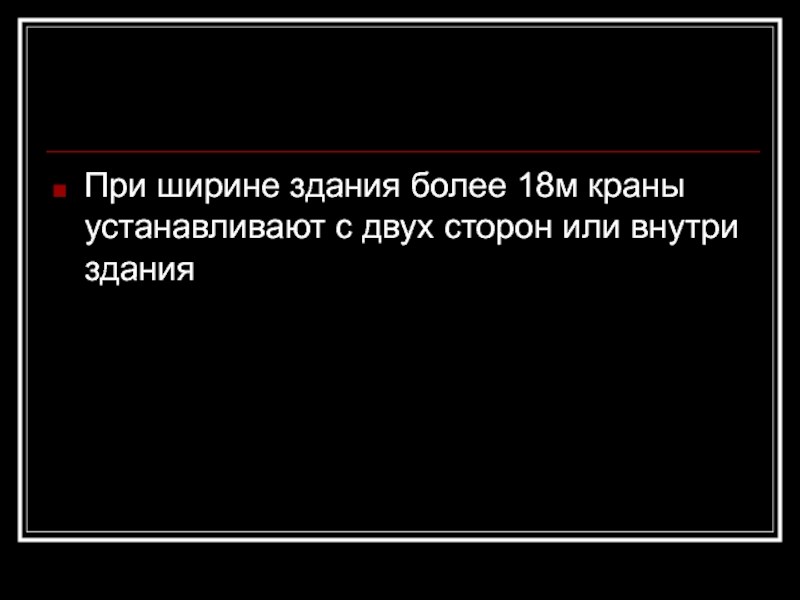

Слайд 24При ширине здания более 18м краны устанавливают с двух сторон
или внутри здания
Слайд 25Монтаж многоэтажного здания с помощью двух башенных кранов с двух
сторон
1-автодорога; 2-зона складирования; 3-1-й кран; 4-каркас здания; 5-зона перемещения
груза краном; 6-2-й кран; 7-съезд в котлован; 8-групповой кондуктор
Слайд 26Смешанный вариант использования кранов
применяется при возведении зданий, у которых в
нижних этажах устанавливают колонны массой 8.....10т, а масса остальных конструкций
не превышает 5т
в этом случае стреловой кран Q=16-25т осуществляет монтаж колонн нижних этажей
все остальные элементы монтируются башенным краном Q=5т
Слайд 27Расстановка кранов в зависимости от способа монтажа
при горизонтальной схеме –
краны устанавливают вне здания с одной или двух сторон
при вертикальной
схеме – кран располагают в пределах среднего пролета здания
конструкции монтируются ячейками на всю высоту здания
Слайд 28Применение козловых кранов
используют в тех случаях, когда в здании предполагается
монтировать большое кол-во тяжелого и крупногабаритного технологического оборудования
Слайд 29целесообразно монтировать здания высотой до 4-х этажей, особенно при значительной
их ширине
применяют козловые краны с пролетом до 44м и Q
до 30т
Слайд 30Основное условие монтажа
обеспечение неизменяемости
!!!!!!!!!!!!!!!!!!!
устойчивости и прочности каждой смонтированной части здания
устойчивости и прочности отдельных элементов смонтированной части здания на всех
стадиях монтажа
Слайд 31Осуществление монтажа
Монтаж осуществляют комплексные бригады:
монтажники
электросварщики
бетонщики
разнорабочие и т.д.

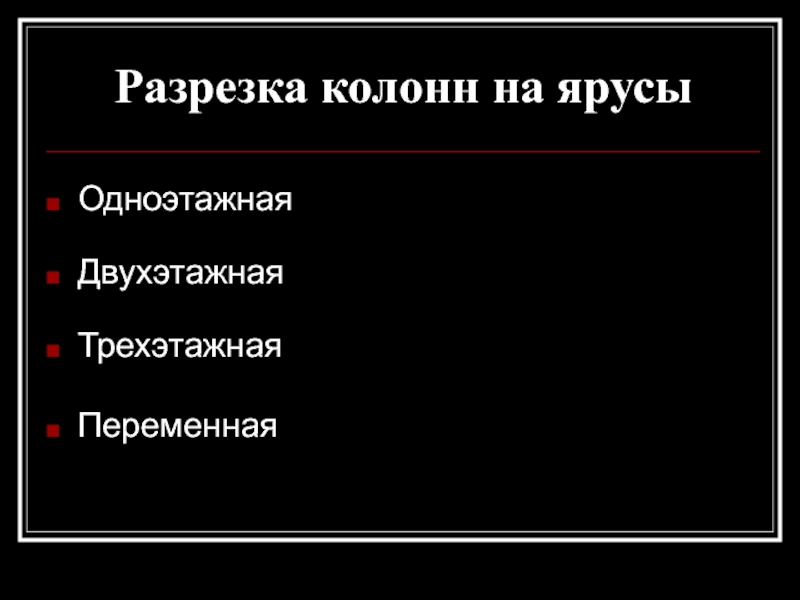

Слайд 32Разрезка колонн на ярусы
Одноэтажная
Двухэтажная
Трехэтажная
Переменная
Слайд 33Очередность монтажа каркаса здания
делится на 3 этапа:
устройство фундаментов и монтаж
подземной части здания, иногда колонн 1-го яруса
навеска стен из крупных
панелей
монтаж каркаса и плит перекрытия с выверкой и закреплением
Слайд 34целесообразно, чтобы навеска стеновых панелей отставала не менее чем на
один ярус (этаж) от монтажа др. элементов каркаса
к монтажу конструкции
надземной части здания приступают после:
завершения всех работ по устройству подземной части объекта;
прокладку подземных коммуникаций;
устройство дорог и проездов;
засыпку пазух фундаментов и т.д.
Слайд 35Размеры монтажных захваток
по длине здания – один температурный блок длинной
до 72м;
по ширине здания – все здание или его половина
(2крана), несколько шагов колонн – при расположении крана внутри здания

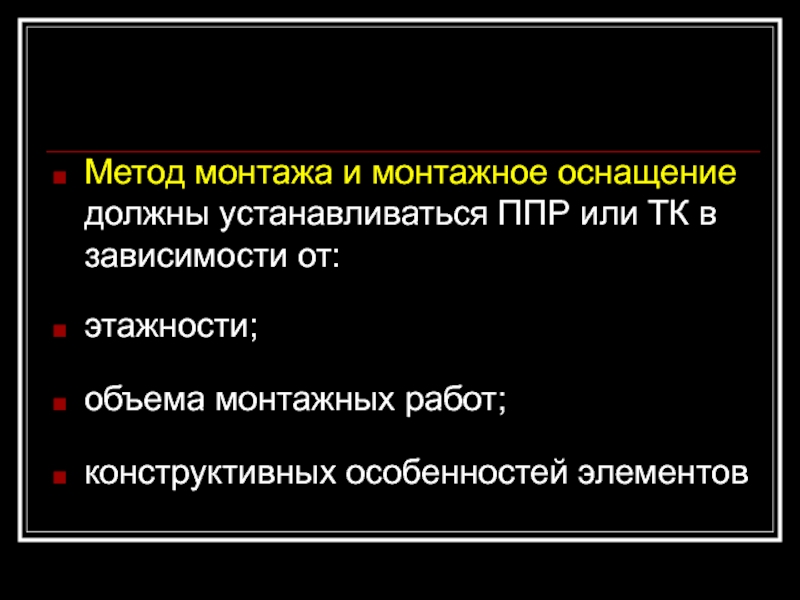

Слайд 36Метод монтажа и монтажное оснащение должны устанавливаться ППР или ТК
в зависимости от:
этажности;
объема монтажных работ;
конструктивных особенностей элементов
Слайд 37Перед началом монтажа каркаса на очередном ярусе (этаже) необходимо:
Закончить установку
всех конструкций каркаса нижележащего яруса;
осуществить сварку и замоноличивание узлов всех
смотированных элементов;
перенести основные разбивочные оси на перекрытие или оголовки колонн нового яруса;
определить монтажный горизонт и составить исполнительную схему элементов каркаса раннее смонтированного этажа

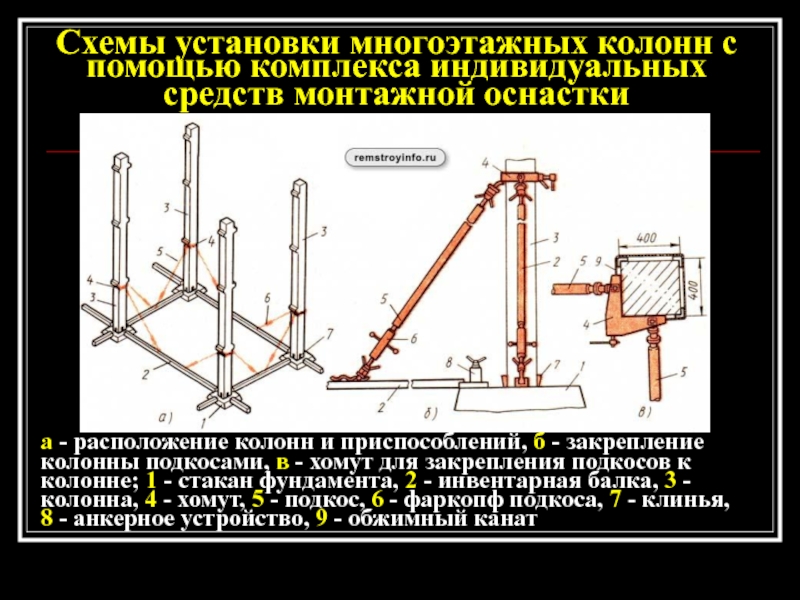

Слайд 38Схемы установки многоэтажных колонн с помощью комплекса индивидуальных средств монтажной
оснастки
а - расположение колонн и приспособлений, б - закрепление
колонны подкосами, в - хомут для закрепления подкосов к колонне; 1 - стакан фундамента, 2 - инвентарная балка, 3 - колонна, 4 - хомут, 5 - подкос, 6 - фаркопф подкоса, 7 - клинья,
8 - анкерное устройство, 9 - обжимный канат
Слайд 39Установка ригеля
а - нанесение осевой риски на колонну
б -
установка ригеля
в - рихтовка ригеля при выверке
Слайд 40На каждой конструктивной ячейке здания монтируют вначале нижние, а затем
верхние ригели. Рабочее место монтажников - на инвентарных площадках
Слайд 41Монтажник 3-го разряда стропит ригель и подает команду машинисту крана
на подъем. Машинист подает краном ригель к месту установки. Монтажник
5-го разряда руководит работой крана. Монтажники 4-го и 3-го разрядов, находясь на переставных подмостях-площадках, принимают ригель, укладывают его на полки и выверяют
Последовательность монтажа ригеля

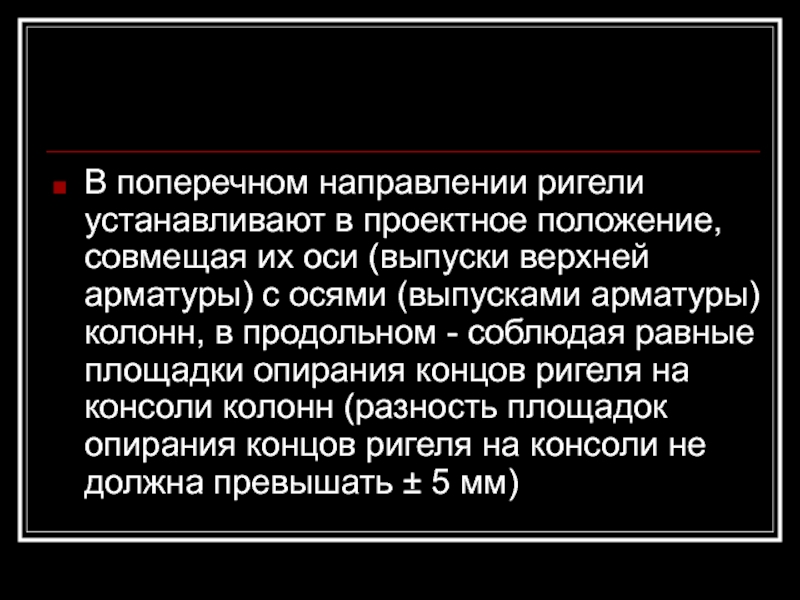

Слайд 42В поперечном направлении ригели устанавливают в проектное положение, совмещая их
оси (выпуски верхней арматуры) с осями (выпусками арматуры) колонн, в
продольном - соблюдая равные площадки опирания концов ригеля на консоли колонн (разность площадок опирания концов ригеля на консоли не должна превышать ± 5 мм)
Слайд 43После выверки ригелей их опорные закладные детали приваривают прихваткой к
закладным деталям консолей колонн и ригель расстроповывают
Слайд 44Убедившись в том, что колонны и ригели в смонтированной ячейке
находятся в проектном положении, монтажники окончательно закрепляют ригели сваркой выпусков
арматуры, сваркой закладных деталей, замоноличиванием стыков (после сдачи по акту сварочных работ). Затем монтируют диафрагмы жесткости каркаса
Слайд 45Монтаж внутренних стен - диафрагм жесткости в каркасном здании
а -
установка, б - временное закрепление;
1 - подкос, 2 -
диафрагма с полкой, заменяющей ригель, 3 - универсальный строп, 4 - переставная струбцина со стойкой
Слайд 46При строповке к панели привязывают две оттяжки из пенькового каната
такой длины, чтобы при подаче панели, когда она находится на
1,5 м выше верха колонн, конец оттяжки находился у перекрытия. Панель опускают развернутой под углом к проектному. Опустив так, чтобы до перекрытия оставалось 3 ... 4 см, панель заводят на место (см. схему ниже, поз. а), фиксируя по рискам 4, и устанавливают на растворную постель 5. При натянутых стропах (см. схему ниже, поз. б) сначала ломиками доводят низ панели до проектного положения, фиксируя грань панели по рискам. Затем, навесив рейку-отвес 7, выверяют панель по вертикали. Убедившись в правильности положения панели, сваривают прихваткой закладные детали 6 панели и колонны и только после этого отцепляют крюки стропа. Вместо прихватки для временного крепления используют треугольные стойки, которые прикрепляют к панели и перекрытию (рис. 4).
Слайд 47Установка безригельной панели жесткости
а - опускание на растворную постель,
б - выверка; 1 - колонна, 2 - панель, 3
- ригель, 4 - разметочные риски, 5 - постель из раствора, 6 - закладные детали для крепления панелей к колонне и между собой, 7 - рейка-отвес, 8 - монтажный столик; M1, М2 – монтажники

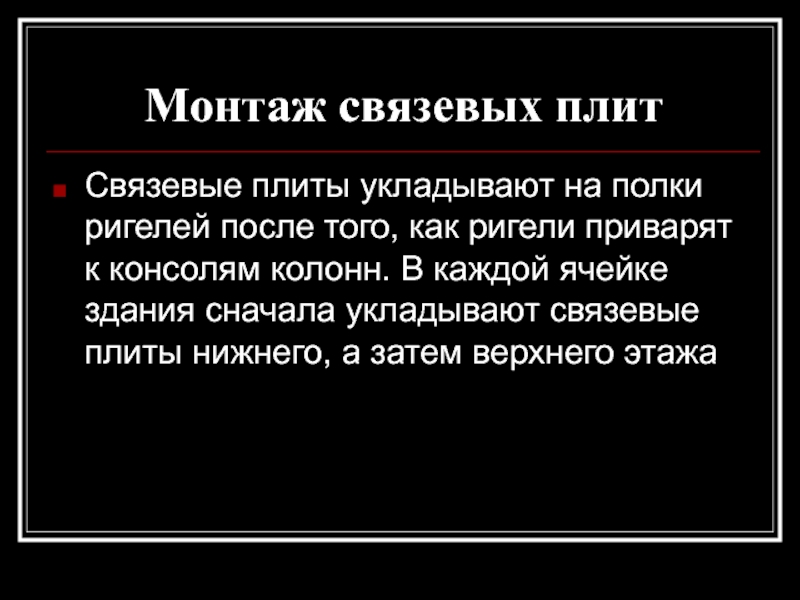

Слайд 48Монтаж связевых плит
Связевые плиты укладывают на полки ригелей после того,
как ригели приварят к консолям колонн. В каждой ячейке здания
сначала укладывают связевые плиты нижнего, а затем верхнего этажа
Слайд 49Работы выполняют в такой последовательности:
Монтажник 3-го разряда стропит плиту и
подает команду машинисту крана на подъем. Поскольку плиту нужно заводить
между верхними ригелями, ее подают на монтаж в наклонном положении

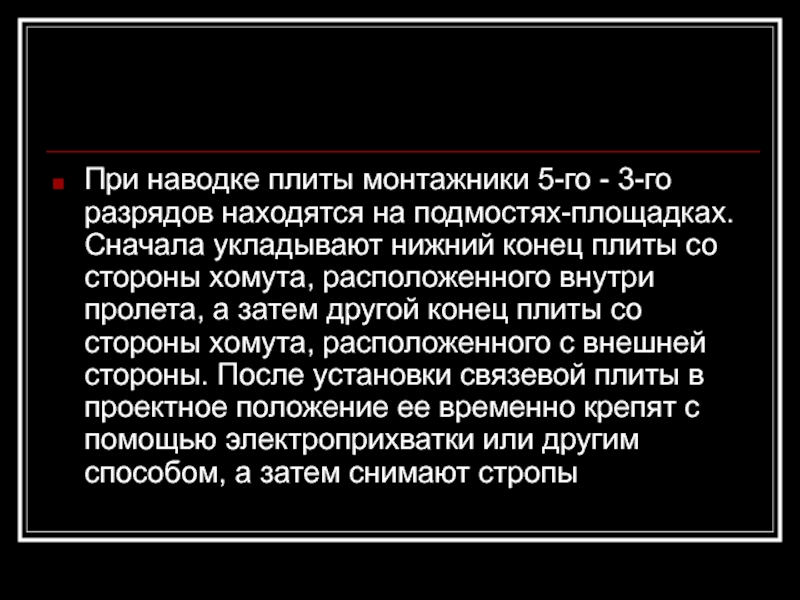

Слайд 50При наводке плиты монтажники 5-го - 3-го разрядов находятся на
подмостях-площадках. Сначала укладывают нижний конец плиты со стороны хомута, расположенного
внутри пролета, а затем другой конец плиты со стороны хомута, расположенного с внешней стороны. После установки связевой плиты в проектное положение ее временно крепят с помощью электроприхватки или другим способом, а затем снимают стропы
Слайд 51Укладка связевой (распорной) (а) и рядовой (б) плит перекрытия

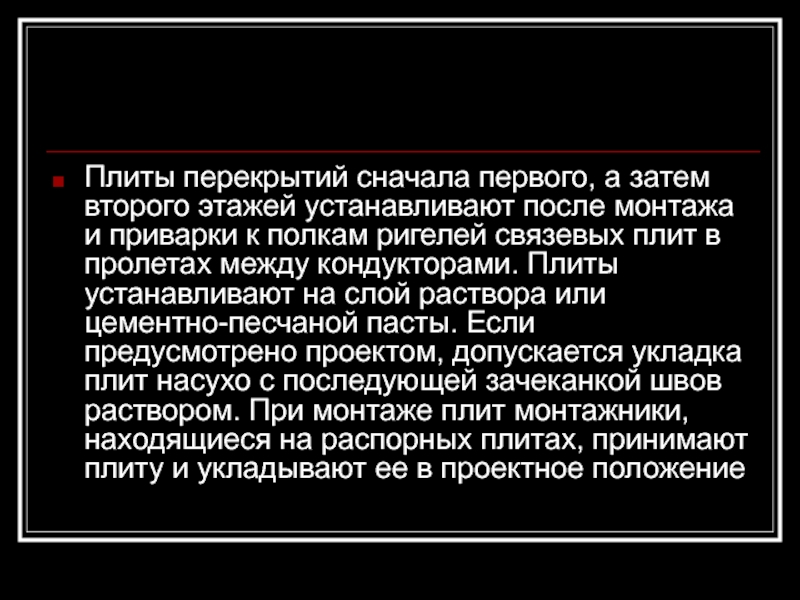

Слайд 52Плиты перекрытий сначала первого, а затем второго этажей устанавливают после
монтажа и приварки к полкам ригелей связевых плит в пролетах
между кондукторами. Плиты устанавливают на слой раствора или цементно-песчаной пасты. Если предусмотрено проектом, допускается укладка плит насухо с последующей зачеканкой швов раствором. При монтаже плит монтажники, находящиеся на распорных плитах, принимают плиту и укладывают ее в проектное положение
Слайд 53Монтаж лестничных элементов
Лестничные элементы монтируют по мере возведения стен здания.
Промежуточную площадку и первый марш устанавливают по ходу кладки внутренних
стен лестничной клетки, вторую (этажную) площадку и второй марш - по окончании кладки этажа

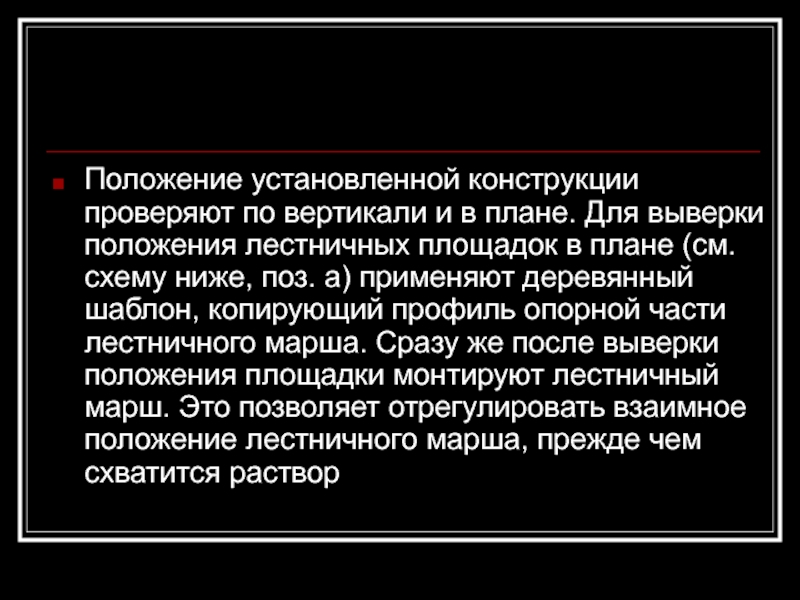

Слайд 54Положение установленной конструкции проверяют по вертикали и в плане. Для
выверки положения лестничных площадок в плане (см. схему ниже, поз.
а) применяют деревянный шаблон, копирующий профиль опорной части лестничного марша. Сразу же после выверки положения площадки монтируют лестничный марш. Это позволяет отрегулировать взаимное положение лестничного марша, прежде чем схватится раствор
Слайд 55Проверка положения лестничных площадок

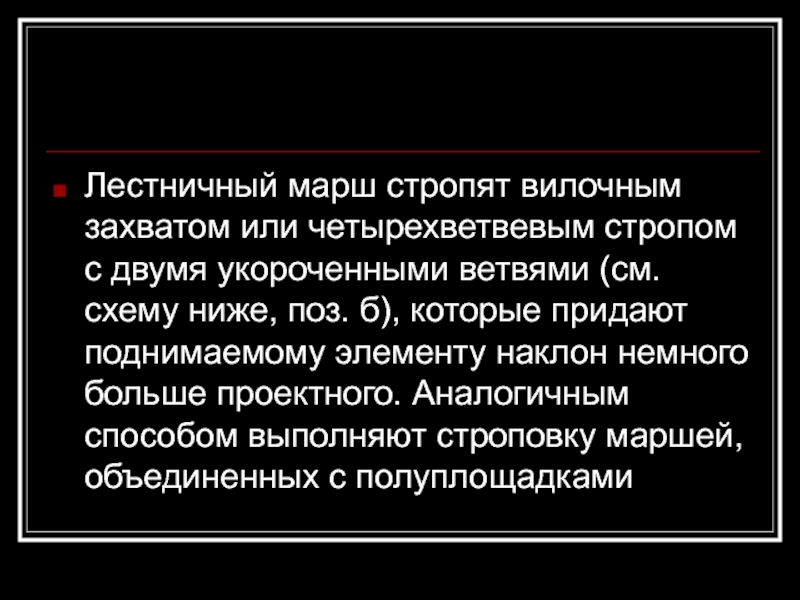

Слайд 56Лестничный марш стропят вилочным захватом или четырехветвевым стропом с двумя
укороченными ветвями (см. схему ниже, поз. б), которые придают поднимаемому
элементу наклон немного больше проектного. Аналогичным способом выполняют строповку маршей, объединенных с полуплощадками
Слайд 57Строповка и подъем лестничных маршей
Слайд 58При установке лестничного марша его сначала опирают на нижнюю площадку,
а затем на верхнюю. При обратной последовательности марш может сорваться
с верхней площадки или заклиниться между верхней и нижней площадками
Слайд 59Перед установкой марша монтажники устраивают на опорных местах лестничных площадок
постель из раствора, набрасывая и разравнивая его кельмами. При установке
маршей один монтажник находится на нижней площадке, другой - на вышележащем перекрытии или на подмостях рядом с лестничной клеткой. Принимая марш, монтажник направляет его в лестничную клетку, двигаясь одновременно к верхней площадке. На высоте 30 .. .40 см от места посадки марша оба монтажника прижимают его к стене, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний (см. схему ниже, поз. в). Неточности установки исправляют ломиками (см. схему ниже, поз. г), после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементным раствором и устанавливают инвентарные ограждения (рис. 6, 7, 8)
Слайд 60Наводка и установка лестничных маршей в проектное положение
Слайд 61Допускаемые отклонения от проектного положения сборных лестничных маршей и площадок,
мм:
- отклонение отметки верха лестничной площадки от проектной ... 5
-
разность отметок верхней поверхности смежных ступеней ... 3
- отклонение от горизонтали проступей лестничного марша и поверхностей площадок ... 4.
