Тема № 5: Надзор за обеспечением пожарной безопасности электроустановок

5.1. Пожарно-техническое обследование (проверка)
Учебные цели: Изучить основные этапы проведения пожарно-технического

обследования

Учебные вопросы:
1. Основные этапы проведения пожарно-технического обследования.
2. Методика проведения пожарно-технического обследования (проверки) электрооборудования на объектах надзора.

целом, и каждого цеха в отдельности, определить характеристику среды в

помещениях, классы помещений по ПУЭ, категории и группы взрывоопасных смесей. Эти сведения можно получить путем предварительного выхода на объект и на основании данных предыдущего обследования, а также исходя из общего характера производства.
2. Установить, какое электрооборудование (по типу и исполнению) может применяться на объекте в соответствии с ПУЭ.
3. Подобрать необходимый справочный материал: технологический регламент, ПУЭ, РД 34. 21.122-87, СО 153-34.21.122-2003 и др.
4. Изучить и проанализировать пожары и аварии от электрооборудования, чтобы при обследовании сделать упор на рекомендацию мероприятий, исключающих их причины.
5. Составить план, что и как проверять.
6. Образовать комиссию, в составе которой обязательно должны быть представители руководящих должностных лиц объекта, начальник пожарной охраны объекта, дежурный электромонтер.
7. Назначить сроки обследования.

проверку соответствия его требованиям ПУЭ, а также выполнения проверочных расчетов

(при необходимости).
При обследовании представитель ГПН должен выяснить время обследования электрохозяйства объекта органами Госгортехнадзора и ход выполнения сделанных ими предложений.

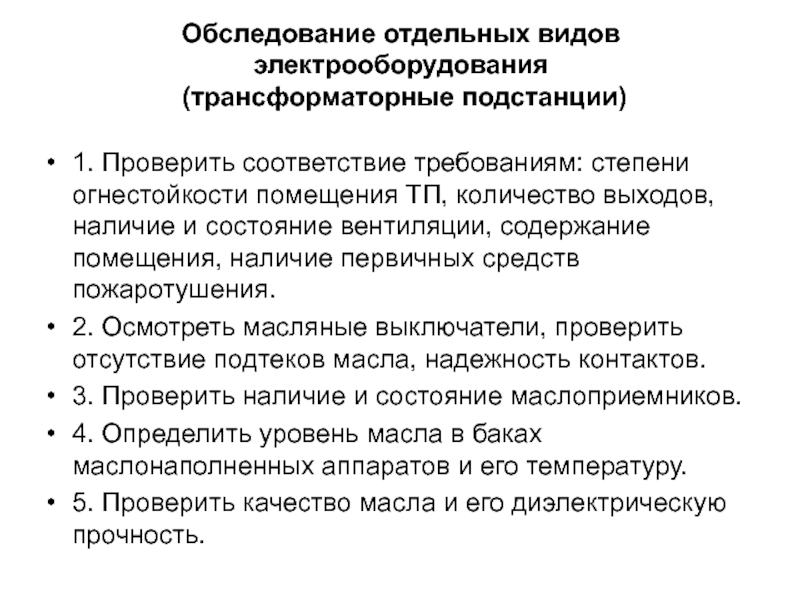

огнестойкости помещения ТП, количество выходов, наличие и состояние вентиляции, содержание

помещения, наличие первичных средств пожаротушения.
2. Осмотреть масляные выключатели, проверить отсутствие подтеков масла, надежность контактов.
3. Проверить наличие и состояние маслоприемников.
4. Определить уровень масла в баках маслонаполненных аппаратов и его температуру.
5. Проверить качество масла и его диэлектрическую прочность.

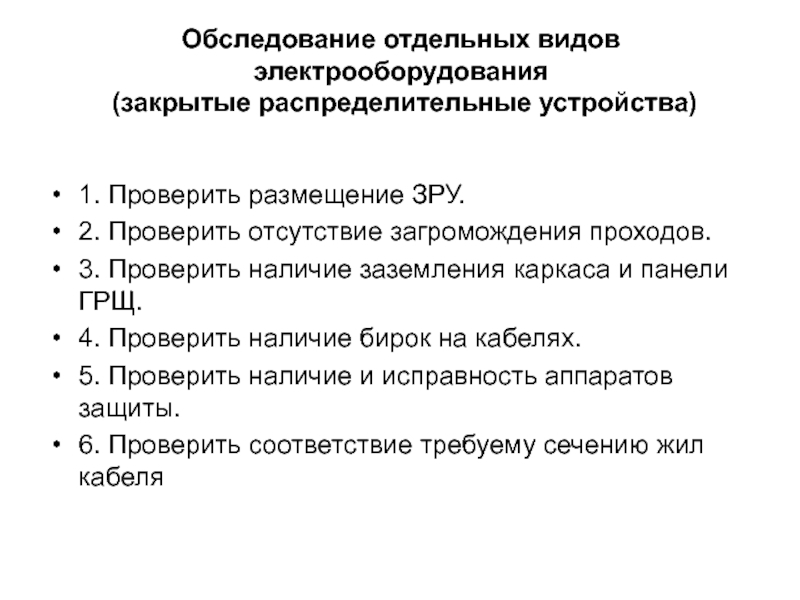

Проверить отсутствие загромождения проходов.
3. Проверить наличие заземления каркаса и панели

ГРЩ.
4. Проверить наличие бирок на кабелях.
5. Проверить наличие и исправность аппаратов защиты.
6. Проверить соответствие требуему сечению жил кабеля

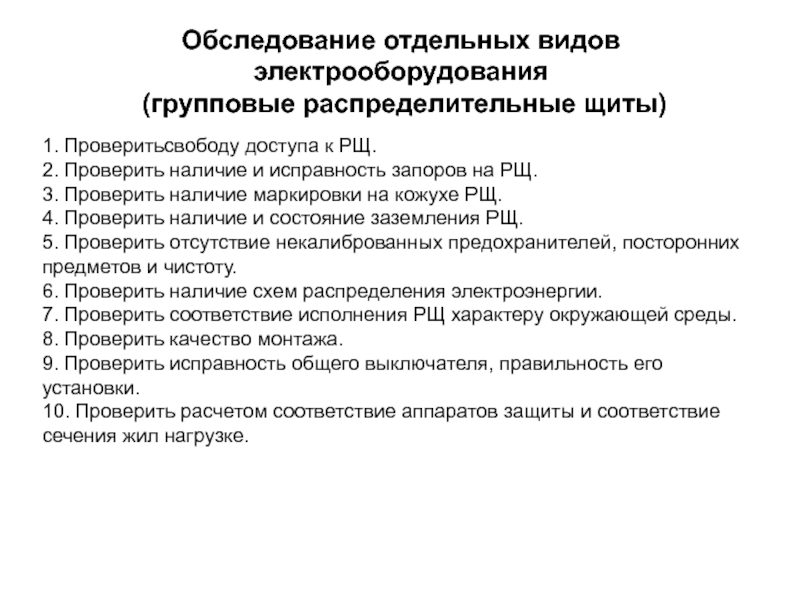

РЩ.
2. Проверить наличие и исправность запоров на РЩ.
3. Проверить наличие

маркировки на кожухе РЩ.
4. Проверить наличие и состояние заземления РЩ.
5. Проверить отсутствие некалиброванных предохранителей, посторонних предметов и чистоту.
6. Проверить наличие схем распределения электроэнергии.
7. Проверить соответствие исполнения РЩ характеру окружающей среды.
8. Проверить качество монтажа.
9. Проверить исправность общего выключателя, правильность его установки.
10. Проверить расчетом соответствие аппаратов защиты и соответствие сечения жил нагрузке.

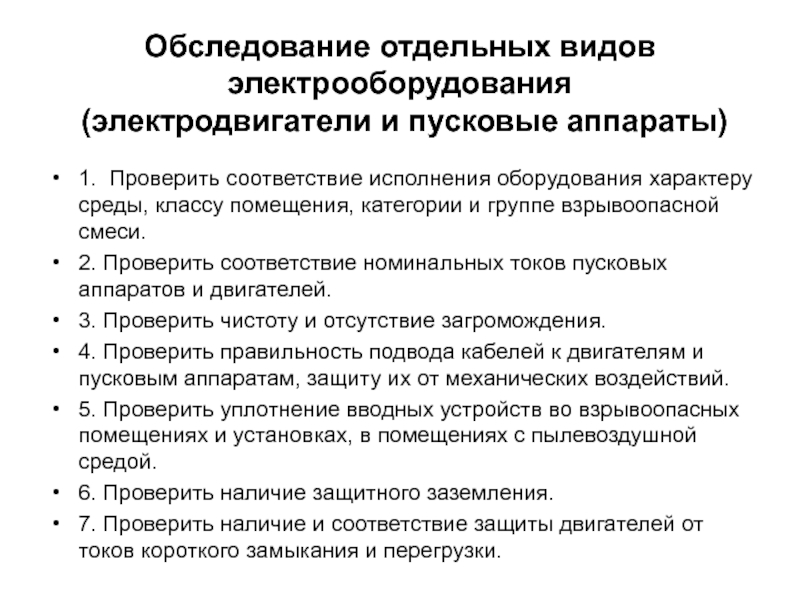

исполнения оборудования характеру среды, классу помещения, категории и группе взрывоопасной

смеси.
2. Проверить соответствие номинальных токов пусковых аппаратов и двигателей.
3. Проверить чистоту и отсутствие загромождения.
4. Проверить правильность подвода кабелей к двигателям и пусковым аппаратам, защиту их от механических воздействий.
5. Проверить уплотнение вводных устройств во взрывоопасных помещениях и установках, в помещениях с пылевоздушной средой.
6. Проверить наличие защитного заземления.
7. Проверить наличие и соответствие защиты двигателей от токов короткого замыкания и перегрузки.

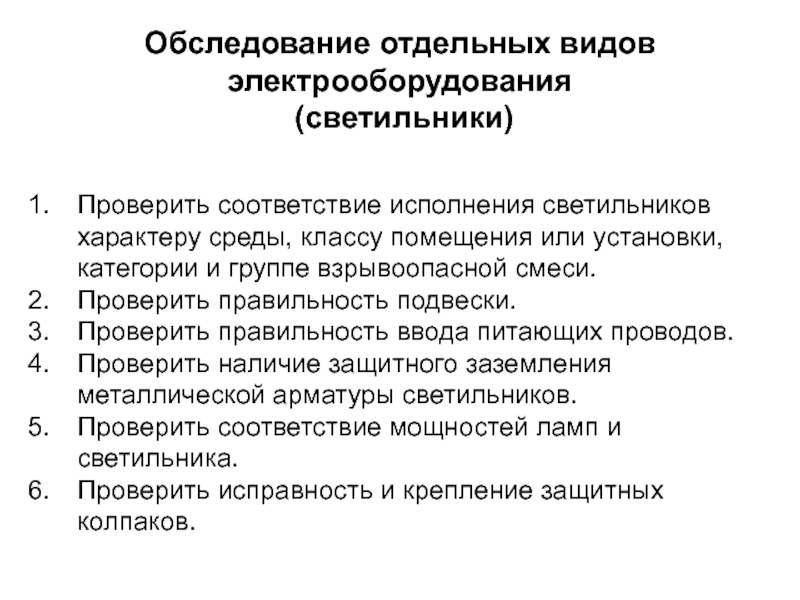

классу помещения или установки, категории и группе взрывоопасной смеси.
Проверить правильность

подвески.
Проверить правильность ввода питающих проводов.
Проверить наличие защитного заземления металлической арматуры светильников.
Проверить соответствие мощностей ламп и светильника.
Проверить исправность и крепление защитных колпаков.

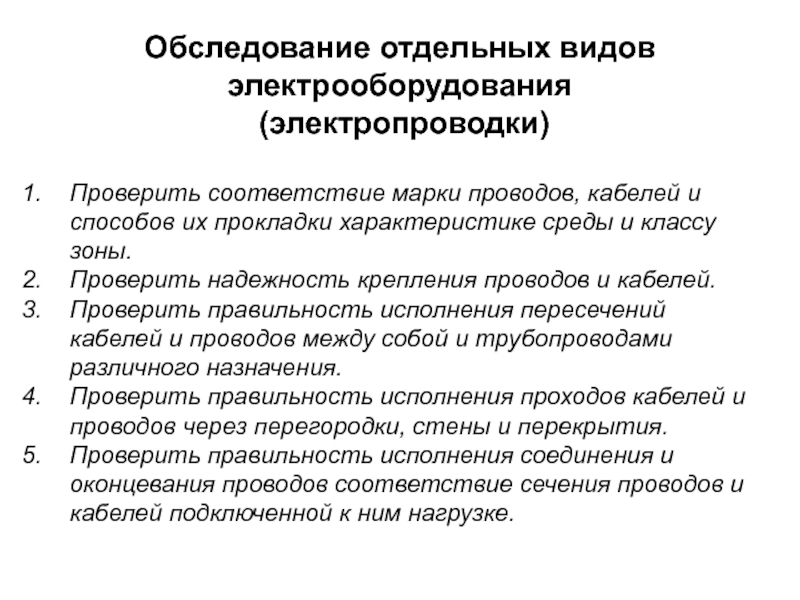

способов их прокладки характеристике среды и классу зоны.
Проверить надежность крепления

проводов и кабелей.
Проверить правильность исполнения пересечений кабелей и проводов между собой и трубопроводами различного назначения.
Проверить правильность исполнения проходов кабелей и проводов через перегородки, стены и перекрытия.
Проверить правильность исполнения соединения и оконцевания проводов соответствие сечения проводов и кабелей подключенной к ним нагрузке.

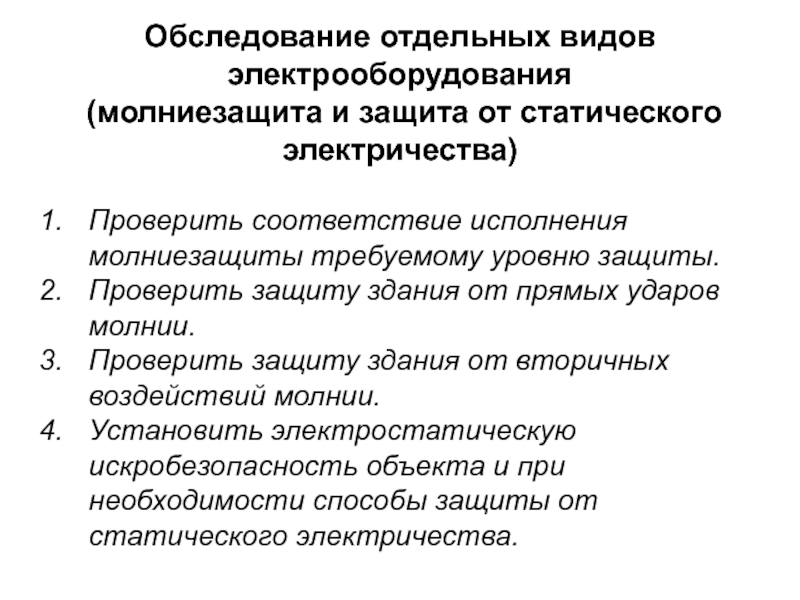

соответствие исполнения молниезащиты требуемому уровню защиты.
Проверить защиту здания от прямых

ударов молнии.
Проверить защиту здания от вторичных воздействий молнии.
Установить электростатическую искробезопасность объекта и при необходимости способы защиты от статического электричества.

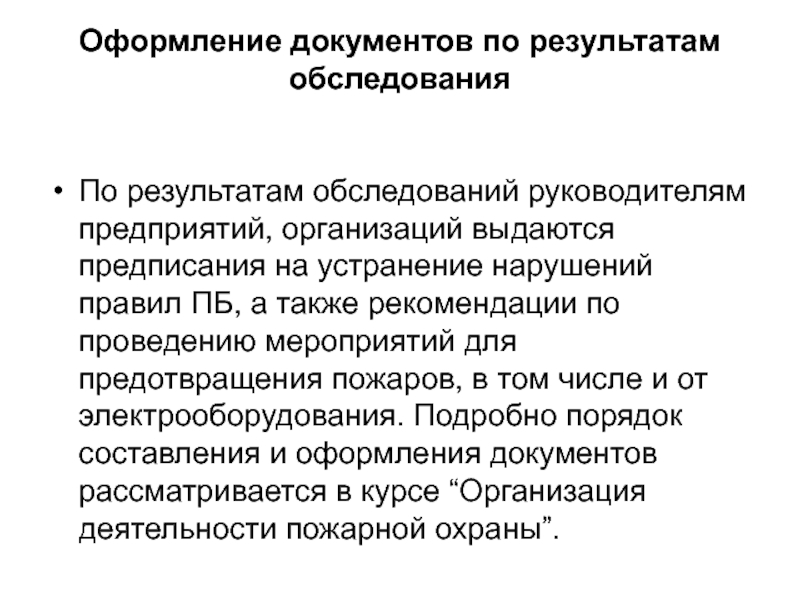

выдаются предписания на устранение нарушений правил ПБ, а также рекомендации

по проведению мероприятий для предотвращения пожаров, в том числе и от электрооборудования. Подробно порядок составления и оформления документов рассматривается в курсе “Организация деятельности пожарной охраны”.

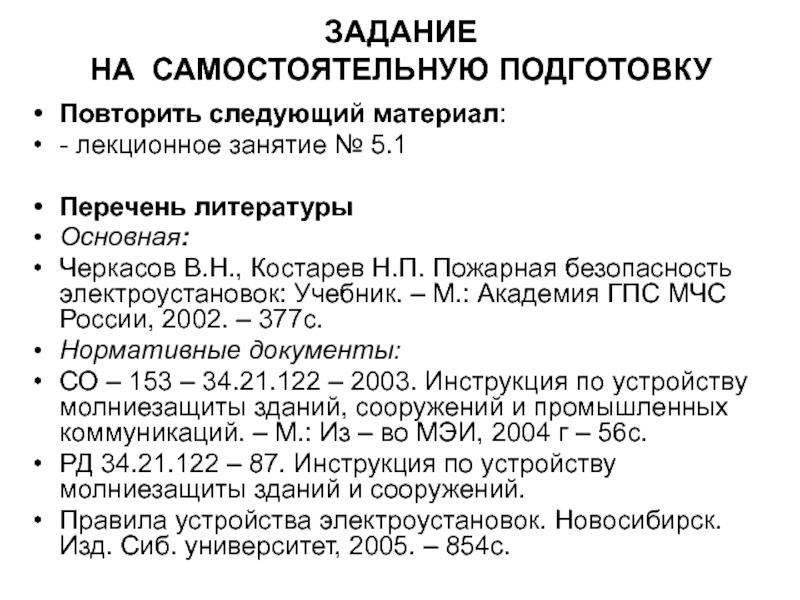

В.Н., Костарев Н.П. Пожарная безопасность электроустановок: Учебник. – М.: Академия

ГПС МЧС России, 2002. – 377с.
Нормативные документы:
СО – 153 – 34.21.122 – 2003. Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций. – М.: Из – во МЭИ, 2004 г – 56с.
РД 34.21.122 – 87. Инструкция по устройству молниезащиты зданий и сооружений.
Правила устройства электроустановок. Новосибирск. Изд. Сиб. университет, 2005. – 854с.
