Тема: ОБЩИЕ ВОПРОСЫ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ИжГТУ УПОЛНОМОЧЕННЫЙ ОРГАН ПО

обусловливающих её пригодность удовлетворять определенные потребности в соответствии с её

Группа технологических показателей качества продукции:

механические (прочность, пластичность, твердость, долговечность);
форма, размеры - шероховатость ; - химический состав; - структурные; - несплошности

Существуют 14 групп показателей качества продукции

Всякое отклонение показателя от установленных в документации пределов есть дефект

Дефект – каждое отдельное несоответствие любых показателей качества продукции установленным техническим требованиям

котором не должна быть нарушена пригодность объекта контроля к дальнейшему

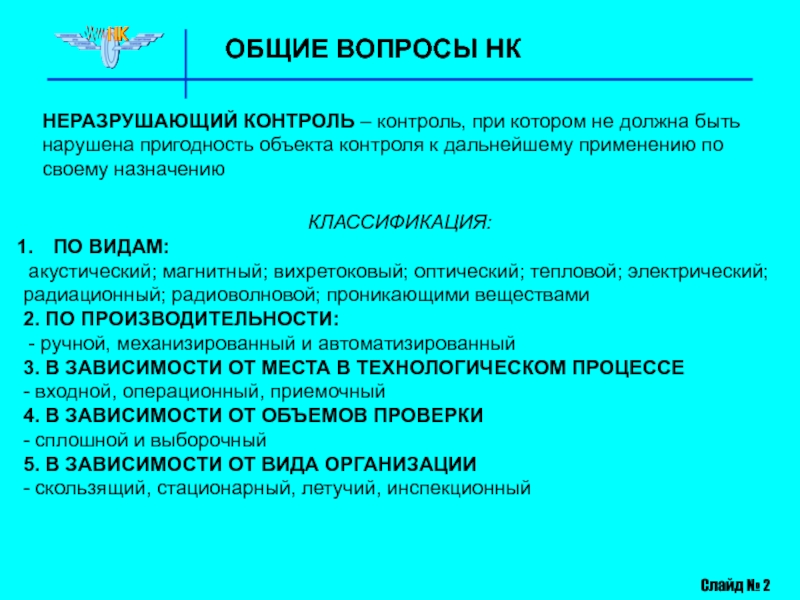

КЛАССИФИКАЦИЯ:
ПО ВИДАМ:

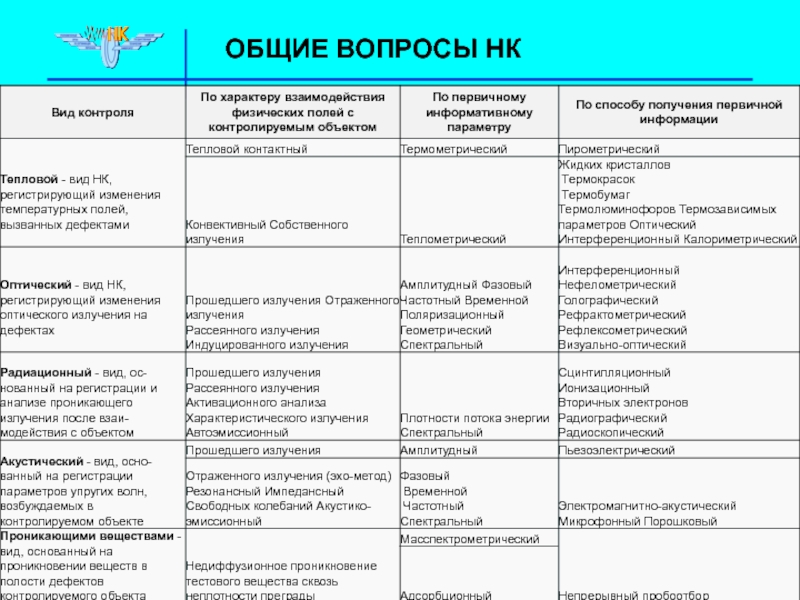

акустический; магнитный; вихретоковый; оптический; тепловой; электрический;
радиационный; радиоволновой; проникающими веществами
2. ПО ПРОИЗВОДИТЕЛЬНОСТИ:
- ручной, механизированный и автоматизированный
3. В ЗАВИСИМОСТИ ОТ МЕСТА В ТЕХНОЛОГИЧЕСКОМ ПРОЦЕССЕ
- входной, операционный, приемочный
4. В ЗАВИСИМОСТИ ОТ ОБЪЕМОВ ПРОВЕРКИ
- сплошной и выборочный
5. В ЗАВИСИМОСТИ ОТ ВИДА ОРГАНИЗАЦИИ
- скользящий, стационарный, летучий, инспекционный

дефектов типа нарушения сплошности материала изделий
2. Структуроскопия - оценка структуры,

Слайд № 3

ЦЕЛЬ НК:
Снижение и недопущение аварийности

СИСТЕМА НК:
Аппаратная часть
Методическая часть
Человеческий фактор

ОСНОВНЫЕ ЗАДАЧИ НК:
Выявить дефект
Автоматизация процесса
Повышение достоверности

признакам:

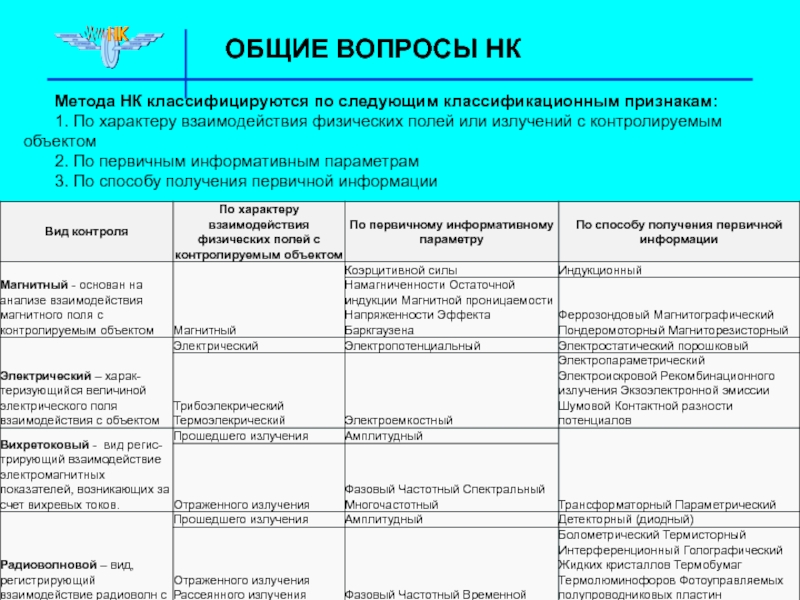

1. По характеру взаимодействия физических полей или излучений с контролируемым

пространственных ограничителей, препятствующих проведению неразрушающего контроля данным методом в необходимом

Контролепригодность ОК характеризуется
Совокупностью физико-химических свойств объектов, позволяющих осуществить его проверку данным методом неразрушающего контроля

К неразрушающему контролю предъявляют следующие требования:
1. Возможность контроля на разных стадиях изготовления, в эксплуатации и при ремонте изделий
2. Согласованность времени контроля с временем работы другого технологического оборудования
3. Достоверность и воспроизводимость результатов контроля

Слайд № 6

При выборе метода неразрушающего контроля конкретных деталей необходимо учитывать следующие основные факторы:
1. Чувствительность метода контроля
2. Тип и расположение несплошности
3. Условия работы деталей
4. Контролепригодность изделия
5. Контроледоступность изделия

сечению; причины возникновения
Слайд № 17
ДЕФЕКТ – КАЖДОЕ ОТДЕЛЬНОЕ НЕСООТВЕТСТВИЕ ЛЮБЫХ

ПРИМЕР ТИПОВ ДЕФЕКТА:

ДЕФЕКТ: 30Г. Горизонтальное расслоение головки рельса из-за наличия скоплений неметаллических включений

КОД: 30Г.1 – в стыке
30Г.2 – вне стыка

2. Эксплуатационная характеристика (вид дефекта)
степень опасности:
а) критический (не допускается в эксплуатацию);
б) значительный (влияет на долговечность);
в) малозначительный (не влияет на долговечность).

ПРИМЕРЫ ТИПОВ ДЕФЕКТОВ
ПО КЛАССИФИКАТОРУ К ЖА 2005 04

площадь дефекта; амплитуда эхо-сигнала; длина валика порошка; напряженность поля намагничивания

Слайд № 18

ПРИМЕР:

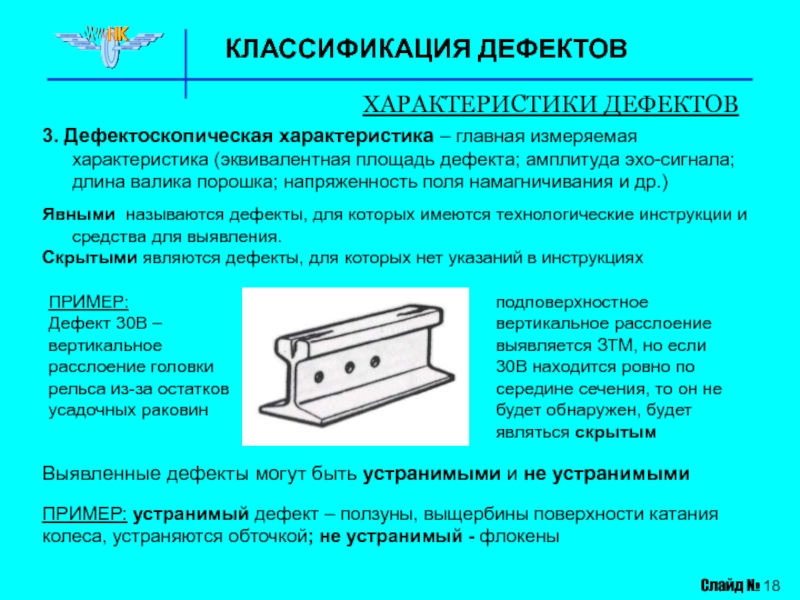

Дефект 30В – вертикальное расслоение головки рельса из-за остатков усадочных раковин

подповерхностное вертикальное расслоение выявляется ЗТМ, но если 30В находится ровно по середине сечения, то он не будет обнаружен, будет являться скрытым

Выявленные дефекты могут быть устранимыми и не устранимыми

ПРИМЕР: устранимый дефект – ползуны, выщербины поверхности катания колеса, устраняются обточкой; не устранимый - флокены

или закрытой полости с грубой шероховатостью, появляющаяся вследствие усадки при

Слайд № 19

Открытая усадочная раковина

Закрытая усадочная раковина

Вторичная усадочная раковина

Вид НК: АК; дефект неисправимый

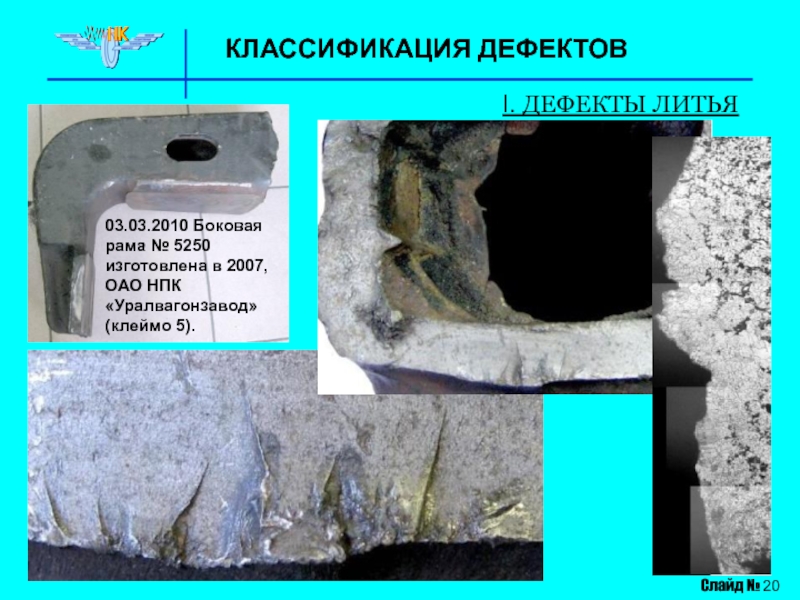

изготовлена в 2007, ОАО НПК «Уралвагонзавод» (клеймо 5).

изготовленной в 03.2007 г.
на ОАО «НПК «Уралвагонзавод»

выделившимся из металла
Слайд № 22

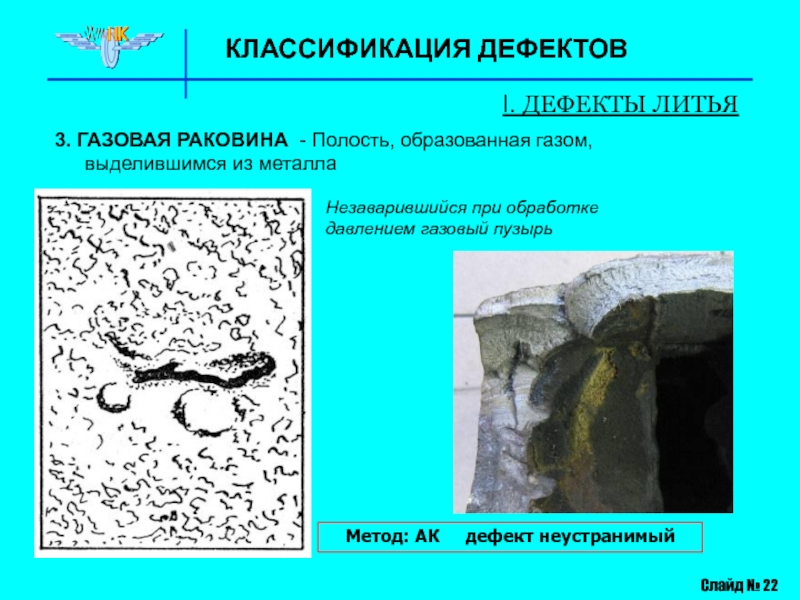

Незаварившийся при обработке давлением газовый пузырь

Метод: АК дефект неустранимый

тела затвердевшей отливки под влиянием внутренних напряжений в металле; имеет

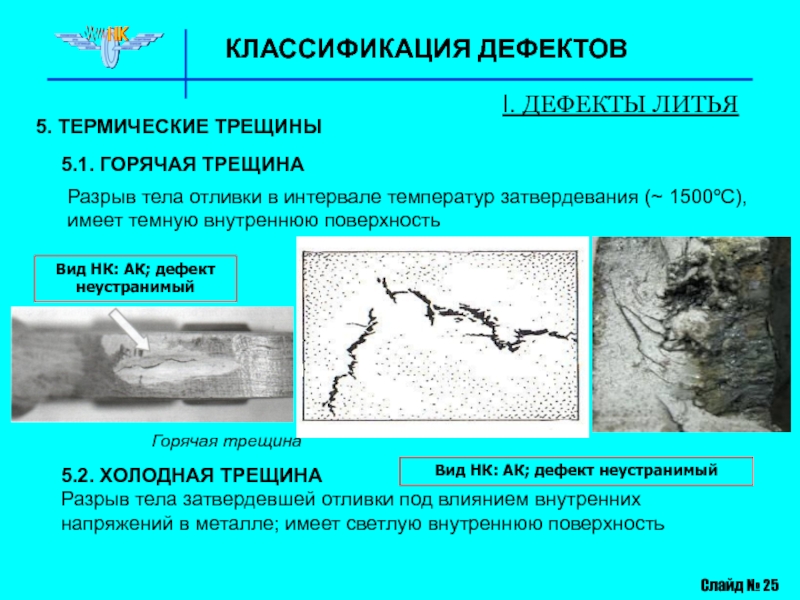

Разрыв тела отливки в интервале температур затвердевания (~ 1500ºС), имеет темную внутреннюю поверхность

Горячая трещина

Вид НК: АК; дефект неустранимый

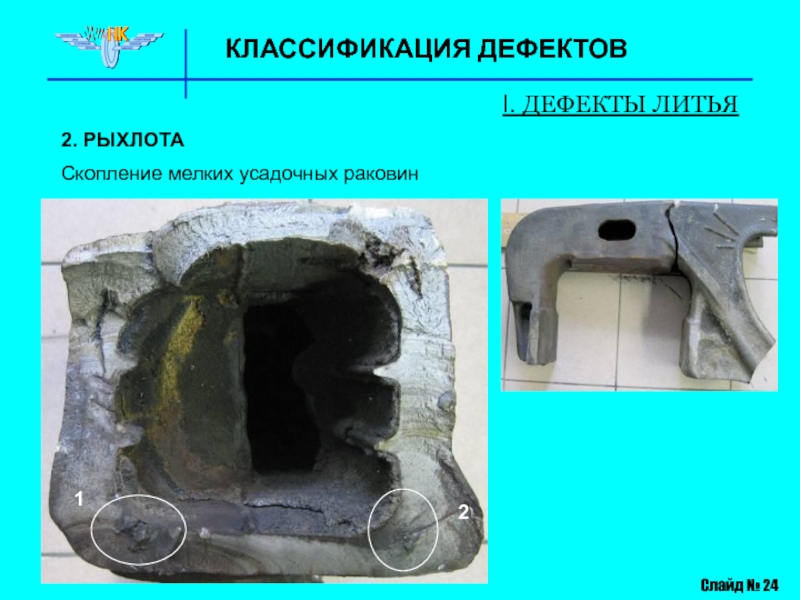

Вид НК: АК; дефект неустранимый

5. ТЕРМИЧЕСКИЕ ТРЕЩИНЫ

№ 26
Ликвационный квадрат
Х/А; дефект неустранимый

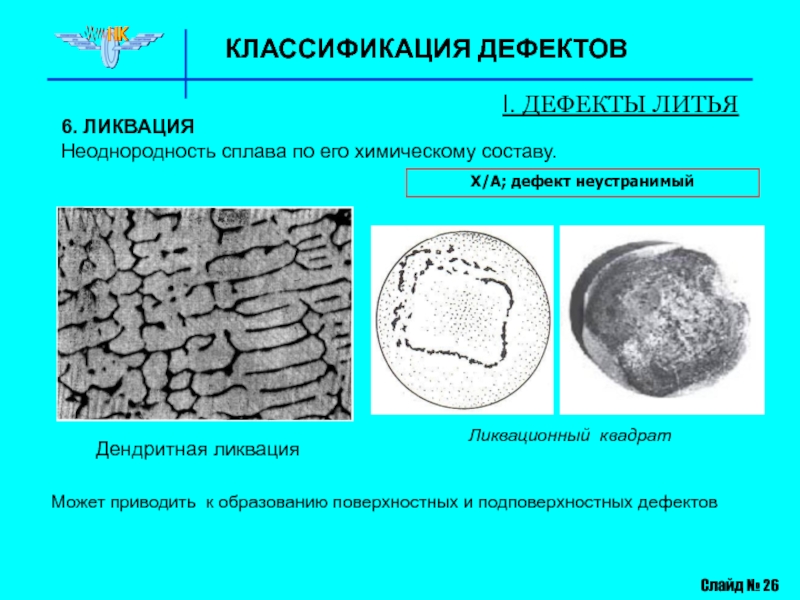

Дендритная ликвация
Может приводить к образованию поверхностных

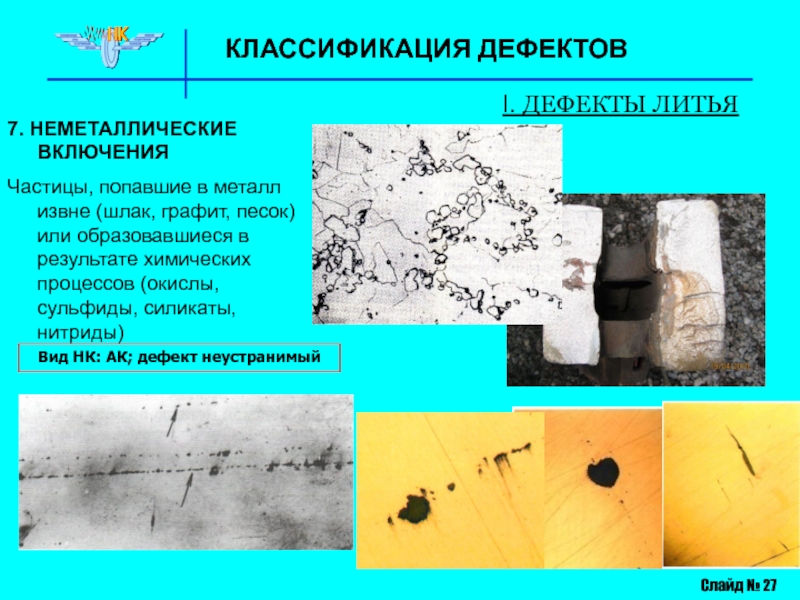

песок) или образовавшиеся в результате химических процессов (окислы, сульфиды, силикаты,

Слайд № 27

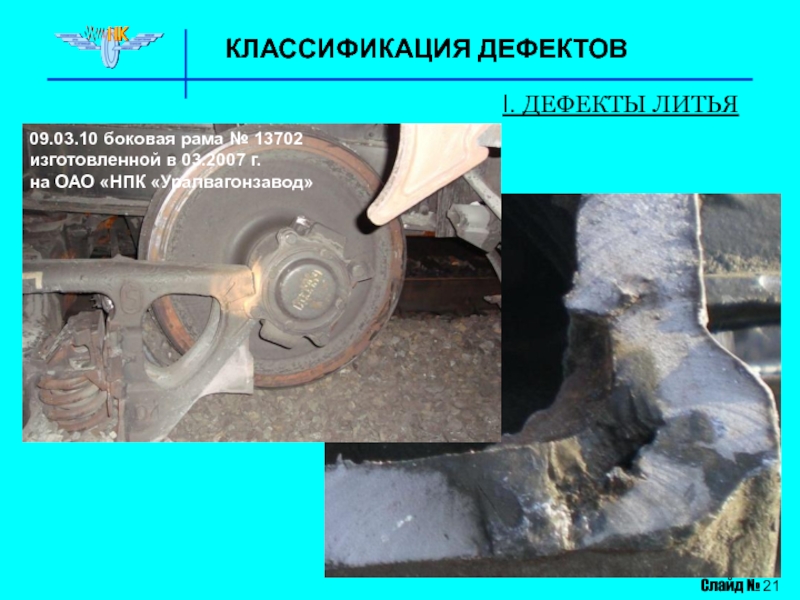

I. ДЕФЕКТЫ ЛИТЬЯ

Вид НК: АК; дефект неустранимый

в металле, образовавшиеся при деформации неметаллических включений при прокате
Слайд №

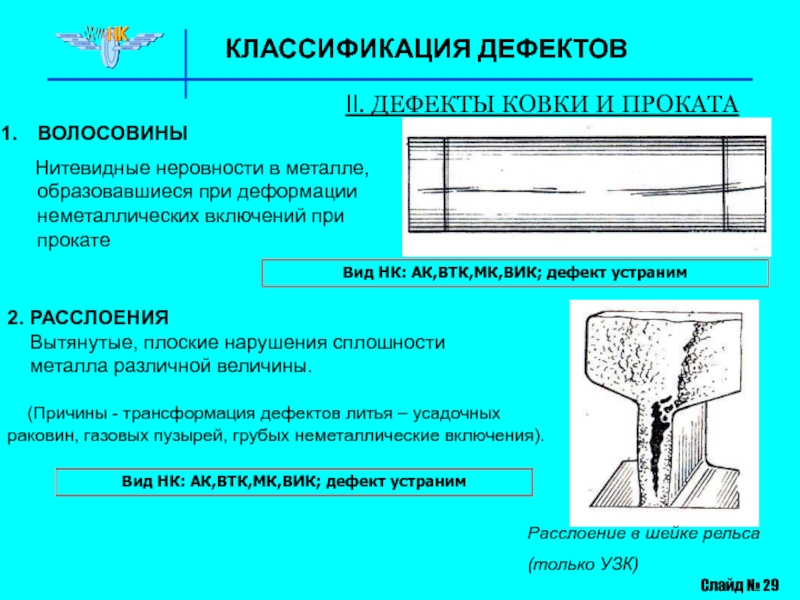

2. РАССЛОЕНИЯ
Вытянутые, плоские нарушения сплошности
металла различной величины.

(Причины - трансформация дефектов литья – усадочных раковин, газовых пузырей, грубых неметаллические включения).

Расслоение в шейке рельса
(только УЗК)

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

плен на прутке
3. ПРОКАТНАЯ ПЛЕНА
Дефект на поверхности детали языкообразной формы,

4. УС
Продольный выступ с одной или двух противоположных сторон

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

продольного углубления, расположенного по всей длине или на отдельных участках

Слайд № 31

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

заворот металла в виде отслоения
Слайд № 31
Вид НК: АК,ВТК,МК,ВИК; дефект

виде разрыва тела отливки под влиянием растворенного в стали водорода

Слайд № 31

Вид НК: АК; дефект неисправимый

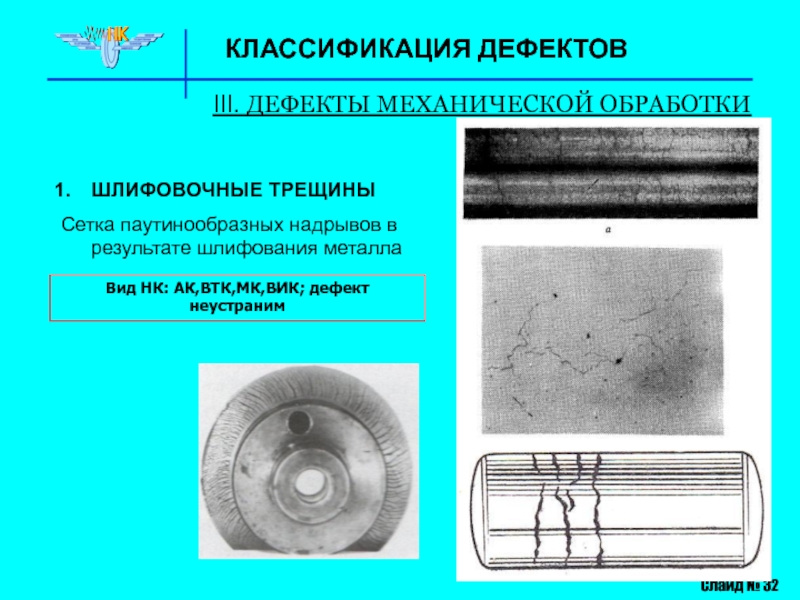

в результате шлифования металла
Вид НК: АК,ВТК,МК,ВИК; дефект неустраним

виде произвольно расположенных углублений различной формы, образовавшихся вследствие повреждения и

3. ЦАРАПИНА
Дефект поверхности, представляющий собой углубление неправильной формы и произвольного направления

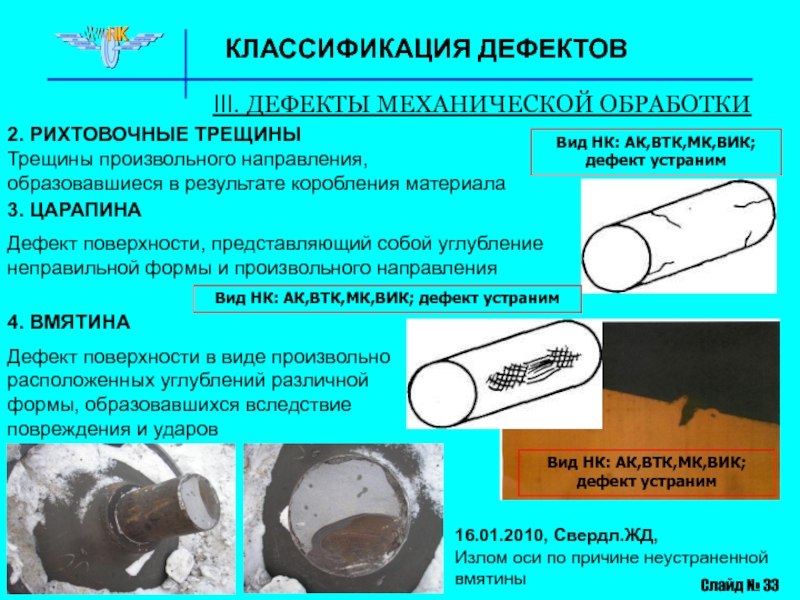

2. РИХТОВОЧНЫЕ ТРЕЩИНЫ
Трещины произвольного направления, образовавшиеся в результате коробления материала

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

Вид НК: АК,ВТК,МК,ВИК; дефект устраним

16.01.2010, Свердл.ЖД,
Излом оси по причине неустраненной вмятины

металла по своим размерам
- КАРБИДНАЯ СЕТКА
Выделение цементита по границам

2. ПЕРЕЖОГ

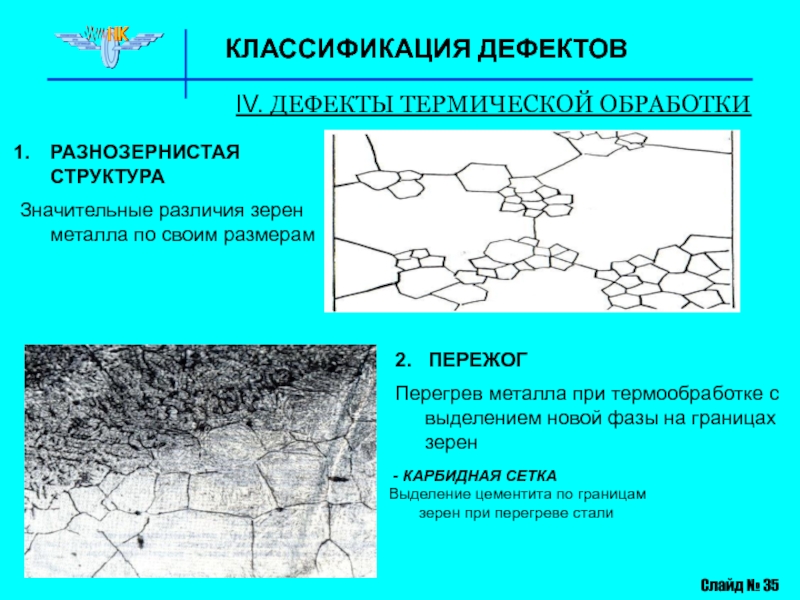

Перегрев металла при термообработке с выделением новой фазы на границах зерен

на поверхности изделия
4. ОБЕЗУГЛЕРОЖИВАНИЕ
Удаление углерода с поверхности при термообработке
дефекты

обезуглероживание на глубине до 0,12 мм

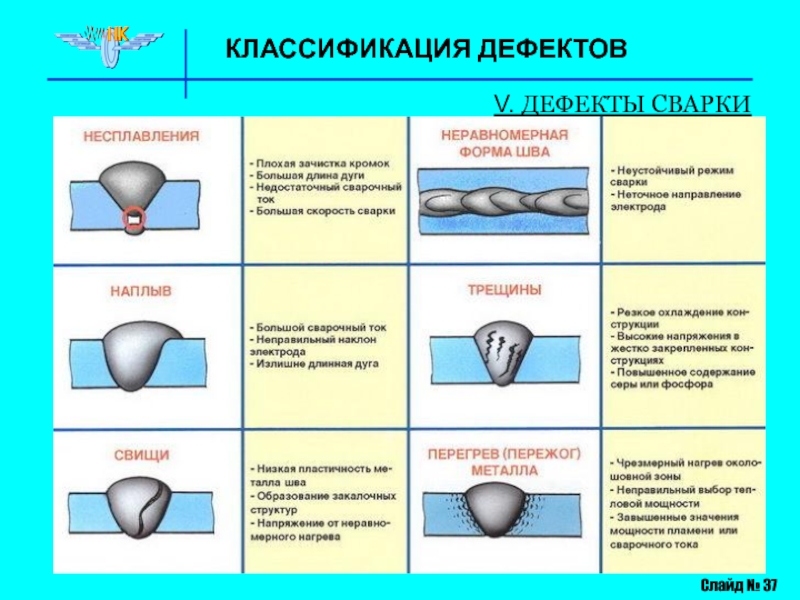

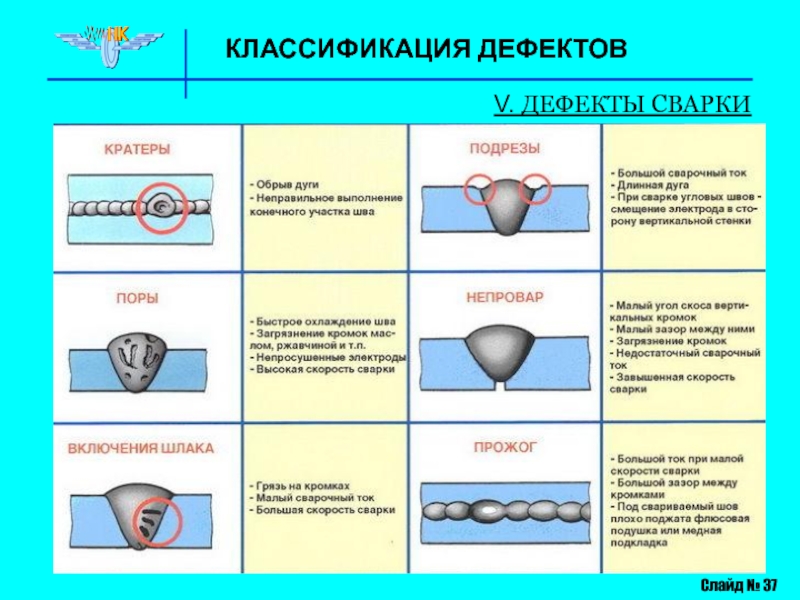

в материале деталей при воздействии на них нагрузок, превышающих прочность

а) Вязкие (внутризернистый характер распространения), предшествующая образованию трещины деформация происходила во всем объеме детали

б) Хрупкие (межзеренный характер распространения), располагаются по поверхностям, перпендикулярным к направлению действия наибольших растягивающих напряжений.

межзеренная сетка трещин

Холодный излом хребтовой балки

влиянием химического воздействия

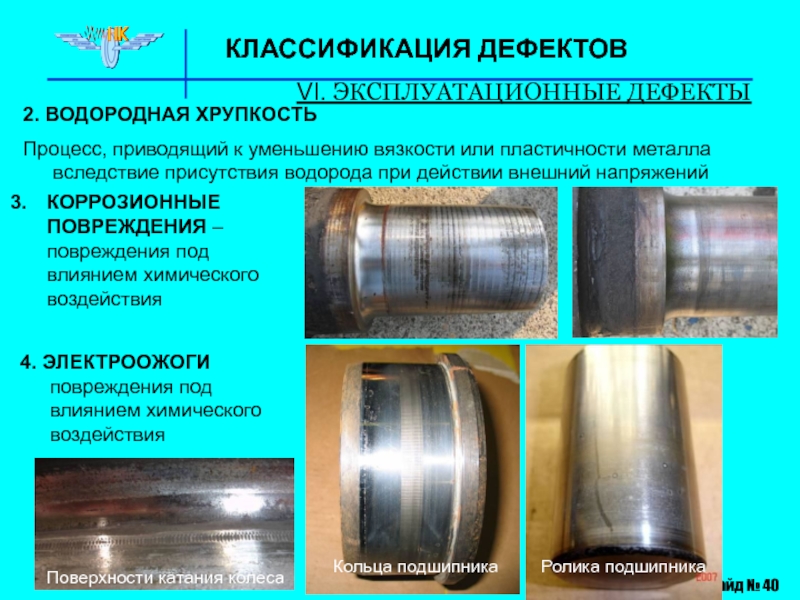

2. ВОДОРОДНАЯ ХРУПКОСТЬ
Процесс, приводящий к уменьшению вязкости или

4. ЭЛЕКТРООЖОГИ повреждения под влиянием химического воздействия

Поверхности катания колеса

Кольца подшипника

Ролика подшипника

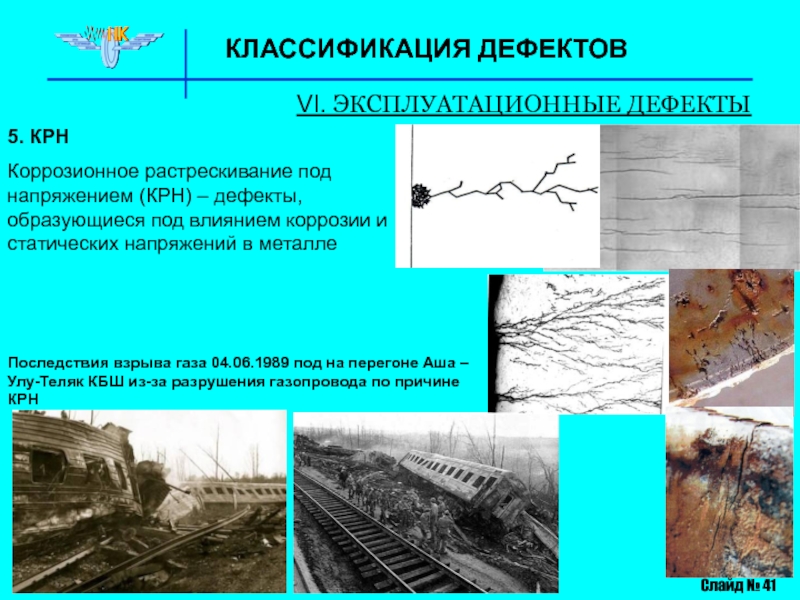

(КРН) – дефекты, образующиеся под влиянием коррозии и статических напряжений

Последствия взрыва газа 04.06.1989 под на перегоне Аша – Улу-Теляк КБШ из-за разрушения газопровода по причине КРН

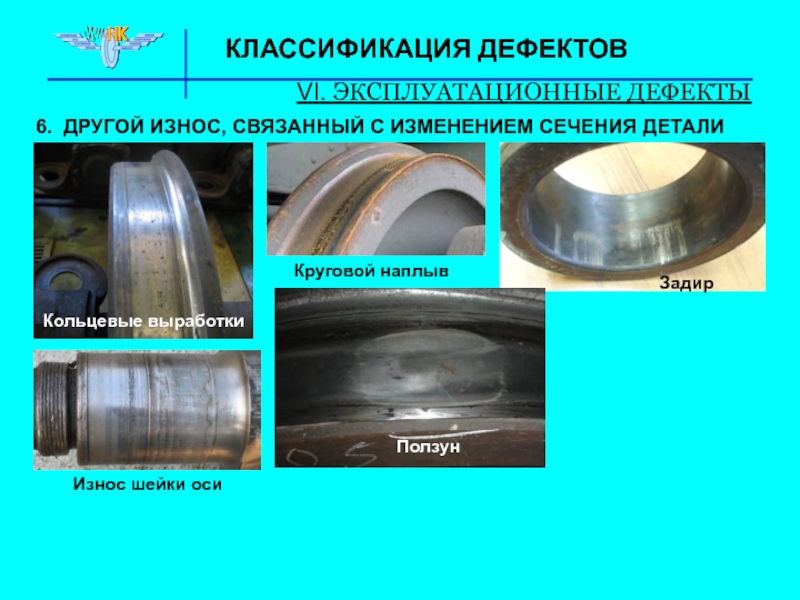

ДЕТАЛИ
Кольцевые выработки
Круговой наплыв
Износ шейки оси
Ползун
Задир

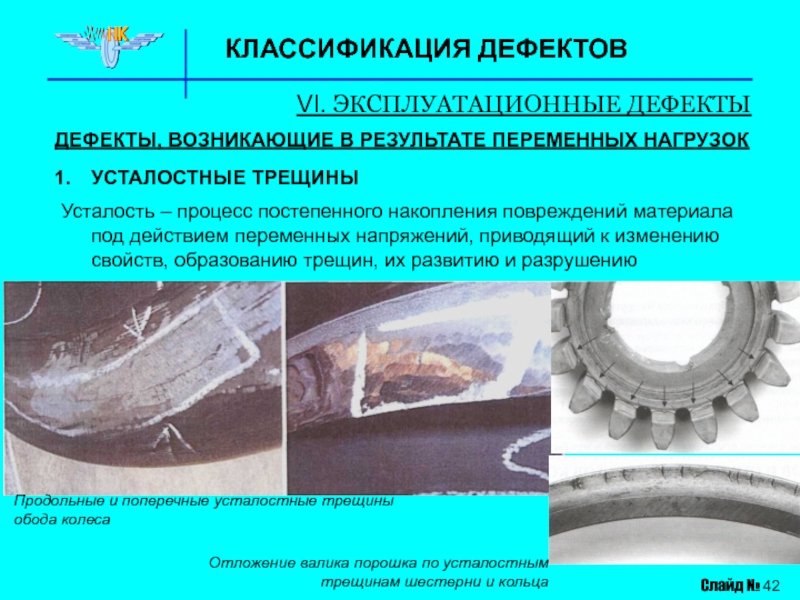

– процесс постепенного накопления повреждений материала под действием переменных напряжений,

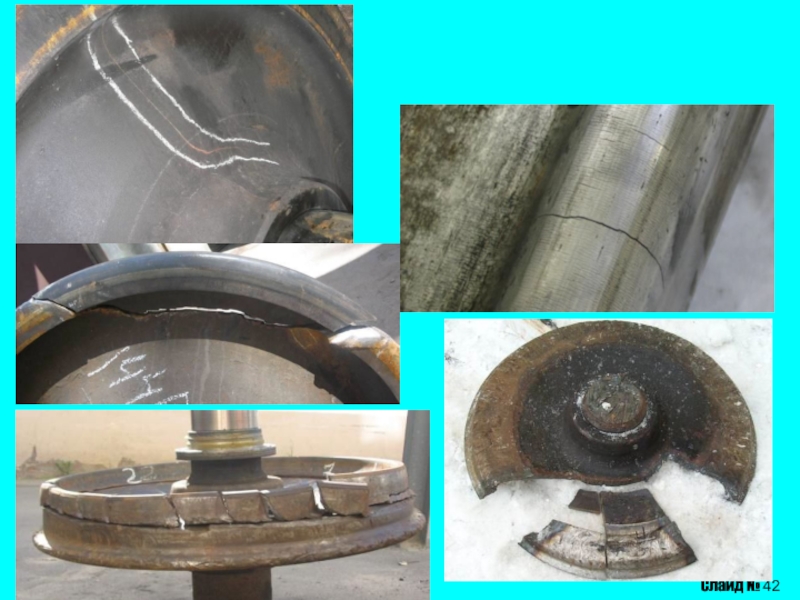

Продольные и поперечные усталостные трещины обода колеса

Слайд № 42

Отложение валика порошка по усталостным трещинам шестерни и кольца

г.

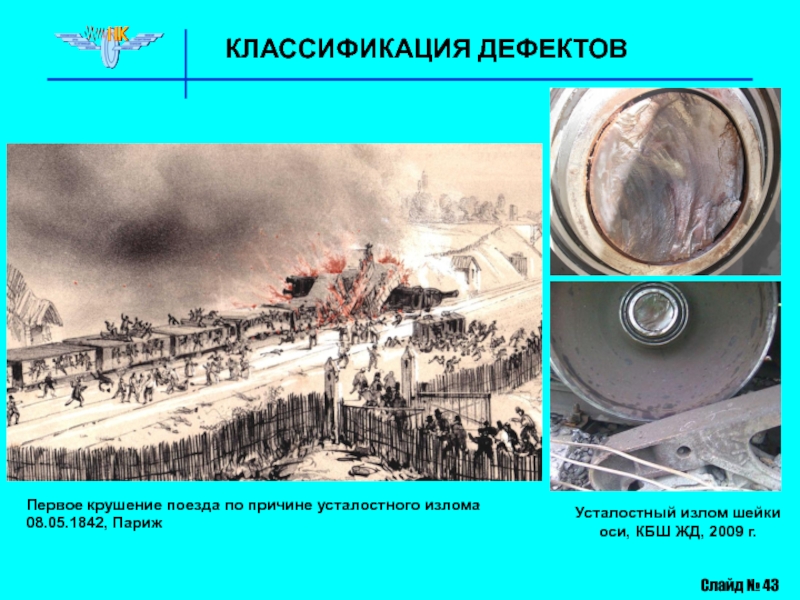

Первое крушение поезда по причине усталостного излома
08.05.1842, Париж

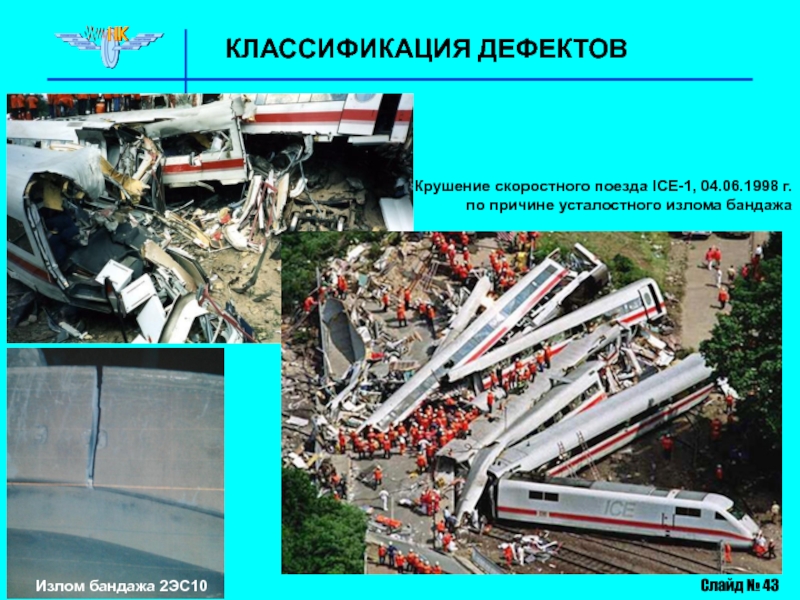

причине усталостного излома бандажа
Излом бандажа 2ЭС10

(ЦИКЛИЧЕСКИХ) НАГРУЗОК
ТРЕЩИНЫ КОНТАКТНОЙ УСТАЛОСТИ - Трещины, образующиеся на поверхности детали

Выщербины

Навар

Контактно-усталостные раковины

НАГРУЗОК
4. ТРЕЩИНЫ ТЕРМИЧЕСКОЙ УСТАЛОСТИ
Разрушения деталей после многократного воздействия периодически изменяющегося

Побежалость

Трещины термической усталости

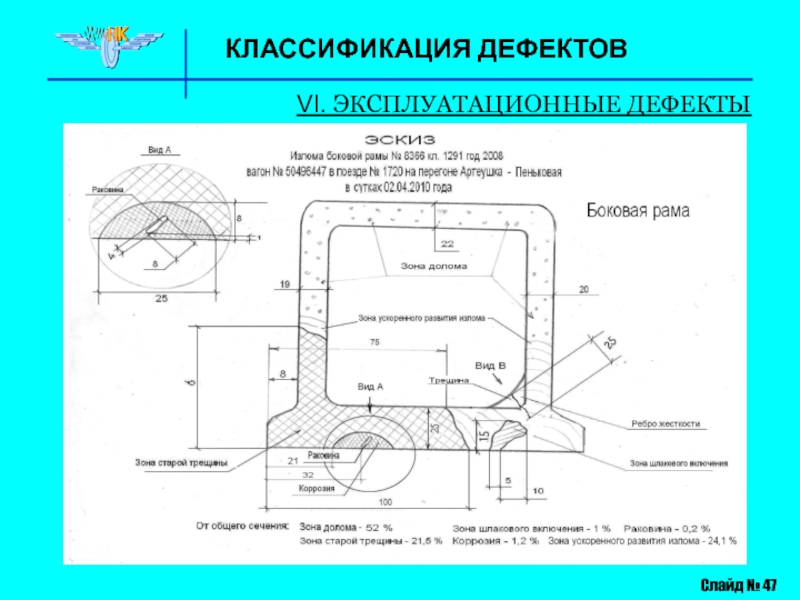

коррозионной усталости развившаяся по месту литейного дефекта

НАГРУЗОК
ФРЕТТИНГ

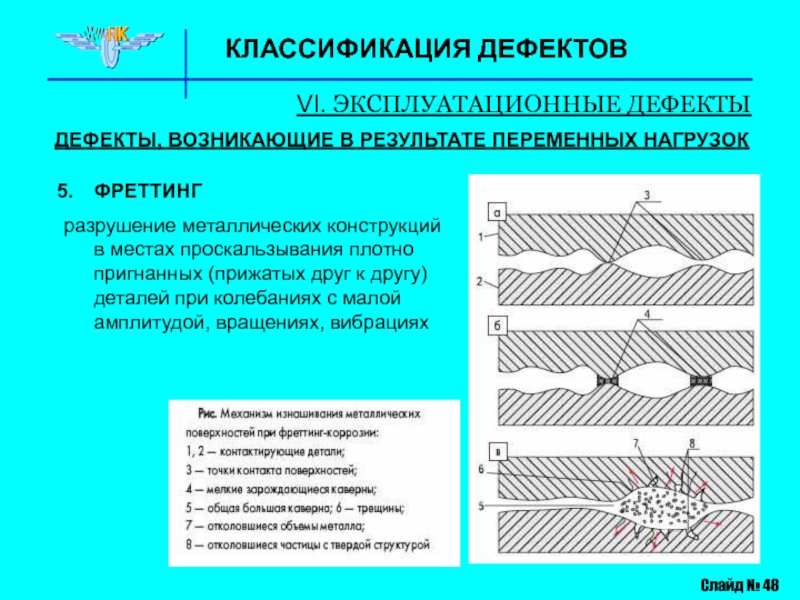

разрушение металлических конструкций в местах проскальзывания плотно пригнанных (прижатых друг

НАГРУЗОК

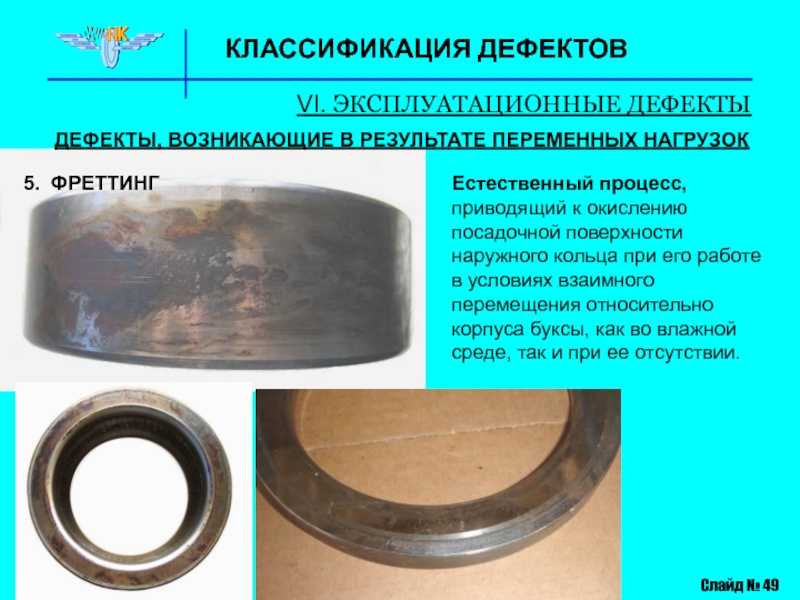

5. ФРЕТТИНГ
Естественный процесс, приводящий к окислению посадочной поверхности наружного кольца

НАГРУЗОК

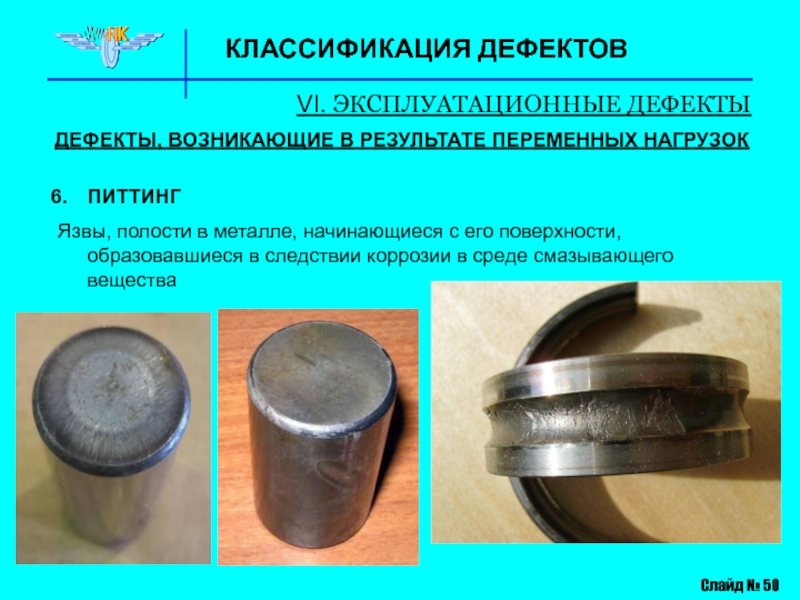

ПИТТИНГ
Язвы, полости в металле, начинающиеся с его поверхности, образовавшиеся в
