Типы и виды очистных снарядов
Содержание
- 1. Типы и виды очистных снарядов
- 2. Понятие ВИС ВИС, внутритрубный инспекционный снаряд
- 3. Виды внутритрубных инспекционных приборов.Многоканальные профилемеры ПРН.Предназначены для
- 4. Слайд 4
- 5. Виды внутритрубных инспекционных приборов.Внутритрубные приборы для определения
- 6. Слайд 6
- 7. Виды внутритрубных инспекционных приборов.Ультразвуковые дефектоскопы серии УСК
- 8. Слайд 8
- 9. Виды внутритрубных инспекционных приборов.Магнитные дефектоскопы серии МСК
- 10. Слайд 10
- 11. Виды внутритрубных инспекционных приборов.Комбинированные магнитные дефектоскопы (MFL+TFI).За
- 12. Слайд 12
- 13. Виды внутритрубных инспекционных приборов.Магнитные дефектоскопы серии МСК
- 14. Слайд 14
- 15. Виды внутритрубных инспекционных приборов.Ультразвуковые дефектоскопы для многоракурсного
- 16. Слайд 16
- 17. Виды внутритрубных инспекционных приборов.Дефектоскопы для выявления отслоений
- 18. Слайд 18
- 19. Спасибо за внимание!
- 20. Скачать презентанцию

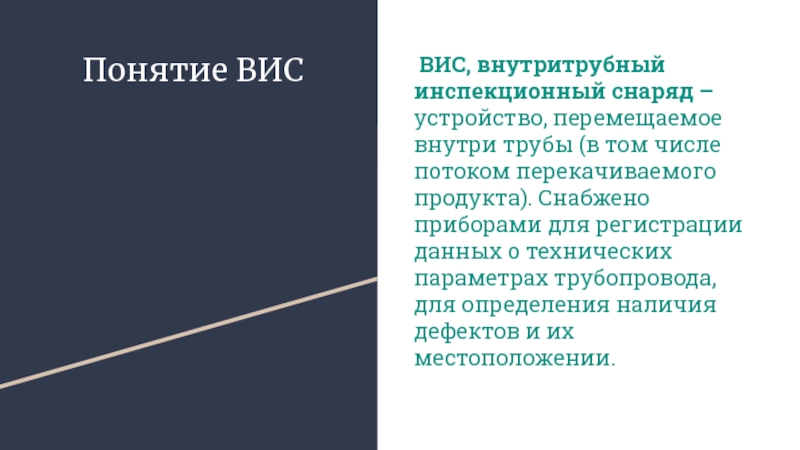

Понятие ВИС ВИС, внутритрубный инспекционный снаряд – устройство, перемещаемое внутри трубы (в том числе потоком перекачиваемого продукта). Снабжено приборами для регистрации данных о технических параметрах трубопровода, для определения наличия дефектов
Слайды и текст этой презентации

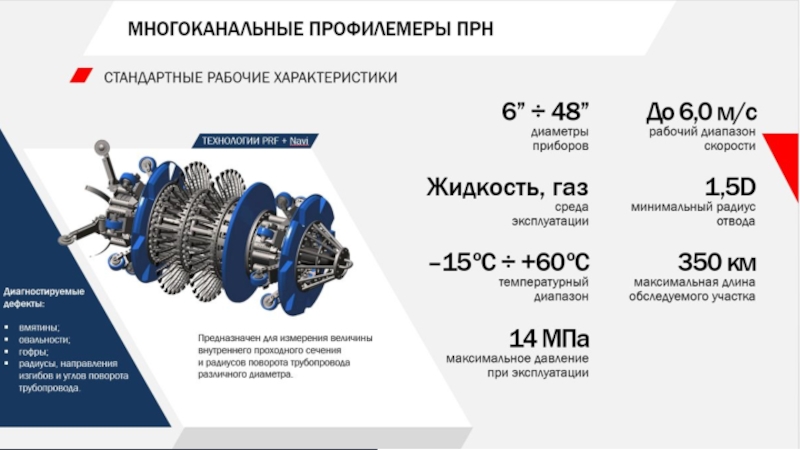

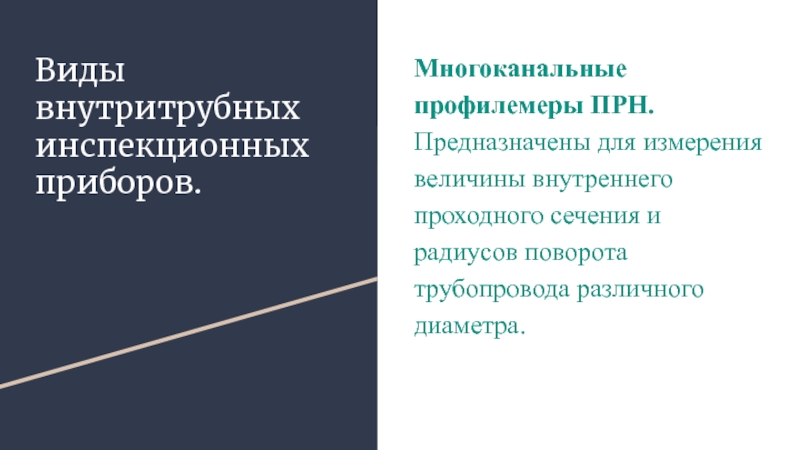

Слайд 3Виды внутритрубных инспекционных приборов.
Многоканальные профилемеры ПРН.
Предназначены для измерения величины внутреннего
проходного сечения и радиусов поворота трубопровода различного диаметра.

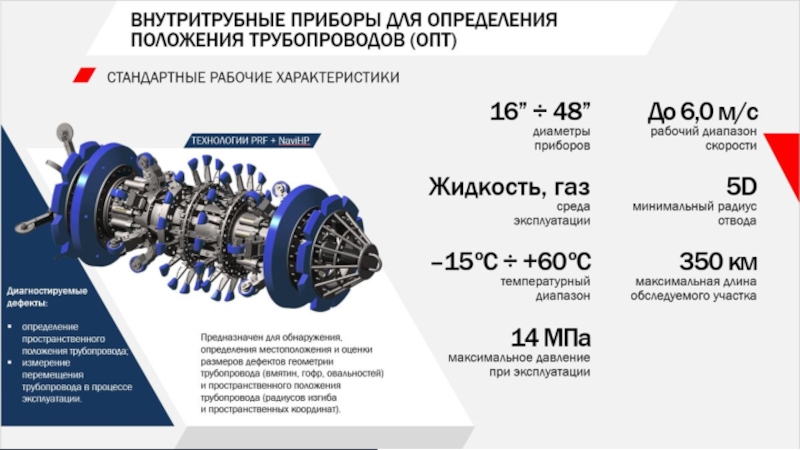

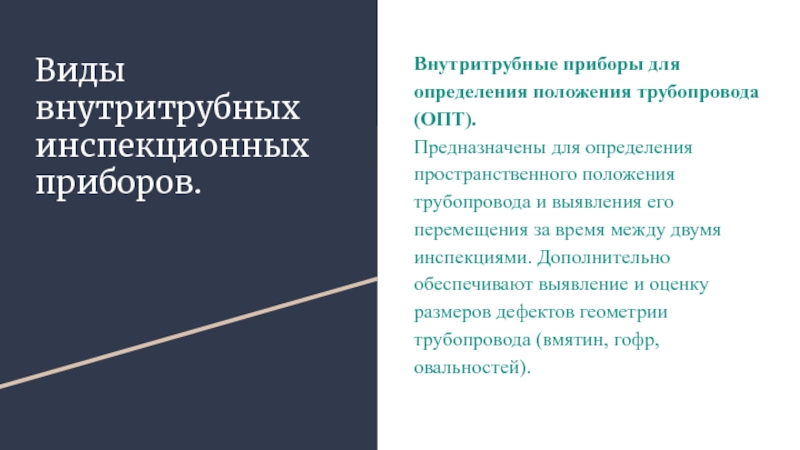

Слайд 5Виды внутритрубных инспекционных приборов.
Внутритрубные приборы для определения положения трубопровода (ОПТ).
Предназначены
для определения пространственного положения трубопровода и выявления его перемещения за
время между двумя инспекциями. Дополнительно обеспечивают выявление и оценку размеров дефектов геометрии трубопровода (вмятин, гофр, овальностей).

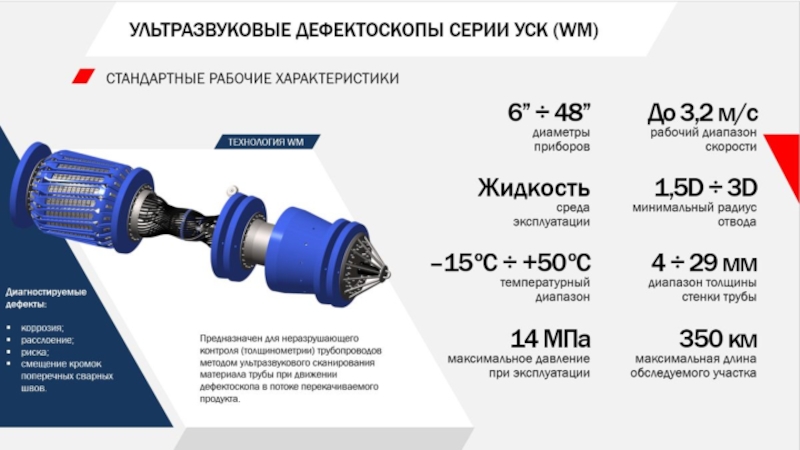

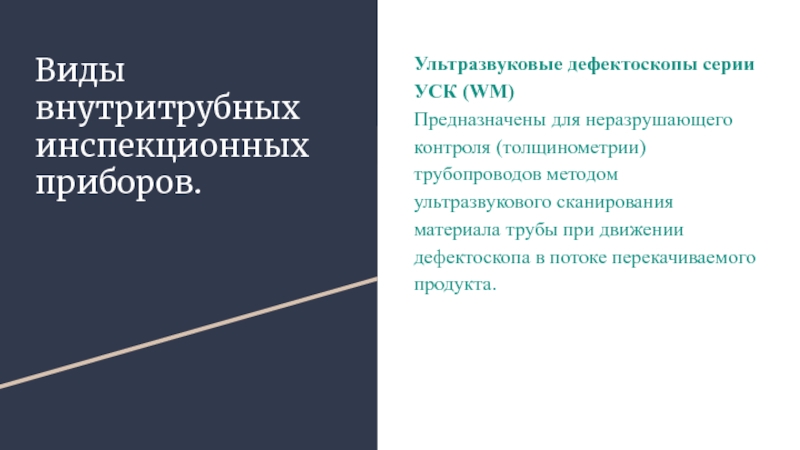

Слайд 7Виды внутритрубных инспекционных приборов.
Ультразвуковые дефектоскопы серии УСК (WM)
Предназначены для неразрушающего
контроля (толщинометрии) трубопроводов методом ультразвукового сканирования материала трубы при движении
дефектоскопа в потоке перекачиваемого продукта.

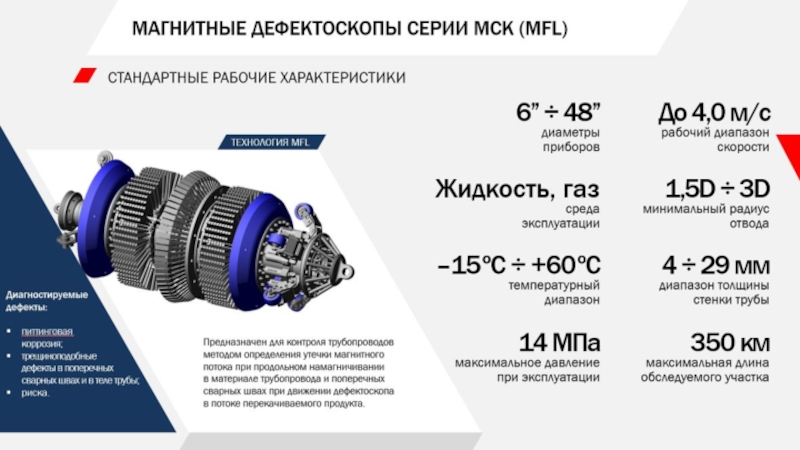

Слайд 9Виды внутритрубных инспекционных приборов.
Магнитные дефектоскопы серии МСК (MFL)
Предназначены для контроля
трубопроводов методом определения утечки магнитного потока при продольном намагничивании в
материале трубопровода и поперечных сварных швах при движении дефектоскопа в потоке перекачиваемого продукта.

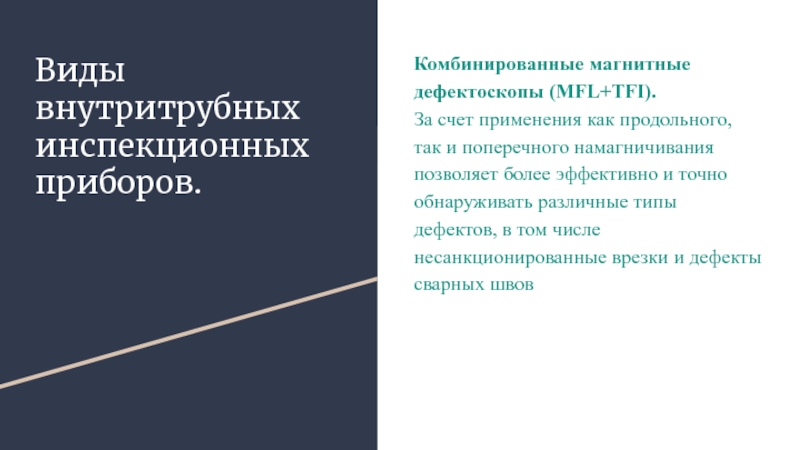

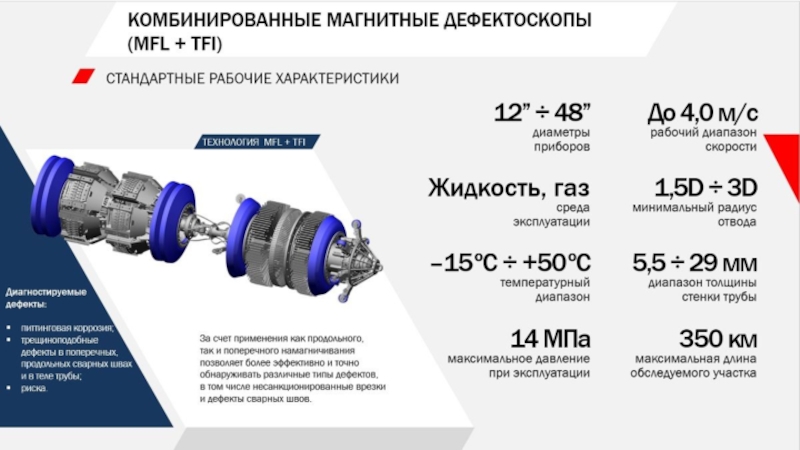

Слайд 11Виды внутритрубных инспекционных приборов.
Комбинированные магнитные дефектоскопы (MFL+TFI).
За счет применения как
продольного, так и поперечного намагничивания позволяет более эффективно и точно
обнаруживать различные типы дефектов, в том числе несанкционированные врезки и дефекты сварных швов

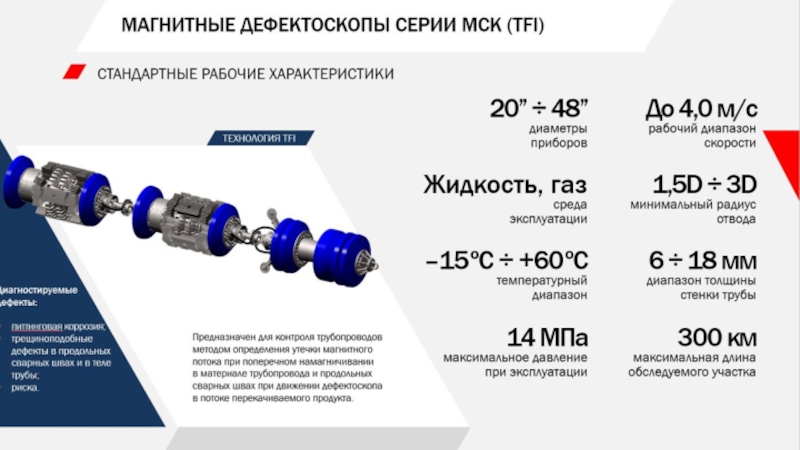

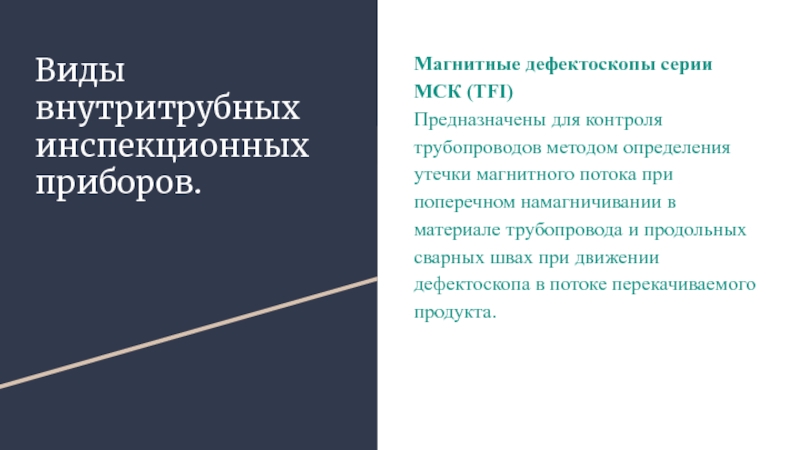

Слайд 13Виды внутритрубных инспекционных приборов.
Магнитные дефектоскопы серии МСК (TFI)
Предназначены для контроля
трубопроводов методом определения утечки магнитного потока при поперечном намагничивании в
материале трубопровода и продольных сварных швах при движении дефектоскопа в потоке перекачиваемого продукта.

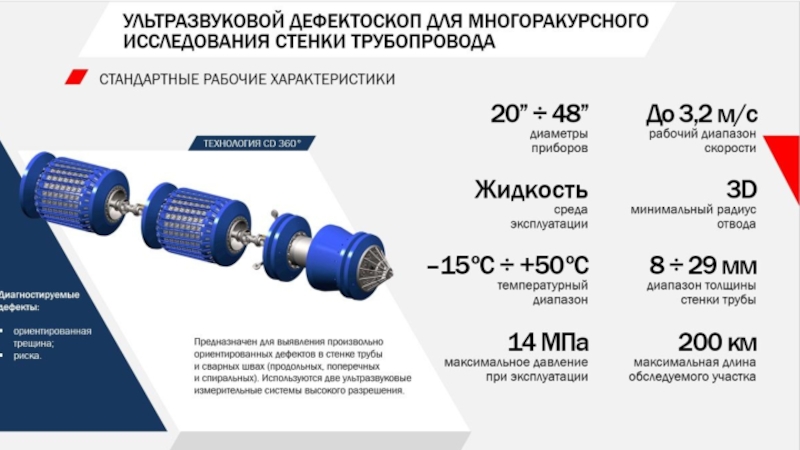

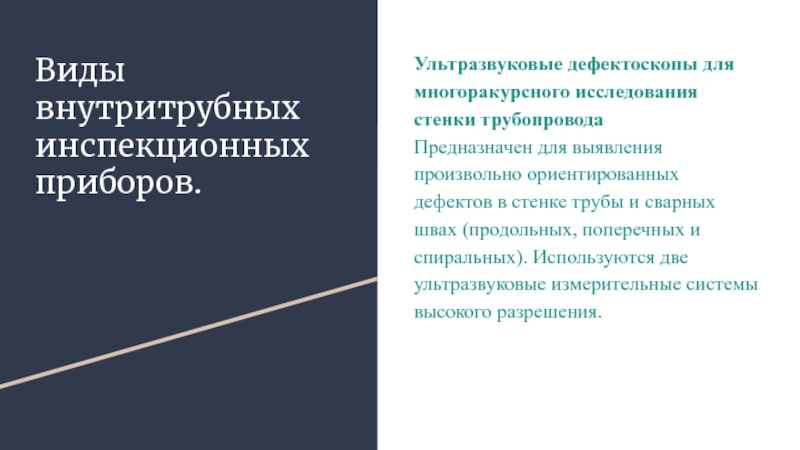

Слайд 15Виды внутритрубных инспекционных приборов.
Ультразвуковые дефектоскопы для многоракурсного исследования стенки трубопровода
Предназначен
для выявления произвольно ориентированных дефектов в стенке трубы и сварных
швах (продольных, поперечных и спиральных). Используются две ультразвуковые измерительные системы высокого разрешения.

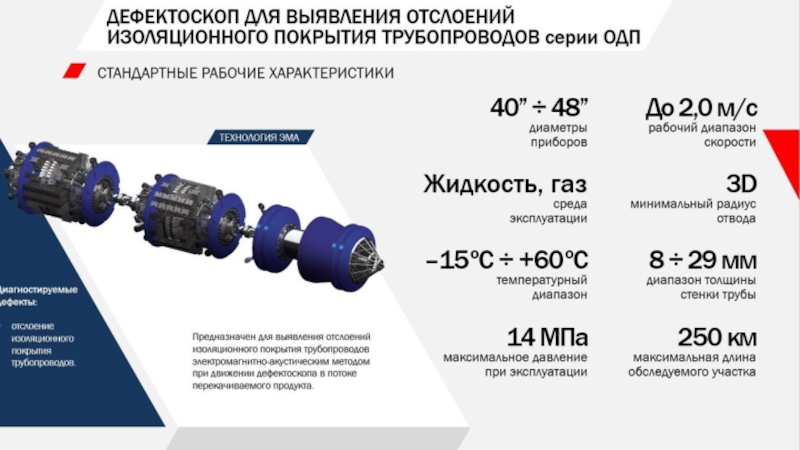

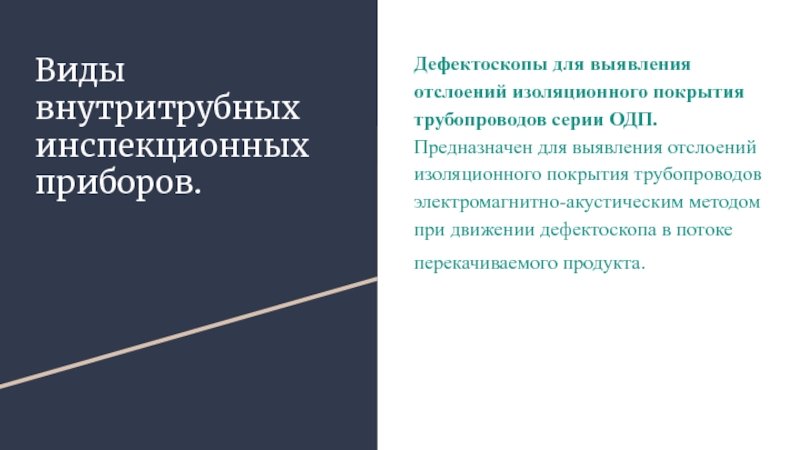

Слайд 17Виды внутритрубных инспекционных приборов.
Дефектоскопы для выявления отслоений изоляционного покрытия трубопроводов
серии ОДП.
Предназначен для выявления отслоений изоляционного покрытия трубопроводов электромагнитно-акустическим методом
при движении дефектоскопа в потоке перекачиваемого продукта.
