ТО и текущий ремонт электрооборудования

зажигания:

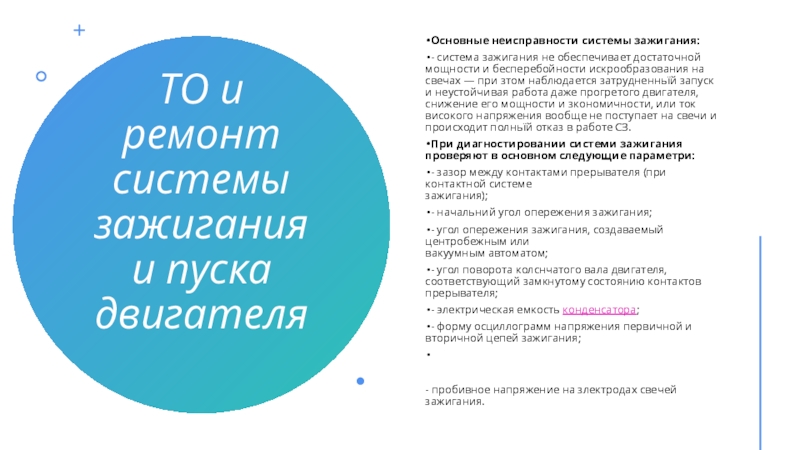

- система зажигания не обеспечивает достаточной мощности и бесперебойности искрообразования

на свечах — при зтом наблюдается затрудненньїй запуск и неустойчивая работа даже прогретого двигателя, снижение его мощности и зкономичности, или ток високого напряжения вообще не поступает на свечи и происходит полньїй отказ в работе СЗ.
При диагностировании системи зажигания проверяют в основном следующие параметри:
- зазор между контактами прерывателя (при контактной системе зажигания);
- начальний угол опережения зажигания;
- угол опережения зажигания, создаваемый центробежным или вакуумным автоматом;
- угол поворота колснчатого вала двигателя, соответствующий замкнутому состоянию контактов прерывателя;
- электрическая емкость конденсатора;
- форму осциллограмм напряжения первичной и вторичной цепей зажигания;
- пробивное напряжение на злектродах свечей зажигания.

контактов. При существенном переносе металла с одного контакта на другой

или при наличии нагара на контактах необходимо зачистить их плоским бархатным надфилем.
Для регулировки зазора между контактами прерывателя необходимо, вращая коленчатый вал, установить кулачок прерывателя в такое положение, при котором контакты будут максимально разомкнуты. Проверить щупом зазор А и, если он превышает заданную величину, ослабить стопорные винты 3 и 4 крепления контактной панели, вставить отвертку в специальный паз и, поворачивая ее, установить нужный зазор, затем завернуть стопорные винты.

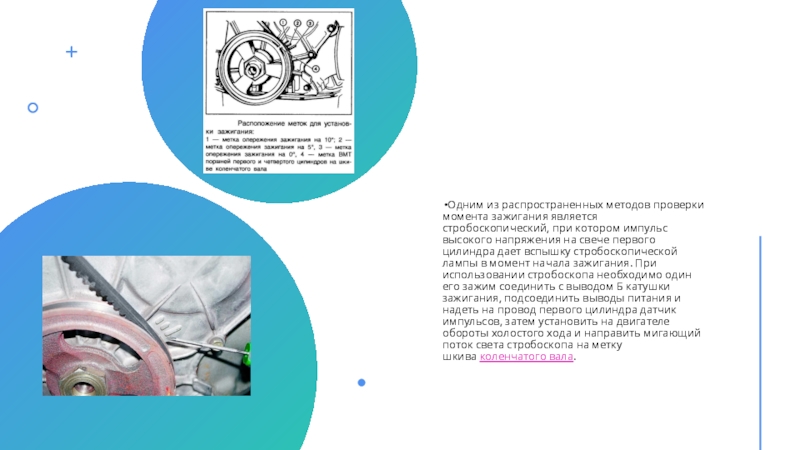

котором импульс высокого напряжения на свече первого цилиндра дает вспышку

стробоскопической лампы в момент начала зажигания. При использовании стробоскопа необходимо один его зажим соединить с выводом Б катушки зажигания, подсоединить выводы питания и надеть на провод первого цилиндра датчик импульсов, затем установить на двигателе обороты холостого хода и направить мигающий поток света стробоскопа на метку шкива коленчатого вала.

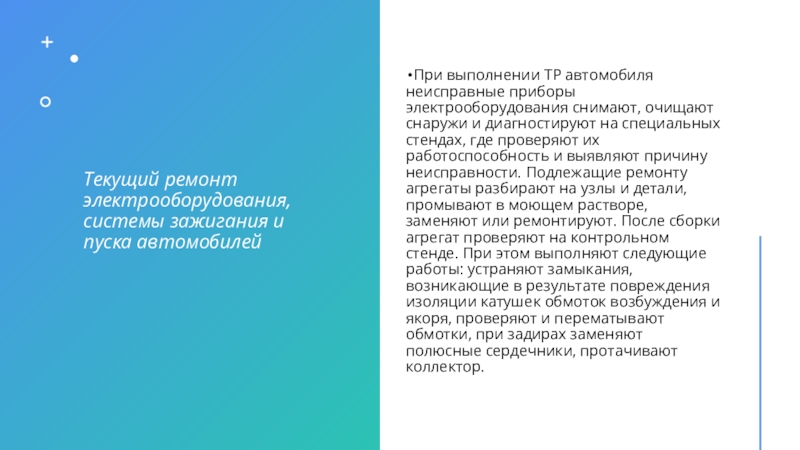

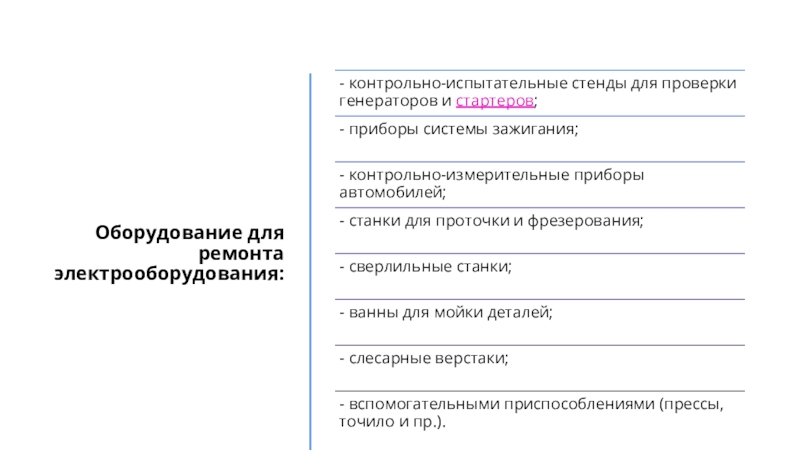

неисправные приборы электрооборудования снимают, очищают снаружи и диагностируют на специальных

стендах, где проверяют их работоспособность и выявляют причину неисправности. Подлежащие ремонту агрегаты разбирают на узлы и детали, промывают в моющем растворе, заменяют или ремонтируют. После сборки агрегат проверяют на контрольном стенде. При этом выполняют следующие работы: устраняют замыкания, возникающие в результате повреждения изоляции катушек обмоток возбуждения и якоря, проверяют и перематывают обмотки, при задирах заменяют полюсные сердечники, протачивают коллектор.

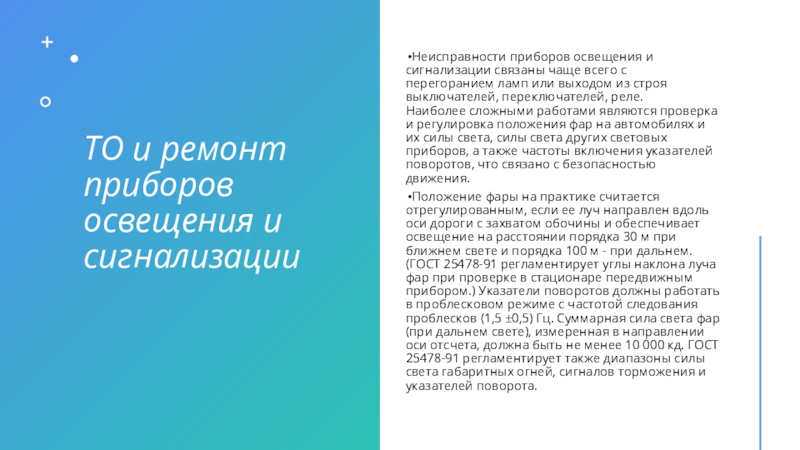

сигнализации связаны чаще всего с перегоранием ламп или выходом из строя

выключателей, переключателей, реле. Наиболее сложными работами являются проверка и регулировка положения фар на автомобилях и их силы света, силы света других световых приборов, а также частоты включения указателей поворотов, что связано с безопасностью движения.
Положение фары на практике считается отрегулированным, если ее луч направлен вдоль оси дороги с захватом обочины и обеспечивает освещение на расстоянии порядка 30 м при ближнем свете и порядка 100 м - при дальнем. (ГОСТ 25478-91 регламентирует углы наклона луча фар при проверке в стационаре передвижным прибором.) Указатели поворотов должны работать в проблесковом режиме с частотой следования проблесков (1,5 ±0,5) Гц. Суммарная сила света фар (при дальнем свете), измеренная в направлении оси отсчета, должна быть не менее 10 000 кд. ГОСТ 25478-91 регламентирует также диапазоны силы света габаритных огней, сигналов торможения и указателей поворота.

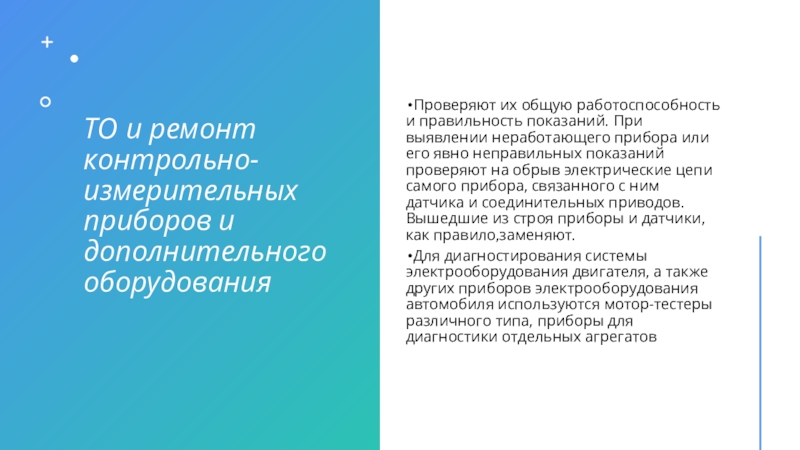

работоспособность и правильность показаний. При выявлении неработающего прибора или его

явно неправильных показаний проверяют на обрыв электрические цепи самого прибора, связанного с ним датчика и соединительных приводов. Вышедшие из строя приборы и датчики, как правило,заменяют.

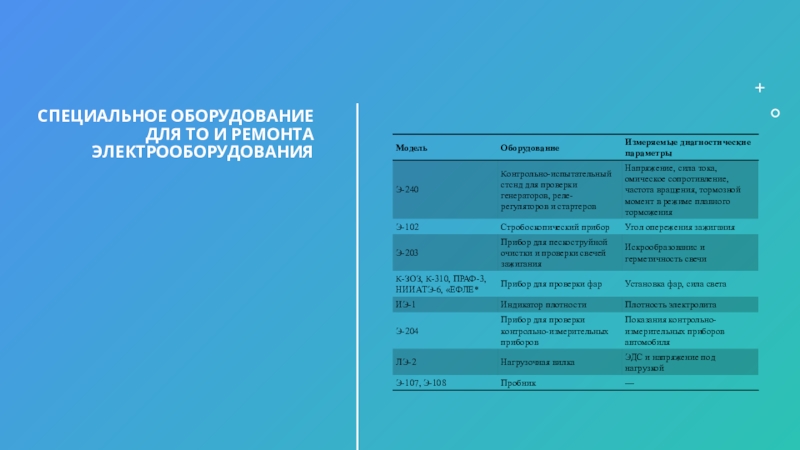

Для диагностирования системы электрооборудования двигателя, а также других приборов электрооборудования автомобиля используются мотор-тестеры различного типа, приборы для диагностики отдельных агрегатов
