Трехуровневая иерархическая модель сети
Содержание
- 1. Трехуровневая иерархическая модель сети
- 2. Иерархическая модель определяет подход к проектированию сетей
- 3. Слайд 3
- 4. Для каждого уровня определены свои функции. Три
- 5. Уровень ядраУровень ядра находится на самом верху иерархии
- 6. Уровень распределения Уровень распределения, который иногда называют
- 7. Уровень доступаУровень доступа управляет доступом пользователей и рабочих
- 8. Скачать презентанцию
Иерархическая модель определяет подход к проектированию сетей и включает в себя три логических уровня уровень доступа (access layer);уровень распределения/агрегации (distribution layer);уровень ядра (core layer).
Слайды и текст этой презентации
Слайд 2Иерархическая модель определяет подход к проектированию сетей и включает в
себя три логических уровня
ядра (core layer).

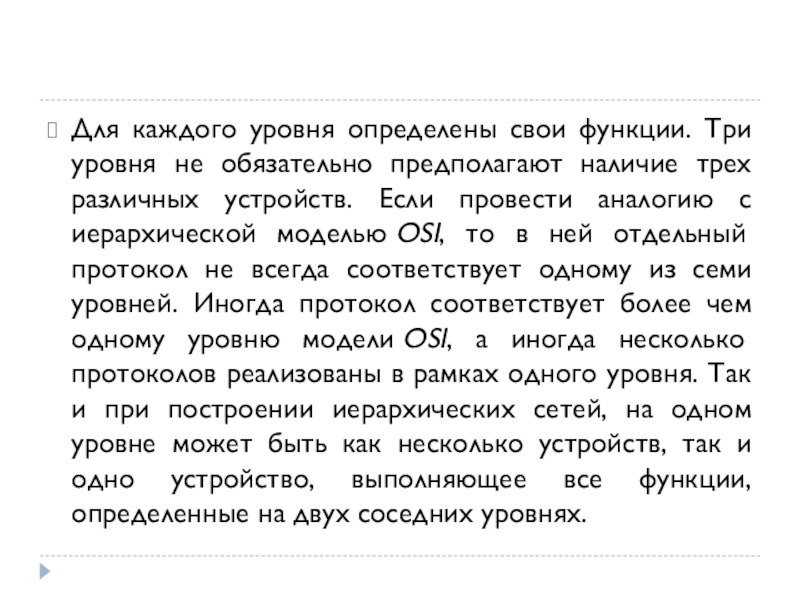

Слайд 4Для каждого уровня определены свои функции. Три уровня не обязательно
предполагают наличие трех различных устройств. Если провести аналогию с иерархической
моделью OSI, то в ней отдельный протокол не всегда соответствует одному из семи уровней. Иногда протокол соответствует более чем одному уровню модели OSI, а иногда несколько протоколов реализованы в рамках одного уровня. Так и при построении иерархических сетей, на одном уровне может быть как несколько устройств, так и одно устройство, выполняющее все функции, определенные на двух соседних уровнях.

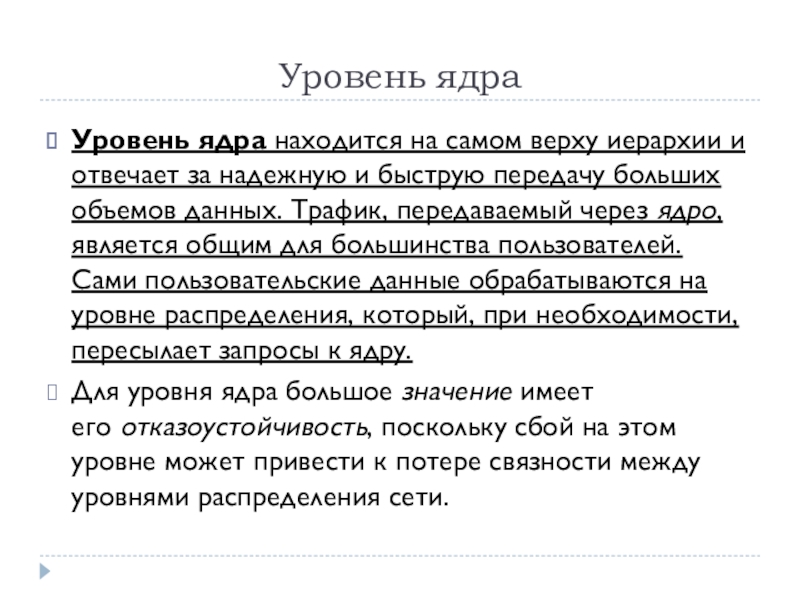

Слайд 5Уровень ядра
Уровень ядра находится на самом верху иерархии и отвечает за
надежную и быструю передачу больших объемов данных. Трафик, передаваемый через ядро,
является общим для большинства пользователей. Сами пользовательские данные обрабатываются на уровне распределения, который, при необходимости, пересылает запросы к ядру.Для уровня ядра большое значение имеет его отказоустойчивость, поскольку сбой на этом уровне может привести к потере связности между уровнями распределения сети.

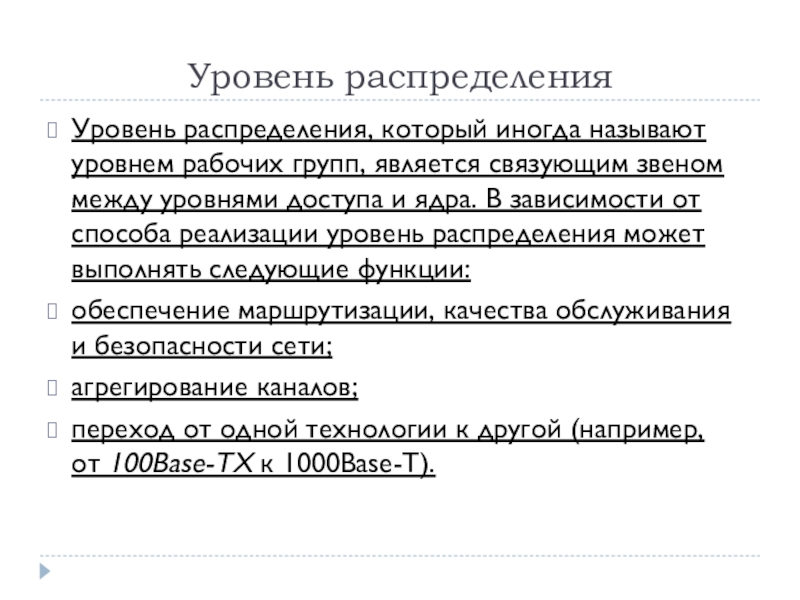

Слайд 6Уровень распределения
Уровень распределения, который иногда называют уровнем рабочих групп,
является связующим звеном между уровнями доступа и ядра. В зависимости
от способа реализации уровень распределения может выполнять следующие функции:обеспечение маршрутизации, качества обслуживания и безопасности сети;
агрегирование каналов;
переход от одной технологии к другой (например, от 100Base-TX к 1000Base-T).

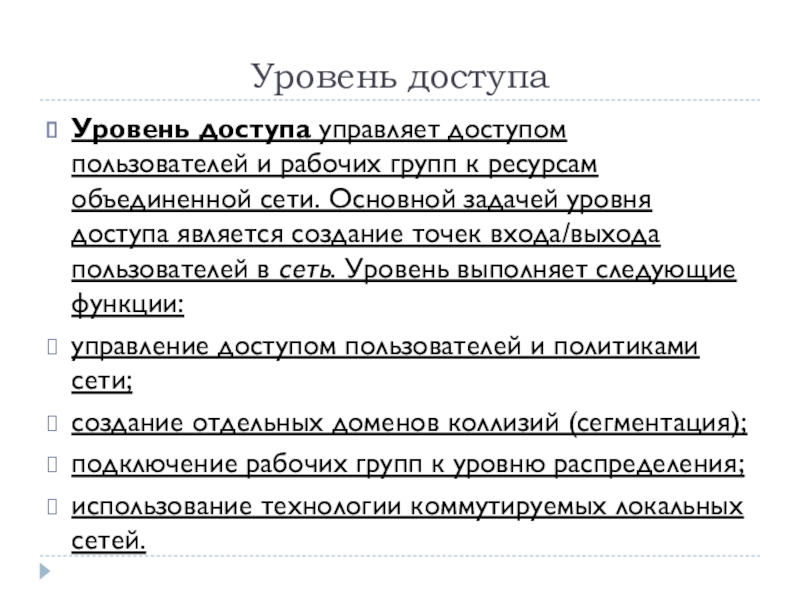

Слайд 7Уровень доступа
Уровень доступа управляет доступом пользователей и рабочих групп к ресурсам
объединенной сети. Основной задачей уровня доступа является создание точек входа/выхода
пользователей в сеть. Уровень выполняет следующие функции:управление доступом пользователей и политиками сети;
создание отдельных доменов коллизий (сегментация);
подключение рабочих групп к уровню распределения;
использование технологии коммутируемых локальных сетей.
