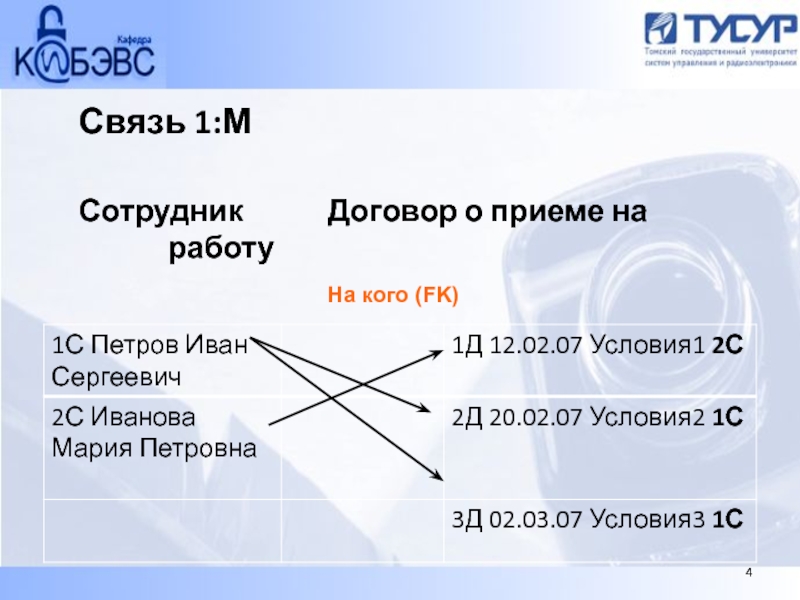

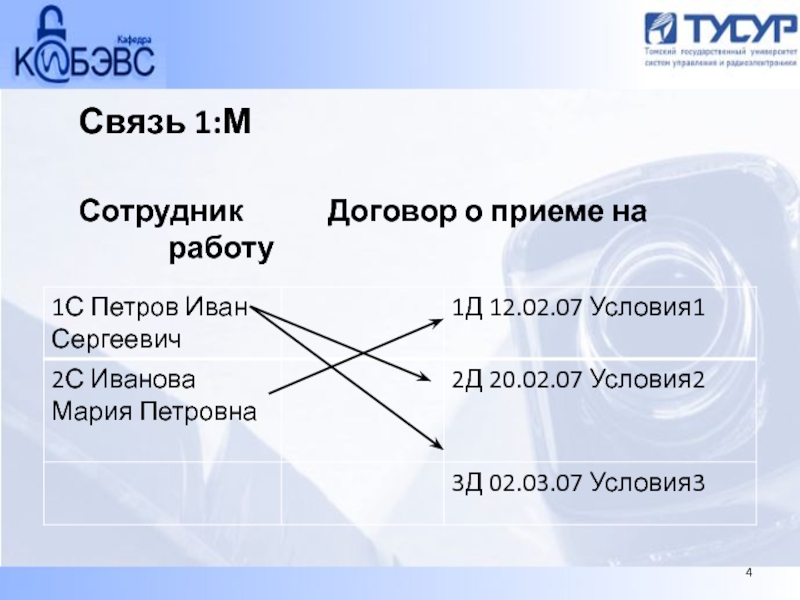

- 20. Связь 1:МСотрудник Договор о приеме на работу4
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Слайд 39
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Скачать презентанцию
Трехуровневая архитектура БД, модель взаимодействия
Слайды и текст этой презентации
Слайд 6Под инфологическим проектированием понимают описание предметной области, выполненное с использованием
специальных языковых средств, независящих от используемых в дальнейшем программных средств.

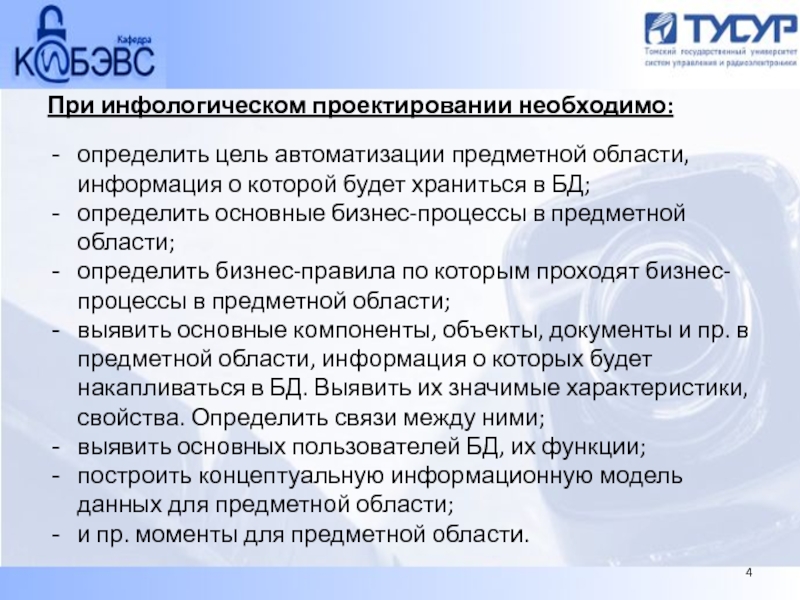

Слайд 7При инфологическом проектировании необходимо:
определить цель автоматизации предметной области, информация о
которой будет храниться в БД;
определить основные бизнес-процессы в предметной области;
определить
бизнес-правила по которым проходят бизнес-процессы в предметной области;выявить основные компоненты, объекты, документы и пр. в предметной области, информация о которых будет накапливаться в БД. Выявить их значимые характеристики, свойства. Определить связи между ними;
выявить основных пользователей БД, их функции;
построить концептуальную информационную модель данных для предметной области;
и пр. моменты для предметной области.
4

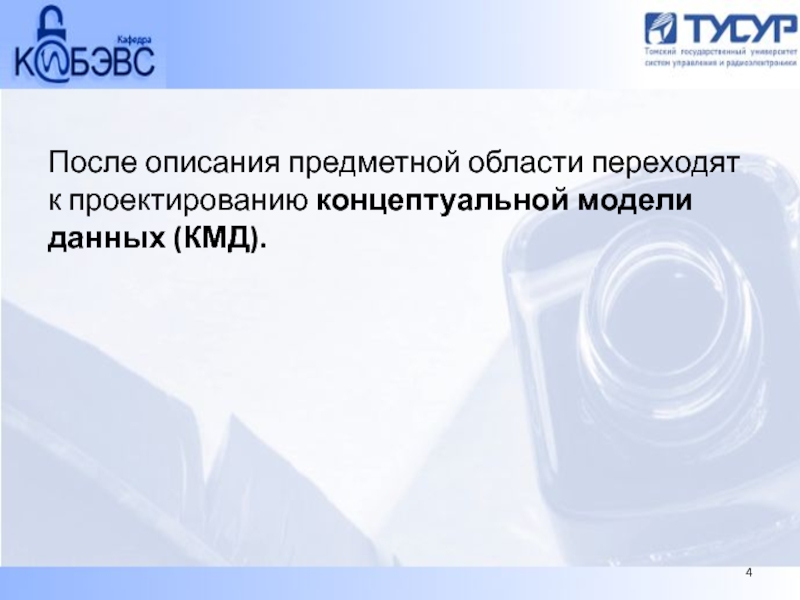

Слайд 8
После описания предметной области переходят к проектированию концептуальной модели данных
(КМД).
4

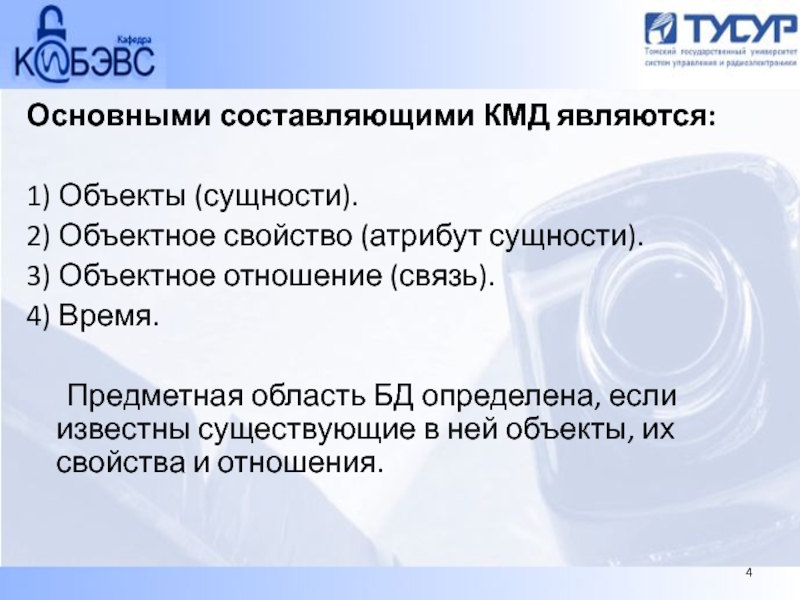

Слайд 9Основными составляющими КМД являются:
1) Объекты (сущности).
2) Объектное свойство (атрибут сущности).
3)
Объектное отношение (связь).
4) Время.
Предметная область БД определена, если известны существующие
в ней объекты, их свойства и отношения. 4

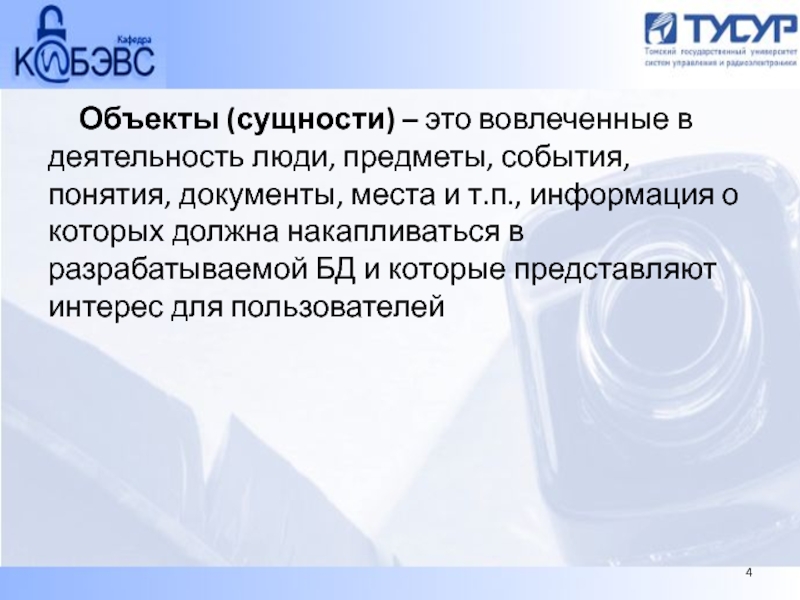

Слайд 10Объекты (сущности) – это вовлеченные в деятельность люди, предметы, события,
понятия, документы, места и т.п., информация о которых должна накапливаться
в разрабатываемой БД и которые представляют интерес для пользователей4
Слайд 11

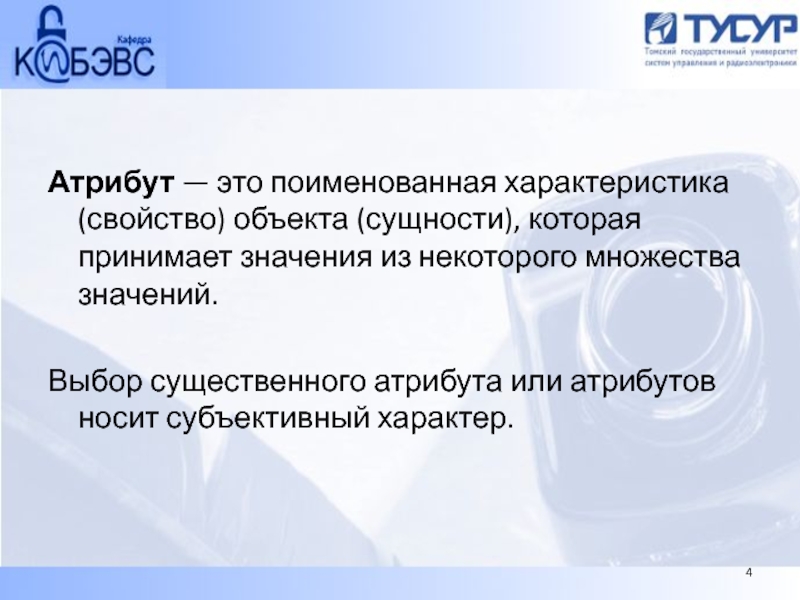

Атрибут — это поименованная характеристика (свойство) объекта (сущности), которая принимает
значения из некоторого множества значений.
Выбор существенного атрибута или атрибутов носит
субъективный характер.4

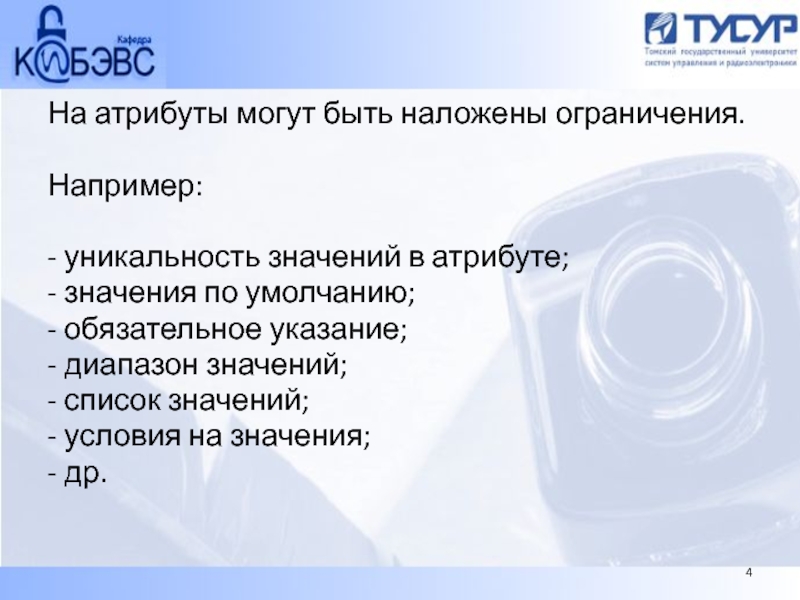

Слайд 12На атрибуты могут быть наложены ограничения.
Например:
- уникальность значений в
атрибуте;
- значения по умолчанию;
- обязательное указание;
- диапазон значений;
- список значений;
-
условия на значения;- др.
4

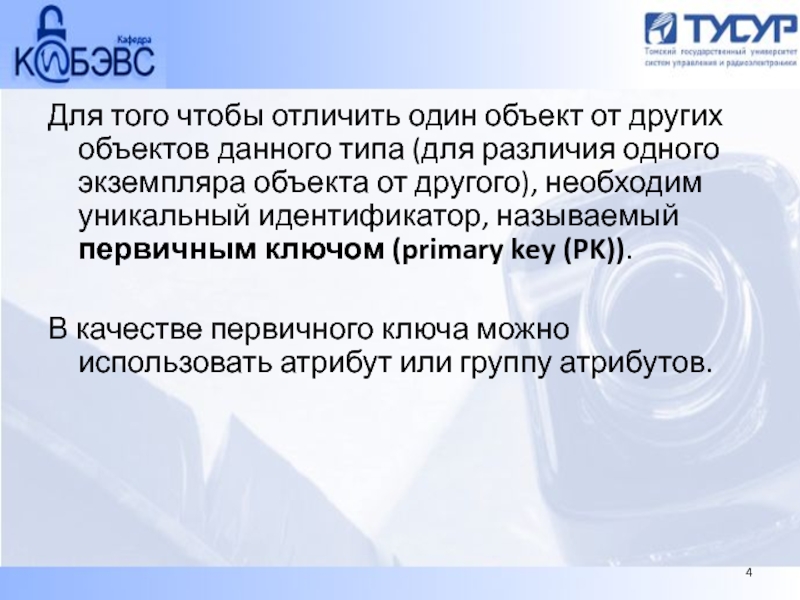

Слайд 14Для того чтобы отличить один объект от других объектов данного
типа (для различия одного экземпляра объекта от другого), необходим уникальный
идентификатор, называемый первичным ключом (primary key (PK)).В качестве первичного ключа можно использовать атрибут или группу атрибутов.
4

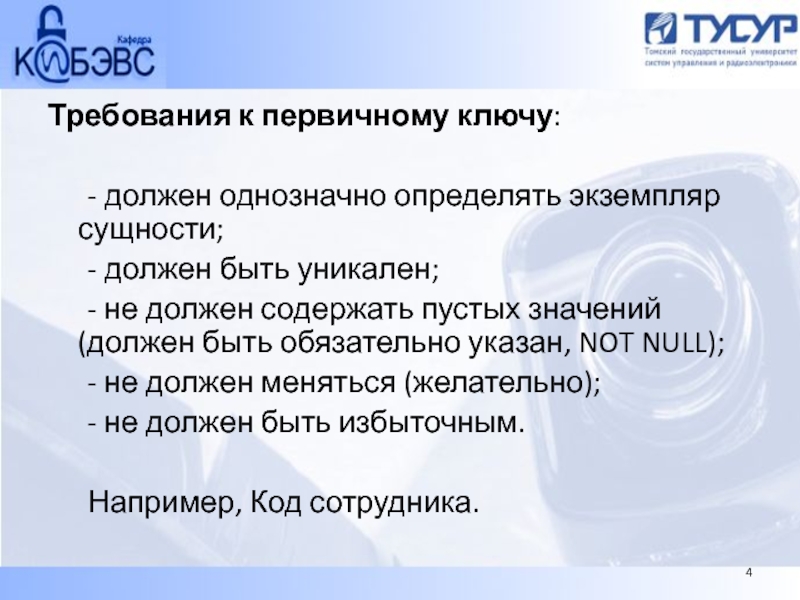

Слайд 15Требования к первичному ключу:
- должен однозначно определять экземпляр сущности;
- должен
быть уникален;
- не должен содержать пустых значений (должен быть обязательно
указан, NOT NULL);- не должен меняться (желательно);
- не должен быть избыточным.
Например, Код сотрудника.
4
Слайд 16Связь характеризуется арностью – числом вступающих в нее сущностей.
Могут встречаться
бинарные (между двумя сущностями), тернарные и, в общем случае, n-арные
связи.Наиболее часто встречаются бинарные связи.
4

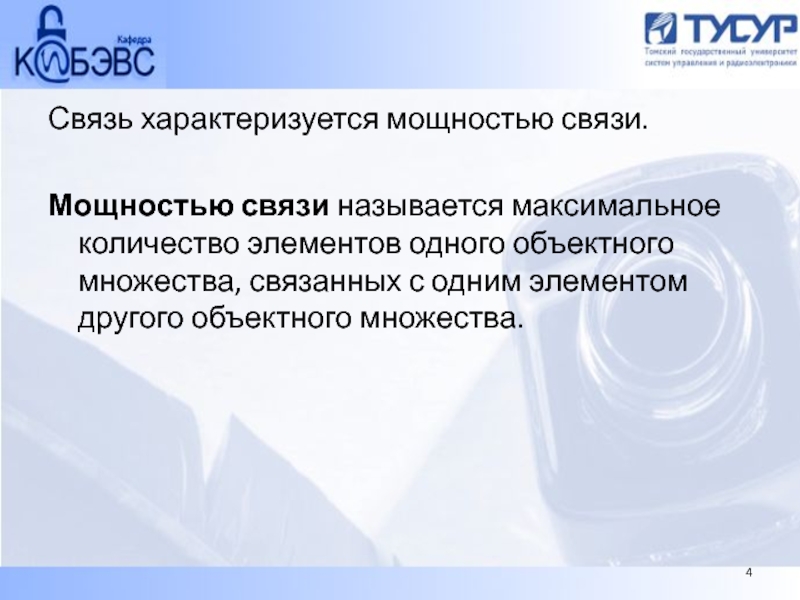

Слайд 17Связь характеризуется мощностью связи.
Мощностью связи называется максимальное количество элементов одного
объектного множества, связанных с одним элементом другого объектного множества.
4

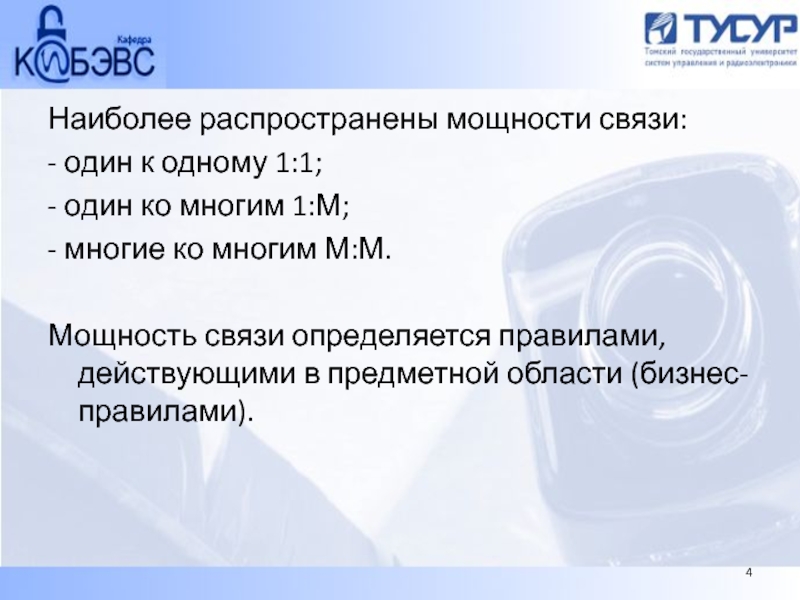

Слайд 18Наиболее распространены мощности связи:
- один к одному 1:1;
- один ко
многим 1:М;
- многие ко многим М:М.
Мощность связи определяется правилами, действующими
в предметной области (бизнес-правилами).4
