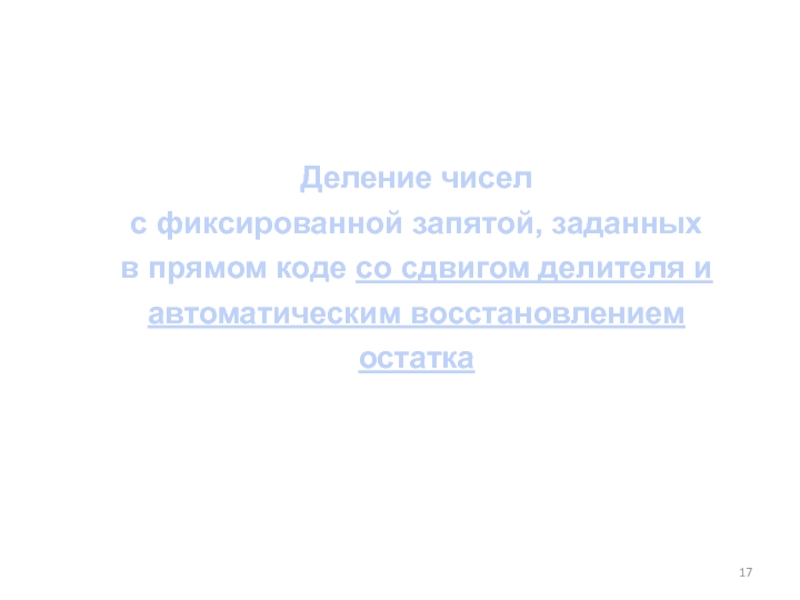

15. Деление чисел с фиксированной запятой, заданных
16. α0 = |X| - |Y|Если α0 ≥
17. Деление чисел с фиксированной запятой, заданных
18. α0 = |X| - |Y|Если α0 ≥

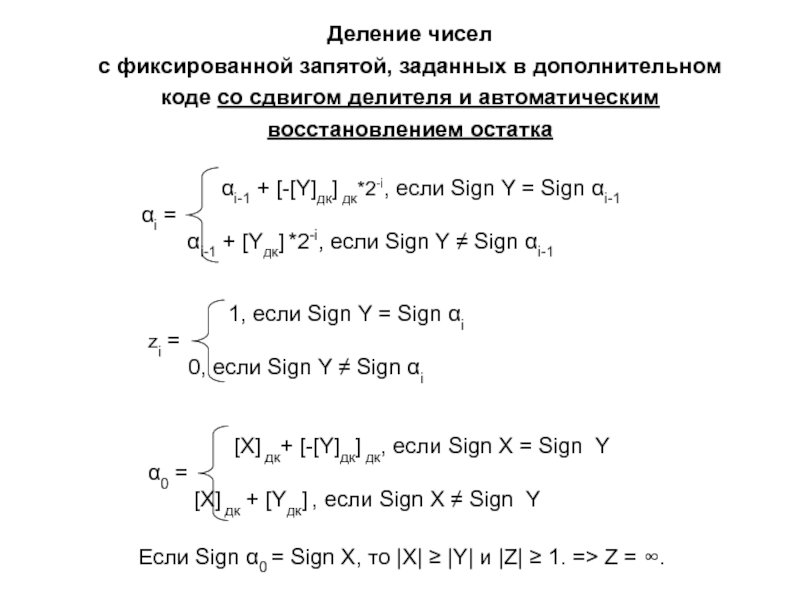

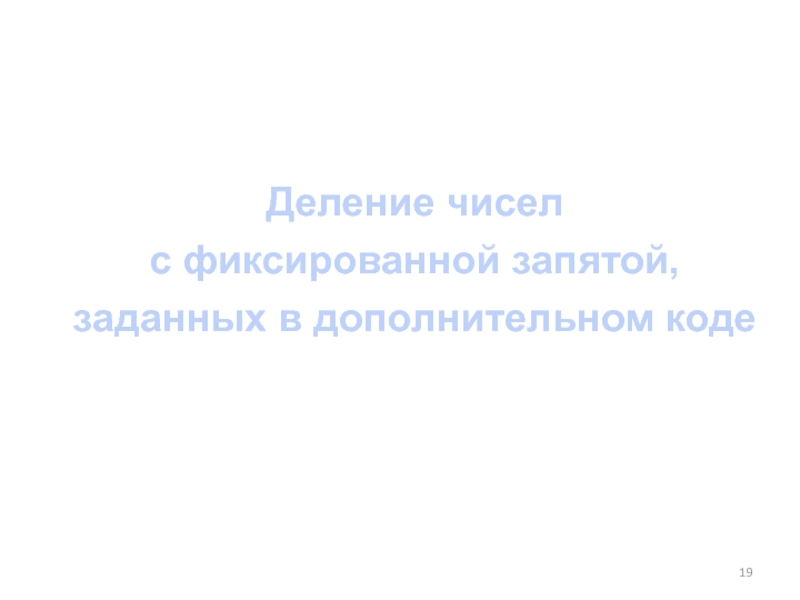

19. Деление чисел с фиксированной запятой, заданных в дополнительном коде
20. Деление чисел с фиксированной запятой, заданных
21. Деление чисел с фиксированной запятой, заданных
22. Скачать презентанцию

Умножение чисел с фиксированной запятой, заданных в прямом коде

Главная
Разное
Умножение и деление чисел с ФЗ

Слайды и текст этой презентации

Слайд 1УМНОЖЕНИЕ ЧИСЕЛ С ФИКСИРОВАННОЙ ЗАПЯТОЙ

Слайд 2Умножение чисел с фиксированной запятой, заданных в прямом коде

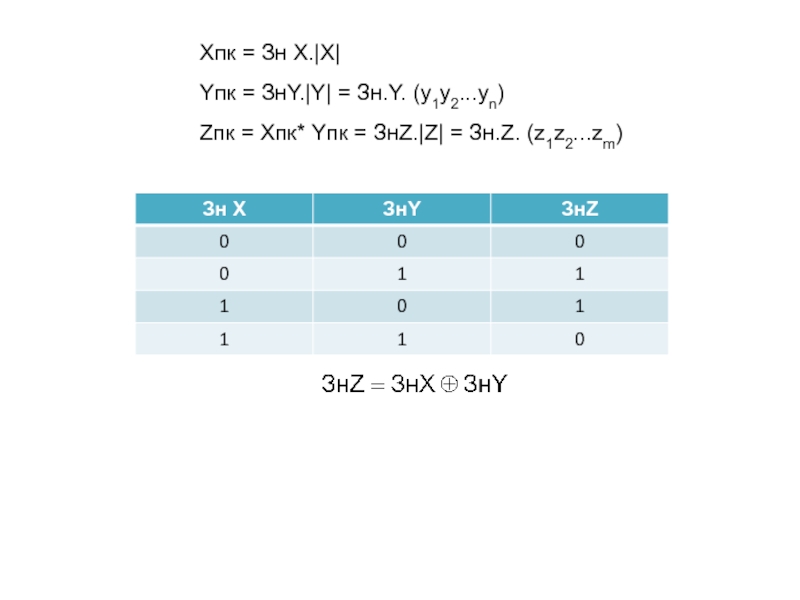

Слайд 3Xпк = Зн Х.|Х|
Yпк = ЗнY.|Y| = Зн.Y. (y1y2...yn)
Zпк =

Xпк* Yпк = ЗнZ.|Z| = Зн.Z. (z1z2...zm)

Слайд 4|Z| = |Х| * |Y| = |Х| *(y12-1+ y22-2

+...+ yn2-n ) =
=|Х| y1 * 2-1+ |Х| y2 2-2

+... +|Х| yn-1 2-n-1+ |Х| yn 2-n = (1)
= ((...((0+ |Х| yn) *2-1 +|Х| yn-1) *2-1 + ... + |Х| y2) *2-1 + y1 |Х|) *2-1 (2)

Формула (1) – описывает умножение со старших разрядов множи-теля, а формула (2) – с младших разрядов:
Ai = Ai-12-1 + |X| yn+1-i
An = |X| * |Y| =|Z|

|Z| = |Х| * |Y| = |Х| *(y12-1+ y22-2 +...+ yn2-n ) ==|Х| y1 * 2-1+

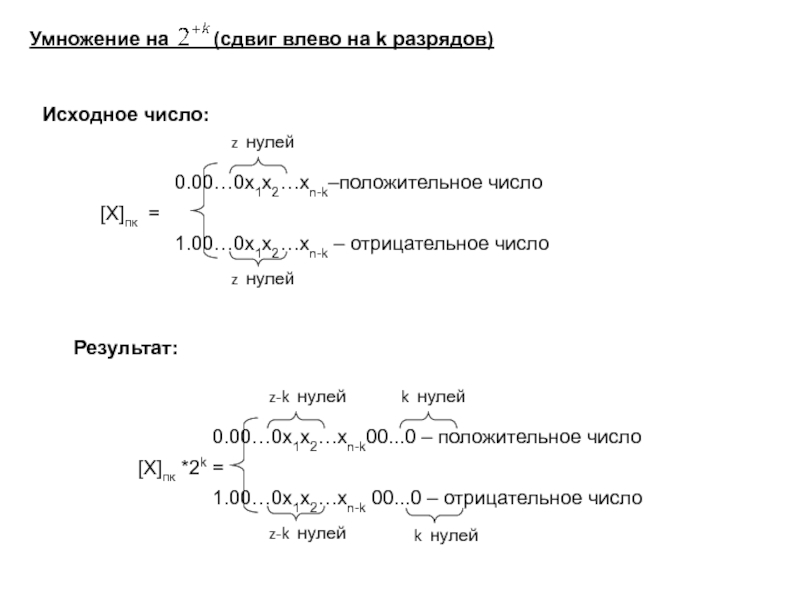

Слайд 5Исходное число:
Результат:

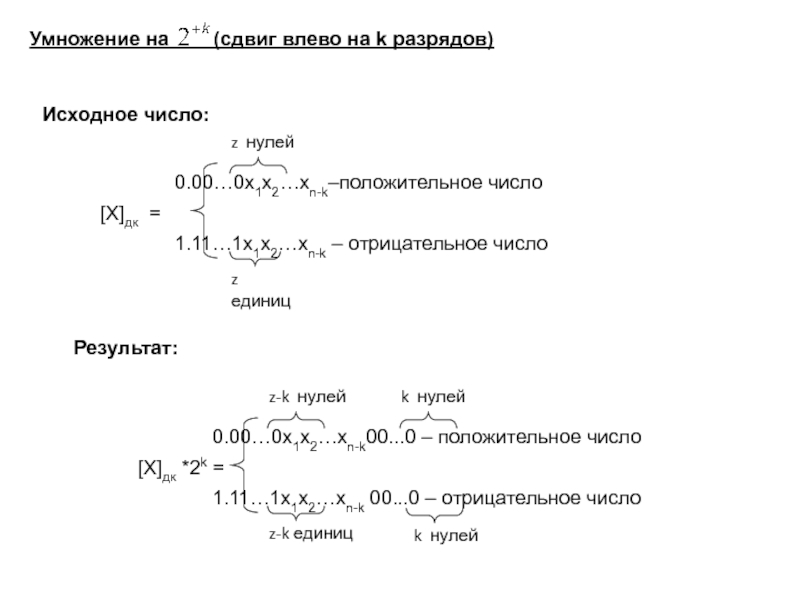

Слайд 6Исходное число:

Слайд 7Умножение чисел с фиксированной запятой, заданных в дополнительном коде

Слайд 8Умножение чисел с фиксированной запятой с младших разрядов в дополнительном

коде
Алгоритм.
[Z]дк = (…(0+[X]дк[yn+1 – yn])2-1 + [X]дк[yn – yn-1])2-1 +…+ +

[X]дк*[y2 – y1])*2-1 + [X]дк*[y1 – y0]
Если yi = yi+1, то производится сдвиг частичного произведения.
Если yi = 0 и yi+1 = 1, то к частичному произведению прибавляется [X]дк
Если yi = 1 и yi+1 = 0, то к частичному произведению прибавляется [-[X]дк] дк.
В качестве y0 берётся знак числа.
yn+1 ≡ 0

Умножение чисел с фиксированной запятой с младших разрядов в дополнительном кодеАлгоритм.[Z]дк = (…(0+[X]дк*[yn+1 – yn])*2-1 +

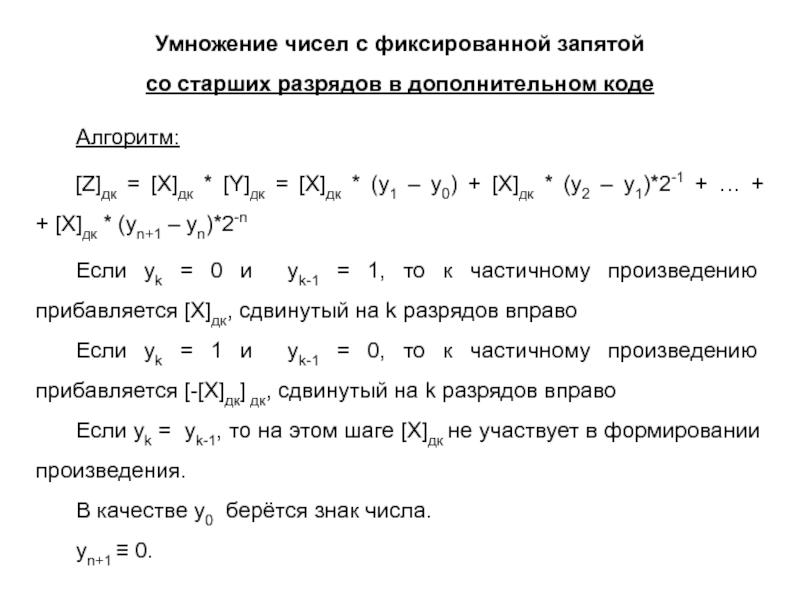

Слайд 9Умножение чисел с фиксированной запятой со старших разрядов в дополнительном

коде
Алгоритм:
[Z]дк = [X]дк * [Y]дк = [X]дк * (y1 –

y0) + [X]дк * (y2 – y1)*2-1 + … + + [X]дк * (yn+1 – yn)*2-n
Если yk = 0 и yk-1 = 1, то к частичному произведению прибавляется [X]дк, сдвинутый на k разрядов вправо
Если yk = 1 и yk-1 = 0, то к частичному произведению прибавляется [-[X]дк] дк, сдвинутый на k разрядов вправо
Если yk = yk-1, то на этом шаге [X]дк не участвует в формировании произведения.
В качестве y0 берётся знак числа.
yn+1 ≡ 0.
