Слайд 1Урок 29 – Резьба
Что такое резьба?
Какой может быть резьба?
Резьбонарезной инструмент.
Способы
получения резьбы.
Слайд 3Резьба
Резьба применяется в технике для разъемного соединения деталей.
Резьба – это
поверхность, образованная при винтовом движении плоского контура по цилиндрической или
конической поверхности (винтовая поверхность).

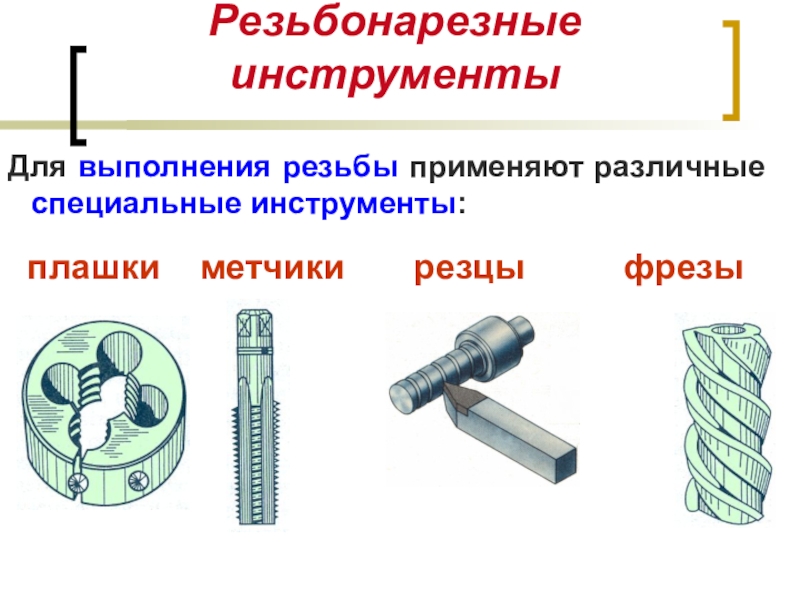

Слайд 4Резьбонарезные инструменты
Для выполнения резьбы применяют различные специальные инструменты:
плашки
метчики резцы фрезы

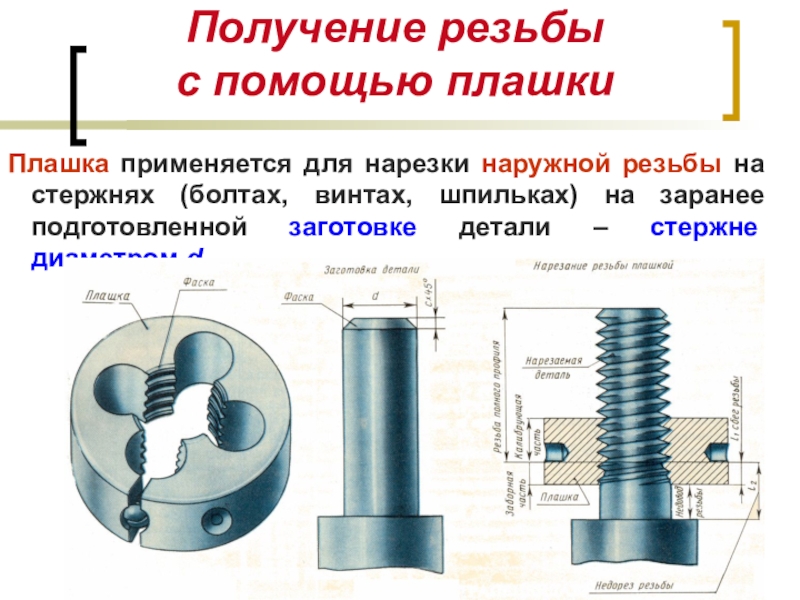

Слайд 5Получение резьбы
с помощью плашки
Плашка применяется для нарезки наружной резьбы
на стержнях (болтах, винтах, шпильках) на заранее подготовленной заготовке детали
– стержне диаметром d.

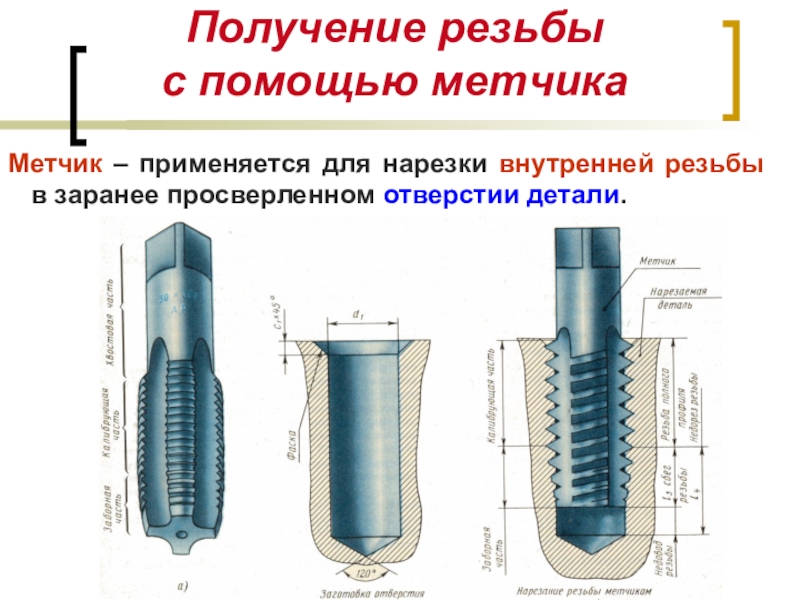

Слайд 6Получение резьбы
с помощью метчика
Метчик – применяется для нарезки внутренней
резьбы в заранее просверленном отверстии детали.
Слайд 7Получение резьбы
с помощью резца
При помощи резца, заточенного в соответствии
с профилем резьбы, на токарных или револьверных станках нарезается наружная
или внутренняя резьба.

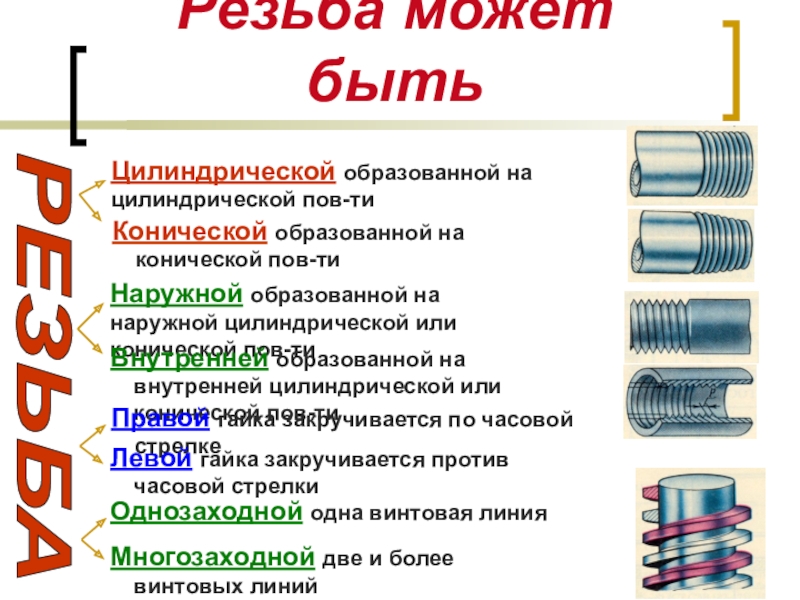

Слайд 8Резьба может быть
Цилиндрической образованной на цилиндрической пов-ти
Конической образованной на конической
пов-ти
Наружной образованной на наружной цилиндрической или конической пов-ти
Внутренней образованной на
внутренней цилиндрической или конической пов-тиРЕЗЬБА
Правой гайка закручивается по часовой стрелке
Однозаходной одна винтовая линия
Левой гайка закручивается против часовой стрелки
Многозаходной две и более винтовых линий
Слайд 9Параметры резьбы
ось резьбы – прямая, вокруг которой происходит винтовое движение;
профиль
резьбы – фигура сечения резьбы, получаемая в плоскости, проходящей через
ось резьбы.

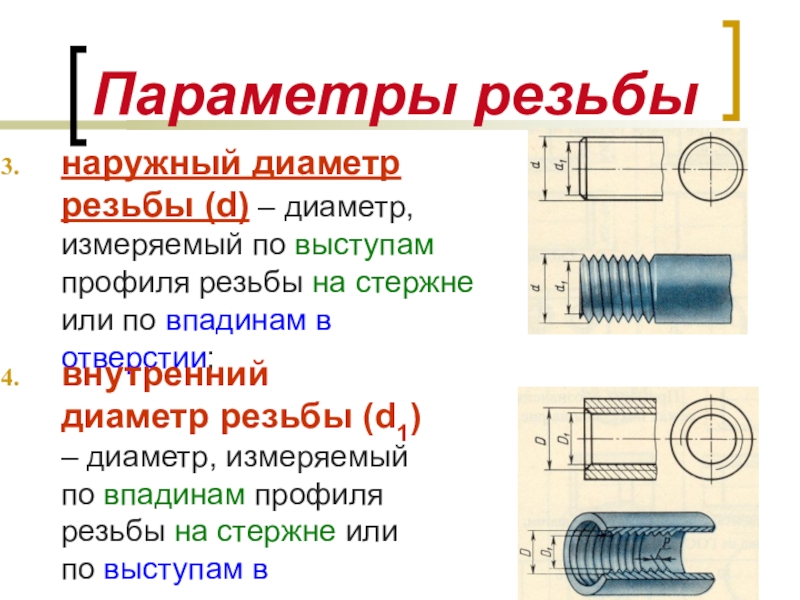

Слайд 10Параметры резьбы
наружный диаметр резьбы (d) – диаметр, измеряемый по выступам
профиля резьбы на стержне или по впадинам в отверстии;
внутренний диаметр
резьбы (d1) – диаметр, измеряемый по впадинам профиля резьбы на стержне или по выступам в отверстии;

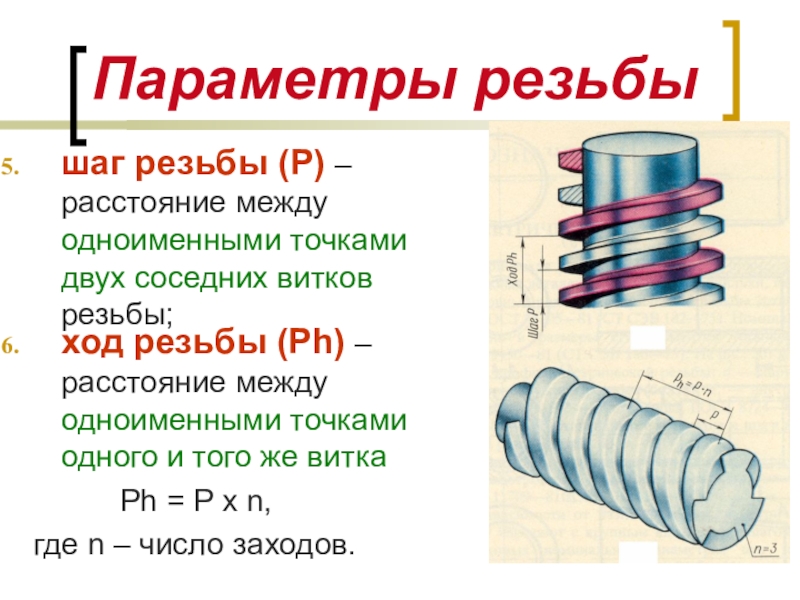

Слайд 11Параметры резьбы
шаг резьбы (Р) – расстояние между одноименными точками двух
соседних витков резьбы;
ход резьбы (Рh) – расстояние между одноименными точками
одного и того же виткаРh = Р х n,
где n – число заходов.

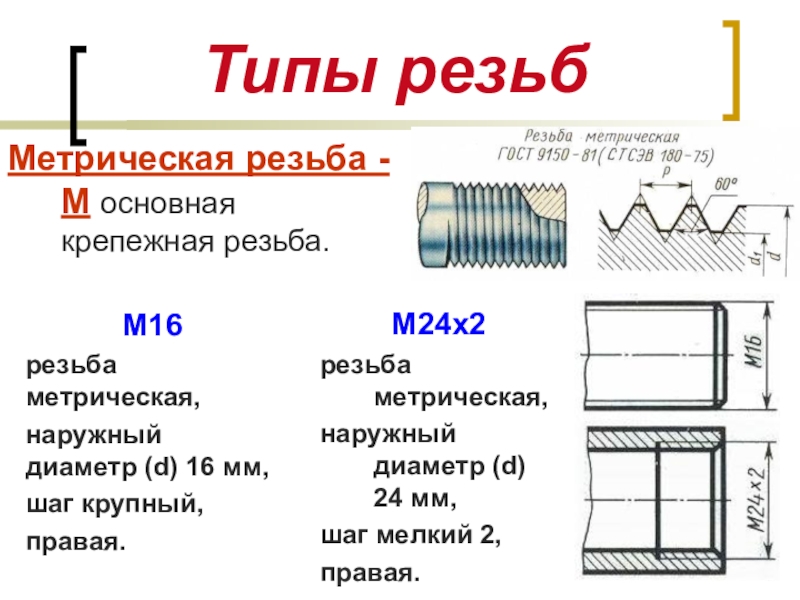

Слайд 12Типы резьб
Метрическая резьба - М основная крепежная резьба.
М16
резьба метрическая,
наружный
диаметр (d) 16 мм,
шаг крупный,
правая.
М24х2
резьба метрическая,
наружный диаметр (d) 24
мм,шаг мелкий 2,
правая.

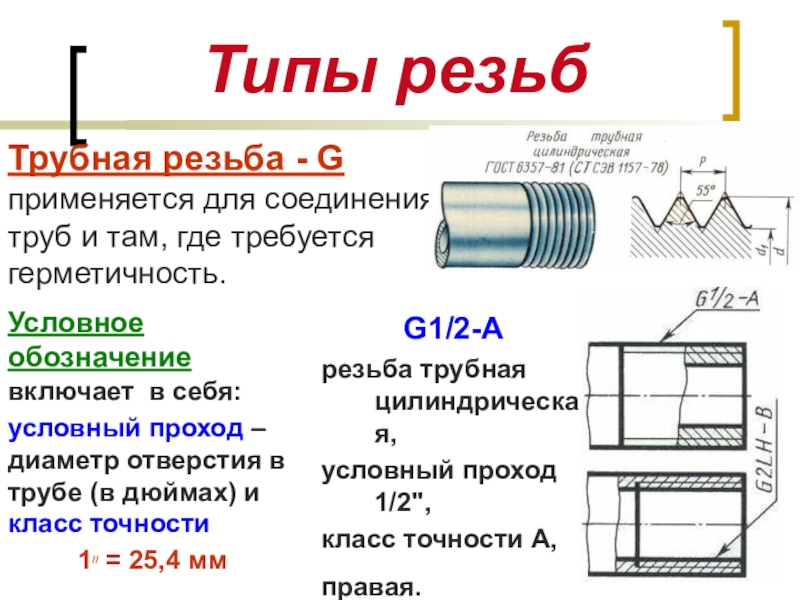

Слайд 13Типы резьб
Трубная резьба - G применяется для соединения труб и
там, где требуется герметичность.
Условное обозначение включает в себя:
условный
проход – диаметр отверстия в трубе (в дюймах) и класс точности1// = 25,4 мм
G1/2-А
резьба трубная цилиндрическая,
условный проход 1/2",
класс точности А,
правая.

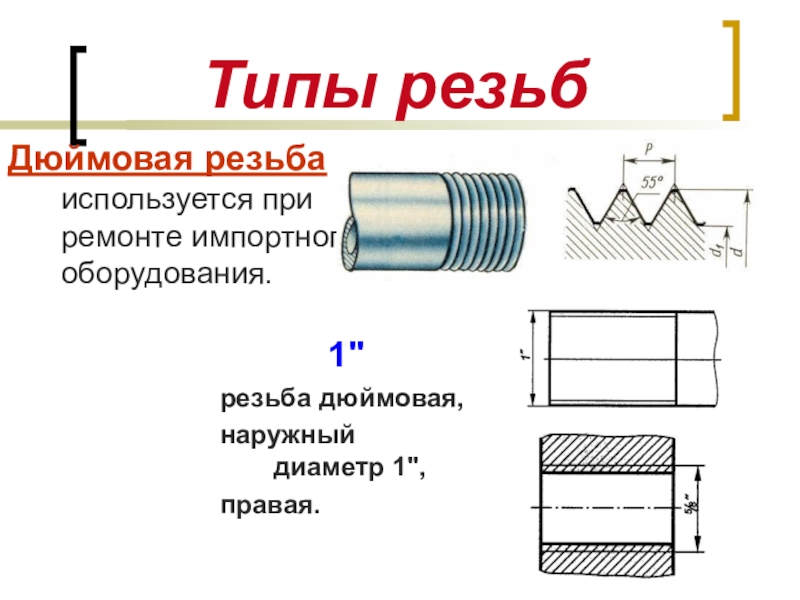

Слайд 14Типы резьб
Дюймовая резьба используется при ремонте импортного оборудования.
1"
резьба дюймовая,
наружный
диаметр 1",
правая.
Слайд 15Типы резьб
Tr32х6
резьба трапецеидальная,
наружный диаметр 32 мм,
шаг 6,
правая.
Tr32х6(Р3)LH
резьба трапецеидальная,
наружный диаметр 32
мм,
ход 6,
шаг 3,
левая.
Трапецеидальная резьба - Tr применяется на ходовых
винтах различных станков, в штурвальных винтах и т.д.

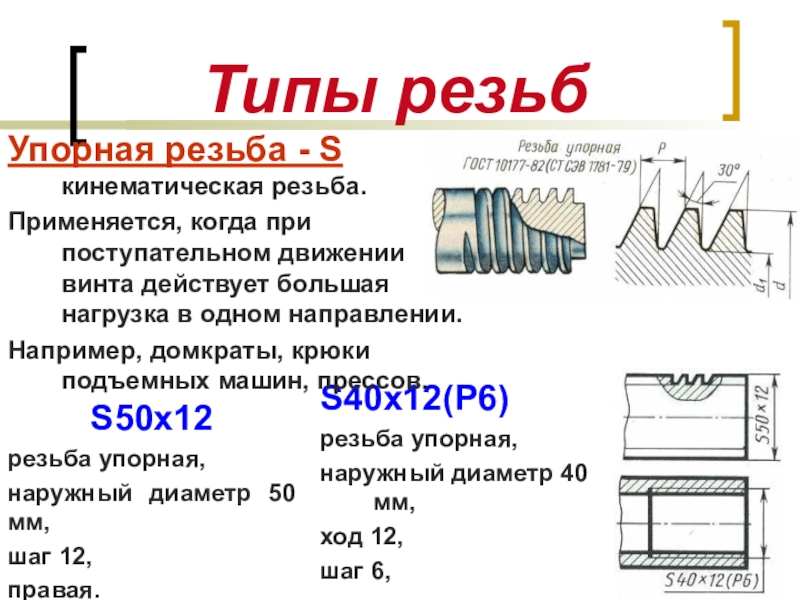

Слайд 16Типы резьб
S50х12
резьба упорная,
наружный диаметр 50 мм,
шаг 12,
правая.
S40х12(Р6)
резьба упорная,
наружный диаметр 40
мм,
ход 12,
шаг 6,
правая.
Упорная резьба - S кинематическая резьба.
Применяется, когда
при поступательном движении винта действует большая нагрузка в одном направлении.Например, домкраты, крюки подъемных машин, прессов.

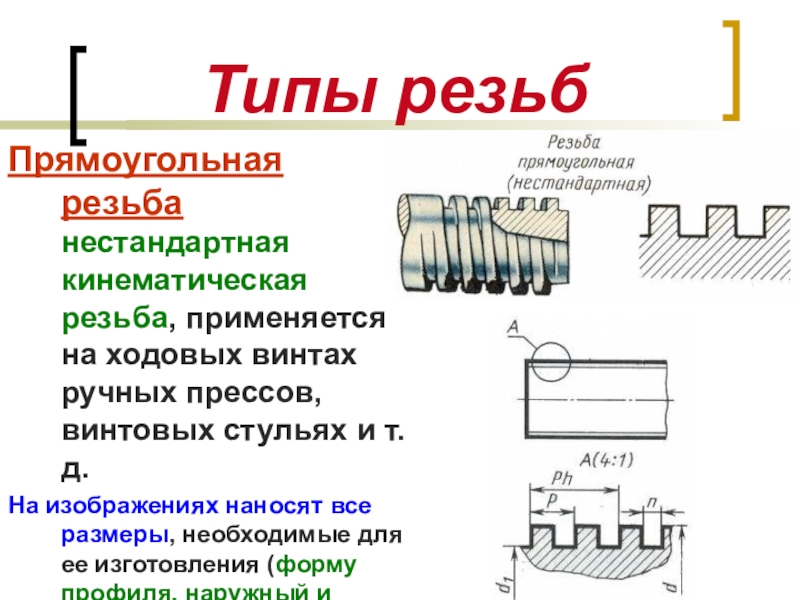

Слайд 17Типы резьб
Прямоугольная резьба нестандартная кинематическая резьба, применяется на ходовых винтах
ручных прессов, винтовых стульях и т.д.
На изображениях наносят все размеры,
необходимые для ее изготовления (форму профиля, наружный и внутренний диаметры) и дополнительные сведения (число заходов, направление резьбы и т.д.).
