Владимирский государственный университет Кафедра Технологии функциональных и

триботехнические характеристики сплавов системы Zn-Al

Студент гр.МЛМц-114: Мохов И.Е.
Научный руководитель: Кечин

В.А.
д.т.н., проф., заслуженный деятель науки и техники РФ


Владимир - 2016

легирования
Измельчение
структуры
Реализация принципа
армированной гетерофазной
структуры (использование
в качестве основы
композиционных сплавов)
Zn

- SiC
Zn - Al2O3
Zn - Ti - SiC

Zn - C
Zn - TiB2
Zn - TiC

Zn - Al - Sb
Zn - Al - Si
Zn - Al - Mn
Zn - Al - Ni
Zn - Cu - P
Zn - Al - Cu - Sn

Интенсификация теплоотвода
при кристаллизации

Ввод модифицирующих
добавок (титан, таллий до 0,1%)

* Prusov E.S., Korobkov M.B., Kechin V.A. // Machines, Technologies, Materials. 2014. No.2. pp. 9-11

лигатуры, перемешивание и разливка
Технологическая схема получения цинковых композиционных сплавов

б

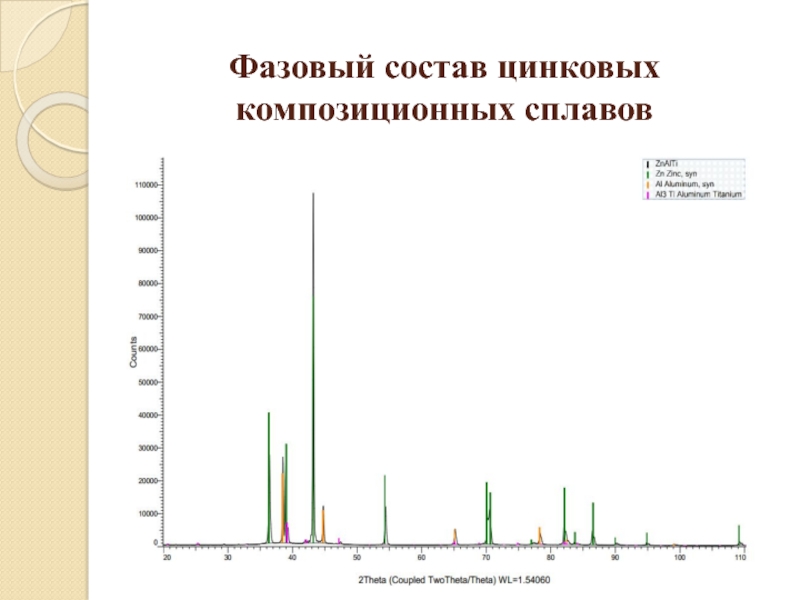

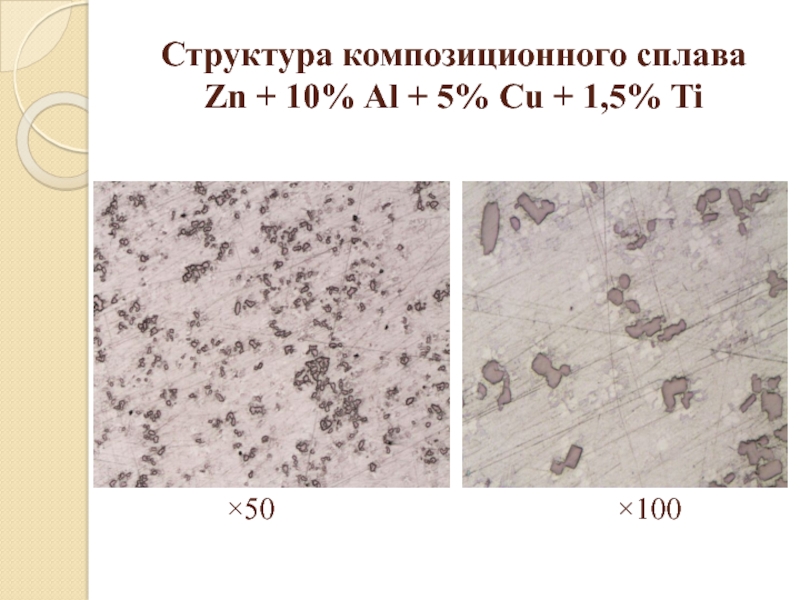

Структура цинковых композиционных сплавов в

сравнении с матричным сплавом

+ 1,5% Ti
×50

×100

схема «шарик (ШХ15) – диск (образец)»;
- линейная скорость  =

40 см/с;
- длина пути трения 500 м;
- нагрузка P = 5 Н; радиус R = 7 мм;
- испытания в условиях сухого трения.

широкого машиностроительного профиля. Представлена область применения.
Показаны свойства и характеристики сплавов

антифрикицонного назначения в зависимости от хим.состава известных стандартных сплавов.
Представлена методика приготовления композиционных сплавов системы цинк-алюминий-титан.

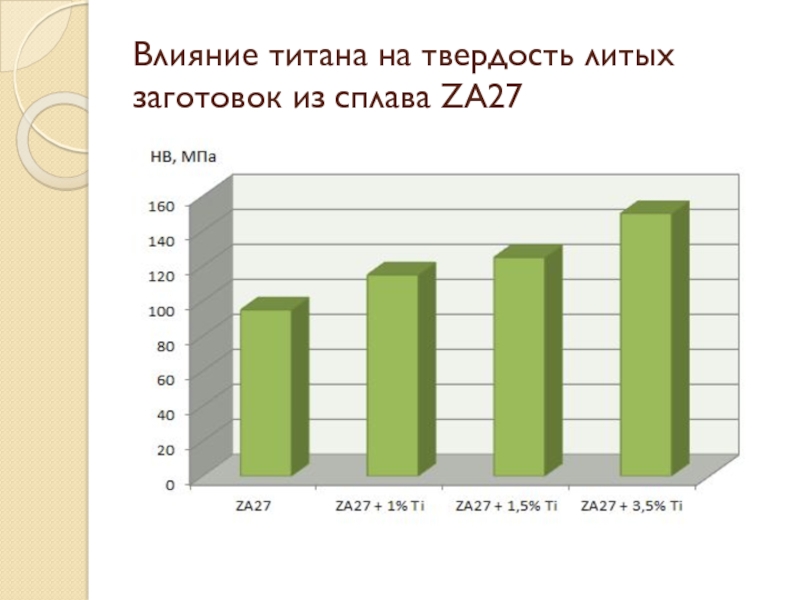

Приведена структура и основные свойства сплавов Цинк-Алюминий-Титан в зависимости от содержания титана. Экспериментально установлено, что добавление в состав сплава ZA27 титана в количестве 3,5 масс.% позволяет уменьшить коэффициент трения на 10-12% и снизить потерю массы образца на 85-90%.
