Военно-техническая подготовка Изучить общие требования к личному составу,

обеспечения электробезопасности.
Изучить порядок устройства заземления.
Изучить особенности устройства передвижных установок.
Изучить защитные

средства.

Тема 19. Организация технического обслуживания РЛК (РЛС) РТВ ВВС

Занятие 5. Правила техники безопасности при эксплуатации РЭТ

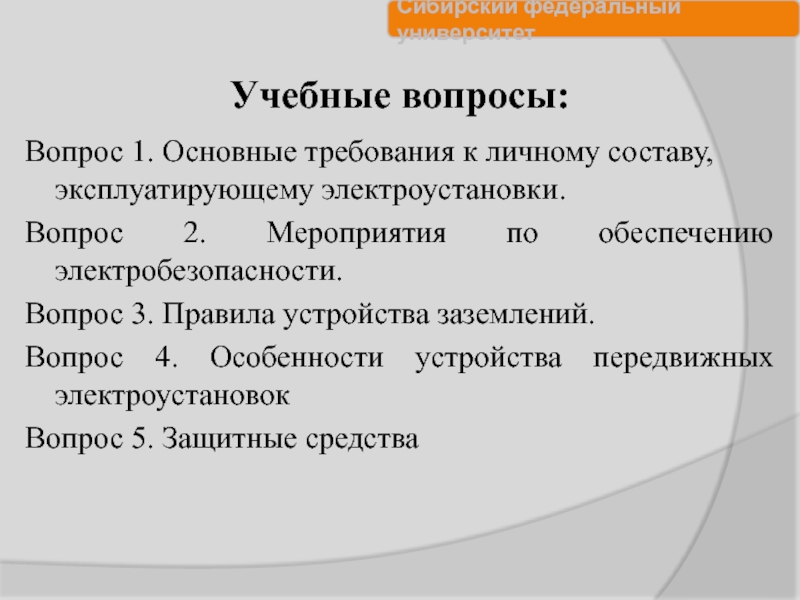

Учебные цели

2. Мероприятия по обеспечению электробезопасности.
Вопрос 3. Правила устройства заземлений.
Вопрос 4.

Особенности устройства передвижных электроустановок

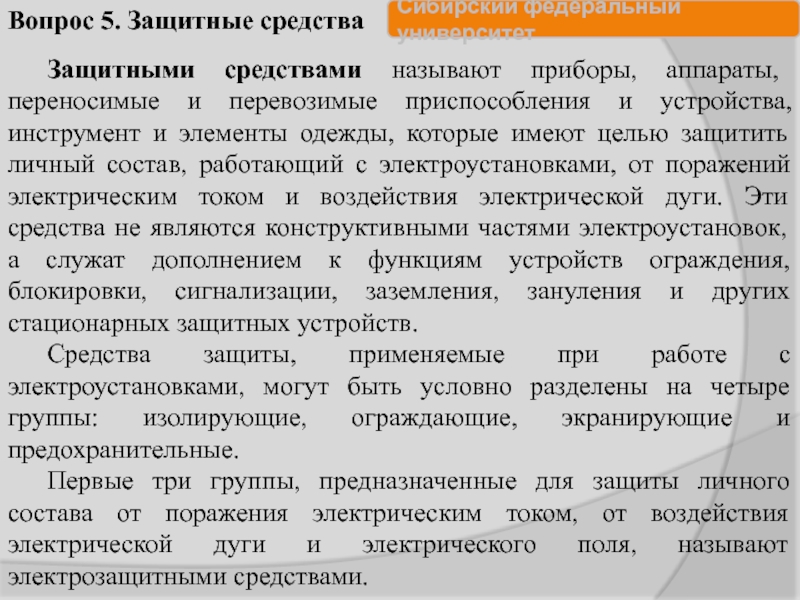

Вопрос 5. Защитные средства

Утв. приказом Министерства энергетики Российской Федерации от 13.01.2003 № 6.
Правила

техники безопасности при эксплуатации электроустановок потребителей. 4-е издание, переработанное и дополненное, с изменениями.
Карякин, Р.Н. Нормы устройства сетей заземления / Р.Н. Карякин. – М.: ЗАО «Энергосервис», 2002 г. – 240 с.
Бухаров, А.И. Основы безопасной эксплуатации электроустановок : учеб. / А.И. Бухаров, В.В. Петунин. – М.: Воениздат, 1989 г. – 272 с.

с сооружениями и помещениями, в которых они установлены), предназначенных для

производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии.
Эксплуатацию электроустановок должен осуществлять подготовленный электротехнический персонал.
Электротехнический персонал предприятий подразделяется на:
- административно-технический;
- оперативный;
- ремонтный;
- оперативно-ремонтный.

Вопрос 1. Основные требования к личному составу, эксплуатирующему электроустановки.

- вводный и целевой (при необходимости) инструктажи по охране труда;

- проверка знаний правил, норм по охране труда, Правил технической эксплуатации электроустановок, правил пожарной безопасности и других нормативных документов;
- профессиональное дополнительное образование для непрерывного повышения квалификации.
С административно-техническим персоналом, имеющим права оперативного, оперативно-ремонтного или ремонтного персонала, помимо указанных форм работы должны проводиться все виды подготовки, предусмотренные для оперативного, оперативно-ремонтного или ремонтного персонала.

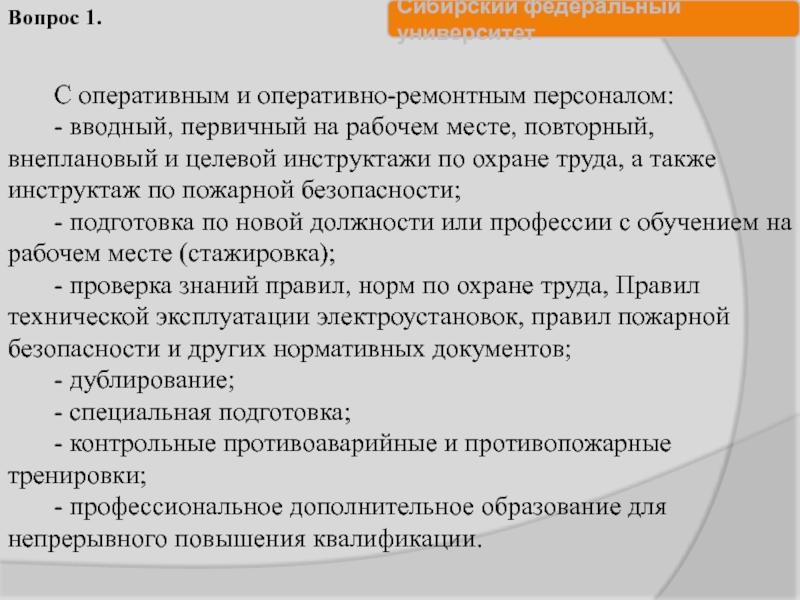

Вопрос 1.

месте, повторный, внеплановый и целевой инструктажи по охране труда, а

также инструктаж по пожарной безопасности;
- подготовка по новой должности или профессии с обучением на рабочем месте (стажировка);
- проверка знаний правил, норм по охране труда, Правил технической эксплуатации электроустановок, правил пожарной безопасности и других нормативных документов;
- дублирование;
- специальная подготовка;
- контрольные противоаварийные и противопожарные тренировки;
- профессиональное дополнительное образование для непрерывного повышения квалификации.

Вопрос 1.

внеплановый и целевой инструктажи по охране труда, а также инструктаж

по пожарной безопасности;
- подготовка по новой должности или профессии с обучением на рабочем месте (стажировка);
- проверка знаний правил, норм по охране труда, Правил технической эксплуатации электроустановок, правил пожарной безопасности и других нормативных документов;
- профессиональное дополнительное образование для непрерывного повышения квалификации.
Проведение инструктажей по безопасности труда допускается совмещать с инструктажами по пожарной безопасности.
Личный состав, направленный для выполнения работ в электроустановках, должны иметь профессиональную подготовку, соответствующую характеру работы. При отсутствии профессиональной подготовки личный состав должен быть обучен (до допуска к самостоятельной работе).

Вопрос 1.

аппаратурой, оперативными схемами и одновременного изучения в необходимом для данной

должности объеме:
- правил устройства электроустановок, правил безопасности, правил и приемов оказания первой помощи при несчастных случаях на производстве, правил применения и испытания средств защиты, настоящих Правил;
- должностных и производственных инструкций;
- инструкций по охране труда;
- других правил, нормативных и эксплуатационных документов.
Стажировку личного состава на рабочих местах проводится под руководством опытного специалиста. Прикрепление обучаемых к обучающему производится приказом по части.

Вопрос 1.

программам, разработанным для каждой должности (рабочего места) и утвержденным в

установленном порядке. Продолжительность стажировки должна быть от 2 до 14 смен.
В процессе стажировки обучаемый должен:
- усвоить требования правил эксплуатации, охраны труда, пожарной безопасности и их практическое применение на рабочем месте;
- изучить схемы, производственные инструкции и инструкции по охране труда, знание которых обязательно для работы в данной должности (профессии);
- отработать четкое ориентирование на своем рабочем месте;
- приобрести необходимые практические навыки в выполнении производственных операций;
- изучить приемы и условия безаварийной, безопасной и экономичной эксплуатации обслуживаемого оборудования.

Вопрос 1.

назначает комиссию в составе не менее пяти человек.
Председатель комиссии

должен иметь группу по электробезопасности V. Председателем комиссии назначается, как правило, энергетик части.
Все члены комиссии должны иметь группу по электробезопасности и пройти проверку знаний в комиссии органа госэнергонадзора. Допускается проверка знаний отдельных членов комиссии на месте, при условии, что председатель и не менее двух членов комиссии прошли проверку знаний в комиссии органов госэнергонадзора.
В подразделениях командиром части могут создаваться комиссии по проверке знаний личного состава подразделений. Члены комиссий подразделений должны пройти проверку знаний норм и правил в центральной комиссии.
При проведении процедуры проверки знаний должно присутствовать не менее трех членов комиссии, в том числе обязательно председатель (заместитель председателя) комиссии.

Вопрос 1.

заземляющему устройству. Глухозаземленным может быть также вывод источника однофазного переменного

тока или полюс источника постоянного тока в двухпроводных сетях, а также средняя точка в трехпроводных сетях постоянного тока.
Изолированная нейтраль – нейтраль трансформатора или генератора, неприсоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.
Проводящая часть – часть, которая может проводить электрический ток.
Токоведущая часть – проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).

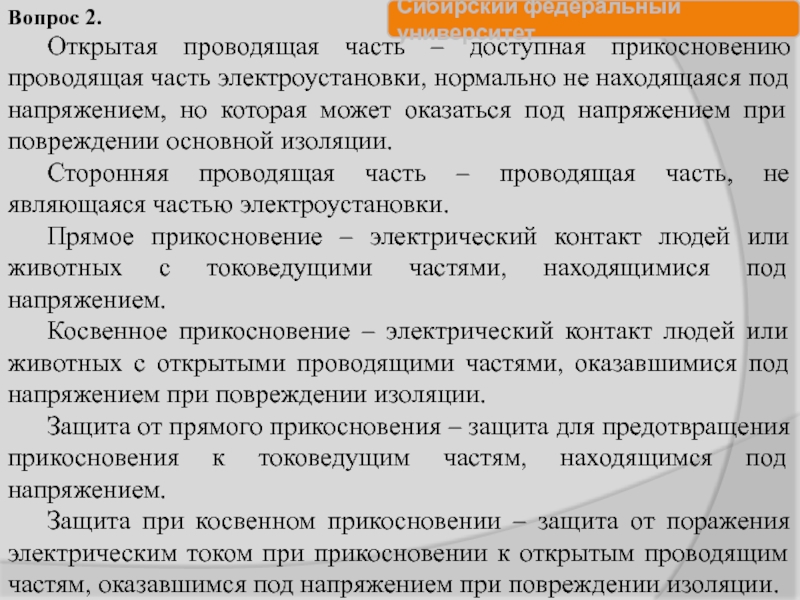

Вопрос 2. Мероприятия по обеспечению электробезопасности

не находящаяся под напряжением, но которая может оказаться под напряжением

при повреждении основной изоляции.
Сторонняя проводящая часть – проводящая часть, не являющаяся частью электроустановки.
Прямое прикосновение – электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.
Косвенное прикосновение – электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.
Защита от прямого прикосновения – защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.
Защита при косвенном прикосновении – защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

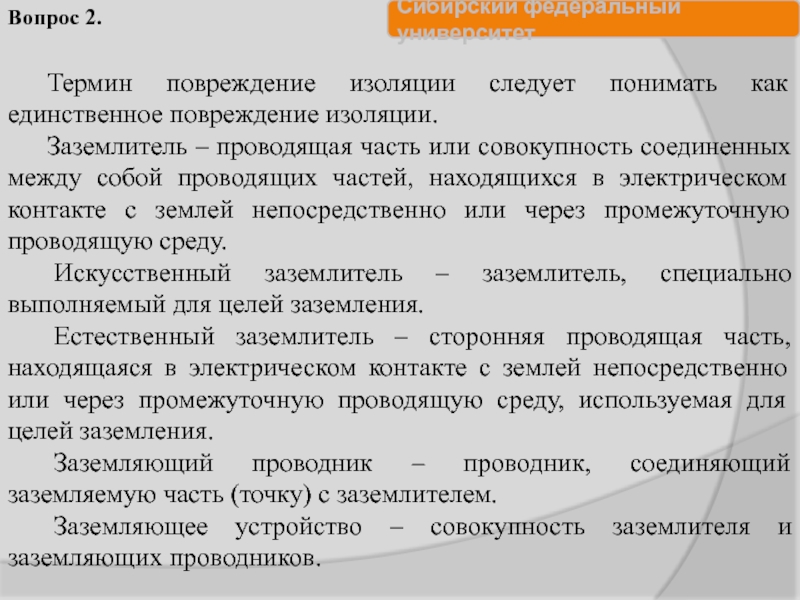

Вопрос 2.

проводящая часть или совокупность соединенных между собой проводящих частей, находящихся

в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.
Искусственный заземлитель – заземлитель, специально выполняемый для целей заземления.
Естественный заземлитель – сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.
Заземляющий проводник – проводник, соединяющий заземляемую часть (точку) с заземлителем.
Заземляющее устройство – совокупность заземлителя и заземляющих проводников.

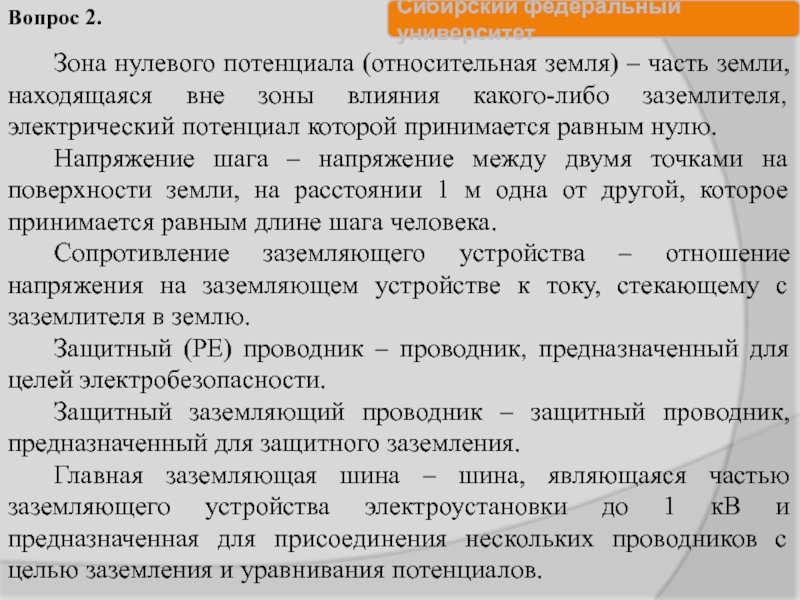

Вопрос 2.

зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю.
Напряжение

шага – напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.
Сопротивление заземляющего устройства – отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.
Защитный (РЕ) проводник – проводник, предназначенный для целей электробезопасности.
Защитный заземляющий проводник – защитный проводник, предназначенный для защитного заземления.
Главная заземляющая шина – шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Вопрос 2.

– система, в которой нейтраль источника питания глухо заземлена, а

открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
система TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении;
система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания;
система IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены;
система ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Вопрос 2.

также следующих мероприятий:
- соблюдение соответствующих расстояний до токоведущих частей или

путем закрытия, ограждения токоведущих частей;
- применение блокировки аппаратов и ограждающих устройств для предотвращения ошибочных операций и доступа к токоведущим частям;
- применение предупреждающей сигнализации, надписей и плакатов;
- применение устройств для снижения напряженности электрических и магнитных полей до допустимых значений;
- использование средств защиты и приспособлений, в том числе для защиты от воздействия электрического и магнитного полей в электроустановках, в которых их напряженность превышает допустимые нормы.

Вопрос 2.

а доступные прикосновению открытые и сторонние проводящие части не должны

находиться под напряжением, представляющим опасность поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.
Для защиты от поражения электрическим током в нормальном режиме должны быть применены по отдельности или в сочетании следующие меры защиты от прямого прикосновения:
- основная изоляция токоведущих частей;
- ограждения и оболочки;
- установка барьеров;
- размещение вне зоны досягаемости;
- применение сверхнизкого (малого) напряжения.

Вопрос 2.

должны быть применены по отдельности или в сочетании следующие меры

защиты при косвенном прикосновении:
- защитное заземление;
- автоматическое отключение питания;
- уравнивание потенциалов;
- выравнивание потенциалов;
- двойная или усиленная изоляция;
- сверхнизкое (малое) напряжение;
- защитное электрическое разделение цепей;
изолирующие (непроводящие) помещения, зоны, площадки.
Требуемые значения напряжений прикосновения и сопротивления заземляющих устройств при стекании с них токов замыкания на землю и токов утечки должны быть обеспечены при наиболее неблагоприятных условиях в любое время года.

Вопрос 2.

токоведущие части и выдерживать все возможные воздействия, которым она может

подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.
Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.
Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей

Вопрос 2.

может быть применено для защиты от поражения электрическим током при

прямом и/или косвенном прикосновениях в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания.
В качестве источника питания цепей СНН следует применять безопасный разделительный трансформатор или другой источник СНН, обеспечивающий равноценную степень безопасности.
Токоведущие части цепей СНН должны быть электрически отделены от других цепей так, чтобы обеспечивалось электрическое разделение, равноценное разделению между первичной и вторичной обмотками разделительного трансформатора.
Проводники цепей СНН должны быть проложены отдельно от проводников более высоких напряжений и защитных проводников, либо отделены от них заземленным металлическим экраном, либо заключены в неметаллическую оболочку дополнительно к основной изоляции.
Вилки и розетки штепсельных соединителей в цепях СНН не должны допускать подключение к розеткам и вилкам других напряжений.

Вопрос 2.

на:
1) корпуса электрических машин, трансформаторов и т. п.;
2) приводы электрических

аппаратов;
3) каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемных или открывающихся частей, если на последних установлено электрооборудование напряжением выше 50 В переменного или 120 В постоянного тока;
4) металлические конструкции распределительных устройств, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов, рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы, на которых укреплены кабели и провода, а также другие металлические конструкции, на которых устанавливается электрооборудование;
5) металлические оболочки и броню контрольных и силовых кабелей и проводов, проложенные на общих металлических конструкциях с кабелями и проводами на более высокие напряжения;
6) металлические корпуса передвижных и переносных электроприемников;
7) электрооборудование, установленное на движущихся частях станков, машин и механизмов.

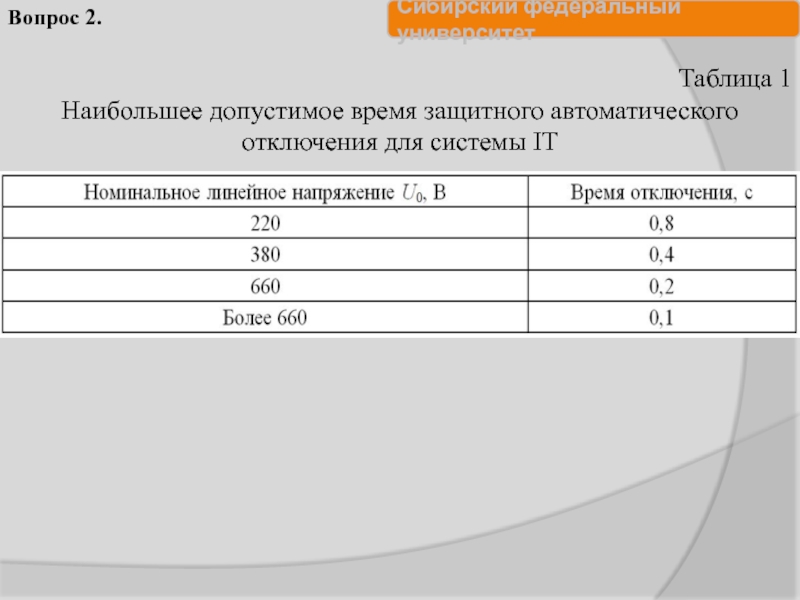

При применении в качестве защитной меры автоматического отключения питания указанные открытые проводящие части в системах IT должны быть заземлены.

в системе IT должно соответствовать условию:

,

где R – сопротивление заземляющего

устройства, Ом; Uпр – напряжение прикосновения, значение которого принимается равным 50 В; I – полный ток замыкания на землю, А.
Как правило, не требуется принимать значение сопротивления заземляющего устройства менее 4 Ом. Допускается сопротивление заземляющего устройства до 10 Ом, если соблюдено приведенное выше условие, а мощность генераторов или трансформаторов не превышает 100 кВ·А, в том числе суммарная мощность генераторов или трансформаторов, работающих параллельно.

Вопрос 3. Правила устройства заземлений.

конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в

том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;
2) металлические трубы водопровода, проложенные в земле;
3) обсадные трубы буровых скважин;
4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т. п.;
5) рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
6) другие находящиеся в земле металлические конструкции и сооружения;
7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

Вопрос 3.

медными и не должны иметь окраски.
Вопрос 3.

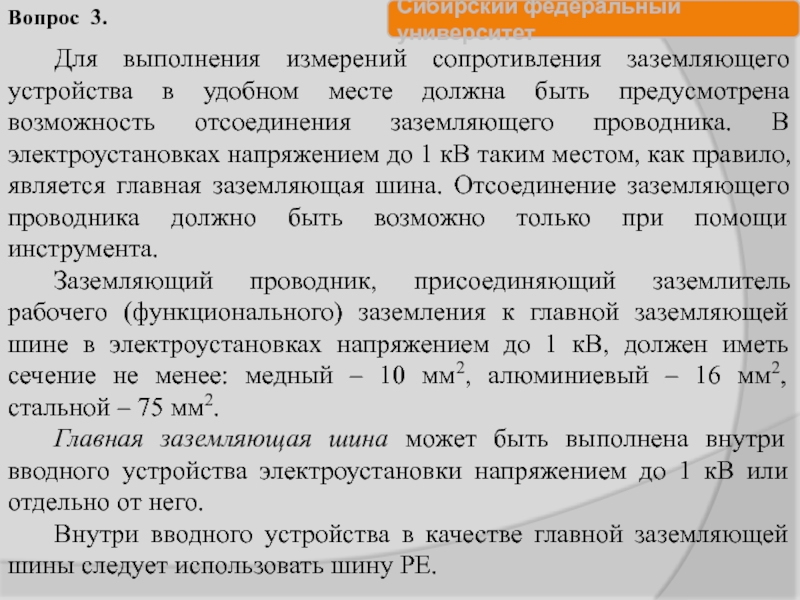

быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках напряжением до

1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.
Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный – 10 мм2, алюминиевый – 16 мм2, стальной – 75 мм2.
Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него.
Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.

Вопрос 3.

доступном, удобном для обслуживания месте вблизи вводного устройства.
Сечение отдельно установленной

главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии.
Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.
В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.
В местах, доступных только квалифицированному персоналу, главную заземляющую шину следует устанавливать открыто. Если изделие имеет несколько обособленных вводов, главная заземляющая шина должна быть выполнена для каждого вводного устройства.

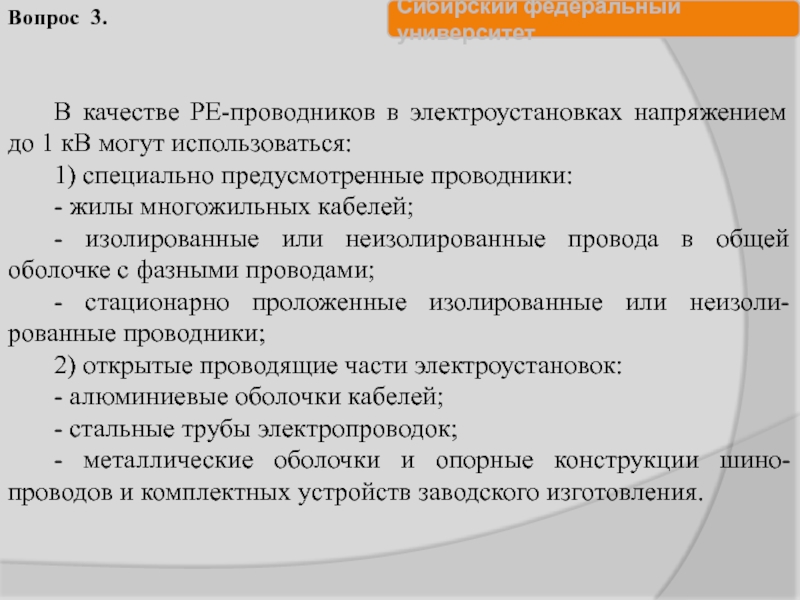

Вопрос 3.

использоваться:
1) специально предусмотренные проводники:
- жилы многожильных кабелей;
- изолированные или неизолированные

провода в общей оболочке с фазными проводами;
- стационарно проложенные изолированные или неизоли-рованные проводники;
2) открытые проводящие части электроустановок:
- алюминиевые оболочки кабелей;
- стальные трубы электропроводок;
- металлические оболочки и опорные конструкции шино-проводов и комплектных устройств заводского изготовления.

Вопрос 3.

состав кабеля или проложенных не в общей оболочке (трубе, коробе,

на одном лотке) с фазными проводниками, должно быть не менее:
2,5 мм2 – при наличии механической защиты;
4 мм2 – при отсутствии механической защиты.
Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2.

Вопрос 3.

и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической

цепи. Соединения стальных проводников рекомендуется выполнять посредством сварки.
Соединения должны быть защищены от коррозии и механических повреждений.
Для болтовых соединений должны быть предусмотрены меры против ослабления контакта.
Соединения должны быть доступны для осмотра и выполнения испытаний.
Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается.

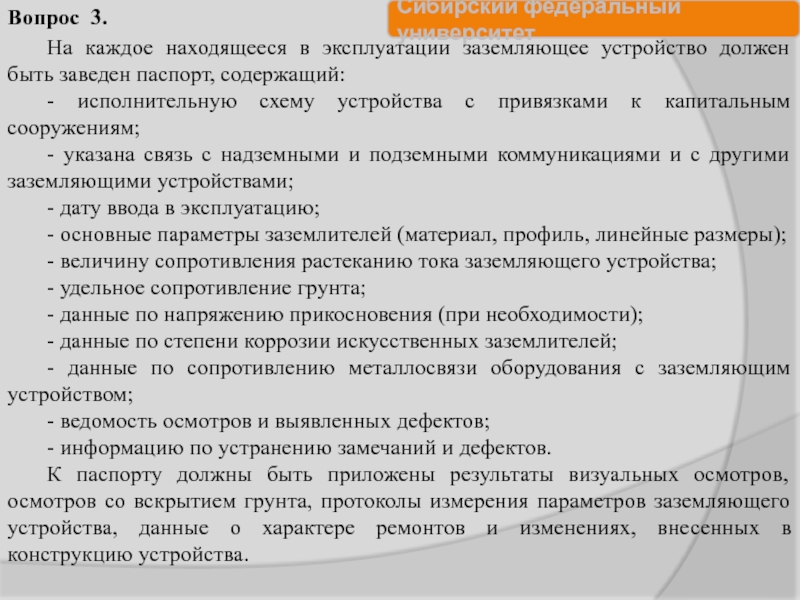

Вопрос 3.

паспорт, содержащий:
- исполнительную схему устройства с привязками к капитальным

сооружениям;
- указана связь с надземными и подземными коммуникациями и с другими заземляющими устройствами;
- дату ввода в эксплуатацию;
- основные параметры заземлителей (материал, профиль, линейные размеры);
- величину сопротивления растеканию тока заземляющего устройства;
- удельное сопротивление грунта;
- данные по напряжению прикосновения (при необходимости);
- данные по степени коррозии искусственных заземлителей;
- данные по сопротивлению металлосвязи оборудования с заземляющим устройством;
- ведомость осмотров и выявленных дефектов;
- информацию по устранению замечаний и дефектов.
К паспорту должны быть приложены результаты визуальных осмотров, осмотров со вскрытием грунта, протоколы измерения параметров заземляющего устройства, данные о характере ремонтов и изменениях, внесенных в конструкцию устройства.

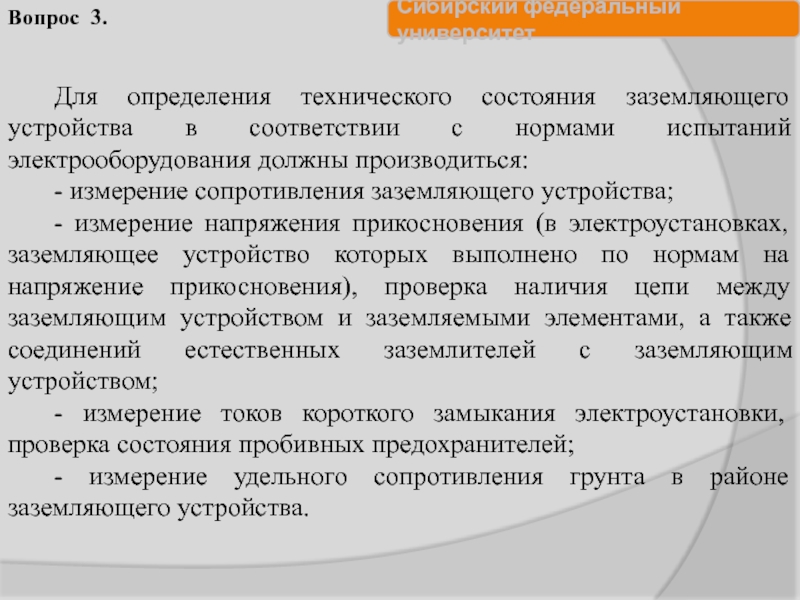

Вопрос 3.

испытаний электрооборудования должны производиться:
- измерение сопротивления заземляющего устройства;
-

измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;
- измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;
- измерение удельного сопротивления грунта в районе заземляющего устройства.

Вопрос 3.

в руках человека в процессе их эксплуатации (ручной электроинструмент, переносные

бытовые электроприборы, переносная радиоэлектронная аппаратура и т. п.).
Для присоединения переносных электроприемников к питающей сети следует применять штепсельные соединители.
В штепсельных соединителях переносных электроприемников, удлинительных проводов и кабелей проводник со стороны источника питания должен быть присоединен к розетке, а со стороны электроприемника – к вилке.
Защитные проводники переносных проводов и кабелей должны быть обозначены желто-зелеными полосами.

Вопрос 4. Особенности устройства передвижных электроустановок

исключением электроприемников с двойной изоляцией, должны быть заземлены в системе

IT, для чего должен быть предусмотрен специальный защитный (РЕ) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода – для электроприемников однофазного и постоянного тока, четвертая или пятая жила – для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. РЕ-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.

Вопрос 4.

осуществлять питание потребителей независимо от стационарных источников электроэнергии (энергосистемы).
Передвижные электроустановки

могут получать питание от стационарных или автономных передвижных источников электроэнергии.
Питание от стационарной электрической сети должно, как правило, выполняться от источника с глухозаземленной нейтралью с применением систем TN-S или TN-C-S. Объединение функций нулевого защитного проводника РЕ и нулевого рабочего проводника N в одном общем проводнике PEN внутри передвижной электроустановки не допускается. Разделение PEN-проводника питающей линии на РЕ- и N-проводники должно быть выполнено в точке подключения установки к источнику питания.

Вопрос 4.

должна быть изолирована.
При применении автоматического отключения питания в системе IT

для защиты при косвенном прикосновении должны быть выполнены:
- защитное заземление в сочетании с непрерывным контролем изоляции, действующим на сигнал;
- автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на открытые проводящие части в соответствии с табл. 3.

Вопрос 4.

от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток,

или устройством непрерывного контроля изоляции, действующим на отключение, или УЗО, реагирующим на потенциал корпуса относительно земли.
На вводе в передвижную электроустановку должна быть предусмотрена главная шина уравнивания потенциалов, соответствующая требованиям к главной заземляющей шине, к которой должны быть присоединены:
- нулевой защитный проводник РЕ или защитный проводник РЕ питающей линии;
- защитный проводник передвижной электроустановки с присоеди-ненными к нему защитными проводниками открытых проводящих частей;
- проводники уравнивания потенциалов корпуса и других сторонних проводящих частей передвижной электроустановки;
- заземляющий проводник, присоединенный к местному заземлителю передвижной электроустановки (при его наличии).

Вопрос 4.

значение его сопротивления не должно превышать 25 Ом. При выполнении

заземляющего устройства с соблюдением требований к напряжению прикосновения сопротивление заземляющего устройства не нормируется. В этом случае должно быть выполнено условие:

где Rз – сопротивление заземляющего устройства передвижной электроустановки, Ом; Iз – полный ток однофазного замыкания на открытые проводящие части передвижной электроустановки, А.
Автономные передвижные источники питания с изолированной нейтралью должны иметь устройство непрерывного контроля сопротивления изоляции относительно корпуса (земли) со световым и звуковым сигналами. Должна быть обеспечена возможность проверки исправности устройства контроля изоляции и его отключения.

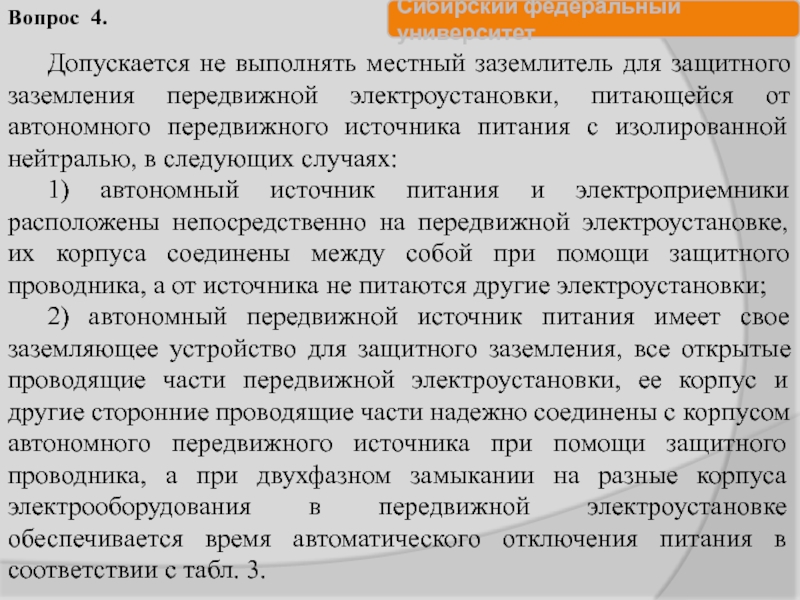

Вопрос 4.

питающейся от автономного передвижного источника питания с изолированной нейтралью, в

следующих случаях:
1) автономный источник питания и электроприемники расположены непосредственно на передвижной электроустановке, их корпуса соединены между собой при помощи защитного проводника, а от источника не питаются другие электроустановки;
2) автономный передвижной источник питания имеет свое заземляющее устройство для защитного заземления, все открытые проводящие части передвижной электроустановки, ее корпус и другие сторонние проводящие части надежно соединены с корпусом автономного передвижного источника при помощи защитного проводника, а при двухфазном замыкании на разные корпуса электрооборудования в передвижной электроустановке обеспечивается время автоматического отключения питания в соответствии с табл. 3.

Вопрос 4.

устройства, инструмент и элементы одежды, которые имеют целью защитить личный

состав, работающий с электроустановками, от поражений электрическим током и воздействия электрической дуги. Эти средства не являются конструктивными частями электроустановок, а служат дополнением к функциям устройств ограждения, блокировки, сигнализации, заземления, зануления и других стационарных защитных устройств.
Средства защиты, применяемые при работе с электроустановками, могут быть условно разделены на четыре группы: изолирующие, ограждающие, экранирующие и предохранительные.
Первые три группы, предназначенные для защиты личного состава от поражения электрическим током, от воздействия электрической дуги и электрического поля, называют электрозащитными средствами.

Вопрос 5. Защитные средства

а также от земли. Их делят на основные и дополнительные.
Основные

изолирующие электрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напряжение электроустановки, и поэтому ими разрешается касаться токоведущих частей, находящихся под напряжением.
Дополнительные изолирующие электрозащитные средства не обладают изоляцией, способной выдерживать рабочее напряжение электроустановки, и поэтому не защищают человека от поражения током при этом напряжении. Их назначение – усилить защитное (изолирующее) действие основных изолирующих средств, вместе с которыми они должны применяться. При использовании основных электрозащитных средств достаточно одного дополнительного электрозащитного средства.

Вопрос 5.

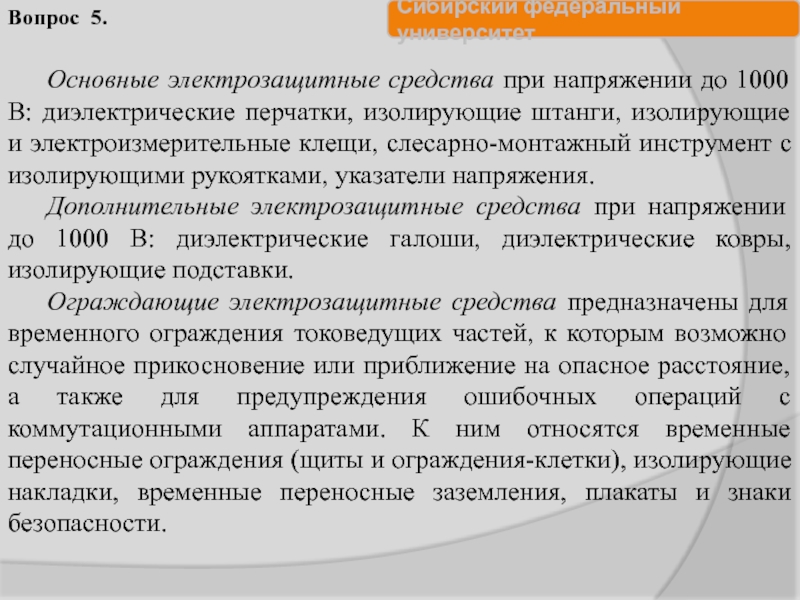

изолирующие штанги, изолирующие и электроизмерительные клещи, слесарно-монтажный инструмент с изолирующими

рукоятками, указатели напряжения.
Дополнительные электрозащитные средства при напряжении до 1000 В: диэлектрические галоши, диэлектрические ковры, изолирующие подставки.
Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей, к которым возможно случайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных операций с коммутационными аппаратами. К ним относятся временные переносные ограждения (щиты и ограждения-клетки), изолирующие накладки, временные переносные заземления, плакаты и знаки безопасности.

Вопрос 5.

электрических полей промышленной частоты. К ним относят индивидуальные экранирующие комплекты,

переносные экранирующие устройства (экраны) и экранирующие тканевые изделия (зонты и палатки).
Предохранительные средства защиты предназначены для индивидуальной защиты работающего от вредных воздействий неэлектрических факторов (световых, тепловых и механических), а также от продуктов горения и от падения с высоты. К ним относят защитные очки и щитки, специальные рукавицы, изготовленные из трудновоспламеняемой ткани, защитные каски, противогазы, предохранительные монтерские пояса, страховочные канаты и монтерские когти.

Вопрос 5.

и снятия изолирующих прокладок, перегородок и других работ. Изолирующие клещи

выпускают на напряжение до и выше 1 кВ. Они предназначены для работы с закрытыми электроустановками; пользоваться ими для работы с открытыми установками разрешается только в сухую погоду.

Вопрос 5.

токоведущих частях и выполнены в виде переносных устройств. Все указатели

имеют световой или звуковой сигнал, появление которого означает наличие напряжения на проверяемой части или между проверяемыми частями электроустановки.

Вопрос 5.

частях, находящихся под напряжением до 1 кВ. Изолирующие рукоятки инструмента

должны быть длиной не менее 10 см и иметь упоры – утолщения изоляции, препятствующие соскальзыванию и прикосновению руки работающего к неизолированным металлическим частям инструмента. У отверток должны быть изолированы не только рукоятка, но и металлический стержень на всей его длине до рабочего острия.

Вопрос 5.

высокой электрической прочностью и хорошей эластичностью. Однако резина разрушается под

действием тепла, света, минеральных масел, бензина, щелочей и легко повреждается механически. В качестве защитных средств при эксплуатации электроустановок используют диэлектрические перчатки, галоши, боты, сапоги, ковры. Сапоги могут изготавливаться из поливинилхлорида.

Вопрос 5.

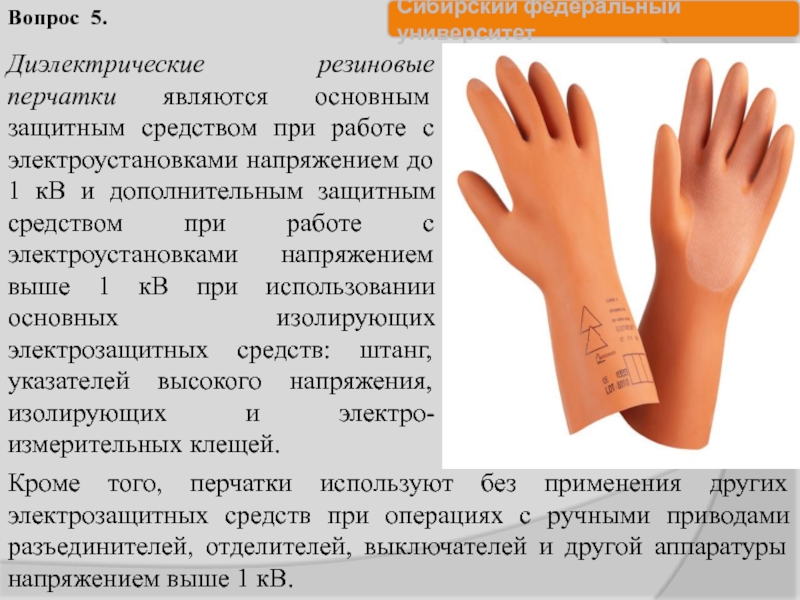

электроустановками напряжением до 1 кВ и дополнительным защитным средством при

работе с электроустановками напряжением выше 1 кВ при использовании основных изолирующих электрозащитных средств: штанг, указателей высокого напряжения, изолирующих и электро-измерительных клещей.

Кроме того, перчатки используют без применения других электрозащитных средств при операциях с ручными приводами разъединителей, отделителей, выключателей и другой аппаратуры напряжением выше 1 кВ.

Вопрос 5.

при эксплуатации закрытых электроустановок, а в сухую погоду – при

эксплуатации открытых электроустановок, когда операции выполняют с помощью основных электрозащитных средств. При этом боты можно использовать при эксплуатации электроустановок любого напряжения, а галоши и сапоги – при эксплуатации электроустановок напряжением до 1 кВ
Диэлектрические галоши, боты и сапоги применяют в качестве защиты от напряжения шага при эксплуатации электроустановок любого напряжения и типа, в том числе открытых распределительных устройств и воздушных линий электропередачи

Вопрос 5.

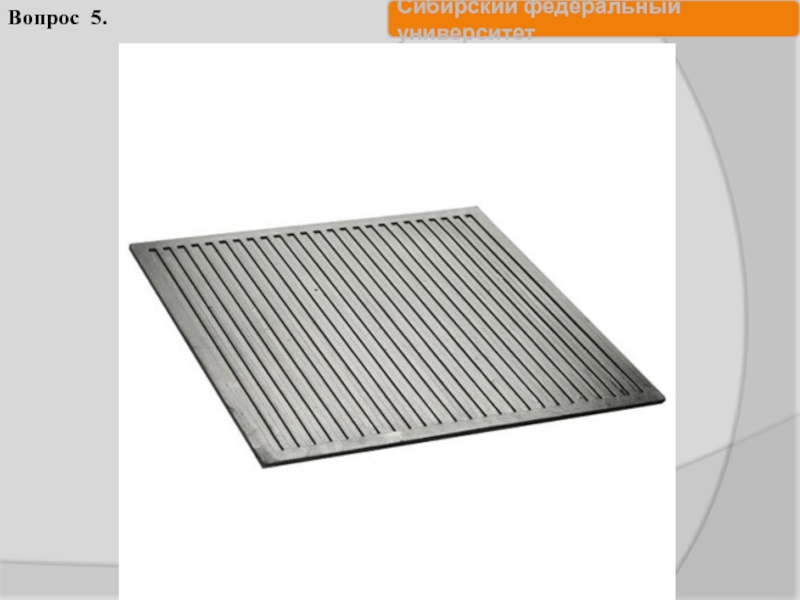

электроустановок до 1 кВ и выше, кроме электроустановок в особо

сырых и пыльных помещениях. Ковры расстилают на полу перед оборудованием в тех местах, где возможно соприкосновение с токоведущими частями, находящимися под напряжением, в том числе перед щитами и сборками, у колец и щеточных аппа­ратов генераторов и электродвигателей, перед испытательными стендами. Их применяют также в местах, где проводят операции с рубильниками, разъединителями, выключателями, управление реостатами и другими коммутационными аппаратами напряжением до 1 кВ и выше.

Вопрос 5.

для исключения случайного появления напряжения на отключенных токоведущих частях на

месте работ. Появление напряжения возможно, например, как по прямой вине личного состава, так и по другим причинам: влияние соседних цепей, находящихся под напряжением, разряд молнии непосредственно в электроустановку или вблизи от нее, падение провода, находящегося под напряжением, на отключенные токоведущие части Поэтому при работах с электроустановками наряду с мерами, предупреждающими ошибочное включение установки, должны быть приняты меры, исключающие поражение током работающих в случае появления напряжения по любой причине как на отключенной электроустановке, так и на ее части.

Вопрос 5.
