Слайд 1ВІЙСЬКОВИЙ ІНСТИТУТ
КИЇВСЬКОГО НАЦІОНАЛЬНОГО УНІВЕРСИТЕТУ
імені ТАРАСА ШЕВЧЕНКА
КАФЕДРА ВІЙСЬКОВОГО УПРАВЛІННЯ
Дисципліна: “Основи військового управління”
Тема №2:
“Система управління військами. “
Заняття №5: Робота командира в умовах автоматизованої системи
управління військами.
Слайд 2Навчальна мета: вивчити види забезпечення автоматизованих систем
управління, та роботу командира
і штабу в умовах автоматизованої системи управління військами
Виховна мета:
закласти основи високої моральної психологічної стійкості, що дозволяла б успішно виконувати бойові завдання в складних умовах сучасного бою.

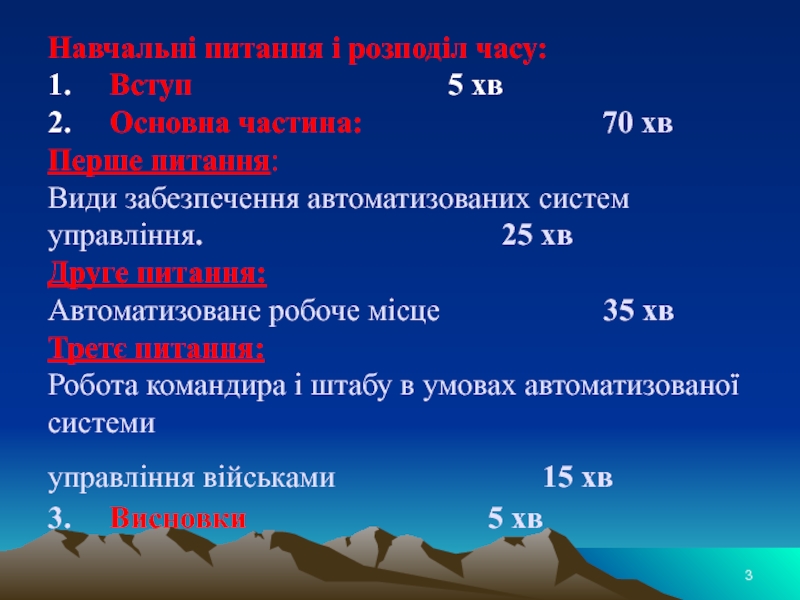

Слайд 3Навчальні питання і розподіл часу:
1. Вступ 5 хв
2. Основна частина:
70 хв
Перше питання:
Види забезпечення автоматизованих систем
управління. 25 хв
Друге питання:
Автоматизоване робоче місце 35 хв
Третє питання:
Робота командира і штабу в умовах автоматизованої системи
управління військами 15 хв
3. Висновки 5 хв
Слайд 4Перше питання: Види забезпечення автоматизованих систем управління.

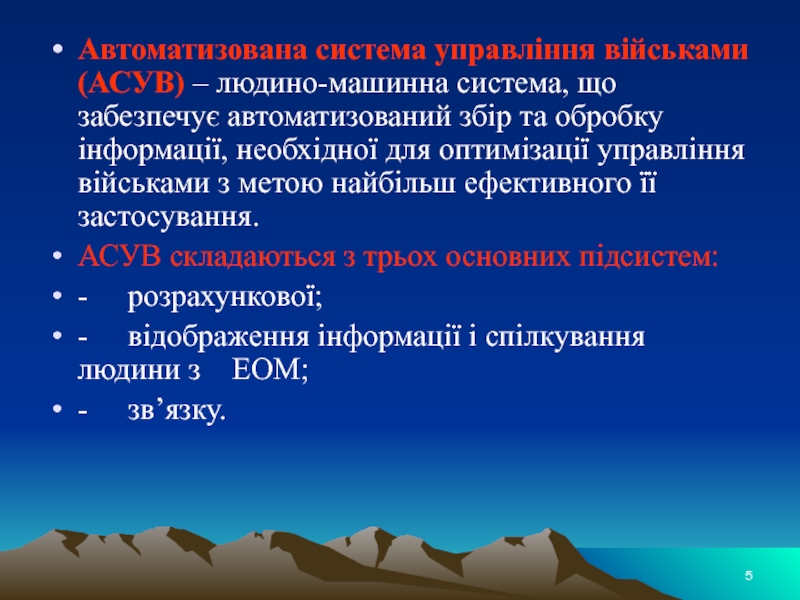

Слайд 5Автоматизована система управління військами (АСУВ) – людино-машинна система, що забезпечує
автоматизований збір та обробку інформації, необхідної для оптимізації управління військами
з метою найбільш ефективного її застосування.
АСУВ складаються з трьох основних підсистем:
- розрахункової;
- відображення інформації і спілкування людини з ЕОМ;
- зв’язку.

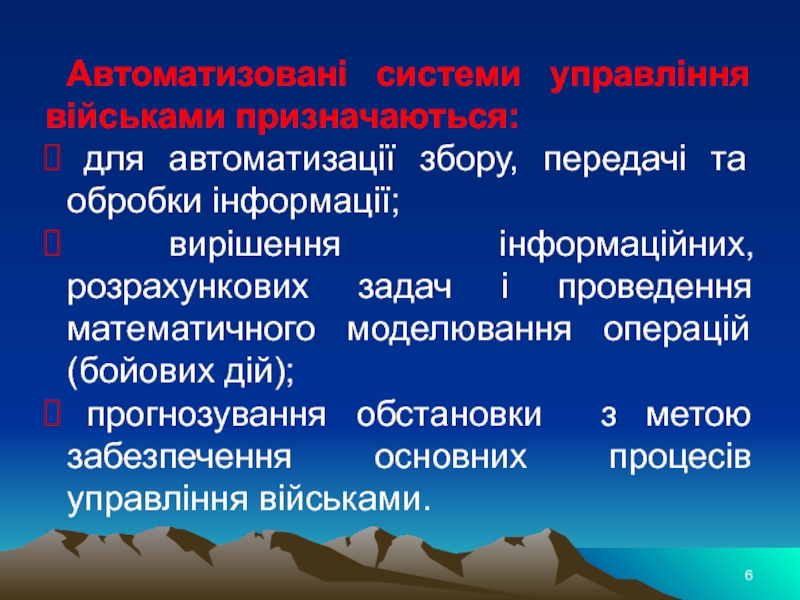

Слайд 6Автоматизовані системи управління військами призначаються:
для автоматизації збору, передачі
та обробки інформації;
вирішення інформаційних, розрахункових задач і проведення математичного
моделювання операцій (бойових дій);
прогнозування обстановки з метою забезпечення основних процесів управління військами.
Слайд 7Функції АСУВ
- інформаційні (збір, запам’ятовування, збереження, накопичування, узагальнення, пошук, адресація,
передача, відображення інформації про противника, свої війська та умови бойових
дій і поставлені військам завдання);
- розрахункові (планування дій, розподіл ресурсів, підготовка даних для відображення та оцінки обстановки, управління зброєю, складання довідкових даних);
- логічні (підготовка даних для прийняття оперативних рішень, обробка якісних даних, оцінка ефективності рішень і результатів бойових дій);
- контрольно-операційні (доведення до військ команд, наказів, директив, розпоряджень, контроль за їхнім виконанням).

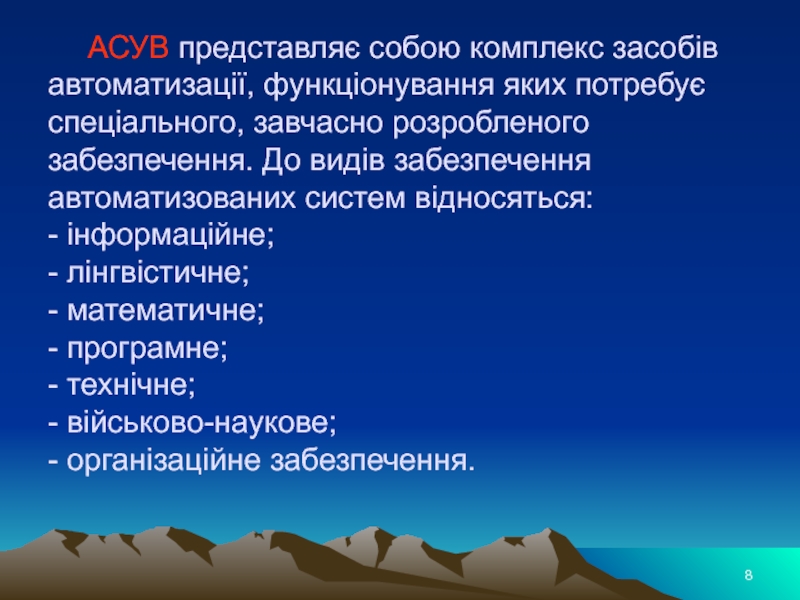

Слайд 8 АСУВ представляє собою комплекс засобів автоматизації, функціонування яких потребує спеціального,
завчасно розробленого забезпечення. До видів забезпечення автоматизованих систем відносяться:
- інформаційне;
- лінгвістичне;
- математичне;
- програмне;
- технічне;
- військово-наукове;
- організаційне забезпечення.

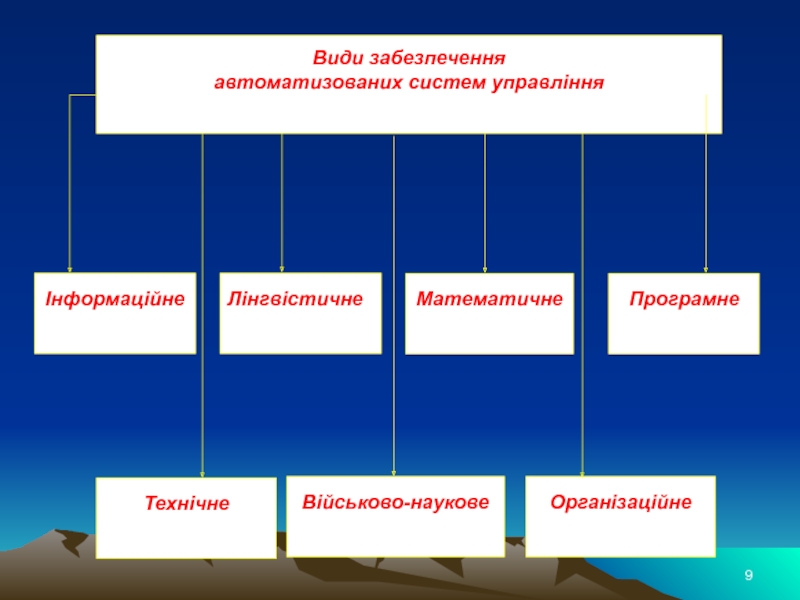

Слайд 9Математичне
Програмне
Види забезпечення
автоматизованих систем управління
Інформаційне
Технічне
Військово-наукове
Організаційне
Лінгвістичне
Слайд 10 Інформаційне забезпечення представляє собою сукупність єдиної системи класифікації і
кодування оперативно-тактичної інформації, яка при звичайних методах роботи зберігається на
картах, схемах, в робочих зошитах, донесеннях, довідниках та інших документах.
Інформаційне забезпечення призначено для формалізації інформаційних процесів, які проходять в АСУВ.

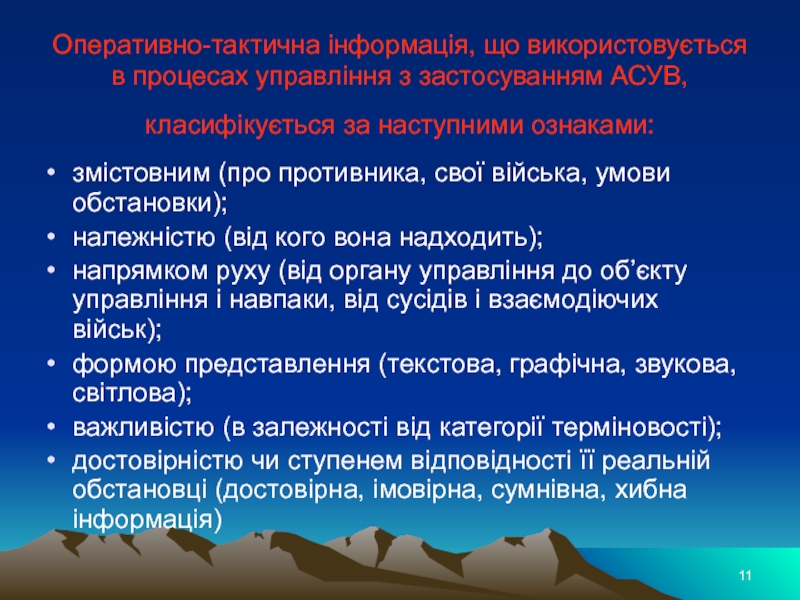

Слайд 11Оперативно-тактична інформація, що використовується в процесах управління з застосуванням АСУВ,
класифікується за наступними ознаками:
змістовним (про противника, свої війська, умови
обстановки);
належністю (від кого вона надходить);
напрямком руху (від органу управління до об’єкту управління і навпаки, від сусідів і взаємодіючих військ);
формою представлення (текстова, графічна, звукова, світлова);
важливістю (в залежності від категорії терміновості);
достовірністю чи ступенем відповідності її реальній обстановці (достовірна, імовірна, сумнівна, хибна інформація)
Слайд 12 Приведена класифікація оперативно-тактичної інформації дозволяє визначити необхідний ступень автоматизації і
формалізації потоків інформації.
Інформаційне забезпечення повинно бути єдиним і враховувати вимоги
сумісності окремих елементів АСУВ і АСУ, що спрягаються, шляхом використання взаємно узгоджених форм і способів обміну інформацією, створення класифікаторів і кодів, що забезпечували б цей обмін з урахуванням вимог машинної обробки, використання уніфікованих і формалізованих бойових документів.

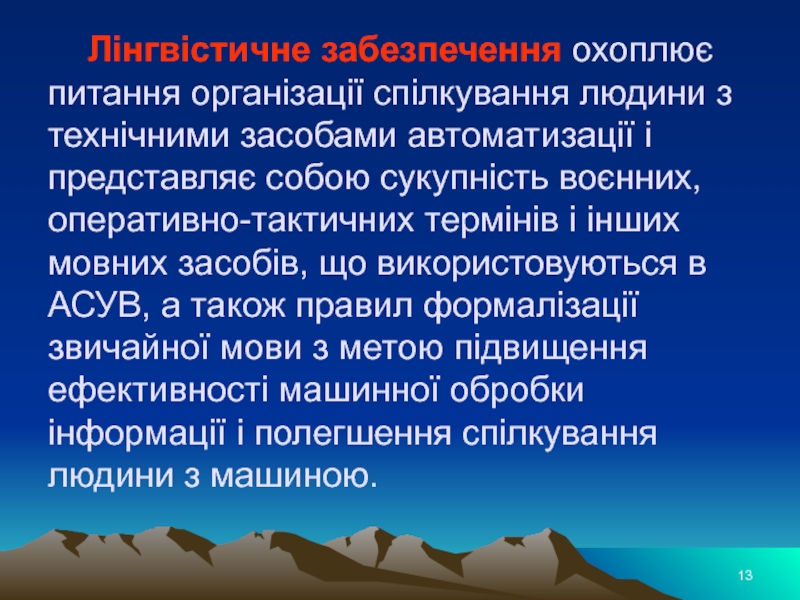

Слайд 13 Лінгвістичне забезпечення охоплює питання організації спілкування людини з технічними засобами
автоматизації і представляє собою сукупність воєнних, оперативно-тактичних термінів і інших
мовних засобів, що використовуються в АСУВ, а також правил формалізації звичайної мови з метою підвищення ефективності машинної обробки інформації і полегшення спілкування людини з машиною.
Слайд 14 Одним із практичних результатів лінгвістичного забезпечення є розробка формалізованих документів.
Для запису алгоритмів вирішення задач на ЕОМ використовуються спеціальні мови
програмування, які також є формалізованими.
Основою функціонування АСУВ є математичне забезпечення, що складає сукупність математичних методів, моделей і алгоритмів програм для вирішення в автоматизованій системі задач по управлінню військами (розрахункових, інформаційних, моделей бойових дій і т.п.).

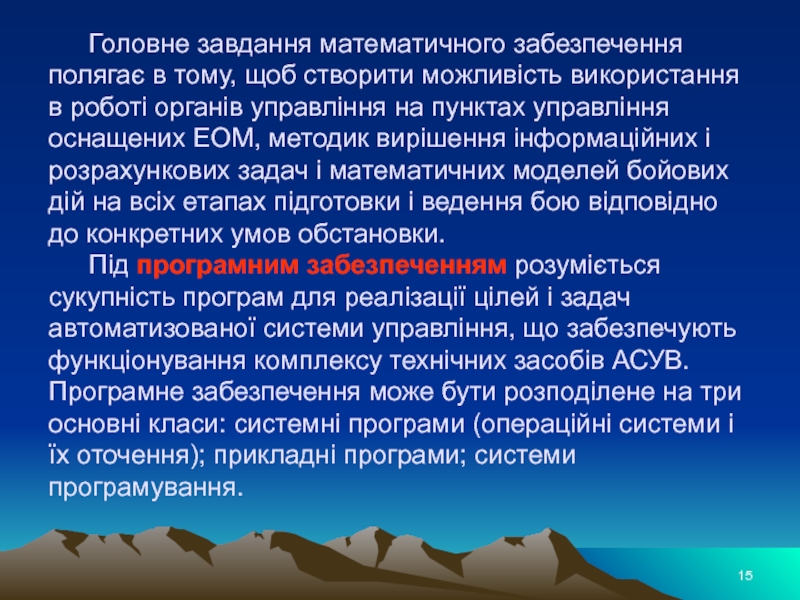

Слайд 15 Головне завдання математичного забезпечення полягає в тому, щоб створити можливість
використання в роботі органів управління на пунктах управління оснащених ЕОМ,
методик вирішення інформаційних і розрахункових задач і математичних моделей бойових дій на всіх етапах підготовки і ведення бою відповідно до конкретних умов обстановки.
Під програмним забезпеченням розуміється сукупність програм для реалізації цілей і задач автоматизованої системи управління, що забезпечують функціонування комплексу технічних засобів АСУВ. Програмне забезпечення може бути розподілене на три основні класи: системні програми (операційні системи і їх оточення); прикладні програми; системи програмування.
Слайд 16 Операційна система є сукупністю взаємозв’язаних програм, що призначені для управління
ЕОМ і забезпечення високої ефективності використання ресурсів машини.
Операційна система і
її оточення є основним посередником між користувачем ЕОМ, її технічними засобами і іншим програмним забезпеченням.
До прикладних програм відносять програми (пакети прикладних програм) для вирішення певного класу задач в конкретній предметній області.

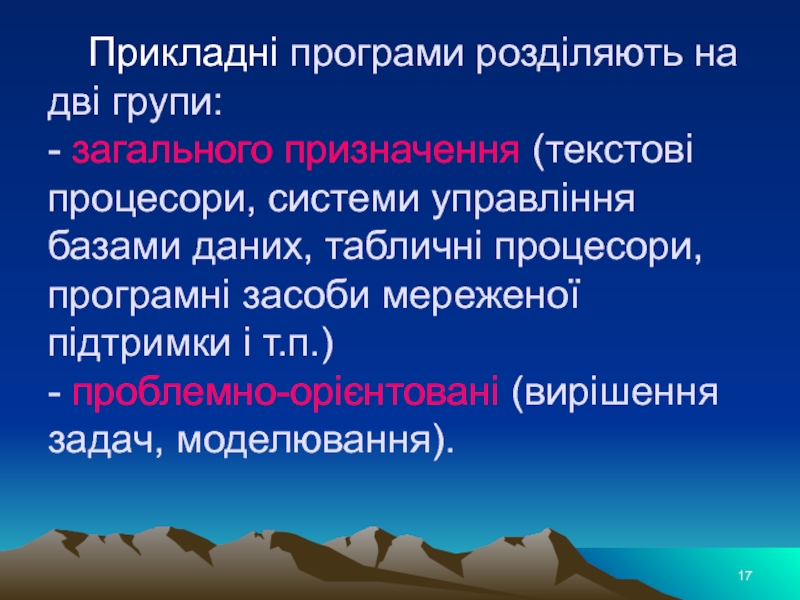

Слайд 17 Прикладні програми розділяють на дві групи:
- загального призначення (текстові
процесори, системи управління базами даних, табличні процесори, програмні засоби мереженої
підтримки і т.п.)
- проблемно-орієнтовані (вирішення задач, моделювання).

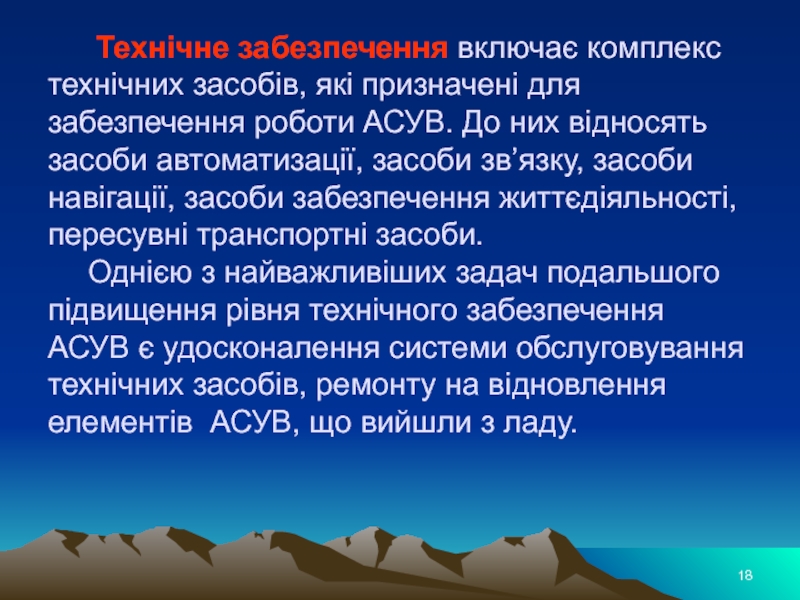

Слайд 18 Технічне забезпечення включає комплекс технічних засобів, які призначені для
забезпечення роботи АСУВ. До них відносять засоби автоматизації, засоби зв’язку,
засоби навігації, засоби забезпечення життєдіяльності, пересувні транспортні засоби.
Однією з найважливіших задач подальшого підвищення рівня технічного забезпечення АСУВ є удосконалення системи обслуговування технічних засобів, ремонту на відновлення елементів АСУВ, що вийшли з ладу.
Слайд 19 Військово-наукове забезпечення має на меті постійне удосконалювання задач і моделей
відповідно до змін, що відбуваються в організації своїх військ і
військ противника, тактико-технічних даних зброї і бойової техніки, а також у способах ведення бойових дій сторін.
Розробка оперативних описів, підготовка алгоритмів і програм розв'язання управлінських задач є складним і трудомістким процесом, що потребує високої кваліфікації фахівців в області військового мистецтва, теорії управління військами, математики й обчислювальної техніки.
Штаби, наукові й інші установи, яким поручається розробка й удосконалювання математичного, програмного, інформаційного і лінгвістичного забезпечення, повинні мати постійний контакт з органами управління, що використовують їх у практичній роботі. Форми таких контактів можуть бути найрізноманітнішими.
Слайд 20Організаційне забезпечення спрямоване на досягнення постійної готовності органів управління до
ефективного використання АСУ. Воно включає розробку правових і керівних документів,
у яких закріплюються основні положення, що регламентують обов'язки посадових осіб і порядок роботи АСУ в різноманітних умовах її функціонування, контроль за своєчасним і якісним виконанням викладених у них вимог.
Слайд 21Друге питання: Автоматизоване
робоче місце.

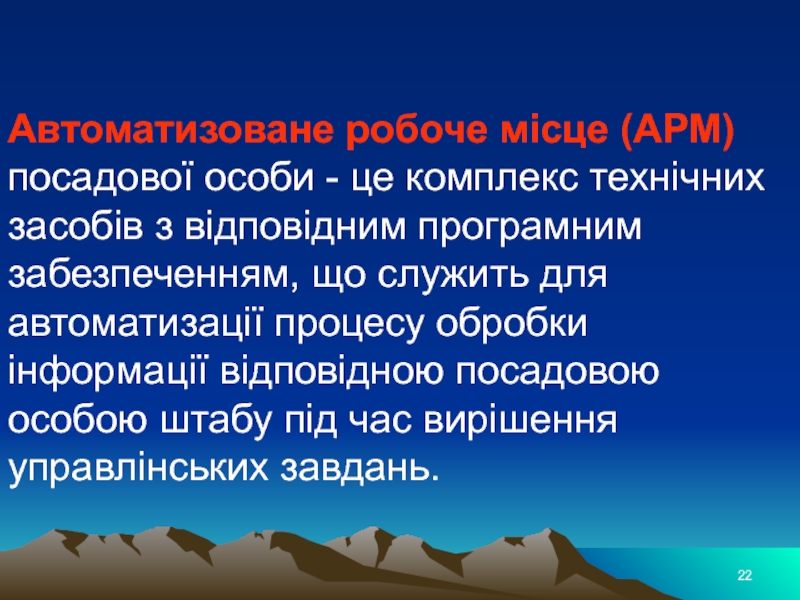

Слайд 22Автоматизоване робоче місце (АРМ) посадової особи - це комплекс технічних
засобів з відповідним програмним забезпеченням, що служить для автоматизації процесу
обробки інформації відповідною посадовою особою штабу під час вирішення управлінських завдань.

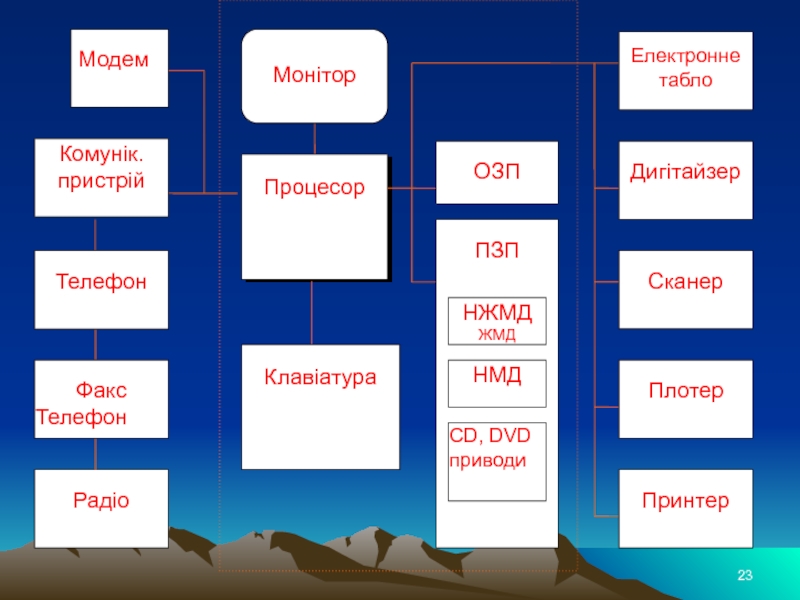

Слайд 25 Основний (за необхідністю додатковий) процесор. Це основний пристрій ЕОМ. Він
виконує програму, яка зберігається в пам'яті, керує спільною роботою інших
пристроїв і виконує різноманітні операції над ними. Найважливішою його характеристикою є продуктивність (швидкодія). Продуктивність залежить від тактової частоти, яку вимірюють у мегагерцах.
Оперативний запам’ятовуючий пристрій (ОЗП) – дозволяє зберігати інформацію доти, поки ЕОМ працює. Основною характеристикою ОЗП є ємність, яка вимірюється в одиницях вимірювання пам'яті, найменшою одиницею є біт. Реально пам'ять у комп'ютерах вимірюють в мегабайтах (Мбайт). Обсяг оперативної пам'яті у сучасних ЕОМ – не менше 16 Мбайт;

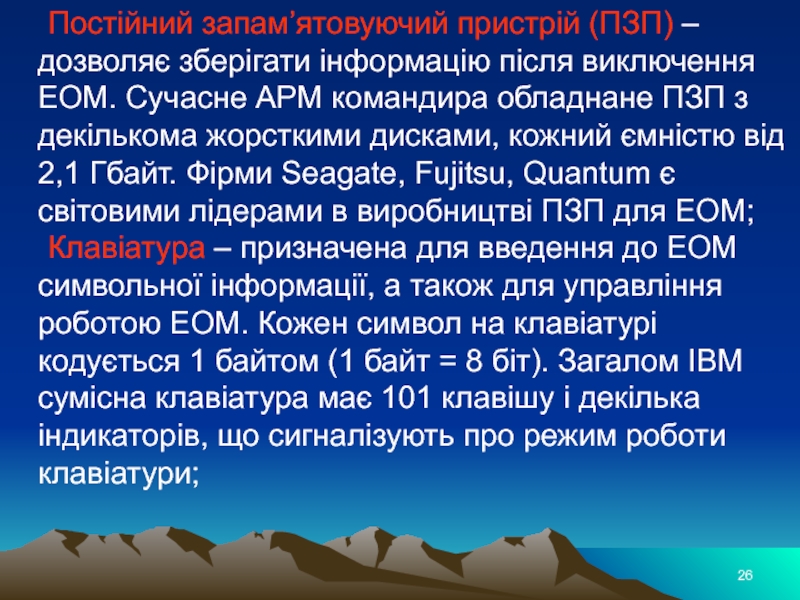

Слайд 26 Постійний запам’ятовуючий пристрій (ПЗП) – дозволяє зберігати інформацію після виключення
ЕОМ. Сучасне АРМ командира обладнане ПЗП з декількома жорсткими дисками,
кожний ємністю від 2,1 Гбайт. Фірми Seagate, Fujitsu, Quantum є світовими лідерами в виробництві ПЗП для ЕОМ;
Клавіатура – призначена для введення до ЕОМ символьної інформації, а також для управління роботою ЕОМ. Кожен символ на клавіатурі кодується 1 байтом (1 байт = 8 біт). Загалом IBM сумісна клавіатура має 101 клавішу і декілька індикаторів, що сигналізують про режим роботи клавіатури;

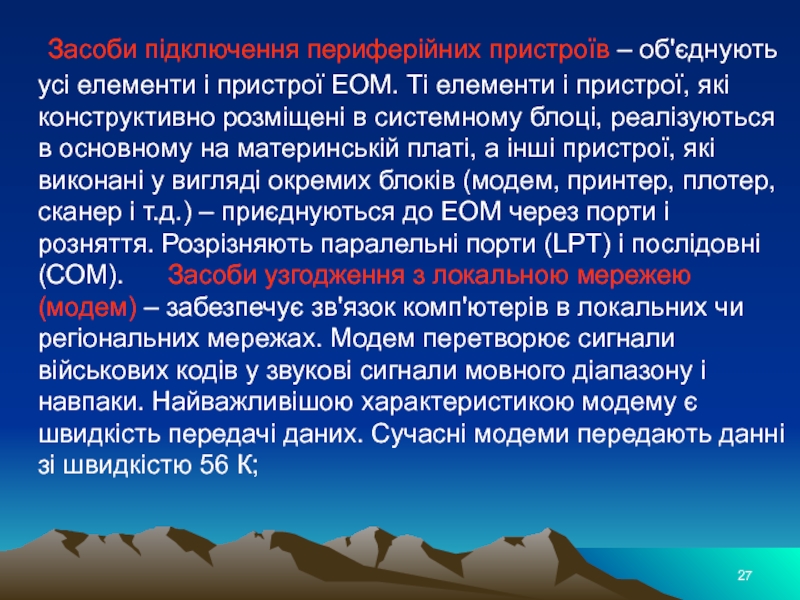

Слайд 27 Засоби підключення периферійних пристроїв – об'єднують усі елементи і пристрої
ЕОМ. Ті елементи і пристрої, які конструктивно розміщені в системному
блоці, реалізуються в основному на материнській платі, а інші пристрої, які виконані у вигляді окремих блоків (модем, принтер, плотер, сканер і т.д.) – приєднуються до ЕОМ через порти і розняття. Розрізняють паралельні порти (LPT) і послідовні (СОМ). Засоби узгодження з локальною мережею (модем) – забезпечує зв'язок комп'ютерів в локальних чи регіональних мережах. Модем перетворює сигнали військових кодів у звукові сигнали мовного діапазону і навпаки. Найважливішою характеристикою модему є швидкість передачі даних. Сучасні модеми передають данні зі швидкістю 56 К;
Слайд 28 Засоби, які розширюють можливості обчислювальних машин (периферійні пристрої).
До периферійних пристроїв
відносять:
принтери - для друкування текстових бойових документів. Принтери бувають матричні,
струминні та лазерні. Будь-який принтер має дві найважливіші характеристики: швидкість друкування та якість. Швидкість буває різною: від 5 хв. на сторінку матричними принтерами – до 20 сторінок на хвилину – лазерними. Якість друкування визначається роздільною здатністю принтера, яка виражається кількістю друкованих крапок на дюйм (dpi).

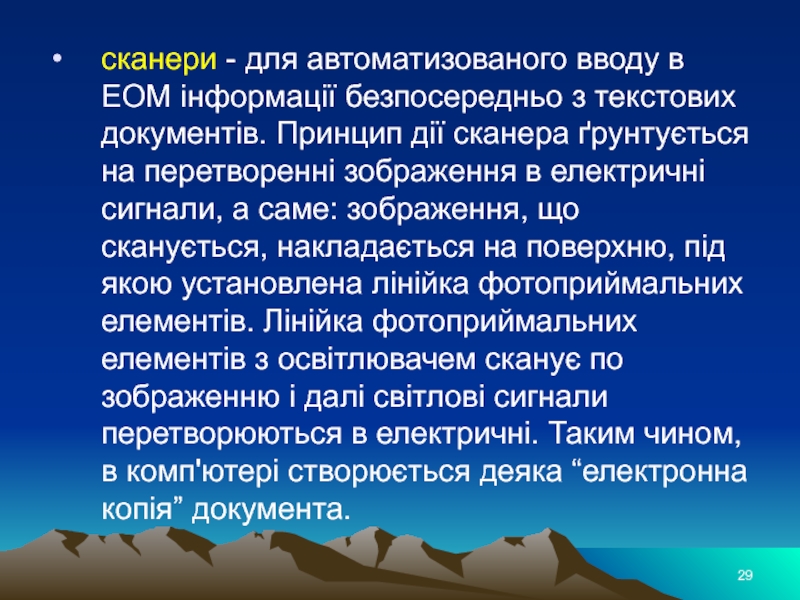

Слайд 29сканери - для автоматизованого вводу в ЕОМ інформації безпосередньо з
текстових документів. Принцип дії сканера ґрунтується на перетворенні зображення в
електричні сигнали, а саме: зображення, що сканується, накладається на поверхню, під якою установлена лінійка фотоприймальних елементів. Лінійка фотоприймальних елементів з освітлювачем сканує по зображенню і далі світлові сигнали перетворюються в електричні. Таким чином, в комп'ютері створюється деяка “електронна копія” документа.

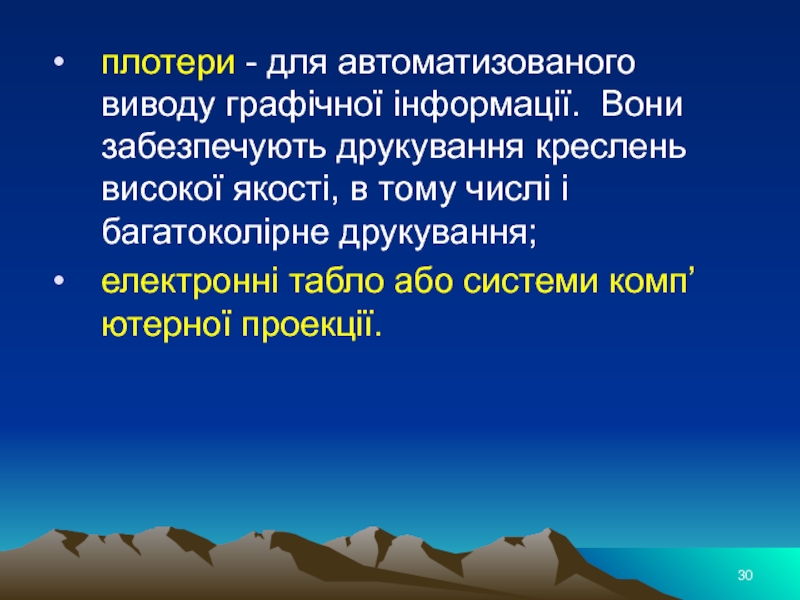

Слайд 30плотери - для автоматизованого виводу графічної інформації. Вони забезпечують друкування
креслень високої якості, в тому числі і багатоколірне друкування;
електронні табло
або системи комп’ютерної проекції.

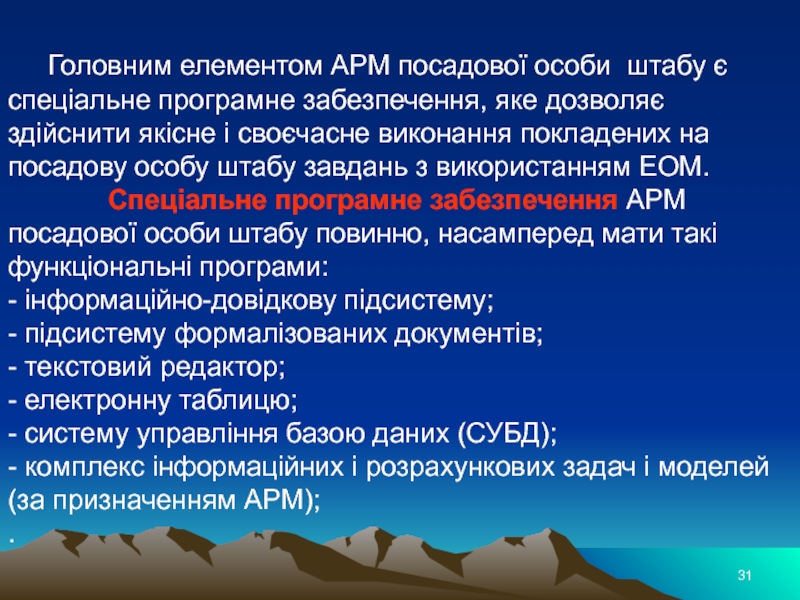

Слайд 31 Головним елементом АРМ посадової особи штабу є спеціальне програмне забезпечення,
яке дозволяє здійснити якісне і своєчасне виконання покладених на посадову
особу штабу завдань з використанням ЕОМ.
Спеціальне програмне забезпечення АРМ посадової особи штабу повинно, насамперед мати такі функціональні програми:
- інформаційно-довідкову підсистему;
- підсистему формалізованих документів;
- текстовий редактор;
- електронну таблицю;
- систему управління базою даних (СУБД);
- комплекс інформаційних і розрахункових задач і моделей (за призначенням АРМ);
.
Слайд 32
Підсистема формалізованих документів є електронним збірником формалізованих бойових (оперативних) документів
(директив, наказів, розпоряджень, донесень, зведень тощо). Вони представляють собою набір
шаблонів Word або іншого текстового редактору.
Текстовий редактор призначений для розробки текстових бойових (оперативних) документів, заповнення формалізованих документів та їх роздрукування. На АРМ використовуються текстові редактори типу MS Word, QuarkXPress, Adobe PageMaker.
Графічний редактор призначений для розробки і виводу на друк різноманітних графіків, діаграм тощо. Використовується потужний графічний редактор типу Corel Draw або мало потужні типу MS Paint, MS Imaging.
Слайд 33 Електронна таблиця призначена для автоматизованого отримання табличних документів, відомостей обліку
особового складу, озброєння і техніки та інших обліково-плануючих документів. Використовуються
електронні таблиці типу MS Excel.
Система управління базами даних (СУБД) призначена для оперативного використання бази даних. Бази даних дозволяють швидко занести інформацію, сортирувати за характерними рисами і отримати результат.
Комплекс інформаційних і розрахункових задач і моделей містить сукупність моделей і задач, які розроблені у відповідності до призначення АРМ і дозволяють отримувати результати для кількісного обґрунтування висновків, пропозицій, рішень тощо. Включає збірку програмного забезпечення типу Математика, Статистика або спеціальні програмні продукти.

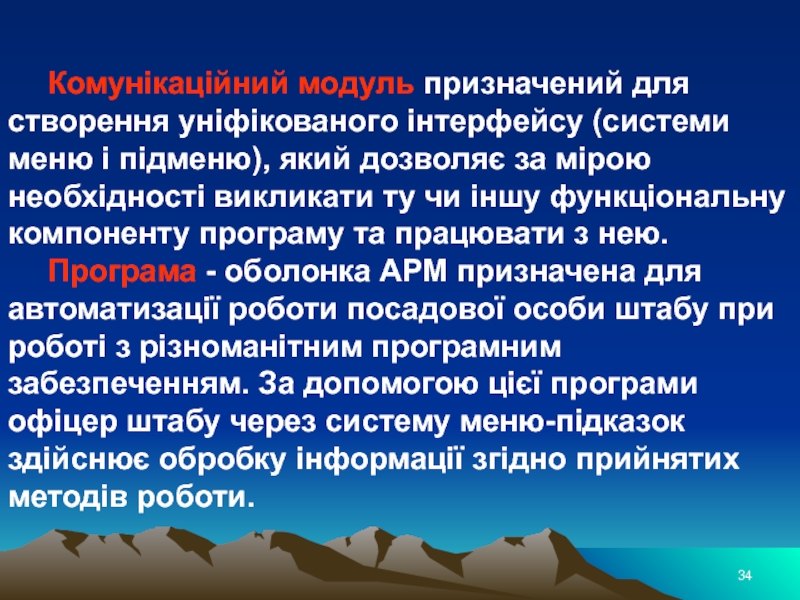

Слайд 34 Комунікаційний модуль призначений для створення уніфікованого інтерфейсу (системи меню і
підменю), який дозволяє за мірою необхідності викликати ту чи іншу
функціональну компоненту програму та працювати з нею.
Програма - оболонка АРМ призначена для автоматизації роботи посадової особи штабу при роботі з різноманітним програмним забезпеченням. За допомогою цієї програми офіцер штабу через систему меню-підказок здійснює обробку інформації згідно прийнятих методів роботи.

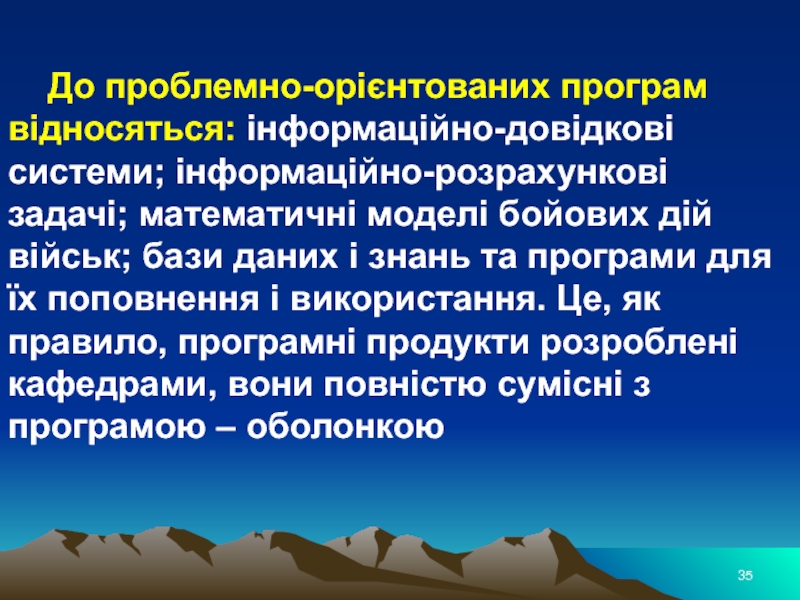

Слайд 35 До проблемно-орієнтованих програм відносяться: інформаційно-довідкові системи; інформаційно-розрахункові задачі; математичні моделі
бойових дій військ; бази даних і знань та програми для
їх поповнення і використання. Це, як правило, програмні продукти розроблені кафедрами, вони повністю сумісні з програмою – оболонкою

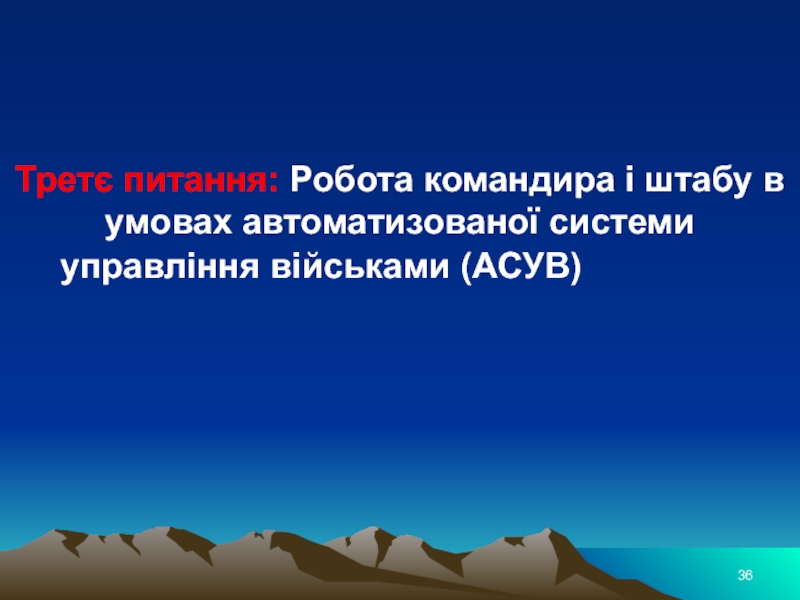

Слайд 36Третє питання: Робота командира і штабу в
умовах автоматизованої системи
управління військами
(АСУВ)
Слайд 37 Робота командира і штабу в умовах АСУВ може бути представленою,
як варіант, у вигляді такої схеми.
Дані обстановки від джерел інформації
надходять неперервно по автоматизованих каналах зв’язку. Після оброблення вони передаються на відповідні автоматизовані робочі місця посадових осіб, у тому числі і на робочі місця командира і начальника штабу в формалізованому вигляді.
Отримавши завдання, командир сумісно з начальником штабу усвідомлює його і оцінює обстановку на підставі даних, які циркулюють і зберігаються в АСУВ. Дані, яких недостатньо, командир особисто або через начальника штабу затребує в центрі щодо збору і обробки даних або у відповідних посадових осіб органів управління. На основі оцінки обстановки формуються можливі варіанти замислу рішення, які можуть відображатися на екрані (карті) і відповідних табло. Проводяться розрахунки кількісно-якісної оцінки цих варіантів замислу і обирається найкращий.
Слайд 38 Результати розрахунків виводяться на засоби відображення, які є на робочому
місці командира. За допомогою відповідних пристроїв командир може змінити умови
розрахунку або ввести будь-які інші корективи. Остаточно визначений замисел поступає на АРМ відповідних посадових осіб для їх подальшої роботи з підготовки пропозицій до рішення щодо бойового застосування підпорядкованих сил і засобів, або організації того чи іншого виду забезпечення.
Завершуючи прийняття рішення, командир з начальником штабу визначають бойові завдання підпорядкованим об’єднанням, з’єднанням і частинам, які за допомогою обчислювальної техніки одразу ж відображаються на табло (карті). При цьому командир, визначаючи бойові завдання підлеглим підрозділам, а також визначаючи основні питання всебічного забезпечення, викликає на засоби відображення свого АРМ пропозиції відповідних посадових осіб (в графічному і текстовому вигляді), розглядає і затверджує їх.

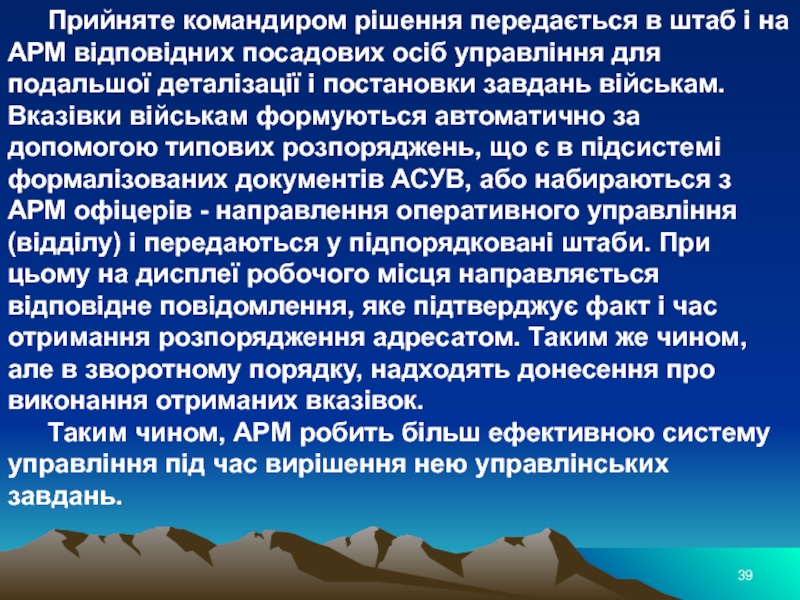

Слайд 39 Прийняте командиром рішення передається в штаб і на АРМ відповідних
посадових осіб управління для подальшої деталізації і постановки завдань військам.
Вказівки військам формуються автоматично за допомогою типових розпоряджень, що є в підсистемі формалізованих документів АСУВ, або набираються з АРМ офіцерів - направлення оперативного управління (відділу) і передаються у підпорядковані штаби. При цьому на дисплеї робочого місця направляється відповідне повідомлення, яке підтверджує факт і час отримання розпорядження адресатом. Таким же чином, але в зворотному порядку, надходять донесення про виконання отриманих вказівок.
Таким чином, АРМ робить більш ефективною систему управління під час вирішення нею управлінських завдань.

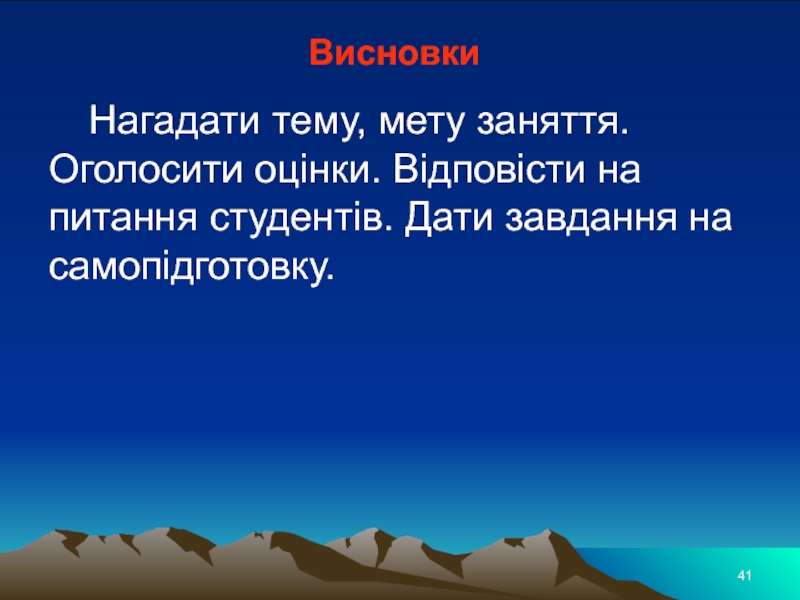

Слайд 41Висновки
Нагадати тему, мету заняття. Оголосити оцінки. Відповісти на питання студентів.
Дати завдання на самопідготовку.

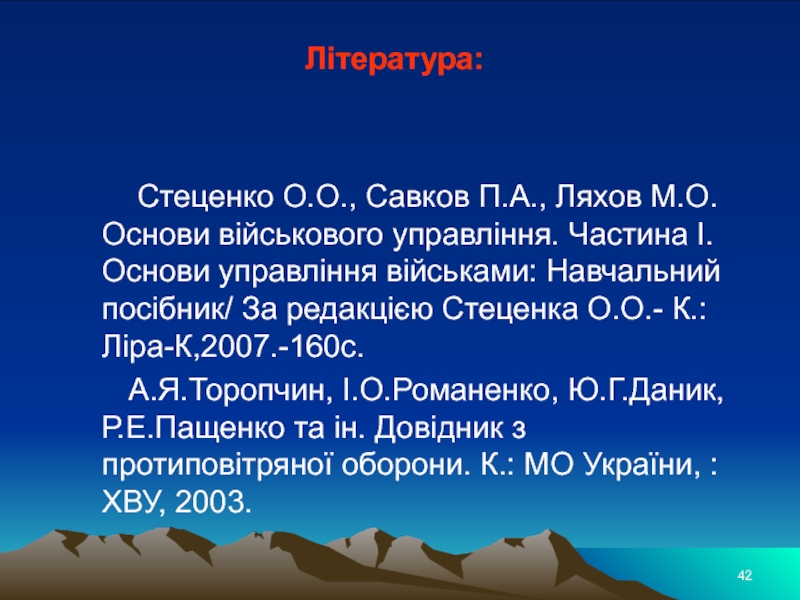

Слайд 42Література:
Стеценко О.О., Савков П.А., Ляхов М.О. Основи військового управління.
Частина I. Основи управління військами: Навчальний посібник/ За редакцією Стеценка
О.О.- К.:Ліра-К,2007.-160с.
А.Я.Торопчин, І.О.Романенко, Ю.Г.Даник, Р.Е.Пащенко та ін. Довідник з протиповітряної оборони. К.: МО України, : ХВУ, 2003.
