Занятие №11

125 кГц и частотой модуляции 25 кГц. Входное сопротивление БВЧ 50 Ом, АЧХ

БВЧ и БНЧ прямоугольные и согласованные по полосе с соответствующими сигналами. Рассчитайте отношение сигнал-шум (в децибелах) на выходе приёмника при действии на его входе смеси немодулированного сигнала с амплитудой 10  мкВ и шума со спектральной плотностью мощности 4∙10-19 Вт\Гц.

«Отношение сигнал-шум на выходе БНЧ»

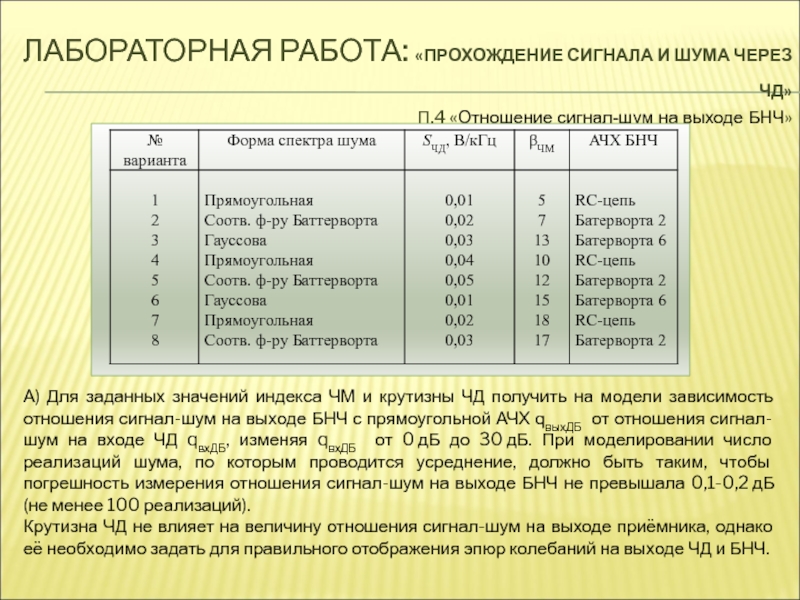

А) Для заданных значений индекса ЧМ

и крутизны ЧД получить на модели зависимость отношения сигнал-шум на выходе БНЧ с прямоугольной АЧХ qвыхДБ от отношения сигнал-шум на входе ЧД qвхДБ, изменяя qвхДБ от 0 дБ до 30 дБ. При моделировании число реализаций шума, по которым проводится усреднение, должно быть таким, чтобы погрешность измерения отношения сигнал-шум на выходе БНЧ не превышала 0,1-0,2 дБ (не менее 100 реализаций).
Крутизна ЧД не влияет на величину отношения сигнал-шум на выходе приёмника, однако её необходимо задать для правильного отображения эпюр колебаний на выходе ЧД и БНЧ.

«Отношение сигнал-шум на выходе БНЧ»
Б) Сравнить полученную зависимость с рассчитанной

по асимптотической (при (a >> 1)) формуле.

Определить величину порогового отношения сигнал-шум, при котором происходит резкое изменение характера зависимости qвыхДБ(qвхДБ).

Сделать выводы из полученных результатов.

В) Повторить измерения по п. 2.1 для заданной формы АЧХ БНЧ.

Оценить величину проигрыша в отношении сигнал-шум на выходе БНЧ в надпороговой области по сравнению со случаем прямоугольной АЧХ.

Сделайте выводы из полученных результатов.
