Слайд 1Занятие №11 (6 часов) Стиральные машины

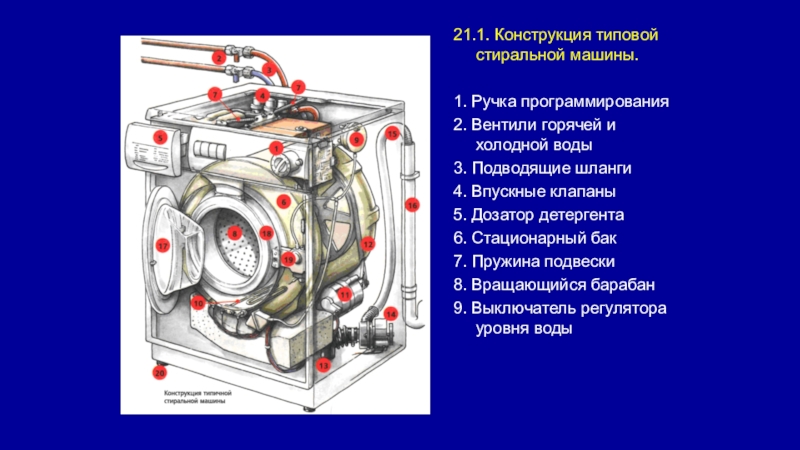

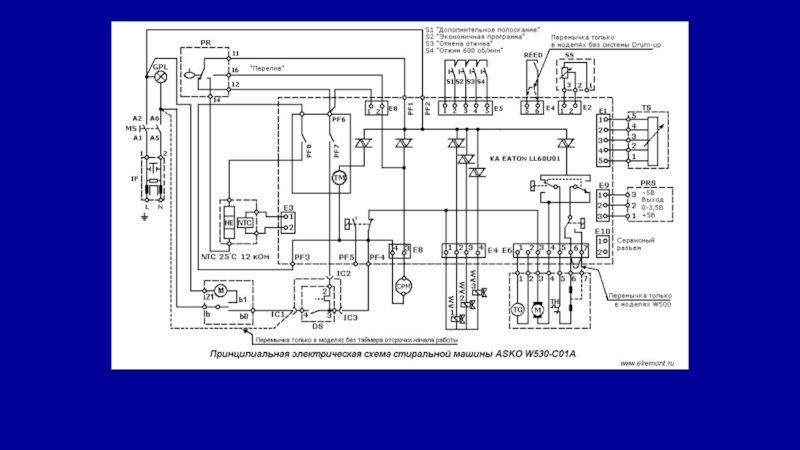

Слайд 321.1. Конструкция типовой стиральной машины.
1. Ручка программирования
2. Вентили горячей и
холодной воды
3. Подводящие шланги
4. Впускные клапаны
5. Дозатор детергента
6. Стационарный бак
7.
Пружина подвески
8. Вращающийся барабан
9. Выключатель регулятора уровня воды

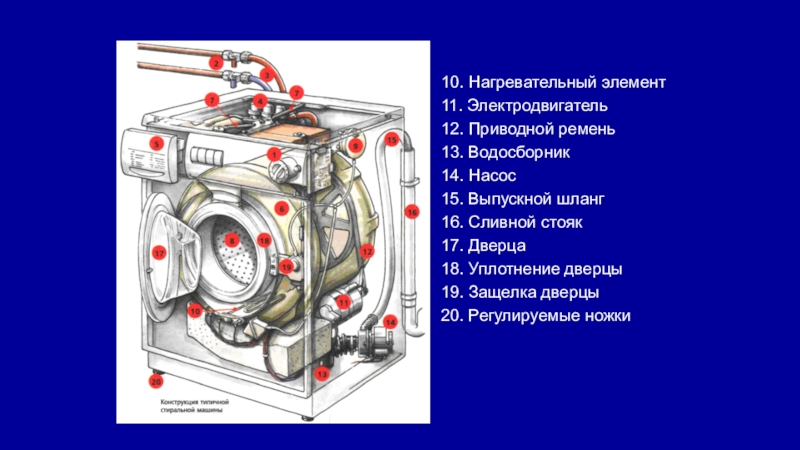

Слайд 410. Нагревательный элемент
11. Электродвигатель
12. Приводной ремень
13. Водосборник
14. Насос
15. Выпускной шланг
16.
Сливной стояк
17. Дверца
18. Уплотнение дверцы
19. Защелка дверцы
20. Регулируемые ножки

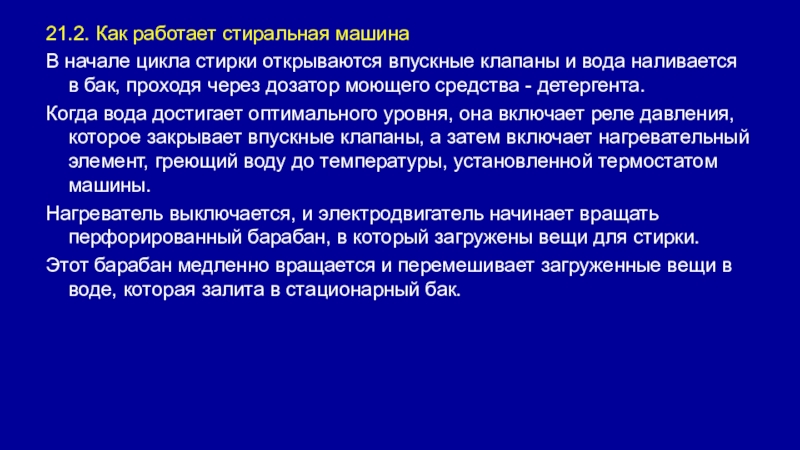

Слайд 521.2. Как работает стиральная машина
В начале цикла стирки открываются впускные
клапаны и вода наливается в бак, проходя через дозатор моющего
средства - детергента.
Когда вода достигает оптимального уровня, она включает реле давления, которое закрывает впускные клапаны, а затем включает нагревательный элемент, греющий воду до температуры, установленной термостатом машины.
Нагреватель выключается, и электродвигатель начинает вращать перфорированный барабан, в который загружены вещи для стирки.
Этот барабан медленно вращается и перемешивает загруженные вещи в воде, которая залита в стационарный бак.

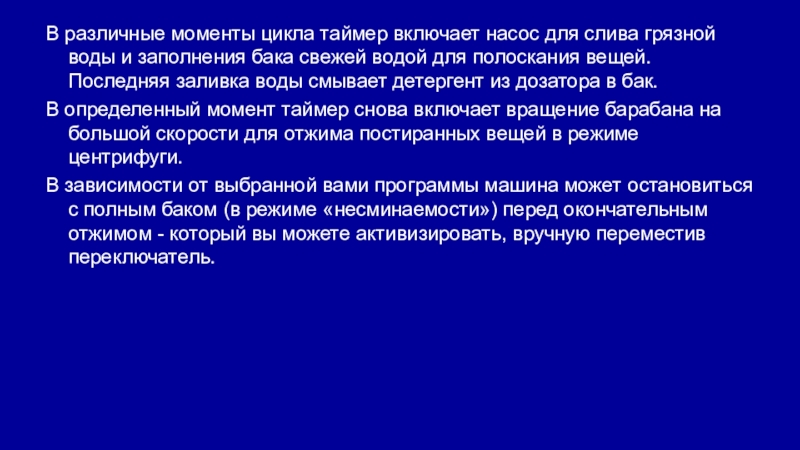

Слайд 6В различные моменты цикла таймер включает насос для слива грязной
воды и заполнения бака свежей водой для полоскания вещей. Последняя
заливка воды смывает детергент из дозатора в бак.
В определенный момент таймер снова включает вращение барабана на большой скорости для отжима постиранных вещей в режиме центрифуги.
В зависимости от выбранной вами программы машина может остановиться с полным баком (в режиме «несминаемости») перед окончательным отжимом - который вы можете активизировать, вручную переместив переключатель.

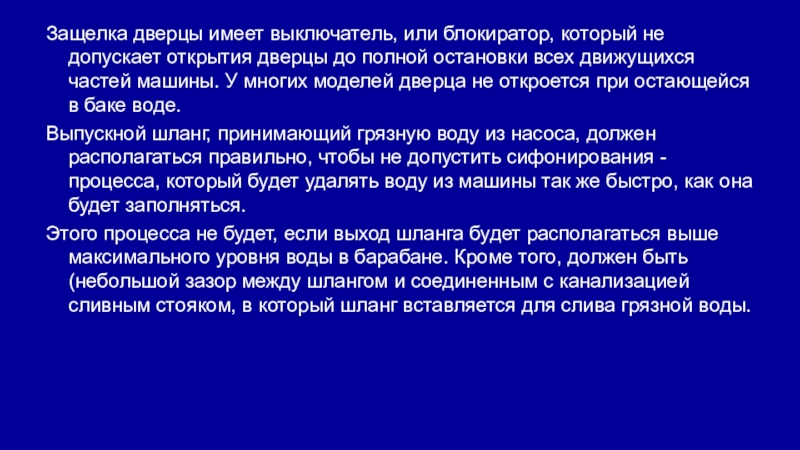

Слайд 7Защелка дверцы имеет выключатель, или блокиратор, который не допускает открытия
дверцы до полной остановки всех движущихся частей машины. У многих
моделей дверца не откроется при остающейся в баке воде.
Выпускной шланг, принимающий грязную воду из насоса, должен располагаться правильно, чтобы не допустить сифонирования - процесса, который будет удалять воду из машины так же быстро, как она будет заполняться.
Этого процесса не будет, если выход шланга будет располагаться выше максимального уровня воды в барабане. Кроме того, должен быть (небольшой зазор между шлангом и соединенным с канализацией сливным стояком, в который шланг вставляется для слива грязной воды.

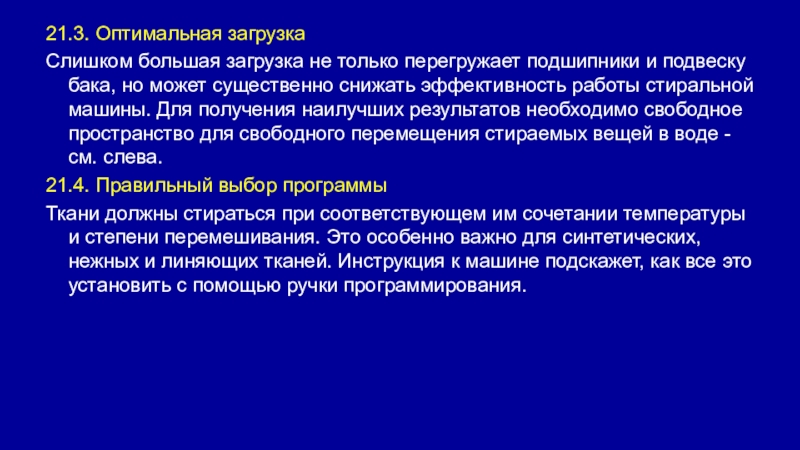

Слайд 921.3. Оптимальная загрузка
Слишком большая загрузка не только перегружает подшипники и
подвеску бака, но может существенно снижать эффективность работы стиральной машины.
Для получения наилучших результатов необходимо свободное пространство для свободного перемещения стираемых вещей в воде - см. слева.
21.4. Правильный выбор программы
Ткани должны стираться при соответствующем им сочетании температуры и степени перемешивания. Это особенно важно для синтетических, нежных и линяющих тканей. Инструкция к машине подскажет, как все это установить с помощью ручки программирования.

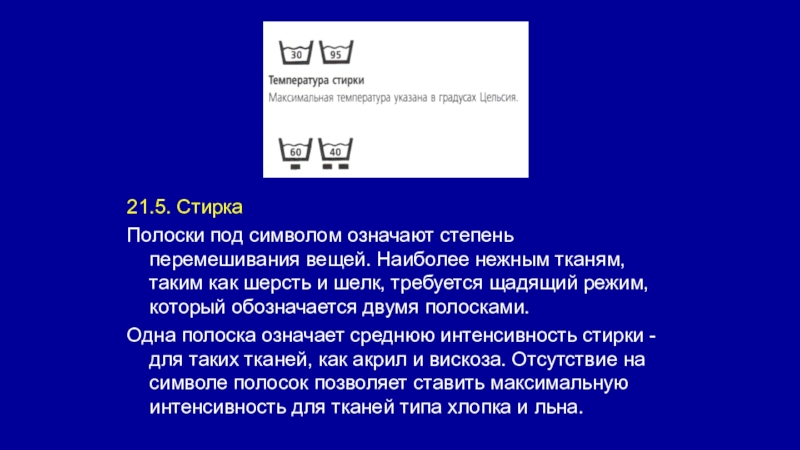

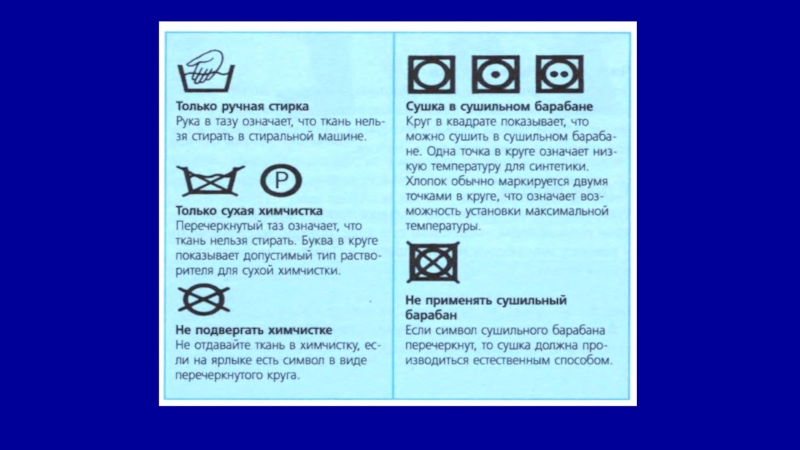

Слайд 1121.5. Стирка
Полоски под символом означают степень перемешивания вещей. Наиболее нежным
тканям, таким как шерсть и шелк, требуется щадящий режим, который
обозначается двумя полосками.
Одна полоска означает среднюю интенсивность стирки -для таких тканей, как акрил и вискоза. Отсутствие на символе полосок позволяет ставить максимальную интенсивность для тканей типа хлопка и льна.

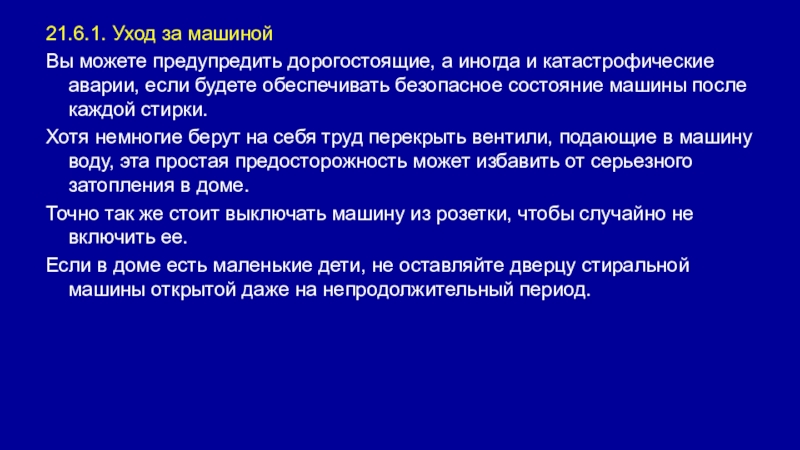

Слайд 1221.6.1. Уход за машиной
Вы можете предупредить дорогостоящие, а иногда и
катастрофические аварии, если будете обеспечивать безопасное состояние машины после каждой
стирки.
Хотя немногие берут на себя труд перекрыть вентили, подающие в машину воду, эта простая предосторожность может избавить от серьезного затопления в доме.
Точно так же стоит выключать машину из розетки, чтобы случайно не включить ее.
Если в доме есть маленькие дети, не оставляйте дверцу стиральной машины открытой даже на непродолжительный период.

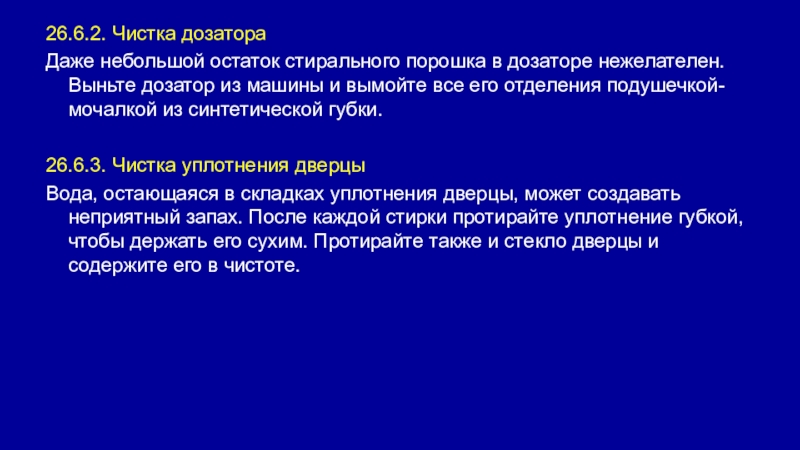

Слайд 1326.6.2. Чистка дозатора
Даже небольшой остаток стирального порошка в дозаторе нежелателен.
Выньте дозатор из машины и вымойте все его отделения подушечкой-мочалкой
из синтетической губки.
26.6.3. Чистка уплотнения дверцы
Вода, остающаяся в складках уплотнения дверцы, может создавать неприятный запах. После каждой стирки протирайте уплотнение губкой, чтобы держать его сухим. Протирайте также и стекло дверцы и содержите его в чистоте.

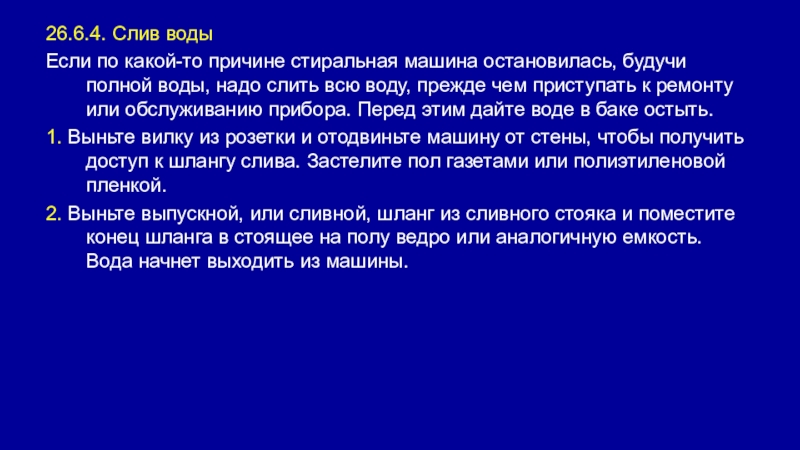

Слайд 1426.6.4. Слив воды
Если по какой-то причине стиральная машина остановилась, будучи
полной воды, надо слить всю воду, прежде чем приступать к
ремонту или обслуживанию прибора. Перед этим дайте воде в баке остыть.
1. Выньте вилку из розетки и отодвиньте машину от стены, чтобы получить доступ к шлангу слива. Застелите пол газетами или полиэтиленовой пленкой.
2. Выньте выпускной, или сливной, шланг из сливного стояка и поместите конец шланга в стоящее на полу ведро или аналогичную емкость. Вода начнет выходить из машины.

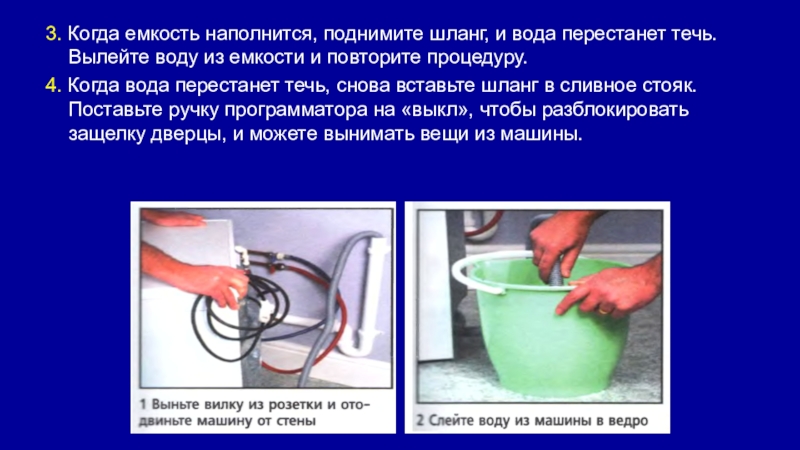

Слайд 153. Когда емкость наполнится, поднимите шланг, и вода перестанет течь.
Вылейте воду из емкости и повторите процедуру.
4. Когда вода перестанет
течь, снова вставьте шланг в сливное стояк. Поставьте ручку программатора на «выкл», чтобы разблокировать защелку дверцы, и можете вынимать вещи из машины.
Слайд 1626.7. Доступ внутрь машины
Панели, закрывающие доступ в машину, держатся на
самонарезающих шурупах и иногда скрытых креплениях, разъединяющихся при сдвигании панели
в сторону. Задняя и верхняя панели у большинства машин съемные, а у последних моделей снимаются и передние панели.
26.7.1. Крепеж панелей
Снимая панели, крепежные винты каждой из них кладите в разные помеченные конверты. Они все одинакового типа, но разноге размера, поэтому при сборке их можно спутать.

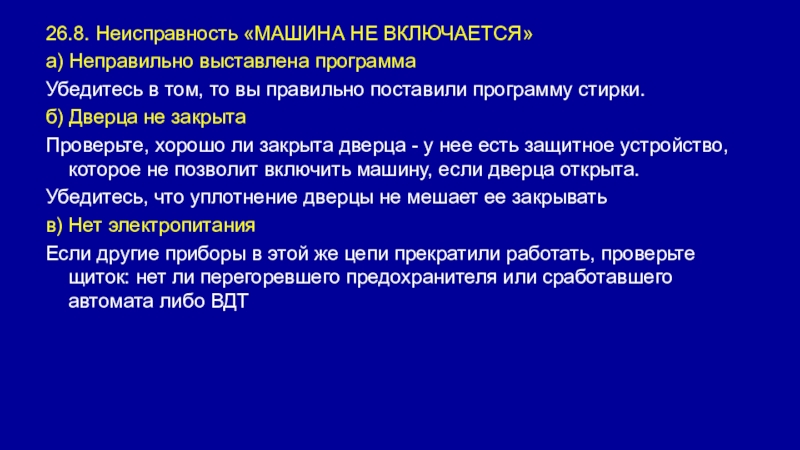

Слайд 1726.8. Неисправность «МАШИНА НЕ ВКЛЮЧАЕТСЯ»
а) Неправильно выставлена программа
Убедитесь в том,
то вы правильно поставили программу стирки.

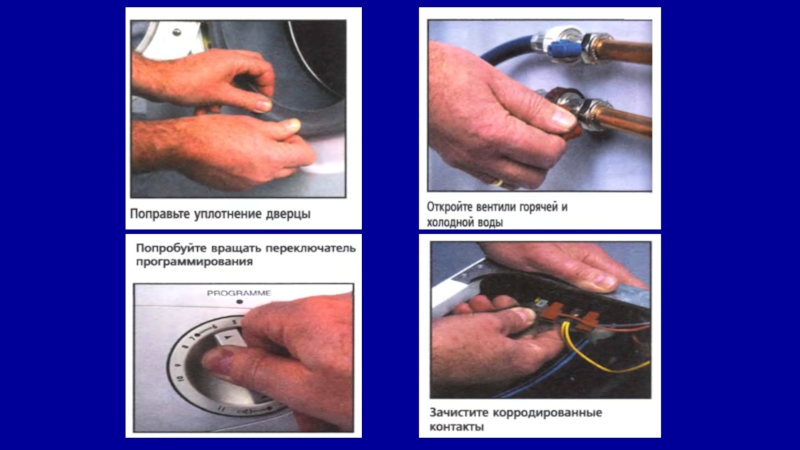

б) Дверца не закрыта
Проверьте, хорошо
ли закрыта дверца - у нее есть защитное устройство, которое не позволит включить машину, если дверца открыта.
Убедитесь, что уплотнение дверцы не мешает ее закрывать
в) Нет электропитания
Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо ВДТ

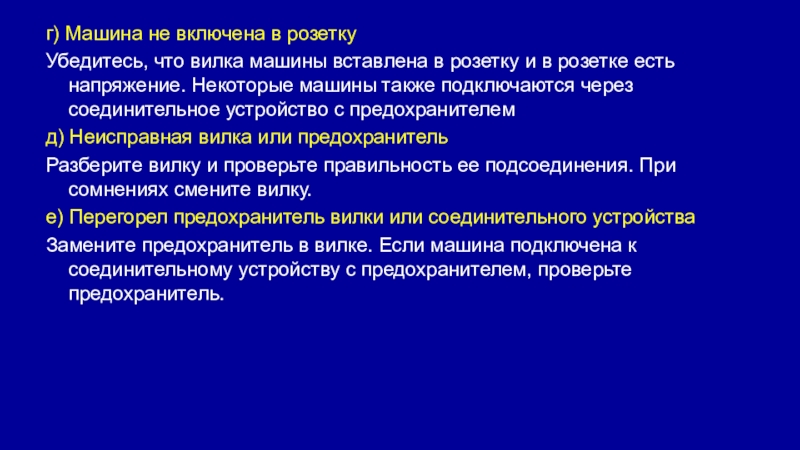

Слайд 18г) Машина не включена в розетку
Убедитесь, что вилка машины вставлена
в розетку и в розетке есть напряжение. Некоторые машины также
подключаются через соединительное устройство с предохранителем
д) Неисправная вилка или предохранитель
Разберите вилку и проверьте правильность ее подсоединения. При сомнениях смените вилку.
е) Перегорел предохранитель вилки или соединительного устройства
Замените предохранитель в вилке. Если машина подключена к соединительному устройству с предохранителем, проверьте предохранитель.

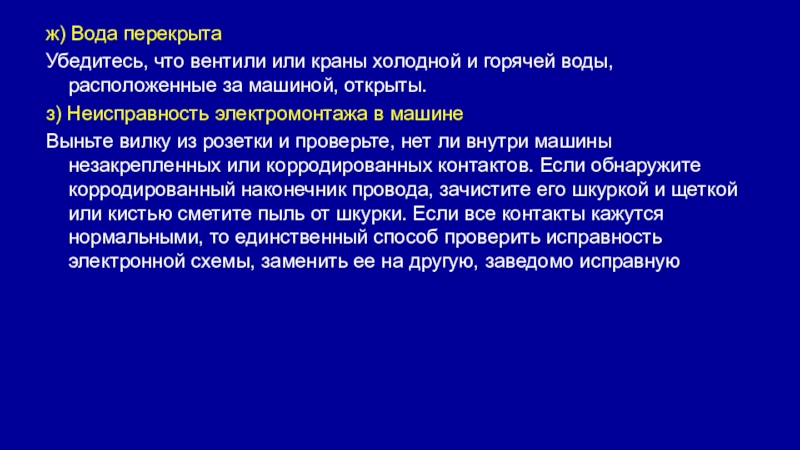

Слайд 19ж) Вода перекрыта
Убедитесь, что вентили или краны холодной и горячей
воды, расположенные за машиной, открыты.
з) Неисправность электромонтажа в машине
Выньте вилку
из розетки и проверьте, нет ли внутри машины незакрепленных или корродированных контактов. Если обнаружите корродированный наконечник провода, зачистите его шкуркой и щеткой или кистью сметите пыль от шкурки. Если все контакты кажутся нормальными, то единственный способ проверить исправность электронной схемы, заменить ее на другую, заведомо исправную

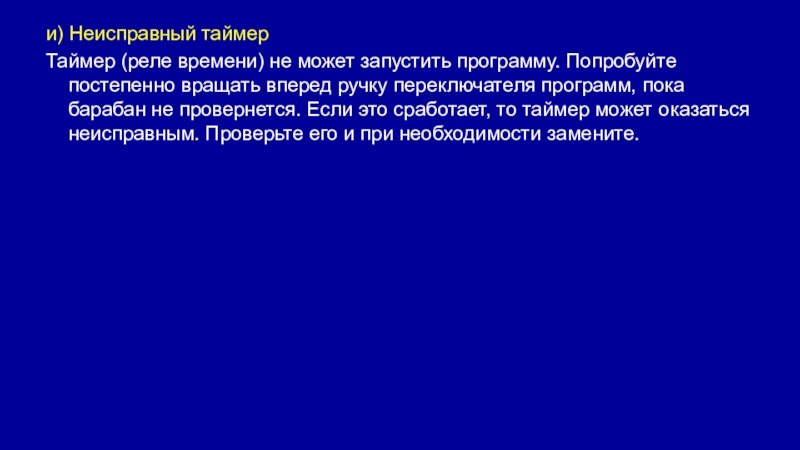

Слайд 20и) Неисправный таймер
Таймер (реле времени) не может запустить программу. Попробуйте
постепенно вращать вперед ручку переключателя программ, пока барабан не провернется.
Если это сработает, то таймер может оказаться неисправным. Проверьте его и при необходимости замените.

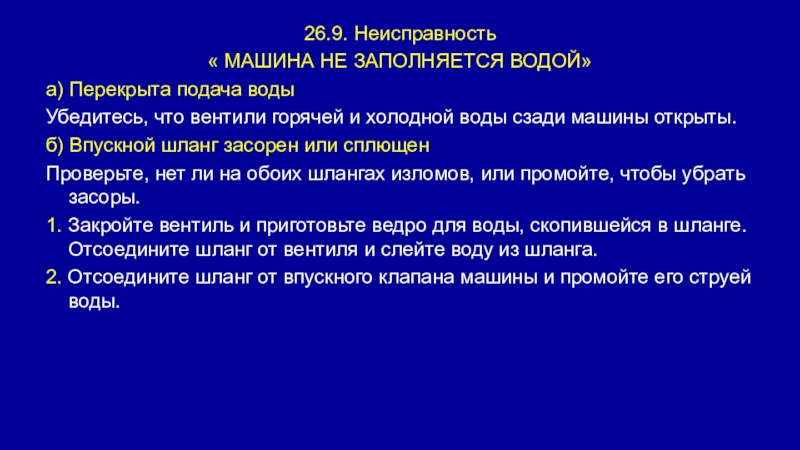

Слайд 2226.9. Неисправность
« МАШИНА НЕ ЗАПОЛНЯЕТСЯ ВОДОЙ»
а) Перекрыта подача воды
Убедитесь,
что вентили горячей и холодной воды сзади машины открыты.
б) Впускной
шланг засорен или сплющен
Проверьте, нет ли на обоих шлангах изломов, или промойте, чтобы убрать засоры.
1. Закройте вентиль и приготовьте ведро для воды, скопившейся в шланге. Отсоедините шланг от вентиля и слейте воду из шланга.
2. Отсоедините шланг от впускного клапана машины и промойте его струей воды.
Слайд 24

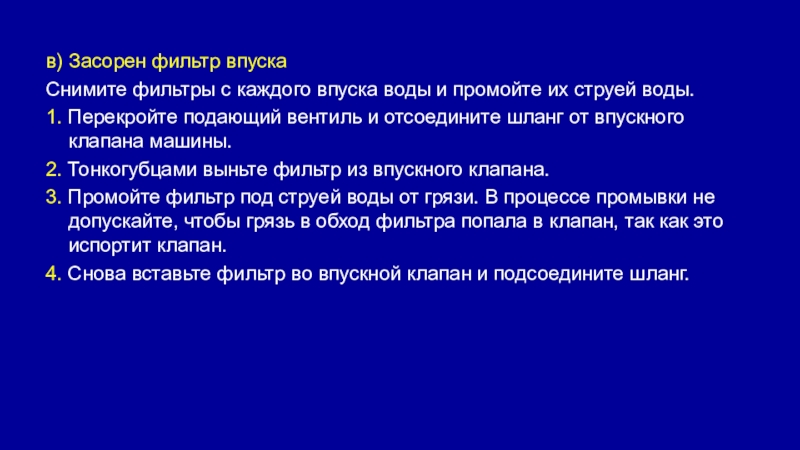

в) Засорен фильтр впуска
Снимите фильтры с каждого впуска воды и
промойте их струей воды.
1. Перекройте подающий вентиль и отсоедините шланг
от впускного клапана машины.

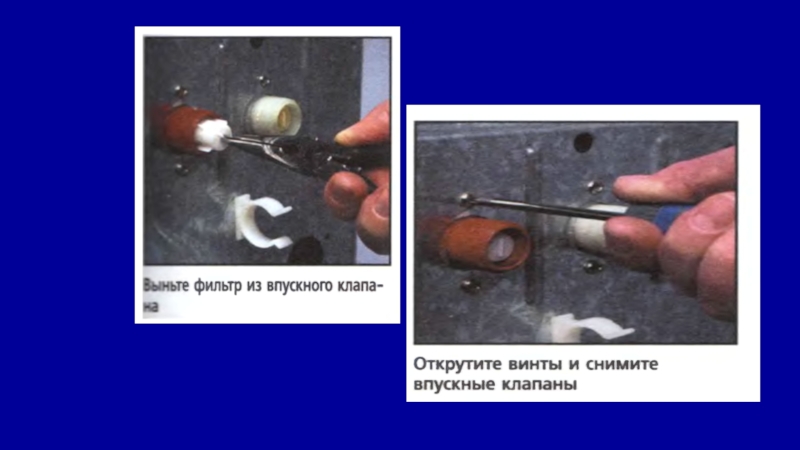

2. Тонкогубцами выньте фильтр из впускного клапана.
3. Промойте фильтр под струей воды от грязи. В процессе промывки не допускайте, чтобы грязь в обход фильтра попала в клапан, так как это испортит клапан.
4. Снова вставьте фильтр во впускной клапан и подсоедините шланг.
Слайд 25

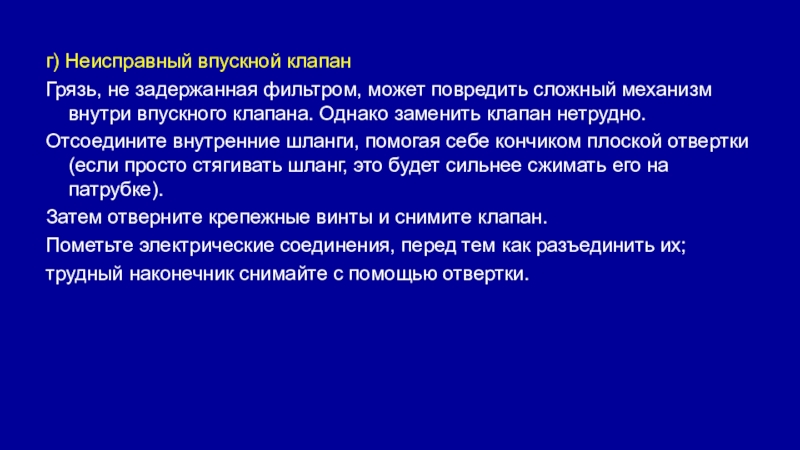

г) Неисправный впускной клапан
Грязь, не задержанная фильтром, может повредить сложный
механизм внутри впускного клапана. Однако заменить клапан нетрудно.
Отсоедините внутренние
шланги, помогая себе кончиком плоской отвертки (если просто стягивать шланг, это будет сильнее сжимать его на патрубке).
Затем отверните крепежные винты и снимите клапан.
Пометьте электрические соединения, перед тем как разъединить их;
трудный наконечник снимайте с помощью отвертки.

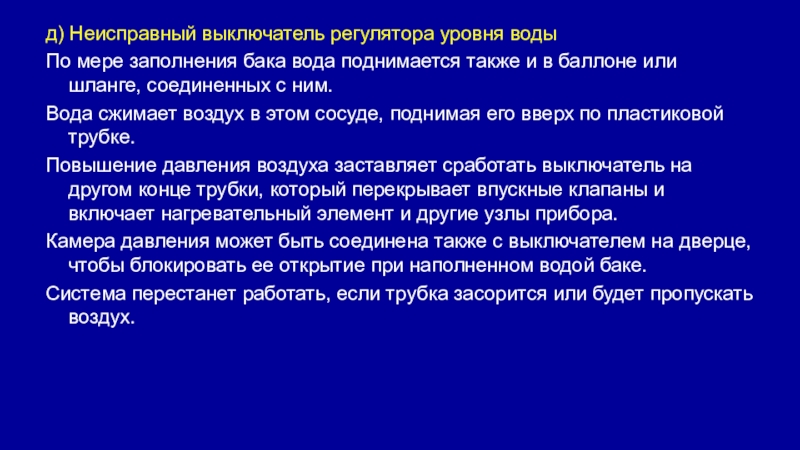

Слайд 27д) Неисправный выключатель регулятора уровня воды
По мере заполнения бака вода
поднимается также и в баллоне или шланге, соединенных с ним.
Вода сжимает воздух в этом сосуде, поднимая его вверх по пластиковой трубке.
Повышение давления воздуха заставляет сработать выключатель на другом конце трубки, который перекрывает впускные клапаны и включает нагревательный элемент и другие узлы прибора.
Камера давления может быть соединена также с выключателем на дверце, чтобы блокировать ее открытие при наполненном водой баке.
Система перестанет работать, если трубка засорится или будет пропускать воздух.

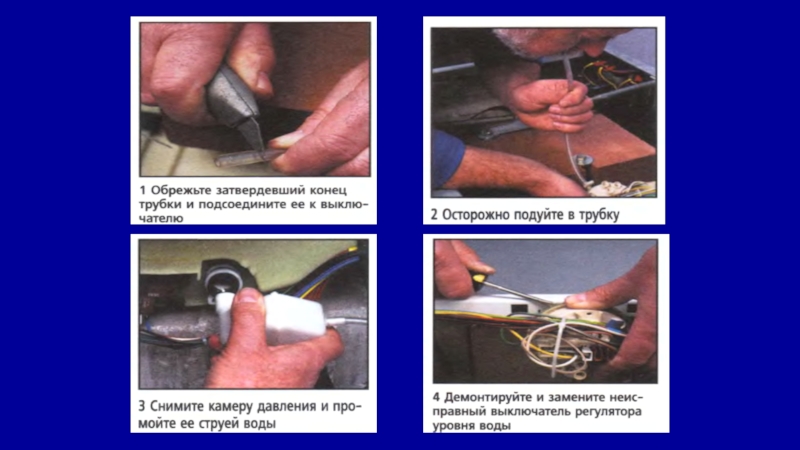

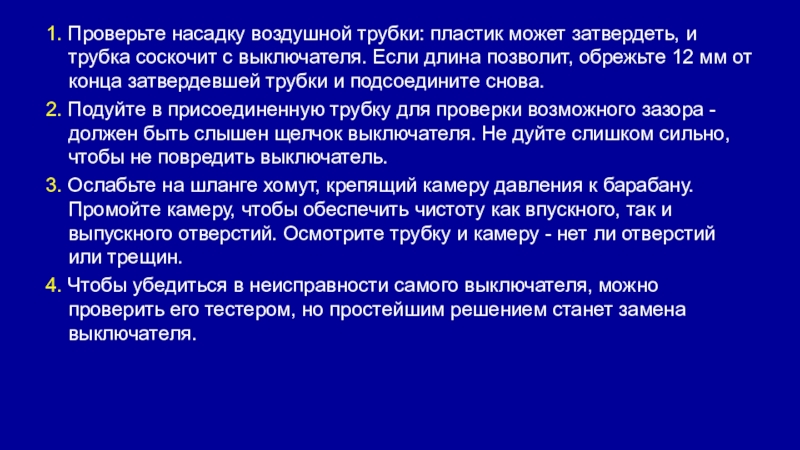

Слайд 281. Проверьте насадку воздушной трубки: пластик может затвердеть, и трубка
соскочит с выключателя. Если длина позволит, обрежьте 12 мм от
конца затвердевшей трубки и подсоедините снова.
2. Подуйте в присоединенную трубку для проверки возможного зазора - должен быть слышен щелчок выключателя. Не дуйте слишком сильно, чтобы не повредить выключатель.
3. Ослабьте на шланге хомут, крепящий камеру давления к барабану. Промойте камеру, чтобы обеспечить чистоту как впускного, так и выпускного отверстий. Осмотрите трубку и камеру - нет ли отверстий или трещин.
4. Чтобы убедиться в неисправности самого выключателя, можно проверить его тестером, но простейшим решением станет замена выключателя.

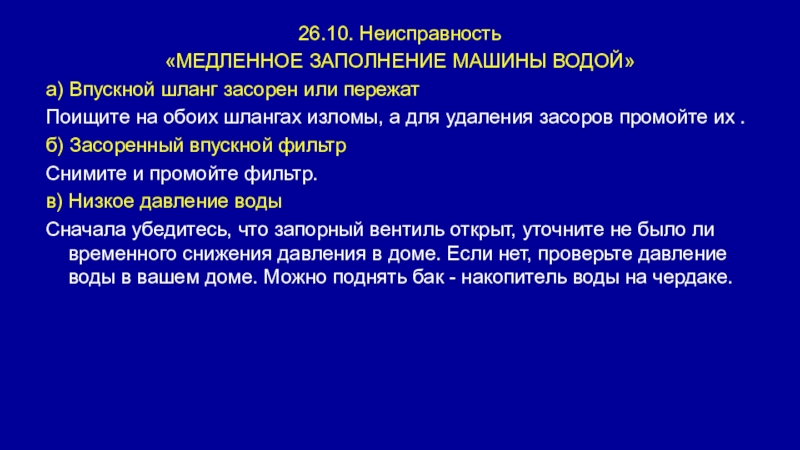

Слайд 3026.10. Неисправность
«МЕДЛЕННОЕ ЗАПОЛНЕНИЕ МАШИНЫ ВОДОЙ»
а) Впускной шланг засорен или
пережат
Поищите на обоих шлангах изломы, а для удаления засоров промойте
их .
б) Засоренный впускной фильтр
Снимите и промойте фильтр.
в) Низкое давление воды
Сначала убедитесь, что запорный вентиль открыт, уточните не было ли временного снижения давления в доме. Если нет, проверьте давление воды в вашем доме. Можно поднять бак - накопитель воды на чердаке.

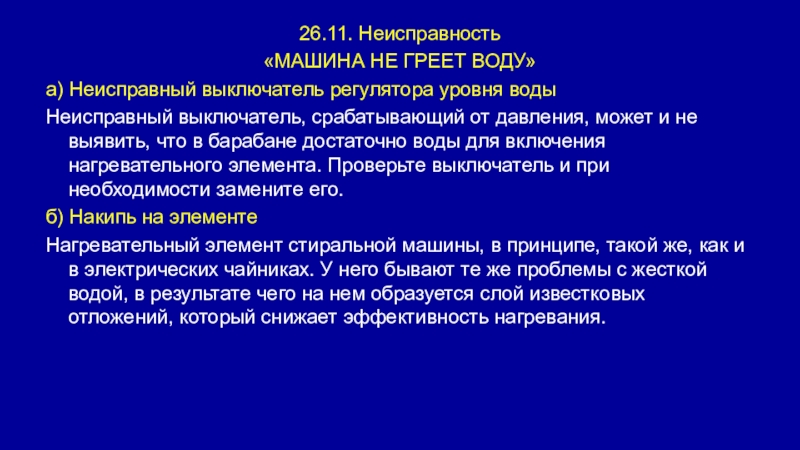

Слайд 3126.11. Неисправность
«МАШИНА НЕ ГРЕЕТ ВОДУ»
а) Неисправный выключатель регулятора уровня
воды
Неисправный выключатель, срабатывающий от давления, может и не выявить, что
в барабане достаточно воды для включения нагревательного элемента. Проверьте выключатель и при необходимости замените его.
б) Накипь на элементе
Нагревательный элемент стиральной машины, в принципе, такой же, как и в электрических чайниках. У него бывают те же проблемы с жесткой водой, в результате чего на нем образуется слой известковых отложений, который снижает эффективность нагревания.

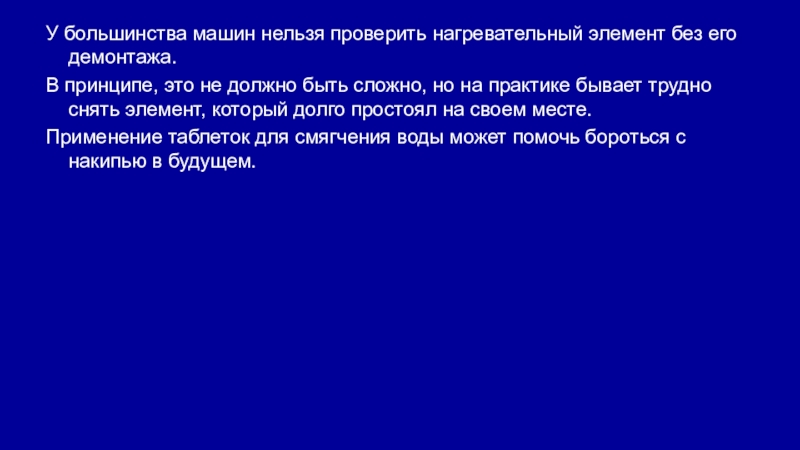

Слайд 32У большинства машин нельзя проверить нагревательный элемент без его демонтажа.
В принципе, это не должно быть сложно, но на практике
бывает трудно снять элемент, который долго простоял на своем месте.
Применение таблеток для смягчения воды может помочь бороться с накипью в будущем.

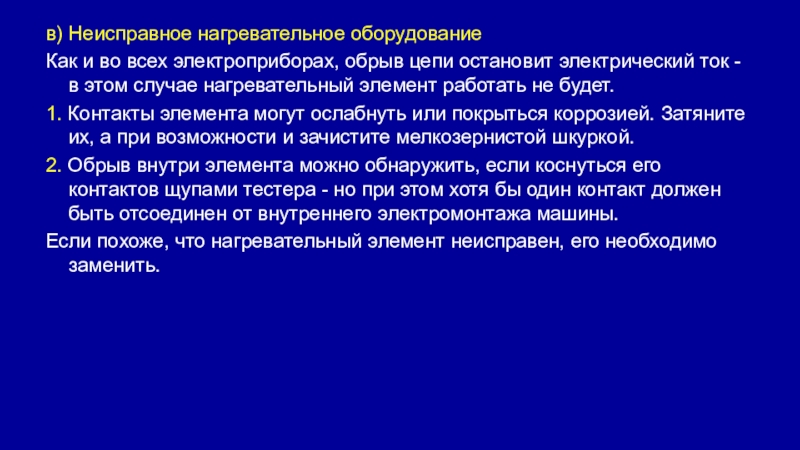

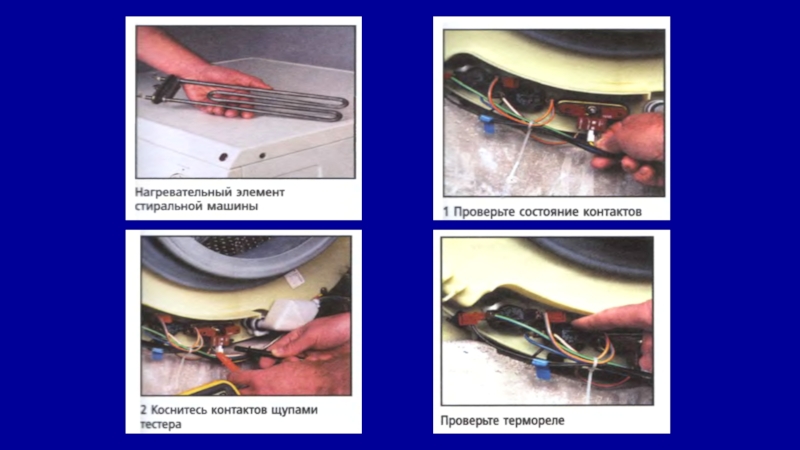

Слайд 33в) Неисправное нагревательное оборудование
Как и во всех электроприборах, обрыв цепи
остановит электрический ток - в этом случае нагревательный элемент работать
не будет.
1. Контакты элемента могут ослабнуть или покрыться коррозией. Затяните их, а при возможности и зачистите мелкозернистой шкуркой.
2. Обрыв внутри элемента можно обнаружить, если коснуться его контактов щупами тестера - но при этом хотя бы один контакт должен быть отсоединен от внутреннего электромонтажа машины.
Если похоже, что нагревательный элемент неисправен, его необходимо заменить.

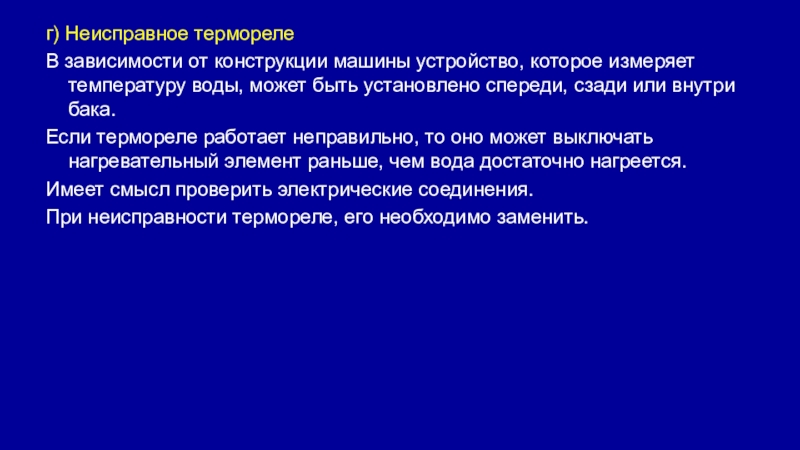

Слайд 34г) Неисправное термореле
В зависимости от конструкции машины устройство, которое измеряет
температуру воды, может быть установлено спереди, сзади или внутри бака.
Если термореле работает неправильно, то оно может выключать нагревательный элемент раньше, чем вода достаточно нагреется.
Имеет смысл проверить электрические соединения.
При неисправности термореле, его необходимо заменить.

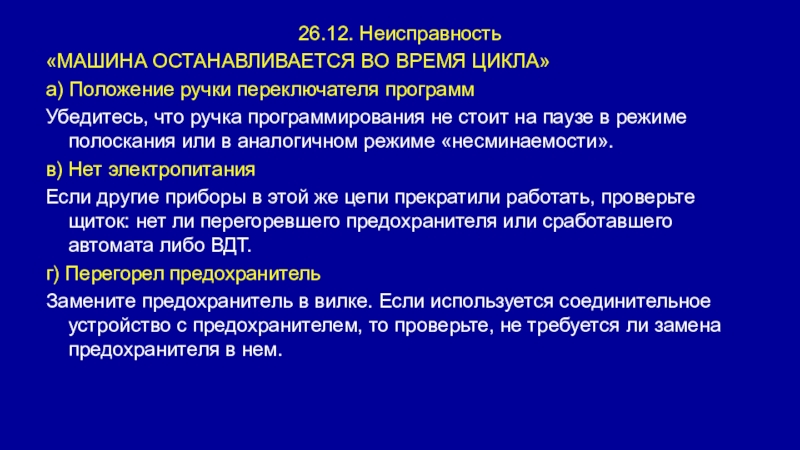

Слайд 3626.12. Неисправность
«МАШИНА ОСТАНАВЛИВАЕТСЯ BO ВРЕМЯ ЦИКЛА»
а) Положение ручки переключателя
программ
Убедитесь, что ручка программирования не стоит на паузе в режиме
полоскания или в аналогичном режиме «несминаемости».
в) Нет электропитания
Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо ВДТ.
г) Перегорел предохранитель
Замените предохранитель в вилке. Если используется соединительное устройство с предохранителем, то проверьте, не требуется ли замена предохранителя в нем.

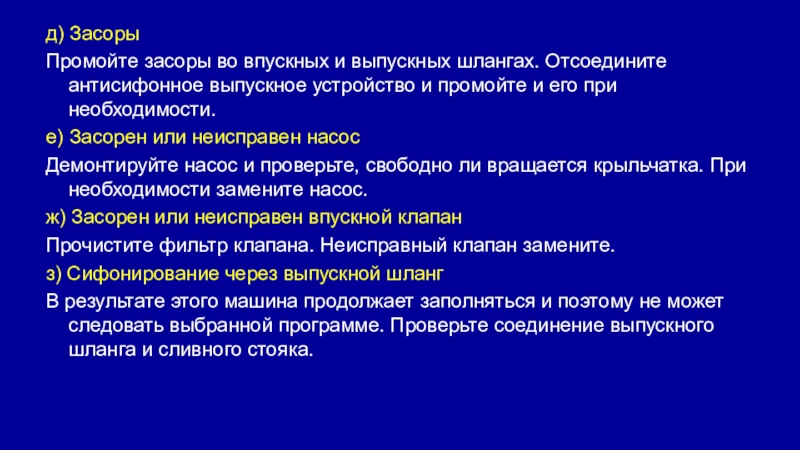

Слайд 37д) Засоры

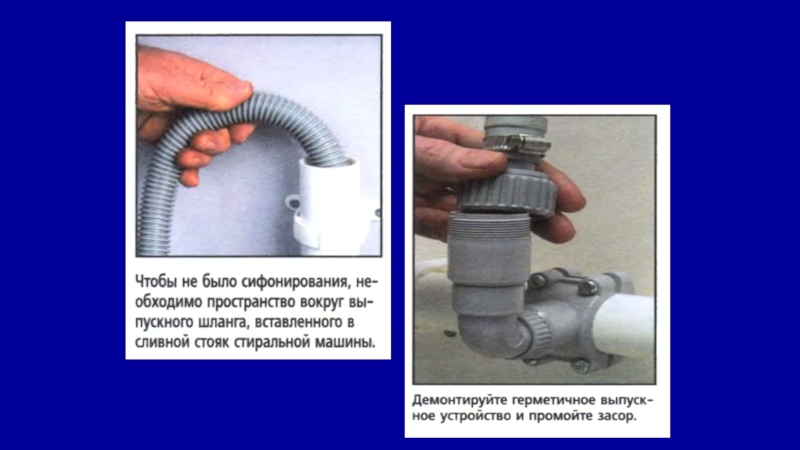

Промойте засоры во впускных и выпускных шлангах. Отсоедините антисифонное
выпускное устройство и промойте и его при необходимости.

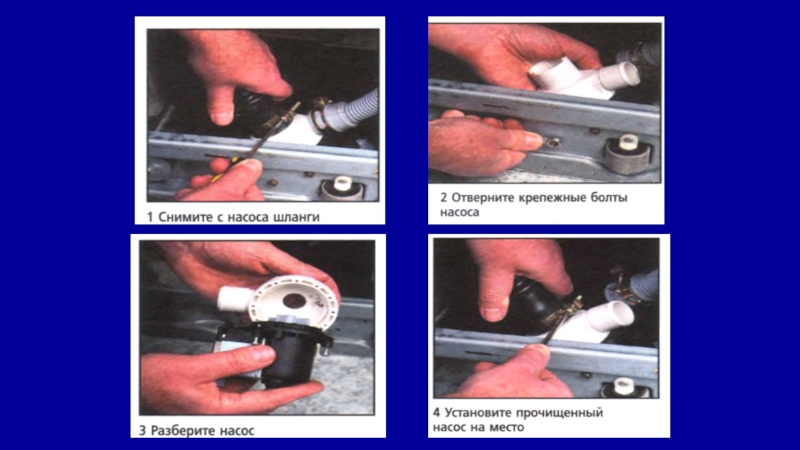

е) Засорен или
неисправен насос
Демонтируйте насос и проверьте, свободно ли вращается крыльчатка. При необходимости замените насос.
ж) Засорен или неисправен впускной клапан
Прочистите фильтр клапана. Неисправный клапан замените.
з) Сифонирование через выпускной шланг
В результате этого машина продолжает заполняться и поэтому не может следовать выбранной программе. Проверьте соединение выпускного шланга и сливного стояка.
Слайд 38и) Неисправное термореле
Проверьте его и замените.
к) Неисправный нагревательный элемент
Проверьте электрические
контакты, прежде чем заменять нагревательный элемент.
л) Неисправный таймер
Таймер является составной
частью программатора. Обычно он расположен спереди машины и его значения выставляются посредством кнопок или большой вращающейся ручки переключателя режимов стирки.
Таймер представляет собой сложный прибор, который нужно проверить и, при необходимости, заменить.

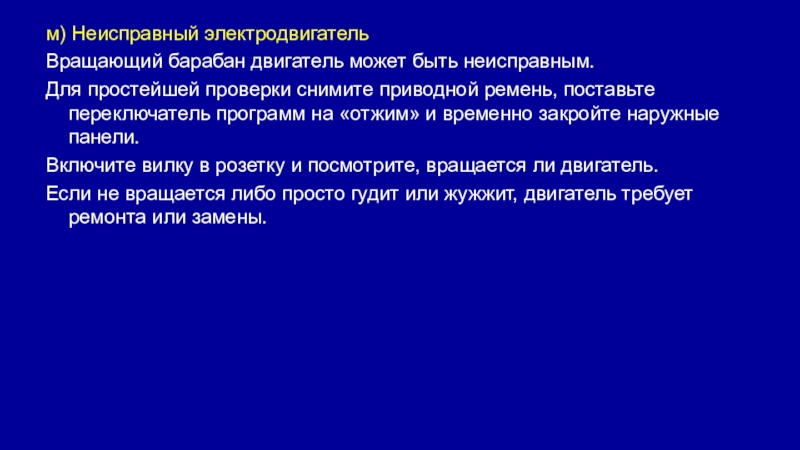

Слайд 40м) Неисправный электродвигатель
Вращающий барабан двигатель может быть неисправным.
Для простейшей
проверки снимите приводной ремень, поставьте переключатель программ на «отжим» и
временно закройте наружные панели.
Включите вилку в розетку и посмотрите, вращается ли двигатель.
Если не вращается либо просто гудит или жужжит, двигатель требует ремонта или замены.

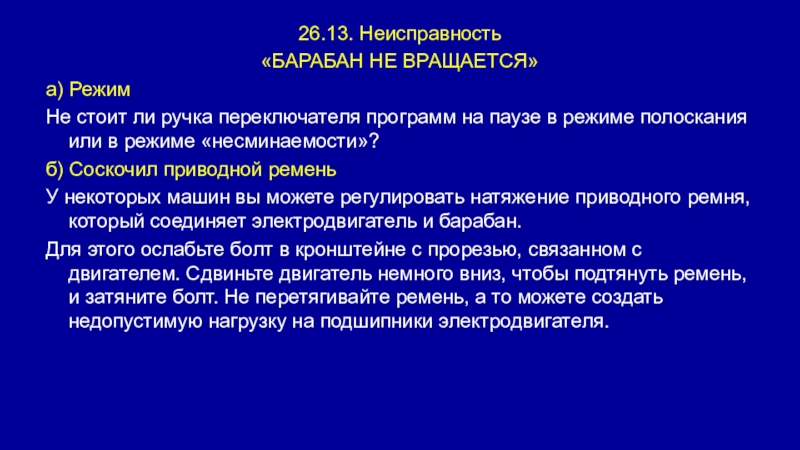

Слайд 4126.13. Неисправность
«БАРАБАН НЕ ВРАЩАЕТСЯ»

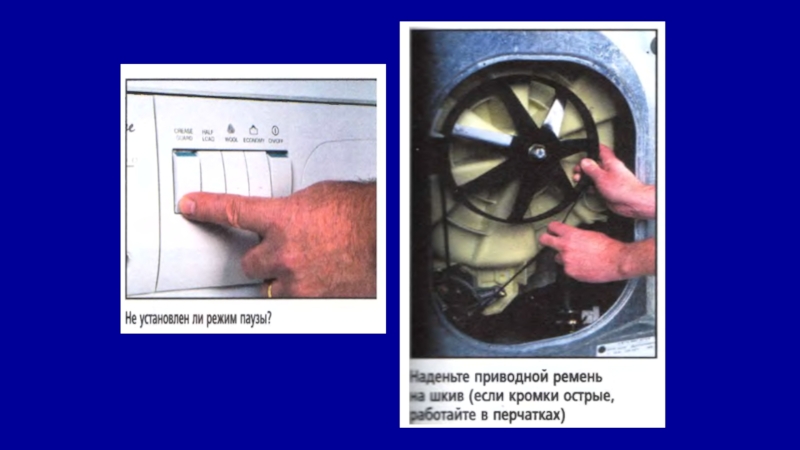

а) Режим
Не стоит ли ручка переключателя
программ на паузе в режиме полоскания или в режиме «несминаемости»?
б)
Соскочил приводной ремень
У некоторых машин вы можете регулировать натяжение приводного ремня, который соединяет электродвигатель и барабан.
Для этого ослабьте болт в кронштейне с прорезью, связанном с двигателем. Сдвиньте двигатель немного вниз, чтобы подтянуть ремень, и затяните болт. Не перетягивайте ремень, а то можете создать недопустимую нагрузку на подшипники электродвигателя.

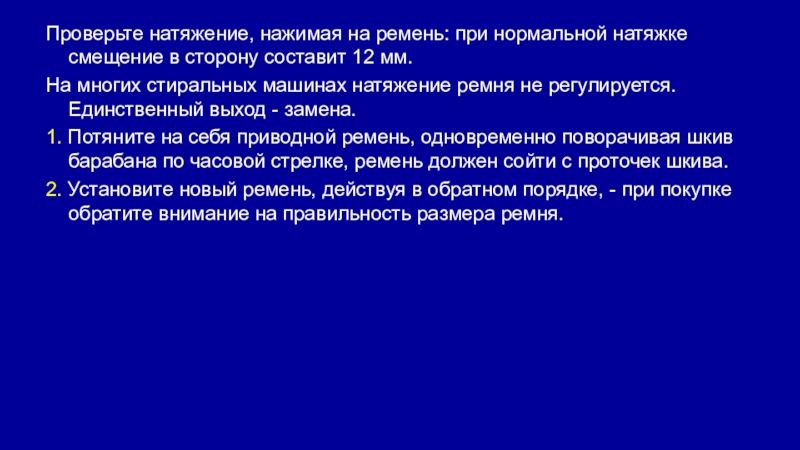

Слайд 42Проверьте натяжение, нажимая на ремень: при нормальной натяжке смещение в
сторону составит 12 мм.
На многих стиральных машинах натяжение ремня не
регулируется. Единственный выход - замена.
1. Потяните на себя приводной ремень, одновременно поворачивая шкив барабана по часовой стрелке, ремень должен сойти с проточек шкива.
2. Установите новый ремень, действуя в обратном порядке, - при покупке обратите внимание на правильность размера ремня.

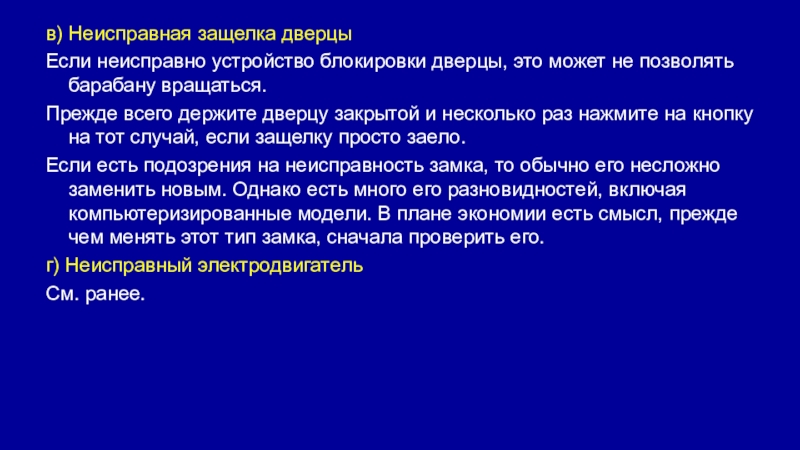

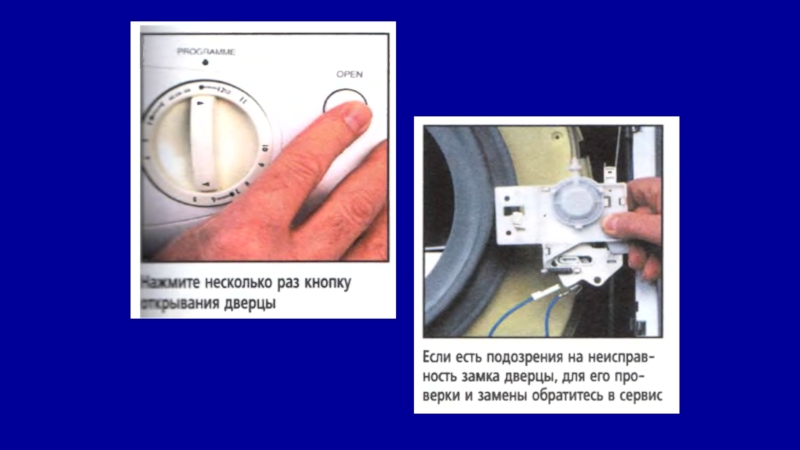

Слайд 44в) Неисправная защелка дверцы
Если неисправно устройство блокировки дверцы, это может
не позволять барабану вращаться.
Прежде всего держите дверцу закрытой и
несколько раз нажмите на кнопку на тот случай, если защелку просто заело.
Если есть подозрения на неисправность замка, то обычно его несложно заменить новым. Однако есть много его разновидностей, включая компьютеризированные модели. В плане экономии есть смысл, прежде чем менять этот тип замка, сначала проверить его.
г) Неисправный электродвигатель
См. ранее.

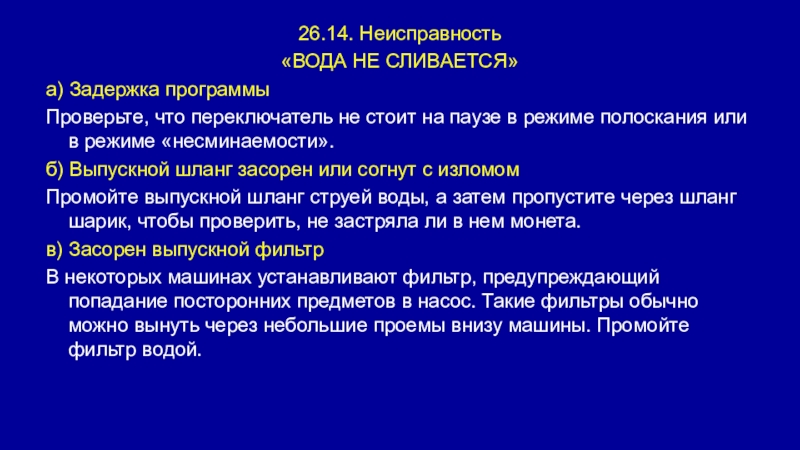

Слайд 4626.14. Неисправность
«ВОДА НЕ СЛИВАЕТСЯ»
а) Задержка программы
Проверьте, что переключатель не стоит
на паузе в режиме полоскания или в режиме «несминаемости».
б) Выпускной
шланг засорен или согнут с изломом
Промойте выпускной шланг струей воды, а затем пропустите через шланг шарик, чтобы проверить, не застряла ли в нем монета.
в) Засорен выпускной фильтр
В некоторых машинах устанавливают фильтр, предупреждающий попадание посторонних предметов в насос. Такие фильтры обычно можно вынуть через небольшие проемы внизу машины. Промойте фильтр водой.

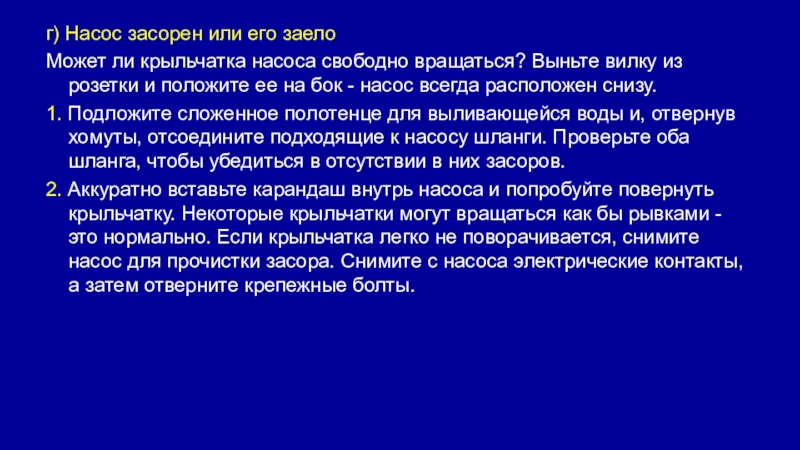

Слайд 47г) Насос засорен или его заело
Может ли крыльчатка насоса свободно
вращаться? Выньте вилку из розетки и положите ее на бок
- насос всегда расположен снизу.
1. Подложите сложенное полотенце для выливающейся воды и, отвернув хомуты, отсоедините подходящие к насосу шланги. Проверьте оба шланга, чтобы убедиться в отсутствии в них засоров.
2. Аккуратно вставьте карандаш внутрь насоса и попробуйте повернуть крыльчатку. Некоторые крыльчатки могут вращаться как бы рывками - это нормально. Если крыльчатка легко не поворачивается, снимите насос для прочистки засора. Снимите с насоса электрические контакты, а затем отверните крепежные болты.
Слайд 483. Отверните винты или снимите пружинные зажимы, скрепляющие две половины
насоса. Пометьте обе части, чтобы при сборке не перепутать их.
4.
Посмотрите, нет ли засора в камере крыльчатки и нитей, возможно, намотавшихся на вал крыльчатки. Промойте и снова соберите насос. Если засоров не было, то самым простым будет замена насоса.
д) Неисправный выключатель уровня воды
Неисправный выключатель уровня воды не срабатывает при должном заполнении бака. Проверьте возможные засоры и протечки в системе При необходимости замените выключатель.

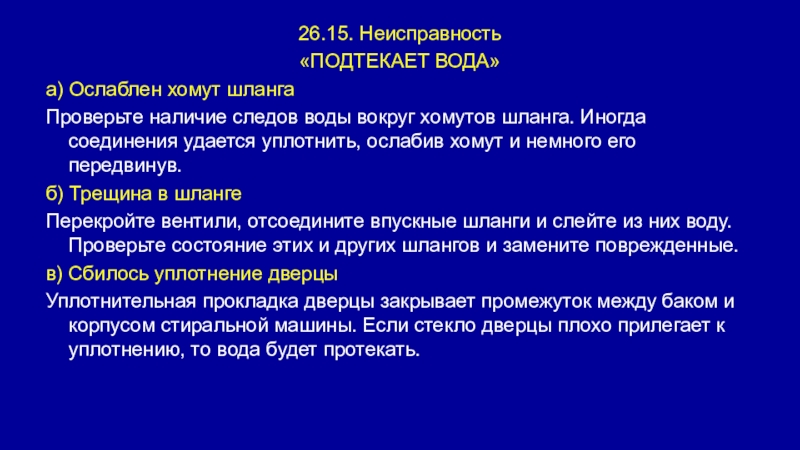

Слайд 5026.15. Неисправность
«ПОДТЕКАЕТ ВОДА»
а) Ослаблен хомут шланга
Проверьте наличие следов воды вокруг
хомутов шланга. Иногда соединения удается уплотнить, ослабив хомут и немного
его передвинув.
б) Трещина в шланге
Перекройте вентили, отсоедините впускные шланги и слейте из них воду. Проверьте состояние этих и других шлангов и замените поврежденные.
в) Сбилось уплотнение дверцы
Уплотнительная прокладка дверцы закрывает промежуток между баком и корпусом стиральной машины. Если стекло дверцы плохо прилегает к уплотнению, то вода будет протекать.

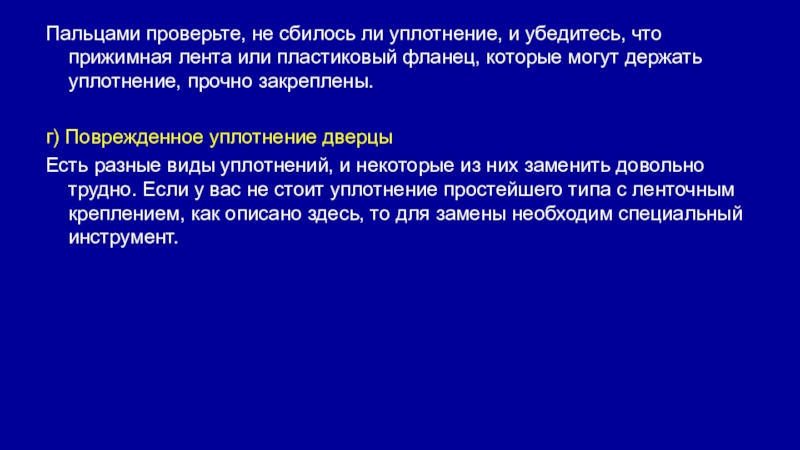

Слайд 51Пальцами проверьте, не сбилось ли уплотнение, и убедитесь, что прижимная
лента или пластиковый фланец, которые могут держать уплотнение, прочно закреплены.
г)
Поврежденное уплотнение дверцы
Есть разные виды уплотнений, и некоторые из них заменить довольно трудно. Если у вас не стоит уплотнение простейшего типа с ленточным креплением, как описано здесь, то для замены необходим специальный инструмент.
Слайд 521. Снимите наружную прижимную ленту или пластиковый фланец (если он
есть), захватите уплотнительную прокладку и оттяните ее, так чтобы освободить
из-за края корпуса. Под уплотнением могут оказаться острые кромки -будьте осторожны.
2. Если на вашей машине уплотнение соединено с дозатором детергента, то следующим шагом разъедините это соединение.
3. Затем ослабьте металлическую или нейлоновую прижимную ленту, которая крепит уплотнение к баку. Снимите ее и освободите уплотнение.
4. Купите новую прокладку, аналогичную той, которую вы сняли, и установите ее в обратном порядке только что описанных операций.

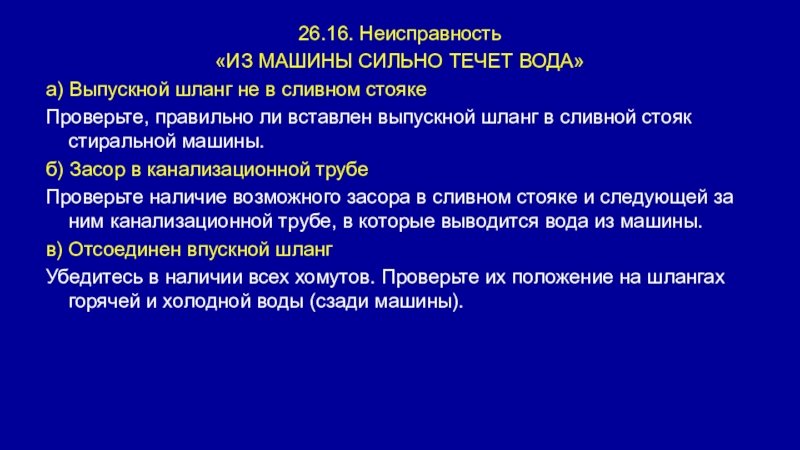

Слайд 5326.16. Неисправность
«ИЗ МАШИНЫ СИЛЬНО ТЕЧЕТ ВОДА»
а) Выпускной шланг не в
сливном стояке
Проверьте, правильно ли вставлен выпускной шланг в сливной стояк
стиральной машины.
б) Засор в канализационной трубе
Проверьте наличие возможного засора в сливном стояке и следующей за ним канализационной трубе, в которые выводится вода из машины.
в) Отсоединен впускной шланг
Убедитесь в наличии всех хомутов. Проверьте их положение на шлангах горячей и холодной воды (сзади машины).
Слайд 54г) Очень долгое заполнение
Может быть следствием неисправности реле давления или
впускных клапанов, проверьте обе системы с помощью тестера.
26.16. Неисправность
«ПОСТОРОННИЕ ШУМЫ»
а)
Монеты в барабане
Постукивание внутри работающей машины может быть вызвано металлическими предметами, такими как монеты или ключи, которые выпали из карманов стираемых вещей. После окончания стирки выньте их из барабана. Предметы, которые проскочили из барабана в бак, могут создать серьезные проблемы.

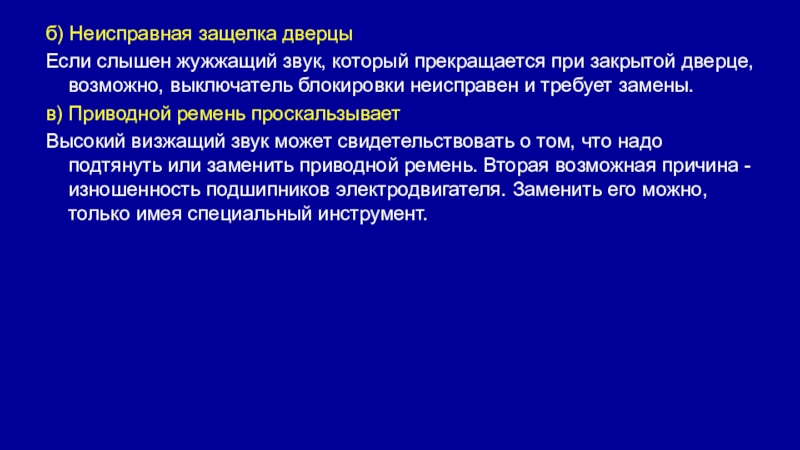

Слайд 55б) Неисправная защелка дверцы
Если слышен жужжащий звук, который прекращается при
закрытой дверце, возможно, выключатель блокировки неисправен и требует замены.
в)
Приводной ремень проскальзывает
Высокий визжащий звук может свидетельствовать о том, что надо подтянуть или заменить приводной ремень. Вторая возможная причина - изношенность подшипников электродвигателя. Заменить его можно, только имея специальный инструмент.

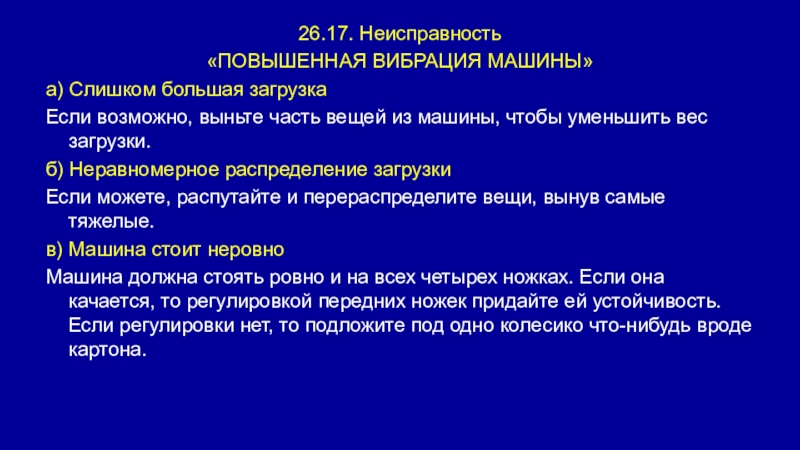

Слайд 5626.17. Неисправность
«ПОВЫШЕННАЯ ВИБРАЦИЯ МАШИНЫ»
а) Слишком большая загрузка
Если возможно, выньте часть
вещей из машины, чтобы уменьшить вес загрузки.
б) Неравномерное распределение
загрузки
Если можете, распутайте и перераспределите вещи, вынув самые тяжелые.

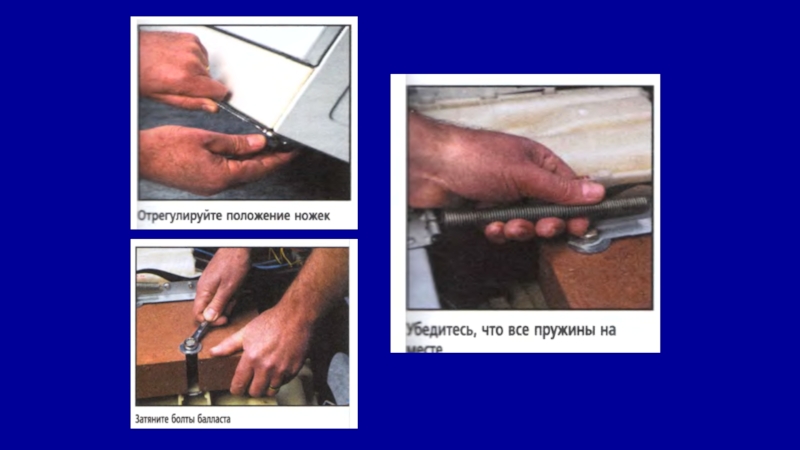

в) Машина стоит неровно
Машина должна стоять ровно и на всех четырех ножках. Если она качается, то регулировкой передних ножек придайте ей устойчивость. Если регулировки нет, то подложите под одно колесико что-нибудь вроде картона.

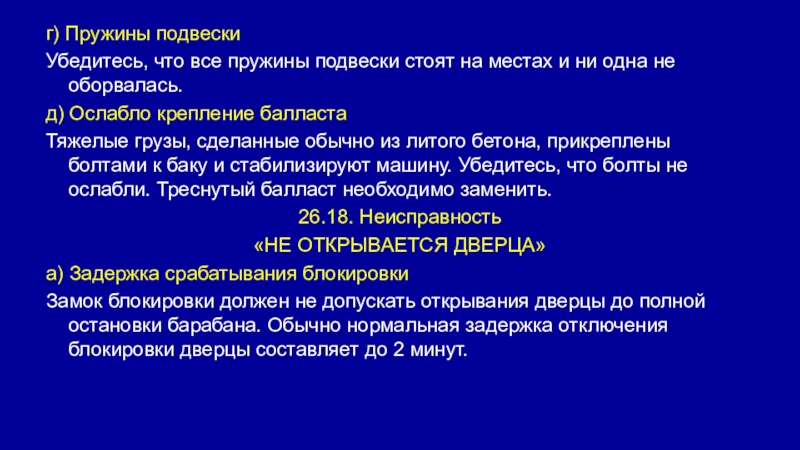

Слайд 57г) Пружины подвески
Убедитесь, что все пружины подвески стоят на местах
и ни одна не оборвалась.
д) Ослабло крепление балласта
Тяжелые грузы, сделанные
обычно из литого бетона, прикреплены болтами к баку и стабилизируют машину. Убедитесь, что болты не ослабли. Треснутый балласт необходимо заменить.
26.18. Неисправность
«НЕ ОТКРЫВАЕТСЯ ДВЕРЦА»
а) Задержка срабатывания блокировки
Замок блокировки должен не допускать открывания дверцы до полной остановки барабана. Обычно нормальная задержка отключения блокировки дверцы составляет до 2 минут.

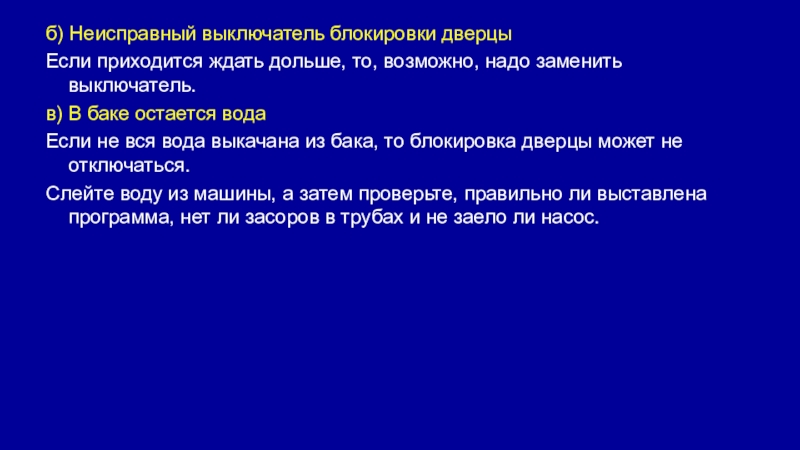

Слайд 58б) Неисправный выключатель блокировки дверцы
Если приходится ждать дольше, то, возможно,
надо заменить выключатель.
в) В баке остается вода
Если не вся вода
выкачана из бака, то блокировка дверцы может не отключаться.
Слейте воду из машины, а затем проверьте, правильно ли выставлена программа, нет ли засоров в трубах и не заело ли насос.
Слайд 60Контрольные вопросы
1.Из каких основных узлов состоит автоматическая стиральная машина?
2.Почему стиральная
машина не набирает воду?
3.Назовите характерные неисправности стиральных машин?
4.Составить технологическую карту
ремонта стиральной машины?
5. Устройство клапана в стиральной машине и принцип её работы?
6.Вода не греется, причины?
7. Нет слива воды из бака, причины?
8.Двигатель стиральной машины греется, причины?
9. Для чего зануляют корпус стиральной машины?
10. Назначение рабочего нуля от защитного нулевого проводника?
